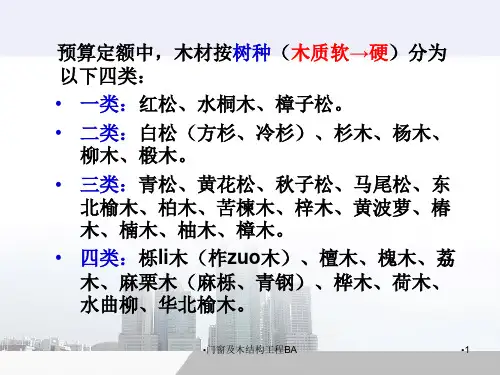

第八章78节门窗及木结构工程

带纱镶木板门制作、安装、门琐及附件工程量，确定定额项目。
三 、 案 例 1
解：（1）带纱镶木板门框制作安装工程量 =0.90×2.07×45=109.35m2 带纱门框制作 套5-1-1 定额基价=442.51元/10m2 带纱门框安装 套5-1-2 定额基价=87.02元/10m2 (2)无纱镶木板门制作安装工程量 =0.90×2.70×45=109.35m2 无纱镶木板门安装 套5-1-33 定额基价=659.78元/10m2 无纱镶木板门安装 套5-1-34 定额基价=51.81元/10m2 (3)纱门扇制作安装工程量 =(0.90-0.03×2)×（2.10-0.03）×45=78.25m2 纱门扇制作套5-1-103 定额基价=330.46元/10m2 纱门扇安装 套 5-1-104 定额基价=63.95元/10m2
例4：计算散水及防滑坡道的工程量。
例5：如图为某建筑物大厅入口前平台与台阶。是计算彩釉砖 地面工程量。
例6：如图所示，建筑平面，室内地面为普通水磨石面层，普 通水磨石踢脚线。M-1外台阶长度为7m，室外散水为C10混凝 土，宽800mm，厚80mm，是计算普通水磨石面层、踢脚线及 散水的工程量
三 、 案 例 1
（4）纱亮扇制作安装工程量=（0.9-0.03× 2） × （0.60.03） × 45=78.215m2 纱亮扇制作 套5-1-105 定额基价=378.10元/10m2 纱亮扇安装 套5-1-106 定额基价=118.07元/10m2 （5）镶木板门普通门锁安装工程量=45把 普通门安装 套5-1-110 定额基价=234.78元/10m2 （6）镶木板门配件工程量=45樘 无纱镶木板门配件 套 5-9-1（换） 定额价格= 219.59-10 × 1.04-0.8 × 1.24=208.20元/樘 （7）纱门扇配件工程量=45扇 纱扇配件 套5-9-14 定额基价=31.30元/扇 （8）纱上亮配件工程量=45*2=90扇 纱亮配件 套5-9-15 定额基价=569.37元/扇
2. 门的分类
镶板门
胶合板门 门芯板材料不同
纤维板门
半截玻璃门——采光要求
全玻门——装饰用大门
3. 其他门窗
钢木大门——车间及厂库房大门 高：2.4－5.1m 宽：1.5－4.2m 特种门 ——保温隔声、防火等功能大门
装饰门窗——铝合金门窗、不锈钢地弹门、电磁感应 自动门、卷闸门等
（二）门窗工程量计算规则
(二)木屋架的计算规则
3.屋面木基层 按屋面的斜面积计算，屋面烟囱及斜沟部门所占 面积不扣除。
4.封檐板、搏风板
封檐板按图示檐口外围长度计算，博风板按斜长
计算，每个大刀头增加长度500mm。
四、其他木结构工程
木结构工程的其他部分包括木楼梯、木盖板和木 搁板等。 1.木楼梯按其水平投影面积计算其工程量，扣除 宽度大于300mm的楼梯井的面积，但不另计木制踢脚板、 平台和深入墙内的部分。 2.木盖板和木搁板按图示尺寸以平方米计算工程
作、安装、门锁及门窗配件工程量，确定定额项目。
三 、 案 例 3
解：(1)门连窗框制作安装工程量=[0.90 × 2.40+0.60 × 1.50] × 12=36.72 m2 无纱连窗门框制作 套5-1-31 定额基价=274.96元/10m2 无纱连窗门框安装 套5-1-32 定额基价=39.34元/10m2 (2)门连窗扇制作安装工程量=[0.90 × 2.40+0.60 × 1.50] × 12=36.72 m2 门连窗（单扇窗）门窗扇制作 套5-1-98 定额基价=489.42元/10m2 门连窗（单扇窗）门窗扇安装 套5-1-98 定额基价=117.51元/10m2 (3)门连窗普通门琐安装工程量=12把 普通门琐安装套5-1-110 定额基价=234.78元/10把 (4)门连窗配件工程量=12樘 无纱连窗门单扇窗配件 套5-9-11（换） 定额价格=341.25-10 × 1.04-0.80 × 1.24=329.86远/10樘
（二）门窗工程量计算规则
2. 门窗的运输
木门窗运输：按外框面积以平方米计算。 其余门窗运输：按当地定额执行。
三、木屋架工程
（一）构成
三、木屋架工程
（一）构成
三、木屋架工程
（一）构成
三、木屋架工程
（一）构成
三、木屋架工程
（一）构成
1. 屋架
作用：承受屋面、屋面木基层及屋架本身的全部荷载
2.
例7：某办公楼二层房间（不包括卫生间）及走廊地面找平层 及整体面层的工程量（做法：C20细石混凝土找平层厚40mm； 1：2.5水泥砂浆面层厚25mm，素水泥浆一道。）
1. 制作与安装
(1)各类门窗制作、安装工程量，按图示门窗洞口面 积计算。
(2)普通窗上部带有半圆窗的分别按半圆窗和普通窗 计算，以横框的上裁口线为分界线。
(3)卷闸门，按门洞口高度加600mm再乘以卷闸门实际 宽度计算面积。 (4)门窗盖口条、贴脸、批水条，按图示尺寸以延长 米计算。
某住宅用带纱镶木板门45樘，洞门尺寸如图刷底油一遍。计算
成
绩
(二)木屋架的计算规则
1.木屋架
按竣工木材以m3计算 不另算后备长度、损耗材料、木夹板、垫木 等附属构件，挑檐木、支撑等工程量并入屋架竣 工木料体积内计算。
(二)木屋架的计算规则
2.檩木
按竣工木料以体积计算。
简支檩长度按屋架或山墙中距增加200mm计算， 若两端出山，檩条长度算至博风板； 连续檩条的长度按设计长度计算，其接头长 度按全部连续檩木总体积的5％计算。
二、工程量计算规则
1. 垫层（m3） 净面积×设计厚度－Vb
突出地面的构筑物 所占体积应扣除 柱、垛、0.3m2以内 孔洞体积不扣除
底层室内主墙间 净面积
2. 面层、找平层
整体面层、找平层
——主墙间净空面积－Sb （m2）
块料面层
——实铺面积（m2）
楼梯面层
——水平投影面积(包括踏步、平台以及小于500mm 宽的梯井)
【例】某厂房有如图所示平开全板钢大门（带探望孔），共3
樘，刷防锈漆。计算平开全板钢大门制作安装及配件工程量，
确定定额项目。
三 、 案 例 5
解： (1) 平开全板钢大门制作安装工程量=3.00 × 3.30 × 3=29.7 m2 全板钢大门（平开式）门扇制作 套5-4-18 定额基价=1523.98元/10 m2 全板钢大门制作不包括门框和小门制作，如带小门者， 人工乘系数1.25。小门是指过人小门。 全板钢大门（平开式）门扇安装 套5-4-18 定额基价=360.82元/10 m2 (2) 平开全板钢大门配件工程量=3樘 平开板钢大门配件 套5-9-26 定额基价=2622.02元/10 樘
某商店采用全玻璃自由门，不带纱扇，见图木材为水曲柳，不 材料，机械数量及费用。
刷底油，共十樘，计算全玻璃自由门制作和安装工程量和人工，
解： （1）全玻璃自由门框工程量=2.7 × 1.5 × 10=40.50 m2 自由门框（双扇带亮）制作 套5-1-19（换） （扣除油漆用量，人工、机械乘系数1.3） 三 自由门框（双扇带亮）安装 套5-1-20（换） （人工、机械乘系数1.3） 、 （定额木门窗框、扇制作项目中包括刷一遍底油。如框扇 案 不刷底油者，扣除相应项目内 清油和油漆溶剂油用量。
某住宅卫生间胶合板门，每扇均安装通风小百页，刷底油一遍，
设计尺寸如所示，共45樘。计算带小百页胶合板门制作安装工
程量，确定定额项目。
解： （1）胶合板门框制作安装工程量=0.70 × 2.40 × 45=75.60平方米 无纱胶合板门门框（单扇带亮）制作 套5-1-9 无纱胶合板门门框（单扇带亮）安装 套5-1-10 （2）胶合板门扇制作安装工程量=0.70 × 2.40 × 45=75.60平方米 无纱胶合板门（单扇带亮）制作 套5-1-73 无纱胶合板门（单扇带亮）安装 套5-1-74 （3）胶合板门扇安装小百页工程量=0.70 × 2.40 × 45=75.60平方米 胶合板门扇安装小百页 套5-1-109
台阶面层
——水平投影面积(包括了踏步及最上层踏步外延 300mm)
3. 其他
现浇踢脚板
——延长米（m）不扣除门洞及空圈长度， 但侧壁也不增加。
散水、防滑道
——以实际面积（ m2 ）计算
明沟
——延长米，其垫层、挖土不另算
防滑条
——楼梯踏步两端距离减300mm以延长米算
例1：计算建筑物的室内地面的工程量。 例2：计算建筑物的室内花岗岩地面工程量。 例3：计算各房间150mm高瓷砖踢脚线工程量。
量。
第八节
楼地面工程
建筑工程施工图预算
一、工作内容
垫层 ——承受并传递地面荷载于基土上的构造层。 用的构造层。 找平层——指找平层，楼板层上起平整、找坡加强作
结合层——面层与下层相联结的中间层
面层 ——最表面的一层 整体面层（大面积整体现浇而成的现浇地面）
块料面层（块状材料用胶结料铺砌而成的块
状地面）
例 2
(2) 全玻璃自由门扇工程量=2.7*1.5*10=40.50 m2 自由门扇（全玻带亮）制作 套5-1-93（换） （扣除油漆用量，人工、机械乘系数1.3） 自由门扇（全玻带亮）安装 套5-1-94（换） （人工、机械乘系数1.35）
某办公用房门连窗，不带纱扇，刷底油一遍，门上安装普
通门ห้องสมุดไป่ตู้，设计洞口尺寸如图所示，共12樘。计算门连窗制
第七节 门窗与木结构工程
建筑工程施工图预算
一、简
介
普通木门窗
厂库房大门
门窗
特种门
门窗 与木 结构 工程
铝合金门窗、卷闸门
屋架、梁、檩条 屋面木基层 木楼梯
木屋架
其他木结构
木盖板 木櫊板
二、门窗工程
（一）门窗种类
1.

窗的分类
平开窗
固定窗 转窗
单层窗
双层窗 一玻一纱窗
一般玻璃窗
纱窗 组合窗 百页窗
屋面木基层
作用：屋面瓦与屋架之间的构件 檩条——屋顶中由上弦支撑并支承着椽子的材料 椽子——装于屋顶以支撑屋顶盖的材料
三、木屋架工程
(二)有关概念
1.封檐板：坡屋顶侧墙檐口排水部位的一 种构造做法，是在椽子顶头装订木板，既用于 防雨，又可使屋檐整齐美观。 2.博风板：又叫顺风板，是山墙的封檐板， 钉在挑出山墙的檩条端部。
