传感器声控灯设计
感光声控灯的设计

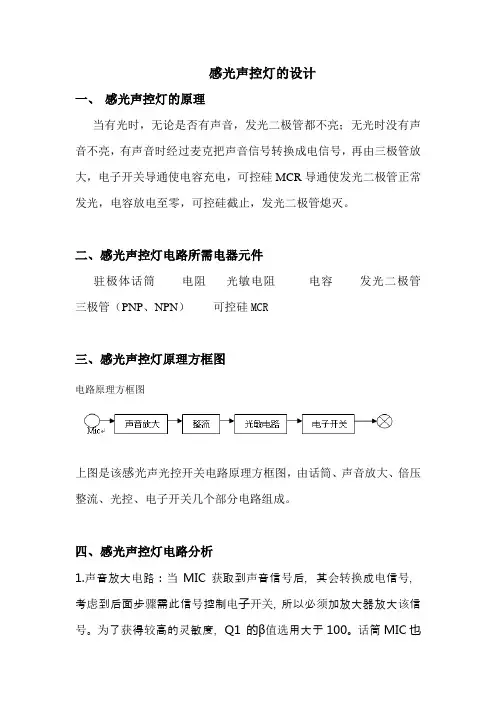

感光声控灯的设计一、感光声控灯的原理当有光时，无论是否有声音，发光二极管都不亮；无光时没有声音不亮，有声音时经过麦克把声音信号转换成电信号，再由三极管放大，电子开关导通使电容充电，可控硅MCR导通使发光二极管正常发光，电容放电至零，可控硅截止，发光二极管熄灭。
二、感光声控灯电路所需电器元件驻极体话筒电阻光敏电阻电容发光二极管三极管（PNP、NPN）可控硅MCR三、感光声控灯原理方框图电路原理方框图上图是该感光声光控开关电路原理方框图，由话筒、声音放大、倍压整流、光控、电子开关几个部分电路组成。
四、感光声控灯电路分析1.声音放大电路：当MIC获取到声音信号后，其会转换成电信号，考虑到后面步骤需此信号控制电子开关，所以必须加放大器放大该信号。
为了获得较高的灵敏度，Q1 的β值选用大于100。
话筒MIC也选用灵敏度高的。
R3不宜过小，否则电路容易产生间歇振荡。
此部分电路如图1图：1 图：22.整流电路：C2、D1和D2、C3构成倍压整流电路。
把声音信号变成直流控制电压。
此部分电路如图23.光敏电路：核心元件为光敏电阻，其通过对光线变化程度自动改变阻值从而改变电压信号的大小。
此部分电路如图3图3 图44.电子开关：当电压信号达到一定值时，电子开关打开。
电压信号小于此值时，电子开关关闭，其起到的主要作用是控制延时电路中的电容充放电，此部分电路如图45.延时电路与交流开关：由于需要的发光二极管持续点亮时间并不是很长，大概30，40秒左右，所以考虑用一个电容控制开关的状态即可。
当夜晚无光时，电子开关打开时，C4连通，即开始充电。
当电子开关关闭后，C4开始放电。
C5为抗干扰电容，用于消除发光二极管发光抖动现象。
此部分电路如图5图5五、感光声控灯的原理图和工作原理工作原理1.有声音有光时，发光二极管不亮当此电路周围有声音信号时，MIC将声音信号接收后经Q1放大，再经整流电路转变为电压信号。
当有光照照在光敏电阻LDR上时，其阻值变小，对直流控制电压衰减很大，导致三极管（PNP、NPN）和R7、组成的电子开关截止, 而C4中无电荷，使单向可控硅MCR处于截止状态，发光二极管不亮。
声控灯_实验报告
一、实验目的1. 熟悉声控电路的基本原理和设计方法；2. 掌握声控电路的搭建与调试；3. 理解声控灯的工作原理，提高动手实践能力。
二、实验原理声控灯是一种利用声音信号来控制LED灯的开关的电路。
其基本原理是：当有声音信号输入时，电路中的声音传感器会输出一个电信号，通过放大、整形等处理后，驱动LED灯亮起；当声音信号消失后，LED灯熄灭。
实验中使用的声控电路主要包括以下元件：1. 声音传感器：将声音信号转换为电信号；2. 放大电路：放大声音传感器输出的微弱电信号；3. 整形电路：将放大后的电信号整形为矩形脉冲信号；4. 驱动电路：驱动LED灯亮起或熄灭；5. 电源电路：为整个电路提供稳定的电源。
三、实验器材1. 声音传感器：1个；2. 单片机开发板：1块；3. LED灯：1个；4. 电阻、电容、二极管等元件：若干；5. 电源：1个；6. 仿真软件：1套。
四、实验步骤1. 设计电路图：根据实验原理，设计声控电路的电路图，包括声音传感器、放大电路、整形电路、驱动电路和电源电路等。
2. 搭建电路：根据电路图，将各个元件焊接在单片机开发板上，确保连接正确无误。
3. 编写程序：使用仿真软件编写声控电路的程序，实现声音信号控制LED灯的开关。
4. 调试电路：将编写好的程序烧录到单片机中，接通电源，观察LED灯的工作情况。
如有问题，检查电路连接和程序代码，进行调试。
5. 实验结果分析：记录实验过程中LED灯的开关情况，分析声控电路的工作原理。
五、实验结果与分析1. 实验现象：当有声音输入时，LED灯亮起；当声音消失后，LED灯熄灭。
2. 结果分析：（1）声音传感器将声音信号转换为电信号，放大电路将微弱电信号放大，整形电路将放大后的电信号整形为矩形脉冲信号。
（2）驱动电路将矩形脉冲信号转换为LED灯的驱动信号，使LED灯亮起或熄灭。
（3）声控灯的工作原理是基于声音信号的控制，当声音强度达到一定程度时，电路输出高电平，驱动LED灯亮起；当声音强度降低到一定程度时，电路输出低电平，LED灯熄灭。
(完整word)声控光控灯的设计
赣南师院物理与电子信息学院数字电路课程设计报告书姓名：班级：学号:时间：201年 4月20日声控光控灯的设计一、设计要求及原理1、设计要求：实现一个由声音和环境亮度共同控制的开关,其功能是在白天,电路总是关断。
在黑暗条件下，电路处于等待工作状态，当有声音出现时（或有人经过），可控硅导通，驱动灯泡发光，并开始进入延时状态，一段时间后可控硅自动关断，灯泡熄灭，节电环保。
2、设计思想：上光线较亮时，光控部分将开关断开,声控部分起不了作用。
当光线较暗时光控部分将开关自动打开,负载电路的通断受控于声控部分。
电路能否接通就看声音信号强度。
当声音强度达到一定程度是，电路自动接通，白炽灯点亮，并开始延时，延时时间到开关9动关闭，等下一次声音信号触发。
4：设计原理：220V 市电通过灯丝、D3-D7、降压整流后，经过R7限流、D2、C3稳压滤波为电路提供稳定的工作电压.R4、RG 组成分压电路，白天由于光照RG 阻值变小，YFA1脚电位被拉低，由与非门的逻辑关系可知此时YFA3脚输出为高电平，经过YFA2反相变为低电平，D1截止后级电路不动作。
晚上光线暗RG阻值变大，YFA1脚电位升高,如果此时有声音被MIC 接收，经C1耦合T1放大，在R3上形成音频电压，此电压如高于1/2电源电压，则YF13脚输出低电平,经YFB 反相，4脚输出的高电平经D1向C2瞬间充电，使YFC 输入端接近电源电压，10脚输出低电平，由YFD 反相缓冲后经R6触发可控硅导通，电灯正常点亮。
（此时则由C2向电路供电）如此后无声被MIC 接收，则YFA 输出恢复为高电平，C2通过R5缓慢放电，当C2电压下降到低于1/2电源电压时（按图中参数约一分钟）YFC 反转、YFD 反转,可控硅（SCR)截止电灯关闭，等待下次触发.5：设计方案：感应电路对信号进行采集后将信号传至控制与延时电路,进而控制可控硅通断，实现课题所要求的功能与指标.图2 电路图三、设计方案与比较方案一：原理方框图如图3所示：图3原理框图方案一电路原理图如下图4所示,电路用驻极体采集声音信号并用运放LM324对采集到得信号进行放大处理再输入到与非门，采用光敏电阻（R5代替)采集光信号转换为电平信号并经过运放LM324进行发大输入到与非门进行逻辑处理。
声控灯的设计与制作
声控灯的设计与制作声控灯是一种利用声音信号控制灯光开关的智能家居设备，具有节能、方便等特点，受到了越来越多人的青睐。
本文将从声控灯的设计原理、制作步骤以及可行性进行介绍。
首先，声控灯的设计原理是基于声音信号的识别和处理。
当用户发出特定的声音信号时，传感器可以感知到并将其转化为电信号，通过对电信号的处理可以判断用户的意图，从而控制灯光的开关。
例如，用户发出的声音信号为“开灯”，则传感器可以将此声音信号转化为电信号，并通过系统判断用户的意图是要打开灯光，从而控制灯光的开关。
其次，声控灯的制作可以分为硬件部分和软件部分。
硬件部分主要包括传感器、电路板、灯具等组件。
传感器是感知声音信号的重要器件，可选择市场上常见的麦克风传感器或声控传感器。
电路板是实现声音信号转化和处理的主要部件，可以使用Arduino等开源硬件平台制作，并根据实际需要添加适当的电路元件，如电容、电阻等。
灯具可选择与电路板相配套的LED灯条或其他类型的灯具。
软件部分主要包括声音信号的识别和处理算法。
根据用户的需求可以选择不同的算法，如基于模式匹配的算法、基于语音识别的算法等。
在程序设计过程中，需要通过编程语言实现声音信号的识别与处理，并将其转化为控制信号，从而控制灯光的开关。
最后，声控灯的制作步骤如下：1.购买所需材料：传感器、电路板、灯具等。
2.搭建电路：根据电路图将传感器和电路板连接起来，并根据需要添加其他元件。
3.烧录程序：使用编程软件对电路板进行烧录操作，将声音信号的识别和处理算法写入电路板。
4.接入灯具：将电路板与灯具相连接，确保灯具与电路板可以正常配合工作。
5.完善功能：对程序进行调试和优化，确保声控灯的功能正常。
6.安装和使用：将声控灯安装在需要的位置，根据需要测试其功能，并根据实际需求进行调整。
从上述步骤可以看出，声控灯的制作相对简单，只需购买合适的材料和组件，并进行基础的电路搭建和编程操作就能实现。
可行性方面，由于市场上已经有成熟的传感器和开源硬件平台，并且声控技术也已经比较成熟，因此制作声控灯相对容易，并且有很大的可行性。
传感器声控灯设计
目录第1章设计目的 (1)第2章设计要求 (1)第3章硬件电路设计 (1)3.1电路设计结构框图 (1)3.2整流电路部分 (2)3.3声控电路部分 (3)3.4光控电路部分 (3)3.5延时电路部分 (4)3.6总电路图 (5)3.7仿真图 (5)第4章元件选择及计算 (6)第5章设计总结 (6)参考文献 (8)第1章设计目的设计一种照明自动控制电路。
要求照明灯在白天（光照度足够）不亮，晚上（或照度不足）拍手或有种脚步声即亮，延时30秒自动熄灭。
第2章设计要求将220v交流整流稳压成10v左右的直流电压，对555定时器和三级管静态供电。
555接成单稳态触发器，控制双向晶闸管，当555定时器输出高电平，触发器晶闸管导通，灯泡亮；当555定时器输出低电平，触发器晶闸管未导通，灯泡灭；同时可以实现声光控制，可考虑用光敏三极管的输出端控制555定时器的触发复位端，音频放大电路控制555的触发端。
第3章硬件电路设计3.1电路设计结构框图图3-1 电路设计结构框图该设计电路大致可分为以下几部分：整流电路部分、声控电路部分、光控电路部分、延时电路部分。
电路设计结构图3-1所示。
在整流电路中，是用单相桥式全波整流电路来实现的整流。
声控电路是利用拾音元件把声音信号转换为电信号然后再用三极管的放大特性把电信号放大。
光控电路中是用光敏三极管的特性把不同的光照强度转换为不同电流的电信号，电信号再经三极管放大输入到555定时器。
延时电路是用555定时器接成单稳态触发电路形式，利用其延时特性实现延时30s的控制。
3.2 整流电路部分所谓桥式整流电路，就是用二极管组成的一个整流电桥，它是由图中的二极组成，其功能是将220V 的交流电转换为10V 直流电压以提供后续声控电路、光控电路延时电路及开关电路等电路所需的工作电压。
电路图如下所示。
图3-2 整流电路部分整流电路的降压过程是将220V 单相交流电压直接输入有一定匝数比的变压器，得到降压后的电压，然后将变压器副边的交流电压通过单相桥式整流电路，得到脉动系数较大的直流电压。
声控灯实验报告
声控灯实验报告引言声控灯是一种基于声音信号进行控制的照明设备。
它可以根据声音的大小和频率来自动调节灯光的亮度和颜色。
声控灯的应用领域广泛，包括家庭生活、商业场所、演艺表演等。
本实验旨在设计并实现一种简单的声控灯系统，通过感应环境中的声音信号，并根据声音信号的强弱来控制灯光的亮度。
实验材料•Arduino开发板•声音传感器•三色LED灯•杜邦线实验步骤1.连接电路将声音传感器和三色LED灯分别与Arduino开发板相连。
–将声音传感器的OUT引脚与Arduino开发板的A0引脚相连。
–将LED的红色管脚连接到Arduino开发板的9号引脚。
–将LED的绿色管脚连接到Arduino开发板的10号引脚。
–将LED的蓝色管脚连接到Arduino开发板的11号引脚。
2.编写代码使用Arduino开发环境，编写控制声控灯的代码。
代码逻辑如下：// 声控灯实验代码int soundPin = A0; // 声音传感器的信号引脚int redPin = 9; // 红色LED的引脚int greenPin = 10; // 绿色LED的引脚int bluePin = 11; // 蓝色LED的引脚void setup() {pinMode(redPin, OUTPUT);pinMode(greenPin, OUTPUT);pinMode(bluePin, OUTPUT);Serial.begin(9600);}void loop() {int sound = analogRead(soundPin); // 读取声音传感器的模拟量值Serial.println(sound); // 输出声音传感器的值if (sound > 500) { // 声音信号大于500时，灯亮analogWrite(redPin, 255); // 亮红灯analogWrite(greenPin, 255); // 亮绿灯analogWrite(bluePin, 255); // 亮蓝灯} else { // 声音信号小于等于500时，灯灭analogWrite(redPin, 0); // 灭红灯analogWrite(greenPin, 0); // 灭绿灯analogWrite(bluePin, 0); // 灭蓝灯}}以上代码通过读取声音传感器的模拟量值，并根据模拟量值控制三色LED灯的亮度，从而实现声控灯的功能。
声控灯设计电路原理
声控灯设计电路原理声控灯是一种可以根据声音的大小来控制灯的亮度或开关状态的装置。
它可以根据环境中的声音强度来智能地调节灯光的亮度，提供更舒适的照明条件。
声控灯的原理是利用声音传感器来检测环境中的声音信号，然后将信号传递给控制电路，控制电路根据声音信号的强弱来调节灯光的亮度或开关状态。
声音传感器通常使用电容微型麦克风或压电麦克风。
当声音波动进入麦克风时，麦克风会将声音转换成电信号。
这个电信号的强度与声音信号的强度成正比。
该电信号被放大器放大，并经过滤波电路，以去除不需要的信号干扰。
放大后的电信号通过比较器进行比较，以确定声音信号的强弱。
比较器可以是一个基于运算放大器的电路，它将输入信号与参考电压进行比较，并产生一个输出信号。
输出信号经过滤波器和数字处理电路进行滤波和预处理，以获得稳定的控制信号。
滤波器用于去除高频噪声，数字处理电路用于对信号进行处理和分析。
控制电路根据声音信号的强弱来控制灯光的亮度或开关状态。
它可以通过控制电源电压或改变灯的电流来调节灯光的亮度。
当声音信号的强度较大时，控制电路可以增加灯的亮度。
当声音信号的强度较小或没有声音时，控制电路可以减小灯的亮度或将其关闭。
控制电路通常由微控制器或专用集成电路实现。
微控制器可以根据预设的逻辑和算法来控制灯光的亮度和开关状态。
它可以根据不同的环境和用户需求进行自适应调节，提供更智能的照明效果。
1.声音传感器将声音信号转换成电信号。
2.放大器放大声音信号，并经过滤波电路进行滤波。
3.比较器比较声音信号的强弱并产生输出信号。
4.输出信号经过滤波器和数字处理电路进行滤波和预处理。
5.控制电路根据输出信号来调节灯光的亮度或开关状态。
6.微控制器或专用集成电路实现控制电路的功能。
声控灯的设计需要考虑的因素包括灵敏度、滤波、响应时间和稳定性等。
通过合理的电路设计和算法优化，可以实现高效、稳定和智能的声控灯系统。
传感器课程设计报告-声控延时灯
传感器课程设计报告作品：声控延时灯专业：：班级：学号：意义与目的：我国的感测技术的不断地飞速开展，广泛应用于社会的各个领域，工业、农业、医学、军事及日常生活等，作为一名学习这门课程的学生，有必要切实动手了解感测技术的设计。
声控灯的这个设计电路简单，不需用到单片机，通过MIC承受声信号并转换为电信号，电信号通过三极管使灯泡发亮，从而使电路工作。
使用这种照明电路,人们就不必在黑暗中摸索开关,也不必再担忧点长明灯费电和损坏灯泡了。
夜间只要有脚步声或其它较强的声响时,灯便自动点亮,延时一定时间后自动熄灭。
特别适用自动控制路灯照明以及走廊和楼道等处的短时照明。
电路原理图：PCB原理图：电路说明：R1为话筒MIC的偏置电阻，R2、R3使Q1处于临界截止状态，当话筒MIC接收到音频信号后，通过C1耦合给Q1基极，在音频信号的正半周加深Q1的导通，Q1还是导通，同时把Q2的基极电位拉低，Q2截止，对电路没多大的影响；在音频信号的负半周使Q1反偏压截止，Q2导通，Q3也导通，小灯泡点亮。
由于电容C1充放电需要一个过程，所以小灯泡点亮后会延时一段时间。
调整C1的大小可以改变点亮后延时熄灭的时间，容量小延时时间短，容量大，延时时间长，可以在1微法到几百微法选取。
改变R2阻值的大小可以改变Q1临界截止度，也就是改变灵敏度，阻值大，灵敏度高，反之低。
工作电压为3V直流电源。
元件清单：电阻R1 2KΩ电阻R2 2MΩ电阻R3 22KΩ电阻R4 220Ω电阻R5 100KΩ三极管Q1 9014三极管Q2 9014三极管Q3 9013电容C1 47uF话筒MIC小灯泡3V直流电源3V 焊接实物图：正面反面设计用途：一：安装在厨房或粮仓，因为老鼠是夜行性动物，夜晚出行并且怕光，所以可以用于防治老鼠。
二：用于个人房间，如果半夜需要起床，相对于灯开关离床头较远或行动不便的人，声控灯方便得多。
三：用于洗手间，与感应水龙头原理，手不必接触开关，可防止二次污染。
传感器声控灯课程设计
传感器声控灯课程设计一、课程目标知识目标：1. 学生能理解声控灯的工作原理，掌握传感器的基本概念及其在自动化控制中的应用。
2. 学生能描述声音的物理特性，如音量、频率等，并了解这些特性如何影响传感器的响应。
3. 学生能够解释声控灯电路中各元件的功能，包括传感器、放大器、开关和光源。
技能目标：1. 学生能够独立完成声控灯的搭建，正确连接电路，并进行调试。
2. 学生能够运用问题解决策略，对声控灯电路进行故障排查和优化。
3. 学生能够通过实践操作，提高动手能力和团队协作能力。
情感态度价值观目标：1. 学生能够培养对科学探索的兴趣，激发创新意识和探索精神。
2. 学生能够认识到科技在生活中的应用，增强学以致用的意识。
3. 学生能够在团队合作中学会互相尊重和倾听，培养良好的沟通能力和合作精神。
4. 学生能够通过环保材料的使用，增强环保意识和社会责任感。
本课程针对初中年级学生设计，结合了物理知识和动手实践，旨在提高学生的科学素养和创新能力。
课程考虑到学生的年龄特点，注重实践性和趣味性，鼓励学生主动探索，将理论知识与实际应用相结合。
通过课程学习，学生不仅能掌握相关学科知识，还能培养解决问题的能力和积极的学习态度。
二、教学内容本节教学内容主要包括以下几部分：1. 声音的基本概念与特性：介绍声音的产生、传播和接收过程，重点讲解音量、频率等声音特性。
2. 传感器原理与应用：讲解传感器的定义、分类和工作原理，以声音传感器为例，介绍其在声控灯中的应用。
3. 声控灯电路设计：分析声控灯电路的组成部分，包括声音传感器、放大器、开关和光源，以及各元件之间的连接关系。
4. 实践操作：指导学生搭建声控灯电路，进行调试和优化，使其达到预期效果。
5. 故障排查与问题解决：教授学生如何分析声控灯电路中可能出现的故障，并提出相应的解决策略。
6. 环保意识与社会责任感：引导学生关注环保问题，在制作声控灯过程中，提倡使用环保材料，培养学生环保意识。
声控灯的设计与制作
声控灯的设计与制作声控灯是一种通过声音信号来控制灯光的智能设备，它可以根据声音的强弱和频率来调节灯光的亮度和颜色。
声控灯的设计和制作涉及到电子电路、传感器技术和编程等多个方面。
以下是一种声控灯的设计与制作过程。
设计步骤：1.确定功能需求：声控灯的基本功能是根据声音信号来控制灯光的亮度和颜色。
可以根据实际需求来确定其他功能，如灯光的切换、延时关闭等。
2.选择硬件组件：为了实现声音信号的采集和处理，需要选择合适的硬件组件。
通常可以选择电位器、麦克风传感器、音频放大器等。
3.设计电路：根据功能需求和硬件组件的选择，设计电路原理图。
主要包括声音信号的采集电路、信号处理电路、灯光控制电路等。
需要注意电路的连线和电阻、电容等元件的数值选择。
4.制作电路板：根据电路原理图，使用电路设计软件绘制PCB板的图纸。
然后选择合适的电路板材料，进行切割、打孔和焊接等工艺，制作完成整个电路板。
5. 程序编写：根据电路和硬件组件的设计，编写相应的程序代码。
根据声音信号的采集和处理，控制灯光的亮度和颜色变化。
程序可以使用Arduino编程语言或其他单片机的编程语言。
6.调试与测试：将程序烧录到相应的芯片上，将电路连接好，进行电源供给后进行调试和测试。
测试过程中要注意观察灯光亮度和颜色的变化是否符合预期，是否能够正确响应声音信号的变化。
7.封装与制作外壳：根据需求进行声控灯的封装和制作外壳。
可以使用3D打印技术或其他材料来制作外壳，保护电路和硬件组件。
外壳的设计要考虑灵活性和美观性。
以上是声控灯的设计与制作的基本步骤，具体的实施过程可能会有所差异。
需要根据实际情况和具体需求来进行调整和改进。
声控灯的设计和制作需要一定的电子电路和编程知识，同时也需要仔细的操作和耐心的调试。
通过设计和制作声控灯，不仅可以提高自己的技能水平，还可以实现自己独特的创意和想法。
传感器课程设计——声音传感器应用电路设计
传感器课程设计——声音传感器应用电路设计
目录
一、设计要求 .................................................. 1 1、功能与用途 ...............................................1 2、课题意义 .................................................1 3、发展现状 .................................................1
二、方案设计 .................................................. 2 三、传感器工作原理 ............................................ 4 四、电路的工作原理 ............................................ 5 五、单元电路设计、参数计算和器件选择 .......................... 5
用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通 道，发出脚步声或其它声音时，楼道灯会自动点亮,提供照明，当人们进入家门或走出公寓, 楼道灯延时几分钟后会自动熄灭。在白天,即使有声音，楼道灯也不会亮，可以达到节能的目 的。声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共 场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合于各种楼房走廊的照明 设备。 降低能耗、节约能源、注重环保是当今世界的主潮流，高能耗且会加剧温室效应的白 炽灯越来越不受欢迎。继公布“欧盟后年封杀白炽灯”的时间表后，世界各地陆续抛弃白炽 灯已成定局，环保型节能荧光灯是白炽灯的替代者。
声光控灯电路设计
声光控灯电路设计
声光控灯电路设计主要包括以下几个部分：
1.声音传感器部分：声音传感器通常采用驻极体麦克风，将声音信号转换为电信号。
电信号经过放
大后，通过比较器与阈值进行比较，当达到阈值时，比较器输出高电平，触发后续电路。
2.光敏传感器部分：光敏传感器通常采用光敏电阻，其阻值随光照强度变化而变化。
当光照强度足
够强时，光敏电阻阻值变小，通过比较器比较后输出低电平，从而关闭后续电路。
3.控制电路部分：控制电路通常采用单片机或逻辑电路，根据声音传感器和光敏传感器的输出信号
进行逻辑判断，控制灯的开关状态。
4.电源部分：电源部分为整个电路提供电源，通常采用市电或直流电源。
根据实际需求，还可以对电路进行改进和优化。
例如，可以通过调节比较器的阈值来调节声音和光照强度对灯的控制作用；可以通过加入延时电路来避免短暂的声音或光照干扰；可以通过增加遥控模块或智能家居系统来提高控制便捷性和智能化程度等。
声光控制楼道灯的设计
声光控制楼道灯的设计首先，我们需要安装声音传感器和光线传感器在楼道的适当位置。
传感器的种类有很多，选择合适的传感器对于系统的正常工作至关重要。
声音传感器可以通过捕捉周围的声音来判断是否有人经过。
当传感器检测到声音时，它将向控制器发送信号，控制器收到信号后会判断是否开启灯光。
光线传感器可以感知周围的光线强度。
当光线传感器检测到光线较暗时，它会向控制器发送信号，控制器收到信号后会判断是否开启灯光。
接下来，我们需要设计一个智能控制器来控制灯具的开关。
控制器可以使用单片机或类似的技术来实现。
控制器首先会判断声音传感器和光线传感器是否同时检测到信号。
如果仅有其中一个传感器检测到信号，说明只有声音或光线变化，而并没有人经过楼道，这种情况下不需要开启灯光。
如果两个传感器都检测到信号，说明有人经过楼道。
这时，控制器会判断光线传感器检测到的光线强度，如果光线较暗，则会打开楼道灯。
如果光线较亮，则不需要开启灯光。
当人离开楼道时，传感器不再检测到声音和光线变化，控制器会判断提示灯的亮度是否达到一定时间，如果超过设置的时间则关闭灯光。
最后，为了实现更加智能化的控制，可以将控制器与智能手机或网络连接，通过手机APP或网络控制灯光的开关。
人们可以通过手机APP或网络控制延迟时间、光线感应强度、亮度等参数，来实现更加个性化的需求。
总之，声光控制楼道灯的设计可以通过声音和光线的感应来实现自动开关灯光的功能，可以提高照明效果，减少能源浪费。
通过控制器的智能化设计，可以实现更加个性化和智能化的控制方式，使照明系统更加智能化、便捷化。
声控灯毕业设计
声控灯毕业设计声控灯毕业设计在科技的快速发展下，智能家居成为了如今的热门话题。
随着人们对于生活品质的要求不断提高，越来越多的人开始关注如何通过科技的手段来提升生活的便利性和舒适度。
而在智能家居中，声控灯作为一个重要的组成部分，正逐渐受到人们的关注和喜爱。
声控灯是一种利用声音控制开关和调节灯光亮度的智能灯具。
它通过内置的声音传感器，能够感知到周围的声音，并根据声音的大小和频率来控制灯光的开关和亮度。
这种设计不仅方便了人们的使用，还节省了能源和电费，同时也提高了生活的舒适度。
在声控灯的毕业设计中，需要考虑到以下几个方面：1. 技术实现：声控灯的实现需要依赖于声音传感器、控制电路和灯具等技术。
声音传感器可以通过捕捉声音波动来转化为电信号，控制电路则负责接收并处理这些信号，最终控制灯光的开关和亮度。
在毕业设计中，可以选择合适的传感器和控制电路，进行电路的设计和调试，以实现声控灯的功能。
2. 灯光设计：声控灯的灯光设计是一个关键的环节。
在设计中需要考虑到灯光的亮度、色温和颜色等因素。
亮度的调节可以根据声音的大小和频率来控制，从而实现根据环境和需求来自动调节灯光亮度的功能。
色温的调节可以根据不同的场景和时间来选择，比如白天可以选择较高的色温，晚上可以选择较低的色温，以提供更舒适的光线环境。
颜色的选择可以根据个人喜好和需求来进行调节，比如可以选择暖色调或冷色调的灯光。
3. 用户体验：在设计声控灯的过程中，需要考虑到用户的使用习惯和体验。
声控灯应该具备简单易用的特点，用户只需要通过声音来控制灯光的开关和亮度，而无需使用复杂的遥控器或手机应用。
同时，声控灯还应该具备快速响应和准确控制的特点，以提供良好的用户体验。
4. 安全性和可靠性：在设计声控灯时，需要考虑到安全性和可靠性的问题。
声控灯应该具备过载保护和短路保护等功能，以避免因电路故障导致的安全问题。
同时，声控灯的设计也应该经过严格的测试和验证，以确保其稳定性和可靠性。
传感器声控灯设计
传感器声控灯设计一、项目背景如今，随着科技的不断进步和人们对生活质量的要求提高，智能家居产品逐渐走入寻常百姓家。
其中，传感器声控灯成为了越来越多家庭的选择。
传感器声控灯通过感应人声命令，实现对灯光的开关以及亮度调节，为用户带来便利和舒适。
本设计目的在于设计一款简易的传感器声控灯，并通过实验验证其可行性和效果。
二、设计方案1.原理概述2.设计流程(1)麦克风采集声音(2)进行信号处理(3)判断声音命令(4)控制灯光开关或亮度调节三、设计实现1.硬件设计(1)传感器模块：选择适合的麦克风模块，保证能够准确捕捉到声音信号。
(2) 控制电路：通过单片机或开发板实现对传感器模块数据的采集和信号处理。
选择适合的开发工具，如Arduino或树莓派。
(3)灯光控制模块：根据实际需求选择合适的灯光控制模块，可以是开关灯、调光灯等。
(4)电源模块：提供所需的电能。
2.软件设计(1) 声音信号的采集和处理：通过编程语言实现声音信号的采集和处理，例如使用Arduino开发环境或Python语言。
(2)声音命令的识别：通过对声音信号进行特征提取和模式识别，判断用户的声音命令。
(3)灯光控制：根据声音命令的判断结果，控制灯光的开关或亮度调节。
四、设计实验为了验证传感器声控灯的可行性和效果，可以设计以下实验步骤：1.搭建硬件电路：按照上述的硬件设计方案，将所有模块连接在一起。
2.编写软件程序：使用相应的编程语言编写程序，实现声音信号的采集、处理和声音命令的识别。
3.验证实验：通过发出不同的声音命令，观察灯光的开关和亮度变化，验证传感器声控灯的功能和效果。
4.优化改进：根据实验结果，对硬件电路和软件程序进行调整和改进，提升传感器声控灯的性能和稳定性。
五、设计应用传感器声控灯可以广泛应用于家庭、办公室等场所，为用户提供便利和舒适的灯光控制体验。
例如，当人们进入房间时，只需说出声音命令，灯光就会自动开启并调亮适宜的亮度；当人们离开房间时，灯光会根据声音命令自动关闭。
声光双控灯毕业设计
声光双控灯毕业设计毕业设计：声光双控灯设计方案一、引言二、设计目标1.实现声音控制：利用声音传感器来接收环境声音，通过声音信号的强弱来调节灯光亮度。
2.实现光线控制：利用光线传感器来感知环境光线强弱，根据环境需要自动调节灯光亮度和颜色。
3.智能化操作：设计一个用户界面，可以手动调节灯光亮度和颜色，同时也可以通过手机APP进行远程控制。
三、方案设计1.系统整体架构声光双控灯的系统整体架构由三部分组成：声音传感器模块、光线传感器模块和控制模块。
声音传感器模块用于接收环境声音，并将声音信号转换成电信号。
光线传感器模块用于感知环境光线的强弱，将光线信号也转换成电信号。
控制模块接收从声音传感器和光线传感器模块发送过来的电信号，并根据信号的强弱来调节灯光的亮度和颜色。
2.硬件设计声音传感器模块采用MEMS麦克风传感器，通过对环境声音的采集来得到声音信号。
光线传感器模块采用环境光传感器，能够感知环境光线的强弱，并将其转换为电信号。
控制模块由单片机和LED灯带组成。
单片机用于接收从传感器模块发送过来的电信号，并根据信号的强弱来控制LED灯带的亮度和颜色。
3.软件设计控制模块的软件设计主要使用C语言进行编程，通过编写相应的算法来实现声音和光线的控制功能。
在用户界面方面，可以设计一个LCD显示屏和一组按键来手动调节灯光亮度和颜色。
同时，可以使用蓝牙模块将控制模块与手机APP进行连接，实现远程控制的功能。
四、性能评估为了评估设计方案的性能，可以进行以下测试和评估：1.声音传感器的灵敏度和采样频率：测试声音传感器对不同声音的识别能力和采样频率，评估其对声音的响应速度。
2.光线传感器的灵敏度和动态范围：测试光线传感器对不同光线强弱的识别能力和动态范围，评估其对光线的感应性能。
3.控制模块的调光和颜色调节精度：通过手动操作和手机APP远程操控，测试控制模块对灯光亮度和颜色的调节精度。
4.系统整体的反应速度和实时性：测试整个声光双控灯系统对环境变化的响应速度和实时性。
《设计模拟声控灯》 讲义
《设计模拟声控灯》讲义一、声控灯的基本原理声控灯是一种通过声音来控制开启和关闭的照明设备。
其核心原理是利用声音传感器将声音信号转换为电信号，然后经过一系列的电路处理和控制，最终实现灯光的点亮和熄灭。
声音传感器通常采用麦克风或者压电陶瓷等元件，当周围环境中有声音产生时，传感器会接收到声音的振动，并将其转化为微弱的电信号。
这个电信号经过放大、滤波等处理后，会被送入比较器或者微控制器进行判断。
如果电信号的强度超过了预设的阈值，就会触发控制电路，使灯光点亮。
同时，为了避免灯光一直亮着，还会设置一个延时电路，在一定时间后，如果没有再次检测到声音信号，灯光就会自动熄灭。
二、所需的材料和工具要设计一个模拟声控灯，我们需要准备以下材料和工具：材料：1、灯泡及灯座：选择合适功率和规格的灯泡，以及与之匹配的灯座。
2、麦克风：用于检测声音信号。
3、电阻、电容：不同阻值和容量的电阻、电容，用于构建电路。
4、三极管：如 NPN 型或 PNP 型三极管，用于放大信号。
5、集成电路芯片（可选）：如 555 定时器芯片，可用于实现延时功能。
6、电路板：用于焊接和安装电子元件。
7、导线：连接各个电子元件。
工具：1、电烙铁：用于焊接电子元件。
2、焊锡丝：配合电烙铁使用。
3、万用表：用于测量电路中的电压、电阻等参数。
4、剪刀、剥线钳：用于处理导线。
5、螺丝刀：安装和固定元件。
三、电路设计1、声音检测与放大电路声音信号首先通过麦克风被接收，然后经过一个由三极管组成的放大电路进行放大。
放大后的信号能够更有效地被后续电路处理。
2、比较与触发电路放大后的声音信号会被送入比较器，与预设的阈值电压进行比较。
当声音信号的电压超过阈值时，比较器输出高电平，触发后续的控制电路。
3、延时电路为了实现灯光在声音消失后保持一段时间再熄灭，需要设计一个延时电路。
常见的延时电路可以使用电容的充放电特性来实现，也可以使用集成电路芯片如 555 定时器来构建。
4、灯光控制电路当触发信号产生后，通过控制三极管或者继电器等元件，来实现灯泡的点亮。
模电课程设计-声光感应灯控制电路的设计
模电课程设计-声光感应灯控制电路的设计
声光感应灯控制电路的设计
声光感应灯控制电路是一种可以根据环境中的音量和光线的变化来控制灯的亮度和开关的电路。
这种电路可以用于自动控制室内照明，实现节能的目的。
下面是声光感应灯控制电路的设计方案：
材料准备：
1. 声音传感器模块
2. 光敏电阻
3. 可调电阻
4. 三极管
5. LED灯
6. 电阻和电容等其他基本元件
7. 电源供电
电路设计步骤：
1. 将声音传感器模块接入电路中，将其输出连接至一个三极管的基极。
该三极管可以放大电流信号，以便控制LED灯的亮度。
2. 将光敏电阻连接至一个可调电阻，构成一个电压分压电路。
通过调节可调电阻的电阻值，可以调节光敏电阻的阻值，从而调节电压分压比例。
这样可以根据光线的变化调节电路的输入电压。
3. 将电压分压电路的输出连接至另一个三极管的基极。
这个三极管负责控制LED灯的开关。
根据通过光敏电阻获得的输入
电压变化，控制三极管的导通或截止，从而控制LED灯的开关。
4. 将LED灯连接至电源和三极管的集电极，以实现LED灯的正常工作。
可以通过调节声音传感器模块或光敏电阻的参数，来调节LED灯的亮度和开关状态。
此外，还可以通过添加其他元件，例如运放或比较器等，来进一步控制和优化声光感应灯电路的性能。
需要注意的是，电路设计中需注意元件之间的连接和电路的稳定性。
在实际搭建电路前，可以先进行仿真和计算验证，确保电路的正常工作。
以上是声光感应灯控制电路的基本设计方案，具体的电路实现还需根据具体的要求和实际情况进行调整和改进。
设计楼道自动感应灯和声控灯
设计声控灯（p28）
拍一次拍手，开灯；
再一次拍手，关灯。 需要什么模块？ 声音传感器、发光模块
赋值语句
1.赋值就是把一个具体的确定值赋给一个 变量。 2. 使用举例： a = 3 (把3赋给a) b = a+1 (把a+1的值赋给b) x = x+1 (把x+1的值赋给x)
声控灯制作
1.了解要求。（拍一次手灯亮。再拍一 次手灯灭） 2. 程序设计过程。（p28-29 图文）
声控灯制作
3、 声音传感器是很敏感的，它如何判断一 次拍手？看书29叶，我们来了解一下do条件循 环，声音传感器就靠它来判断“一次”声音。
分享交流
（1）在这几个实践活动中你遇到了什么困难 了吗？你是怎么解决的？ （2）你的声控灯效果怎么样？有什么地方 可以改进让它更具有实用性？
（3）给大家介绍一下你的声控灯程序流程。
2、如何使用： 光感变量==1，有光线。 光感变量==0，无光线。
逻辑表达式 “与”
1. “与” 就是“并且”的意思。需要两个 条件都满足。
2.如何使用： 声音变量==1 && 光感变量==0（就是说 探测到声音而且没有光，这两个条件都要 满足）
认识温度传感器（p27）
如何使用： 用大于、等于、小于比较来判断 温度变量>35 温度变量=25 温度变量<35 实践： 27页练习提升
活动3 设计自动感应灯和声控灯
教学目标： 1、能设计出自动感应灯和声控灯。 2、初步掌握各种感应器的使用。 3、能尝试使用与、或关系逻辑表达式编程。 4、了解赋值语句。
声音传感器
1、它的功能？ 2、如何使用：
声音变量==1，有声音信号。 声音变量==0，无声音信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
第1章设计目的 (1)
第2章设计要求 (1)
第3章硬件电路设计 (1)
3.1电路设计结构框图 (1)
3.2整流电路部分 (2)
3.3声控电路部分 (3)
3.4光控电路部分 (3)
3.5延时电路部分 (4)
3.6总电路图 (5)
3.7仿真图 (5)
第4章元件选择及计算 (6)
第5章设计总结 (6)
参考文献 (8)
第1章设计目的
设计一种照明自动控制电路。
要求照明灯在白天（光照度足够）不亮，晚上（或照度不足）拍手或有种脚步声即亮，延时30秒自动熄灭。
第2章设计要求
将220v交流整流稳压成10v左右的直流电压，对555定时器和三级管静态供电。
555接成单稳态触发器，控制双向晶闸管，当555定时器输出高电平，触发器晶闸管导通，灯泡亮；当555定时器输出低电平，触发器晶闸管未导通，灯泡灭；同时可以实现声光控制，可考虑用光敏三极管的输出端控制555定时器的触发复位端，音频放大电路控制555的触发端。
第3章硬件电路设计
3.1电路设计结构框图
图3-1 电路设计结构框图
该设计电路大致可分为以下几部分：整流电路部分、声控电路部分、光控电路部分、延时电路部分。
电路设计结构图3-1所示。
在整流电路中，是用单相桥式全波整流电路来实现的整流。
声控电路是利用拾音元件把声音信号转换为电信号然后再用三极管的放大特性把电信号放大。
光控电路中是用光敏三极管的特性把不同的光照强度转换为不同电流的电信号，电信号再经三极管放大输入到555定时器。
延时电路是用555定时器接成单稳态触发电路形式，利用其延时特性实现延时30s的控制。
3.2 整流电路部分
所谓桥式整流电路，就是用二极管组成的一个整流电桥，它是由图中的二极组成，其功能是将220V 的交流电转换为10V 直流电压以提供后续声控电路、光控电路延时电路及开关电路等电路所需的工作电压。
电路图如下所示。
图3-2 整流电路部分
整流电路的降压过程是将220V 单相交流电压直接输入有一定匝数比的变压器，得到降压后的电压，然后将变压器副边的交流电压通过单相桥式整流电路，得到脉动系数较大的直流电压。
为了减小电压的脉动，将经过整流桥整流后的直流电压通入由滤波电容构成的滤波电路，使输出较为平滑的电压。
要得到稳定的直流电源需将滤波后的电压输入稳压电路。
稳压电路由1个稳压二极管构成，利用二极管的稳压特性，使得到不受电网电压的波动和负载电阻变化影响的稳定性较高的直流电压。
为了得到10V 的直流电源，将220V 频率为50HZ 的单项正弦交流电输入变压器，其原边与副边的比为21n n ，经过变压器得到8.3V 电压。
交流电220V 通入单相桥式整流电路经过全波整流得到平均值为10v 的直流电压，其脉冲系数很大。
单相桥式电路中的整流桥的二极管选用MDA2501。
然后将()1O AV U 的直流电压通入滤波进行滤波，可以得到平均值为()2O AV U =1.22u =10V 的直流电压。
滤波电路中的电容为1C ，与1C 并联的负载为R1，1C 的取值满足
R11C =（3~5）2T (3-1)
得到1C =（3~5）T ／2／1／R1
理想情况下可将交流分量全部滤掉，使输出电压仅为直流电压，然而，由于滤波电路为无源电路，所以接入负载后必会影响其滤波效果，要得到稳定的直流电源需将滤波后的电压输入稳压电路。
稳压电路中的稳压管D2A选用稳压值为10V的稳压二极管，其型号为1PS88SB8。
3.3声控电路部分
本系统中，利用拾音元件将声音信号转化为电信号，然后通过三极管放大电路将电信号放大，与光控电路转化来的电信号一起，通过开关电路控制开关的开启或关闭的目的。
电路图如下所示：
图3-3 声控电路部分
3.4光控电路部分
光控电路一般可由光电传感器和电子元器件构成，电路有很多设计方案，由于光控电路对电路元器件本身有很高的要求，设计电路时必须充分考虑各个方案的经济性、稳定性以及每个元器件的各项性能等问题。
光控电路控制功能实现的核心是光电传感器，因此选择光电传感器时必须选择可靠、稳定、灵敏度高的光电传感器，以保证电路各项参数的可靠、精确和稳定，正常发挥电路应有的功能和作用，为此在设计光控电路时，不仅要尽量简化电路结构、降低成本，而且要使电路功能能够长期稳定可靠。
光电传感器是采用光电元件作为检测元件的传感器，它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号，此处可以选用光敏三极管作为光信号采集元件。
图3-4 光控电路部分
3.5延时电路部分
延时电路是由555定时器构成。
4端一直是低电平。
当为高电平时可使555定时器构成的单稳态触发器工作。
单稳态触发器低电平触发，当UI为高电平时，输出UO 为低电平，当UI为低电平时，输出UO为高电平。
其输出接在双向晶闸管的触发端。
当有脉冲时，双向晶闸管就导通。
使线圈得电，从而使灯亮。
图 3-5 延时电路部分
3.6总电路图
总电路图如下所示：220V电压经过变压器降压然后经单相桥式整流电路整流输出直流10V电压向后面的电路供电；电容的作用是为了滤除电路中的脉动信号；稳压管的主要作用是为了稳定电压；声控部分利用拾音器件采集声音信号然后转化为电量信号通过后面的三极管的放大作用将信号放大输入到555定时器的UI端，光控部分则是通过光敏元件采集光信号通过放大器放大信号输入到555定时器RET端；最后声、光控制部分输出的信号共同控制555定时器实现声光控制灯的亮灭。
若电路过程中只给声控部分声音信号或者只给光控部分光信号，555定时器都不会有输出，后面的双向晶闸管不会导通，灯泡就不会发光。
图3-6 总电路图
3.7仿真图
仿真图如下图所示，仿真过程中，先由220V、50HZ交流电向变压器供电，变压器变比调成27:1，降压后在二次侧输出8.3V的交流电，然后经过整流部分将8.3V交流电整流输出成为直流10V的直流电，接下来经过电容滤波器将上一级输出的直流10V电滤除其中脉动的部分，再经过稳压管将其稳定在10V这样就可以向后续电路提供一个直流10V的电压，给声控部分一个声音信号，声控部分电路将其转化为电量输出，同时给光控部分一个光信号，光控部分将光信号转化为电量信号输出，两者同时控制555定时器使其输出控制信号，控制双向晶闸管的导通从而使灯泡发光。
但是，当声、光信号只有一个给信号，不论另一个信号怎么变化双向晶闸管都不会导通，灯泡也不会发光，
图3-7 仿真图
第4章 元件选择及计算
整流电桥将220V 交流电压降下了的8.3V 交流电转换为10V 的直流电再经滤波电容器，稳压管得到稳定的直流电。
为以后的各个部分供电。
频率为50HZ 。
02.01==f
T ，222021u n n =，则由1.22u =10v 得： 2u =8.3v 。
3
.822021=n n 。
滤波电容经查资料得R1=10千欧姆。
取1=l R 0千欧姆，由公式()
2531T C R L -=得：C1=8uf 。
由于在仿真中条件限制只能以两端电压为15V 的型号为1PS88SB8的稳压管。
对于双向可控硅的型号经查资料当两端电压为10V 时，应选型号为2N5444。
光敏三极管：当光照强度最大时，光电流为mA I g 3.3=．取三极管的50=β，从而粗算出各个电阻的值。
第5章 设计总结
通过这次对声、光控制开关的设计，对声光控制开关这种集声控、光控、延时于一体的自动控制开关有了进一步新的了解。
在整流电路中，用的了模电中学到的单相
全波整流电路和滤波、稳压电路，由于设计电路中的一些不确定因素和仿真元件的限制使得最后的供电电压不是特别稳定；声控、光控电路中都涉及到了非电量信号到电量信号的转化并将信号放大，通过翻阅相关资料加深了对这些电量非电量转换器件的解以及对放大电路的认识；延时电路部分的555定时器主要用到了延时功能。
参考文献
[1] 余孟尝．数字电子技术基础．高等教育出版社，2006
[2] 胡向东等．传感器与检测技术．机械工业出版社，2009
[3] 余成波等．传感器与自动检测技术．高等教育出版社，2004
[4] 王兆安刘进军. 电力电子技术,机械工业出版社, 2009.
[5] 杨素行．模拟电子技术基础简明教程．高等教育出版社，2006。
