西威变频器参数设置
意大利西威变频器调试经验值
调试经验值额定速度1米每秒一．MENUS(一级目录)1. MONITOR（监控菜单）2.STAPTUP (启动)3.TRAVEL（驱动）4.REGULATION PARM (调节参数)5. I-O CONFIG (I-O配置)6.ALARM CONFIG(报警配置)MUNICATION (通讯)8. APPL CARD CONFIG (APPI卡配置)9. CUSTOM FUNCTION (客户功能)10.SERVICE （服务功能;无齿自定位用。
）二级目录介绍STARTUP:1.startup config(启动配置)(1).Enter setup mode （进入机构配置）DRIVE DATA （驱动参数）Mains voltage 400V （供电点压）Ambient temp 40Switching freg 8hzSpd ref/fbk res 0.03125 rpm (SIN/COS编码器要设为改制)MOTOR DATARated voltage （额定电压）380 VRated current （额定电流）13 ARated speed （额定转速）95.5 rpmPole pairs （极对数）12注意该值为极数的一半：P=FX120/N=47X120/235=24Torque constant （转矩常数）51.538 Nm/A707/42=16.88 NM /A（根据额定转矩除以额定电流计算值）EMF constant （反电势常数）0 V.S（该参数设为零，电机自学习时可以自动读入）Stator resistance （定子阻值）0 ohm（该参数设为零，电机自学习时可以自动读入）LsS inductance ( 电抗值) 0 H（该参数设为零，电机自学习时可以自动读入）电机自整定时，请一定要将上面3个参数设为0 。
否则可能会导致变频器有给定信号而无输出电流的情况发生。
电机自学习：设定好电机参数进入AUTOTUNE.再按start短接变频器使能信号：JP10.6-10,10按面板上的i建。
西威变频器参数设置思维流程
西威变频器参数设置思维流程1开始；上电进入STARTUP按确认进入Startup Config Eenter steup mode进入基本菜单2变频器设置；确认Drive data确认进入变频器数据设置检查，设置完成后按返回3电机数据设置；在按下翻键进入Motor data菜单设置电机铭牌参数，设置完成后按按返回退出steup mode下翻进入AUtotune电机自学习4电机自学习；进入AUtotune（电机自学习）下翻到CurrReg start？确认键到CurrReg Press I Kye 按变频器运行键（输出继电器闭和，有使能信号）自学习完成后。
按返回两次推出菜单按确认然后再退出机械数据设置；在按下翻键进入startup config mechanical data（机械数据）菜单设置完成后返回键(GEarbox ratio 减速比），（PULLEY曳引轮直径），（FULL scale speed 电机额定转速）,（Bu Control 制动电阻参数设置）5编码器配置；然后下翻到startup config Encoders config 菜单进行编码器类型配置设置完成以后按返回键速度环调准基准植；REGULATIO NPARAM/spd regulatar/spd regulatar values（无齿曳引电机需调节到最大）按SHIFT 再按HELP键可调出基准植6制动电阻参数设置；在下翻到startup config BUprotection设置制动单元电阻参数按返回退出键Encode Config 在按STARTUP config 确认保存参数7机械数据设置；在按下翻键进入startup config mechanical data（机械数据）菜单设置完成后返回键8编码器自学习；进入SERVICE菜单确认进入SERVICE insert password 输入密码确认后下翻到REGULATION PARAM确认到Flux config 确认到Magnetiz config 确认到Autophasing rot start？下翻到Autophasing still start？确认键（开启输出继电器变频器使能信号）学习完成后按返回键到REGULATION PARAM SA VE PARAMETERS 检修，爬行，额定速度设置；TRA VEL/Speed/profile （Mulit Speed1检修速度，）Mulit Speed Mulit 2爬行速度，Mulit Speed3额定速度）都以实际控制要求设置10保存所有参数；依次进入各级STARTUP/startup config/Save config 然后按确认键保存10多段速设置；TRA VEL/Ramp profile 根据电梯实际调节控制要设置11电梯时序设置；TRA VEL/ Lift sequence12 PI植设定（增益菜单设置）；TRA VEL/ Speed reg giansTRA VEL(传输菜单)（1）Speed Profile;(1m/s时的多段速度设置)Multi speed 2 100 HZMulti speed 3 980HZMulti speed 4 200HZ(2)Ramp profileMr0 acc ini jerk 500 开始加速时加速度Mr0 acceleration 700 加速度Mr0 acc end jerk 800 结束加速度时速度Mr0 dec ini jerk 600 开始减速时减速度Mr0 deceleration 700 减速度Mr0 dec end jerk 500 结束减速时减速度Mr0 end decel 300 结束运行时的减速度。

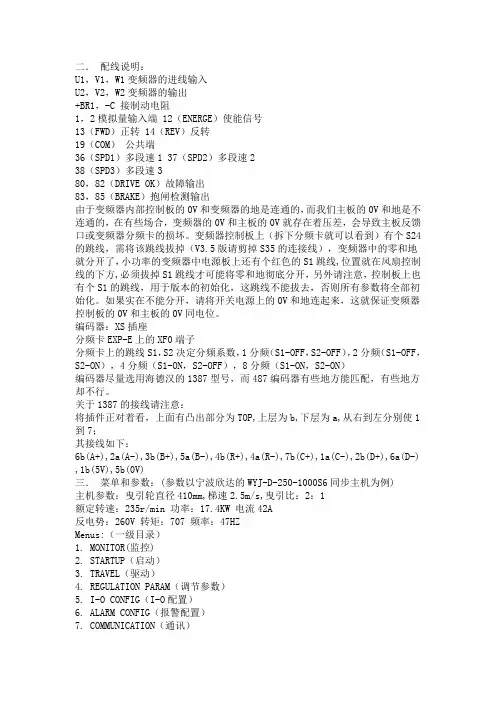

西威变频器调试说明
二．配线说明：U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端 12（ENERGE）使能信号13（FWD）正转 14（REV）反转19（COM）公共端36（SPD1）多段速1 37（SPD2）多段速238（SPD3）多段速380，82（DRIVE OK）故障输出83，85（BRAKE）抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，在有些场合，变频器的0V和主板的0V就存在着压差，会导致主板反馈口或变频器分频卡的损坏。
变频器控制板上（拆下分频卡就可以看到）有个S24的跳线，需将该跳线拔掉（V3.5版请剪掉S35的连接线），变频器中的零和地就分开了，小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开，另外请注意，控制板上也有个S1的跳线，用于版本的初始化，这跳线不能拔去，否则所有参数将全部初始化。
如果实在不能分开，请将开关电源上的0V和地连起来，这就保证变频器控制板的0V和主板的0V同电位。
编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频（S1-OFF，S2-OFF），2分频（S1-OFF，S2-ON），4分频（S1-ON，S2-OFF），8分频（S1-ON，S2-ON）编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。
关于1387的接线请注意：将插件正对着看，上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7；其接线如下：6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7b(C+),1a(C-),2b(D+),6a(D-) ,1b(5V),5b(0V)三．菜单和参数：(参数以宁波欣达的WYJ-D-250-1000S6同步主机为例)主机参数：曳引轮直径410mm,梯速2.5m/s,曳引比：2：1额定转速：235r/min 功率：17.4KW 电流42A反电势：260V 转矩：707 频率：47HZMenus:（一级目录）1. MONITOR(监控)2. STARTUP（启动）3. TRAVEL（驱动）4. REGULATION PARAM（调节参数）5. I-O CONFIG（I-O配置）6. ALARM CONFIG（报警配置）7. COMMUNICATION（通讯）8. APPL CARD CONFIG（APPL卡配置）9. CUSTOM FUNCTIONS（客户功能）10. SERVICE（服务功能：无齿自动定位用）二级目录介绍STARTUP：1． Startup config( 启动配置)(1).Enter setup modeDRIVE DATAMains voltage 400VAmbient temp 40Switching freq 8kHzSpd ref/fbk res 0.03125rpm（SIN/COS编码器要设为该值）MOTOR DATARated voltage 380 VRated current 42 ARated speed 235 rpmPole pairs（极对数）12 请注意该值为极数的一半：P=f*120/N=47*120/235=24 Torque constant 707/42=16.833 Nm/A（根据额定转矩除以额定电流算出来）EMF constant （反电势） V*s（该参数设为0，电机自学习时可自动读入）Stator resist （定子阻值） ohm（该参数设为0，电机自学习时可自动读入）LsS inductance （阻抗值） H（该参数设为0，电机自学习时可自动读入）电机自整定时，请一定要将上面3个参数设为0，否则可能会导致变频器有给定信号而没有输出电流的情况发生。
水钢西威变频器操作指南
西威逆变器参数设置指南一、面板按键功能说明二、面板启停电机步步骤三、PLC启停电机步骤四、电机参数监视五、故障寄存器/故障复位六、故障列表一、面板按键功能说明控制键文本功能[Start] [启动] 按下START(启动)按钮可使能变频器（停止控制功能ON）并使其进入运行状态（Main commands（主命令）=DIGITAL(数字)）。
当Main commands设定为TERMINALS（端子）时，按键无效。
[STOP] [停止] 当Main commands(主命令)设定为DIGITAL(数字)时，按下STOP(停止)按钮可使变频器从运行状态变为停止状态。
（按住该键2秒钟，变频器将被禁止）。
当Main commands(主命令)设定为TERMINALS(端子)时，按键无效。
[Increase]/[Jog] [加速]/[点动运行] 按下该键可增加电动机电位计功能的速度给定值。
当选择切换按钮时，启用点动运行命令。
[Decrease]/[Rotation control] [减速]/[方向控制] 按下该键可减少电动机电位计功能的速度给定值。
当选择切换按键时，旋转控制可改变点动运行方式和电动机的旋转方向。
[Down arrow]/[Help] [向下箭头]/[帮助] 向下箭头- 用于改变菜单或参数选择。
在参数和参考值设置方式中，可改变参数值或参考值。
帮助–该功能不可用（当按下该键且选择了切换键时，将显示“Help not found”。
）[Up arrow]/[Alarm] [向上箭头]/[报警] 向上箭头- 用于改变菜单或参数选择。
在参数和参考值设置方式中，它改变参数值或参考值。
报警- 故障寄存器显示（选择了切换键）。
利用UP（向上）/DOWN（向下）箭头滚动最近的10条报警信息。
[Left arrow]/[Escape] [左箭头]/[取消] 左箭头，当编辑数字参数时，用该键可选择要修改的参数的不同位。
西威变频器参数设置
西威变频器参数设置思维流程1开始；上电进入STARTUP按确认进入Startup Config Eenter steup mode进入基本菜单2变频器设置；确认 Drive data确认进入变频器数据设置检查，设置完成后按返回3电机数据设置；在按下翻键进入Motor data菜单设置电机铭牌参数，设置完成后按按返回退出steup mode下翻进入AUtotune电机自学习4电机自学习；进入AUtotune（电机自学习）下翻到CurrReg start 确认键到CurrReg Press I Kye 按变频器运行键（输出继电器闭和，有使能信号）自学习完成后。
按返回两次推出菜单按确认然后再退出机械数据设置；在按下翻键进入startup config mechanical data （机械数据）菜单设置完成后返回键 (GEarbox ratio 减速比），（PULLEY曳引轮直径），（FULL scale speed 电机额定转速）,（Bu Control 制动电阻参数设置）5编码器配置；然后下翻到startup config Encoders config 菜单进行编码器类型配置设置完成以后按返回键速度环调准基准植；REGULATIO NPARAM/spd regulatar/spd regulatar values（无齿曳引电机需调节到最大）按SHIFT 再按HELP 键可调出基准植6制动电阻参数设置；在下翻到startup config BUprotection设置制动单元电阻参数按返回退出键Encode Config 在按STARTUP config 确认保存参数7机械数据设置；在按下翻键进入startup config mechanical data （机械数据）菜单设置完成后返回键8编码器自学习；进入SERVICE菜单确认进入SERVICE insert password 输入密码确认后下翻到REGULATION PARAM确认到Flux config 确认到Magnetiz config 确认到Autophasing rot start下翻到Autophasing still start确认键（开启输出继电器变频器使能信号）学习完成后按返回键到REGULATION PARAM SAVE PARAMETERS检修，爬行，额定速度设置；TRAVEL/Speed/profile （Mulit Speed1检修速度，） Mulit Speed Mulit 2爬行速度，Mulit Speed3额定速度）都以实际控制要求设置10保存所有参数；依次进入各级STARTUP/startup config/Save config 然后按确认键保存10多段速设置；TRAVEL/Ramp profile 根据电梯实际调节控制要设置11电梯时序设置；TRAVEL/ Lift sequence12 PI植设定（增益菜单设置）； TRAVEL/ Speed reg giansTRAVEL(传输菜单)（1）Speed Profile;(1m/s时的多段速度设置) Multi speed 2 100 HZMulti speed 3 980HZMulti speed 4 200HZ(2)Ramp profileMr0 acc ini jerk 500 开始加速时加速度Mr0 acceleration 700 加速度Mr0 acc end jerk 800 结束加速度时速度Mr0 dec ini jerk 600 开始减速时减速度Mr0 deceleration 700 减速度Mr0 dec end jerk 500 结束减速时减速度Mr0 end decel 300 结束运行时的减速度。
西威sm设定参数
西威s m设定参数 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
西威+SM6300系统电梯调试参数值西威变频器参数表：
附表：
SM5000主板参数表：
1）基本参数：
总层站数：根据合同准确设定
待梯层数：根据合同准确设定
系统时间：车间调试人员设定参数时的及时时间
开门保持时间：客梯设定3s, 医梯5s, 货梯30s
开门延长时间: 10s有开门延长功能设定S，无此项功能时应为默认值
返基站时间：300s
消防层设置：根据合同准确设定
锁梯层：根据合同准确设定
层站显示：根据合同准确设定
停靠层设置: 根据合同准确设定
开门延长使能: 根据合同准确设定抱闸检测：NO
开门选择: 根据合同准确设定
F参数：根据合同准确设定
输入类型：
轿厢输入类型：
2）运行参数：
附表1
3）特殊参数：
门继电器保持时间：客梯8s，医梯12s，货梯15s
并联使能：根据合同要求准确设定
群控使能：根据合同要求准确设定
贯通门方式：根据合同要求准确设定
消防方式：0
并联梯号：并联使能有效时，任一台电梯设为A，另一台设为B。
Inverter type:1
多段速度设置：
换速距离：
运行超时时间：25S 最大楼层间距÷检修速度（防止电梯自动找平层时报故障）
【注】字体有颜色或表格有底纹的供参考。
西威变频参数设置
17
LIMITS＞speed amount＞speed max amount（最大的速度，可不设）
850pmr
18
BASIC MENU＞save parameter＞（保存参数）
19
DRIVE PARAMETER＞motor parameter＞self turning＞
Self trun1＞self part1＞self part1? ＞enable＞
0
40
BASIC MENU＞acc delta speed（加速斜坡速度）
100rpm
41
BASIC MENU＞acc delta tim（加速斜坡时间）
1s
42
BASIC MENU＞dec delta speed（减速斜坡速度）
100rpm
43
BASIC MENU＞dec delta tim（减速斜坡时间）
735rpm
14
CONFIGURATION＞full load current（最大的电机电流）
364A
15
CONFIGURATION＞regulation model＞V/f control＞（v/f控制 电压/频率）
16
LIMITS＞speed amount＞speed min amount（最小的速度，可不设）
1．西威起升变频调速装置
序号
起升变频参考参数
设置值
1
SPEC FUNCTION＞load default＞装入出厂设置
2
DRIVE PARAMETER＞motor plate date＞nominal current（电机额定电流）
369
3
DRIVE PARAMETER＞motor plate date＞nominal voltage（电机额定电压）
西威变频器设置详解
一.参数设置表及简要说明常用参数表STARTUPTRAEVLTRAEVL/Lift sequence/P比例调节I积分调节D微分调节P能够对偏差做出及时响应，P越大则给定速度与反馈速度之间的差值越小，也就是说精度越高。
如果在轿厢内感觉速度变化感觉很明显，有波浪样的感觉，通过调整P值可起作用。
但是如果P太大了，要求精度太高，会造成震荡I使给定信号的变化与乘积P*( 给定速度-反馈速度)对时间的积分成正比，使得给定信号的变化只能在“积分时间内“逐渐的增大（或减小），从而减缓了给定速度的变化速度，防止了震荡，对于电梯应用既体现为对通过P做出响应的速度精度进行调解，如果在轿厢内有细碎频繁的抖动，通过调节I值可起作用，有时候频繁细碎的抖动是由于I值过小导致的（西威变频器的I与普通意义的I的作用相反，I 越大越可能震动越大越可能震动）。
如果增大I值还有震动，适当减小P。
P0电梯启动时的比例增益，I0电梯启动时的积分，P1高速段的比例增益，I1高速段的积分，P2中速段TRAN21 H THR=15%，15%是电机最高转速的15%，假设电梯最高转速是1米/秒，那么SGP TRAN21 H THR=15%*1米/秒=0.15米/秒，就是说速度达到0.15米/秒以后，速度的调节由高速段的P1/I1起作用同样如果SGP TRAN32 H THR=4%*1米/秒=0.04米/秒，就是说，在电梯速度达到0.04米/秒后，速度的零速阀值参考时间 3727 Spd 0 ref delay ms 500 变频系统刚默认为0速度了。
比如设定为5，那么5以下就是0速了。
参考值是用于变频器内部计算。
零速阀值 3724 Spd 0 speed thr rpm 2 零速延时 3725 Spd 0 spd delay ms 500 阀值 3706 SGP tran21 h thr ％95 分界高、中、低三个速度带的比例带宽。
21H 参数是分高中速的分界点。
西威AVY变频器参数简单设置简明版
西威A VY变频器基本参数设置调试步骤1.主回路和控制回路接线正确2.上电设置参数3.选择V/F方式运行，适当限制输出电流，监视运行时电流，速度，频率，转速等。
4.若选择闭环方式，先将编码器信号线正确连接进变频器，在V/F方式下监视给定速度和编码器反馈速度的大小和方向，差别很小才可以改为闭环。
常见问题：编码器反馈速度极性相反，反馈速度波动过大参数设置内容1 .电机铭牌参数及优化2..控制方式3.启动停止等命令给定方式4.速度给定方式5.设置斜坡6.输入、输出口功能设置7.特殊功能设置第一步：设置变频器参数：由DIR VE P ARAMETER进入1.Nominal voltage电机额定电压2.Nominal speed 电机额定速度3.Nominal fr equency电机额定频率(50HZ)4.Nominal current电机额定电流5. T ake motor par获取电机参数第二步：输入输出配置 : 由 I/O CONFIG进入1. 模拟量输入Analong inputsAnalong input1 1模拟量输入1 /Select input1 输入1选择 /默认ramp 1,斜坡1，用多级速度时改为off2. 数字量输入 Digital inputsDigital input1数字量输入1,对应36脚，默认功能off，更改为 speed sel 0 速度选择0，和 Digital input2数字量输入2,对应37脚，默认off，更改为speed sel 1 速度选择1Digital input3数字量输入3,对应38脚，默认off，更改为speed sel 2 速度选择2Digital input4数字量输入4,对应39脚，默认off，更改为failur e r eset ，故障复位。
3.数字量输出 Digital outputsRelay 2 继电器2在速度闭环时选择drive r eady第三步：功能 FunctionsMulti speed fct 多级速度 /Enab multi speed 使能多级速度, 选 enabledmulti speed 1多级速度1，实际为正向第2档速度multi speed 2多级速度2，实际为正向第3档速度multi speed 3多级速度3，实际为正向第4档速度multi speed 4多级速度4，实际为反向第1档速度multi speed 5多级速度5，实际为反向第2档速度multi speed 6多级速度6，实际为反向第3档速度multi speed 7多级速度7，实际为反向第4档速度附：由基本菜单BASIC MENU 进入Ramp ref 1 斜坡参考值1，实际为正向第一档速度Brake unit 制动装置（55kw电机及以下需开启制动单元）Enable BU启用制动单元，默认是disabled关闭的，开启需更改为Enable 第四步：由基本菜单BASIC MENU 进入Acc delta speed 加速斜率速度Acc delta time 加速斜率时间Dec delta speed 减速斜率速度Dec delta time 减速斜率时间第五步：由基本菜单BASE MENU 进入Regulation mode 调节方式V/F control V/F电压频率控制（速度开环）Field oriented 磁场定向控制，（速度闭环）由变频器参数DRIVE PARAMETER 进入V/F control V/F电压频率控制Voltage boost 电压补偿，即增压Manual boost 手动增压一般为电机额定电压的5%-8%左右由configuration进入magn ramp time由默认的1s改为0.3-0.5s第六步：自学习前：由配置CONFIGURATION进入main commands将terimals改为digital 自学习：由变频器参数DIRVE PARAMETER 进入Motor parameter 电机参数/Self-tuning 电机自动优化/Self-tune1 自动优化1进入start part1然后进入take val part1选择measur sat2b…Self-tune 2a 自动优化2a(不用)Self-tune 2b 自动优化2b进入start part2b然后进入take val part1选择measur sat2b…自学习后: 由配置CONFIGURATION进入main commands将digital改为terimals 第七步：从基本菜单BASIC MENU 进入Save parameters 进行以上所设定的参数保存。
西威+sm6300设定参数
西威+SM6300系统电梯调试参数值西威变频器参数表：参数参数定义设定值单位STARUPSTARUP/Startupconfig/EntersetupMode/Drivedate380:MainsVoltage 变频器电源电压400 V 1350:Ambienttemp 变频器环境温度40 ℃170:SwitchingFreq 变频器载波频率8 KHZ 1880:Spdref/fbkres 速度分辨率0.03125 rpm STARUP/Startupconfig/EntersetupMode/Motordata670:Ratedvoltage 额定电压380 V 680:Ratedcurrent 额定电流参附表 A 700:Ratedspeed 额定转速参附表rpm 930:Polepairs 极对数10 N/A 990:Torqueconstant 电机转矩常数参附表Nm/A 775:EMFconstant EMF常数0 V.S 970:Stator 电机定子电阻值0 ohm 775:LsSinductance 电机定子电感值0 H STARUP/Startupconfig/Mechanicaldata1015:Travelunitssel 参数单位选择Millimetres1002:Gearboxratio 曳引比 21003:Pulleydiameter 曳引轮直径400 mm 1885:Fullscalespeed 最大允许转速参附表rpm STARUP/Startupconfig/Encodersconfig1940:Speedfbksel 编码器选择Stdconcoder1925:Stdenctype 编码器型号Sinusoidalsincos1890:Stdencpulses 编码器脉冲数20481931:Stddigencmode 标准数字编码器模式FP1927:Stdencsupply 编码器电压 5.41/8.16 V STARUP/Startupconfig/BUprotection1700:BUcontrol 制动单元控制Internal1740:BUresistance 制动电阻值按实际值设定ohm 1710:BUrescontpwr 制动单位的连续功率按实际值设定kw 1720:BUresOLtime 电阻超载允许时间9 s 1730:BUresOLfactor 制动单元电阻过载系数16.7 N/ATRAVELTRAVEL/Speedprofile7110:Smoothstartspd 启动速度 2 mm/s7060:Multispeed0 多段速度0 0 mm/s 7061:Multispeed1 多段速度1 120 mm/s 7062:Multispeed2 多段速度2 250 mm/s 7063:Multispeed3 多段速度3 50 mm/s 7064:Multispeed4 多段速度4 参附表mm/s 7065:Multispeed5 多段速度5 参附表mm/s 7066:Multispeed6 多段速度6 参附表mm/s 7067:Multispeed7 多段速度7 参附表mm/s 7134:Maxspeed 最大线速度自动生成mm/s TRAVEL/Rampprofile8046:MR0accinijerk 初始急加速350 mm/s3 8040:MR0acceleration 加速度斜坡600 mm/s2 8041:MR0accendjerk 结束急加速600 mm/s3 8047:MR0decinijerk 初始急减速600 mm/s3 8042:MR0deceleration 减速度斜坡530 mm/s2 8043:MR0decengjerk0 结束急减速400 mm/s3 8044:MR0enddecel 最后减速斜坡200 mm/s2 TRAVEL/Liftsequence7100:Contclosedelay 输出接触器闭合延时200 ms 7101:Brakeopendelay 抱闸打开延时1200 ms 7102:smoothstartdly 启动延时200 ms 7103:Brakeclosedly 抱闸关闭延时1000 ms 7104:Contopendelay 输出接触器打开延时1000 ms 7105:Seqstartmode 时序启动菜单模式Startfwd/revTRAVEL/Speedreggains3700:SpdP1gain% 高速比例调节器增益1 25%3701:SpdI1gain% 高速积分调节器增益1 18%3702:SpdP2gain% 中速比例调节器增益2 35%3703:SpdI2gain% 中速积分调节器增益2 20%3704:SpdP3gain% 中速比例调节器增益3 25%3705:SpdI3gain% 中速积分调节器增益3 20%3720:Spd0Enable 零速段速度增益使能EnableAS-Start3722:SpdP0gain% 零速比例调节器增益60%3723:SpdI0gain% 零速积分调节器增益50%TRAVEL/Speedthreshold3726:Spd0refthr 零速参考阀值 1 rpm 3727:Spd0refdelay 零速参考延时500 ms 3724:Spd0speedthr 零速阀值 1 rpm 3725:Spd0speeddelay 零速度延时500 ms 3706:SGPtran21hthr[%] SGP传送21h阀参附表3707:SGPtran32lthr[%] SGP传送32l阀2%3708:SGPtran21band[%] SGP传送21带宽4%3709:SGPtran32band[%] SGP传送32带宽1%TRAVEL/Pre-torque9431:IntPre-torque 内部给定预转矩1%9432:Pre-torquetime 斜坡预转矩时间 1 s 9438:Pre-torquegain 预转矩增益0.369439:Pre-torquesrc 预转矩类型RAMPTRAVEL/Inertiacomp2580:Inertiacompen 惯量补偿使能InternalTRAVEL/Rampfunction8031:Rampoutenable 斜坡输出使能Enable REGULAYIONREGULAYION/Spdregulation/Basevalue2075:Spdpbasevalue 速度比例增益基值设定最大2077:SpdIbasevalue 速度积分增益基值Spdpbasevalue×100 REGULAYION/Currregulation/Percentvalue1999:Currpgain% 电流环比例增益整定值2000:CurrIgain% 电流环积分增益整定值IOCONFIGIOCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc4065:DO0SRC 数字输出0指令源DriveOK4066:DO1SRC 数字输出1指令源Runcontmon4067:DO2SRC 数字输出2指令源BRAKEcontmon ALARMCONFIG/Contactfeedback7141:CNTfeedbacksrc RUNcontmon DI7Monitor9068:CNTactivity Disabledrive Disabledrive附表：西威参数1.0m/s 1.5m/s 1.75m/s 2.0m/s800kg 1000kg 800kg1000kg 800kg 1000kg 800kg 1000kgRatedspeed96 96 144 144 168 168 191 191 Ratedcurrent12.7 14.9 18.2 22.2 21.7 26 24 29.6Torque consta nt 43.31 44.63 30.2129.95 25.35 25.58 22.92 22.47Fullsc96 96 144 144 168 168 191 191 alespeedMultispeed4Multis800 800 800 800peed5Multis800 800 800 800 1300 1300 1300 1300 peed6Multis950 950 1450 1450 1700 1700 1900 1900 peed7SGPtra75% 48% 40% 35%n21hthr[%]SM5000主板参数表：1）基本参数：总层站数：根据合同准确设定待梯层数：根据合同准确设定系统时间：车间调试人员设定参数时的及时时间开门保持时间：客梯设定3s,医梯5s,货梯30s开门延长时间:10s有开门延长功能设定？S，无此项功能时应为默认值返基站时间：300s消防层设置：根据合同准确设定锁梯层：根据合同准确设定层站显示：根据合同准确设定停靠层设置:根据合同准确设定开门延长使能:根据合同准确设定抱闸检测：NO开门选择:根据合同准确设定F参数：根据合同准确设定输入类型：名称端口号参数定义设置主控电脑板X0检修输入ONX1手动上行ONX2手动下行ONX3上强换2≥1.5m/s设定OFF X4下强换2≥1.5m/s设定OFF X5上限位ONX6下限位ONX7上强换1OFFX8下强换1OFFX9上平层输入ONX10下平层输入ONX11变频器故障输入ONX12消防开关输入OFFX13紧急停车输入ONX14厅门连锁输入ONX15（抱闸反馈）ONX16运行接触器输入OFFX17抱闸接触器输入ONX18应急电源输入ONX19变频器运行输入ONX20电锁输入OFFX21热敏开关输入OFFX24再平层门区检测输入ONX25 再平层感应器信号输入ONX22安全回路输入ONX23厅门连锁输入ON轿厢输入类型：名称端口号参数定义设置轿厢控制板U00 关门按钮1 ON U01 开门按钮1 ON U02 关门按钮2 ON U03 开门按钮2 ON U04 关门到位2 OFF U05 开门到位2 OFF U06 关门到位1 OFF U07 开门到位1 OFF U08 专用ON U09 开门延长开关U10 司机U11 备用U12 直驶开关U13 满载开关U14 轻载开关U15 超载开关U16 空载U17 光幕2U18 光幕12）运行参数：序号中文设置说明1 △电梯额定速度参附表1 电机额定转速下的电梯速度2 △电机额定转速参附表1电机额定转速3 △编码器脉冲数2048 主控电脑板接收到的编码器每转脉冲数4 检修速度0.2m/s* 检修运行速度5 爬行速度0.00m/s* 起动曲线前增加的平滑速度7 单层速度1m/s* 最低速度曲线的稳速值8 开闸延时400ms* 开闸与发运行曲线的间隔时间9 启动速度曲线010 抱闸延时600ms* 抱闸与自动开门的间隔时间11 加速斜率B1 0.6* 加速斜率12 加速斜率B2 0.6* 减速斜率13 S曲线P1 0.7* S时间114 S曲线P2 0.7* S时间215 S曲线P3 0.7* S时间316 S曲线P4 0.7* S时间417 零速设置1RPM 零速界限值18 零速时间210ms 系统检测到零速后延时抱闸时间19 平层调整50mm 调整上/下行平层差异20 试运行21 平层微调附表1运行参数 1.0m/s 1.5m/s 1.75m/s 2.0m/s电梯额定速度 1.0m/s 1.5m/s 1.75m/s 2.0m/s电机额定转速96RPM 144RPM 168RPM 191RPM 3）特殊参数：门继电器保持时间：客梯8s，医梯12s，货梯15s并联使能：根据合同要求准确设定群控使能：根据合同要求准确设定贯通门方式：根据合同要求准确设定消防方式：0并联梯号：并联使能有效时，任一台电梯设为A，另一台设为B。
西威变频器参数设置表(精选.)
400ms
抱闸闭合延时（Brake close delay）
680ms
接触器打开延时（Cont open delay）
200ms
10：速度PI参数（Speed reg gains）
参数
设定值
说明
SpdP1 gain%
20%
SpdI1 gain%
3.3%
西威变频器参数设置表
WVF5同步电梯控制柜配西威变频器参数设置表
（多段速方式）三st ,
Drive data:spd ref/fbk res 0.03125rpm
1:电机参数（Motor data）
参数
设定值
说明
额定电压（Rated boltage）
380V
参数参考实际电机
额定电流（Rated current）
末端急减速（MR0 dec end decel）
500mm/s3
结束时减速度（MR0 end decel）
200mm/s2
9:电梯时序参数（Lift sequence）
参数
设定值
说明
接触器闭合延时（Cont close delay）
304ms
抱闸打开延时（Brake open delay）
416ms
零速阈值参考（Spd 0 ref thr）
2rpm
零速阈值参考延时（Spd 0 ref delay）
500rpm
零速阈值（Spd 0 speed thr）
2rpm
零速延时（Spd 0 spd delay）
500rpm
阈值（SGP tran 21 h thr）
94%
阈值（SGP tran 32 thr ）
西威变频器调试说明
SIEI ARTDrivel西威变频器调试说明一．电源部分功能端子布线：说明：U1，V1，W1变频器的进线输入, U2，V2，W2变频器的输出, +BR1，-C 接制动电阻二．主板控制端子：说明：1，2模拟量输入端，12（ENERGE）使能信号13（FWD）正转，14（REV）反转，19（COM）公共端36（SPD1）多段速1，37（SPD2）多段速2 ，38（SPD3）多段速380，82（DRIVE OK）故障输出，83，85（BRAKE）抱闸检测输出编码器：XS插座，分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频（S1-OFF，S2-OFF），2分频（S1-OFF，S2-ON），4分频（S1-ON，S2-OFF），8分频（S1-ON，S2-ON）编码器尽量选用海德汉的1387型号，海德汉ERN1387正余弦增量型编码器与西威SIEI变频器的接线图：三．菜单参数设置（举例）：电机参数：曳引轮直径450mm,梯速2.5m/s,曳引比：2：1额定转速：96r/min 功率：17.4KW 电流16A反电势：260V 转矩：572 频率：19.2HZMenus:（一级目录）1. MONITOR(监控)2. STARTUP（启动）3. TRA VEL（驱动）4. REGULATION PARAM（调节参数）5. I-O CONFIG（I-O配置）6. ALARM CONFIG（报警配置）7. COMMUNICATION（通讯）8. APPL CARD CONFIG（APPL卡配置）9. CUSTOM FUNCTIONS（客户功能）10. SERVICE（服务功能：无齿自动定位用）三．目录MONITOR 监控菜单介绍：Drive status 驱动器状态在此菜单可以监控电梯运行时变频器的输出电压、电流、频率、功率、转矩、速度和内部的使能（Enable）命令等。
I-O status 输入输出状态在此菜单可以监控电梯运行时变频器各个模拟和数字输入输出口的状态。
西威siei同步变频调试步骤
SIEI变频调试步骤(同步)
变频器调试步骤：
第一步:变频器自学习
1．在设置或修改驱动器或电机参数后再进行自学习。
3．在进行自学习时，应将变频器的Enable（12端子）与+24V（19端子）短接，并使输出接触器吸合及打开抱闸。
4．在自学习完毕后，应先断开Enable，再切断接触器和抱闸
第二步：变频器编码器定位
2．进入SERVICE菜单
3 ．输入密码SERVICE/Insert password：12345，回车。
4．检查密码SERVICE/Check password，回车.
5．选择REGULATION PARAM/Flux config／Magnetiz config/Autophase rot
6．接通ENABLE(短接12，19端子)，FORW ARD(短接13，19端子)，给出使能和方向信号，输出接触器吸合，打开抱闸，运行电机。
7．学习完毕，关闭抱闸及释放接触器。
8．进入ST ARTUP/Save config保存。
第三步：设置变频器参数
注意事项：
1．如果参数设置乱了，可恢复出厂值，重新进行变频器自学习及编码器重新定位，然后重新根据参数附表一设置参数。
恢复出厂值：进入ST ARTUP/ST ARTUP Config/Load default菜单,按回车，然后保存。
2．变频器参数设置完毕，必需保存参数。
保存参数方法：进入ST ARTUP/Save config菜单，按回车。
西威变频器设置详解
操作面板按键说明控键功能功能控键功能功能起动变频器运行的起动指令键下翻/帮助改变菜单和参数.在参数和给定模式,改变其值.Help此键无效.按SHIFT+此钮,查看最大值停止变频器停止指令键上翻/报警改变菜单和参数.在参数和给定模式,改变其值.Shift+Alarm查看故障加速/点动使用内部电位器,按此钮增加速度给定.加上档键,点动返回/取消编辑数字参数时,选择参数的位,其他情况用于退出设定模式.Escape用于退出设定模式减速/旋转内部电位器, 按此钮减小速度给定.若加上档键,在点动和电位器模式中改变旋转方向确认参数设定模式中确认所设定的新值. SHIFT+Home回到基本菜单中上档键选择按钮第二功能:Rotationcontrol，Jog，Help，Alarm，Escape, Home⏹-Torque:变频器输出负转矩⏹+Torque:变频器输出正转矩⏹Alarm:变频器有故障报警⏹Enable:恢复出厂值：进入STARTUP/STARTUP Config/Load default菜单,按回车，保存参数方法：进入STARTUP/Save config菜单，按回车变频器调试步骤：Menus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)第一步:变频器自学习1．在设置或修改驱动器或电机参数后再进行自学习。
启动菜单/启动菜单配置/进入安装模式2．由于转子是永磁的，不需要进行磁场自学习，只进行电流自学习。
3．在进行自学习时，应将变频器的Enable（12端子）与+24V（19端子）短接，并使输出接触器吸合及打开抱闸。
最新SIEI西威变频器参数表
＊
TRAVEL
Speed profile
Smooth start spd
mm/s
Multi speed 0
Multi speed 1
Multi speed 2
Multi speed 3
50
＊爬行速度
Multi speed 4
150
＊检修速度
Multi speed 5
1000
＊第一段速度
Multi speed 6
1500
＊第二段速度
Multi speed 7
2000
＊第三段速度
Ramp profile
MR0 acc ini jerk
260
*
MR0 acceleration
600
*
MR0 acc end jerk
650
*
MR0 dec ini jerk
650
*
MR0 deceleration
600
*
MR0 dec end jerk
＊
SGP tran21 h thr
90％
＊
SGP tran32 I thr
6％
SGP tran21 band
5％
SGP tran32 band
4％
Ramp function
Ramp out enable
Enabled
Ramp shape
1.S-Shaped
ed setpoint
Speed ref src/ Speed ref 1 src
西威变频器参数设置表
参数
设定值
说明
STARTUP
DRIVE DATA
Mains voltage
西威 SIEI ADL变频器 调试说明
SIEI变频器调试说明-ADL200一、变频器操作面板说明二、变频器端口功能说明三、可插拔端子（控制回路）分配功能说明四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图五、菜单与调试参数一、变频器操作面板说明BRK 抱闸信号CNT 运行信号EN 变频器使能信号LIM 变频器输出电流达到最大极限电流A-0 零速AL 变频器有故障报警ESC 返回、取消SA VE 保存FIND 参数代码RST 设置报警CUST 显示10参数修改DISP 显示某个目录下的驱动运行参数E 确认▲上翻▼下翻►左翻◄右翻二、变频器端口功能说明L1，L2，L3变频器的输入线U，V，W变频器的输出线+BR1，C 接制动电阻9Enable）使能信号8（FWD）正转 7（REV）反转12（COM）公共端5（SPD1）多段速0 4（SPD2）多段速13（SPD3）多段速256、57（DRIVE OK）故障输出（标准，可更改）54、55（BRAKE）抱闸检测输出（标准，可更改）端子与接线说明一、主线路注意事项1、制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如果接错会损坏变频器2、主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故障.控制线路注意事项采用变频器内部24V时，需要将变频器11、12端子接入回路。
当曳引机在安装与设计相反时，如果要调换方向需要将13，14调换的同时，微机板上A+与A-、B+与B-也要调换。
3接线端子定义可以参考下面接线图三、可插拔端子（控制回路）分配功能说明四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图制动电阻选型实际选用制动电阻时，该表为10% ED的计算值。
而电梯应用的制动周期比较频繁，一般情况选用制动电阻的功率不得小于表中的功率,应该选择偏大些。
同步最好是选择变频器功率的30%。
比如15KW的变频器可以选择15×30%=4.5KW的制动电阻。
西威变频器参数设定
基本情况设定初始急加速（MR0 acc ini jerk ）300加速度（MR0 acceleratlon ）600末端急加速（MR0 acc end jerk ）500初始急减速（MR0 dec ini jerk ）500减速度（MR0 deceleratlon ）600末端急减速（MR0 dec end decel ）500结束时减速度（MR0 end decel ）200平滑起动速度（Smooth start spd ）自学习速（Multi speed1）检修速度（Multi speed2）爬行速度（Multi speed3）速度4（Multi speed4）速度3（Multi speed5）速度2（Multi speed6）额定速度（Multi speed7）速度单位选择（Travel units sel ）减速比（Gearbox ratio ）曳引轮直径（Pulley dlameter ）最大转速范围（Full scale speed ）编码器类型（Speed fbk sel ）标准编码器类型（Std enc type ）标准编码器脉冲（Std enc pulses ）标准编码器模式（Std dig enc mode ）标准编码器电源（Std enc supply ）接触器闭合延时（Cont close delay ）抱闸打开延时（Brake open delay ）平滑启动延时（Smooth start dly ）抱闸闭合延时（Brake close dly ）接触器打开延时（Cont open delay ）SpdP1 gain%Spdl1 gain%SpdP2 gain%Spdl2 gain%SpdP3 gain%Spdl3 gain%Sped 0 enableSped 0 P gain%Sped 0 I gain%滤波时间（Prop fllter ）零速阀值参考（Spd 0 ref thr ）零速阀值参考延时（Spd 0 ref delay ）零速阀值（Spd 0 speed thr ）零速延时（Spd 0 spd delay ）◆ 速度阀值参数（TRAVEL/Speed threshold ）速度P1参数（TRAVEL/Speed reg gains ）参数名称斜坡曲线参数（TRAVEL/Ramp profile ）多段速参数（TRAVEL/Speedproflle ）曳引机参数（STARTUP/STARTUP CONFIG/Mechanical data ）编码器参数（STARUP/STARTUP CONFIG/Encoders conflg ） 电梯时序参数（TRAVE/Lift sequence ）阀值（SGP tran 21 h thr ）阀值（SGP tran 32 thr ）带宽（SGP tran 21 band ）带宽（SGP tran 32 band ）◆ 速度阀值参数（TRAVEL/Speed threshold ）。
西威变频器SIEI—AVYL参数表同步
西威变频器SIEI—A VYL同步参数表一、基本参数二、自学习前参数（电机参数）按Ent键（总之以后只要看到load setup / Yes→Ent No→Esc，只要按Ent），退出界面保存（STARTUP/Save config），然后再次进入Emf constant参数把反电动势常数设为0。
(2) STARTUP/Startup config/Enter.Setup mode AS/SETUP MODE/Autotune/Car Rey/PressKey(3) 在按之前要保证变频器到电机的动力线是通路，短接12号与19号线，显示到70%同时有嗡鸣声，电机会间隔的转动。
退出保存，完成之后设SpdP base vaule，SpdI base vaule参数三、自学习后参数进入Regulation Param/Spd regulator/Base values后，在SpdP base vaule 的菜单下按SHIFT+HELP键查看SpdP max vaule值（根据变频器的功率不同，参数也会随之变化，基本要在10以上），SpdI base vaule参数也是如此。
四、自定位SERVICE/Insert password/28622REGULATION PARAM/Flux regulator/Magnetiz config/Autophasing 快速短接12+19,再+13，变频器进行自定位，电机会微微转动。
五、自定位之后密码：SERVICE/Insert password/28622***参数打完后进入自学习菜单：STARTUP/Startup config/Enter.Setup mode AS/SETUP MODE/Autotune/Car Rey/Press Key在按之前要保证变频器到电机的动力线是通路，短接12号与19号线，按显示到70%同时有嗡鸣声，电机会间隔的转动。
退出保存，完成之后设SpdP base vaule，SpdI base vaule参数***编码器定位：先输密码，SERVICE/Insert password/28622，然后进入REGULATION/Flux regulator/ Magnetiz config/Autophasing 快速短接12+19,再+13，变频器进行自定位，电机会微微转动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西威变频器参数设置思维流程
1开始；上电进入STARTUP按确认进入Startup Config Eenter steup mode进入基本菜单
2变频器设置；确认Drive data确认进入变频器数据设置检查，设置完成后按返回
3电机数据设置；在按下翻键进入Motor data菜单设置电机铭牌参数，设置完成后按按返回退出steup mode下翻进入AUtotune电机自学习4电机自学习；进入AUtotune（电机自学习）下翻到CurrReg start？确认键到CurrReg Press I Kye 按变频器运行键（输出继电器闭和，有使能信号）自学习完成后。
按返回两次推出菜单按确认然后再退出机械数据设置；在按下翻键进入startup config mechanical data（机械数据）菜单设置完成后返回键(GEarbox ratio 减速比），（PULLEY曳引轮直径），（FULL scale speed 电机额定转速）,（Bu Control 制动电阻参数设置）
5编码器配置；然后下翻到startup config Encoders config 菜单进行编码器类型配置设置完成以后按返回键
速度环调准基准植；REGULATIO NPARAM/spd regulatar/spd regulatar values（无齿曳引电机需调节到最大）按SHIFT 再按HELP键可调出基准植
6制动电阻参数设置；在下翻到startup config BUprotection设置制动单元电阻参数按返回退出键Encode Config 在按STARTUP config 确认保存参数
7机械数据设置；在按下翻键进入startup config mechanical data（机械数据）菜单设置完成后返回键
8编码器自学习；进入SERVICE菜单确认进入SERVICE insert password 输入密码确认后下翻到REGULATION PARAM确认到Flux config 确认到Magnetiz config 确认到Autophasing rot start？下翻到Autophasing still start？确认键（开启输出继电器变频器使能信号）学习完成后按返回键到REGULATION PARAM SA VE PARAMETERS 检修，爬行，额定速度设置；TRA VEL/Speed/profile （Mulit Speed1检修速度，）Mulit Speed Mulit 2爬行速度，Mulit Speed3额定速度）都以实际控制要求设置
10保存所有参数；依次进入各级STARTUP/startup config/Save config 然后按确认键保存
10多段速设置；TRA VEL/Ramp profile 根据电梯实际调节控制要设置11电梯时序设置；TRA VEL/ Lift sequence
12 PI植设定（增益菜单设置）；TRA VEL/ Speed reg gians
TRA VEL(传输菜单)
（1）Speed Profile;(1m/s时的多段速度设置)
Multi speed 2 100 HZ
Multi speed 3 980HZ
Multi speed 4 200HZ
(2)Ramp profile
Mr0 acc ini jerk 500 开始加速时加速度
Mr0 acceleration 700 加速度
Mr0 acc end jerk 800 结束加速度时速度
Mr0 dec ini jerk 600 开始减速时减速度
Mr0 deceleration 700 减速度
Mr0 dec end jerk 500 结束减速时减速度
Mr0 end decel 300 结束运行时的减速度。
