怎么设置cad中的图层
cad的图层顺序该怎么设置

cad的图层顺序该怎么设置
对于cad图层的顺序我们需要设置好,这样在画图过程中使用图层才方便。
那么大家知道cad的图层顺序设置吗?下面是店铺整理的cad的图层顺序设置的方法,希望能帮到大家!
cad的图层顺序设置的方法
1、打开图层窗口,改写图层名称,将图层名称前面按显示的前后次序加上序号。
如“01-***”、“02-###”……。
这样做是为了记忆方便,并且图形可以按此顺序排列。
“01-***”显示在最前面。
为了灵活性,序号不一定要连续,中间可留一些空。
2、点击“工具”-“快速选择”,选择“特性”为“图层”、“运算符”为“=等于”,“值”为第一个图层,如“01-***”(下图中图层为“11-区块编号”)。
然后“确定”。
3、点击“工具”-“绘图次序”-“后置”。
注意不是“前置”。
(当然也可以倒过来用前置)
4、重复步骤2、3,依次将各个图层后置。
5、这样就完成了按图层显示次序的排列调整。
最后可以输入命令“RE”,刷新一下显示结果。
cad中怎么设置当前图层

cad中怎么设置当前图层我们在CAD里面使用图层的话一定是使用的当前图层,所以就需要对当前图层进行设置,方法很简单的,并且也方便操作,下面由店铺告诉大家cad中怎么设置当前图层,快跟我一起来学习吧。
cad中设置当前图层的方法一设置cad图层首先要打开cad软件,然后点击图层特性管理器。
在图形特性管理器中可以点击按钮新建图层,右侧的是新建冻结图层。
在新建的图层中可以修改图层的名称。
点击图层颜色处可以根据需要改变图层的颜色。
点击图层线型处可以改变图层的线型,比如改成点划线形式。
点击图层线宽处可以改变图层的线宽,不过要打开显示线宽才能看见。
在图层特性管理器的前面可以选择开关图层、冻结图层和锁定图层。
cad中设置当前图层的方法二图层的定义,是整个CAD软件最为关键的设置,而实际上真正能把图层设置地清晰有条理的人并不多。
那么图层的设置有哪些原则呢?第一,在够用的基础上越少越好。
不管是什么专业、什么阶段的图纸,图纸上所有的图元可以按照一定的规律来组织整理。
比如说,建筑专业的平面图,就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层,然后在画图的时候,分别应该在哪个类别的,就把该图元放到相应得图层中去。
只要图纸中所有的图元都能有适当的归类办法了,那么图层设置的基础就搭建好了。
但是,图元分类是不是越细越好呢?也不尽然。
因此,图层设置的第一原则是在够用的基础上越少越好。
两层含义:1.够用;2.精简。
根据自己的专业的情况不一样,可以自己琢磨,适合自己的才是最合理的。
第二,0层的使用。
很多人喜欢在0层上画图,因为0层是默认层,白色是0层的默认色,因此,有时候看上去,屏幕上白花花一片。
这样做不可取。
不建议在0层上是随意画图。
而建议用来定义块。
定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块。
这样,在插入块时,插入时是哪个层,块就是那个层了。
第三,图层颜色的定义。
图层的设置有很多属性,在设置图层时,除了图名,还应该定义好相应的颜色、线形、线宽。

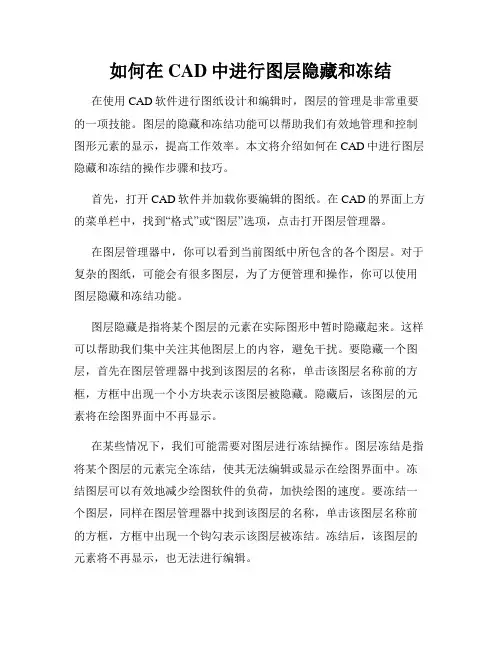

如何在CAD中进行图层隐藏和冻结

如何在CAD中进行图层隐藏和冻结在使用CAD软件进行图纸设计和编辑时,图层的管理是非常重要的一项技能。
图层的隐藏和冻结功能可以帮助我们有效地管理和控制图形元素的显示,提高工作效率。
本文将介绍如何在CAD中进行图层隐藏和冻结的操作步骤和技巧。
首先,打开CAD软件并加载你要编辑的图纸。
在CAD的界面上方的菜单栏中,找到“格式”或“图层”选项,点击打开图层管理器。
在图层管理器中,你可以看到当前图纸中所包含的各个图层。
对于复杂的图纸,可能会有很多图层,为了方便管理和操作,你可以使用图层隐藏和冻结功能。
图层隐藏是指将某个图层的元素在实际图形中暂时隐藏起来。
这样可以帮助我们集中关注其他图层上的内容,避免干扰。
要隐藏一个图层,首先在图层管理器中找到该图层的名称,单击该图层名称前的方框,方框中出现一个小方块表示该图层被隐藏。
隐藏后,该图层的元素将在绘图界面中不再显示。
在某些情况下,我们可能需要对图层进行冻结操作。
图层冻结是指将某个图层的元素完全冻结,使其无法编辑或显示在绘图界面中。
冻结图层可以有效地减少绘图软件的负荷,加快绘图的速度。
要冻结一个图层,同样在图层管理器中找到该图层的名称,单击该图层名称前的方框,方框中出现一个钩勾表示该图层被冻结。
冻结后,该图层的元素将不再显示,也无法进行编辑。
除了隐藏和冻结整个图层,CAD软件还提供了一种更精细的操作,即图层过滤。
图层过滤可以帮助我们在一个图层中只显示指定的元素,隐藏其他不需要的元素。
要进行图层过滤操作,可以在图层管理器中找到要过滤的图层,点击该图层名称后面的“过滤”按钮。
在弹出的对话框中,你可以选择过滤标准,如颜色、线型等,只显示符合条件的元素。
通过图层过滤,我们可以更加灵活地控制图层中元素的显示和隐藏,提高编辑效率。
除了图层隐藏和冻结功能,CAD软件还提供了其他一些有用的工具,如图层锁定、图层颜色设置等。
图层锁定可以防止误操作,将某个图层的元素锁定,无法进行编辑和移动。

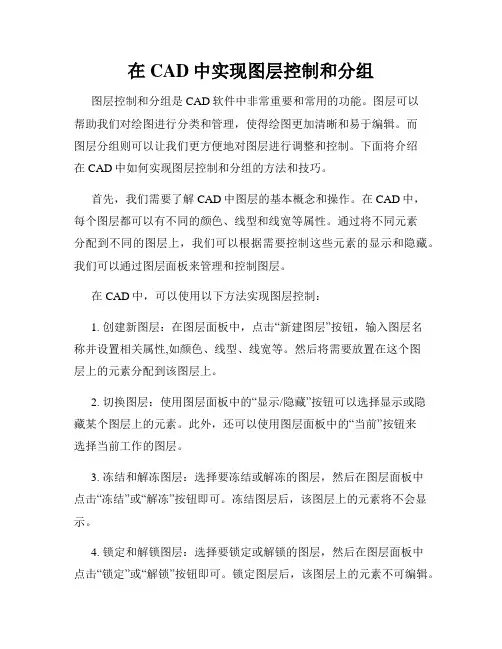

在CAD中实现图层控制和分组

在CAD中实现图层控制和分组图层控制和分组是CAD软件中非常重要和常用的功能。
图层可以帮助我们对绘图进行分类和管理,使得绘图更加清晰和易于编辑。
而图层分组则可以让我们更方便地对图层进行调整和控制。
下面将介绍在CAD中如何实现图层控制和分组的方法和技巧。
首先,我们需要了解CAD中图层的基本概念和操作。
在CAD中,每个图层都可以有不同的颜色、线型和线宽等属性。
通过将不同元素分配到不同的图层上,我们可以根据需要控制这些元素的显示和隐藏。
我们可以通过图层面板来管理和控制图层。
在CAD中,可以使用以下方法实现图层控制:1. 创建新图层:在图层面板中,点击“新建图层”按钮,输入图层名称并设置相关属性,如颜色、线型、线宽等。
然后将需要放置在这个图层上的元素分配到该图层上。
2. 切换图层:使用图层面板中的“显示/隐藏”按钮可以选择显示或隐藏某个图层上的元素。
此外,还可以使用图层面板中的“当前”按钮来选择当前工作的图层。
3. 冻结和解冻图层:选择要冻结或解冻的图层,然后在图层面板中点击“冻结”或“解冻”按钮即可。
冻结图层后,该图层上的元素将不会显示。
4. 锁定和解锁图层:选择要锁定或解锁的图层,然后在图层面板中点击“锁定”或“解锁”按钮即可。
锁定图层后,该图层上的元素不可编辑。
以上是CAD中基本的图层控制方法。
接下来,我们将介绍如何使用图层分组来更好地管理和控制图层。
首先,我们打开图层面板,在面板上方找到一个“创建图层组”按钮。
点击该按钮,输入图层组的名称。
然后,我们将需要分组的图层按照顺序依次选择,然后在图层面板中点击右键,选择“添加到图层组”选项。
这样,选择的图层将被添加到该图层组中。
接着,我们可以使用图层面板右侧的“展开图层组”按钮,展开或折叠图层组,以便更好地管理和控制图层。
使用图层分组的好处是可以更方便地对图层进行调整和控制。
例如,我们可以同时隐藏或显示某个图层组中的所有图层,而不需要逐个选择和操作图层。
autocad图层标准设置

autocad图层标准设置Autocad图层标准设置。
在使用Autocad进行绘图时,图层的设置是非常重要的,它能够帮助我们更好地组织和管理绘图内容,提高绘图效率。
因此,本文将介绍Autocad图层标准设置的相关内容,希望能够对大家有所帮助。
首先,我们需要了解Autocad中图层的概念。
在Autocad中,图层可以理解为不同元素的集合,我们可以通过将不同的元素放置在不同的图层上来实现对元素的管理和控制。
比如,我们可以将建筑物的外墙、内墙、门窗等元素分别放置在不同的图层上,这样在后续的编辑和显示时就可以分别控制这些元素。
其次,我们需要了解Autocad中图层的属性设置。
在进行图层设置时,我们可以对每个图层进行属性设置,包括图层的名称、颜色、线型、线宽等。
这些属性设置可以帮助我们更清晰地识别和区分不同的图层,提高绘图的准确性和可读性。
接下来,我们将介绍Autocad中图层标准设置的具体步骤。
首先,我们需要打开Autocad软件,在绘图界面中找到图层管理器,点击打开。
在图层管理器中,我们可以看到当前文件中已经存在的图层,以及它们的属性设置。
我们可以对已有的图层进行修改,也可以新建图层。
在设置图层属性时,我们需要注意选择合适的颜色、线型和线宽,以便在后续的绘图和显示中能够清晰地看到不同的图层元素。
除此之外,我们还可以通过图层过滤器和冻结/解冻功能来进一步管理和控制图层。
通过设置图层过滤器,我们可以只显示特定的图层元素,这样可以帮助我们更好地进行绘图和编辑。
而通过冻结/解冻功能,我们可以暂时隐藏或显示某些图层,这样可以帮助我们在绘图过程中更加集中精力进行相关元素的编辑和设计。
最后,我们需要注意在绘图过程中对图层的合理使用。
在进行绘图时,我们应该根据实际需要合理设置图层,避免图层设置过多或过少,这样可以帮助我们更好地管理和控制绘图内容。
另外,我们还需要定期对图层进行整理和清理,删除不必要的图层,以保持文件的清晰和整洁。

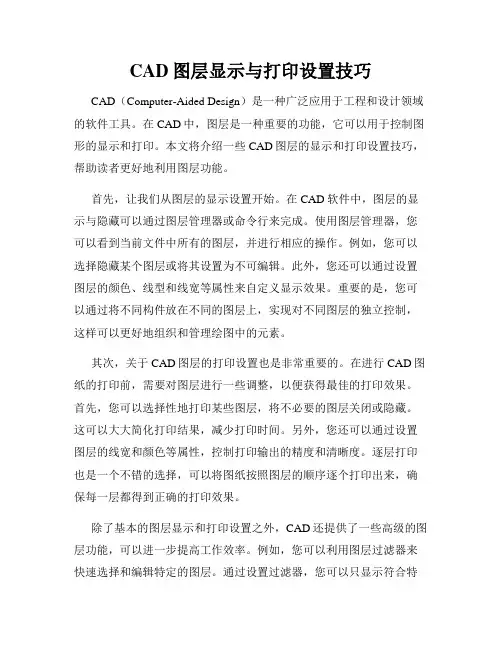

CAD图层显示与打印设置技巧

CAD图层显示与打印设置技巧CAD(Computer-Aided Design)是一种广泛应用于工程和设计领域的软件工具。
在CAD中,图层是一种重要的功能,它可以用于控制图形的显示和打印。
本文将介绍一些CAD图层的显示和打印设置技巧,帮助读者更好地利用图层功能。
首先,让我们从图层的显示设置开始。
在CAD软件中,图层的显示与隐藏可以通过图层管理器或命令行来完成。
使用图层管理器,您可以看到当前文件中所有的图层,并进行相应的操作。
例如,您可以选择隐藏某个图层或将其设置为不可编辑。
此外,您还可以通过设置图层的颜色、线型和线宽等属性来自定义显示效果。
重要的是,您可以通过将不同构件放在不同的图层上,实现对不同图层的独立控制,这样可以更好地组织和管理绘图中的元素。
其次,关于CAD图层的打印设置也是非常重要的。
在进行CAD图纸的打印前,需要对图层进行一些调整,以便获得最佳的打印效果。
首先,您可以选择性地打印某些图层,将不必要的图层关闭或隐藏。
这可以大大简化打印结果,减少打印时间。
另外,您还可以通过设置图层的线宽和颜色等属性,控制打印输出的精度和清晰度。
逐层打印也是一个不错的选择,可以将图纸按照图层的顺序逐个打印出来,确保每一层都得到正确的打印效果。
除了基本的图层显示和打印设置之外,CAD还提供了一些高级的图层功能,可以进一步提高工作效率。
例如,您可以利用图层过滤器来快速选择和编辑特定的图层。
通过设置过滤器,您可以只显示符合特定条件的图层,比如特定的颜色或线型。
这可以帮助您更快地定位和修改需要处理的元素,提高工作效率。
此外,CAD软件还提供了图层组的功能。
通过将相关的图层组合在一起,您可以进行集中管理。
例如,您可以为建筑图纸创建一个图层组,为电气图纸创建另一个图层组,并可以根据需要添加或删除图层。
这种组织结构可以更好地管理和维护图层,使其更加符合项目的需求。
最后,我想提醒大家注意CAD图层的命名规范。
良好的图层命名规范可以使图层更易于管理和识别。
CAD图层的锁定与设置方法

CAD图层的锁定与设置方法在CAD软件中,图层是一个非常重要的概念,它用于组织和管理绘图中的元素。
在绘图过程中,有时我们需要锁定某些图层,以防止其上的元素被无意中修改或移动。
同时,我们也需要了解如何对图层进行设置,以便更好地控制绘图的可视化效果。
本文将介绍CAD图层的锁定与设置方法。
首先,让我们来了解一下如何锁定图层。
在CAD软件中,通过锁定图层可以防止其上的元素被修改或移动。
要锁定图层,我们需要执行以下几个步骤:1. 打开CAD软件并打开你的绘图文件。
2. 在软件的工具栏上找到“图层管理器”按钮并点击打开图层管理器面板。
3. 在图层管理器面板中,你可以看到所有的图层列表。
找到你想要锁定的图层,并在该图层名称的前面勾选“锁定”选项。
4. 确定以后,该图层上的元素将被锁定,无法被修改或移动。
需要注意的是,锁定图层仅限于当前绘图文件。
如果你将文件另存为另一个名称或创建新的绘图文件,则锁定的图层设置将不再适用。
除了锁定图层,我们还需要了解如何设置图层的显示属性,以便更好地控制绘图的可视化效果。
在CAD软件中,我们可以设置图层的颜色、线型、线宽等属性。
以下是一些常用的设置方法:1. 改变图层颜色:在图层管理器中,找到你想要设置颜色的图层,并点击图层名称后面的颜色窗口。
弹出的颜色选择器中,选择你想要的颜色并点击确定。
2. 改变线型:在图层管理器中,找到你想要修改线型的图层,并在该图层的“线型”列中选择一个合适的线型。
如果你想要使用其他线型,则可以点击“其他”选项,并在弹出的对话框中选择更多线型。
3. 改变线宽:在图层管理器中,找到你想要修改线宽的图层,并在该图层的“线宽”列中选择一个合适的线宽。
默认情况下,CAD软件将使用“默认”线宽,但你也可以选择其他线宽。
通过以上的设置方法,我们可以根据实际需求来调整图层的显示属性,以获得更好的绘图效果。
最后,由于每个CAD软件的界面和功能略有不同,上述方法仅适用于一般的CAD软件。
如何在CAD中使用图层管理工具

如何在CAD中使用图层管理工具图层管理是使用CAD软件中非常重要的功能之一,它可以帮助用户更好地组织和控制绘图元素。
通过使用图层管理工具,用户能够轻松地管理和编辑图层属性,实现更高效的绘图过程。
下面将介绍如何在CAD中使用图层管理工具。
首先,在打开的CAD绘图文件中,我们可以找到位于界面底部的图层管理器。
点击该标识,可以打开图层管理器面板。
图层管理器面板显示了当前绘图文件中的所有图层信息,包括图层的名称、颜色、线型以及可见性等。
在图层管理器面板中,我们可以进行图层的创建、删除、重命名、隐藏和显示等操作。
点击右上角的“新建图层”按钮,可以创建新的图层。
在弹出的对话框中,我们可以输入新图层的名称,并选择其它属性,如颜色和线型等。
创建完图层后,点击“确定”按钮即可。
删除图层的操作也非常简单。
选中要删除的图层,右键点击图层名称,在弹出的菜单中选择“删除”。
CAD会弹出一个确认对话框,再次确认要删除该图层后,点击“是”即可完成删除操作。
重新命名图层的方法也很类似。
选中要重新命名的图层,右键点击图层名称,在弹出的菜单中选择“重命名”。
然后,我们可以在弹出的编辑框中修改图层名称,并点击“确定”按钮保存修改。
隐藏和显示图层可以通过图层管理器面板中的复选框来实现。
选中要隐藏的图层前面的复选框,即可隐藏该图层的显示。
同样地,选中该复选框可以重新显示该图层。
在图层管理器面板中,我们还可以对图层的可见性、冻结状态、锁定状态以及打印属性进行设置。
例如,通过选中图层名称前面的“V”图标,我们可以将图层设置为可见或隐藏。
选中“F”图标可以冻结或解冻图层,在冻结状态下,该图层的显示内容将被隐藏。
选中“L”图标可以锁定或解锁图层,在锁定状态下,该图层的内容将不能被修改。
通过选中“打印”列的复选框,可以将图层的内容打印出来。
除了以上的基本操作,图层管理器面板还提供了更高级的功能,如图层的属性过滤、图层的排序和图层的组合等。
这些功能可以帮助用户更好地管理和控制大量图层的显示和编辑。
CAD层管理和显示设置的快捷键

CAD层管理和显示设置的快捷键在CAD软件中,层管理和显示设置是设计和绘图过程中必不可少的功能。
为了提高效率和操作的便捷性,CAD软件通常提供了一系列快捷键,用于一键切换、隐藏和显示图层,以及调整图层的显示属性。
本文将介绍CAD层管理和显示设置的常用快捷键,帮助用户更快速地操作和调整图纸的图层。
一、图层快捷键1. 新建图层:Ctrl + Shift + N快速新建一个空白图层,方便用户进行图层的整理和管理。
2. 切换当前图层:Ctrl + Space通过按下该快捷键,用户可以快速切换当前正在编辑的图层,提高作图效率。
3. 打开图层管理器:Ctrl + L快速打开图层管理器,用于对图层进行编辑、切换和设置。
4. 隐藏或显示选定图层:Ctrl + H选中一个或多个图层后,按下该快捷键,可以快速隐藏或显示选定的图层。
5. 禁用或启用选定图层:Ctrl + D选中一个或多个图层后,按下该快捷键,可以禁用或启用选定的图层,禁用的图层将不显示在图纸中。
6. 锁定或解锁选定图层:Ctrl + Shift + L选中一个或多个图层后,按下该快捷键,可以锁定或解锁选定的图层,锁定的图层将不可编辑。
7. 切换特定图层的锁定和解锁状态:Ctrl + Shift + C快速切换当前选中图层的锁定和解锁状态,方便用户对特定图层进行编辑。
二、图层显示设置快捷键1. 打开图层属性管理器:Ctrl + Shift + P快速打开图层属性管理器,用于对图层的显示属性进行设置和调整。
2. 打开图层过滤器:Ctrl + L + F快速打开图层过滤器,用于按条件过滤显示图层。
3. 打开图层状态管理器:Ctrl + Shift + S快速打开图层状态管理器,用于查看和调整图层的可见性和冻结状态。
4. 切换图层的显示方式:Ctrl + Shift + V快速切换图层的显示方式,包括显示图层的颜色、线型和线宽等属性。
5. 设置图层的线型比例尺:Ctrl + Shift + P + S快速设置图层的线型比例尺,用于控制图层中线型的显示比例。
如何在CAD软件中进行图层管理和布局设置

如何在CAD软件中进行图层管理和布局设置CAD软件是一款强大的设计工具,广泛应用于建筑、机械等领域。
在设计过程中,图层管理和布局设置是非常重要的一部分,可以提高设计效率和准确性。
本文将介绍如何在CAD软件中进行图层管理和布局设置,以帮助您更好地运用这款工具。
首先,让我们来了解如何进行图层管理。
图层管理允许用户对设计中的各个元素进行分组,并设置其可见性、颜色、线型等属性。
通过合理管理图层,可以使设计更加有序和易于编辑。
在CAD软件中,可以通过以下步骤进行图层管理:1. 打开CAD软件并打开需要操作的文件。
2. 在界面上方的菜单栏中,选择“格式”或“图层”(不同版本的CAD 软件可能有些许差异)。
3. 在弹出的图层管理器中,您可以看到当前文件中的所有图层。
您可以通过勾选/取消勾选图层前的方框来设置图层的可见性。
勾选表示该图层可见,而取消勾选则表示该图层不可见。
4. 您可以通过双击图层名称,或者选择图层后点击“属性”按钮,进一步设置图层的颜色、线型等属性。
根据实际需要,您可以设置不同图层的不同属性,以实现更好的设计效果。
5. 如果需要创建新的图层,可以点击“新建”按钮,并按照提示填写图层名称和其他属性信息。
通过上述步骤,您就可以进行图层管理,灵活控制设计元素的可见性和属性,提高设计效率和准确性。
接下来,我们来了解如何进行布局设置。
布局设置允许用户根据实际需求,设置图纸的大小、比例尺和打印样式等,以便将设计结果输出为打印文件。
在CAD软件中,可以通过以下步骤进行布局设置:1. 在图层管理器中,选择“布局”。
2. 在弹出的布局列表中,可以看到当前文件中的所有布局。
一般情况下,CAD软件会默认创建一个名为“模型”的布局,用于设计元素的绘制和编辑。
您可以在“模型”布局上进行设计,并在其他布局中预览和打印。
3. 如果需要创建新的布局,可以点击“新建布局”按钮,并按照提示填写布局名称和其他设置信息。
4. 在布局中,您可以通过调整图纸的大小和比例尺,来适配实际打印需要。
CAD中的图层颜色与线型配置方法

CAD中的图层颜色与线型配置方法在CAD软件中,对图层进行适当的颜色和线型配置是非常重要的,它能够帮助我们更好地分辨不同的图元、对象以及其它图形要素,提高我们的绘图效率和精度。
下面,我们将重点介绍一些图层颜色与线型配置的方法。
首先,我们需要了解CAD软件中的图层概念。
图层是CAD软件中对图形对象进行分类和组织的一种方式,通过不同的图层可以将不同的对象进行分离,方便查找和修改。
在操作CAD软件时,我们可以对每个图层进行不同的颜色和线型配置。
要进行图层颜色与线型配置,我们可以通过以下几个步骤实现:第一步,打开CAD软件,在绘图界面中选择“属性”或“图层属性管理器”。
这个选项通常可以在顶部菜单栏或右键快捷菜单中找到。
打开属性管理器后,我们可以看到一个图层列表。
第二步,选择要进行配置的图层。
在属性管理器中,我们可以看到不同图层的名称和一些基本属性。
选择我们需要配置的图层,通常是点击图层名称的左侧空白处。
第三步,配置图层的颜色。
在属性管理器的底部,我们可以看到一个“颜色”选项框。
点击该选项框后,会弹出一个颜色选择器。
在颜色选择器中,我们可以选择不同的颜色,例如红色、绿色、蓝色等。
选择完颜色后,点击确定按钮即可将该颜色应用到所选图层。
第四步,配置图层的线型。
在属性管理器的底部,我们可以看到一个“线型”选项框。
点击该选项框后,会弹出一个线型选择器。
在线型选择器中,我们可以选择不同的线型,例如实线、虚线、点线等。
选择完线型后,点击确定按钮即可将该线型应用到所选图层。
通过以上步骤,我们可以简单地对图层进行颜色和线型配置。
在配置图层颜色和线型时,需要注意以下几点:1. 不同的CAD软件可能在操作上略有差异,但原理是类似的。
根据实际情况,灵活使用软件的帮助文档和在线资源。
2. 在配置图层颜色和线型时,要根据实际需要选择合适的颜色和线型。
颜色的选择应该能够使不同对象之间的区分清晰,线型的选择应该符合实际绘图需求。
3. 在进行CAD绘图时,可以为不同的图层设置不同的颜色和线型。
CAD图层的打印与输出设置方法

CAD图层的打印与输出设置方法CAD软件是一种广泛应用于制图、设计和建筑行业的工具。
通过CAD软件,用户可以创建和编辑各种类型的图纸和设计图。
为了确保打印和输出的图层与设计图完全一致,正确的CAD图层的打印与输出设置方法至关重要。
下面将介绍一些常用的设置方法。
第一步是选择我们需要打印或输出的CAD图层。
在CAD软件中,通常可以通过“图层管理器”或类似的功能来选择和管理图层。
在打印和输出之前,确保所选的图层是我们想要显示和打印的图层。
第二步是设置图层的可见性。
在CAD软件中,每个图层都有一个可见性选项。
通过设置图层的可见性,我们可以选择是否在打印和输出中包含该图层。
如果我们不想在输出中显示某个图层,可以将其设置为不可见。
第三步是设置图层的颜色。
在CAD软件中,每个图层都可以具有自己的颜色。
通过设置图层的颜色,我们可以为每个图层分配不同的颜色,从而在打印和输出中区分不同的部分。
例如,我们可以将墙壁设置为灰色,窗户设置为蓝色,以便在打印和输出中清楚地看到它们。
第四步是设置线型。
在CAD软件中,我们可以将不同的线型分配给不同的图层。
通过设置线型,我们可以为每个图层选择适当的线型,例如实线、虚线或点线。
这样,在打印和输出中,我们可以清楚地区分不同的线型,以达到更好的视觉效果。
第五步是设置线宽。
在CAD软件中,我们可以为每个图层设置不同的线宽。
通过设置线宽,我们可以控制每个图层在打印和输出中的线条粗细。
较粗的线宽通常用于突出显示图纸中的重要部分,而较细的线宽则用于其他一般部分。
第六步是设置图层的打印范围。
在CAD软件中,我们可以选择打印或输出整个图纸或只打印或输出特定的区域。
通过设置打印范围,我们可以根据需要选择要打印或输出的特定区域,以减少纸张浪费并提高效率。
第七步是设置纸张大小和方向。
在CAD软件中,我们可以选择适当的纸张大小和方向,以确保打印和输出的图纸与我们的需求相匹配。
常见的纸张大小包括A4、A3、A2等,并且可以选择横向或纵向方向。
cad图层设置标准模板

cad图层设置标准模板在使用CAD软件进行设计时,图层的设置显得非常重要。
正确的图层设置可以极大地提高设计效率,同时保证图纸的规范性和统一性。
下面介绍如何设置CAD图层标准模板。
一、新建模板打开CAD软件,并选择新建模板。
在模板管理器中选择一个已有的模板或者创建一个新的模板。
命名要简洁清晰,便于识别。
新建模板后,需要设置视窗和图层。
二、设置视窗视窗设置是指确定设计图纸的画布大小和边框大小。
为了更好地呈现设计效果,视窗的大小应该根据设计图纸的实际尺寸来确定。
在设置视窗时,需要先确定视口的大小,再将视口放入视窗中。
三、设置图层1.命名图层图层命名应该遵循一定的规则,以便于对图层进行管理和使用。
命名规范一般采用以下形式:对象+性质/功能+颜色。
2.设置图层属性在命名好图层后,我们需要设置每个图层的颜色、线型、线宽等属性。
其中颜色是最重要的属性之一,因为颜色的不同可以用来区分图形的不同部分和性质。
3.设置图层关系图层之间可以有不同的关系,如嵌套、并列、相互独立等。
这些关系需要在图层设置时进行确定,以便于进行后续的图层管理和编辑。
四、保存模板完成以上设置后,我们需要将模板保存下来以备后续使用。
保存时,应该注意将视窗和图层的设置一同保存下来,以便于在以后的设计中直接调用。
为了更方便地使用和管理CAD图层标准模板,我们可以将其保存在默认路径下,并进行备份。
同时,需要定期更新和调整模板,以适应实际需求和变化。
总结CAD图层设置标准模板是CAD软件设计的重要环节之一。
正确的图层设置可以大幅提高设计效率,保证图纸的规范性和统一性。
在设置模板时,需要注意命名规范、视窗设置和图层属性的选取和调整。
同时,需要定期更新和备份模板,以适应实际需求和变化。
如何在CAD中创建自定义图层样式

如何在CAD中创建自定义图层样式在CAD软件中,图层样式是非常重要的。
通过使用自定义图层样式,我们可以根据需要方便地管理和控制绘图对象的外观。
下面将介绍如何在CAD中创建自定义图层样式。
1. 打开CAD软件并创建一个新的绘图文件。
2. 在绘图界面的右下角点击“图层属性管理器”按钮,打开图层属性管理器面板。
3. 在图层属性管理器面板中,点击“新建图层”按钮,创建一个新的图层。
4. 在弹出的对话框中,输入图层的名称,并选择图层的颜色、线型和线宽等属性。
这些属性将决定图层的外观。
5. 点击“确定”按钮,创建完成图层。
6. 在图层属性管理器面板中,选择新创建的图层,并点击“设置当前”按钮,将该图层设置为当前图层。
7. 在绘图界面中,绘制一些对象。
这些对象将会自动放置在当前图层上。
8. 如果需要修改图层的样式,可以在图层属性管理器面板中选择相应的图层,然后点击“修改图层属性”按钮。
在弹出的对话框中,可以修改图层的颜色、线型和线宽等属性。
9. 如果需要删除图层,可以在图层属性管理器面板中选择相应的图层,然后点击“删除”按钮。
通过上述步骤,我们可以在CAD软件中创建自定义的图层样式,并轻松控制绘图对象的外观。
这样可以使我们的绘图工作更加高效和专业。
除了上述基本操作外,CAD软件还提供了许多高级的图层管理功能,例如图层滤镜、图层组等。
这些功能可以帮助我们更好地组织和管理复杂的绘图过程。
需要注意的是,图层样式的设置应根据绘图的需要进行调整。
不同的绘图任务可能需要不同的图层样式。
因此,在使用CAD软件进行绘图时,我们应根据具体情况灵活运用图层样式功能。
总结起来,CAD软件中的图层样式是非常重要的,通过合理使用图层样式,我们可以方便地管理绘图对象的外观,并达到更好的效果。
通过上述介绍,相信大家已经了解如何在CAD中创建自定义图层样式,并可以将其应用于实际的绘图工作中了。
希望这篇文章对大家有所帮助。
CAD中图层显示和架构模块的设置教程

CAD中图层显示和架构模块的设置教程CAD软件是一款常用于设计和绘图的工具,它的功能强大且灵活。
在进行CAD设计过程中,我们经常需要对图层进行显示设置,同时也需要灵活运用架构模块来辅助设计工作。
本教程将为大家详细介绍CAD中图层显示和架构模块的设置方法。
首先,我们来讲解图层显示的相关设置。
在CAD软件中,图层的作用相当于透明薄膜,可以用来存放不同物体或元素,以便于在绘图过程中进行控制。
图层的显示设置可以通过“图层管理器”进行调整。
1. 打开CAD软件,在界面的右下方找到“图层管理器”按钮,点击打开图层管理器。
2. 在图层管理器界面中,可以看到当前文档中的所有图层列表。
选中某个图层,可以对其进行相关属性的设定。
3. 在图层属性中,我们可以设置图层的颜色、线型、线宽等。
通过调整这些属性,可以使绘图更加直观和清晰。
4. 此外,在图层管理器界面还可以对图层进行隐藏或显示的设置。
选中某个图层,点击“冻结”即可隐藏该图层,点击“解冻”可以重新显示该图层。
通过以上步骤,我们可以对CAD软件中的图层进行显示和隐藏的设置,提高工作效率和绘图效果。
接下来,让我们来了解一下CAD中的架构模块设置方法。
架构模块是CAD软件中的一种功能强大的工具,它可以帮助我们在设计中实现一些复杂的结构和布局效果。
下面是架构模块设置的详细介绍。
1. 打开CAD软件,选择“插入”-“块定义”。
2. 在弹出的对话框中,点击“浏览”选择要插入的架构模块文件。
3. 确定选择后,CAD会弹出另一个对话框,可以在这里对插入的架构模块进行缩放、旋转、镜像等操作。
4. 调整好设置后,点击“确定”,CAD会将选中的架构模块插入到当前文档中。
通过以上步骤,我们可以将预先设计好的架构模块插入到CAD软件中,并根据需要进行调整和编辑。
架构模块的使用可以大大提高CAD设计的效率和精确度。
总结起来,本教程详细介绍了CAD软件中图层显示和架构模块的设置方法。
通过对图层的显示和属性的调整,可以使绘图更加清晰和直观;而通过插入和编辑架构模块,可以实现设计中的复杂结构和布局需求。
CAD中图层切换与显示方式调整技巧

CAD中图层切换与显示方式调整技巧CAD是一款广泛应用于设计和绘图领域的软件,它提供了丰富的功能和工具来支持构图和设计的过程。
其中,图层的切换和显示方式的调整是使用CAD时常常会用到的技巧。
本文将介绍一些相关技巧,帮助读者更好地掌握CAD的使用。
一、图层切换技巧1. 使用快捷键在CAD中,我们可以通过按下快捷键来快速切换图层。
例如,按下"L"键可以打开图层管理器,然后按下图层名前的数字键来切换到对应的图层。
2. 使用图层管理器图层管理器提供了直观的图层列表,可以方便地切换图层。
我们可以通过在菜单栏中选择“格式”→“图层”来打开图层管理器。
然后,我们可以单击图层列表中的图层名来进行切换。
3. 使用图层工具栏图层工具栏是CAD界面中的一个常用工具栏,在默认情况下是隐藏的。
我们可以通过点击“视图”→“工具栏”→“图层”来显示图层工具栏。
然后,我们可以直接在工具栏中选择需要切换的图层。
二、显示方式调整技巧1. 单个图层的显示与隐藏在CAD中,我们可以将某个图层的显示与隐藏进行调整。
我们可以通过图层管理器中的列表中找到需要调整的图层,然后勾选或取消勾选图层前的方框来控制该图层的显示或隐藏。
2. 多个图层的显示与隐藏有时候,我们需要同时显示或隐藏多个图层。
在CAD中,我们可以通过选择要调整的图层,然后点击鼠标右键,在弹出的菜单中选择“冻结”或“解冻”来实现相应操作。
此外,我们也可以通过点击图层管理器中的“显示/隐藏”按钮来快速切换多个图层的显示与隐藏。
3. 图层的颜色、线型与线宽调整除了显示与隐藏外,我们还可以调整图层的颜色、线型与线宽。
在图层管理器中,我们可以找到需要调整的图层,然后双击图层名称,在弹出的“图层属性管理器”窗口中选择合适的颜色、线型和线宽。
4. 图层的透明度调整CAD中的图层透明度调整功能可以使得绘制的内容与背景之间形成适当的对比。
我们可以通过在图层管理器中选择需要调整的图层,然后在“图层属性管理器”窗口中调整透明度滑块来实现图层透明度的调整。
CAD修改图层设置方法

CAD修改图层设置方法CAD修改图层设置方法用CAD绘图的时候,由于某种原因需要修改图层,如果你不知道修改图层的方法的话,那就有点麻烦了,下面是YJBYS店铺整理的AutoCAD修改图层的方法介绍,希望对你有帮助!一、“AutoCAD2013打开和关闭图层可见性” :打开图层时图层上的所有对象都显示在AutoCAD2013视图中。
关闭的图层不显示也不能打印图层上的图形对象。
方法一:1.在AutoCAD2013图层工具栏上,点击“图层”按钮。
2.打开图层名称下拉列表,此下拉列表列出了AutoCAD2013所有图层。
3.在需要关闭的图层名称左侧点击“黄色灯泡” ,灯泡将变为蓝色 a,关闭该图层。
方法二:在图层特性管理器对话框中点击图层右侧的“黄色灯泡”,灯泡将变为蓝色,此时该图层由打开变为关闭。
再次点击“蓝色灯泡”,会变为“黄色灯泡”,即可打开该图层。
如果灯泡为黄色,则表示该图层已打开,蓝色灯泡为关闭。
二、“A utoCAD2013冻结和解冻图层”:在AutoCAD2013所有视口中冻结选定的图层。
冻结图层可以加快视图缩放、移动等操作的运行速度,增强对象选择的性能,并减少复杂图形重新生成的.计算时间。
冻结与关闭图层的区别是,冻结可以加快重新生成图形的计算时间。
如果图形简单,用户可能感觉不到冻结图层提高的速度。
1.冻结方法:点击“黄色太阳图标” ,图标变为“蓝色雪花图标” ,即可将该层冻结。
2.解冻方法:再次点击“蓝色雪花图标”,图标变为“黄色太阳图标”,即可将该图层解冻。
三、“AutoCAD2013锁定和解锁图层” :AutoCAD2013被锁定的图层中所有的对象仍然显示在视图中,可以打印,但无法修改图形对象。
用户可以在被锁定的图层上绘制新的图形,也可以使用对象捕捉命令捕捉目标点。
1.锁定方法:点击“解锁图标”,图标变为“锁定图标” ,即可将该图层锁定。
2.解锁方法:再次“锁定图标”,图标变为“解锁图标”,即可将该图层解锁。
使用CAD进行图层颜色与填充的调整方法

使用CAD进行图层颜色与填充的调整方法CAD软件被广泛应用于工程设计和绘图领域。
在CAD中,图层的颜色和填充可以起到非常重要的作用,能够帮助我们更好地理解和展示设计图纸。
本文将介绍如何使用CAD进行图层颜色和填充的调整。
首先,我们需要打开CAD软件并加载我们需要调整的图纸。
接下来,选择“图层”选项卡,可以看到当前图纸中所有的图层。
通过双击图层,我们可以打开“图层属性管理器”,在这里可以对图层的属性进行调整。
首先,我们来调整图层的颜色。
在“图层属性管理器”中,可以看到“颜色”这一栏。
点击颜色旁边的方框,可以打开颜色选择器。
在这个选择器中,我们可以选择想要的颜色。
选择完颜色后,点击确定即可完成图层颜色的调整。
需要注意的是,颜色的调整不仅可以从已有的预设颜色中选择,还可以选择自定义颜色。
接下来,我们来调整图层的填充。
在“图层属性管理器”中,可以看到“填充”这一栏。
点击填充旁边的方框,可以打开填充样式管理器。
在填充样式管理器中,可以选择和编辑各种填充样式,如实心填充、斜线填充、网格填充等。
选择一个填充样式后,点击确定即可完成图层填充的调整。
另外,CAD还提供了一些进一步的图层属性调整选项。
我们可以通过调整图层的线型、线宽、透明度、打印样式等属性来满足针对不同目的的需求。
这些调整项可以在“图层属性管理器”中的其他选项栏中找到。
同时,CAD还提供了一些快捷操作来调整图层的颜色和填充。
我们可以使用“实体属性编辑器”来直接调整多个实体的颜色和填充。
在CAD中选择要编辑的实体,然后右键点击实体,选择“属性”选项,可以打开“实体属性编辑器”。
在这里,我们可以选择要调整的属性,如颜色、填充等,然后选择想要的颜色和填充样式,点击确定即可完成调整。
总结一下,使用CAD进行图层颜色和填充的调整方法非常简单。
只需要打开“图层属性管理器”或“实体属性编辑器”,选择要调整的图层或实体,然后选择想要的颜色和填充样式,即可完成调整。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
怎么设置cad中的图层图层设置标准:
或者我们可以这样做:
1、轮廓线——蓝色——连续粗实线——0.15mm
2、粗实线——白色——连续粗实线——0.3mm
3、尺寸线——绿色——连续细实线——0.05mm
4、剖面线——青色——连续细实线——0.05mm
5、中心线——红色——细点画线——0.05mm
6、内隐藏线——粉红——细虚线——0.15mm
当我们需要绘图时,可能很多人直接就开始画图,但这种做法需要斟酌。
更应该的是首先进行各种设置,包括图层、线形、字体、标注等等。
这项工作是非常必要的,只有各项设置合理了,才能为我们接下来的绘图工作打下良好的基础,才有可能使接下来更容易做到“清晰”、“准确”、“高效”。
首先说图层。
图层的定义,是整个CAD软件最为关键的设置,而实际上真正能把图层设置地清晰有条理的人并不多。
那么图层的设置有哪些原则呢?
1.第一,在够用的基础上越少越好。
不管是什么专业、什么阶段的图纸,图纸上所有
的图元可以按照一定的规律来组织整理。
比如说,建筑专业的平面图,就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层,然后在画图的时候,分别应该在哪个类别的,就把该图元放到相应得图层中去。
只要图纸中所有的图元都能有适当的归类办法了,那么图层设置的基础就搭建好了。
但是,图元分类是不是越细越好呢?也不尽然。
因此,图层设置的第一原则是在够用的基础上越少越好。
两层含义:1.够用;2.精简。
根据自己的专业的情况不一样,可以自己琢磨,适合自己的才是最合理的。
2.第二,0层的使用。
很多人喜欢在0层上画图,因为0层是默认层,白色是0层的默
认色,因此,有时候看上去,屏幕上白花花一片。
这样做不可取。
不建议在0层上是随意画图。
而建议用来定义块。
定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块。
这样,在插入块时,插入时是哪个层,块就是那个层了。
3.第三,图层颜色的定义。
图层的设置有很多属性,在设置图层时,除了图名,还应该定
义好相应的颜色、线形、线宽。
图层的颜色定义要注意两点:一是不同的图层一般来说要用不同的颜色。
这样当我们在画图时,才能够在颜色上就很明显的进行区分。
如果两个层是同一个颜色,那么在显示时,就很难判断正在操作的图元是在哪一个层上。
二是颜色的选择应该根据打印时线宽的粗细来选择。
打印时,线形设置越宽的图层,颜色就应该选用越亮的;反之,如果在打印时,线的宽度仅为0.09mm,那么该图层的颜色就应该选用8号或类似的颜色。
为什么要这样?这样可以在屏幕上就直观的反映出线形的粗细。
举个例子:柱子层(ZU)和墙层(WA)打印出来是最粗的,那么一个用黄色,一个用青色,这两个颜色在CAD中是比较亮的。
填充层(h)和家具层(fur)在打印时线宽定义为0.13mm,那么,在选择颜色时也用较暗的8号和83号色。
这样做的好处,大家在使用中慢慢体会。
另外,白色是属于0层和DEFPOINTS层的,我们不要让其它层使用白色。
4.第四,线形和线宽的设置。
在图层的线形设置前,先提到LTSCALE这个命令。
一般
来说,LTSCALE的设置值均应设为1,这样在进行图纸交流时,才不会乱套。
常用的线形有三种,一是Continous连续线,二是*CAD_IS002W100点划线,三是*CAD_IS004W100虚线。
一张图纸是否好看、清晰,线宽的设置是其中重要的因素之一,这关系到是否层次分明。
一张图里,有0.13的细线,有0.25的中等宽度线,有0.35的粗线,这样就丰富了。
打印出来的图纸,一眼看上去,也就能够根据线的粗细来区分不同类型的图元,哪里是墙,哪里是门窗,哪里是标注。
5.总计:我们在线宽设置时,一定要将粗细明确。
另外还有一点要注意,现在打图有
两种规格,一是按照比例打印,这时候,我们的线宽可以用0.13.25.4这种粗细规格。
如果是不按照比例打印A3规格,则线宽设置要比按比例的小一号0.09.15.3,这样才能使小图看上去清晰分明。
在画图时也还有一点要注意,就是所有图元的各种属性(比如线型、颜色)等都尽量与所在图层表示的含义一致。
这样有助于我们图面的清晰、准确和效率的提高。
6.其它事项:如何保存图层设置,让该图层设置在各张图纸中都能用?
新建一个图纸,设置好图层....另存MyDwt.dwt (请自行命名),就以这个为起始文档。
