国家大剧院电声系统深化设计
某文化娱乐城大剧院舞台音响系统的设计
某文化娱乐城大剧院舞台音响系统的设计李长川【摘要】结合某文化娱乐城大剧院舞台音响系统,简要介绍该项目概况、功能需求,重点阐述了大剧院舞台音响系统的设计思想、实现方式和声场干涉等设计难点的解决方案,还对扩声系统设计依据;扬声器布局及声场EASE仿真;根据大剧院的功能定位配置的内部通信/催场广播/视频监视系统及其他子系统等方面的内容进行了论述.【期刊名称】《电声技术》【年(卷),期】2017(041)004【总页数】9页(P9-17)【关键词】大剧院;舞台音响系统;声场干涉;扬声器;内部通信【作者】李长川【作者单位】中国电子科技集团公司第三研究所,北京100015【正文语种】中文【中图分类】TN64某文化娱乐城定位为世界级艺术文化中心，建成后可举办大型主题秀表演、歌剧、音乐剧演出等各类型文化演艺活动。
其中大剧院建筑面积约37 117 m2，可容纳1 700名观众。
定位为国际顶级、专业的文化演艺场地，可举办大型室内主题秀表演、歌剧、音乐会。
大剧院是某文化娱乐城担任大型文艺演出和重要活动的重要场所，其主要功能需求如下：1)满足各类话剧、戏剧及歌剧演出的需求；2)满足歌舞、曲艺的演出需求；3)满足大型文艺演出、歌舞演出需求；4)满足各个电视台对演出节目的播出需求；5)满足其他各类型艺术活动和群众活动的使用需要。
某文化娱乐城项目舞台音响系统要求具备先进性、可靠性、通用和适用性，代表国内外最先进的水平和理念。
系统选用的扬声器、功率放大器、调音台等，完全按照目前国内外先进的技术水平要求，设备参数及品质完全满足国内外先进水平；系统内各个设备之间的模拟或数字信号切换、系统设备功能的实现、设备操作维护等均满足实际使用需求，完全保证各子系统安全可靠运行，具备先进性、可靠性、通用和适用性、可扩展性、兼容性等特点。
2.1 安全优先某文化娱乐城定位为世界级艺术文化中心，节目的安全演出和系统安全性作为整个系统的首要部分。
因此在舞台音响系统设计时把安全可靠性放在首位，并结合以往类似工程经验，对本舞台音响系统的设计提供如下设计原则：调音台是整个音响系统的“心脏”，也是调音师的艺术创作平台，其性能、音质、稳定性、操作性等尤为关键会直接影响到整个系统的稳定性。
国家大剧院音乐厅扩声系统技术说明
国家大剧院音乐厅扩声系统技术说明文章编号,1002-8684,2009,09-0013-03论文?? 国家大剧院音乐厅扩声系统技术说明王维国家大剧院舞台技术部北京 ,, 100031,摘要国家大剧院投入使用已有将近两年时间其不仅有着独特的建筑声学特色扩声系统设计也别具匠心【】 ,,。
从使用者的角度对国家大剧院音乐厅的扩声系统进行详细介绍探讨技术的先进性与不足,。
关键词国家大剧院音乐厅扩声系统模拟数字【】 , , , ,中图分类号文献标识码【】 TB54 【】 APA System Explanation of NCPA Concert HallWANG Wei,Stage Tech. Dept, .NCPA, Beijing 10003, 1 China,【Abstract】 The concert hall of NCPA has been in use for about two years. There are lots of different architecturalacoustics features and the excellent PA system designs. The PA system of the concert hall is explained in detailsfrom the eyes of a user.【Key words】 NCPA, concerthal l, PA system, analog, digital从跳线连接到固定安装的音频分配器上音乐厅共配。
概述1 备有台通道的音频分配器其主要作用是对 16 4 ,,,1,戏剧场歌剧院和音乐厅是国家大剧院内的个、 3 输入传声器信号进行前级放大为电容传声器提供 ,,2,专业剧场其中音乐厅最能体现建筑声学特性池座的幻象供电进出的信号分配路输出信号 ,,,,3,1 4 ,,4,4的电平调整声学构造数码墙演奏区上空的巨型龟背透。
国内外歌剧院扬声器布置方式的对比分析
2021年第3期总第179期 月刊No. 03 2021 monthly No. 179国内外歌剧院扬声器布置方式的对比分析杨志刚（华东建筑设计研究院有限公司，上海 200070）【摘 要】 对国内外歌剧院扬声器布置的方式进行总结，分析影响扬声器布置方式的要素，结合实例讨论扬声器的明 装和暗装两种情形。
【关键词】 歌剧院；扬声器；布置方式；点声源；线阵列；音柱；明装；暗装DOI：10.3969/j.issn.1674-8239.2021.03.008Comparative Analysis of the Arrangement of Loudspeakers in Opera Houses at Home and AbroadYANG Zhi-gang(East China Architectural Design & Research Institute Co., Ltd., Shanghai 200070, China)【Abstract】This article summarizes the layout of loudspeakers in opera houses at home and abroad, analyzes the factors that affect the layout of loudspeakers, and discusses the two situations of loudspeaker installation and concealed installation with examples.【Key Words】opera house; loudspeaker; layout; point sound source; line array; sound column; exposed installation; concealed installation歌剧（opera）是将音乐（声乐与器乐）、文本、诗歌、舞蹈、舞台美术等融为一体的综合性艺术，于15世纪末至16世纪初在意大利宫廷中发展起来。
国家大剧院戏剧场扩声系统介绍

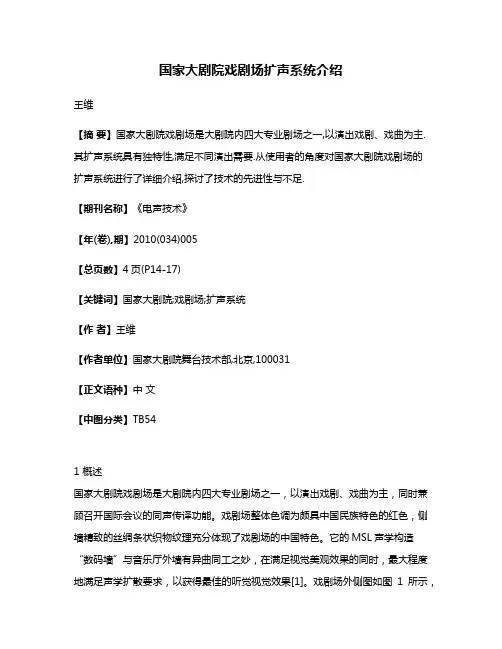

国家大剧院戏剧场扩声系统介绍王维【摘要】国家大剧院戏剧场是大剧院内四大专业剧场之一,以演出戏剧、戏曲为主.其扩声系统具有独特性,满足不同演出需要.从使用者的角度对国家大剧院戏剧场的扩声系统进行了详细介绍,探讨了技术的先进性与不足.【期刊名称】《电声技术》【年(卷),期】2010(034)005【总页数】4页(P14-17)【关键词】国家大剧院;戏剧场;扩声系统【作者】王维【作者单位】国家大剧院舞台技术部,北京,100031【正文语种】中文【中图分类】TB541 概述国家大剧院戏剧场是大剧院内四大专业剧场之一，以演出戏剧、戏曲为主，同时兼顾召开国际会议的同声传译功能。
戏剧场整体色调为颇具中国民族特色的红色，侧墙精致的丝绸条状织物纹理充分体现了戏剧场的中国特色。
它的MSL声学构造“数码墙”与音乐厅外墙有异曲同工之妙，在满足视觉美观效果的同时，最大程度地满足声学扩散要求，以获得最佳的听觉视觉效果[1]。
戏剧场外侧图如图1所示，戏剧场数码墙如图2所示。
图1 戏剧场外侧图2 戏剧场数码墙戏剧场拥有世界上最先进的戏剧表演舞台，舞台具有镜框式舞台和伸缩式舞台两种使用形式，分为主舞台、左右辅台，无后舞台。
舞台台口最大尺寸宽15 m，高9 m；舞台台口最小尺寸宽11 m，高6.5 m；主舞台宽26 m，深20.5 m，上空净高23 m。
前舞台区域为两块可升降乐池。
在不作为乐池使用时，还可安装流动座椅，尽可能地拉近舞台区域表演与观众之间的距离。
戏剧场舞台如图3所示。
戏剧场的观众席分为池座区域、一层楼座区域（VIP）、二层楼座区域和乐池活动座席区域。
其中，池座区座席661位，残疾人席位2位，一层楼座座席103位，二层楼座座席193席，乐池活动座席79位，座位总数为1038位。
座椅同样采用下送风方式，提供最舒适、节能的观演环境。
图3 戏剧场舞台戏剧场舞台灯光系统设备由舞台灯光控制台（常规灯＋电脑灯）、网络数据传送设备（备有DMX512信号）、调光设备（可控硅控制直通回路）、电缆及接线箱盒、舞台灯具组成。
剧院音响工程设计方案
剧院音响工程设计方案一、前言剧院音响工程设计是影响剧院声音效果和观众体验的重要环节，音响系统的设计需根据剧院的建筑特点、剧目类型和观众规模等因素进行合理的规划和布局。
本文将结合一个虚拟剧院的实际情况，对剧院音响工程设计方案进行详细的讨论和展示。
二、剧院概况1.1 剧院概况本文设计的虚拟剧院名为“艺术之家”，位于城市中心，占地面积10000平方米，观众席位700个，主要用于演出音乐会、戏剧、舞蹈等艺术表演。
剧院设计风格简约大方，采用现代化建筑结构，拥有一个大型演出舞台和高品质的灯光音响设备。
1.2 剧目类型及观众规模“艺术之家”剧院主要演出音乐会、戏剧、舞蹈等各种类型的艺术表演，观众规模在500-1000人之间。
1.3 剧院声学环境剧院建筑结构采用了吸音材料和隔音设计，以保证观众在剧院内能够获得良好的听觉体验。
同时，剧院内部采用了专业的声学材料和设计理念，保证了音响效果的最佳表现。
三、音响系统设计2.1 音响系统概述基于剧院概况及观众规模的分析，本文设计了一套完整的高品质音响系统，主要包括主音箱、副音箱、低音炮、混音台、功放器等设备。
2.2 主音箱布局剧院内部采用了环绕式观众席布局，因此在音响系统设计中，主音箱的布置需要考虑到覆盖整个观众席的需求。
我们将主音箱分布在舞台两侧的高处，采用可调节的悬挂支架，以满足不同类型的演出需求。
2.3 副音箱布局副音箱是用来补充主音箱的声音覆盖范围，以确保观众席每个位置都能获得清晰的声音效果。
我们将副音箱分布在观众席的左右两侧和后方，实现全方位的声音覆盖。
2.4 低音炮设计在音乐会和舞蹈表演中，低音效果是非常重要的，因此我们设计了多个低音炮分布在舞台下方，用于增强低频声音效果，使音乐和声音更加动听。
2.5 混音台及功放器设计我们选择了一套高品质的混音台，用于控制音响系统的声音输出和效果调整。
同时，我们采用了多路功放器，能够有效控制和调节音响系统的功率输出，保证音响效果的稳定和高品质。
国家大剧院歌剧院多声道扩声系统
国家大剧院歌剧院多声道扩声系统叶欣;李国棋【摘要】介绍了国家大剧院歌剧院的多声道扩声系统概况,并且从实际应用方面提出了多声道扩声系统建立的基本条件,为艺术创作提供了更大的空间.【期刊名称】《电声技术》【年(卷),期】2010(034)001【总页数】8页(P16-23)【关键词】国家大剧院;歌剧院;多声道扩声系统【作者】叶欣;李国棋【作者单位】中国传媒大学影视艺术学院,北京,100024;国家大剧院舞台技术部,北京,100031【正文语种】中文【中图分类】TB541 引言从20世纪50年代初，多声道音频技术在电影中萌芽开始到如今，已经进入到家庭音响、广播电视、娱乐游戏等众多领域中。
进入21世纪后，随着数字时代的到来，DSP信号处理器的飞速发展和广泛应用，使得多声道音频处理技术不再受到设备和音频文件存储容量的限制，录音、重放过程中的声道数量也随之扩展到5.1，7.1，甚至更多的环绕声声道。
随着人们审美要求的不断提高，剧场演出效果也发生了很大的变化，对扩声技术的发展提出了更高的要求。
人们已经开始认识到单声道、双声道、左-中-右声道扩声模式在剧场扩声中的局限性和进一步发展的必要性，寄希望于增加声道数来创作出更具“临场感”、“空间感”的声音效果，给听众带来更好的听觉享受。
多声道扩声技术以国际电信联盟无线电大会推荐标准《有图像及无图像的多声道立体声系统》（ITU-R BS.775-1）为理论基础[1]，将家庭环境下的音乐、电影多声道立体声技术引入到剧场扩声领域，推动剧场扩声技术的进步。
但是，剧场与家庭房间尺度不同、受众人数不同、声环境不同，需要扩展更多的声道数量。
将多声道立体声系统引入剧场如图1所示。
当然，声道数的增多带来了更多的技术问题。
例如：多声道音源的创作、音频文件的制作和存储、多声道的智能化管理、受众群的声像定位等。
多声道扩声系统相对于传统扩声系统，拥有了更多的输入输出接口和独立的音频信号处理通道，以及更多独立驱动的扬声器。
国家大剧院声学设计分析
国家大剧院声学设计分析国家大剧院是中国著名的演艺场所，声学设计对于一个剧院来说非常重要，它直接影响到演出效果和观众的听觉体验。
在国家大剧院的声学设计中，采用了一系列的技术手段和工程措施，以确保良好的音色、声场和各种音效效果。
下面将对国家大剧院的声学设计进行分析。
首先要分析的是国家大剧院的声学设计目标。
国家大剧院是一座现代化的多功能剧院，举办各类大型演出，包括音乐会、歌剧、话剧等。
因此，声学设计的目标是要适应不同类型演出的需求，确保其演出效果的完美呈现。
具体目标包括音色清晰自然、声场均衡统一、音效还原真实、视觉与听觉效果协调等。
在国家大剧院的声学设计中，采用了一系列的声学技术和设备。
首先是采用了反射板、吸声板等声学材料来处理剧院内部的声学环境。
这些材料能够吸收多余的声音能量，减少反射和回声，从而改善音色和声场效果。
此外，还布置了音频设备和扬声器，以实现各种音效的还原和放大。
同时，还利用了数字信号处理技术和声学模拟软件来优化音频信号的处理和扩散，以达到最佳的音效效果。
其次是国家大剧院的音响配置。
根据剧院的尺寸和座位布置，确定了音响的布局和摆放位置。
一般来说，剧院的音箱布置分为主音箱、副音箱和环绕音箱。
主音箱位于舞台前方，主要负责放大演员的声音；副音箱则位于剧院两侧，用于扩大声场的范围和均衡音色；环绕音箱则布置在剧院的后方，用于产生环绕音效和增强观众的沉浸感。
这种音响配置能够让观众在任何座位都能够享受到清晰、立体的音效效果。
最后是国家大剧院的隔音设计。
剧院周围的环境噪声是影响演出效果的重要因素之一，因此，在声学设计中需要对外部噪声进行屏蔽和隔离。
在国家大剧院的隔音设计中，采用了各种隔音材料和结构来降低外部噪声的传递。
此外，还采用了独立回音壁和隔音门等设备来进一步增强剧院内部的隔音效果，确保观众能够在安静的环境中欣赏演出。
总的来说，国家大剧院的声学设计达到了较高的水平，能够满足不同类型演出的需求，提供良好的音效效果和观众的听觉体验。
剧院案例分析
建筑机电设备用房[2000平方米] A/空调机房1000平方米（制冷机房、热力站、新风机房等） B/强电机房500平方米（交配电机房、备用发电机房等） C/弱电机房400平方米（全套楼宇控制系统及公共信息交换基础设施） D/水泵房100平方米
地下车库部分兼作人防[5200平方米]合计[27000平方米] A/地下停车库5,200平方米（停车数≥150） B/地下车库中约1,000平方米兼作人防地下室 （其余部分主要由交通空间、技术夹层等组成此部分面积约3000平方米）
2 平面与剖面
一层平面
剖面
3 参考
某剧场设计任务书
设计题目：大型剧场设计；包含适用于大型歌舞表演的主剧场、适用于实验演出 的小剧场、以及会议、展览、餐饮等设施。是一个具有综合性质的剧场。总建筑 面积控制在30000m2以内。
设计内容与使用面积分配组成：项目拟建建筑分为六个功能组成部分：主剧场部 分、小剧场部分、会议室群部分、公共服务部分、建筑机电设备用房部分、地下 车库及人防部分。
10）地下室：用途为停车库及设备房，按人防平战结合设计。
国家大剧院 设计方案
国家大剧院设计方案1. 简介国家大剧院，位于中国北京市中心的天安门广场旁，是中国最大的综合性文化艺术表演场所之一。
本设计方案旨在重新审视和提升国家大剧院的功能和形象，以满足日益增长的艺术需求和观众体验。
2. 设计理念2.1 承载国家精神国家大剧院作为中国重要的文化象征之一，设计方案将以国家文化自信和人民精神为核心，打造能够符合中国特色的建筑形象。
通过巧妙的艺术元素的运用，国家大剧院将成为民族文化的代表。
2.2 融入城市环境本设计方案将充分考虑国家大剧院的地理位置，与周边建筑环境相协调。
建筑外观的造型和材料选择将与周围建筑相呼应，提升整个地区的美观性和整体性。
3. 设计方案3.1 建筑外观设计国家大剧院将采用现代化的建筑外观设计，以突破传统艺术表现形式，呈现出鲜明的现代风格。
建筑外观呈流线型，线条流畅自然，给人一种动感和活力的感觉。
同时，外墙材料选用大理石和玻璃材质，增加建筑的透明感。
3.2 内部空间布局国家大剧院的内部空间将按照不同功能和需求进行布局。
大剧院主要包括演出大厅、排练厅、展览厅、剧院团队办公区等。
每个区域都将提供合适的设施和设备，以满足不同类型演出的需求。
3.3 舞台技术设施国家大剧院将配备先进的舞台技术设施，包括灯光、音响、投影和舞台机械等。
这些设施将确保演出的高品质和视觉效果。
此外，国家大剧院还将配置配套的后期制作设施，以提高演出的综合效果。
3.4 观众体验为提升观众的体验，国家大剧院将在舞台布置、座位设计和服务设施等方面做出改进。
观众将享受到更加舒适的观演环境，包括优质的音响效果、舒适的座椅和便捷的服务设施。
4. 预期效果4.1 满足多样化的艺术需求国家大剧院通过提供多样化的演出场次和活动，满足不同观众对艺术的需求。
不仅包括传统的音乐会、歌剧和舞蹈，还包括戏剧、话剧、小品和其他形式的表演艺术。
4.2 让文化艺术走向大众国家大剧院将通过广泛的宣传和推广活动，让更多的人了解和参与到文化艺术中来。
国家大剧院
中间为歌剧院、东侧为音乐厅、西侧为戏剧场，三个剧场既相对独立又可通过空中走廊相互连通。
歌剧院2398席（含站席），音乐厅2019席（含站席），戏剧场1035席（含站席），以及一个试验小剧场。
一、声学设计：声学设计实际上是十分复杂的，目前主要的设计方式是将建筑模型输入计算机，然后通过专业的软件（如ease）法国CSTB进行建模，提出方案，针对不同的声场使用不同材料的扩散体和反射体。
整个过程十分严密，包括考虑厅堂的混响时间1.2、2.2、1.7、频率响应、声音辐射特性、隔声特性以及美观等因素。
房子里面再套一个房子。
透声的金属网， MLS数码墙,小剧院墙面是丝织品包成的，相对音乐厅和歌剧厅来说比较干，适合京剧和话剧之类的演出。
二、声音系统：1、扩声系统：（1）剧场扩声系统扩声对于古典音乐来说本来是不需要的，对独奏或独唱演员进行声压级的补充；在音乐厅的舞台台唇地面上有很多跳线板，可以接话筒和音箱。
平时这些话筒和音箱就放在设备间中，演出需要时再搬上台。
这要求在施工的时候提前做好走线的工作，可以使整个舞台美观整洁。
但如果有流行演出或者摇滚演出，通常是演出团队自带音响师和音响设备。
这就要求剧场的后台能够给外来设备提供电力（音响、灯光）设施。
（2）公共广播系统（包括广播、火警、紧急疏散等）大剧院的公共广播系统是配合视频系统的，在每个剧场里都有摄像头，向剧场外显示据场内的情况。
演出前播放的钟声和观众须知等等，都需要通过场内的扩声系统来进行。
2、录音系统：是否配备录音系统是一个音乐厅规格高低的标志。
北京只有国家大剧院和中国音乐学院音乐厅有专门的固定的录音系统，这种录音系统通常分为四个部分：（1）舞台上方的话筒即相关信号线，（2）设备机房，（3）用于音乐会实况录音或转播的录音控制室，（4）专门的录音棚。
（1）在舞台上方，通常会悬吊一系列的话筒，话筒线直达天花板，在天花板上方是音频传输缆，这些线缆将信号送往设备机房。
吊点的信号通常是送到机房的，但国家大剧院的设计，也可以将信号送到后台。
歌剧院音响设计方案
歌剧院音响设计方案一、引言随着社会的进步和人们审美需求的提高，音响技术在文化娱乐领域扮演着重要角色。
歌剧院作为一种极具文化底蕴和艺术价值的表演场所，其音响设计方案自然需要精心构思和实施。
本文将就歌剧院音响设计方案进行探讨，以确保观众在舞台表演中得到最佳的听觉享受。
二、需求分析1. 声音传递清晰度：作为歌剧院音响设计的首要目标，应确保观众能够清晰地听到每一个音符和歌唱者的声音。
2. 音场表现力：音响系统应具备优秀的音场还原能力，使观众感受到音乐的深度和立体感。
3. 适应不同类型演出：音响系统应能适应不同类型的演出，如歌剧、芭蕾舞和音乐会等，呈现不同场景的音效要求。
4. 非干扰性: 音响系统在工作过程中应减少对观众的干扰，提供舒适的观演环境。
三、音响系统配置为满足以上需求，建议采用下列音响系统配置：1. 主音箱：主音箱通过合理的布局和方向设置，确保声音传递到每个观众座位。
音箱应具备高保真度和均衡的频响特性。
2. 低音炮：低音炮用于增强底音的表现力，使得音乐更加丰富饱满。
低音炮应根据歌剧院的大小和形状进行合理布局。
3. 侧音箱：侧音箱的设置有助于提高整体音场的立体感和分布均衡，使观众能够全方位地感受到音乐的包围感。
4. 舞台监听音箱：为了使演员能够准确听到自己的声音，舞台上应设置适当的监听音箱，以提供高保真度的监控。
四、声音处理与控制1. 音频处理器：音频处理器用于调整音频信号的平衡、延迟和均衡，以适应不同类型演出的需求。
通过合理设置音频处理器，可以提高音乐效果的还原度和自然度。
2. 音量控制系统：音量控制系统应具备高精度的调节功能，以确保观众在不同座位上听到的声音强度基本一致。
3. 静音控制系统：为减少不必要的干扰和噪音，建议配置静音控制系统，以便在观众不需要听到声音的时候降低噪音水平。
五、声学优化设计为了提升歌剧院的音响效果，还需要进行合理的声学优化设计：1. 吸音材料：通过在房间内部墙壁、天花板和地板上覆盖吸音材料，可以减少残余声音的反射和回响，提高音质清晰度。
国家大剧院音乐厅与著名音乐厅的音质对比
国家大剧院音乐厅与著名音乐厅的音质对比杨璇;唐文;李国棋【摘要】对国家大剧院音乐厅的各项室内声学测量数据进行了归纳整理,并根据白瑞纳克所著的《音乐厅和歌剧院》一书中的分级方法,通过将国家大剧院音乐厅的声学参量测量数据与世界著名音乐厅进行对比,得到国家大剧院音乐厅的音质分级.【期刊名称】《电声技术》【年(卷),期】2012(036)006【总页数】7页(P4-9,36)【关键词】音乐厅;建筑声学;音质【作者】杨璇;唐文;李国棋【作者单位】中国传媒大学影视艺术学院,北京100024;中国电子科技集团公司第三研究所,北京100015;国家大剧院舞台技术部,北京100031【正文语种】中文【中图分类】TU1121 引言音乐厅音质的复杂性在于它综合了音乐欣赏、声学理论和建筑设计等多方面的内容。
因此，对音乐厅音质的评价也需要结合各方面因素综合评定。
国际著名的声学家白瑞纳克(L.L.Beranek)博士长期以来对此积累了丰富的调查资料、设计经验以及卓越的研究成果，于1992年出版了《音乐厅和歌剧院》一书。
书中列出了世界上21个国家66座音乐厅和10座歌剧院的全部声学资料，包括数据、照片、设计图标、听众评价以及专家意见，并在这基础上做出分析和评比，根据听众和专家的主观评价将这些大厅进行分级。
其中，(A+级)杰出的有3座，是世界上公认的最佳音乐厅;(A级)优秀的有6座大厅;(B+级)优秀至良好之间的有35座;(B级)良好的5座;(C+级)良好到一般的有3座;(C级)一般的有1座大厅，此外还有13座音乐厅由于意见不一，未能分类。
在对音乐厅分级的基础上，白瑞纳克对分级为(A+)和(A)的厅堂进行了重点分析，探讨了各声学参量的优选值，对现代音乐厅建筑的声学设计提供了极具意义的参考标准。
笔者运用白瑞纳克对音乐厅音质的评价方法，通过将国家大剧院音乐厅的测量数据与世界著名音乐厅进行对比，得到国家大剧院音乐厅的音质分级。
2 白瑞纳克对音乐厅的分级对音乐厅音质的评价绝不可能仅用单一的评价标准就能准确衡量。
(整理)浅谈剧院的建声与电声wps
让剧院声学系统更完美－浅析声学系统在金昌大剧院施工中的应用编写人员：徐奕（组长）、王希福、陈峥、颜伟（原文起草）、王建罡指导审核：叶习哲摘要：金昌大剧院是集歌剧、舞剧、戏剧、交响乐、音乐会、综艺晚会等大型演出于一体的综合性文化设施；同时大剧院还承担着作为政府重要会议中心的职能场所。
以观演为主要功能的大型现代建筑，“听”是一个重要的功能，能否提供一个良好的听闻效果，是关系到这类建筑成败的关键。
剧院的建设较为复杂，涉及专业较广，施工单位较多，尤其在剧院建声、扩声方面，有很专业、很高的要求。
因此，必须依据建筑师的设计理念、施工全过程必须与建筑声学、电声、装饰等各专业工作统一协调,保证不仅有建筑方面的外观美,还具备良好的声环境及音响效果。
为达到以上功能，必须从设计、采购、安装、调试等方面做到：设计科学合理、器材精美耐用、安装精益求精、调试精确可靠。
监理过程中的质量控制是重点部位和关键环节。
（红字为添加）关键词：金昌大剧院、观众厅、剧场建设、建声设计、建声、电声、吸声材料、混响时间、GRG、电声设备、系统调试.前言：1.研究背景：随着国家综合实力的增强、经济的发展和精神文明的需要，广大人民在提高了物质生活水平后对精神文化的需求日益增长,文化事业得到国民的普遍重视。
国家在文化领域方面的重视再次得到提升，提倡国民文化娱乐建设，全国范围内，剧院建设如雨后春笋，遍布全国各地，从而促进了现代化剧场建设的高潮。
标志着国家文化事业迈向新的高度。
监理将面临新的挑战，对监理提出更高的要求，迫使监理必须认真学习相关专业技术，拓宽专业知识面，提高监理水平，以适应各种不同专业的监理业务。
（红字为添加）2.研究目的:借此提高监理人员技术素质，扩大监理公司知名度。
3.研究时间：2014年3月15 日- 2014年10月20日4.研究方法：专业学习，查阅资料，技术咨询，现场采集，多人参加，集思广益。
正文：我国剧院的发展史：与国外相比，我国剧院的发展比较迟缓，比如，伦敦皇家歌剧院建于1732年，德国的慕尼黑莱斯顿歌剧院建于1753年，美国老大都会歌剧院建于1883年，而我国的歌剧院要比国外晚近一个世纪。
沈阳盛京大剧院综合剧场电声系统简介
沈阳盛京大剧院综合剧场电声系统简介王斌;魏增来;孙东生;王磊;王桂彬【摘要】通过对系统构成、设备配置及系统特点三方面的描述,简要介绍了沈阳盛京大剧院综合剧场电声系统.本系统中,通过先进实用的系统架构设计、国内外一流品牌的设备选型、配置以及良好的施工调试管理等,获得了非常好的声音效果.尤其在调音台的多重备份、扬声器系统的远程控制及监测方面,本系统也进行了非常有益的探索并使之成为了系统亮点.【期刊名称】《电声技术》【年(卷),期】2015(039)001【总页数】8页(P5-12)【关键词】电声系统;多重备份;远程控制及监测【作者】王斌;魏增来;孙东生;王磊;王桂彬【作者单位】中国电子科技集团公司第三研究所北京奥特维科技有限公司,北京100015;中国电子科技集团公司第三研究所北京奥特维科技有限公司,北京100015;中国电子科技集团公司第三研究所北京奥特维科技有限公司,北京100015;中国电子科技集团公司第三研究所北京奥特维科技有限公司,北京100015;中国电子科技集团公司第三研究所北京奥特维科技有限公司,北京100015【正文语种】中文【中图分类】TB54盛京大剧院(原沈阳文化艺术中心)，位于沈阳市五爱浑河隧道以西，青年大街以东，浑河以北，二环路以南，占地面积约6.5万平方米，总建筑面积约8.5万平方米，主体建筑地下一层、地上七层，建筑物总高60.17 m。
这座外形酷似一颗晶莹剔透钻石形状的建筑作为提升城市文化品位、丰富群众文化生活的大型公共建筑，列入了沈阳市重点城建项目。
该项目主体建筑主要由1 800座的综合剧场、1 200座的音乐厅和500座的多功能厅三部分组成，同时还包括3 000多平方米的地下车库，3万多平方米的附属用房等，该项目目前已竣工验收，其外观和综合剧场内部如图1所示。
盛京大剧院综合剧场电声系统在功能上以满足剧目演出为主，主要包括歌剧、舞剧、戏曲、综合文娱演出等，同时也能满足杂技、曲艺、话剧等其他演出和会议的需要。
国庆70周年天安门广场地区音响系统的设计方案及实施
国庆70周年天安门广场地区音响系统的设计方案及实施国庆70周年是中国的重要节日，而天安门广场作为国家重要的庆祝活动举办地点，对于其音响系统的设计和实施有着极高的要求。
在这个特殊的时刻，为了确保天安门广场的庆祝活动能够圆满成功，需要一个专业的音响系统设计方案和精心的实施计划。
一、音响系统设计方案1.需求分析天安门广场是中国最大、最重要的公共广场，承载了无数重大的国家庆典和集会活动。
音响系统的设计需要考虑到广场的广阔空间和大量的参与人数，保证声音在整个广场范围内能够清晰、饱满地传达。
2.系统组成音响系统主要由音箱、功放、混音器、麦克风和音频控制设备组成。
根据天安门广场的特点以及活动需求，需要选用大功率的音箱和功放设备，以确保声音的传播范围和音质。
3.布置方案根据天安门广场的地形和活动需求，需设计合理的音响布置方案，以确保声音能够均匀地覆盖整个广场。
需要考虑到音响设备对广场景观的影响，尽量减少装置的可见度，保持广场的整体美观性。
4.声学调试音响系统的设计需要配合声学调试，通过专业的声音传播模拟软件进行模拟分析，确定最佳的音箱布置和声学参数设置，保证音响效果的最佳表现。
5.功能要求音响系统需要具备远程控制和监控功能，以便在活动过程中根据实际需求进行音质调整和控制。
需要考虑到应急情况下的应急广播功能，保障广场的安全和秩序。
二、实施计划1.设备选用根据设计方案的要求和天安门广场的实际环境，选用适合的音响设备，包括大功率音箱、功放、混音器及配套的音频处理设备等，并确保设备的品质和性能能够满足节日活动的需求。
2.设备调试3.布线铺设根据音响系统的布置方案，进行布线铺设工作，确保音响设备之间的互联和对外输出的连接，同时保证布线的安全和稳定性。
4.系统整合将各个音响设备进行系统整合，在保证各设备之间正常通讯和协调的基础上，进行系统整体调试和联调，以确保整个音响系统的正常工作。
5.实施验收在音响系统的实施工作完成后，需要进行实施验收工作，对音响系统的各项功能和性能进行全面检查和测试，确保音响系统能够满足庆典活动的需求。
国家大剧院声学设计分析
国家大剧院声学设计分析
• 这是一颗璀璨的明珠，蕴含着激昂旋律，流淌着曼妙乐章。这里是表演艺术的殿堂，承载 民族文化复兴的使命，汇聚世界艺术交流的碰撞。——中国国家大剧院
简介
• 国家大剧院位于北京市中心天安门广场西侧，是亚洲最大的剧院综合体。中国国家表演艺 术的最高殿堂，中外文化交流的最大平台，中国文化创意产业的重要基地。
• 凹凸墙体的构造为用双层木板(12mm> 2厚)做出凹凸形状，凸出部位里边 为密实的玻璃丝棉。
• ②GRC墙板
• GRC是由抗碱玻璃纤维、石英砂和高强水泥按一定配比，使用模具(喷射)制作，一体成 型。其特点与GRG类似：质量轻、防火环保、声音效果好，使用寿命长、安装方面等特点。 板的图案样式与具体构造同前GRG墙板类似。
•
• ①金属网装饰墙面 • 歌剧院观众厅内墙面装修采网格状金属网装饰其横向为φ2.5mm，不锈钢钢丝铰线(纬线)
间距6mm，纵向为φ2.5mm，铝合金棍(经线)间距8mm。从设计方面主要考虑二点声学及 装饰效果。 • 观众厅的平面形状与声学关系较大，长方形(侧墙成角度)有利于反射声音音质好但视觉效 果古板，墙面不完整，而圆弧形对于音质存在致命的声音聚焦的缺陷但在视觉美学上圆弧 形墙面更加优美。 • 建筑师设计基本理念是基于经典的马蹄形剧院，但又避免了传统式的包厢布局在视线和 音质方面的弱点，一方面利用金属网形状可以随意的优势呈弧线另一方面利用金属网的通 透性，因此将观众厅设计成双层墙，即建筑实体墙与金属网装饰墙这样声学专家可以大胆 地为了达到各种声学指标在实体墙上施展才华不必担心影响观众厅的美观将金属网背后的 实体墙做成了有角度有利于声反射的斜墙面，在观众厅内看不到生硬的折角，声音又可透 过金属网到达反射声墙面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《中国国家大剧院歌剧院电声系统深化设计》
Intensive Sound System Project for
Opera Hall of The National Grand Theater of China
987124 乌日乐 Wu Ri Le
中国"国家大剧院"是我国的重点文化工程以及中国最高表演艺术中心。
她位于大会堂西侧，建筑面积12万平方米，耗资约26.6亿元人民币。
国家大剧院内设有歌剧院、音乐厅、戏剧场3个不同类型的剧场，总坐席6000多个。
歌剧院是国家大剧院的主要剧场，建筑面积22529平方米，使用面积14644平方米。
其中，观众厅面积2400平方米，有观众席位2500个；观众厅最大视距40米，最大俯角28°。
歌剧院主要上演各类歌剧，因此，电声系统的设计要充分考虑到这一点，即要有自己的特色，又要符合科学规律和先进的系统设计思想，按照建声为主、扩声为辅的原则，使电声与建声完美结合，保证声音良好的还原和再现。
因此，国家大剧院正处于建筑设计、施工阶段，急需音响系统的建设，所以对国家大剧院歌剧院电声系统进行深化设计就成为现阶段的主要任务，以便能顺利的完成系统工程招标。
本毕业论文主要由三部分组成：
一、设计依据
这一部分是剧院电声系统设计必须参照的一些设计标准的具体内容。
歌剧院扩声系统的设计,要充分考虑国家大剧院本身的实际使用功能，即要有自己的特色，又要符合科学规律和先进的系统设计思想，按照建声为主、扩声为辅的原则，电声系统设计要与歌剧院建筑声学设计紧密配合，使电声与建声完美结合，保证声音良好还原和再现，满足实际使用需要。
歌剧院的扩声系统设计思想、手段和方法要具有先进性和实用性，设备要采用技术含量高、能够体现当前最新科技水平的产品，扩声系统的声学特性指标按照标书提供的技术要求，要符合中华人民共和国广播电影电视部标准GYJ25—86《厅堂扩声系统声学特性指标》音乐与人声兼容型一级标准。
歌剧院扩声系统的再现声音质量,不仅要满足客观测试指标的要求，还要满足主观听音评价要求，要采取主观与客观相结合的音质评价方法，使再现声音在听闻方面能够符合歌剧院的各种功能。
在保证语言清晰的条件下应尽量保持声源原有音色。
在建筑声学设计中，要合理利用和控制界面的早期反射声的强度和延时时间量，以获得最佳声音效果。
歌剧院物理指标应该至少达到国家一级标准《厅堂扩声系统声学特性指标》：
Ø最大声压级（空场稳态准峰值声压级dB ）：100 H
Z
-6.3KH Z范围内平均声压级≥103dB
Ø传输频率特性: 50H
Z
-10KH Z以100 H Z-6.3KHz的平均声压级为0dB，允许+4- -12dB，且在100 H Z-6.3KH Z内允许≤±4dB
Ø传声增益（dB）: 100H
Z
-6.3KH Z的平均值≥-4dB（戏剧演出）
Ø声场不均匀度（dB）: 100H
Z ≤10dB, 1.1KHz和6.3KH
Z
≤8dB
Ø系统总噪声级:≤NR-25
二、法国巴黎机场建筑公司设计的国家大剧院歌剧院电声系统方案简介
在这一部分中，我将对法国设计者提出的电声系统设计方案进行简单介绍，以便与下面我设计的方案进行对比。
三、中国国家大剧院歌剧院电声系统的深化设计
在这一部分中，详细描述深化设计的国家大剧院歌剧院电声系统设计方案。
在我的深化设计中，我将采用计算机厅堂声学设计软件（EASE2.1），对歌剧院电声系统进行模拟测试。
EASE软件是一种用于厅堂声场设计的计算机软件，它存有各种房间体形、吸音材料、扬声器等资料，可以根据实际需要进行选择、设计，计算出房间的混响时间，描绘出声场分布图、声线图和各种声学特性曲线，为厅堂音质设计和音响工程施工提供了很大的方便。
关键词：国家大剧院歌剧院、电声系统、
光纤回路、观众厅
结 论
(一)、分析条件
1、 参照歌剧院观众厅图纸，计算的观众厅容积为17975立方米。
2、 观众厅中频（1000Hz ）混响时间设定为1.35s
3、 观众厅内所有扬声器均采用额定功率值输出。
(二)、模拟声场特性
(三)、结果分析
一、国家标准《厅堂扩声系统声学特性指标》中规定：
传输频率特性: 50H Z -10KH Z 以100 H Z -6.3KHz 的平均声压级为0dB ，允许+4- -12dB ，且在100 H Z -6.3KH Z 内允许≤±4dB 。
系统总噪声级:≤NR-25
由于，在本电声系统中所使用的电声设备，均满足以上标准。
因此，整个系统的性能指标满足此国家标准。
二、从理论上和以往大量的实践经验统计结果表明，一个优良的剧场，观众席的声场不均匀度应控制在8
dB 以内；最大声压级（空场稳态准峰值声压级 dB ）：100 H Z -6.3KH Z 范围内平均声压级≥103dB ；快速语言传递指数（RASTI 值）应大于0.55。
由于在深化设计中，所有扬声器都还未加延时；所以，从表面上看，4000 Hz 以上的声压级分布还不能满足音乐一级的扩声标准。
然而，根据以往的经验，一个电声系统在使用延时器调整的情况下产生的声场，要比不加延时产生的声场均匀的多。
也就是说，随着电声系统设计的不断深入，进一步对系统进行调整，并给每一个扬声器都加上适当的延时，就一定能够达到音乐扩声一级标准。
从图中可以看出，整个观众厅RASTI 值均为0.55，符合歌剧院的使用要求。
因此，本电声系统设计方案较初步设计方案，更加完善、更加具有实际意义。
继而，随着研究的不断深入，国家大剧院歌剧院电声系统设计将会被不断地优化。
辞 谢
忠心感谢李国棋老师和陆宏瑶老师，在我作论文的过程中，给我提出了许多建设性的建议和许多无私的帮助。
谢谢！
参 考 文 献
1、《中国国家大剧院初步设计任务书》
F15 S115Ⅳ F25 F28 额定功率 350 W 250 W 700 W 1000 W 灵敏度
99 dB
99 dB
98 dB
98 dB
1、直达声 声场声 压级分 布
1000Hz
4000Hz
声压级（dB ） 声场不均匀度（dB ）
声压级（dB ） 声场不均匀度（dB
池座 100－105 5 94－99 5 一层眺台 99－105 6 92－102 10 二层眺台 99－106 7 93－102
9 三层眺台 99－103
4 89－99 10 2、快速语 言传递 指数
池座 一层 眺台 二层 眺台 三层 眺台 RASTI 值（dB ）
0.55
0.55
0.55
0.55
作者：法国巴黎机场建筑公司
2、《中国国家大剧院建筑设计国际竞赛方案集》主编：周庆琳，出版地：北京，出版单位：中国建筑
工业出版社，出版时间：2000年
3、《音响技术与电声工程》编著：黎烽，出版地：上海，出版单位：华东理工大学出版社，出版时间：
1994年
5、《音响工程设计与实例》编著：彭妙颜等出版地：北京，出版单位：人民邮电出版社，出版时间：
2000年
7、《PA音响系统》原著：藤冈繁夫，编译：李国棋，出版地：北京，出版单位：福记音响研究室，出版
时间：2001年5月。
