保护压板投、退一般原则
保护压板投退要点(DOC)
保护压板投退要点一、常规保护压板投退1.投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后，应对所投退保护压板是否正确进行检查。
2.一次设备处于冷备用或检修状态，保护应处于退出状态。
3.双母线进行倒母线操作时，在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。
在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板），应检查母差保护或监控后台“互联灯亮”；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。
在倒换完母线后应检查“互联灯灭”。
具体检查示例如下：（1）检查**母差保护屏互联灯亮。
（2）检查**母差保护屏互联灯灭。
（3）检查**母差保护屏电压切换正常。
（4）检查**线路保护屏电压切换正常。
4.关于充电保护的投退说明：（1）线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入,在开关合上且检查充电正常后应立即退出。
（2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压。
（3）在断路器两侧均已带电，合环操作时，不投充电保护。
（4）向主变（高抗）充电时，各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。
（5）双母线或单母线分段接线，在用母联（分段）开关向另一组母线充电，或用主变中（低）压侧向母线充电时，应投入充电保护压板，充电正常后，应立即退出。
具体充电方式可根据调令执行。
（6）对于3/2接线和角形接线，合环操作的开关充电保护不投。
5. 关于线路保护的投退说明：（1）对于3/2接线和角形接线方式线路的高频保护，在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即：在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。
对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。
浅析变电站保护压板投、退的注意事项
浅析变电站保护压板投、退的注意事项介绍了保护压板的分类、功能和工作原理，并以常用的典型保护为例，论述了压板投、退的操作原则，提出变电站运行人员在日常倒闸操作中投、退压板需注意的问题，以防止人为误操作造成保护误动或拒动事故的发生。
标签：保护装置；压板；投退；误操作1引言保护压板操作变电站倒闸操作的主要内容之一，在实际操作中，往往由于运行人员对相关继电保护压板原理、作用不了解，对保护间配合不熟悉，对现场压板标示验收不到位、核对保护定值单不认真等原因，造成误投或漏投保护压板发生保护误动或拒动事故，严重影响电网的安全稳定运行。
2.保护压板的分类2.1按照压板接入保护装置二次回路作用的不同，可分为保护功能压板和出口压板两大类。
出口压板决定了保护动作的结果，根据保护动作出口作用的对象不同，可分为跳闸出口压板和启动压板。
保护功能压板实现了保护装置中某些功能的控制（如主保护、距离保护、零序保护等的投、退）。
跳闸出口压板直接作用于本开关或联跳其他开关，启动压板作为其他保护开入之用。
红色压板属跳闸出口压板；黄色压板属功能压板；白色为备用。
2.2 按照压板与保护装置的内外关系可分为：由保护人员在保护装置中整定的软压板、由运行人员在保护屏上操作的硬压板。
软压板与硬压板组成“与”的关系来决定保护功能的投、退，只有两种压板都投入且控制值整定为投入时，保护功能才起作用，任一项退出，保护功能将退出（保护设计中有硬压板优先功能的除外）。
需投入运行的保护功能其软压板一般由整定人员或厂家设置在投入状态，运行人员只需操作相关的硬压板即可。
2.3按照厂家对被保护设备主、辅保护装置的不同编号可分为：按主保护装置回路编号的相关压板，按辅助保护装置回路编号的压板。
如以1LP为编号的压板属线路主保护相关的压板，以8LP为编号的压板属辅助保护相关压板（失灵保护、过流保护、三相不一致保护）等。
辅助保护适用于特殊运行方式，它的投退是独立于主保护的，如南瑞RCS-931继电保护配属CZX-12R2操作箱，由于永跳I 8LP1、永跳II 8LP2压板属于开关辅助保护开出，正常运行方式下，开关辅助保护配置的过流、三相不一致保护功能退出，固永跳I 8LP1、永跳II 8LP2保护压板在正常运行方式下应退出，对主保护功能没有影响。
保护压板投退分析课件
操作前准备
确保操作人员具备相关资质，熟 悉操作流程和安全规范，了解设
备结构和原理。
安全防护措施
在操作过程中，应佩戴个人防护 用品，如手套、护目镜等，并确 保工作区域安全，无其他危险源。
紧急情况处理
在操作过程中如遇紧急情况，应 立即停止操作，采取必要措施防 止事态扩大，并及时报告相关部
门。
投退操作的规范要求
检查操作工具和设备是否完好，无损 坏或丢失。
确认保护压板的位置正确，无偏移或 松动。
记录操作过程和结果，以便后续分析 和总结。
PART 04
保护压板投退分析案例
案例一：某电厂保护压板投退不当引发的事故
01
02
事故经过
某电厂因保护压板投退不 当，导致主设备损坏，机 组停运。
事故原因
操作人员未按照规定程序 进行投退操作，误投退保 护压板。
确认保护压板的状态， 确保其正常且无损坏。
投退操作的步 骤
01
02
03
04
按照操作手册的指示，打开保 护压板的开关。
使用合适的工具，将保护压板 推入或退出。
在操作过程中，密切关注保护 压板的状态，确保其正常工作。
完成投退操作后，确认保护压 板的位置正确，并关闭开关。
投退操作后的检查
检查保护压板是否正常工作，无异常 声音或异常状态。
异常信号识别
当系统出现异常时，保护装置应 能快速识别异常信号，并根据预 设逻辑进行相应动作。此时，保 护压板应处于正确投入状态。
紧急停运操作
在某些严重异常情况下，为防止 事故扩大，需立即停运相关设备。 此时，应迅速将相关保护压板退 出，解除保护功能。
故障处理时的投退原则
故障定位与隔离
保护及自动装置压板投退管理规定
保护及自动装置压板投退管理规定更多免费资料下载请进：好好学习社区保护及自动装置压板投退管理规定第一章总则第一条为加强和规范我司保护及自动装置投退工作，保障机组安全稳定运行，制定本管理规定。
第二条保护与安全自动装置是确保机组安全、稳定运行的主要装置，保护装置使用不当或动作不正确，可能引起事故或事故扩大，损坏设备，甚至造成整个电力系统崩溃瓦解, 各部门应严格按本规定执行。
第三条本规定适用于我司保护与安全自动装置管理。
第二章保护定值的提出、复核、整定管理第四条热机保护定值的提出由运行部专业工程师根据厂家说明书、运行规程等资料，结合实际工艺特点制定，策划部对口专工复核后，由公司主管领导批准执行；第五条电气保护定值的提出由策划部电气二次专工根据电网系统参数、一次设备主接线和技术参数、装置厂家说明书、运行规程等资料，结合实际计算整定，由公司主管领导批准执行；第六条由于系统改造、设备异动等原因保护定值需修改时，按原程序办理审批手续。
第三章保护及其装置的运行管理第七条发电机组一旦投入运行，所有保护、联锁装置应按调度安排及公司规定投入；第八条发电机组在启动过程中或运行中因设备检修、试验的需要，必须临时退出主要保护时，应由提出部门专业人员填写保护投退审批单，申请批准后，由当值值长通知相关人员执行；（一）热工保护投退工作由热工专业相关班组技术人员在同专业技术人员监护下执行；（二）继电保护装置压板投退工作由运行人员按运行规程执行，如有需要拆开接线者，由继电保护专业人员进行；第九条一般保护联锁需要解除时，由提出人员填写保护投退审批单，由当值值长签字批准后，由机长联系相关专业人员实施；第十条运行、热工人员在实施保护投退时，必须持操作票（卡），实行操作监护制度，并做好记录即《保护解/投记录表》，工作完成后及时通知当班机长和值长认可；第十一条在工作结束需要恢复保护时，应由提出部门专业人员在征得当值值长同意后，由运行机长通知相关人员投运与恢复，并对保护投运的正确性负责，做好记录。
压板的分类及其说明
硬压板也称保护压板，是安装在保护屏上的一种连片。
它的闭合与打开代表着投退。
硬压板一般分为功能压板和出口压板。
功能压板是一种保护功能的选择控制方式，它的投退影响的是某种保护功能的实现。
出口压板的投退影响的是保护跳闸出口的实现。
定义：保护压板也叫保护连片 ,是保护装置联系外部接线的桥梁和纽带 ,关系到保护的功能和动作出口能否正常发挥作用分类：按照压板接入保护装置二次回路位置的不同 ,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能 (如主保护、距离保护、零序保护等的投、退 )。
该压板一般为弱电压板 ,接直流 24 V。
也有强电功能压板 ,如 BP22B投充电保护、过流保护等 ,接直流 220 V 或 110 V。
但进入装置之前必经光电耦合或隔离继电器隔离 ,转化为弱电开入 ,其抗干扰能力更好。
出口压板决定了保护动作的结果 ,根据保护动作出口作用的对象不同 ,可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关 ,一般为强电压板。
启动压板作为其他保护开入之用 ,如失灵启动压板、闭锁备自投压板等 ,根据接入回路不同 ,有强电也有弱电。
保护压板投、退一般原则当开关在合闸位置时 ,投入保护压板前需用高内阻电压表测量两端电位 ,特别是跳闸出口压板及与其他运行设备相关的压板 ,当出口压板两端都有电位 ,且压板下端为正电位、上端为负电位 ,此时若将压板投入 ,将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮 ,且不能复归 ,否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位 ,则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后 ,方可投入压板。
除了与二次回路直接连接的保护硬压板之外 ,某些厂家还设置了保护软压板 ,便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退 ,只有两种压板都投入且控制值整定为投入时 ,保护功能才起作用 ,任一项退出 ,保护功能将退出。
主变保护校验时联跳压板的投退原则分析
主变保护校验时联跳压板的投退原则分析摘要：联跳回路不仅能使继电保护装置本身不受保护的跳闸，而且在缩短断电距离等方面起着关键的作用。
在进行变电站主变保护校验时，联跳回路的作用与正常状态下有很大的差别，有关压板的正确投退对电网的安全运行具有重要意义。
本文主要分析主变保护校验时联跳压板的投退原则。
关键词：主变保护校验；联跳压板；运行方式1引言随着新能源技术的迅速发展，大量的分布式电力通过微网等方式进入电网，使得运维人员的倒闸操作变得更加复杂。
变电站主变保护校验中，因要投退大量的保护压板，因此，维护人员应避免误投、漏投。
因此，对正确的开关操作原理进行分析，将能够更好地确保电网运行的整体安全性和稳定性。
在主变保护校验中，主变负载是由其它主变提供的，在进行校验保护时，应注意避免触动其对运行中的装置的保护作用，以免对正常操作的装置及电力系统的安全造成不利的影响。
与常规操作模式相比，其联跳板的回撤往往存在较大的差别。
本文通过对110kV变电站的实例进行研究，指出在110kV变电站中，主要采用单母线分段和内桥导线两种主要接线模式，在对常规运行和一次主变进行保护检查时，有关跳板的投退原则进行详细的阐述。
2正常运行下的投退原则在正常工作时，每一侧的分断开关均为热后备，每台主变压器均向相应的低压侧母线供电。
内桥与单母线的分段操作中，联跳式压板的投退原理是不同的。
图1和2是110kV变电站的两种主要接线模式，一种是单、内桥配线。
在图1中，10kV141线、10kV151线、10KV121线、131线，其都是小型电力线，并与发电厂相连。
小容量的电力，如热电、风力、光伏等，通常采用10kV的电线作为小电力线连接到电网。
10kV分段开关在正常工作时是热后备的，在10kV母线和设备发生故障时，若主变压器的保护动作不能跳开小电源线，将会对小功率线路造成影响，从而造成小型电力系统的崩溃。
所以，在运行过程中，需要维护人员对与跳回路的小功率线路相关的跳回路压板的正确投退。
保护压板投退
保护压板投退求助关于保护压板的问题？有的保护压板两侧均无电压；有的保护压板上口有电，下口没电；有的保护压板一侧为+110V，另一侧为-110V；在投退保护压板时测量其两端电压时发现上述问题，不知有什么规律可寻？对于跳闸出口压板：1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口：2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口：3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通。
4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通：对于功能压板：一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V。
压板至少分两种，一种是保护投入压板（如发电机差动投入压板）投入这些压板时上下间应该有电压，微机保护开关量输入一般为24V，既上下压差为24V。
第二种为出口跳闸压板（如跳母联开关、6KVIA段。
）这是上下口之间电压差必须为0才能投入压板(有待查证）1、压板安装的规定：下口接正电源，上口接负电源（或出口），根据此原则，任何压板的规律都清楚了。
2、压板两侧没有电压，可以查回路图，是否压板两侧都串有接点，如果接点打开自然是没有电到罗。
我们这边出口压板和功能压板是要分开的，说是强电弱电要分离。
压板投退要注意！为了安全，再正常情况下投退压板时，一定要做到：1、退出时即刻测量压板上下口之间的电压，并记录下来；2、投入前更要测量压板上下口之间的电压，并与记录的数据相比较差别太大时一定不要投，切记！一位老保护的运行经验！“有人问我：380V保险取的时候是先取中间，后取两边，装的时候正好相反，为什么？我也不知为什么，我猜测可能与操作安全性有关，不知是不是？”是与操作的安全性有关有点像“跌落式保险的”操作，哈哈……三相负荷在开断第一相时，断口电压较低，产生电弧小；开断第二相时，断口电压较高，切断电路后往往出现强烈的电弧，易使邻相短路；最后拉第三相时，因电路已无电流，也就不会产生电弧。
继电保护及自动装置压板投退管理规定
继电保护及自动装置压板投退管理规定批准：复审：初审：编写：****有限责任公司1、总则1.1 为了保证电网安全稳定运行及我公司发输配电设备的安全、可靠，根据国家电力行业和集团公司有关规程、规定，特制定本规定。
1.2 ****公司继电保护及安全自动装置（以下简称保护装置）的压板运行管理按管辖范围实行统一调度、分级管理。
1.3 ****公司保护装置必须按有关规定和要求准确、可靠投入运行；严禁带电设备处于无保护状态下运行，特殊情况下停用保护装置，必须经公司总工程师批准。
1.4 发电部运行值班人员在交接班、巡回检查、运行操作过程中要认真监视保护装置信号和中央信号是否正常，压板及切换开关位置是否正确，录波器工作是否正常，对有疑问或装置异常应及时联系检修公司处理并做好相关记录。
1.5 检修公司继电保护专责应向发电部提供电气设备在运行、热备、冷备等不同状态下保护压板投退书面规定，继电保护人员和发电部运行值班人员应按照公司定期工作和技术监控的要求，定期到现场核对检查保护装置的压板投退正确性。
尤其在保护装置状态发生变化后要进行进一步确认核对，确保保护装置及压板投退在正确位置，并及时做好相关记录和台帐。
1.6 本规定适用于****公司电气设备保护装置压板投、退管理，各级生产负责人、值班运行人员、继电保护人员均应熟悉并认真执行。
2、职责2.1检修公司职责a ）负责提出、填写保护压板投退申请单，报设备部审核。
b ）对申请单内填报的退出保护装置和压板名称、保护装置存在的软硬件问题、所采取的技术措施和安全措施正确性负责，并应在检修交待本进行相关交待。
2.2设备部职责a ）负责审查检修公司提交的保护投退申请单工作内容是否必要、可行。
b ）负责审查保护投退申请单内所写的技术措施和安全措施是否正确和完善。
2.3发电部职责a ）负责审查保护投退申请单涉及工作任务的必要性，是否符合现场实际要求。
b ）按保护投退申请单要求进行保护装置压板的投退操作，对保护装置压板投退位置的正确性负责，做好相关记录和台帐。
35kV集电线路护投退原则
华能陕西靖边电力有限公司
35kV 集电线路保护投退原则
批准：
审核：
初审：
编写：
2013年07月26日
35kV 集电线路保护投退原则
一概述
35kV 集电线路保护装置采用南瑞继保科技有限公司生产的RCS-9615CS微机型线路距离保护装置。
保护配置如下：
1) 三段式相间距离保护；
2) 不对称故障相继速动；
3) 双回线相故障继速动；
4) 距离加速保护；
5) 两段可经复压和方向闭锁的过流保护和一段不经复压和方向闭锁的过流保护。
6) 三段零序过流保护(零序电流可自产也可外加) 。
7) 过流加速保护和零序加速保护。
8) 过负荷功能(报警或者跳闸) 。
9) 低周减载功能。
10) 三相一次重合闸。
根据目前35kV集电线路保护实际配置情况：
三段过流保护，两段零序过流保护。
编写装置压板投退原则如下表所示：
表1 距离保护装置压板投退原则
二保护功能投退说明
1、三段式相间距离保护不投；
2、不对称故障相继速动不投；
3、双回线相继故障速动不投；
4、距离加速保护不投；
5、过流加速保护和零序加速保护不投；
6、过负荷保护不投；
7、低周减载功能不投；
8、三相一次重合闸不投。
安生部
2013-07-26。
变电站保护压板投_退原则
变电站保护压板投、退原则The Com missioning and Ceasing Principles fo r Protecting Plate in Substations吴东升,陈冬霞(东莞供电局,广东东莞523008)摘要:介绍了保护压板的分类、功能和工作原理,并以常用的典型保护为例,论述了压板投、退的操作原则,提出变电站运行人员在日常倒闸操作中投、退压板需注意的问题,以防止人为误操作造成保护误动或拒动事故的发生。
关键词:保护;压板;原则[中图分类号]TM63[文献标识码]B[文章编号]1004-7913(2007)03-0041-03变电站倒闸操作分为一次设备和二次设备,保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片,是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用,因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则,特别是当现场运行方式发生变化时,有些保护的压板也要作相应的切换,避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。
该压板一般为弱电压板,接直流24V。
也有强电功能压板,如BP22B投充电保护、过流保护等,接直流220V或110V。
但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。
出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。
启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。
2保护压板投、退一般原则当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时若将压板投入,将造成开关跳闸。
浅析智能变电站保护软压板投退原则 姜力强
浅析智能变电站保护软压板投退原则姜力强摘要：智能变电站在电力行业的应用价值逐渐突显，对比常规变电站具有较多的优点。
本分就智能变电站中的保护软压板的实际使用和配备情况进行了分析，阐述了保护软压板的内涵并在此基础上进行了分类，在不同工作环境和不同实际工作情况下，对智能变电站保护软压板的投退原则进行了讨论并提出一定的观点。
关键词：智能变电站；保护软压板；投退原则一、常规变电站保护压板投退原则1 常规变电站保护压板的分类压板一般装入装置的二次回路中，根据压板在保护装置中安装的位置不同，可以将其分为两类：即功能压板和出口压板。
功能压板的投退对保护装置的功能实现提供了保障和决定性作用，例如变压器使用过程中的纵联差动保护。
其中，纵联差动保护的功能压板投入，能够将相关信号输送至保护装置内，实现对智能变电站的保护。
出口压板的投退是对各类断路器能够顺利跳闸起着至关重要的作用。
通常情况下的连片中负极电压始终存在，而正极电压与保护节点之间存在串联关系。
在实现保护时，当压板投入后，由压板将电源正极连通，此时控制装置会使断路器实现跳闸动作。
2 保护软压板投退原则预期保护功能能够顺利实现由保护压板的投退准确性而决定。
其中保护软压板的投退原则包含4点内容，分别是：（1）操作前务必保证保护装置的安全性和平稳性，并且消除一切故障情况，可检查有无异常情况或异常信号提示，检查屏幕显示是否正常；（2）在开关关合时投入保护压板时，一定要检测出口压板的电压情况，必须保证电压值为0，但绝不可以使用万用表进行直接测量，而应该选用出口压板两端无异极性电压测量法；（3）在退出保护时，必须先退出出口压板，后退出功能压板。
在保护投入时正好相反，即先投入功能压板，再投入出口压板。
二、智能变电站保护软压板投退原则1 智能变电站保护软压板的分类在智能变电站内，除硬压板使用在检修压板中外，软压板是保护装置中常用的手段，其目的是可以满足远程操控的目的。
表1中，以500千伏的线路板胡装置PSL-603U 和PCS-931 为例，对某供应商的软压板配置进行阐述。
变电站保护压板,你知道多少
变电站保护压板，你知道多少软压板软压板是指软件系统的某个功能投退，比如投入和退出某个保护和控制功能。
通常以修改微机保护的软件控制字来实现。
软压板是相对于硬压板而言的，保护压板是如前所述保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用。
硬压板传统保护使用硬连片故而称为硬因而压板，而软炮身是在此基础上利用软件逻辑强化对功能投退和出口信号的控制，与硬压板是"与"的关系。
由于信号、控制等回路的网际网路化，硬压板也就随着电缆回路的较软消失而消失，而软压板的功能则更进一步加强，重要性也随之提升。
硬压板：当中间的连片合上，即硬压板投入；连片未合，即退出。
跳闸压板规定采用红色停水标识，保护功能压板有关规定采用黄色标识，备用压板为灰色。
压板分类按照压板接入保护装置奈镇回路保护装置位置的不同,可出口商品分为保护功能压板和出口压板两大类。
保护功能特性压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。
该压板一般为弱电压板,接DC24V。
也有强电功能压板,如BP22B投充电保护、过流保护等,接DC220V或DC110V。
但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。
出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸进口压板和分为启动压板。
跳闸压板直接作用于本开关或联跳其他开关,一般为强电压板。
启动压板作为其他保护开启动便入之用,如失灵启动压板、闭锁了备自投压板等,根据接入回路不同,有强电也有弱电。
保护压板投、退一般原则当开关在合闸位置之时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时若将压板投入,将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮,且不能复归,否则有可能保护跳闸出口接点已粘死。
如出口产品压板两端均无电位,则应检查相关开关是否已跳开或控制控制器驱动器消失。
变电站压板投退原则
在变电站中，压板的投退应遵循以下原则：
1. 应遵循先投入、后复归的原则，确保保护装置正常运行。
2. 保护压板投、退一般原则：当开关在合闸位置时，投入保护压板前需用高内阻电压表测量两端电位，特别是跳闸出口压板及与其他运行设备相关的压板。
当出口压板两端都有电位，且压板下端为正电位、上端为负电位，此时若将压板投入，将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮，且不能复归，否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位，可以投入。
3. 对于不同种类的保护装置，其保护压板的投退方式也不同。
例如，充电保护压板正常应退出，当一段母线通过母联向另一段母线充电时，压板应投入，其保护功能只在充电瞬间起作用，充电完毕应退出。
而母联（分段）过流保护压板正常应退出，当一段母线通过母联向另一段母线充电时，该压板应投入，其保护功能在充电全过程中均起作用，作为充电保护的补充，充电完毕应退出。
4. 正常运行时，所有保护功能压板应全部投入。
5. 如有疑问或异常情况，应立即报告有关部门或专业人员处理。
以上信息仅供参考，如有需要请查阅国家能源局发布的
《电力安全工作规程》。
关于压板的投退注意事项及说明
什么是压板？继电保护的保护屏上一般都有几排插片，这就是压板，软压板就是微机保护里的，它是通过控制字来实现投退的，压板一般起到切换保护动作的方式，等于是个分接开关，可以使保护动作出口跳开关，也可以切换到保护动作掉牌发信。
当保护停用时只需将该套保护的跳闸出口压板退出，这是即使保护动作也不会跳断路器变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
关于压板的投退注意事项及说明
继电保护的保护屏上一般都有几排插片，这就是压板，软压板就是微机保护里的，它是通过控制字来实现投退的，压板一般起到切换保护动作的方式，等于是个分接开关，可以使保护动作出口跳开关，也可以切换到保护动作掉牌发信。
当保护停用时只需将该套保护的跳闸出口压板退出，这是即使保护动作也不会跳断路器变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
关于压板的投退注意事项及说明
关于压板的投退注意事项及说明
一、关于跳闸出口压板规律：
1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口，此时绝对不能投入压板；
2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口，此时压板可以投入；
3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；
4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通（适用于有操作箱例如主开关）。
二、关于保护压板规律：
1、许继800保护压板为强电开入型，故即使正常情况下保护压板上下为异极性电压，对地分别为＋110V及-110V；
2、南瑞压板及许继803保护为弱电开入型，一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V；
3、许继非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板就是直接出口的，而不是开入装置的，故此类保护压板与出口压板特性一致。
三、非常规压板投退建议：
由于各种保护的原理不同，在压板的回路上也有很大的区别，此外与热工联系的压板也比较特殊，比如关主汽门出口压板，一般设计该回路是属无源压板。
为了投退各种机理不同的压板即使掌握不了规律也不至出错，所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。
因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板不会导致跳闸等等。
(完整版)220kV变电站保护压板投退
三、220KV系统主要保护压板功能 及作用
• 3.1线路保护中ABC相跳闸、三相跳闸、永跳跳闸压板 • ABC相跳闸是A相跳闸压板、B相跳闸压板、C相跳闸压
板属于分相保护出口压板。河南电网的线路重合闸一般 设置于单相方式，当线路发生A相单相接地故障，保护 动作，A相跳闸出口开出，跳开A相，重合闸动作，A相 重合，重合于永久性故障时，加速三跳出口，跳开三相， 不再重合。
• 永跳压板出口启动永跳继电器,发出三相跳闸令并闭锁重合 闸。如母差保护动作跳闸、或失灵保护启动跳闸直接作用 于故障段母线上所有开关保护的操作箱永跳回路，跳开故 障母线上所有开关，直接闭锁重合闸。
以南自(四方)保护装置中的“永跳”压板作用为例: （1）定值中整定的不启动重合闸的保护动作后，启动永跳。 （2）重合闸方式开关在“单重”位置时，开关三跳开入，启
一、主要问题分析
• 1.1 运行人员对于相关继电保护压板原理、作用不 了解，机械照搬典型操作票中的压板投、退要求， 知其然而不知其所以然。运行方式一旦改变，就容 易出现误投或漏投保护压板。
• 1.2 同类继电保护装置不同的厂家在功能设置及二 次回路上可能有所不同，同一个名称的压板，不同 的继电保护厂家会有不同的动作配合方式，不认真 理解说明书，就会出现误投或漏投保护压板。

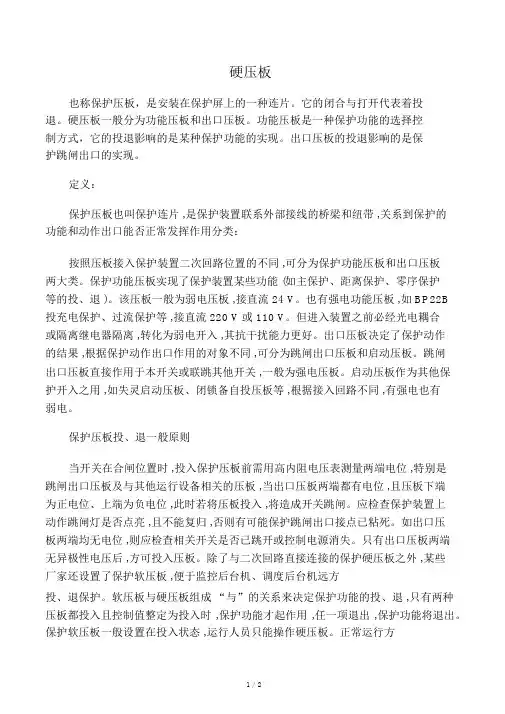

二、保护压板的分类
• 2.1按照压板接入保护装置二次回路作用的不同,可分为保护功 能压板和出口压板两大类。出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启 动压板。保护功能压板实现了保护装置中某些功能的控制(如 主保护、距离保护、零序保护等的投、退) 。跳闸出口压板直 接作用于本开关或联跳其他开关，启动压板作为其他保护开 入之用, 如失灵启动压板、闭锁备自投压板等。红色压板属跳 闸出口压板；黄色压板属功能压板；白色为备用。
保护压板投退要点说明
保护压板投退要点一、常规保护压板投退1.投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后，应对所投退保护压板是否正确进行检查。
2.一次设备处于冷备用或检修状态，保护应处于退出状态。
3.双母线进行倒母线操作时，在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。
在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板），应检查母差保护或监控后台“互联灯亮”；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。
在倒换完母线后应检查“互联灯灭”。
具体检查示例如下：（1）检查**母差保护屏互联灯亮。
（2）检查**母差保护屏互联灯灭。
（3）检查**母差保护屏电压切换正常。
（4）检查**线路保护屏电压切换正常。
4.关于充电保护的投退说明：（1）线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入,在开关合上且检查充电正常后应立即退出。
（2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压。
（3）在断路器两侧均已带电，合环操作时，不投充电保护。
（4）向主变（高抗）充电时，各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。
（5）双母线或单母线分段接线，在用母联（分段）开关向另一组母线充电，或用主变中（低）压侧向母线充电时，应投入充电保护压板，充电正常后，应立即退出。
具体充电方式可根据调令执行。
（6）对于3/2接线和角形接线，合环操作的开关充电保护不投。
5. 关于线路保护的投退说明：（1）对于3/2接线和角形接线方式线路的高频保护，在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即：在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。
对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 保护压板投、退一般原则
当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
保护软压板一般设置在投入状态,
运行人员只能操作硬压板。
正常运行方式下所有保护功能压板按定值整定要求投、退, 所有出口压板均投入。
当一套保护装置的主保护和后备保护共用跳闸出口时, 退出这套保护装置中的某些保护时只能退其功能压板, 而不能退出口压板, 否则该套保护装置中的其他保护将失去作用。
3 压板投、退注意事项
3.1 主变保护压板投、退
3.1.1 高、中压侧零序保护及间隙零序保护压板
220 kV 变压器星形接线侧(一般为高、中压侧) 的零序保护压板和间隙零序保护压板的投、退, 由主变中性点接地方式决定。
当中性点地刀合上时, 应投入主变相应侧后备保护零序保护压板,退出间隙零序保护压板; 当中性点地刀拉开时, 应投入主变相应侧后备保护间隙零序保护压板, 退出零序保护压板。
目前东莞供电局500 kV 主变压器的高、中压侧中性点直接接地, 不存在零序保护及间隙零序保护压板切换的问题。
3.1.2 变压器高、中、低压侧退出压板
该压板正常应退出, 当主变某一侧后备保护TV 断线时应投入。
此时保护装置不考虑该电压,可有效避免TV 断线后, 对本侧和其他侧后备保护的影响。
一、关于跳闸出口压板规律：
1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口，此时绝对不能投入压板；
2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口，此时压板可以投入；
3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；
4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通（适用于有操作箱例如主开关）。
二、关于保护压板规律：
1、许继压板为强电开入型，故即使正常情况下保护压板上下为异极性电压，对地分别为＋110V及-110V；
2、南瑞压板及早期微机保护为弱电开入型，一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V；
3、许继非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板就是
直接出口的，而不是开入装置的，故此类保护压板与出口压板特性一致。
三、非常规压板投退建议：
由于各种保护的原理不同，在压板的回路上也有很大的区别，比如一些进口的线路保护的压板分布情况就不一定符合上述规律，此外与热工联系的压板也比较特殊，比如关主汽门出口压板，一般设计该回路是属无源压板。
为了投退各种机理不同的压板即使掌握不了规律也不至出错，所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。
因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板不会导致跳闸等等。
