机械手表的原理及其构造

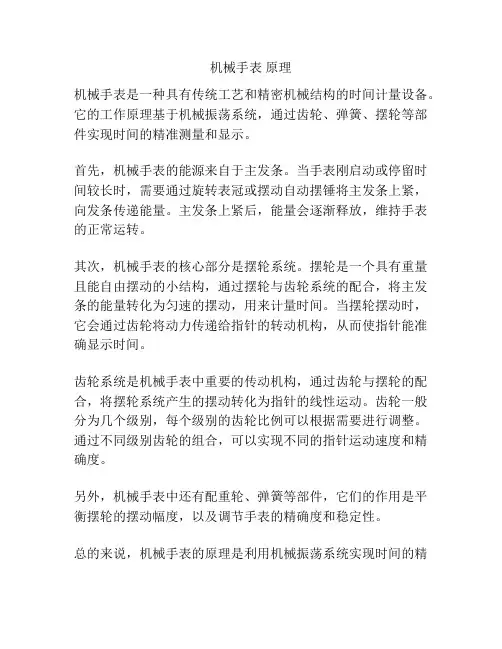

机械表通常可分为下列两种:手上链及自动上链手表两种。这两款机械的动力来源皆是靠机芯内的发条为动力,带动齿轮进而推动表针,只是动力来源的方式有异。手上发条的机械表是依靠手作动力,机芯的厚度较一般自动上发条的表薄一些,相对来说手表的重量就轻。而自动上链的手表,是利用机芯的自动旋转盘左右摆动产生动力来驱动发条的,但相对来讲手表的厚度要比手上发条的表大一些
外壳一般是由上框,后盖,胶盖,紧圈,柄头管,柄头,衬圈及表针,表盘等零件组成。其主要作用是:1:保护并固定内机,防止外界灰尘,汗水等侵蚀内机;2:指示时间;3:将外力传递给动源部分;4:安装表带。上框,后盖,胶盖等零件的作用是保护内机。为了防止汗水等锈蚀,后还都用不锈钢制成。衬圈,衬环和固机螺钉的作用是固定内机。上条,拨针都是通过旋转柄头进行的。表针与表盘配合表示时间。表盘一般是以表盘表插入表机,以螺钉固定
发条:发条是为手表提供能量的零件,圈绕在条盒内。利用条轴上的铣方槽上紧发条。条轴的方槽是由上条机构驱动。由于发条经受明显的应力,时常会导致断裂,因此,当前,采用合金材料,使发条几乎不断裂。发条储存一定的能量,以均匀小量地分配给振荡器。为此,提供的能量通过轮列组,由轮列组以相同比例缩减传输力的同时增加圈数。该轮列组包括4只轮和4只齿轮,后3只轮是铆压在前3只齿轮上。
手表的齿轮传动系,特别是主传动轮系,广泛采用一种所谓圆弧齿形。这种齿形是接线齿形演变而来的,因纯摆线齿形加工很难,故用圆弧来代替摆线,也叫做修正摆线齿形,能使齿轴的最少齿数为6,从而在轮片齿数不太多的条件下能取得大的传动比,这对减小机心直径、对高频手表中极为有利。传动效率比较高,一般能达到95%左右。由于手表机心尺寸小,条盒轮组件所储存的能量并不大,若能量损失太大,会直接影响手表的走时质量。对加工误差的敏感性较大。如齿形误差和中心距误差,都会引起啮合特性的改变。由于其齿形由相啮合的一对齿轮和模数所决定,因此齿数和模数不同,所使用的滚刀和铣刀也不相同
摆轮游丝系是产生稳定振动频率的部分。这两部分通过传动轮系、擒纵机构
有机联系起来,组成了手表机心的主干。摆轮游丝组件的振动要消耗一定的能量,而这一能量的补充是由原动系供给的。供给多,摆轮游丝组件摆幅大;反之,供给能量小,摆轮游丝组件摆动角度小,即摆幅小。如果供给的能量始终保持一常量,那么摆轮游丝组件摆动角度也不变,即摆幅不变。实际上供给能量不变是不可能的。因为机械手表以上紧的发条供给原动力.随着发条的放松其力矩就会越来越小.当然供给的能量也相应变小。另外此能量又通过传动系和擒纵机构,而传动系齿轮传动的啮合特性,擒纵机构的工作特性、传动效率、擒纵机构效率等部在不断地变化,因此栏轮游丝组件在不同时间内摆幅也不一样,若用摆幅仪或摆幅记录仪测量,所示数值是在不断波动的,一般取某段时间内最大值、最小值的平均值表示该段时间内的摆幅。
总结:机械表的魅力只是它的科技美,每一个齿轮、轴承的转动磨合都让人能观察到这人类智慧的结晶的精密、复杂、优雅,科技含量比之后来更精密的技
术虽已不是一个重量级,可与神奇不留痕的电子技术相比,这类金属造物的摩擦更能直观的让人深刻感受到科技的力量。同时它的历史渊源蒸气时代也是人类利用机械的第一个大爆发,用这类器物更能拥有感受到对昔日科技兴盛的怀旧韵味,只为留住那曾经的震撼,不见蒸气朋克风格的电影魅力至今不衰、不见星际游戏中人类建筑的傻大粗风格被津津乐道。最后高档机械表在现今的价值高昂,机械表也是承托身价与品位的优良道具,多以多了一批虽对机械一窍不通,但对表的前世今生、工艺价值、研究的透彻无比的内行人。
