贴片铝电解电容规格与尺寸
无极性贴片铝电解电容CN系列规格书
CHIP TYPE, NON-POLARIZED貼片式，無極性品Non-polarized with general temperature +85°C 無極性和適用於 +85°C 的常規溫度 Load life of 1000 hours 負荷壽命1000小時RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-40 ~ +85°C Voltage Range 額定工作電壓範圍 6.3 ~ 50V Capacitance Range 靜電容量範圍 0.1 ~ 100μFCapacitance Tolerance 靜電容量允許偏差 ±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.05CV or 10μA, whichever is greater (after 2 minutes application of rated voltage at 20°C) 漏電流 ≤0.05CV 或10μA ，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ)損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16, 25 35, 50 tan δ (max.) 最大損耗角正切 0.24 0.20 0.17 0.15 Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 6.3 10 16, 25 35, 50Impedance Ratio 阻抗比ZT/Z20 (max.) Z(-25°C) / Z(20°C)43 2 2 Z(-40°C) / Z(20°C)8 64 3 Load Life 高溫負荷特性After 1000 hours application of the rated voltage at 85°C (the polarity needs to exchange every 250 hours), they meetthe characteristics listed below.在85°C 環境中施加額定工作電壓1000小時（每250小時必須轉換一次極性）後，電容器的特性符合下表的要求。
RVT贴片铝电解电容470UF35V 10X10规格书
Note: All design and specifications are for reference only and is subject to change without prior notice. If any doubt about safety for your application, please contact us immediately for technical assistance before purchase.注: 以上所提供的設計及特性參數僅供參考，任何修改不作預先通知。
如果在使用上有疑問，請在採購前與我們聯繫，以便提供技術上的協助。
WIDE TEMPERATURE寬溫品Operating with wide temperature range -40~+105°C 適用於 -40~+105°C 的寬溫範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +105°C Voltage Range 額定工作電壓範圍 4 ~ 450V Capacitance Range 靜電容量範圍 0.1 ~ 6800μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°C Leakage Current 漏電流Rated Voltage 額定工作電壓 6.3 ~ 100V160 ~ 450VCase size 尺寸 ∅4~∅10∅12.5~∅16∅6.3~∅16Time 時間after 2 min. (application of rated voltage)2分鐘後（施加額定工作電壓）after 1 min. (application of rated voltage) 1分鐘後（施加額定工作電壓） after 5 min. (application of rated voltage)5分鐘後（施加額定工作電壓）Leakage current 漏電流≤0.01CV or 3μA, whichever is greater ≤0.01CV 或3μA ，取較大值≤0.03CV or 4μA, whichever is greater ≤0.03CV 或4μA ，取較大值≤0.04CV+100μA, whichever is greater ≤0.04CV+100μA ，取較大值Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 4 6.31016253550 63 100 160~250350~450tan δ (max.) 最大損耗角正切 ∅4~∅100.420.300.260.220.160.14 0.12 0.10 0.100.20 0.25 ∅12.5~∅160.450.380.340.300.260.22 0.18 0.14 0.100.20 0.25Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 4 6.3101625 35 50~63 100160~250350~450Impedance Ratio 阻抗比ZT/Z20 (max.) ∅4~∅10Z(-25°C)/Z(20°C)7 4 3 2 2 2 2 3 2 3Z(-40°C)/Z(20°C)158 6 4 4 3 3 4 3 6∅12.5~∅16Z(-25°C)/Z(20°C)7 5 4 3 2 2 2 2 2 4Z(-40°C)/Z(20°C)1712108 5 4 3 3 6 10 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listedbelow. 在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。
立隆---贴片型铝电 解电容规格书
-
-
12.5 ~ 18φ
- 0.38 0.34 0.30 0.26 0.22 0.18 0.14 0.10 0.20
0.25
当额定静电容量大于 1,000 µF 时，每增加 1,000 µF 需加 0.02。
阻抗比不可大于下表所列数值
额定电压
4.0 6.3 10 16 25 35 50 63 100 160 ~ 250 400 ~ 450
静电容量 (µF)
频率(Hz)
50
≦1,000
0.80
1,000＜静电容量≦10,000
0.85
120
1.00 1.00
1k
10k ≦
1.25
1.40
1.15
1.25
寸法图
图1
图2
制品各项寸法
单位：毫米
φD
L
ABC
W P ± 0.2 图号
3 5.3 ± 0.2 3.3 3.3 4.1 0.45 ~ 0.75 0.8
18×16.5 16×21.5
18×21.5
1,450 1,500
1,750
16×16.5
18×16.5 16×21.5
18×21.5
1,100
1,450 1,500
1,750
18×16.5 16×21.5
1,350 1,400
10,000 103
18×21.5 2,000 18×21.5 2,000
124 175 270
6.3×7.7 8×10
124 270
8×10 10×7.7
270 270
8×10 10×10
270 370
10×10
320 12.5×13.5 500
RVT贴片铝电解电容10UF16V4x5规格书
Note: All design and specifications are for reference only and is subject to change without prior notice. If any doubt about safety for your application, please contact us immediately for technical assistance before purchase.注: 以上所提供的設計及特性參數僅供參考，任何修改不作預先通知。
如果在使用上有疑問，請在採購前與我們聯繫，以便提供技術上的協助。
WIDE TEMPERATURE 寬溫品Operating with wide temperature range -40~+105°C 適用於 -40~+105°C 的寬溫範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +105°C Voltage Range 額定工作電壓範圍 4 ~ 450V Capacitance Range 靜電容量範圍 0.1 ~ 6800μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°C Leakage Current 漏電流Rated Voltage 額定工作電壓 6.3 ~ 100V160 ~ 450VCase size 尺寸 ∅4~∅10∅12.5~∅16∅6.3~∅16Time 時間after 2 min. (application of rated voltage)2分鐘後（施加額定工作電壓）after 1 min. (application of rated voltage) 1分鐘後（施加額定工作電壓） after 5 min. (application of rated voltage)5分鐘後（施加額定工作電壓）Leakage current 漏電流≤0.01CV or 3μA, whichever is greater ≤0.01CV 或3μA ，取較大值≤0.03CV or 4μA, whichever is greater ≤0.03CV 或4μA ，取較大值≤0.04CV+100μA, whichever is greater ≤0.04CV+100μA ，取較大值Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 4 6.31016253550 63 100 160~250350~450tan δ (max.) 最大損耗角正切 ∅4~∅100.420.300.260.220.160.14 0.12 0.10 0.100.20 0.25 ∅12.5~∅160.450.380.340.300.260.22 0.18 0.14 0.100.20 0.25Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 4 6.3101625 35 50~63 100160~250350~450Impedance Ratio 阻抗比ZT/Z20 (max.) ∅4~∅10Z(-25°C)/Z(20°C)7 4 3 2 2 2 2 3 2 3Z(-40°C)/Z(20°C)158 6 4 4 3 3 4 3 6∅12.5~∅16Z(-25°C)/Z(20°C)7 5 4 3 2 2 2 2 2 4Z(-40°C)/Z(20°C)1712108 5 4 3 3 6 10 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listedbelow. 在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。

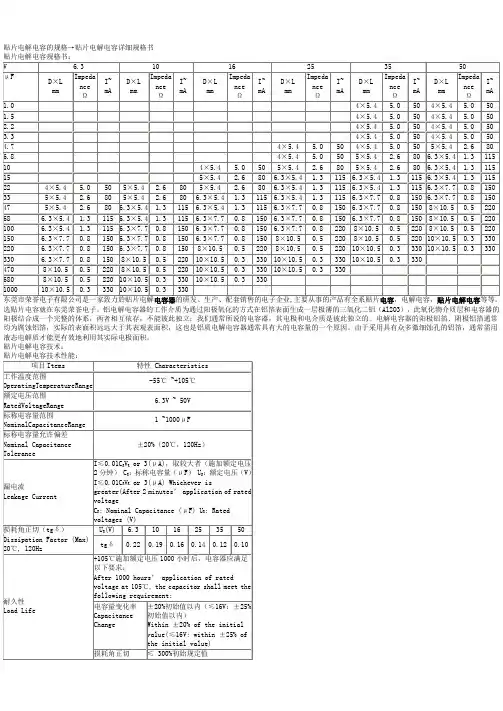

贴片电解电容的规格
贴片电解电容的规格→贴片电解电容详细规格书选贴片电容就在东莞荣誉电子。
铝电解电容器的工作介质为通过阳极氧化的方式在铝箔表面生成一层极薄的三氧化二铝（Al2O3），此氧化物介质层和电容器的阳极结合成一个完整的体系，两者相互依存，不能彼此独立；我们通常所说的电容器，其电极和电介质是彼此独立的。
电解电容器的阳极铝箔、阴极铝箔通常均为腐蚀铝箔，实际的表面积远远大于其表观表面积，这也是铝质电解电容器通常具有大的电容量的一个原因。
由于采用具有众多微细蚀孔的铝箔，通常需用液态电解质才能更有效地利用其实际电极面积。
贴片电解电容技术：1 影响大型铝电解电容器耐纹波电流能力的因素通常情况下纹波电流Ir为Ir=(1)式中：α为散热系数；Δt为电容芯包温度与环境温度差（温升）；A为电容外表面积。
从式（1）中可知，纹波电流Ir与和成正比。
散热系数α，它包括幅射散热和对流散热，它不仅与产品表面的温度差、直径大小、直立或横卧有关，而且与芯包结构、电容器内的导热情况、热流方向、芯包固定方式等密切相关。
由铝电解电容器等效电路可知tanδ=ωCR(2)式中：R为等效串联电阻，它由三部分所组成，即R=R1＋R2＋R3（3）式中：R1是氧化膜介质损耗所代表的等效串联电阻；R3是极板、导电层的欧姆电阻以及其间的接触电阻；R2是电解质所代表的等效串联电阻，即R2=φ·ρ·d/2s(4)式中：φ为电解纸的渗透系数；ρ为工作电解液的电阻率（Ω·cm)；d为电解纸的厚度（cm）；s为阳极箔的外观几何尺寸（cm2）。
由以上分析可知，选用氧化膜介质损耗小的铝箔，选择渗透系数小、厚度薄的电解纸，降低工作电解液的电阻率和粘度，改进产品结构等都可明显降低产品的tanδ。
通过降低tanδ，增大产品的散热系数，都可提高产品耐纹波电流的能力，从而保证产品达到寿命长等要求。
2 变频器对大型铝电解电容器的技术要求变频器的简单工作原理图如图1所示。
贴片铝电解电容低阻抗长寿命FZ系列规格书
CHIP TYPE, LONG LIFE WITH EXTRA LOWER IMPEDANCE貼片式，長壽命極低阻抗品Extra lower impedance with temperature range -55~+105°C 極低阻抗和適用於 -55~+105°C 的溫度範圍 Load life of 2000~5000 hours 負荷壽命2000~5000小時Impedance 5~25% less than KZ series 阻抗值比KZ 系列低5~25%RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°C Voltage Range 額定工作電壓範圍 6.3 ~ 100V Capacitance Range 靜電容量範圍 3.3 ~ 8200μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.01CV or 3μA (∅4~∅10), whichever is greater (after 2 minutes application of rated voltage at 20°C)Leakage current ≤0.03CV or 4μA (∅12.5~∅18), whichever is greater (after 1 minute application of rated voltage at 20°C)漏電流 ≤0.01CV 或3μA (∅4~∅10)，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） 漏電流 ≤0.03CV 或4μA (∅12.5~∅18)，取較大值（在20°C 環境中施加額定工作電壓1分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50 63~80100tan δ (max.) 最大損耗角正切 ∅4~∅100.26 0.19 0.16 0.14 0.12 0.10 0.08 0.07 ∅12.5~∅180.26 0.19 0.18 0.16 0.14 0.10 0.08 0.07 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓6.3 ~ 1625 ~ 100Impedance Ratio阻抗比 ZT/Z20 (max.) Z(-25°C) / Z(20°C) 2 2 Z(-40°C) / Z(20°C) 3 3 Z(-55°C) / Z(20°C)43Load Life 高溫負荷特性After 5000 hrs. (2000 hrs. for ∅4~∅6.3×5.8) application of the rated voltage at 105°C, they meet the characteristics listed below.在105°C 環境中施加額定工作電壓5000小時（∅4~∅6.3×5.8為2000小時）後，電容器的特性符合下表的要求。
贴片铝电解电容LZ高频低阻抗系列规格书
ALUMINUM ELECTROLYTIC CAPACITORS 鋁電解電容器CHIP TYPE, LOW IMPEDANCE 貼片式，低阻抗品Low impedance with temperature range -55~+105°C 低阻抗和適用於 -55~+105°C 的溫度範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°C Voltage Range 額定工作電壓範圍 6.3 ~ 50V Capacitance Range 靜電容量範圍 1 ~ 4700μFCapacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current漏電流Leakage current ≤0.01CV or 3μA (∅4~∅10), whichever is greater (after 2 minutes application of rated voltage at 20°C)Leakage current ≤0.03CV or 4μA (∅12.5~∅16), whichever is greater (after 1 minute application of rated voltage at 20°C)漏電流 ≤0.01CV 或3μA (∅4~∅10)，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） 漏電流 ≤0.03CV 或4μA (∅12.5~∅16)，取較大值（在20°C 環境中施加額定工作電壓1分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50tan δ (max.) 最大損耗角正切 ∅4~∅100.22 0.19 0.16 0.14 0.12 0.12 ∅12.5~∅160.26 0.22 0.18 0.16 0.14 0.12 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50Impedance Ratio阻抗比ZT/Z20 (max.) ∅4~∅10 Z(-25°C) / Z(20°C) 2 2 2 2 2 2Z(-55°C) / Z(20°C) 5 4 4 3 3 3∅12.5~∅16Z(-25°C) / Z(20°C) 3 3 2 2 2 2Z(-55°C)/ Z(20°C) 10 8 6 4 3 3 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listed below.在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。
贴片铝电解电容长寿命KL系列规格书
CHIP TYPE, 5000 HOURS LONG LIFE ASSURANCE 貼片式，5000小時長壽命品Wide temperature range -55~+105°C 適用於 -55~+105°C 的寬溫範圍 Load life of 3000~5000 hours 負荷壽命3000~5000小時RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°C Voltage Range 額定工作電壓範圍 6.3 ~ 100V Capacitance Range 靜電容量範圍 0.1 ~ 1500μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current漏電流Leakage current ≤0.01CV or 3μA (∅4~∅10), whichever is greater (after 2 minutes application of rated voltage at 20°C)Leakage current ≤0.03CV or 4μA (∅12.5~∅16), whichever is greater (after 1 minute application of rated voltage at 20°C)漏電流 ≤0.01CV 或3μA (∅4~∅10)，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） 漏電流 ≤0.03CV 或4μA (∅12.5~∅16)，取較大值（在20°C 環境中施加額定工作電壓1分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°CRated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50~100tan δ (max.) 最大損耗角正切 ∅4~∅100.28 0.24 0.20 0.16 0.13 0.12 ∅12.5~∅16 0.38 0.34 0.30 0.26 0.22 0.18 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓6.3 10 16 25 35 50~100Impedance Ratio 阻抗比ZT/Z20 (max.) ∅4~∅10Z(-25°C) / Z(20°C)3 3 2 2 2 2 Z(-55°C) / Z(20°C)8 5 4 3 3 3 ∅12.5~∅16Z(-25°C) / Z(20°C)5 4 3 2 2 2 Z(-55°C) / Z(20°C)12 10 8 5 4 3Load Life 高溫負荷特性After 5000 hrs. (3000 hrs. for ∅4~∅6.3×5.8) application of the rated voltage at 105°C, they meet the characteristics listed below.在105°C 環境中施加額定工作電壓5000小時（∅4~∅6.3×5.8為3000小時）後，電容器的特性符合下表的要求。
无极性贴片铝电解电容KP105℃系列规格书
CHIP TYPE, NON-POLARIZED, WIDE TEMPERATURE貼片式，無極性寬溫品Non-polarized with wide temperature range -55°C~+105°C無極性和適用於 -55°C~+105°C的寬溫範圍Load life of 1000 hours負荷壽命1000小時RoHS & REACH compliant, Halogen-free符合RoHS與REACH，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°CVoltage Range 額定工作電壓範圍 6.3 ~ 50VCapacitance Range 靜電容量範圍0.1 ~ 47μFCapacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.05CV or 10μA, whichever is greater (after 2 minutes application of rated voltage at 20°C) 漏電流≤0.05CV或10μA，取較大值（在20°C環境中施加額定工作電壓2分鐘後）C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°CRated Voltage (V) 額定工作電壓 6.3 10 16, 25 35, 50tan δ (max.) 最大損耗角正切0.24 0.20 0.17 0.15Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 6.3 10 16, 2535, 50Impedance Ratio 阻抗比ZT/Z20 (max.)Z(-25°C)/Z(20°C) 4 3 2 2Z(-55°C)/Z(20°C)8 6 4 3Load Life高溫負荷特性After 1000 hours application of the rated voltage at 105°C (the polarity needs to exchange every 250 hours), they meetthe characteristics listed below.在105°C環境中施加額定工作電壓1000小時（每250小時必須轉換一次極性）後，電容器的特性符合下表的要求。
贴片铝电解电容125℃车规级VCT系列规格书
Leakage Current ┿⭥⍱
≤The initial specified value нབྷҾ㿴㤳٬
After storage for 1000 hours at 125ćwith no voltage applied and then being stabilized at +20ć, capacitors shall meet the limits specified in Endurance. (Before the measurement, the capacitor shall be preconditioned by applying voltage according to Item 4.1 of IEC 60384-4.) ൘ 125ć⧟ຳѝ, ᰐ䍏㦧᭮㖞 1,000 ሿᰦਾᖵᓖᚒ༽ࡠ 20ć, 䘋㹼䈅傼ࡽ༴⨶(IEC 60384-4 4.1 亩)ਾ䘋㹼⍻䟿ᰦˈ ⭥ᇩಘⲴ⢩ᙗㅖਸ儈䍏㦧⢩ᙗѝᡰࡇⲴ㿴Ṭ٬DŽ
Note1: Case size ΦD x L(mm), ripple current (mA, rms) at 125ć, 120KHz. ቪረ ΦD x L(mm), 㓩⌒⭥⍱ᯬ 125ć, 120Hz Note2: Produce custom product too, which are not found in these tables. ᇒᡧᇊࡦ૱н൘ḷ߶૱а㿸㺘
Dissipation Factor (TanG, at 20ć ,120Hz) ᦏ㙇䀂↓࠷٬ (⍻䈅ᶑԦѪ 20ć,120Hz)
Low Temperature Characteristics (Max. Impedance Ratio, 120Hz) վ⢩ᙗᴰབྷ䱫ᣇ∄
Rated voltage (V ) 仍ᇊᐕ⭥
VE系列贴片铝电解电容器(台湾立隆)规格书
风华直接授权代理／片式无源器件整合供应商 【南京南山】
VE
Features ‧ 3 ~ 16φ, 85℃, 2,000 hours assured ‧ Chip type large capacitance capacitors ‧ Designed for surface mounting on high density PC board. ‧ RoHS Compliance
DIAGRAM OF DIMENSIONS
Fig3 4 5 6.3 6.3 8 8 10 10 12.5 12.5 16 L 5.3 ± 0.2 5.3 ± 0.2 5.3 ± 0.2 5.3 ± 0.2 7.7 ± 0.3 10 ± 0.5 10.3 ± 0.5 10 ± 0.5 10.3 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 A 3.3 4.3 5.3 6.6 6.6 8.4 8.4 10.4 10.4 13.0 13.0 17.0 B 3.3 4.3 5.3 6.6 6.6 8.4 8.4 10.4 10.4 13.0 13.0 17.0 C 1.5 2.0 2.3 2.7 2.7 3.0 3.0 3.3 3.3 4.8 4.8 5.8
(at 120Hz, 20℃)
Leakage Current (at 20℃)
Dissipation Factor (Tanδ at 120Hz, 20℃)
Low Temperature Characteristics (at 120Hz)
Impedance ratio shall not exceed the values given in the table below. Rated Voltage 4 6.3 10 16 25 35 50 7 4 3 2 2 2 2 Z(-25℃) φD＜12.5 10 8 6 4 3 3 Impedance /Z(+20℃) φD≧12.5 17 Ratio 5 4 3 2 2 2 Z(-40℃) φD＜12.5 /Z(+20℃) φD≧12.5 12 10 8 5 4 3
RVT贴片铝电解电容470UF50V 12X13规格书
Note: All design and specifications are for reference only and is subject to change without prior notice. If any doubt about safety for your application, please contact us immediately for technical assistance before purchase.注: 以上所提供的設計及特性參數僅供參考，任何修改不作預先通知。
如果在使用上有疑問，請在採購前與我們聯繫，以便提供技術上的協助。
WIDE TEMPERATURE寬溫品Operating with wide temperature range -40~+105°C 適用於 -40~+105°C 的寬溫範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +105°C Voltage Range 額定工作電壓範圍 4 ~ 450V Capacitance Range 靜電容量範圍 0.1 ~ 6800μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°C Leakage Current 漏電流Rated Voltage 額定工作電壓 6.3 ~ 100V160 ~ 450VCase size 尺寸 ∅4~∅10∅12.5~∅16∅6.3~∅16Time 時間after 2 min. (application of rated voltage)2分鐘後（施加額定工作電壓）after 1 min. (application of rated voltage) 1分鐘後（施加額定工作電壓） after 5 min. (application of rated voltage)5分鐘後（施加額定工作電壓）Leakage current 漏電流≤0.01CV or 3μA, whichever is greater ≤0.01CV 或3μA ，取較大值≤0.03CV or 4μA, whichever is greater ≤0.03CV 或4μA ，取較大值≤0.04CV+100μA, whichever is greater ≤0.04CV+100μA ，取較大值Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 4 6.31016253550 63 100 160~250350~450tan δ (max.) 最大損耗角正切 ∅4~∅100.420.300.260.220.160.14 0.12 0.10 0.100.20 0.25 ∅12.5~∅160.450.380.340.300.260.22 0.18 0.14 0.100.20 0.25Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 4 6.3101625 35 50~63 100160~250350~450Impedance Ratio 阻抗比ZT/Z20 (max.) ∅4~∅10Z(-25°C)/Z(20°C)7 4 3 2 2 2 2 3 2 3Z(-40°C)/Z(20°C)158 6 4 4 3 3 4 3 6∅12.5~∅16Z(-25°C)/Z(20°C)7 5 4 3 2 2 2 2 2 4Z(-40°C)/Z(20°C)1712108 5 4 3 3 6 10 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listedbelow. 在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。
贴片铝电解电容高压长寿命CP系列规格书
CHIP TYPE, HIGH VOLTAGE, 3000 HOURS LOAD LIFE貼片式，3000小時，高壓長壽命品Operating with wide temperature range -40~+85°C適用於 -40~+85°C的寬溫範圍Load life of 3000 hours負荷壽命3000小時RoHS & REACH compliant, Halogen-free符合RoHS與REACH，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-40 ~ +85°CVoltage Range 額定工作電壓範圍160 ~ 450VCapacitance Range 靜電容量範圍 3.3 ~ 100μFCapacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.04CV + 100μA, whichever is greater (after 2 minutes application of rated voltage at 20°C) 漏電流 ≤0.04CV + 100μA，取較大值（在20°C環境中施加額定工作電壓2分鐘後）C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°CRated Voltage (V) 額定工作電壓160 ~ 250 400, 500tan δ (max.) 最大損耗角正切 0.20 0.25Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓160 ~ 250400, 500Impedance Ratio 阻抗比ZT/Z20 (max.)Z(-25°C) / Z(20°C) 2 4Z(-40°C) / Z(20°C) 6 10Load Life高溫負荷特性After 3000 hours application of the rated voltage at 85°C, they meet the characteristics listed below.在85°C環境中施加額定工作電壓3000小時後，電容器的特性符合下表的要求。
syk铝贴片电解电容规格书
贴片产品各部位示意图
各规格部位尺寸：
部位代码
4*5.4 5*5.4 6.3*5.4 6.3*7.7 8*10.2 4*5.4A 1.8 2.1 2.4 2.5 2.9 3.2 B 4.3 5.3 6.6 6.6 8.3 10.3 C 4.3 5.3 6.6 6.6 8.3 10.3 E 1.0 1.3 2.2 2.2 3.1 4.5 L 5.4 5.4 5.4 7.7 10.2 10.2 H 0.5—0.8 0.8~1.2 0.8~1.2
Rated ripple current(mA.85℃.120HZ )
纹波电流频率补偿系数
频率
50HZ 120HZ 300HZ 1KHZ
10KHZ 容量范围 0.1—47UF 0.80 1.00 1.20 1.30 1.50
100—1500UF 0.80 1.00 1.10 1.15
1.20
本公司是专业生产.开发和销售SYK 品牌的贴片全系列铝电解电容器的高科技企业，以上是我公司生
产的SYB 系列85℃.,2000H 的产品，以上各种数据会因为规格系列尺寸不同而有所差距，本公司还有SYK,SYZ,SYS,SYC 等各系列产品，同时还可以按照客户的要求设计和生产不同规格和尺寸产品，可月生产不同规格尺寸的贴片电容器2000万只，本公司的产品所用主要原材料都是采购日本.韩国知名铝电解电容器原材料生产商，生产所用机械设备都是目前国际上最先进的机器，保证各品质数据和质量不低于国内同行业生产的产品，保证所有销售产品都是本公司生产工厂原厂产品，严格按照环保要求生产，在产品使用周期内的产品，欢迎各工厂和国内外贸易商来本公司洽谈订货。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A 3.3 4.3 5.3 6.6 6.6 8.4 8.4 10.4 10.4 10.4 13.0 13.0 17.0 19.0
B 3.3 4.3 5.3 6.6 6.6 8.4 8.4 10.4 10.4 10.4 13.0 13.0 17.0 19.0
P ± 0.2 Fig. No. C W 4.1 0.45 ~ 0.75 0.8 1 5.1 0.5 ~ 0.8 1.0 1 6.1 0.5 ~ 0.8 1.5 1 7.4 0.5 ~ 0.8 2.0 1 7.4 0.5 ~ 0.8 2.0 1 9.2 0.7 ~ 1.1 3.1 1 9.2 0.7 ~ 1.1 3.1 1 11.2 0.7 ~ 1.1 4.7 1 11.2 0.7 ~ 1.1 4.7 1 11.2 0.7 ~ 1.1 4.7 1 15.0 1.1 ~ 1.4 4.4 2 15.0 1.1 ~ 1.4 4.4 2 19.0 1.1 ~ 1.4 6.4 2 21.0 1.1 ~ 1.4 6.4 2
φD×L mA
50V (1H)
φD×L 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 mA 3 5 6 7 10 14 17 20 35 50 65 75 75 190 190 190
63 (1J)
φD×L 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 8×10 8×10 10×10 10×10 10×10 mA 2 3 4 5 8 12 22 25 40 139 139 200 226 226
ห้องสมุดไป่ตู้
0R1 R22 R33 R47 010 2R2 3R3 4R7 100 220 330 470 680 101 151 221 331 471 681 102 222 332 472 682 V. DC 6.3×5.3 6.3×7.7 6.3×7.7 8×10 89 124 124 290 6.3×5.3 6.3×7.7 6.3×7.7 8×10 10×7.7 10×10 12.5×13.5 12.5×16 16×16.5 18×16.5 89 124 124 290 290 430 890 1,000 1,400 1,700 6.3×7.7 8×10 8×10 10×7.7 10×10 10×10 10×10 12.5×13.5 16×16.5 16×16.5 18×16.5 124 270 290 290 400 410 430 890 1,300 1,400 1,700 6.3×7.7 8×10 8×10 10×7.7 10×10 10×10 12.5×13.5 16×16.5 16×16.5 18×16.5 124 270 290 290 400 410 750 1,100 1,300 1,600 8×10 10×7.7 10×10 10×10 12.5×13.5 12.5×13.5 16×16.5 18×16.5 270 270 400 400 680 750 1100 1,450 3×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 16 31 34 58 58 89 3×5.3 4×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 16 26 31 34 55 58 89 89 3×5.3 4×5.3 5×5.3 4×5.3 5×5.3 6.3×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 14 26 44 31 55 75 58 89 89 109 3×5.3 4×5.3 4×5.3 5×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×5.3 6.3×7.7 14 26 30 44 55 55 75 89 89 109 3×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 6.3×7.7 6.3×7.7 14 26 44 47 59 55 67 75 98 109 109 3×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 6.3×7.7 6.3×7.7 8×10 10×7.7 8×10 10×10 10×10.3 12.5×13.5 12.5×13.5 16×16.5 18×16.5 14 26 44 47 59 67 85 98 109 252 252 270 370 400 750 680 1,100 1,450
(at 120Hz, 20℃)
Leakage Current (at 20℃)
3 ~ 10φ 12.5 ~ 18φ 12.5 ~ 18φ I = 0.01CV or 3µ A, I = 0.03CV or 4µ A, Leakage Current I = 0.04CV +100µA whichever is greater whichever is greater Where, C = rated capacitance in µF V = rated DC working voltage in V Rated Voltage 4 6.3 10 16 25 35 50 63 100 160 ~ 250 400 ~ 450 0.42 0.28 0.24 0.20 0.14 0.12 0.10 0.10 0.10 3 ~ 10φ 0.38 0.34 0.30 0.26 0.22 0.18 0.14 0.10 0.20 0.25 12.5 ~ 16φ When the capacitance exceeds 1,000µF, 0.02 shall be added every 1,000µF increase. Impedance ratio shall not exceed the values given in the table below. Rated Voltage 4.0 6.3 10 16 25 35 50 63 100 160 ~ 250 400 ~ 450 Z(-25℃) φD＜12.5 7 4 4 3 2 2 2 2 2 Impedance /Z(+20℃) φD≧12.5 5 5 4 2 2 2 2 2 3 6 Z(-40℃) φD＜12.5 15 Ratio 8 5 4 3 3 3 3 3 /Z(+20℃) φD≧12.5 14 12 10 5 4 3 3 3 6 10
a1 VE 470 6.3V
Negative polarity
a1 VE 2200 6.3V
Date code Series name Rated cap. Rated voltage
DIMENSION & PERMISSIBLE RIPPLE CURRENT
V. DC µF 0.1 0.22 0.33 0.47 1 2.2 3.3 4.7 10 22 33 47 68 100 150 220 330 470 680 1,000 2,200 3,300 4,700 6,800
SMD Aluminum Electrolytic Capacitors
Features ‧ 3 ~ 18φ, 85℃, 2,000 hours assured ‧ Chip type large capacitance capacitors ‧ Designed for surface mounting on high density PC board ‧ RoHS Compliance
Contents
Dimension: φD × L(mm) Ripple Current: mA/rms at 120 Hz, 85°C
16V (1C)
φD×L mA
4V (0G)
φD×L mA
6.3V (0J)
φD×L mA
10V (1A)
φD×L mA
25V (1E)
φD×L mA
35V (1V)
B±0.2
1.0 Max A±0.2 W
P C±0.2
φD 3 4 5 6.3 6.3 8 8 10 10 10 12.5 12.5 16 18
L 5.3 ± 0.2 5.3 ± 0.2 5.3 ± 0.2 5.3 ± 0.2 7.7 ± 0.3 10 ± 0.5 10.3 ± 0.5 7.7 ± 0.3 10 ± 0.5 10.3 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 16.5 ± 0.5
L 0.3 Max
A± 0.2
L
2011 Version
0.4 Max
W
SMD Aluminum Electrolytic Capacitors
MARKING
φD = 3 mm φD = 4 ~ 6.3mm
Negative polarity Date code Rated cap. Rated voltage
VE
φD = 8 ~ 10 mm
φD ≧ 12.5mm
Date code Series name Rated cap. Rated voltage
Negative polarity
4.7 a16
Rated cap. Rated voltage Date code
a1 10 16V
Negative polarity
4×5.3 4×5.3 5×5.3 6.3×5.3 6.3×7.7 6.3×7.7 6.3×7.7 8×10 8×10 8×10
Dissipation Factor (Tanδ at 120Hz, 20℃)
Low Temperature Characteristics (at 120Hz)
Endurance
Shelf Life Test
Test Time 2,000 Hrs Capacitance Change Within ±20% of initial value (4V: ±30%) Dissipation Factor Less than 200% of specified value (4V: ±300%) Leakage Current Within specified value * The above specifications shall be satisfied when the capacitors are restored to 20℃after the rated voltage applied for 2,000 hours at 85℃. Test time: 1,000 hours; other items are the same as those for the Endurance. The rated voltage shall be applied to the capacitors before the measurements for 160 ~ 450V (Refer to JIS C 5101-4 4.1). Freq. (Hz) Cap. ( μF) Under 1,000 1,000 ＜ C ≦ 4,700 50 0.80 0.85 120 1.00 1.00 1k 1.25 1.15 10k up 1.40 1.25
