模电基础知识总结
模电基础知识总结模拟电子技术（模电）是电子工程的重要基础学科，它研究的是电子元件与电路的工作原理和运行规律。
掌握模电的基础知识对于电子工程师来说至关重要。
本文将对模电的基础知识进行总结，希望能给读者提供一些帮助。
一、电路基础知识在学习模电之前，我们首先需要掌握一些电路的基础知识。
电路是电子工程中最基本的组成单元，它由电源、电阻、电容、电感等元件组成。
在电路中，电流和电压是重要的物理量。
电流表示电子在电路中的流动情况，而电压表示电子在电路中的能量转换。
二、放大器放大器是模电中一类重要的电子元件。
放大器的作用是将输入信号放大，以便输出信号具有较高的幅度。
常见的放大器有三种基本类型：电压放大器、电流放大器和功率放大器。
放大器有许多重要的性能指标，如增益、输入电阻、输出电阻等。
学习模电的过程中，我们需要熟悉这些性能指标的定义和计算方法。
三、滤波器滤波器是模电中用于剔除或改变信号中某些频率分量的电路。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
在实际应用中，我们经常需要使用滤波器来对信号进行处理。
了解滤波器的原理和性能对于电路设计至关重要。
四、振荡器振荡器是一种能够产生连续波形信号的电路。
在模电中有两种常见的振荡器：正弦波振荡器和方波振荡器。
振荡器的核心是一个反馈回路，该回路会使得输入信号被放大，并且以振荡的形式反馈给输入端。
振荡器在通信系统、计算机等领域有广泛的应用，掌握振荡器的原理和设计方法是模电学习的重要内容。
五、运算放大器运算放大器（Operational Amplifier）是模电中一种重要的集成电路。
它具有高增益、高输入阻抗和低输出阻抗的特点，在模拟电路中有广泛的应用。
运算放大器可以用于各种电路设计，如放大器、积分器、微分器和比较器等。
学习运算放大器的工作原理和应用是模电学习的核心内容。
六、模电实验模电实验是巩固和应用所学知识的重要环节。
通过实验，我们可以观察电路的实际运行情况，提高动手实践的能力。
浅析模电与数电
• 106•ELECTRONICS WORLD ・探索与观察一、定义及特点模电即模拟电子技术，是以半导体二极管、半导体三极管和场效应管等为主要电子器件，构成对模拟信号进行传输、变换、处理、放大、测量和显示等工作的电路。
数电即数字电子技术，是用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路,或数字系统。
因为它具有逻辑运算和逻辑处理功能,所以又称数字逻辑电路。
（一）模拟电路（电子电路）模拟电路是指处理模拟信号的电子电路；模拟信号就是信号在时间和数值上都是连续变化的信号。
1.模拟电路中传输的模拟信号在一个周期内电流和电压是持续变化的。
2.模拟电路中基本的放大单元和放大电路（统称放大器）工作在线性区域；放大器静态工作时必须设置偏置电路，动态工作时放大器中既有直流成分，又有交流成分；放大器是能量转换器，用微小的电流或电压变化控制大电流的变化；放大器易受温度影响产生零点漂移；放大电器安装调试复杂。
3.模拟电路产生的模拟信号，其电压、电流、频率、周期的变化是互相制约的。
如：三相交流电。
4.模拟电路可以工作在大电流、高电压环境下。
如：整流电路、逆变器等。
（二）数字电路（进行运算的电子电路）数字电路是指对数字量进行算术运算和逻辑运算的电路，或数字系统。
数字电路还具有逻辑运算和逻辑处理功能，又称数字逻辑电路。
1.数字电路具备两个运算功能即算术运算和逻辑运算数字电路只能以二进制逻辑代数为数学基础进行算术运算，同时又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），数字电路适应于运算、比较、存储、传输、控制、决策等应用。
2.数字电路可靠性高、抗干扰能力强基本的数字逻辑电路可靠性较强；电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3.数字电路有较高的集成度，较小的体积，数字电子电路还有个优点是功耗非常低。
二、模拟电路与数字电路之间的区别1.模拟电路基本单元电路为线性放大电路，数字电路基本单元电路为开关电路。
《模电》第一章重点掌握内容
《模电》第一章重点掌握内容：一、概念1、半导体：导电性能介于导体和绝缘体之间的物质。
2、半导体奇妙特性：热敏性、光敏性、掺杂性。
3、本征半导体：完全纯净的、结构完整的、晶格状的半导体。
4、本征激发：环境温度变化或光照产生本征激发，形成电子和空穴，电子带负电，空穴带正电。
它们在外电场作用下均能移动而形成电流，所以称载流子。
5、P型半导体：在纯净半导体中掺入三价杂质元素，便形成P型半导体，使导电能力大大加强，此类半导体，空穴为多数载流子（称多子）而电子为少子。
6、N型半导体：在纯净半导体中掺入五价杂质元素，便形成N型半导体，使导电能力大大加强，此类半导体，电子为多子、而空穴为少子。
7、PN结具有单向导电性：P接正、N接负时（称正偏），PN结正向导通，P接负、N接正时（称反偏），PN结反向截止。
所以正向电流主要由多子的扩散运动形成的，而反向电流主要由少子的漂移运动形成的。
8、二极管按材料分有硅管(S i管)和锗管(G e管)，按功能分有普通管，开关管、整流管、稳压管等。
9、二极管由一个PN结组成，所以二极管也具有单向导电性：正偏时导通，呈小电阻，大电流，反偏时截止，呈大电阻，零电流。
其死区电压：S i管约0。
5V，G e管约为0。
1 V ，其死区电压：S i管约0.5V，G e管约为0.1 V 。
其导通压降：S i管约0.7V，G e管约为0.2 V 。
这两组数也是判材料的依据。
10、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。
（压降为0.7V，）②加反向电压时截止，相当断开。
③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。
11、二极管主要用途：整流、限幅、继流、检波、开关、隔离（门电路）等。
二、应用举例：（判二极管是导通或截止、并求有关图中的输出电压U0。
三极管复习完第二章再判）参考答案：a、因阳极电位比阴极高，即二极管正偏导通。
是硅管。
b 、二极管反偏截止。
f 、因V的阳极电位比阴极电位高，所以二极管正偏导通，（将二极管短路）使输出电压为U0=3V 。
模电的概念

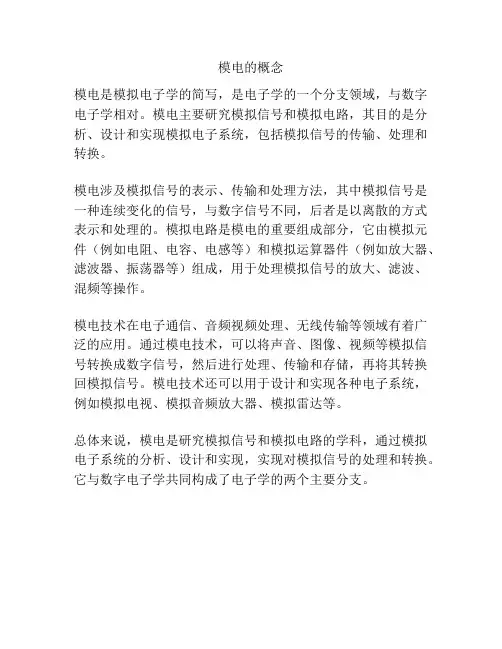

模电的概念
模电是模拟电子学的简写，是电子学的一个分支领域，与数字电子学相对。
模电主要研究模拟信号和模拟电路，其目的是分析、设计和实现模拟电子系统，包括模拟信号的传输、处理和转换。
模电涉及模拟信号的表示、传输和处理方法，其中模拟信号是一种连续变化的信号，与数字信号不同，后者是以离散的方式表示和处理的。
模拟电路是模电的重要组成部分，它由模拟元件（例如电阻、电容、电感等）和模拟运算器件（例如放大器、滤波器、振荡器等）组成，用于处理模拟信号的放大、滤波、混频等操作。
模电技术在电子通信、音频视频处理、无线传输等领域有着广泛的应用。
通过模电技术，可以将声音、图像、视频等模拟信号转换成数字信号，然后进行处理、传输和存储，再将其转换回模拟信号。
模电技术还可以用于设计和实现各种电子系统，例如模拟电视、模拟音频放大器、模拟雷达等。
总体来说，模电是研究模拟信号和模拟电路的学科，通过模拟电子系统的分析、设计和实现，实现对模拟信号的处理和转换。
它与数字电子学共同构成了电子学的两个主要分支。
模电和数电的区别
模电和数电的区别模拟电路和数字电路是电子学中两个重要的分支。
它们在电子设备和系统的设计、分析和应用中起着至关重要的作用。
尽管它们都涉及电子信号的处理，但它们在原理、工作方式和应用方面存在着显著的区别。
一、工作原理的区别模拟电路是基于连续信号的电路设计和分析。
它处理的是连续变化的电压和电流信号。
在模拟电路中，电压和电流可以连续变化，可以具有无限的可能性。
模拟电路的基本组成元件包括电阻、电容和电感等。
在模拟电路中，信号的精确值是非常重要的。
数字电路则是基于离散信号的电路设计和分析。
它处理的是只能取有限离散值的信号，即数字信号。
数字电路中的信号只能采用离散的数值表示，通常是0和1。
数字电路的基本组成元件是逻辑门，如与门、或门和非门等。
在数字电路中，信号的状态只能是确定的，例如“开”或“关”。
二、信号处理方式的区别模拟电路是通过电流和电压的连续变化来处理信号。
它允许电压和电流的值在一个范围内进行变化，并且可以根据具体的应用需求进行调整。
模拟电路可以准确地表示连续的原始信号，并且具有高精度和高灵敏度。
数字电路是通过对信号进行离散化处理来实现。
离散信号是通过将连续信号采样和量化得到的，然后通过数字处理器进行处理和操作。
数字信号可以用二进制代码表示，这使得数字电路具有高度可靠性和良好的抗干扰能力。
三、应用领域的区别模拟电路主要应用于需要处理连续信号的领域，如音频处理、无线电调制和解调、功率放大和传感器等。
模拟电路可以对电压、电流和频率等信号进行准确的测量和控制。
数字电路主要应用于需要处理离散信号的领域，如计算机、通信系统、数字信号处理和控制系统等。
数字电路可以进行复杂的逻辑运算和高速的数据处理，例如计算、存储和传输等。
四、设计难度和成本的区别模拟电路的设计相对较为简单，因为它主要涉及到连续信号的处理。
模拟电路的成本相对较低，因为它使用的元件相对简单且比较廉价。
不过，模拟电路对环境和干扰更为敏感，需要更多的补偿和稳定措施。
(完整版)模拟电子技术(模电)部分概念和公式总结
1、半导体：导电性能介于导体和绝缘体之间的物质。
特性：热敏性、光敏性、掺杂性。
2、本征半导体：完全纯净的具有晶体结构完整的半导体。
3、在纯净半导体中掺入三价杂质元素，形成P型半导体，空穴为多子，电子为少子。
4、在纯净半导体中掺入五价杂质元素，形成N型半导体，电子为多子、空穴为少子。
5、二极管的正向电流是由多数载流子的扩散运动形成的，而反向电流则是由少子的漂移运动形成的。
6、硅管Uo n和Ube：0.5V和0.7V ；锗管约为0.1V和0.3V。
7、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。
（压降为0.7V，）②加反向电压时截止，相当断开。
③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。
8、二极管主要用途：开关、整流、稳压、限幅、继流、检波、隔离（门电路）等。
9、三极管的三个区：放大区、截止区、饱和区。
三种状态：工作状态、截止状态、饱和状态，放大时在放大状态，开关时在截止、饱和状态。
三个极：基极B、发射极E和集电极C。
二个结：即发射结和集电结。
饱和时：两个结都正偏；截止时：两个结都反偏；放大时：发射结正偏，集电结反偏。
三极管具有电流电压放大作用.其电流放大倍数β=I C / I B (或I C=β I B)和开关作用.10、当输入信号I i很微弱时,三极管可用H参数模型代替(也叫微变电路等效电路)。
11、失真有三种情况:⑴截止失真原因I B、I C太小，Q点过低，使输出波形正半周失真。
调小R B，以增大I B、I C，使Q点上移。
⑵饱和失真原因I B、I C太大，Q点过高，使输出波形负半周失真。
调大R B，以减小I B、I C，使Q点下移。
⑶信号源U S过大而引起输出的正负波形都失真，消除办法是调小信号源。
1、放大电路有共射、共集、共基三种基本组态。
（固定偏置电路、分压式偏置电路的输入输出公共端是发射极，故称共发射极电路）。
共射电路的输出电压U0与输入电压U I反相，所以又称反相器。
模电公式总结
模电公式总结1. 基本电路参数1.1 电流公式•电流公式：$$I = \\frac{V}{R}$$–其中，I为电流，V为电压，R为电阻。
1.2 电压公式•电压公式：$$V = I \\cdot R$$–其中，V为电压，I为电流，R为电阻。
1.3 功率公式•功率公式：$$P = V \\cdot I$$–其中，P为功率，V为电压，I为电流。
2. 放大电路2.1 电压放大倍数•电压放大倍数：$$A_v = \\frac{V_o}{V_i}$$–其中，A_v为电压放大倍数，V_o为输出电压，V_i为输入电压。
2.2 增益•增益：$$G = \\frac{V_o - V_i}{V_i}$$–其中，G为增益，V_o为输出电压，V_i为输入电压。
3. 滤波电路3.1 截止频率•截止频率：$$f_c = \\frac{1}{2\\pi RC}$$–其中，f_c为截止频率，R为电阻，C为电容。
4. 频率响应4.1 相位差•相位差：$$\\phi = \\arctan(\\frac{X_L - X_C}{R})$$–其中，X_L为电感的电抗，X_C为电容的电抗，R为电阻。
4.2 增益•增益：$$|A_v| = \\sqrt{\\frac{X_L - X_C}{R}^2 + 1}$$–其中，|A_v|为增益，X_L为电感的电抗，X_C为电容的电抗，R为电阻。
5. 脉冲响应5.1 集成电路•脉冲响应：$$h(t) = V_i(t) \\ast g(t)$$–其中，h(t)为脉冲响应，V_i(t)为输入信号，g(t)为脉冲响应函数。
6. 非线性电路6.1 二极管方程•二极管方程：$$I_D = I_s(e^{\\frac{V_D}{V_t}} - 1)$$–其中，I_D为二极管正向电流，I_s为饱和电流，V_D为二极管正向电压，V_t为温度标准电压。
7. 反馈电路7.1 闭环增益•闭环增益：$$A_f = \\frac{A}{1 + A\\beta}$$–其中，A为开环增益，$\\beta$为反馈系数。
模电笔记知识点总结
模电笔记知识点总结一、模拟信号处理1. 模拟信号与数字信号模拟信号是指信号的数值是连续变化的，可以用连续的数学函数表示。
数字信号是指信号的数值是离散的，需要经过模数转换才能表示成数值输出。
模拟信号处理的目的是将模拟信号转换为数字信号，或者将数字信号转换为模拟信号。
2. 采样与保持采样是指将连续的模拟信号按照一定的时间间隔进行取样，得到一系列的离散数值。
保持是指在采样之后，保持所获得的信号值，直到下一次采样。
3. 模拟信号重构模拟信号重构是指将数字信号重新转换为模拟信号。
通常通过数字到模拟转换器（DAC）来实现。
4. 模拟信号滤波模拟信号滤波是指对模拟信号进行频率特性的调整，滤除不需要的频率成分，以及放大需要的频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
5. 模拟信号调制模拟信号调制是指将模拟信号转换为相应的调制信号，以便在传输和处理中更容易应用。
常见的模拟信号调制方式包括调幅调制（AM）、调频调制（FM）和调相调制（PM）。
二、放大器设计1. 放大器的基本原理放大器是一种电路，它可以放大输入信号的幅度，并输出相应的放大信号。
放大器的核心原理是利用晶体管或运算放大器等电子器件的非线性特性，实现信号的增益。
放大器的设计目标通常包括增益、带宽、输入/输出阻抗、噪声等方面的考虑。
2. 放大器的分类放大器可以根据其工作方式、频率响应等特性进行分类。
比较常见的放大器包括运算放大器、差分放大器、共模抑制放大器、功率放大器等。
3. 放大器的频率特性放大器的频率特性是指放大器对不同频率信号的响应。
常见的频率特性包括通频带、截止频率、增益带宽积等。
4. 放大器的非线性失真非线性失真是指放大器输出信号与输入信号之间存在非线性关系，导致输出信号不完全等于输入信号。
常见的非线性失真包括谐波失真、交调失真等。
5. 放大器的稳定性放大器的稳定性是指当放大器输出端负载发生变化时，放大器是否能够保持稳定的工作状态。
模电 知识点总结
模电知识点总结一、基本概念1. 电路元件：模拟电子技术的基本元件包括电阻、电容、电感、二极管、晶体管等。
其中，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，二极管用于整流、开关等，晶体管用于放大、开关等。
2. 信号：在模拟电子技术中，信号是指随时间或空间变化的电压或电流。
常见的信号形式有直流信号、交流信号、脉冲信号等。
3. 放大器：放大器是模拟电子技术中的重要元件，用于放大输入信号的幅度。
常见的放大器有运放放大器、晶体管放大器等。
4. 滤波器：滤波器是用于选择特定频率范围内的信号，常用于滤除噪声、提取特定频率成分等。
5. 调制解调：调制是将基带信号调制到载波上，解调是将载波信号解调还原为基带信号。
调制解调技术是模拟电子技术中的重要应用之一。
二、基本电路1. 电阻电路：电阻是最基本的电路元件之一，常用于限制电流、调节电压和波形、分压等。
常见的电阻电路包括电压分压电路、电流分压电路、电阻网络等。
2. 电容电路：电容是能存储电荷的元件，常用于滤波、积分、微分等。
常见的电容电路包括RC电路、LC电路、多级滤波器等。
3. 电感电路：电感是储存能量的元件，常用于振荡器、磁耦合放大器等。
常见的电感电路包括RLC电路、振荡电路、滤波器等。
4. 滤波器电路：滤波器是用于选择特定频率范围内的信号的电路，常用于滤除杂散信号、提取特定频率成分等。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器、陷波滤波器等。
5. 放大器电路：放大器是用于放大电压、电流信号的电路，常用于信号调理、传感器信号放大、运算放大器电路等。
常见的放大器电路包括运算放大器电路、放大器电路、多级放大器电路等。
6. 混频器电路：混频器是用于将两路信号进行混频得到中频信号的电路，常用于调频收音机、超外差接收机等。
常见的混频器电路包括倍频器电路、调频接收机电路、超外差接收机电路等。
7. 调制解调电路：调制解调电路是用于调制解调信号的电路，常用于调制解调的通信系统、调幅收音机、调频收音机等。
模电基础知识总结
模电基础知识总结导言模拟电子技术（Analog Electronics）是电子学的一个重要分支，包括分析和设计各种电子电路，以便于对在电子系统中表现为连续值的信号进行处理。
模拟电子技术是电子技术的核心内容之一，广泛应用于各种电子系统中。
本文将对模拟电子技术的基础知识进行总结。
电路基础电压、电流与电阻•电压：电荷的偏移量，单位为伏特（V）。
•电流：电荷单位时间通过导体的速度，单位为安培（A）。
•电阻：导体抵抗电流的能力，单位为欧姆（Ω）。
电路定律•欧姆定律: $ V = IR $•基尔霍夫定律:–基尔霍夫电压定律：节点电压之和为零。
–基尔霍夫电流定律：分支电流之和为零。
放大器放大器概述放大器是一种电子电路，用于增加信号的幅度。
放大器可以分为电压放大器、电流放大器和功率放大器等类型。
放大器特性•增益（Gain）：输出信号幅度与输入信号幅度的比值。
•带宽（Bandwidth）：放大器能够放大信号的频率范围。
•输入/输出阻抗：放大器的输入和输出接口的阻抗匹配对信号传输至关重要。
滤波器滤波器概述滤波器是一种能够选择特定频率信号的电路。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
滤波器设计•利用电容和电感可以设计无源RC和RL滤波器。
•主动滤波器使用放大器来增强滤波效果。
•数字滤波器基于离散时间信号进行设计。
零件及器件二极管与晶体管•二极管：具有单向导电特性，用于整流和电压调节。
•晶体管：根据不同类型（NPN/PNP），可作为放大器、开关或振荡器使用。
集成电路•集成电路（IC）：将多个电子元器件集合在一起形成的整体，方便应用到复杂的电路中。
结论本文对模拟电子技术领域的基础知识进行了总结，涵盖了电路基础、放大器、滤波器和常见零部件等内容。
这些基础知识是深入理解模拟电子技术的关键，也是进行电路设计和分析的基石。
希望读者通过本文的学习，能够对模拟电子技术有更深入的了解。
以上是本文对模拟电子基础知识的总结，希望对您有所帮助。
模电基本概念
模电基本概念
1、共模信号：两个大小相等、极性相同的一对信号称为共模信号。
差动放大电路输入共模信号(uil =ui2)时，称为共模输入。
2、差模信号：两个大小相等、极性相反的一对信号称为差模信号。
差动放大电路输入差模信号(uil =-ui2)时，称为差模输入。
对上面两个概念的图解：
分析在理想状态时候共模信号输出应该为零，而差模输出是正常输出。
3、低频电压放大器：低频电压放大器是指工作频率在20 赫～20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
4、偏置电路：晶体管构成的放大器要做到不失真地将信号电压放大，就必须保证晶体管的发射结正偏、集电结反偏。
即应该设置它的工作点。
所谓工作点就是通过外部电路的设置使晶体管的基极、发射极和集电极处于所要求的电位(可根据计算获得)。
这些外部电路就称为偏置电路。
5、共发射极放大电路的特点：电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。
名词解释模电
名词解释模电
模拟电子学（Analog Electronics）是电子学的一个重要分支，
研究模拟信号的处理与传输。
模拟信号是连续变化的信号，可以采用多种形式进行表示，如电压、电流、音频波形等。
模拟电子学主要关注信号的放大、滤波、混频、调制等处理，以及模拟信号在电路中的传输和转换。
模拟电子学的主要任务是提供一种方式来处理模拟信号，保持信号的准确性和完整性。
为了达到这个目标，模拟电子学使用模拟电路来实现各种信号处理功能。
模拟电路由各种模拟元件（如电阻、电容、电感）和电子器件（如晶体管、运算放大器）组成，能够对模拟信号进行放大、滤波、调制等处理。
模拟电子学中的一个重要原理是电路中的欧姆定律，它描述了电压、电流和电阻之间的关系。
根据欧姆定律，电压等于电流乘以电阻。
这个定律在模拟电子学中被广泛应用于电路设计和分析。
模拟电子学的一个关键应用领域是音频处理。
在音频设备中，模拟电子学被用于放大音频信号、滤波杂音、混响处理等。
另外，模拟电子学也在通信系统中起到重要作用。
例如，调制器是一种模拟电子学设备，用于将数字信号转换为模拟信号，以便在无线通信中传输。
随着数字电子技术的发展，数字电子学在很大程度上取代了模拟电子学。
数字电子学处理的是离散的信号，而模拟电子学处理的是连续的信号。
然而，模拟电子学仍然具有重要的价值，
尤其在一些特定的应用领域，如音频处理、能源管理和传感器系统等。
总之，模拟电子学是研究模拟信号处理和传输的一门学科，通过使用模拟电路来实现信号的放大、滤波、混频、调制等功能。
模拟电子学在音频处理、通信系统和其他领域具有重要的应用价值。
模电和数电的区别
模电和数电的区别
很多刚进入电子行业，自动化行业的人士对模似电子电路和数字电子电路存在一些疑惑，由其是刚进这行的人更是不明了，当然在接触变频器维修与维护时肯定要熟悉。
所谓模似电子电路实际是相对数字电子电路而言。
模电：一般指频率在百兆HZ以下，电压在数十伏以内的模似信号以及对此信号的分析/处理及相关器件的运用。
百兆HZ以上的信号属于高频电子电路范畴。
百伏以上的信号属于强电或高压电范畴。
数电：一般指通过数字逻辑和计算去分析、处理信号，数字逻辑电路的构成以及运用。
数电的输入和输出端一般由模电组成，构成数电的基本逻辑元素就是模电中三级管饱和特性和截止特性。
由于数电可大规模集成，可进行复杂的数学运算，对温度、干扰、老化等参数不敏感，因此是今后的发展方向。
但现实世界中信息都是模似信息(光线、无线电、热、冷等)，
模电是不可能淘汰的，但就一个系统而言模电部分可能会减少。
理想构成为：模似输入——AD采样(数字化)——数字处理——DA转换——模似输出。
模电和数电的区别
模电和数电的区别模电和数电是电子技术中两个重要的分支，它们在实际应用中有着不同的特点和作用。
本文将从工作原理、应用领域和学习难度三个方面来探讨模电和数电的区别。
一、工作原理的差异1. 模电（模拟电子技术）是以模拟电信号作为处理对象的电子技术。
它通过对连续的电压和电流信号的放大、滤波、调节和传输等方式来实现对各种模拟量的处理。
比如说，我们常见的声音、光线强度、温度等都属于模拟信号。
2. 数电（数字电子技术）是以数字信号作为处理对象的电子技术。
它利用逻辑元件（如与门、或门、非门等）对离散的二进制信号进行处理和控制。
数电采用的是离散的数值方式来代表和处理物理量，它可以将信号以二进制的形式表示，进行数字化操作。
由于模电和数电的工作原理不同，它们在应用领域上也存在一些差异。
二、应用领域的差异1. 模电主要应用于模拟信号的处理和控制。
在通信领域中，模电技术可以实现对信号的放大和调节，使信号能够更远距离的传输。
在音频设备中，模电技术可以对音频信号进行放大和调节，使其音质更好。
此外，模电还应用于传感器信号的处理、电源管理、精密仪器等领域。
2. 数电主要应用于数字信号的处理和控制。
在计算机领域中，数电技术被广泛应用于逻辑电路的设计和数字电路的实现。
它可以完成逻辑运算、数据处理、存储和传输等功能。
数电还应用于现代通信、图像处理、数字电视、工业自动化等领域。
三、学习难度上的差异由于模电和数电的工作原理和应用领域存在一定的差异，所以在学习难度上也会有所不同。
1. 学习模电需要一定的电子基础知识。
对于初学者来说，理解连续可变的电压和电流信号、了解不同的电路元件、分析复杂的模拟电路等都需要一定的时间和精力。
此外，模电中涉及到一些微积分、复数等数学知识，需要学生具备相应的数学基础。
2. 学习数电需要较强的逻辑思维能力。
数电中的逻辑门电路、布尔代数等概念对于学生来说可能是全新的。
此外，数电还涉及到二进制、十进制等数字系统的转换，需要对数字运算有一定的了解。
