multisim 电路仿真 课程设计
multisim仿真电路课程设计
multisim仿真电路课程设计一、课程目标知识目标：1. 理解Multisim软件的基本操作和界面功能；2. 掌握仿真电路的搭建、修改和测试方法；3. 学习并应用基本的电路原理，如欧姆定律、基尔霍夫定律等；4. 识别并使用常见电子元件，如电阻、电容、电感、二极管、晶体管等；5. 了解不同类型电路的特点，如放大器、滤波器、振荡器等。
技能目标：1. 能够独立使用Multisim软件搭建简单的仿真电路；2. 能够运用Multisim软件对电路进行调试和故障排查；3. 能够分析仿真电路的实验结果，得出正确结论；4. 能够通过团队协作，共同完成复杂仿真电路的设计与验证。
情感态度价值观目标：1. 培养学生对电子电路设计和实验的兴趣和热情；2. 培养学生的创新意识和动手能力；3. 培养学生严谨、求实的科学态度；4. 培养学生团队协作精神，提高沟通与交流能力。
课程性质：本课程为实践性课程，注重培养学生的动手操作能力和实际应用能力。
学生特点：学生具备基本的电子电路知识，对Multisim软件有一定了解，但实际操作能力较弱。
教学要求：教师需引导学生主动参与实践，关注个体差异，鼓励学生提问、讨论，提高学生的综合能力。
同时，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. Multisim软件基本操作与界面介绍：包括菜单栏、工具栏、元件库、虚拟仪器等功能的认识和使用方法。
- 教材章节：第一章 Multisim软件概述2. 基本电路元件的认识与使用：学习电阻、电容、电感、二极管、晶体管等常见电子元件的参数和特性。
- 教材章节：第二章 常用电子元件3. 简单电路的搭建与仿真：运用Multisim软件搭建电路，进行电路原理的学习和实验操作。
- 教材章节：第三章 电路分析与设计4. 复杂电路设计与分析：学习放大器、滤波器、振荡器等电路的设计方法和仿真实验。
- 教材章节：第四章 电子电路设计与仿真5. 电路故障分析与调试：培养学生在仿真环境下进行电路故障排查和调试的能力。
Multisim7课程设计仿真
用户可以通过元件库面板选择需要的元件，并将其拖拽到电路图 编辑区。
调整元件属性
双击元件，可以在属性对话框中修改元件的参数和属性。
电路图的绘制
01
02
03
电路图编辑区
用于绘制电路图的区域， 用户可以在此区域内自由 绘制电路图。
连线工具
提供了多种连线工具，包 括直线、曲线等，方便用 户绘制电路图中的连线。
技巧3
05 利用 Multisim 的自动化功能
。
建议
06 利用软件的自动化布局和布线
功能，提高设计效率。
Multisim 7 的未来发展与展望
发展方向1
增加更多先进的仿真功能。
01
02
展望
随着电子技术的不断发展，Multisim 7 有望 增加更多高级的仿真功能，以满足更复杂的 设计需求。
发展方向2
1 2
模拟仪器
Multisim 7提供了多种模拟仪器，如示波器、信 号发生器、功率表等，可用于测量和调试电路的 各种参数。
数字仪器
数字仪器包括逻辑分析仪、逻辑转换仪等，可用 于分析数字电路的逻辑关系和转换。
3
仪器设置与调整
用户可以根据需要设置仪器的参数，如输入信号 的幅度、频率等，以满足不同的仿真需求。
问题2
仿真结果不准确。
仿真速度过慢。
问题3
解决方法
优化电路设计，减少元件数量和复杂度，或尝试升级计 算机硬件。
提高仿真效率的技巧和建议
技巧1
合理使用虚拟仪器。
01
建议
02 在仿真过程中，根据需要选择
合适的虚拟仪器，避免不必要 的复杂度。技巧2Fra bibliotek优化电路设计。
电路multisim课程设计
电路multisim课程设计一、教学目标本课程旨在通过Multisim软件的使用，让学生掌握电路分析的基本原理和方法，培养学生的动手实践能力和创新思维。
具体目标如下：1.知识目标：使学生了解电路的基本概念、定律和分析方法，掌握Multisim软件的操作和应用。
2.技能目标：培养学生利用Multisim软件进行电路设计和仿真分析的能力，提高学生的实际操作技能。
3.情感态度价值观目标：激发学生对电路分析和设计的兴趣，培养学生的团队合作意识和创新精神。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电路基本概念和定律：电路元件、电压、电流、电阻、电容、电感等基本概念，欧姆定律、基尔霍夫定律等基本定律。
2.电路分析方法：节点分析、回路分析、支路分析等基本分析方法。
3.Multisim软件操作：软件界面、基本操作、元件库的使用、仿真分析等。
4.电路设计实例：简单电路设计、复杂电路设计、电路优化等。
三、教学方法为了实现课程目标，本课程将采用以下教学方法：1.讲授法：讲解电路基本概念、定律和分析方法，使学生掌握基本理论知识。
2.案例分析法：分析实际电路案例，让学生学会将理论知识应用于实际问题。
3.实验法：利用Multisim软件进行电路仿真实验，培养学生的动手实践能力。
4.讨论法：分组讨论电路设计问题，培养学生的团队合作意识和创新精神。
四、教学资源为了支持课程的实施，我们将准备以下教学资源：1.教材：《电路分析基础》、《Multisim软件教程》等。
2.参考书：提供电路分析、Multisim软件使用等相关书籍，供学生课后自学。
3.多媒体资料：制作课件、视频等多媒体资料，丰富课堂教学。
4.实验设备：为学生提供Multisim软件安装和实验所需的计算机、电路仿真实验设备等。
五、教学评估为了全面、公正地评估学生在电路Multisim课程中的学习成果，我们将采取以下评估方式：1.平时表现：通过学生在课堂上的参与度、提问回答、小组讨论等表现，评估其学习态度和积极性。
multisim10.0课程设计
multisim10.0课程设计一、课程目标知识目标：1. 掌握Multisim10.0软件的基本操作，包括新建、打开、保存电路图；2. 学会使用Multisim10.0软件中的元件库，能够正确选择、放置和连接电子元件；3. 理解并掌握Multisim10.0软件中的仿真分析方法，如静态工作点分析、瞬态分析、交流小信号分析等；4. 能够运用Multisim10.0软件进行基本的电路设计与调试。
技能目标：1. 培养学生运用Multisim10.0软件进行电路设计的能力；2. 提高学生分析和解决实际电子电路问题的能力；3. 培养学生团队协作能力，能够在小组合作中共同完成电路设计与调试任务。
情感态度价值观目标：1. 培养学生对电子技术领域的兴趣，激发学习热情；2. 培养学生勇于尝试、积极探究的精神，面对问题能够主动寻找解决方案；3. 增强学生的环保意识，了解电子电路在设计与应用过程中应遵循的环保原则；4. 培养学生严谨、踏实的科学态度，遵循实验操作规范，确保实验安全。
课程性质：本课程为实践性较强的电子技术课程，通过Multisim10.0软件的运用，将理论知识与实际操作相结合，提高学生的综合运用能力。
学生特点：学生具备一定的电子技术基础知识，对Multisim10.0软件有一定了解，但实际操作能力较弱。
教学要求：注重理论与实践相结合，通过实例讲解、上机操作、小组合作等形式，使学生掌握Multisim10.0软件的使用，提高电路设计与分析能力。
同时，关注学生的情感态度价值观培养，提高学生的综合素质。
二、教学内容1. Multisim10.0软件基本操作：包括软件的启动、界面认识、文件操作（新建、打开、保存、打印）等；2. 元件库的使用：介绍Multisim10.0软件中的元件库，学会查找、选择、放置和编辑电子元件；3. 电路图的绘制：学习如何绘制电路图，掌握连线、设置节点、添加文本等基本操作；4. 仿真分析方法：讲解静态工作点分析、瞬态分析、交流小信号分析等仿真分析方法，并进行实际操作演示；5. 基本电路设计与调试：运用Multisim10.0软件设计简单的放大电路、滤波电路等，并进行仿真调试；6. 小组合作项目：分组进行电路设计与调试，共同完成一个综合性的电子电路项目。

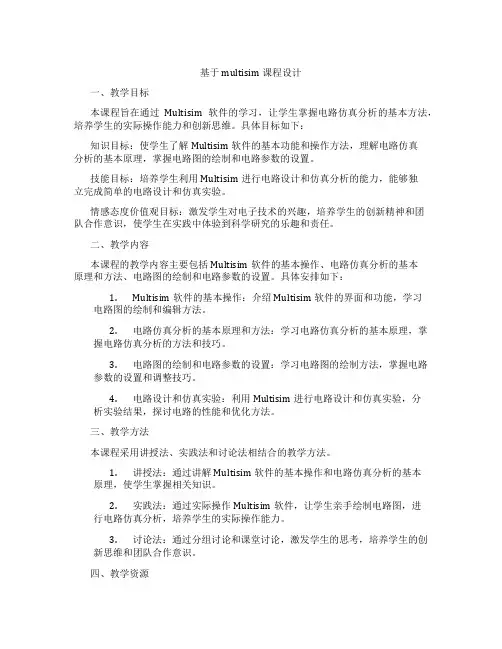

基于multisim课程设计
基于multisim课程设计一、教学目标本课程旨在通过Multisim软件的学习，让学生掌握电路仿真分析的基本方法，培养学生的实际操作能力和创新思维。
具体目标如下：知识目标：使学生了解Multisim软件的基本功能和操作方法，理解电路仿真分析的基本原理，掌握电路图的绘制和电路参数的设置。
技能目标：培养学生利用Multisim进行电路设计和仿真分析的能力，能够独立完成简单的电路设计和仿真实验。
情感态度价值观目标：激发学生对电子技术的兴趣，培养学生的创新精神和团队合作意识，使学生在实践中体验到科学研究的乐趣和责任。
二、教学内容本课程的教学内容主要包括Multisim软件的基本操作、电路仿真分析的基本原理和方法、电路图的绘制和电路参数的设置。
具体安排如下：1.Multisim软件的基本操作：介绍Multisim软件的界面和功能，学习电路图的绘制和编辑方法。
2.电路仿真分析的基本原理和方法：学习电路仿真分析的基本原理，掌握电路仿真分析的方法和技巧。
3.电路图的绘制和电路参数的设置：学习电路图的绘制方法，掌握电路参数的设置和调整技巧。
4.电路设计和仿真实验：利用Multisim进行电路设计和仿真实验，分析实验结果，探讨电路的性能和优化方法。
三、教学方法本课程采用讲授法、实践法和讨论法相结合的教学方法。
1.讲授法：通过讲解Multisim软件的基本操作和电路仿真分析的基本原理，使学生掌握相关知识。
2.实践法：通过实际操作Multisim软件，让学生亲手绘制电路图，进行电路仿真分析，培养学生的实际操作能力。
3.讨论法：通过分组讨论和课堂讨论，激发学生的思考，培养学生的创新思维和团队合作意识。
四、教学资源本课程的教学资源包括教材、Multisim软件、实验设备等。
1.教材：选用与Multisim软件和电路仿真分析相关的教材，为学生提供理论支持。
2.Multisim软件：为学生提供Multisim软件的安装和操作指导，方便学生进行实际操作。
multisim电路仿真课程设计
multisim电路仿真课程设计一、课程目标知识目标：1. 理解Multisim软件的基本操作与界面功能；2. 掌握使用Multisim进行电路设计与仿真的基本流程；3. 学习并应用电路元件的参数设置、电路搭建及分析方法；4. 了解仿真结果与实际电路之间的关系，能对简单电路进行理论分析。
技能目标：1. 能够运用Multisim软件独立完成简单电路的设计与仿真；2. 学会使用Multisim进行电路故障诊断与优化；3. 培养解决实际电路问题的能力，提高创新意识和动手操作技能。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学习热情；2. 增强学生的团队协作意识，提高沟通表达能力；3. 培养学生严谨的科学态度，树立实践是检验真理的唯一标准的观念。
课程性质：本课程为电子技术实践课程，以Multisim软件为工具，帮助学生将理论知识与实际操作相结合。
学生特点：学生具备一定的电子技术基础，对电路仿真感兴趣，但实际操作能力有待提高。
教学要求：注重理论与实践相结合，强化学生动手能力，培养解决实际问题的能力。
通过课程学习，使学生能够运用Multisim软件进行电路设计与仿真，提高电子技术实践技能。
二、教学内容本课程教学内容主要包括以下几部分：1. Multisim软件入门- 熟悉Multisim软件的操作界面；- 学习Multisim软件的基本功能与操作方法；- 了解仿真原理及基本步骤。
2. 电路元件与连接- 认识并使用Multisim中的常用电路元件；- 学习元件参数设置与调整；- 掌握电路连接方法及技巧。
3. 简单电路设计与仿真- 搭建并仿真基本放大电路、滤波电路等；- 分析电路性能，如增益、频率响应等；- 学习电路故障诊断与优化方法。
4. 复杂电路设计与仿真- 组合多个基本电路，设计复杂电路；- 分析电路中信号传输、处理过程；- 学习实际电路中的应用案例。
教学内容按照以下进度安排：1. 第1-2课时：Multisim软件入门；2. 第3-4课时：电路元件与连接；3. 第5-6课时：简单电路设计与仿真；4. 第7-8课时：复杂电路设计与仿真。
multisim的课程设计
multisim的课程设计一、课程目标知识目标：1. 学生能理解Multisim软件的基本功能和操作流程；2. 学生能掌握使用Multisim进行电路设计与仿真分析的方法；3. 学生能掌握Multisim中各类元器件的属性设置和使用方法；4. 学生能了解Multisim在实际电子工程中的应用场景。
技能目标：1. 学生能够独立操作Multisim软件，完成简单电路的设计与仿真；2. 学生能够分析仿真结果，优化电路设计，提高电路性能；3. 学生能够运用Multisim进行团队协作，共同完成复杂的电路设计与分析任务；4. 学生能够运用Multisim解决实际问题，培养创新意识和实践能力。
情感态度价值观目标：1. 学生通过Multisim的学习，培养对电子工程领域的兴趣，激发学习热情；2. 学生在团队协作中，培养沟通与协作能力，增强团队意识；3. 学生在解决实际问题的过程中，树立正确的价值观，认识到科技对社会发展的推动作用；4. 学生在课程学习过程中，形成积极探究、勤奋学习、追求卓越的学习态度。
课程性质：本课程为电子技术实践课程，旨在帮助学生掌握Multisim软件的使用，提高电路设计与分析能力。
学生特点：学生具备一定的电子技术基础知识，具有较强的学习能力和动手实践能力。
教学要求：教师需结合教材内容，采用任务驱动法，引导学生主动参与课堂实践，注重培养学生的实际操作能力和团队协作能力。
同时，关注学生的个体差异，因材施教，确保课程目标的实现。
通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容本课程教学内容主要围绕Multisim软件在电子电路设计与仿真中的应用，结合教材以下章节展开：1. Multisim软件概述：介绍Multisim软件的发展历程、主要功能及特点，使学生了解Multisim在现代电子工程中的应用。
2. Multisim基本操作与界面：讲解Multisim软件的安装、启动、界面布局及基本操作方法，为学生后续学习打下基础。
电工学Multisim课程设计
电工学Multisim课程设计一、课程目标知识目标：1. 学生能够理解Multisim软件的基本功能和操作方法。
2. 学生能够掌握利用Multisim进行电路设计与仿真分析的基本步骤。
3. 学生能够掌握常见电子元器件在Multisim中的表示和运用。
技能目标：1. 学生能够运用Multisim软件绘制电路图，并进行电路仿真分析。
2. 学生能够通过Multisim软件对电路进行调试与优化，提高电路性能。
3. 学生能够运用Multisim进行简单的故障排查和问题解决。
情感态度价值观目标：1. 培养学生对电工学课程的兴趣，激发学习热情。
2. 培养学生严谨的科学态度和良好的团队合作精神。
3. 增强学生对电子技术在实际应用中的认识，提高实践操作能力。
课程性质：本课程为实践性较强的课程，以Multisim软件为工具，结合电工学基础知识，进行电路设计与仿真。
学生特点：学生具备一定的电工学基础知识，但对Multisim软件操作相对陌生，需要从基本功能学起。
教学要求：注重理论与实践相结合，引导学生通过动手实践，掌握Multisim 软件在电路设计与仿真中的应用。
同时，关注学生的个别差异，提供有针对性的指导，确保每位学生都能达到课程目标。
在教学过程中，注重培养学生的自主学习能力和团队协作精神。
二、教学内容1. Multisim软件概述- 软件安装与界面认识- 常用工具栏与菜单功能介绍2. 电路设计与绘制- 元器件库的调用与使用- 电路图的绘制与编辑- 常见电路图符号的认识与运用3. 电路仿真分析- 设置仿真参数与运行仿真- 基本电路分析方法：直流工作点分析、交流分析、瞬态分析等- 仿真结果的分析与解读4. 电路调试与优化- 电路故障排查与问题解决- 电路性能优化方法与实践- 调试技巧与案例分析5. 实践项目- 设计简单的放大电路、滤波电路等- 对设计电路进行仿真分析，验证电路性能- 团队合作完成综合性的电路设计与仿真项目教学内容安排与进度：第一周：Multisim软件概述与安装第二周：电路设计与绘制第三周：电路仿真分析第四周：电路调试与优化第五周：实践项目与成果展示教材章节关联：本教学内容与教材中“Multisim软件应用”、“电路设计与仿真”等章节密切相关，通过本课程的学习，学生可以更好地掌握教材中的相关知识，提高实际操作能力。
Multisim课程设计报告
Multisim课程设计报告课程名称：multisim电路仿真设计题目：病房呼叫系统设计学号：王后影110914033专业班级：11电信本（一）班指导老师：宇安病房呼叫系统的设计一．实验目的1．掌握数字电路课程所学的理论知识以及数字电子技术在生活中的应用。
2．熟悉几种常用集成数字芯片的功能和应用，并掌握其工作原理，进一步学会使用其进行电路设计。
3．进一步深化对电子技术的了解，强化实际动手操作能力以及发现问题解决问题的方法。
4．培养认真严谨的工作作风和实事的工作态度。
5．数电课程实验是大学中为我们提供的一次动手实践的机会，增强实际动手操作与研发的能力二．实验原理要求当一号病房的按钮按下时，无论其他病室的按钮是否按下，护士值班室的数码显示“1”，即“1”号病室的优先级别最高，其他病室的级别依次递减，7号病室级别最低，当7个病房中有若干个请求呼叫开关合上时，护士值班室的数码管所显示的即为当前优先级别最高的病室呼叫，同时在有呼叫的病房门口的指示灯闪烁。
待护士按优先级处理完后，将该病房的呼叫开关打开，再去处理下一个相对最高优先级的病房的事务。
全部处理完毕后，即没有病室呼叫，此时值班室的数码管显示“0”。
电路设计流程图本例在设计中采用了8/3线优先编码器74LS148，74LS148有8个数据端（0~7）,3个数据输出端（A0~A1）,1个使能输入端（EI，低电平有效），两个输出端（GS,E0）。
数据输出端A~C根据输入端的选通变化，分别输出000~111这0~7二进制码，经逻辑组合电路与74LS47D BCD-七段译码器/驱动器的数据输入端（A~C）相连，最终实现设计要求的电路功能，电路如图所示。
电路中与门74LS08DD的输出端（3、6、8）与74LS147D BCD-七段译码器/驱动器的数据输入端的数据端（A、B、C）连接。
此例仿真可在Multisim的主界面下，启动仿真开关即可进行电路的仿真。
K1~K7为病房呼叫开关，在其下方的Key=1，...Key=7分别表示按下键盘1~7数字键，即可控制相应开关的通道。
(完整word版)multisim 电路仿真 课程设计
4.1 仿真设计1、用网孔法和节点法求解电路。
如图4.1-1所示电路：3Ω（a）用网孔电流法计算电压u的理论值。
（b）利用multisim进行电路仿真，用虚拟仪表验证计算结果。
（c）用节点电位法计算电流i的理论值。
（d）用虚拟仪表验证计算结果。
解：电路图：（a）i1=2 解得 i1=25i2-31-i3=2 i2＝1i3=-3 i3=-3 u=2 v（b）如图所示：（c）列出方程4/3 U1- U2=2 解得 U1＝3 v U2=2 v2A1Ω_+_+u1Ω2V-3A图4.1-1i2U 1- U 2=2 i=1 A结果：计算结果与电路仿真结果一致。
结论分析：理论值与仿真软件的结果一致。
2、叠加定理和齐次定理的验证。
如图4.1-2所示电路：(a)使用叠加定理求解电压u 的理论值；(b)利用multisim 进行电路仿真，验证叠加定理。
(c)如果电路中的电压源扩大为原来的3倍，电流源扩大为原来的2倍，使用齐次定理，计算此时的电压u ；(d)利用multisim 对（c ）进行电路仿真，验证齐次定理。
电路图：（a ） I 1=27 I 2-2 I 1- I 3=03 I 3- I 2-2 I 4=0 解得 U 1=7（V ） I 4=-3 U 1U 1=2（I 1- I 2）如图所示电压源单独作用时根据网孔法列方程得：3 I 1-2 I 2- I 3=4 I 2=-3 U 27 I 3 - I 1=0 解得 U 2=9（V ） U 2=4-2 I 3所以 U= U 1+ U 2=16（V ） （b ）如图所示。
2Ω 1Ω 2Ω 4Ω 2A 3u + 4V - + u-图4.1-2（c）根据齐次定理，U=2U1+3U2=14+27=41 v（d）结果：理论值与仿真电路计算的值一样。
结论分析：齐次定理和叠加定理成立。
三、替代定理的验证。
（a）求R上的电压u和电流I的理论值；（b）利用multisim进行电路仿真，分别用相应的电压源u和电流源I替代电阻R，分别测量替代前后支路1的电流i1和支路的电压u2，验证替代定理。
电路课程设计multisim
电路课程设计multisim一、教学目标本课程的教学目标是使学生掌握电路基本原理和Multisim仿真软件的使用，培养学生分析和解决电路问题的能力。
具体目标如下：1.知识目标：学生能够理解电路的基本概念、原理和定律，掌握电路元件的特点和应用，了解Multisim软件的基本功能和操作。
2.技能目标：学生能够运用Multisim软件进行电路仿真实验，熟练操作电路元件，分析电路性能，解决实际电路问题。
3.情感态度价值观目标：培养学生对电路学科的兴趣和好奇心，增强学生的实践能力和创新精神，培养学生的团队合作意识和沟通表达能力。
二、教学内容本课程的教学内容主要包括电路基本原理、Multisim软件操作和电路仿真实验。
具体内容如下：1.电路基本原理：包括电路元件、电路定律、分析方法等，使学生掌握电路的基本知识和分析方法。
2.Multisim软件操作：介绍Multisim软件的基本功能、界面布局和操作步骤，使学生能够熟练使用Multisim进行电路仿真实验。
3.电路仿真实验：通过实际电路案例，使学生能够运用Multisim软件进行电路仿真实验，分析电路性能，解决实际电路问题。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：教师讲解电路基本原理和Multisim软件操作，引导学生理解电路知识和技能。
2.讨论法：学生分组讨论电路问题，培养学生的思考能力和团队协作精神。
3.案例分析法：分析实际电路案例，培养学生运用Multisim软件解决电路问题的能力。
4.实验法：学生动手进行电路仿真实验，巩固电路知识和技能，提高学生的实践能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
具体如下：1.教材：选用权威、实用的电路教材，为学生提供系统的电路知识。
2.参考书：提供丰富的电路参考资料，拓展学生的知识视野。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，增强课堂教学的趣味性和生动性。
multisim课程设计
multisim课程设计一、课程目标知识目标：1. 学生能理解Multisim软件的基本功能和操作流程；2. 学生能掌握Multisim进行电路设计与仿真的基本方法；3. 学生能了解Multisim在实际电路工程中的应用场景。
技能目标：1. 学生能独立运用Multisim软件进行电路搭建、仿真和分析；2. 学生能通过Multisim解决实际问题，如优化电路设计、诊断电路故障等；3. 学生能运用Multisim进行创新设计，展示电路设计成果。
情感态度价值观目标：1. 学生能积极参与Multisim电路设计与仿真活动，培养对电子工程的兴趣和热情；2. 学生在小组合作中，学会沟通、协作，培养团队精神和解决问题的能力；3. 学生通过Multisim实践，认识到科技对生活的影响，增强创新意识和责任感。
课程性质：本课程为电子工程领域的实践课程，旨在培养学生的电路设计、仿真和分析能力。
学生特点：学生已具备基本的电子电路知识，具有一定的计算机操作能力，对实践操作有较高的兴趣。
教学要求：结合课本知识，注重实践操作，引导学生主动探索，提高学生的动手能力和创新能力。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. Multisim软件概述- 软件安装与界面认识- 基本操作与功能介绍2. 电路元件与电路搭建- 元件库的使用与元件属性设置- 电路图绘制与连接方法3. 电路仿真与分析- 基本仿真参数设置- 仿真结果分析（包括直流工作点分析、交流分析、瞬态分析等）4. 实际应用案例分析- 案例选取与讲解（如放大器、滤波器、振荡器等）- 学生动手实践与问题讨论5. 创新设计- 设计任务与要求- 学生自主设计、仿真与优化6. 课程总结与展示- 学生成果展示与评价- 教学内容回顾与总结教学内容安排与进度：第一周：Multisim软件概述与安装第二周：电路元件与电路搭建第三周：电路仿真与分析第四周：实际应用案例分析第五周：创新设计与优化第六周：课程总结与展示教材章节关联：教学内容与教材中“电子电路设计与仿真”章节紧密相关，涵盖了Multisim 软件的使用、电路设计与仿真、实际应用案例等方面的内容。
multisim电路课程设计
multisim电路课程设计一、课程目标知识目标：1. 理解Multisim软件的基本操作和界面功能，掌握电路图的绘制方法。
2. 学习并掌握Multisim中常用电子元器件的属性、功能及使用方法。
3. 学会运用Multisim软件进行电路仿真，分析电路性能，理解电路工作原理。
技能目标：1. 能够独立使用Multisim软件绘制电路图，并进行仿真实验。
2. 能够运用Multisim软件对电路进行分析，解决实际问题。
3. 培养学生动手实践、团队协作和解决问题的能力。
情感态度价值观目标：1. 培养学生对电子电路的兴趣和热情，激发创新意识。
2. 培养学生严谨的科学态度，养成良好的实验习惯。
3. 增强学生的团队合作意识，培养沟通、交流的能力。
课程性质：本课程为实践性课程，强调理论联系实际，培养学生的动手能力和创新思维。
学生特点：学生已具备一定的电子电路基础知识，对Multisim软件有一定了解，但对软件的具体应用尚不熟悉。
教学要求：教师需引导学生通过实践操作，掌握Multisim软件的使用，将理论知识应用于实际电路设计中。
教学过程中注重培养学生的动手实践能力、分析问题和解决问题的能力。
通过课程学习，使学生能够独立完成电路设计与仿真实验，提高电子电路设计能力。
二、教学内容1. Multisim软件基本操作与界面介绍：包括软件安装、界面布局、菜单功能、工具栏使用等，使学生熟悉Multisim的操作环境。
教材章节：第一章 Multisim软件概述2. 电子元器件及其使用方法：学习电阻、电容、电感、二极管、三极管等常用元器件的属性、符号及功能。
教材章节：第二章 常用电子元器件3. 电路图的绘制与编辑：掌握电路图的绘制、修改、元件属性设置等操作。
教材章节：第三章 电路图的绘制与编辑4. 电路仿真与分析：学习使用Multisim进行电路仿真，分析电路性能，包括静态工作点分析、瞬态分析、交流分析等。
教材章节：第四章 电路仿真与分析5. 实践项目：设计简单的电路并进行仿真实验，如放大器、滤波器等，巩固所学知识。
用Multisim做模电课程设计
用Multisim做模电课程设计一、课程目标知识目标：1. 让学生掌握Multisim软件的基本操作和模拟电路设计原理；2. 帮助学生理解并应用常用的模拟电路组件，如运算放大器、滤波器等；3. 使学生能够运用Multisim软件搭建和测试模拟电路，分析电路性能。
技能目标：1. 培养学生运用Multisim软件进行模拟电路设计的能力；2. 培养学生分析电路图、解决实际电路问题的能力；3. 提高学生团队协作、沟通表达及动手实践的能力。
情感态度价值观目标：1. 激发学生对模拟电路的兴趣，培养其主动探索、创新的精神；2. 培养学生严谨、求实的科学态度，使其具备良好的工程素养；3. 增强学生的环保意识，使其在设计过程中关注电路的节能和环保。
课程性质：本课程为实践性较强的课程，以Multisim软件为工具，结合模拟电路设计原理，培养学生的实际操作能力和创新能力。
学生特点：学生具备一定的电子基础和Multisim软件操作能力，但对模拟电路设计尚处于入门阶段。
教学要求：结合课本内容，注重理论与实践相结合，引导学生运用Multisim 软件进行模拟电路设计，提高学生的实际操作能力和问题解决能力。
在教学过程中，关注学生的学习进度和个体差异，确保课程目标的实现。
将目标分解为具体的学习成果，便于后续的教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分：1. Multisim软件基本操作：介绍Multisim软件的界面、菜单、工具栏等基本功能，使学生熟练掌握软件操作。
2. 模拟电路元件及原理：讲解常用的模拟电路元件，如电阻、电容、运算放大器、滤波器等，使学生了解各类元件的功能和原理。
3. 模拟电路设计方法：教授模拟电路设计的基本方法，包括电路图的绘制、电路参数的设置、仿真测试等。
4. 实践项目：结合教材，安排以下实践项目：a. 运算放大器的应用：设计并搭建反相放大器、同相放大器等电路；b. 滤波器的设计：设计低通、高通、带通滤波器等电路；c. 信号发生器：设计正弦波、方波、三角波等信号发生器。
电子技术课程设计multisim
电子技术课程设计multisim一、教学目标本节课的教学目标是让学生掌握Multisim的基本操作和电子电路仿真分析方法。
知识目标包括：了解Multisim软件的特点和应用领域；掌握Multisim的基本操作，如元件选取、电路搭建、仿真设置等；理解电子电路的基本原理和分析方法。
技能目标包括：能够独立操作Multisim软件，搭建简单的电子电路并进行仿真分析；能够根据电路需求选择合适的元件，并进行参数调整。
情感态度价值观目标包括：培养学生对电子技术的兴趣和好奇心，提高学生的实践能力和创新意识。
二、教学内容本节课的教学内容主要包括Multisim软件的基本操作和电子电路仿真分析方法。
首先，介绍Multisim软件的特点和应用领域，使学生了解软件的功能和用途。
其次，讲解Multisim的基本操作，如元件选取、电路搭建、仿真设置等，并通过实际操作演示，让学生熟练掌握这些操作。
然后，介绍电子电路的基本原理和分析方法，如欧姆定律、基尔霍夫定律等，并通过实例讲解，使学生能够运用这些原理和方法进行电路分析。
最后，结合具体案例，教授如何利用Multisim进行电子电路的仿真分析，使学生能够熟练运用软件进行电路设计和验证。
三、教学方法为了达到本节课的教学目标，将采用多种教学方法相结合的方式进行教学。
首先，采用讲授法，讲解Multisim软件的基本操作和电子电路的基本原理，使学生掌握理论知识。
其次，采用讨论法，引导学生进行课堂讨论，巩固所学知识，提高学生的思考和分析能力。
然后，采用案例分析法，通过分析具体案例，使学生能够将理论知识运用到实际问题中。
最后，采用实验法，让学生动手操作Multisim软件，进行电子电路的仿真分析，培养学生的实践能力和创新意识。
四、教学资源为了支持本节课的教学内容和教学方法的实施，将准备以下教学资源。
首先，教材《电子技术基础》和《Multisim 10 教程》，作为学生学习的基本资料，为学生提供理论知识和支持。
数电课程设计multisim仿真
数电课程设计multisim仿真一、课程目标知识目标：1. 学生能理解Multisim软件的基本操作和功能，掌握进行数字电路仿真的基本步骤。
2. 学生能运用已学的数字电路知识，设计简单的数字电路，并在Multisim中进行仿真验证。
3. 学生能通过Multisim仿真实验，深入理解数字电路的工作原理和特性。
技能目标：1. 学生能运用Multisim软件进行电路图的绘制，具备基本的电路设计能力。
2. 学生能通过Multisim仿真，分析并解决数字电路中可能出现的问题。
3. 学生能有效地进行团队合作，共同完成复杂的数字电路设计与仿真任务。
情感态度价值观目标：1. 学生对数字电路设计与仿真产生浓厚的兴趣，提高学习积极性。
2. 学生在课程学习过程中，培养严谨的科学态度和良好的实验习惯。
3. 学生通过团队协作，培养沟通能力、责任感和合作精神。
课程性质：本课程为实践性课程，结合理论知识，通过Multisim软件进行数字电路设计与仿真，旨在提高学生的实际操作能力和创新能力。
学生特点：学生已具备一定的数字电路基础知识，具有较强的学习能力和动手能力，对实践性课程有较高的兴趣。
教学要求：教师需注重引导学生将理论知识与实际操作相结合，关注学生个体差异，鼓励学生积极思考、提问和解决问题，培养学生的创新能力和实践能力。
通过课程目标的具体分解，使学生在课程结束后能够达到预定的学习成果。
二、教学内容本课程教学内容主要包括以下三个方面：1. Multisim软件基本操作与功能- 软件界面及基本操作方法介绍- 常用工具栏及菜单功能解析- 元器件库的调用与管理2. 数字电路设计与仿真- 基本逻辑门电路设计与仿真- 组合逻辑电路设计与仿真- 时序逻辑电路设计与仿真- 数字电路故障分析与排查3. 实践项目与案例分析- 设计简单的数字电路，如加法器、编码器、触发器等- 分析并优化已有数字电路案例- 团队合作完成复杂数字电路设计与仿真教学内容安排与进度：1. 第一周：Multisim软件基本操作与功能学习，熟悉元器件库的使用。
multisim课程设计报告
multisim课程设计报告一、教学目标本课程的教学目标是使学生掌握Multisim的基本操作和电路仿真分析方法，能够熟练运用Multisim进行电路设计和仿真实验。
具体目标如下：1.知识目标：–理解Multisim软件的基本功能和操作界面。
–掌握电路原理图的绘制方法和技巧。
–熟悉 Multisim 中的元件库和常用元器件。
–了解电路仿真分析的基本原理和方法。
2.技能目标：–能够独立完成基本电路的设计和仿真实验。
–能够对电路进行调试和优化，解决实验中遇到的问题。
–能够运用Multisim进行波形分析和打印输出。
3.情感态度价值观目标：–培养学生的创新意识和团队合作精神。
–增强学生对工程实践的兴趣和认识，提高解决实际问题的能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.Multisim软件的基本操作和功能介绍。
2.电路原理图的绘制方法和技巧。
3.Multisim中的元件库和常用元器件的使用方法。
4.电路仿真分析的基本原理和方法。
5.典型电路的设计和仿真实验。
6.波形分析和打印输出。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：讲解Multisim软件的基本操作和功能，电路原理图的绘制方法，以及电路仿真分析的基本原理和方法。
2.案例分析法：通过分析典型电路的设计和仿真实验，使学生掌握电路设计和仿真的技巧。
3.实验法：让学生亲自动手进行电路设计和仿真实验，培养学生的实践操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：《Multisim软件教程》。
2.参考书：提供相关电路设计和仿真实验的参考资料。
3.多媒体资料：制作课件和教学视频，帮助学生更好地理解和学习。
4.实验设备：提供计算机和Multisim软件，以及必要的实验器材。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采取以下评估方式：1.平时表现：评估学生在课堂上的参与程度、提问和回答问题的表现，以及小组讨论和实验操作的积极性。
multisim仿真数电课程设计
multisim仿真数电课程设计一、课程目标知识目标：1. 学生能够理解Multisim软件的基本原理和使用方法，掌握数字电路的基本组成和功能。
2. 学生能够运用Multisim软件搭建和仿真简单的数字电路，如逻辑门、组合逻辑电路和时序逻辑电路等。
3. 学生能够解释数字电路中的基本概念，如逻辑电平、触发器、计数器等，并了解其在实际应用中的作用。
技能目标：1. 学生能够运用Multisim软件进行电路图的绘制和仿真，掌握基本操作和调试技巧。
2. 学生能够运用Multisim软件进行电路性能的测试和分析，如输入输出关系、时序分析等。
3. 学生能够通过Multisim仿真实验，培养实际操作能力和解决问题的能力。
情感态度价值观目标：1. 学生能够培养对数字电路的兴趣和热情，提高学习的积极性和主动性。
2. 学生能够通过合作学习和实践探索，培养团队协作和交流沟通的能力。
3. 学生能够认识到数字电路在现代科技中的广泛应用，增强对科技创新和社会发展的责任感。
课程性质：本课程为实践性较强的课程，结合Multisim软件进行数字电路设计与仿真，旨在提高学生的实际操作能力和创新能力。
学生特点：学生具备一定的电子技术基础知识，对Multisim软件有一定了解，具有较强的学习能力和动手能力。
教学要求：教师应注重理论与实践相结合，引导学生主动参与，鼓励学生提问和思考，培养学生的创新意识和解决问题的能力。
同时，关注学生的个体差异，提供个性化指导，确保课程目标的达成。
通过分解课程目标为具体的学习成果，为后续教学设计和评估提供依据。
二、教学内容本课程教学内容主要包括以下几部分：1. Multisim软件入门：使学生熟悉Multisim软件的界面和基本操作，包括电路图的绘制、元件的选取与放置、电路的连接与仿真等。
- 教材章节：第一章 Multisim软件概述与安装- 内容：Multisim软件界面、基本操作、元件库的使用。
2. 数字电路基础：讲解数字电路的基本概念、逻辑门、组合逻辑电路和时序逻辑电路等。
MULTISIM综合课程设计
MULTISIM 综合课程设计一、教学目标本课程旨在通过MULTISIM软件的综合运用，使学生掌握模拟电路和数字电路的设计与仿真方法，培养学生的实验技能和创新能力。
具体目标如下：1.知识目标：使学生了解MULTISIM软件的基本功能和操作方法，理解模拟电路和数字电路的基本原理和设计方法。
2.技能目标：培养学生使用MULTISIM软件进行电路设计和仿真实验的能力，提高学生的实验技能和问题解决能力。
3.情感态度价值观目标：培养学生对科学探究的兴趣和热情，增强学生的团队协作意识和创新精神。
二、教学内容本课程的教学内容主要包括MULTISIM软件的基本操作、模拟电路和数字电路的设计与仿真。
具体安排如下：1.MULTISIM软件的基本操作：介绍MULTISIM软件的界面和功能，讲解电路图的绘制和仿真实验的进行。
2.模拟电路的设计与仿真：讲解放大器、滤波器等模拟电路的设计方法，并通过MULTISIM软件进行仿真实验。
3.数字电路的设计与仿真：讲解逻辑门、触发器等数字电路的设计方法，并通过MULTISIM软件进行仿真实验。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：讲解MULTISIM软件的基本操作和模拟、数字电路的基本原理。
2.案例分析法：通过分析典型的电路设计案例，使学生掌握电路设计的方法和技巧。
3.实验法：引导学生利用MULTISIM软件进行电路设计和仿真实验，培养学生的实验技能。
四、教学资源为了支持教学内容的实施和教学方法的应用，我们将准备以下教学资源：1.教材：《MULTISIM 综合教程》2.参考书：《模拟电路设计手册》、《数字电路设计手册》3.多媒体资料：教学PPT、电路设计视频教程4.实验设备：计算机、MULTISIM软件、电子元器件五、教学评估本课程的评估方式将包括平时表现、作业、考试等多个方面，以全面、客观、公正地评价学生的学习成果。
multisim仿真数电课程设计
multisim仿真数电课程设计一、课程目标知识目标：1. 掌握Multisim软件的基本操作，包括电路图的绘制、元器件的选取与放置、电路连接等；2. 学习数字电路的基本原理，理解逻辑门、组合逻辑电路、时序逻辑电路等功能与特性；3. 学会利用Multisim进行数字电路仿真，分析电路性能，验证理论知识。
技能目标：1. 培养学生运用Multisim软件进行数字电路设计的能力，提高实践操作技能；2. 培养学生分析问题和解决问题的能力，学会运用所学知识对数字电路进行调试和优化；3. 提高学生的团队协作能力，学会与他人共同完成课程设计任务。
情感态度价值观目标：1. 培养学生对数字电路的兴趣和热情，激发学习积极性；2. 培养学生严谨的科学态度，注重实践操作中的细节；3. 引导学生认识到数字电路在现代科技领域的重要地位，树立正确的价值观。
课程性质：本课程为实践性较强的课程，结合Multisim软件，让学生在理论学习的基础上，动手实践，加深对数字电路的理解。
学生特点：学生已具备一定的数字电路理论知识，但实践经验不足，需培养实际操作能力。
教学要求：注重理论与实践相结合，强调学生动手能力的培养，鼓励学生主动探究，提高解决问题的能力。
通过课程目标的分解与实现，使学生在知识、技能和情感态度价值观方面取得全面的提升。
二、教学内容1. Multisim软件基本操作：包括软件安装与界面认识，绘制电路图基本方法，元器件选取与属性设置，电路连接与仿真操作等；相关教材章节：第一章 Multisim软件概述与基本操作2. 数字电路基本原理：逻辑门电路、组合逻辑电路、时序逻辑电路等基本概念与原理；相关教材章节：第二章 数字电路基础3. Multisim仿真分析：利用Multisim软件对逻辑门、组合逻辑电路、时序逻辑电路等进行仿真分析，观察并理解电路性能；相关教材章节：第三章 Multisim仿真分析4. 课程设计实例：选择典型的数字电路设计实例，如计数器、寄存器等，进行详细讲解与实操演练；相关教材章节：第四章 数字电路设计实例5. 课程设计与实践：学生分组进行课程设计，选取实际数字电路项目，运用Multisim软件完成电路设计与仿真分析，提交设计报告；相关教材章节：第五章 课程设计与实践教学内容安排与进度：第1周：Multisim软件基本操作；第2周：数字电路基本原理；第3周：Multisim仿真分析；第4周：课程设计实例；第5-6周：课程设计与实践。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1 仿真设计1、用网孔法和节点法求解电路。
如图4.1-1所示电路：3Ω（a）用网孔电流法计算电压u的理论值。
（b）利用multisim进行电路仿真，用虚拟仪表验证计算结果。
（c）用节点电位法计算电流i的理论值。
（d）用虚拟仪表验证计算结果。
解：电路图：（a）i1=2 解得 i1=25i2-31-i3=2 i2＝1i3=-3 i3=-3 u=2 v（b）如图所示：（c）列出方程4/3 U1- U2=2 解得 U1＝3 v U2=2 v2A1Ω_+1Ω2V-3A图4.1-1i2U 1- U 2=2 i=1 A结果：计算结果与电路仿真结果一致。
结论分析：理论值与仿真软件的结果一致。
2、叠加定理和齐次定理的验证。
如图4.1-2所示电路：(a)使用叠加定理求解电压u 的理论值；(b)利用multisim 进行电路仿真，验证叠加定理。
(c)如果电路中的电压源扩大为原来的3倍，电流源扩大为原来的2倍，使用齐次定理，计算此时的电压u ；(d)利用multisim 对（c ）进行电路仿真，验证齐次定理。
电路图：（a ） I 1=27 I 2-2 I 1- I 3=03 I 3- I 2-2 I 4=0 解得 U 1=7（V ） I 4=-3 U 1U 1=2（I 1- I 2）如图所示电压源单独作用时根据网孔法列方程得：3 I 1-2 I 2- I 3=4 I 2=-3 U 27 I 3 - I 1=0 解得 U 2=9（V ） U 2=4-2 I 3所以 U= U 1+ U 2=16（V ） （b ）如图所示。
2Ω 1Ω 2Ω 4Ω 2A 3u + 4V - + u-图4.1-2（c）根据齐次定理，U=2U1+3U2=14+27=41 v（d）结果：理论值与仿真电路计算的值一样。
结论分析：齐次定理和叠加定理成立。
三、替代定理的验证。
（a）求R上的电压u和电流I的理论值；（b）利用multisim进行电路仿真，分别用相应的电压源u和电流源I替代电阻R，分别测量替代前后支路1的电流i1和支路的电压u2，验证替代定理。
电路图：（a）如图3-1所示根据网孔法列方程得：4 I1-2 I2- I3=25 I2-2 I1= -63 I3- I1=6解得： I1=0.588(A)I2= -0.977(A)I3 =2.186(A)I= I3=2.186(A) U=2I=4.372(V)U2= -3 I2=2.931(V) （b）分别用电压源和电流源代替。
结果：替代前后，电路的各个数值没变。
结论分析：替代前后结果一致，替代定理成立。
四、测图4.1-4电路中N1 N2的戴维南等效电路图的参数，并根据测得参数搭建其等效电路；分别测量等效前后外部电流I，并验证是否一致。
电路图：戴维南等效后结果：等效前后，外电路的电流不变。
结论分析：戴维南等效，等效前后，外电路不变。
五、设计一阶动态电路，验证零输入响应和零状态响应齐次性。
如下图所示电路，t<0时，S位于“1”，电路以达稳态。
今于t=0时刻S由“1”闭合至“2”。
（a）计算t>0时的电压U1x(t), U1f(t)理论值，并合理搭建求解时所需仿真电路图。
（b）若U s改为16V，重新计算U1x(t)理论值。
并用示波器观察波形。
找出此时U1x(t)与(a)中U1x(t)的关系。
（c）U s仍为8V，I s改为2A，重新计算U1f(t)理论值。
并用示波器观察波形。
找出此时U1f(t)与(a)中U1f(t)的关系。
（d）若U s改为24V，I s改为8A，计算U1(t)全响应。
电路图：当t=0-时零输入响应（ｔ０＋）戴维南等效电阻（a）、①计算过程：当t>0零输入时刻电容相当于一个电压源，在t<0时,Uc(0-)=-4v;所以Uc(0+)=-4v;此时当开关位于2时，电流源开路，此时由换路定理有Uc(0-)=Uc(0+)U1x(0+)=Uc(0+)/(3//6+2);∞从而解得U1x(0+)=-2v;当电路达到稳态时，电容放电完毕，此时U1x(∞)=0v;所以零输入时刻为U1x(t)=-2 e-250t;(t>=0)②当t>0时，零状态时刻电容相当短路，此时有U1f(0+)=I s* 【(2//6) / (3//6//2) 】;解得U1f (0+)=4v;当电路达到稳态时，电容相当于开路此时有U1*(1/3+1/6)=4;解得U1f(∞)=8v;所以电路的零状态响应为U1f(t)=8-4 e-250t;(t>=0)（b）、若Us改为16v，重新计算U1x(t)理论值。
并观察示波器的波形，找出此时U1x(t)与(a)中U1x(t)的关系。
解：当Us=16v,所得Uc(0+)=-8v;根据齐次定理解得U1x(0+)=-4v;当电路达到稳态时Uc(∞)=0v;所以当Us改为16v时U1x(t)=-4 e-250t;(t>=0)（c）Us仍为8V，Is改为2A,重新计算U1f(t)理论值。
并用示波器观察波形。
找出此时u1f(t) 的关系；解：当电流源改为2A时，此时有U1f(0+)=I s* 【(2//6) / (3//6//2) 】;解得U1f(0+)=2v;当电路达到稳态时此时有U1f（∞）* (1/3+1/6)=2;解得U1f（∞）=4v;综上所述可得到U1f(t)=4-2 e-250t;(t>=0)(d)、若Us改为24v,Is改为8A,计算U1(t)全响应。
解：因为满足齐次性，所以得到U1x(t)=-6 e-250t;(t>=0)U1f(x)=16-8 e-250t;(t>=0)根据戴维南等效的Req=4;所以t=Rc=0.004;带入三要素公式得到U1(t)=16-14 e-250t;(t>=0)结果：满足零输入响应和零状态响应的齐次性；结论分析：零输入响应和零状态响应的齐次性成立。
六、计算从下图 a,b端看入的戴维南等效电路理论值，搭建仿真电路，测量验证理论值是否正确。
电路图：戴维南等效后，电路如图：计算：Roc=(R1//R5+R2)//R4=10Ω由节点法 (1/20+1/20+1/10)U1-(1/10)Uoc=50/20;-(1/10)U1+(1/10+1/20)Uoc=50/20解得 Uoc=37.5V;结果：戴维南等效前后，电阻的电压不变。
结论分析：戴维南等效后，电路与原电路等效。
七、如图所示电路，设毫安表内阻为零，已知各毫安表计读数依次为40mA、80mA、50mA，求总电流I。
仿真电路值计算(所用值都为有效值)：R1=U/i1=10/0.04=250Ω;L=U/ωi2=10/(50*0.08)=0.398；C=i3/Uω=0,05/(10*50)=15.9uF理论值计算：I=0.04+0.08∠900+0.05∠-900=0.04+0.03j最终I的有效值为：I=50mA结论分析：在正弦稳态激励下基尔霍夫电流定律仍然成立。
八、如下图所示一阶动态电路，在t<0时开关位于“1”，电路已达到稳态。
t=0时开关闭合到“2”。
（a）用三要素法求解t>=0时，I1的完全响应的理论值。
（b）用实验仿真的方法求出三要素，从而求解I1的完全响应，并用示波器显示相应的波形。
电路图：（ａ）、设路端电压为Uoc,则 Uoc=-2i3+6i1; 3i2=-6i1; i2=i1+i3；解得Req=Uoc/-i3=5欧姆；于是 t=Req*C=0.1*5=0.5;所以i1的完全响应为 i(t)=2/3(1-e-2t) ;(t>=0)（b）波形结果：仿真结果和计算结果相符结论分析：三要素法适用于解决直流电源作用下的一阶电路响应。
九、设计积分电路，要求合理设置元件参数，使输入占空比为50％的方波时，稳态输出为三角波，观察电路工作过程。
电路图：结论分析：由于电容对电流有记忆作用，电容两端的电压就等于电流对时间的积分，当输入占空比为％５0的电流方波时，积分就会出现如图所示的电压波形。
综合设计设计1：设计二极管整流电路。
条件：输入正弦电压，有效值220v，频率50Hz；要求：输出直流电压20电路图：结论分析：根据二极管的单向导通原理，当电路按照如图所示输入时，经二极管的整流作用后，１00Ω电阻上端总是为正极，下端为负极，且输出电压值恒定，即达到了输出直流电压的目的。
设计2：设计风扇无损调速器。
条件：风扇转速与风扇电机的端电压成正比；风扇电机的电感线圈的内阻为200欧姆，线圈的电感系数为500mH。
风扇工作电源为市电，即有效值220V，频率50Hz的交流电。
要求：无损调速器，将风扇转速由最高至停止分为4档，即0，1，2，3档，其中0档停止，3档最高。
电路图：结论分析：当开关（从左向右）依次置于图示位置时，电扇上的电压依次增大，即从左向右为0，1，2，3档，从而实现了调节风扇风俗的作用。
设计3：设计1阶RC滤波器。
条件：一数字电路的工作时钟为5MHz，工作电压5V。
但是该数字电路的+5v电源上存在一个100MHz的高频干扰。
要求：设计一个简单的RC电路，将高频干扰滤除。
电路图：结论分析：电容有通高频的作用，当电路中有高频干扰时，可在电路中接近电源的地方加一小电容，即可将高频干扰滤过，得到我们想要的工作电压。
设计10、设计一个指示灯变换电路，要求输入信号源为占空比为25%，直流偏置为零的矩形波，使得两个指示灯按照20Hz的频率等时间交替变换。
（要求：设计报告中必须包含电路图，输入信号波形，两个指示灯端电压波形，以及理论分析过程）输入信号波形：设计12、已知运算放大器的理想模型，要求分别利用理想模型，和实际运放为核心，设计简单外围电路，实现电压放大功能，电压放大比Uo/Ui=10。
电路图：结论分析：如图所示，当在电路中接入一受控源时即可实现电压的放大功能。
