优于zigbee的最新无线自组网多跳传输方案解析
zigbee无线方案
zigbee无线方案随着物联网技术的发展，无线传感器网络越来越受到人们的关注。
而在众多的无线传感器网络中，ZigBee无线方案因其低功耗、低速率和低成本等特点，成为了众多应用场景下的首选。
一、ZigBee无线方案的特点ZigBee无线方案是一种基于IEEE 802.15.4标准的低速率、低功耗、低成本的无线传感器网络。
ZigBee无线方案的主要特点有：1、低功耗：ZigBee协议采用了睡眠和唤醒机制，将节点在不参与通信时进入睡眠状态，从而降低功耗。
2、低速率：ZigBee的最高通信速率为250kbps，适合低速率、低带宽的应用场景。
3、低成本：由于ZigBee无线方案采用了低功耗设计，使得节点可以采用AA、AAA等干电池作为电源，从而降低了成本。
4、简单部署：由于ZigBee节点之间的通信是以星型网络的形式建立的，因此节点之间的部署非常简单。
二、ZigBee无线方案的应用场景1、智能家居：随着智能家居的兴起，ZigBee无线方案成为了智能家居的重要支撑技术之一。
在智能家居中，ZigBee节点可以用于控制照明、温度、门窗等设备，从而实现智能家居的全面控制。
2、工业自动化：在工业自动化领域，ZigBee无线方案可以用于工厂设备的监测和控制。
通过ZigBee节点采集设备的状态信息，并将其传输给服务器，从而实现对设备的实时监测。
3、智能交通：在智能交通中，ZigBee无线方案可以用于车辆间通信。
通过ZigBee节点的交互，可以实现车辆之间的协同工作，更好地实现车流量的控制。
三、ZigBee无线方案的技术难点1、网络拓扑结构：在ZigBee网络中，节点之间的通信是基于星型拓扑结构实现的。
由于节点数量不受限制，因此如何设计网络拓扑结构，使得网络的稳定性得到保证，是ZigBee无线方案需要解决的问题。
2、节点安全性：在无线传感器网络中，由于节点数量众多，节点安全性尤为重要。
ZigBee无线方案需要解决节点之间的安全问题，从而保护节点的数据安全。
zigbee组网方案
zigbee组网方案Zigbee组网方案简介Zigbee是一种低功耗、近距离的无线通信技术，主要应用于物联网领域。
它基于IEEE 802.15.4标准，通过无线信号传输数据，可以实现设备之间的互联和通信。
本文将介绍Zigbee组网的原理以及常见的组网方案。
Zigbee组网原理Zigbee组网主要由三个组成部分组成：协调器（Coordinator），路由器（Router）和终端设备（End Device）。
协调器是整个网络的中心，负责管理和控制整个网络，并在必要时与外部网络通信。
路由器可以通过多跳方式将数据传输到不同的节点，终端设备是网络中的终端节点，主要用于数据的采集和传输。
Zigbee网络采用星状拓扑结构，协调器位于网络的中心，路由器和终端设备通过与协调器的连接来建立网状拓扑结构。
这种结构可以保证网络的稳定性和可靠性。
组网过程中，首先需要进行网络的初始化和配置。
协调器将会发出一个网络启动信号，其他设备在接收到信号后可以加入已有网络或创建一个新的网络。
随后，设备会通过Zigbee的网络协议进行数据的传输和交换。
协议包括了设备之间的通信规则、数据的格式和传输的方式。
Zigbee组网方案Zigbee组网方案有两种常见的方式：单主结构和多主结构。
单主结构在单主结构中，只有一个协调器作为网络的中心，其他设备通过与协调器的连接来进行通信。
这种结构的优点是简单和易于部署，适用于规模较小的网络。
然而，由于只有一个协调器，整个网络的稳定性和可靠性会受到限制。
多主结构多主结构中，可以有多个协调器作为网络的中心。
这种结构的优点是能够提供更高的灵活性和可扩展性，并且可以实现区域之间的连接和通信。
每个协调器都可以管理一部分设备和节点，通过多跳方式实现数据的传输。
然而，多主结构的部署和管理相对复杂，需要更多的设备和资源。
Zigbee网络拓扑结构除了单主结构和多主结构之外，Zigbee还支持多种拓扑结构，包括星状、网状、树状和混合结构。

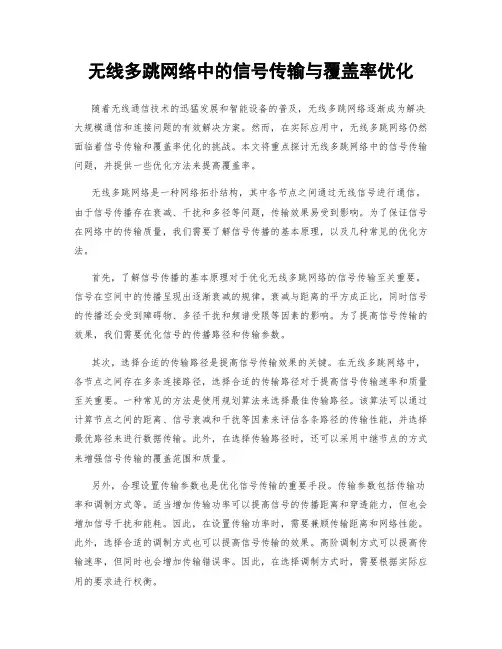

无线多跳网络中的信号传输与覆盖率优化
无线多跳网络中的信号传输与覆盖率优化随着无线通信技术的迅猛发展和智能设备的普及，无线多跳网络逐渐成为解决大规模通信和连接问题的有效解决方案。
然而，在实际应用中，无线多跳网络仍然面临着信号传输和覆盖率优化的挑战。
本文将重点探讨无线多跳网络中的信号传输问题，并提供一些优化方法来提高覆盖率。
无线多跳网络是一种网络拓扑结构，其中各节点之间通过无线信号进行通信。
由于信号传播存在衰减、干扰和多径等问题，传输效果易受到影响。
为了保证信号在网络中的传输质量，我们需要了解信号传播的基本原理，以及几种常见的优化方法。
首先，了解信号传播的基本原理对于优化无线多跳网络的信号传输至关重要。
信号在空间中的传播呈现出逐渐衰减的规律。
衰减与距离的平方成正比，同时信号的传播还会受到障碍物、多径干扰和频谱受限等因素的影响。
为了提高信号传输的效果，我们需要优化信号的传播路径和传输参数。
其次，选择合适的传输路径是提高信号传输效果的关键。
在无线多跳网络中，各节点之间存在多条连接路径，选择合适的传输路径对于提高信号传输速率和质量至关重要。
一种常见的方法是使用规划算法来选择最佳传输路径。
该算法可以通过计算节点之间的距离、信号衰减和干扰等因素来评估各条路径的传输性能，并选择最优路径来进行数据传输。
此外，在选择传输路径时，还可以采用中继节点的方式来增强信号传输的覆盖范围和质量。
另外，合理设置传输参数也是优化信号传输的重要手段。
传输参数包括传输功率和调制方式等。
适当增加传输功率可以提高信号的传播距离和穿透能力，但也会增加信号干扰和能耗。
因此，在设置传输功率时，需要兼顾传输距离和网络性能。
此外，选择合适的调制方式也可以提高信号传输的效果。
高阶调制方式可以提高传输速率，但同时也会增加传输错误率。
因此，在选择调制方式时，需要根据实际应用的要求进行权衡。
在优化信号传输的同时，提高网络的覆盖率也是无线多跳网络优化的重要目标之一。
覆盖率是指网络中被信号覆盖的区域占总区域的比例。
ZigBee的无线传输
基于zigbee1、引言建立基于实时数据库的生产信息管理系统，实现对控制装置的数据上传，实时数据监测，形成一个工业控制网络是现代企业工业化管理的特征，如图1。
随着计算机网络技术、无线技术以及智能传感器技术的相互渗透、结合，无线通讯技术逐渐在工业控制领域，为各种智能现场设备、移动机器人以及各种自动化设备之间的通信提供无线数据链路，特别是在一些特殊环境下弥补有线网络的不足，进一步完善工业控制网络的通信性能，成为工业通信的新宠。
在GPRS、蓝牙、WiFi、ZigBee等无线通信标准中，ZigBee以功耗低、可靠性高、网络容量大、时延小、成本低等优点在工业通信领域脱颖而出。
图1ZigBee是由ZigBee Alliance（ZigBee联盟）制定的无线网络协议，是一种近距离、低功耗、低数据速率、低复杂度、低成本的双向无线接入技术，主要适合于自动控制和远程监控领域。
ZigBee联盟在制定ZigBee标准时，采用了 IEEE802. 15. 4协议作为其物理层和媒体接入层规范。
在其基础之上，ZigBee 联盟制定了网络层(NWK)和应用编程接口(API)规范,并负责高层应用、测试和市场推广等方面的工作,见图2。
图22、IEEE802.15.4协议2.1 物理层IEEE802.15.4定义了两个物理层标准，分别是2.4 GHz物理层和868/915MHz物理层。
两个物理层都基于DSSS（Direct Sequence SpreadSpectrum，直接序列扩频）技术，使用相同的物理层数据包格式，区别在于工作频率、调制技术、扩频码片长度和传输速率。
2.4GHz波段为全球统一的无需申请的ISM 频段，划分成l6个信道, 码元速率为62.5kbaud，采用了l6进制正交调制，用码片长度为8的伪随机码直接扩频技术,能够提供250kb/s的传输速率.868MHz频段是欧洲的ISM 频段，有1个信道，数据传输速率为20kb ／s。

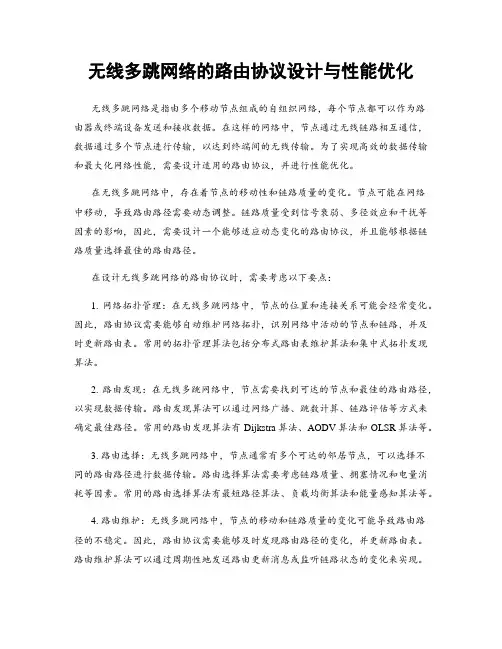

无线多跳网络的路由协议设计与性能优化
无线多跳网络的路由协议设计与性能优化无线多跳网络是指由多个移动节点组成的自组织网络，每个节点都可以作为路由器或终端设备发送和接收数据。
在这样的网络中，节点通过无线链路相互通信，数据通过多个节点进行传输，以达到终端间的无线传输。
为了实现高效的数据传输和最大化网络性能，需要设计适用的路由协议，并进行性能优化。
在无线多跳网络中，存在着节点的移动性和链路质量的变化。
节点可能在网络中移动，导致路由路径需要动态调整。
链路质量受到信号衰弱、多径效应和干扰等因素的影响，因此，需要设计一个能够适应动态变化的路由协议，并且能够根据链路质量选择最佳的路由路径。
在设计无线多跳网络的路由协议时，需要考虑以下要点：1. 网络拓扑管理：在无线多跳网络中，节点的位置和连接关系可能会经常变化。
因此，路由协议需要能够自动维护网络拓扑，识别网络中活动的节点和链路，并及时更新路由表。
常用的拓扑管理算法包括分布式路由表维护算法和集中式拓扑发现算法。
2. 路由发现：在无线多跳网络中，节点需要找到可达的节点和最佳的路由路径，以实现数据传输。
路由发现算法可以通过网络广播、跳数计算、链路评估等方式来确定最佳路径。
常用的路由发现算法有Dijkstra算法、AODV算法和OLSR算法等。
3. 路由选择：无线多跳网络中，节点通常有多个可达的邻居节点，可以选择不同的路由路径进行数据传输。
路由选择算法需要考虑链路质量、拥塞情况和电量消耗等因素。
常用的路由选择算法有最短路径算法、负载均衡算法和能量感知算法等。
4. 路由维护：无线多跳网络中，节点的移动和链路质量的变化可能导致路由路径的不稳定。
因此，路由协议需要能够及时发现路由路径的变化，并更新路由表。
路由维护算法可以通过周期性地发送路由更新消息或监听链路状态的变化来实现。
为了提高无线多跳网络的性能，可以采取以下优化措施：1. 路由路径优化：通过选择最佳的路由路径，可以减少数据传输延迟和丢包率。
可以根据链路质量、网络拥塞情况等因素进行动态路由路径选择，从而降低数据传输的时延，并提高网络的吞吐量。
zigbee无线方案
zigbee无线方案Zigbee是一种广泛应用于物联网中的无线通信协议。
它基于IEEE 802.15.4标准，并专注于低功耗、低数据速率和短距离通信。
由于Zigbee的独特特性和诸多优势，它成为了许多智能家居、工业控制和传感器网络等领域的首选无线通信方案。
一、Zigbee无线方案简介Zigbee无线方案是一种基于Mesh（网状）拓扑结构的无线网络系统。
它由一个集中式的协调器（Coordinator）以及多个分布式的终端设备（End Device）组成。
协调器负责网络的管理和控制，而终端设备则具备传感数据采集和控制继电器等功能。
在Zigbee网络中，每个终端设备既可以是数据的源头，也可以是数据的转发节点。
这种多对多的网络拓扑结构使得Zigbee在大规模传感器网络中具有出色的灵活性和可扩展性。
二、Zigbee无线方案的优势1. 低功耗：Zigbee无线方案使用了低功率的射频技术，使得终端设备的电池寿命得以延长，适用于长期运行的物联网应用。
2. 高可靠性：Zigbee采用了自组织的Mesh网络结构，如果某个节点出现故障或中断，其他节点会自动找到新的路径，确保数据的可靠传输。
3. 强大的网络容量：Zigbee支持上千个终端设备同时连接到一个协调器，可以满足多种应用场景下的需求。
4. 快速响应时间：Zigbee网络使用分散式网络技术，具备较低的延迟，可以实现实时数据采集和迅速的控制指令传递。
5. 安全性：Zigbee采用了128位AES加密算法，确保数据的安全传输。
三、Zigbee无线方案的应用1. 智能家居：Zigbee无线方案可以实现智能灯光控制、门窗监测、智能家电控制等功能，提升家居的便利性和舒适度。
2. 工业控制：Zigbee无线方案广泛应用于工业自动化领域，可以进行设备状态监测、远程控制以及数据采集等任务。
3. 智能农业：结合传感器网络和Zigbee无线方案，可以实现对农田环境的实时监测和精细管理，提高农作物的产量和质量。
zigbee无线方案
zigbee无线方案ZigBee是一种低功耗、短距离无线通信技术，被广泛应用于物联网和智能家居领域。
本文将探讨ZigBee无线方案的原理、特点以及在不同领域的应用。
一、ZigBee无线方案的原理ZigBee无线方案基于IEEE 802.15.4标准，采用2.4GHz的ISM频段进行通信。
该方案通过创建一个自组织、自适应的无线网络，实现设备之间的低功耗、低数据传输速率的通信。
ZigBee网络由一个协调器（Coordinator）、若干个路由器（Router）和若干个终端设备（End Device）组成。
协调器作为网络的控制中心，负责网络的管理和数据的路由。
路由器可以与其他设备进行通信并转发数据，终端设备则主要用于传感器数据的采集。
二、ZigBee无线方案的特点1. 低功耗：ZigBee设备在待机时能耗极低，在传输数据时也能保持较低的功耗，适合长时间运行的应用场景。
2. 低速率：ZigBee网络的数据传输速率较低，适用于对数据传输实时性要求不高的场景，如温度、湿度等环境监测。
3. 自组织网络：ZigBee设备能够自动组网，设备之间的网络拓扑结构可以根据需求进行动态调整，提高了网络的灵活性和扩展性。
4. 安全性：ZigBee网络支持多种安全机制，如加密、认证等，保障数据的机密性和完整性，并防止网络遭受恶意攻击。
5. 成本低廉：ZigBee芯片和设备的成本相对较低，使其成为物联网和智能家居等领域的常用无线通信技术。
三、ZigBee无线方案的应用1. 智能家居：ZigBee无线方案广泛应用于智能家居领域。
通过ZigBee技术，灯光、窗帘、温控设备等可以相互连接，实现智能化的远程控制和自动化管理，提升居住的舒适度和便利性。
2. 工业控制：ZigBee无线方案在工业自动化控制中也得到广泛应用。
通过部署ZigBee传感器网络，可以实现对工作环境、设备运行状态等参数的实时监测和控制，提高生产效率和安全性。
3. 物流跟踪：ZigBee无线方案可以应用于物流行业中的货物跟踪和管理。
无线自组网方案
无线自组网方案随着移动互联网的迅速发展，无线自组网逐渐成为解决移动通信中的瓶颈问题的一种有效方案。
无线自组网是指由一组互不相识的无线节点组成的网络，节点之间可以自动组织和维护网络连接。
它可以用于覆盖较大区域的通信需求，如大型会议、灾难现场等。
1. 简介无线自组网是一种分布式的网络系统，具有自动组织和维护网络连接的能力。
与传统的中心控制网络不同，无线自组网中的各个节点具有相同的地位，可以实现点对点的通信，同时也能够通过中继节点实现多跳通信。
2. 无线自组网的优势2.1 灵活性无线自组网具有很高的灵活性，可以根据实际需求自由组建和调整网络结构。
不需要依赖固定的基础设施，可以快速部署和撤销。
2.2 高可靠性由于无线自组网中的节点是相互独立的，当某个节点发生故障或者离线时，其他节点仍可以通过多路径转发数据，保证网络的正常运行。
2.3 安全性无线自组网通过使用密码学算法和认证机制来保证数据传输的安全性。
节点之间可以建立安全的连接，防止未经授权的节点加入网络，同时也可以对数据进行加密，防止被窃取或篡改。
2.4 扩展性无线自组网可以通过添加新的节点来扩展网络容量，根据需求进行动态调整。
这使得网络可以适应不同规模和密度的环境。
3. 无线自组网的应用场景3.1 大型会议在大型会议中，参会人员通常需要进行大量的信息交换和共享。
传统的无线网络往往无法满足这种高密度的需求，而无线自组网则可以通过多路径转发和中继节点的方式来增加网络容量，保证参会人员之间的畅通。
3.2 灾难现场在灾难现场，由于通信基础设施的受损或瘫痪，传统的通信方式往往无法正常工作。
无线自组网可以通过无线节点之间的直接通信，实现灾难现场的通信需求，为救援工作提供有力支持。
3.3 物联网应用随着物联网的快速发展，无线自组网在物联网应用中也具有重要意义。
物联网中的设备可以通过无线自组网实现互联互通，实时获取和传输数据，实现智能控制和管理。
4. 无线自组网的关键技术4.1 网络发现与组网无线自组网中的节点需要通过网络发现和组网的过程来建立和维护网络连接。
zigbee组网方案
Zigbee组网方案介绍Zigbee是一种低功耗、短距离、低速率的无线通信技术，常用于物联网应用。
Zigbee组网方案是指在Zigbee网络中，如何合理布局设备和搭建网络结构，以实现稳定的通信和高效的数据传输。
本文将介绍Zigbee组网的基本原理、网络拓扑结构以及常用的组网方案。
基本原理Zigbee使用IEEE 802.15.4无线通信标准，工作于2.4GHz频段。
它采用低功耗、低速率的通信方式，支持星型和网状拓扑结构，以及多种网络拓扑结构的组合。
Zigbee组网的基本原理是利用协调器（Coordinator）作为网络的核心，连接所有的设备，并管理网络的功能。
其他设备可以是从节点（End Device）或路由器（Router），将数据通过网络传输给协调器。
协调器负责设备的加入和离开、数据的传输和路由选择等功能。
从节点负责传感器数据的采集和发送，路由器则负责数据的中继和路由选择。
网络拓扑结构Zigbee网络支持多种网络拓扑结构的组合，常见的有星型和网状两种。
星型结构星型结构是最简单的网络拓扑结构，所有设备都直接连接到协调器。
这种结构下，数据传输的距离较近，通信效果稳定可靠。
然而，星型结构下的设备数量有限，且中心节点容易成为瓶颈。
星型结构星型结构网状结构网状结构是一种多对多的网络拓扑结构。
各个设备可通过路由器相互连接，数据可以从源设备通过多个中继节点传输到目标设备。
这种结构下，网络的扩展性较好，且传输距离也可以更远。
网状结构网状结构组网方案根据实际应用需求，选择合适的组网方案是关键。
下面介绍几种常用的Zigbee 组网方案。
单一网状结构在小型范围内，可使用单一网状结构。
所有设备通过路由器连接，数据可以从源设备直接传输到目标设备。
这种方案易于部署，但设备数量和覆盖范围有限。
多层级网状结构对于大范围的应用场景，可使用多层级网状结构。
将网络划分为多个区域，每个区域内有一个协调器和多个路由器。
协调器之间通过路由器连接，形成多层级的网状结构。
ZigBee-自组网模块详解
标准zigbee网络协议包括协调器、路由器和终端节点，而建立一个zigbee 网络除了必须要有协调器之外，仅需加上路由器或终端节点即可。
下面就给大家详细讲解一下吧。
1、ZigBee技术简介
ZigBee是一种短距离，低功耗，低速率，低成本的一种无线自组网通信技术。
2、ZigBee网络特点
ZigBee网络有如下特点：低功耗，自组网，多跳路由，高安全，抗干扰能力强……
3、ZigBee网络角色
①协调器
ZigBee协调器（英文名：ZigBee Coordinate，通常简写为：ZC）。
协调器在ZigBee网络中，有且只能有一个协调器，它在网络中起了网络搭建和网络维护的功能。
是整个网络的中心枢纽。
是等级最高的父节点。
②路由器
ZigBee路由器（英文名：ZigBee Router，通常简写为：ZR），路由器在ZigBee网络中既可以充当父节点，也可以充当子节点，有信息转发和辅助协调
器维护网络的功能。
③终端
ZigBee终端（英文名：ZigBee End-Device，通常简写为：ZED），终端在ZigBee网络中，其功能最为简单，只能加入网络，为最末端的子节点设备。
只能与其父节点进行通信，如果两个终端之间需要通信，必须经过父节点进行多跳或者单跳通信。
是ZigBee网络中可允许存在的数量最多的节点，也是唯一允许低功耗的网络设备。
以上就是ZigBee自组网的详细介绍，希望能够帮助到大家，如果大家在ZigBee自组网方面还有什么疑问，欢迎咨询专业人员。
无线传感器网络中的自组网与多跳通信技术研究
无线传感器网络中的自组网与多跳通信技术研究无线传感器网络（Wireless Sensor Network，WSN）是一种由大量分布在监测区域内的无线传感器节点组成的网络系统。
这些节点可以自主感知环境，并将收集到的数据通过无线通信传输给基站或其他节点。
WSN的应用领域广泛，包括环境监测、农业、医疗等。
然而，WSN面临着一些挑战，如能量限制、通信距离有限等。
为了克服这些问题，自组网与多跳通信技术成为了WSN研究的重要方向。
自组网技术是指在没有中心控制的情况下，节点之间通过协作和自组织的方式建立起网络连接。
在WSN中，节点通常分布在广阔的区域内，无法直接与基站通信。
因此，自组网技术可以使节点之间通过中间节点进行多跳通信，实现数据的传输和共享。
自组网技术的实现需要解决节点发现、路由选择和拓扑控制等问题。
节点发现是指节点如何发现周围的邻居节点并建立连接。
路由选择是指节点如何选择合适的路径将数据传输到目标节点。
拓扑控制则是指节点如何调整网络拓扑结构以提高网络性能。
在节点发现方面，可以使用广播或邻居表的方式实现。
广播是一种简单有效的方法，但会导致网络中的冲突和能量浪费。
邻居表则是每个节点维护的一个列表，记录了其邻居节点的信息。
通过邻居表，节点可以快速找到可用的邻居节点，从而建立连接。
路由选择是自组网技术中的关键问题。
常见的路由选择算法有基于距离和基于能量的算法。
基于距离的算法通常选择最短路径将数据传输到目标节点，但会导致网络中的拥塞和能量不均衡。
基于能量的算法则考虑节点的能量消耗情况，选择能量充足的节点作为中继节点。
这样可以延长网络的寿命，但会增加数据传输的延迟。
拓扑控制是为了优化网络性能而进行的调整。
常见的拓扑控制方法有基于信号强度的方法和基于网络流量的方法。
基于信号强度的方法通过调整节点之间的距离和方向，来改善信号传输的质量。
基于网络流量的方法则根据节点之间的数据传输量来调整网络拓扑结构，以减少拥塞和延迟。
无线通信技术中的多跳网络优化
无线通信技术中的多跳网络优化一、多跳网络的介绍无线通信技术中的多跳网络优化需要先了解什么是多跳网络。
多跳网络，就是信息需要通过多个中继节点进行转发，最终到达目的地。
多跳网络的特点是覆盖面广，能够实现远距离的信息传输，但是也存在信号干扰和数据丢失等问题。
二、多跳网络的挑战多跳网络的优化需要解决以下挑战：1.信号干扰：多个信号交织在一起容易造成信号干扰，导致数据质量下降。
2.数据丢失：多个跳点在传输数据的过程中，可能会丢失一些数据包，导致传输效率降低。
3.能量消耗：中继节点在数据传输过程中需要消耗大量的能量，而且这些节点之间的能量分配不均可能会导致能量耗尽而失去连接。
三、多跳网络优化的策略通过以下优化策略可以解决多跳网络中的挑战，提高通信质量和传输效率：1.信号增强：通过增加信号的功率和方向性，减少信号干扰的影响，提高信号传输的可靠性。
2.数据冗余：在多跳网络中可以采用冗余的数据传输策略，即同一数据包通过多个不同中继节点进行传输，以提高数据传输的可靠性。
3.能量调控：通过中继节点之间的能量调控，使能量的分配更加均匀，以避免节点能量耗尽导致失去连接的情况。
4.路由选择：路由选择可以根据现有网络拓扑和节点能力等信息，选择最优的传输路径，以提高网络的传输效率和质量。
四、多跳网络的应用多跳网络优化不仅可以应用于无线通信领域，还可以应用于其他领域，如军事、交通、环保等方面。
1.军事领域：多跳网络在军事领域的应用主要是实现军事通信、情报传输、目标跟踪等方面。
多跳网络的优势是覆盖面广、抗干扰能力强。
2.交通领域：多跳网络可以用于提高交通管理的效率和安全性，比如车联网、智能公交等方面。
3.环保领域：多跳网络可以应用于环境监测和灾害预警等方面，比如地震预警、气象监测等。
五、未来展望随着无线通信技术的不断发展和智能物联网的兴起，多跳网络的应用场景将越来越广泛。
未来的研究方向包括网络拓扑设计、工程实现和性能评估等方面。
同时，也需要针对不同应用情况的特点，提供相应的多跳网络优化策略。
zigbee无线方案
zigbee无线方案Zigbee是一种用于低功耗、短距离、低速率无线通信的协议。
它基于IEEE 802.15.4标准，提供了一种有效的解决方案，用于在物联网（IoT）设备之间进行通信和数据传输。
本文将探讨Zigbee无线方案的原理、特点以及应用领域。
一、Zigbee无线方案的原理Zigbee无线方案基于IEEE 802.15.4标准，采用低功率、低速率的方式进行通信。
它采用了星形拓扑结构，其中一个设备充当协调器的角色，负责网络的管理和协调其他设备的通信。
其他设备作为终端节点，与协调器进行通信。
Zigbee采用2.4GHz频段进行无线通信，其中包括16个可用的通信信道。
它还支持多通道传输，以减少物理干扰因素。
此外，Zigbee还具有自动路由功能，可以根据网络拓扑动态选择最佳的数据传输路径。
二、Zigbee无线方案的特点1. 低功耗：Zigbee采用了睡眠模式和快速唤醒技术，以最大限度地延长设备的电池寿命。
它可以在低功耗的情况下进行长期通信。
2. 网络容量大：Zigbee网络可以支持大约65000个设备，使其成为大规模物联网部署的理想选择。
3. 高安全性：Zigbee采用了AES-128位加密算法，确保通信的机密性和数据完整性。
此外，它还支持认证和密钥协商机制，以防止未经授权的设备进入网络。
4. 快速响应时间：由于Zigbee的低延迟特性，它适用于对实时性要求较高的应用，例如智能家居和工业自动化。
5. 自组网能力：Zigbee网络具有自组网功能，可以根据网络拓扑和设备之间的距离自动调整和优化网络结构。
三、Zigbee无线方案的应用领域1. 智能家居：Zigbee被广泛应用于智能家居领域，用于控制家庭设备，如灯光、门锁、温度和湿度传感器等。
它提供了方便、安全的家居自动化解决方案。
2. 工业自动化：Zigbee无线方案在工业自动化中发挥着重要作用。
它用于监测和控制工厂设备、传感器网络以及机器对机器（M2M）通信。
简析ZigBee智能家居系统自动组网技术
简析ZigBee智能家居系统自动组网技术智能家居网络按网络介质的不同可分为有线网络与无线网络两类。
有线网络主要是利用家中的电话线或电力线进行组网，而无线网络主要利用 2. 4GHz 频段的免费无线资源进行组网。
显而易见，同有线网络技术相比，无线网络安装方便、组网灵活、即插即用、可移动性强，因而更适合于智能家居网络的发展，这也为自组网技术的发展奠定了良好的基调。
一、ZigBee智能家居系统自动组网技术（一）数据通信技术在对本智能家居系统的通信模块进行设计的时候，采用了与ZigBee协议结构相似的分层结构。
整个通信模块的结构由上到下分为：应用层、射频层和硬件抽象层。
1、应用层：位于整个通信模块结构的最上层，在整个家居系统中设计的应用都定义在该层。
当启动系统软件的时候，启动的就是应用层。
当用户需要实现某个功能时，用户通过操作应用层，利用应用层给下层的射频层和硬件抽象层下达相关的命令，来实现相关的功能。
2、射频层：主要通过调用硬件抽象层的相关函数来间接调用整个家居系统设备中的硬件资源，从而为数据收发提供接口用于相关数据的收发，并通过调用相关的安全机制来保证数据收发的安全性和可靠性。
硬件抽象层利用相关的接口函数来直接驱动硬件设备，而射频层和应用层只需要调用硬件抽象层就能对相关的硬件进行控制，简单、方便。
3、硬件抽象层：在对硬件抽象层进行具体设计时，让其由：常用、接口、射频、外射驱动等四个文件夹组成。
常用文件夹中主要对该层的数据类型、8051微控制器的特殊功能寄存器以及全局中断函数进行相关的定义。
接口文件夹中主要包含该层需要用到的所有的头文件。
GC2430的头文件和相关的驱动文件存儲在射频文件夹中，而除了CC2430射频模块以外，其它外部设备的驱动文件则存储在外射驱动文件夹中。
通过对硬件资源的寄存器进行相关的映射，射频层和应用层直接利用驱动文件夹来对硬件抽象层进行相关的操作而不需要考虑硬件的细节。
（二）ZigBee节点功能对于通信网络中的应用层的设计，主要是对ZigBee节点的相关功能进行设计。
zigbee无线方案
zigbee无线方案智能家居一直是人们关注的热点之一，随着科技的不断进步，越来越多的智能设备被应用于家庭中。
而其中，zigbee无线方案作为一种低功耗、高效率、安全可靠的通信技术，正逐渐在智能家居领域广泛应用起来。
一、什么是zigbee无线方案Zigbee是一种无线网络通信技术，借助于射频技术进行无线传输。
它具有自组织、低功耗、安全可靠等特点，适用于各种智能设备之间的互联。
二、zigbee无线方案在智能家居中的应用1. 灯光控制：利用zigbee技术，可以实现智能灯光控制。
通过灯具与网关的连接，用户可以通过手机App或语音控制等方式，远程调节灯光的亮度、颜色和开关状态，实现智能化管理。
2. 安防系统：zigbee无线方案在智能家居的安防系统中发挥了重要作用。
传感器、摄像头、门磁等设备利用zigbee技术进行数据传输，将监测到的信息实时发送给用户，用户可以通过手机App进行远程查看和操作，保障家庭安全。
3. 温控系统：利用zigbee无线方案，可以实现智能温控系统。
通过温度传感器和无线控制设备的配合，用户可以根据自己的需求，远程调控家中的温度，让家居环境更加舒适和节能。
4. 媒体控制：利用zigbee无线方案，可以实现智能家居中媒体设备的互联控制。
用户可以通过手机App统一管理电视、音响等设备，实现一键开关、音量控制、播放控制等功能，提升用户体验。
5. 窗帘控制：利用zigbee无线方案，可以实现智能窗帘控制。
用户可以通过手机App或者遥控器，远程控制窗帘的开合和卷帘，实现智能化的窗帘管理，更加便捷和舒适。
三、zigbee无线方案的优势1. 低功耗：zigbee无线方案采用低功耗的无线传输技术，设备使用寿命长，维护成本低。
2. 自组织网络：zigbee网络具有自组织能力，无需人为干预，设备之间可以自动建立通信，提高了网络的稳定性。
3. 安全可靠：zigbee无线方案具有加密认证和数据完整性校验的功能，能够保证通信的安全性和可靠性。
基于ZigBee网络的多跳图像传输系统的设计
基于ZigBee网络的多跳图像传输系统的设计
吴婉阳;田云杰;曹聪;沙超
【期刊名称】《电脑知识与技术》
【年(卷),期】2012(008)022
【摘要】该文提出了基于ZigBee网络的多跳图像传输系统的设计,该系统由三部分组成,即图像采集模块,路由传输模块和图像接收模块.CMOS摄像头和CC2420片上系统构成了图像传输系统的采集节点,利用Mesh型网络的自组织和自愈功能,该系统允许多节点采集,并且远端的节点信息可以通过“多跳”的方式到达终端设备.此外,该多跳图像传输系统具有设计简单、易于安装、低价格、低功耗的特点,使得它可以在很多领域得到广泛应用.
【总页数】5页(P5329-5333)
【作者】吴婉阳;田云杰;曹聪;沙超
【作者单位】南京邮电大学理学院,江苏南京210046;南京邮电大学理学院,江苏南京210046;南京邮电大学理学院,江苏南京210046;江苏省无线传感网高技术研究重点实验室,江苏南京210003
【正文语种】中文
【中图分类】TP212
【相关文献】
1.基于通讯车图像传输系统--一种基于通讯车的卫星中继遥控机的红外激光全息图像传输系统 [J], 王德良
2.一种zigbee网络跳信道方法的研究 [J], 杨信锟;刘其琛;张志强
3.一种zigbee网络跳信道方法的研究 [J], 杨佶锟;刘其琛;张志强
4.基于两跳邻居的ZigBee网络借地址分配算法 [J], 吴许俊;王永利
5.基于ZigBee网络的多跳图像传输系统的设计 [J], 吴婉阳;田云杰;曹聪;沙超因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DL-LN3X 系列 2.4G自组网无线通信模块DL-LN3X 系列模块是深联创新新晋推出的无线通信模块,该模块专为需要自动组网多跳传输的应用场合设计。
相对于其他常见的自组网无线通信解决方案,本方案更加灵活、可靠,可长期稳定工作;用户可以抛开复杂的协议栈和芯片手册,只需要掌握简单的串口通讯便可驾驭无线多跳传输。
产品特性●定向扩散型自组网协议⏹模块上电后会自动组成多跳网状网络,完全不需要用户干预。
⏹每个模块都可以给网络中任意一个节点发送数据。
⏹带有确认传输功能,无线传输使用 CRC 校验,最多重传 15次。
⏹网络中任何节点故障不影响整个网络的运行,具有很强的抗毁性。
⏹最大可支持 130个模块组成网络,模块地址可通过程序进行修改。
⏹单个包长可达 63字节,带有数据包缓冲机制。
●用户接口简单易学⏹使用 uart 作为交互接口,波特率可调⏹使用长度可变的包传输数据,使用安全的数据分包协议⏹支持端口分割机制●程序工作稳定⏹操作系统基于线程切片,工作稳定。
⏹使用内存池代替栈完成动态内存分配,长期工作不产生内存碎片。
●带有指示灯⏹模块带有收 /发包指示灯,可以选择开启或关闭。
⏹模块带有定位指示灯,可以远程点亮,方便寻找。
产品选型DL-LN33 使用印版天线可视距离通信单跳 70m 。
DL-LN32 使用 IPEX 接口可视距离通信单跳 100m 。
DL-LN32P 使用 IPEX 接口,并板载无线功放可视距离通信单跳 500m 。
1组网1.1组网通信概述DL-LN3X 模块是一种自组网多跳无线通信模块。
模块无线频率为2.4GHz~2.45GHz,属于全球免费的无线频段。
该模块工作时,会与周围的模块自动组成一个无线多跳网络,此网络为对等网络,不需要中心节点,网络包含以下可配置参数:表格 1-1模块网络参数将多个 DL-LN3X 模块配置成地址不相同,信道和网络 ID 相同的状态,模块将组成一个网络。
微控制器 (MCU 或者电脑通过 Uart 告诉模块目标地址和待发送的数据,模块会通过网络选择最优的路径,将信息传输给目标模块,而目标模块将通过Uart 输出源地址和上述的数据。
DL-LN3X 模块使用定向扩散协议寻找路由,这种路由算法会记录网络的状态,每个节点平均可记录 130 个目标节点的路由,在网络建立后传输速度和传输延时可到达最优。
但这种算法网络建立较慢,在节点刚刚启动时,网络需要 1~5分钟的时间重新生成路由,在这段时间内网络使用洪泛路由进行数据通信,此时网络的传输速度较慢。
1.2网络性能表格 1-2网络性能2Uart 通信协议2.1Uart 参数DL-LN3X 模块使用 Uart 接口作为数据交互接口,接口的参数如下:数据位 8位起始位 1位停止位 1位校验位无校验Uart 接口的波特率可以被用户设置为以下值:2400 4800 9600 14400 19200 28800 38400 57600 115200 230400 125000 250000 500000几乎任何单片机的 Uart 输出都可以和 DL-LN3X 模块的 Uart 进行通讯,电脑串口则可以使用 MAX3232芯片转换为 Uart 与 DL-LN3X 进行通信。
2.2包分割在通信过程中,最常见的场合是单片机通过 Uart 告诉模块这样的信息:“将数据 00 AE 13 33发往地址为 0003的模块,目标端口为 90,源端口为 91。
”对于单片机,需要将这些信息整理成一个包,通过 Uart 发给模块:FE 08 91 90 03 00 00 AE 13 33 FF此包的说明如下表 :表格 2-1Uart包结构定义传输过程中如果遇到数据部分、地址或者端口号中出现 FF ,则使用 FE FD来代替;如果出现 FE ,则用 FE FC来代替。
以免传输过程中出现的包头和包尾,使接收方误判断。
在传输中这种替换称为“转义”。
包长度不会受到转义的影响,例如发送的数据为 09 FF时,替换为 09 FE FD,但包头中的数据长度仍然按照 2+4来计算,这样,发送的包如下:FE 06 91 90 03 00 09 FE FD FF虽然一共传输了 7个字节,但包长为 6。
如果地址、端口号中出现了 FF 、 FE 也需要进行转义。
2.3端口DL-LN3X 模块设计了端口的概念,接收方收到一个包时,会根据包的端口号,选择对应的程序处理包。
端口号的取值范围是 0x00~0xFF,其中 0x00~0x7F端口由模块内部程序占用, 0x80~0xFF端口开放给 Uart 连接的 MCU 或者电脑。
当 MCU 给一个模块发送数据时,如果源端口号填写了小于 0x80的值,则包无法发出;如果目的端口号填写了小于 0x80的值,接收方模块的内部程序将处理这个包并执行相关的动作,而不是从 Uart 发出这个包。
例如发送这个包:FE 05 91 20 03 00 0A FF则会让地址为 03 00的模块自带的红灯点亮 1秒,而他的 Uart 不会输出数据。
模块的内部端口大部分用于调试设计,也有一部分开放给用户,这些端口将在第章说明。
2.4通信举例2.4.1一个节点给另一个节点发送数据例如将多个节点组成如下网络,在本文中节点特指 PC 或 MCU 和 DL-LN3X 模块组成的硬件设备。
MCU 采集到温湿度为温度 23℃ , 湿度 60%,则无线传输的数据是 0x17,0x3C 。
节点和电脑都使用 A0端口传输温度, A1端口传输湿度, MCU 已知连接电脑的模块地址为 0x000F ,则 MCU 发给模块的数据为:FE 05 A0 A0 0F 00 17 FF FE 05 A1 A1 0F 00 3C FF则电脑串口收到的数据为:FE 05 A0 A0 01 00 17 FF FE 05 A1 A1 01 00 3C FF电脑串口收到的数据中远程地址被替换为了源节点的地址。
2.4.2一个节点给另一个节点的内部端口发送数据这里仍然使用节中的网络。
需要寻找地址为 0x0002的节点时, PC 命令此模块的红灯点亮 5秒,则 PC 发送:FE 05 A3 20 02 00 32 FF可以看到地址为 0x0002的模块红灯点亮 5秒。
2.4.3一个节点给自己的内部端口发送数据模块可以给自己的端口发送数据。
这一部分在节有更详细的说明。
2.4.4不推荐的数据传输情况这里仍然使用节中的网络,不推荐的传输情况有以下两种。
1. 模块使用小于 80的端口号作为源端口号,例如模块发送 FE 05 20 20 02 00 32 FF则模块会收到一个端口号错误报告包 :FE 06 22 20 02 00 E0 20 FF,实际上,模块不会传送任何数据,所以这样的传输是不推荐的。
2. 模块给自己的某个端口传输数据。
例如地址为 0x000F 的节点,传输数据给自己的 80端口,模块发送 FE 05 81 80 0F 00 32 FF,则自己会收到 FE 05 81 80 0F 00 32 FF,节点的单片机自己给自己传输了一条数据,这显然是不必要的,所以这样的传输是不推荐的。
3模块内部端口3.1概述这一节将介绍一些模块内部已经规定的端口,包括这些端口可以接受的包,以及这些这些端口会发出的包。
在对包进行说明时,本文将仅对数据部分进行说明,有关包结构的部分将不再说明。
例如:表格 3-1包结构举例是任意端口号, 00 00是目标地址, 12为命令, 98 99 为新网络 ID 。
关于这个包的构成请参考章。
3.2红灯闪烁控制端口端口 0x20用于控制模块的红色 LED 点亮,发送此包可以使模块的红色 LED 点亮一定时间。
此端口可接收以下包:表格 3-2点亮 LED 包包。
这一功能用于测试一个指定地址的模块是否包含在网络中,如果想从许多节点中迅速找到某个特定地址的节点,也可以使用此功能。
3.3基本信息管理端口端口 0x21用于配置模块的基本参数,包括地址,网络 ID ,信道和波特率。
此端口只接受远程地址填写 0x0000的包,因此,这些信息的读取和修改只能通过本模块的 Uart 进行,不能远程操作。
3.3.1读取信息表格 3-3读取信息包包。
这些包将会携带对应的配置信息。
3.3.2设置信息表格 3-4设置地址包响应包。
表格 3-5设置网络 ID 包回一个响应包。
表格 3-6设置信道包回一个响应包。
表格 3-7设置波特率包包。
设置信息包包含设置地址,设置网络 ID ,设置波特率,设置信道四种。
这些设置信息在更新以后,不会立即执行,模块会使用原有的参数继续工作,此时如果希望写入的参数生效,则需发送重启命令包给模块。
在设置地址信息且没有发送重启命令的情况下,如果模块断电后再次启动,设置的信息也将丢失。
一旦设置这些信息并发送重启命令包 ,这些信息不会因为断电和任何形式的复位丢失。
表格 3-8重启命令包3.3.3此端口回复的包表格 3-9响应包表格 3-14波特率 -读数对照表3.3.4错误报告端口用户不能向这个端口发送数据,当用户发送数据使用不合法的地址时,这个端口会发送错误报告包:表格 3-15端口号错误报告包3.3.5设置说明这一节将举例说明如何设置 DL- LN系列模块如果不知道模块配置的波特率,可以将 BaudReset 引脚连接到 GND ,这样便可以使用 9600波特率对模块进行配置。
首先读取模块现在的设置信息,当然,如果不关心当前模块的信息也可以不进行读取。
可发送的信息见下表 :表格 3-16读取信息包请注意,只有使用 0x0000作为目标地址才能与 21端口进行通信, 0x0000即模块的本地地址。
然后写入待配置的信息。
表格 3-17设置信息包误信息详见响应包。
最后如果配置信息确认无误,向模块发送 FE 05 90 21 00 00 10 FF,模块会进行重启,然后使用新的参数进行工作。
4电气特性表格 4-1DL-LN33电气参数5引脚配置DL-LN33/ DL-LN32/ DL-LN32P模块使用相同的引脚配置,这些模块都设计成了邮票孔电路板的形状,引脚配置如下图:表格 5-1管脚定义6封装信息6.1DL-LN33封装 6.2DL-LN32封装6.3DL-LN32P 封装深联创新 DL-LN3X 系列 2.4G 自组网无线通信模块 7 硬件设计参考 7.1 PCB 设计注意事项 PCB 设计需要注意以下几点： 1．必须将模块的电源管脚都连接到电源，地线都连接到地线。
2．模块的电源管脚外最好就近接 100nF 的滤波电容。
3．必须将模块的所有未使用管脚都悬空。
4．将模块背面的电路板请涂满丝印，以防止短路。
5．模块的天线下面不能有任何走线或铺铜，不论正面还是背面。
