合成氨变换工段工艺设计合成氨是化工工业中的重要原料,广泛应用于制取尿素、硝化铵等农业肥料,以及制取氨水、氨盐、化肥、染料等合成工艺中。

合成氨变换工段是合成氨生产中的关键环节,其工艺设计对合成氨的产量、质量以及能耗等方面有重要影响。

一、工艺概述合成氨的变换反应器是将反应物氮气和氢气通过催化剂的作用,在一定条件下发生气相合成反应,生成合成氨。

反应器通常采用固定床催化剂反应器,催化剂的选择和催化剂床层的设计都是工艺设计的重要环节。

冷凝器主要用于对反应产生的氨气进行冷凝回收,常见的冷凝器有直接冷凝器和间接冷凝器两种形式,工艺设计中需要根据具体情况选择适用的冷凝方式。

循环气压缩机主要用于将反应器中未反应的气体通入新的循环,提高气相合成反应的转化率。

在工艺设计中,需要考虑压缩机的压比、功率消耗等参数。

氨气的分离净化装置主要用于对合成氨中的杂质进行去除,提高合成氨的纯度。

常用的分离净化装置有吸附装置、膜分离装置等,具体的工艺设计需要根据生产要求和经济效益进行选择。

二、工艺参数及控制合成氨的变换工段的工艺参数主要包括反应温度、反应压力、空速、催化剂活性等。

这些参数直接影响合成氨的产率、选择性和能耗。

反应温度是合成氨变换反应的重要参数,通过控制温度可以提高反应速率和转化率,但过高的温度会导致副反应的发生,降低合成氨的选择性。

反应压力主要用于控制氨气的产量和能耗,压力越高产氨越多,但能耗也相应增加。

空速是指单位时间内通过反应器的氮气体积,可以通过调控压力和进气量来实现,过小的空速会影响反应的效果,而过大会导致固定床催化剂的床层冲击和阻力升高,影响反应转化率。

催化剂活性主要指催化剂的活性组分含量和粒径等参数,这些参数会影响合成氨的选择性和催化剂的寿命。

在工艺设计中,需要考虑这些参数的合理选择和控制,以提高合成氨的产量和质量,并降低能耗。

三、能耗控制合成氨的变换工段是合成氨生产中的能耗重点。

能耗的控制主要体现在压力控制、催化剂选择和热交换等方面。

8万吨合成氨试生产方案

8万吨合成氨试生产方案

广西苍鹰化工投资有限公司武鸣氮肥厂8万吨/年合成氨技改工程试生产方案编制单位:广西苍鹰化工投资有限责任公司武鸣氮肥厂编制人:李芳琴审批人:邬正才编制日期:2009年3月目录目录 (I)1.编写依据 (1)2.项目概况 (1)2.1项目简介 (1)2.2项目主要建设内容 (2)3.项目施工完成情况 (3)3.1备案 (3)3.2项目可行性研究报告的编制 (3)3.3项目施工设计、安装 (3)3.4项目进展情况 (4)4.生产、储存的危险化学品品种和设计能力 (5)4.1本项目涉及危险、有害化学品品种 (5)4.2生产、储存的危险化学品设计能力 (6)4.2.1生产危险化学品情况及设计能力 (6)4.2.2储存危险化学品的设计能力 (7)5.试生产开车实施方案 (9)5.1造气系统开、停车方案 (9)5.1.1开车 (9)5.1.2停车 (11)5.2煤球系统开、停车方案 (12)5.2.1开车 (12)5.2.2停车 (13)5.3脱硫系统开、停车方案 (13)5.3.1开车 (13)5.3.2停车 (17)5.4变换系统开、停车方案 (17)I5.5.1开车 (17)5.5.2停车 (24)5.5碳化系统开、停车方案 (26)5.5.1开车 (26)5.5.2停车 (26)5.6脱碳系统开、停车方案 (28)5.6.1开车 (28)5.6.2停车 (30)5.7压缩系统开、停车方案 (32)5.7.1开车 (32)5.7.2停车 (37)5.8精炼系统开、停车方案 (37)5.8.1开车 (37)5.8.2停车 (41)5.9合成φ1000系统开、停车方案 (42)5.9.1开车 (42)5.9.2停车 (44)5.10变压器开、停车方案 (45)5.10.1开车 (45)5.10.2停车 (47)6.试生产过程中可能出现的主要安全问题及对策 (49)6.1重大危险源管理 (49)6.1.15000m3气柜 (49)6.1.2氨库 (51)6.2项目可能出现的高风险事故及应对措施 (55)6.2.1气体火灾、爆炸事故 (56)6.2.2锅炉、压力容器爆炸事故 (58)6.2.3中毒、窒息事故 (59)II6.2.4电伤害事故 (60)6.3其它可能出现的安全问题及采取的对策 (61)6.3.1灼烫伤危险 (61)6.3.2机械伤害危险 (61)6.3.3起重伤害危险 (62)6.3.4高处坠落 (62)6.3.5淹溺 (62)6.4防雷、防静电 (63)6.5压力容器管理 (66)6.5.1压力容器备案情况 (67)6.5.2仪表检定情况 (82)6.5.3安全阀校验情况 (87)6.6消防配置和灭火设施 (88)6.6.1本厂消防现状 (88)6.6.2各厂房、车间消防设施布置 (89)6.3.3消防设施验收 (90)7.安全管理及技术资料 (91)7.1安全管理组织机构 (91)7.2安全管理制度 (91)7.3事故应急救援预案 (92)7.3.1事故应急预案编写 (92)7.3.2应急救援器材、设备的配备 (92)7.3.3事故应急预案演练 (93)7.3.4事故应急预案总结 (93)7.4安全教育培训 (93)7.5安全检查 (96)7.6劳动保护 (96)7.7管理技术资料 (96)III8.试生产管理组织机构 (98)8.1成立试生产指挥部 (98)8.2 成立试生产工作组 (98)9.试生产起止日期 (100)10.事故应急救援预案 (100)详见附件 (100)IV武鸣氮肥厂8万吨/年合成氨技改项目试生产方案1.编写依据(1)《中华人民共和国安全生产法》(国家主席令[2002]第70号)(2)《中华人民共和国劳动法》(国家主席令[1994]第28号)(3)《危险化学品安全管理条理》(国务院令第344号)(4) 《危险化学品建设项目安全许可实施办法》(国家安全监管总局令第8号)(5) 《国家安全监管总局关于危险化学品建设项目安全许可和试生产(使用)方案备案工作的意见》(安监总危化[2007]121号)(6)《安全生产许可证条例》(国务院令[2004]第397号)(7)《关于规范重大危险源监督与管理工作的通知》安监总协调字〔2005〕125号2.项目概况2.1项目简介广西苍鹰化工投资有限责任公司武鸣氮肥厂8万吨/年合成氨技改项目属于老企业技改扩建工程。

合成氨的合成工段工艺要点

合成氨的合成工段工艺要点

合成氨的合成工段工艺要点
合成氨的合成工艺有以下几个要点:
1. 催化剂选择:合成氨的催化剂通常采用铁、钼和钾的化合物。

常见的催化剂有铁钼催化剂和铁钾催化剂。

催化剂的选择要考虑到催化剂的活性、稳定性和寿命等因素。

2. 反应条件:合成氨的合成反应是在高温高压下进行的。

典型的反应条件为350-450摄氏度和100-250大气压。

高温高压有利于提高反应速率和提高氨的产率。

3. 进料气体配比:合成氨的进料气体通常是氢气和氮气。

为了提高氨的产率,进料气体的氢气和氮气的摩尔比要控制在3:1到3.2:1之间。

4. 反应器设计:合成氨的反应器通常采用垂直管式反应器。

反应器内部通常有多层催化剂床。

反应器的设计要考虑到反应器的温度和压力控制,以及催化剂的补给和废物处理等因素。

5. 中间产品的处理:合成氨反应过程中会生成一些副产物和杂质,如水、氨基酸和硫化物等。

这些中间产品需要进行处理和去除,以保证合成氨的纯度和质量。

6. 能源利用:合成氨的合成过程需要大量的能源。

为了提高能源利用效率,可
以采用废热回收和氨合成废气回收等技术手段。

综上所述,合成氨的合成工艺要点包括催化剂选择、反应条件控制、进料气体配比、反应器设计、中间产品的处理和能源利用等方面。

这些要点的合理选择和控制对于提高氨的产率和质量非常重要。

年产10万吨合成氨变换工段工艺设计

年产10万吨合成氨变换工段工艺设计

合成氨是一种重要的工业原料,广泛应用于农业、化工、医药等领域。

本文基于年产10万吨合成氨的工段工艺设计,旨在优化工艺流程,提高生产效率和质量,同时满足环保要求。

合成氨的主要生产方法是哈柏-博斯曼(Haber-Bosch)工艺,该工艺通过高温高压条件下将氮气和氢气催化反应生成合成氨。

下面是年产10万吨合成氨变换工段的工艺设计:一、气体预处理:氮气和氢气作为原料需要经过脱氧、除尘、脱硫等处理。

首先,气体通过管路系统进入脱氧器,脱氧器中通过还原剂将氧气还原成水蒸气,并通过除尘装置去除颗粒杂质。

然后,气体进入脱硫装置,通过催化剂将硫化氢还原成硫。

最后,气体经过压缩机增压至反应器所需的高压。

二、反应器系统:反应器是合成氨的核心设备,采用多床连续负压式反应器。

氮气和氢气按照适当的配比通过输送装置进入反应器,反应器内通过催化剂将氮气和氢气催化反应生成合成氨。

反应器床层数可根据实际需要确定,废热可回收利用进行预热。

同时,反应器系统还要配备适当的温度、压力和流量控制装置,以保证反应器内的运行条件稳定。

三、合成氨分离:反应后的气体中含有未反应的氮气、氢气和合成氨,需要进行分离处理。

首先,将反应气体冷却至低温,通过液相分离装置将液态氨分离出来。

然后,将氨气经过压缩,通过冷凝器冷却至液态,并收集分离出的液态氨。

未反应的氮气和氢气通过管道再次回流到反应器进行循环利用。

此外,分离出的液态氨还需要经过精制和储存处理,以确保质量和安全。

四、废气处理:合成氨生产中会产生大量的废气,包括未反应的氮气、氢气、氨气和其他杂质气体。

废气处理主要包括低温分离、吸收、洗涤等步骤。

首先,废气通过低温分离装置将其中的液态氨和水分离出来。

然后,通过吸收剂将氨气吸收,以减少其排放。

最后,利用洗涤液去除废气中的其他杂质气体,确保废气达到环境排放标准。

五、能耗优化:为了降低能耗和提高生产效率,可以采用余热回收和过程优化等措施。

余热回收可通过换热器将反应废热回收利用,进行气体预热和水蒸气生产。

年产8万吨小合成氨厂中温变换工段工艺设计

年产8万吨小合成氨厂中温变换工段工艺设计

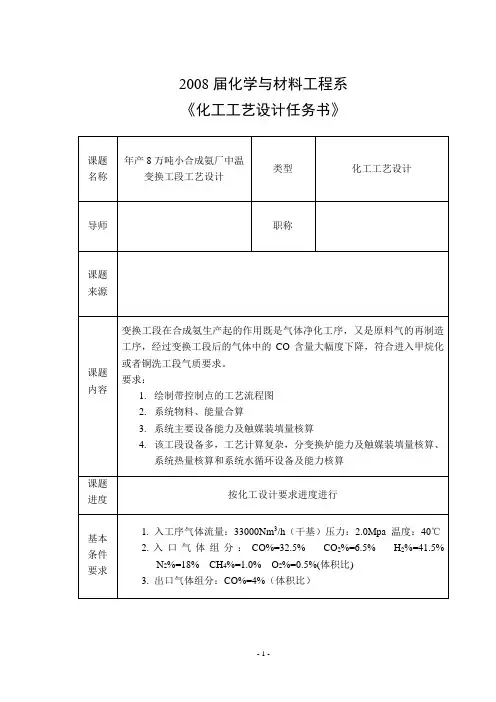

2008届化学与材料工程系《化工工艺设计任务书》变换工艺设计说明书设计题目年产8万吨小合成氨厂中温变换工段工艺设计课题来源年产8万吨小型合成氨厂变换工段变换工段化学工艺设计标准变换工段在合成氨生产起的作用既是气体净化工序,又是原料气的再制造工序,经过变换工段后的气体中的CO含量大幅度下降,符合进入甲烷化或者铜洗工段气质要求。

要求:1. 绘制带控制点的工艺流程图2. 系统物料、能量衡算3. 系统主要设备能力及触媒装填量核算4. 该工段设备多,工艺计算复杂,分变换炉能力及触媒装填量核算、系统热量核算和系统水循环设备及能力核算。

变换工段化学工艺设计主要技术资料1.变换技术方案CO2变换反应是放热反应,从化学平衡来看,降低反应温度,增加水蒸汽用量,有利于上述可逆反应向生成CO2和H2的方向移动,提高平衡变换率。

但是水蒸气增加到一定值后,变换率增加幅度会变小。

温度对变换反应的速度影响较大,而且对正逆反应速度的影响不一样。

温度升高,放热反应即上述反应速度增加得慢,逆反应(吸热反应)速度增加得快。

因此,当变化反应开始时,反应物浓度大,提高温度,可加快变换反应,在反应的后一阶段,二氧化碳和氢的浓度增加,逆反应速度加快,因此,需降低反应温度,使逆反应速度减慢,这样可得到较高的变化率。

但降温必须与反应速度和催化剂的性能一并考虑,反应温度必须在催化剂的使用范围内选择。

在本设计中我们选择三段中温变化工艺流程。

2. 工艺流程含32.5% CO、温度为40℃的半水煤气,加压到2.0Mpa,经热水洗涤塔除去气体中的油污、杂质,进入饱和塔下部与上部喷淋下来的120~140℃的热水逆流接触,气体被加热而又同时增湿。

然后在混合器中与一定比例的300~350℃过热蒸汽混合,25%~30%的气体不经热交换器,作为冷激气体。

其他则经热交换器进一步预热到320℃进入变换炉。

进第一段催化反应后温度升高到460~500℃,冷激后依次通过二、三段,气体离开变换炉的温度为400~410℃,CO变换率达90%,残余CO含量为3%左右。

(完整版)年产8万吨合成氨合成工段设计_1毕业设计论文

(完整版)年产8万吨合成氨合成工段设计_1毕业设计论文

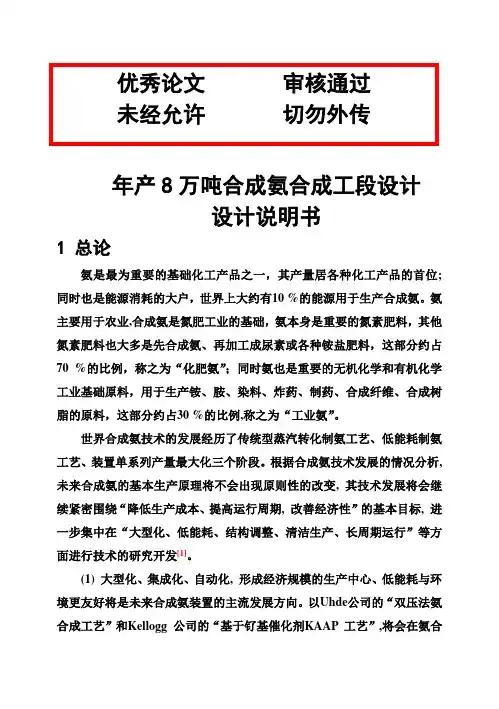

优秀论文审核通过未经允许切勿外传年产8万吨合成氨合成工段设计设计说明书1 总论氨是最为重要的基础化工产品之一,其产量居各种化工产品的首位; 同时也是能源消耗的大户,世界上大约有10 %的能源用于生产合成氨。
