心电图机原理与维修
心电图机的原理与维修
心电图机的原理与维修作者：孙津宇来源：《中国民族民间医药杂志》2009年第04期（鞍山市康宁医院,辽宁，鞍山,114000）【摘要】心电图机就是将心脏活动时心肌激动产生的生物电信号（心电信号）自动记录下来，是临床诊断和科研常用的医疗电子仪器。
心电图机性能的好坏，常以其技术指标来表示。
心电图机的技术指标若有失常，会引起临床诊断中的错误。
【关键词】心电图机；原理；维修【中图分类号】【文献标识码】A【文章编号】1005-1074(2009)04-0073-021心电图机的结构和原理1.1输入电路由电极板、导联线、导联选择开关、高频滤波电路等组成。
作用：减少干扰、选择导联，将人体各部分信号引到前置放大器。
1.1.1导联线作用是将电极板上获得的心电信号送到放大器的输入端。
它是一条五芯（或多芯）的带金属屏蔽网的绞合线。
要求线柔软、接头处牢靠。
屏蔽网的作用是防止外界电磁波的干扰。
屏蔽网通常接地，导联线常有五芯、七芯和十芯三种。
1.1.2导联选择开关作用是不改变人体电极连接线，用来改变各导联线和心电放大器之间的连接方法，用来记录某一导联的心电图。
一般有三种开关：圆形波段开关，琴键开关，触摸开关。
1.1.3高频滤波电路作用是滤去不需要的高频信号，减少高频干扰。
一般由RC低通滤波电路组成，使仅有几十Hz的心电波信号通过。
1.2心电放大电路这是心电图机的核心。
作用是放大心电信号推动记录器工作。
它由前置放大电路、电压放大电路和功率放大电路组成。
1.2.1前置放大电路作用是把微弱的变化缓慢的心电信号放大到足以推动电压放大电路，同时又有足够抑制各种干扰信号的能力。
主要包括前置放大器、1mV定标发生器、时间常数电路等。
1.2.2电压放大电路作用是将前置放大器放大输出仅20mV的心电信号进一步放大输送到后置放大器。
它由直流电压放大器、增益调节电路、基线调节电路、封闭电路、双T型滤波电路及肌电干扰抑制电路组成。
1.2.3功率放大电路作用是将电压信号变换为大的电流和功率去推动记录器工作。
心电图机专题知识讲座
05
心电图机的发展趋势和前景
国内外发展现状及趋势
国内发展现状
国内心电图机产业在近年来取得 了长足进步，技术不断提升，产 品性能逐渐提高，市场占有率逐
年上升。
国外发展现状
国外心电图机产业相对成熟，拥 有领先的技术和品牌优势，市场
占有率较高。
发展趋势
随着医疗技术的不断进步和人们 对健康的关注度不断提高，心电 图机将朝着便携化、智能化、多
功能化等方向发展。
发展前景和挑战
发展前景
随着人口老龄化、慢性病发病率上升以及人们对健康意 识的提高，心电图机的市场需求将持续增长，未来市场 潜力巨大。
挑战
市场竞争激烈、技术更新换代快、政策法规限制等都是 心电图机产业发展面临的挑战。
心电图机专题知识讲 座
汇报人：
日期:
目录
• 心电图机基础知识 • 心电图机操作方法 • 心电图机临床应用 • 心电图机维护保养 • 心电图机的发展趋势和前景
01
心电图机基础知识
心电图机定义
• 定义：心电图机是用来记录心脏电活动的医疗设备。它通过电极和导联线将心脏的电信号传 导到记录器，并转化为可视的波形图形，以便医生进行诊断。
02 检查仪器
检查心电图机是否正常工作，包括电源、电极、 导线等，确保其正常运行。
03 准备患者
告知患者操作流程，让患者做好心理准备，并确 保患者处于安静状态。
操作步骤
连接电极
将电极正确地连接到患者的胸部和腿部， 确保导联线的正确连接。
观察心电图
在心电图机上观察心电图，检查是否有异 常波形。
按下开始键
心电图机的原理以及维护保养 ppt课件
应用方法
4.为减少电极与皮肤的空隙，增加导电性能， 应直接使用导电膏涂擦放置电极部位的皮肤。涂 导电膏时应根据导联放置位置，相互分开，不可 涂成一片，避免短路。
5.为了能在平卧时描记V7、V8、V9等，背部 的电极安放，最好采用扁平吸盘电极或一次性监 护电极。
应用方法
6.当心电图波形与患者的病情特征不相 符合时，应选择其它检查方法来帮助诊断。
操作步骤
(三)结束步骤 1.检查完毕，关闭电源；小心移开导联线。 2.取下所记录心电图，标记姓名、年龄、诊 断、检查日期和时间、导联名称。 3.擦干净患者胸前导电糊，协助患者穿衣； 询问患者感受，作出检查评价；整理床单 位和用物。
应用方法
(一)常用导联的安放 1.标准导联又称为标准肢体导联，它直
胸导联的位置
V1 胸骨右缘第四肋间。 V2 胸骨左缘第四肋间。 V3 在V2和V4连线的中点。 V4 在锁骨中线第五肋间。 V5 左腋前线与V4同一水平面上。 V6 左腋中线与V4同一水平面上。
胸导联的位置
胸电极的连接位置
应用方法
（二）注意事项 1.注意室温调节和检查环境的隐蔽性。 2.患者在准备检查前应充分休息，取仰卧位， 放松肢体；如患者放置电极部位的皮肤污垢或毛 发过多，应先清洁皮肤或剃毛。 3.在使用过程中患者和仪器只能通过导联线连 接。应尽量避免不必要的干扰因素。
7.对于瓣膜活动、心音变化、心肌功能 状态等，心电图不能提供直接判断，要借助 其它的检查方法如来共同诊断。
8.由于心电图的波形改变受生理性、病 理性或解剖学变异等诸多因素的影响，不能 单凭心电图作出超越其许可范围的诊断结论。
应用方法
9.如发现胸壁导联有无法解释的异常T或 U波时，应检查电极是否松动脱落，或尝试 将电极的位置稍微偏移一些，此时若波形变 为完全正常，则可认为这种异常的T波或U波 是由于心脏冲撞胸壁，使电极的极化电位发 生变化而引起的伪差。
211169684_ECG-6951D型心电图机定标原理分析与故障解决方案
维修工程210 ZHONGGUO YIXUEZHUANGBEI中国医学装备2023年3月第20卷第3期 China Medical Equipment 2023 March V ol.20 No.3①福建生物工程职业技术学院康复保健系 福建 福州 350007②上海柯渡医学科技股份有限公司医学装备室 上海 200333作者简介：李昌锋，男，(1984- )，硕士，讲师，从事医疗器械维护与管理专业教学工作。
[文章编号] 1672-8270(2023)03-0210-03 [中图分类号] R197.39 [文献标识码] BCalibration principle and fault analysis of ECG-6951D electrocardiograph/LI Chang-feng, CHEN Hai-bin, CHEN Zhen-hao//China Medical Equipment,2023,20(3):210-212.[Abstract] The calibration of electrocardiograph is mainly used to measure the amplitude of ECG signal and correct the sensitivity of electrocardiograph in clinical practice. Therefore, calibration circuit is an indispensable and important part of electrocardiograph. Through the detailed analysis of the calibration significance, process and circuit principle of ECG-6951D digital electrocardiograph, three common faults and treatment methods of calibration circuit, and the troubleshooting experience of similar faults were summarized, in order to improve the maintenance skills of digital electrocardiograph.[Key words] Digital electrocardiograph; Calibration; Circuit; Fault maintenance[First-author’s address] Department of Rehabilitation and Healthcare, Fujian V ocational College of Bioengineering, Fuzhou 350007, China.[摘要] 心电图机的定标在临床中主要用于测量心电信号幅度大小和校正机器灵敏度。
心电图机的原理与维修知识

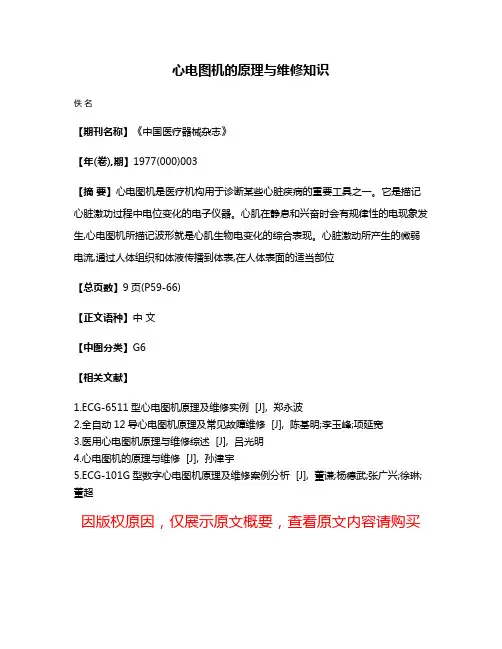

心电图机的原理与维修知识
佚名
【期刊名称】《中国医疗器械杂志》
【年(卷),期】1977(000)003
【摘要】心电图机是医疗机构用于诊断某些心脏疾病的重要工具之一。
它是描记心脏激功过程中电位变化的电子仪器。
心肌在静息和兴奋时会有规律性的电现象发生,心电图机所描记波形就是心肌生物电变化的综合表现。
心脏激动所产生的微弱电流,通过人体组织和体液传播到体表,在人体表面的适当部位
【总页数】9页(P59-66)
【正文语种】中文
【中图分类】G6
【相关文献】
1.ECG-6511型心电图机原理及维修实例 [J], 郑永波
2.全自动12导心电图机原理及常见故障维修 [J], 陈基明;李玉峰;项延宽
3.医用心电图机原理与维修综述 [J], 吕光明
4.心电图机的原理与维修 [J], 孙津宇
5.ECG-101G型数字心电图机原理及维修案例分析 [J], 董谦;杨德武;张广兴;徐琳;董超
因版权原因，仅展示原文概要，查看原文内容请购买。
心电图机的原理与维修
心电图机的原理与维修孙津宇(鞍山市康宁医院,辽宁,鞍山,114000)【摘要】心电图机就是将心脏活动时心肌激动产生的生物电信号(心电信号)自动记录下来,是临床诊断和科研常用的医疗电子仪器。
心电图机性能的好坏,常以其技术指标来表示。
心电图机的技术指标若有失常,会引起临床诊断中的错误。
【关键词】心电图机;原理;维修【中图分类号】R540.4+1【文献标识码】A【文章编号】1005-1074(2009)04-0073-021心电图机的结构和原理1.1输入电路由电极板、导联线、导联选择开关、高频滤波电路等组成。
作用:减少干扰、选择导联,将人体各部分信号引到前置放大器。
1.1.1导联线作用是将电极板上获得的心电信号送到放大器的输入端。
它是一条五芯(或多芯)的带金属屏蔽网的绞合线。
要求线柔软、接头处牢靠。
屏蔽网的作用是防止外界电磁波的干扰。
屏蔽网通常接地,导联线常有五芯、七芯和十芯三种。
1.1.2导联选择开关作用是不改变人体电极连接线,用来改变各导联线和心电放大器之间的连接方法,用来记录某一导联的心电图。
一般有三种开关:圆形波段开关,琴键开关,触摸开关。
1.1.3高频滤波电路作用是滤去不需要的高频信号,减少高频干扰。
一般由RC低通滤波电路组成,使仅有几十Hz 的心电波信号通过。
1.2心电放大电路这是心电图机的核心。
作用是放大心电信号推动记录器工作。
它由前置放大电路、电压放大电路和功率放大电路组成。
1.2.1前置放大电路作用是把微弱的变化缓慢的心电信号放大到足以推动电压放大电路,同时又有足够抑制各种干扰信号的能力。
主要包括前置放大器、1mV定标发生器、时间常数电路等。
1.2.2电压放大电路作用是将前置放大器放大输出仅20mV的心电信号进一步放大输送到后置放大器。
它由直流电压放大器、增益调节电路、基线调节电路、封闭电路、双T型滤波电路及肌电干扰抑制电路组成。
1.2.3功率放大电路作用是将电压信号变换为大的电流和功率去推动记录器工作。
ECG_6151心电图机输入电路原理与检修
电子报/2010年/5月/2日/第007版综合维修ECG-6151心电图机输入电路原理与检修江西曾海萍一、电路原理输入电路如图所示。
该电路由缓冲放大器、威尔森网络、导联选择电子开关、屏蔽驱动器和右脚电极驱动器等电路组成。
由专用缓冲放大集成电路IC301(KT-1)、(KT-2)和IC302(R、L、F、C1-C6)拾取的心电信号，经输入平衡电阻R385～R393送到IC301③、⑥、⑨、(11)、(14)、(17)脚和IC302③、⑤、⑦脚输入缓冲放大后，又分别经威尔森网络R315～R323缓冲后，通过平衡电阻R325～R330送到导联选择电子开关电路进行导联选择。
IC301、IC302具有输入阻抗高(达100MΩ)和输出阻抗低的特点，便于和后级放大电路相匹配。
D380～D397为输入保护二极管，跨接在IC301和IC302输入输出端。
在正常情况下，心电信号幅度只有几毫伏，D380～D397截止，对心电信号没有影响。
当干扰信号幅度大于0.6V时，D380～D397导通，相当于IC301和IC302输入输出短路，此时电路输入阻抗由威尔森网络输入阻抗决定。
由于威尔森网络输入阻抗很低，干扰信号经皮肤与电极接触电阻和输入平衡电阻分压后衰减很大，从而对强干扰信号起到抑制作用。
导联选择电子开关电路由IC304～IC307(TC4052x4)等元件构成。
其中IC304选择定标和1、2、3导联信号；IC305选择A VR、A VL、A VF和V1导联信号；IC306选择V2～V5导联信号；IC307选择V6导联信号。
电子开关的转换是由微处理器送来的编码，控制IC304～IC307⑥、⑨、⑩脚控制端来实现导联选择。
当⑥脚(禁令控制端)输入为高电平时，禁止开关选通，否则，允许开关选通。
IC304～IC307开关选通状态和导联选择状态均由A、B、IN端输入编码决定，见附表1。
屏蔽驱动器由双运放集成电路A1/2IC303(AN6561)等元件构成。
浅谈心电图机的常见故障及维修方法
浅谈心电图机的常见故障及维修方法摘要：科学技术的进步对于我国医疗事业的发展起到了重大的推动和促进作用。
在科学技术的推动下，大量的新型医疗设备被应用到医疗事业中，进一步提升了我国医疗水平。
其中心电图机设备是医疗事业中最为常见的医疗设备，心电图机设备是心电图检测的核心设备，其能够为大量疾病的诊断和治疗提供依据。
在心电图机设备的使用中需要及时对其进行维护和保养。
心电图科的工作人员需要能够及时判断心电图机的常见故障进行判断，并且采取相应的措施进行维修，确保心电图机设备的正常使用。
关键词：心电图机；常见故障；维修方法1概述心电图机概况在我国医疗事业中，心电图机设备是最为主要的医疗机械，心电图机设备的使用能够有效的提升相关疾病的诊疗效果，对于疾病的治疗和疾病的诊疗具有积极的作用和意义。
心电图机的多功能特性使得其在医疗服务中扮演着关键性的角色和作用，是心电图检测和心电信号采集中不可或缺的设备[1]。
微机控制式心电图机是目前我国医疗机构使用最为普遍的心电图机设备，具备较好的检测效果。
心电图机的输入部分主要是用于对人体的体表进行检测和模拟，将提取出的心电信号进行干扰过滤，将处理之后的心电信号能够传送到缓冲放大器中，进而就能够较为清晰的观察心电检测结果，能够将结果采用曲线表达图的方式，以可视化的方式展现出来。
心电图机设备在心电信号的检查中，利用人体导电来检测出人体生物反应的特征，并且对其进行放大，最终就能够获得所需要的心电数据和心电图，为临床上诊断疾病提供依据。
2心电图机常见的故障以及维修方法作为一种高精度的医疗设备，在心电检测中，必须要确保标准化的操作，同时要保证心电图机的每个部分均能够处于较好的工作状态下，才能够得出较为准确和标准的心电检测结果。
因此这就要求，一方面在操作中要按照标准的方式进行操作，另一方面，要加强对心电设备的定期检车和保养，及时发现心电设备中的故障以及异常，及时进行维修。
导致出现心电图故障的原因相对较多，人员操作的不善或者是环境因素均可能导致心电图机设备出现故障。
心电图机维修方法
902023年12月下 第24期 总第420期工艺设计改造及检测检修China Science & Technology Overview1 故障现象1故障现象：打开电源开关后，电源指示灯亮，也可以对电池进行充电。
但是当供电方式选择开关 SW401 置运行(OPR)位置后，面板上的其他指示灯均不亮，所有的功能键失灵。
关掉交流电源开关，改用机内电池供电，故障现象依旧。
分析检查：很明显，这是电源部分的故障。
交流供电时，电源指示灯亮，且可以对电池进行充电判断，交流电源部分的整流、滤波电路是正常的。
滤波后的电压通过供电方式选择开关SW401接到后级电路。
SW401是一个双接点开关。
若5W401的1、2接点不能接通，便会使仪器无法在交流状态下工作。
若其3、4接点不能接通，电阻R404便无法接地，使送给或非门1C403A 的接地低电平信号变成了高电平，使IC403A 的输出端9脚为低电平，继而导致继电器RY400线圈的驱动管Q400截止，继电器的线圈断电，使其常开接点2无法与活动接点1接通，而不能工作于电池方式。
交流和直流电源均不能工作，怀疑是开关SW401有问题。
将5W401置于工作位置，测量三端稳压器IC400的输入端2脚，测量结果显示无电压，说明该开关损坏。
断电后，检查5W401开关，发现其两组接点1、2和3、4 均不能接通。
处理措施及结果：这种故障一般是由于5W401内部的弹簧片与按钮凸轮错位引起的。
如果一时没有合适的开关更换，可以自行修理。
方法是先用小起子将按钮拨出，再调整好弹簧片的位置，然后将开关复原即行。
小结：本例是供电方式选择开关SW401损坏，造成仪器在交直流供电时均不能进行工作。
必要时，可以对该开关进行自行修复。
由于此开关损坏的程度不同，有时还产生仪器时好时坏的故障现象。
2故障现象2故障现象：仪器可以使用直流供电工作，但不能使用交流供电工作。
分析检查：毫无疑问，这是交流供电电路部分的故障。
心电图机维修
心电图机常见故障及排除一、记录波形时个别导联不出心电图的现象1．机器的导联线与病人连接后，心电图波形数据未稳定就开始作图，导致基线稳定软件在运行时出现数值饱和或溢出，这就是我们常见的屏幕提示“OVR”。
解决办法如下：在保证全部导联接触良好的情况下，让医生等待半分钟或看到显示屏波形稳定下，开始记录。
也可按一次导联封闭键RESET或INST，使各个通道的波形快速稳定或重新记录一次即可解决。
（这种情况常出现医院进行大规模体检的时候）2．在保证全部导联接触良好的情况下，在作图时，经常出现某导联出直线或是在做了几个病人后，就出现打直线。
解决办法：a)检查肢电极片和胸电极是否氧化或褪色老化，这些会导致电极片的导电性变差，从而导致信号传输不良。
及时清洁附件或更换新的。
b)建议医生用酒精先在电极安放处的病人皮肤进行处理，特别是在北方的冬天，天气很干燥，皮肤干燥导致皮肤阻值变大，影响信号的接收。
c) 建议医生清洁导联线、吸球、肢夹各连接部位，重新安装并紧固各连接部位，由于使用时间长了，各部位的连接会留污垢或变松，导致信号传输不良。
（这也是我们平时长出现更换一个新导联线故障就好了，然而，我们收回的旧导线很多都没问题的原因）3．导联线有故障。
解决办法：1)先检查导联线外观有没有明显的断裂，导联线断了用胶布包好再使用，效果是很差的，必须更换新的。
2)采用更换法：可以先建议医生更换一条使用良好的到机器上，如果效果好了，说明导线问题。
3)采用检测法：在无别的导联线更换的情况下，可以建议医生或本人用万用表测量导联线是否导通，一般情况下，量导联线内部导线是否通的，如果通，再量外层的屏蔽层是否有短路。
4．以上方法均无法排除故障，则说明机器本身有故障，一般是由于仪器的信号通道有故障所导致，这时须与本公司的售后服务部联系。
二、打印不清晰或打印空白1．打印不清晰解决办法：a) 一般情况是由于热敏打印头表面沾染了灰尘或污迹所致，用酒精清洁打印头即可。
浅谈心电图机原理及常见故障维保
浅谈心电图机原理及常见故障维保【摘要】心电图机是一种具有很高技术指标和精密度的医用电子检测仪器。
随着科学技术的发展，先进的电子技术越来越普通地被应用到心电图机上，新技术新工艺的应用，一方面使得心电图机性能越来越先进，功能越来越完善，更具体积小重量轻、机构简单的特点，但另一方面心电图在使用过程中也出现一些问题，涉及到心电检测结果的准确性，以及对心电突击本身的维护与故障检修。
【关键词】心电图机；电子技术；故障；维修0.概论心电图机是一种能够测量和记录心电活动细节的诊断工具。
通过这些细节记录能够诊断出各种心脏健康状况。
心电图（Electrocardiogram，ECG）便是运用测量电极采集体表不同部位的电信号，用放大器放大，用记录器描记下的图形。
心脏图是从体表记录心脏电位随时间变化的曲线，反映出心跳产生，传导和恢复过程中的生物电位变化。
在心电图记录纸上，横轴代表时间，当标准走纸速度为25mm/s时，每1mm代表0.04s；纵轴代表波形幅度，当标准灵敏度为10mm/mV 时，每1mm代表0.1mV。
图1 心电图的典型波形对于正常的心脏，这种生物电变化的方向、频率、强度是有规律的。
医生根据所记录的心电图波形的形态、波幅大小以及各波之间的相对时间关系，再与正常心电图相比较，便能诊断出心脏疾病。
诸如心电节律不齐、心肌梗塞、期前收缩、高血压、心脏异位搏动等。
由于心电图机诊断技术成熟、可靠，操作简便，价格价格适中，对病人无损伤等优点，已成为各级医院中最普及的医用电子仪器之一。
输入回路应有较高的输入阻抗，一般都在10M以上，通常采用射极跟随的缓冲放大器。
此外还应有过电压、过电流的保护电路，有右腿驱动电路或屏蔽驱动电路以减少50Hz干扰等措施。
导联选择通常是由一个选择开关和一个电阻网络（威尔逊网络）组成，通过选择开关选择不同的电阻组合来选择不同的导联，导联选择可以是手动选择或程控选择。
放大器可分为前置放大器、后级放大器、功率放大器等。
心电图机原理与故障分析
心电图机原理与故障分析姓名：系部：医用电子信息与工程系专业：临床工程技术班级：指导教师：心电图机原理与故障分析摘要心电图机是医疗单位用于描记心脏组织活动所产生的生物电信号的仪器。
体表心电经电极、导联线送至心电图机，心电图机主体从原理上可分为输入回路、导联选择、放大电路、描笔驱动和走纸部分。
心电图是从体表记录的心脏电位随时间变化而变化的曲线,它可以反映出心脏兴奋的产生、传导和恢复过程中的生物电位变化。
在心电图记录纸上,横轴代表时间,纵轴代表波形幅度。
在心电图机测试使用前，要对其性能进行检测。
在使用过程中常出现充电、电源供电异常等非正常故障，严重影响心电图机使用，因此，必须加强心电图机的性能检测工作，强化心电图机动态管理，保证各个技术指标准确可靠。
本论文通过对心电图机原理的介绍，分析了心电图机的性能检测实验和故障实验，阐述了心电图机内部电路图，完成了对心电图机原理、性能检测和故障分析。
是一篇具有较高学术水准和实践操作水平的论文。
关键词：心电图机，性能检测，故障心电图机原理与故障分析Analysis of electrocardiogram machine principle and faultABSTRACTElectrocardiogram machine is medical treatment unit is used to trace the heart biological electrical signals generated by the instrument of organization's activities. By surface electrocardiogram electrodes, lead wire to the electrocardiogram machine, sent to the electrocardiogram machine, electrocardiogram machine main body in principle can be divided into the input circuit, lead selection, amplifying circuit, pen drive and the feeding section. From body surface electrocardiogram record in the heart of the curve of the potential changes over time, it can reflect the heart excited biological potential changes in the process of generation, transmission and recovery. On the electrocardiogram recording paper, the horizontal axis represents time, the vertical axis represents the waveform amplitude. In electrocardiogram machine test before use, to the performance test. In use process middling become abnormal lead switch, paper feed, an abnormal power supply and other abnormal failure, serious impact on electrocardiogram machine use, and therefore, it is necessary to strengthen the performance test of electrocardiogram machine work, and strengthening the management of dynamic electrocardiogram machine, various technical indicators are accurate and reliable guarantee, is to use high frequency instrumentation to ensure high quality of the key.I n this paper, by introducing the principle of Electrocardiogram machine analyzes the performance and fault detection experiment experimental Electrocardiogram machine, Electrocardiogram machine elaborated internal circuit, completed a paper on Electrocardiogram machine principle, performance testing and failure analysis.Key Words:Electrocardiogram，Performance Testing，Fault目录摘要 (2)ABSTRACT (3)目录 (4)第1章绪论 (5)第2章心电及心电图 (6)2.1 体表心电产生 (6)2.2 心电的传导 (6)2.3 人体心电图的波形 (6)2.4 心电图和心率的测量 (7)2.5 心电图的导联 (7)2.6 心电图的主要参数 (7)第3章典型心电图机分析 (9)3.1 心电图机电路分析 (9)3.1.1 前置放大器电路 (9)3.1.2 浮置放大器原理 (12)3.2 ECG-6951D数字式单道心电图机电源部分 (12)3.3 ECG-6951D数字式单道心电图机走纸部分 (12)3.4 ECG-6951D数字式单道心电图机记录部分 (12)第4章典型心电图机故障分析 (13)4.1 无心电波形输出故障分析 (13)4.2 充电故障 (14)第5章典型心电图机性能测试 (15)5.1 灵敏度测试 (15)5.2 噪声测试 (15)第6章结论 (16)谢辞 (17)参考文献 (18)附录 (19)F.1 ECG-6951D主要技术指标[4] (19)心电图机原理与故障分析第1章绪论心脏是循环系统中重要的器官，目前心血管疾病是目前中国人群死亡的主要原因之一，占死亡人数的30%～40%，城市居民的心血管疾病死亡率高达25%，我国心脏病患者和老年人人口高达几个亿。
心电图机的原理以及维护保养PPT课件
工作原理
1.用两个电极连接身体表明构 成电路，经放大后记录成曲线，就 是心电图
2.心电图记录的是心脏激动电 场中电位的变化
基本结构
包括：主机,肢电极,胸电极,电源线,地线
主机
肢电极、胸电极
电源线、地线
基本结构
心电图机的主机正视图
波形显示屏 操作面板 提手 打印纸窗 导联接口 电源接口
基本结构
7.对于瓣膜活动、心音变化、心肌功能 状态等，心电图不能提供直接判断，要借助 其它的检查方法如来共同诊断。
8.由于心电图的波形改变受生理性、病 理性或解剖学变异等诸多因素的影响，不能 单凭心电图作出超越其许可范围的诊断结论。
应用方法
9.如发现胸壁导联有无法解释的异常T或 U波时，应检查电极是否松动脱落，或尝试 将电极的位置稍微偏移一些，此时若波形变 为完全正常，则可认为这种异常的T波或U波 是由于心脏冲撞胸壁，使电极的极化电位发 生变化而引起的伪差。
4.在心电图机上按1mV定标键可了 ( )
A.走纸速度 B.稳定性 C.基线 D.当前灵敏度 E.以上都不是
参考答案
1.ABCDE 2.ABC 3.A 4.D
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
42
谢谢聆听
应用方法
10.如果发现Ⅲ和/或aVF导联的Q波较 深，应重复描记这些导联的心电图。若此 时Q波明显变浅或消失，则可考虑横膈抬高 所致，反之不能排除外下壁心肌梗死。
11.如心率﹥60次/min而PR﹥0.22s者， 应取坐位再记录以判断是否有房室传导阻 滞。
安全使用
1.使用前阅读说明书，熟悉性能、操 作方法、注意事项
心电图机常见故障维修方法探析
心电图机常见故障维修方法探析摘要：医院在引入与使用各种医疗仪器时，应做好设备管理，及时发现故障,并处理故障，心电图机是医院用于分析与诊断患者病情的重要设备。
本文主要对心电图机这一设备的基本组成与常见故障及处理方法展开研究，以此来识别心电图机的各种故障，实现有效处理，使仪器快速恢复正常运行状态。
关键词：心电图机；常见故障；维修方法心电图机是当前医疗科研以及临床诊断中使用频率比较高的电子仪器，其能够将心脏处于活动状态时心肌激动产生的心电信号以自动化的方式记录下来。
心电图机在医院诊疗活动中有重要作用，出现故障问题后必须要及时修理，恢复其基本功能，现结合对心电图机的了解，分析常见故障问题与维修方法。
1心电图机的组成1.1输入心电图机的输入部分由高频滤波器、过压保护电路、导联选择器、导联线以及电极等构成，能够从人体中有效提取心电信号，同时能够根据操作要求实现导联组合，将被选中的导联心电信号向缓冲放大器中输入，可将空间中的电磁波干扰消除，以免仪器因电压过高而被损坏。
1.2记录记录部分中有热笔温控电路、热描记器与记录器。
记录器可对心电信号存在的电流变化进行转换，可转为机械移动。
热笔被设置到记录器转轴上，当心电信号产生变化后，热笔随之出现偏转；热笔温控电路可加热热笔，同时对热笔温度进行控制。
热笔记录器所使用的是热敏记录纸，热笔处于发热状态时，接触记录纸，记录纸上使用的热敏材料变黑，将心电图描记出来。
1.3放大放大部分主要针对频率处于0.05到100Hz的μV级心电信号，通过放大使其能够被记录与观察。
在人体表面上对心电信号进行提取时，可能会混入一些干扰信号，在进行放大操作时，应将干扰信号滤除。
心电图机大多选择多级放大电路。
功率放大器、中间放大器与前置放大器共同构成放大部分。
1.4走纸纸传动装置能够带动记录纸顺沿某一方向进行匀速运动，其由齿轮传动机构、减速装置与电机共同构成，在该装置的影响下记录纸可按照预设活动速度进行匀速运动，依照心电信号的变化幅度描记心电图。
心电图机的工作原理与ECG-101G型心电图机的维修
心电图机的维修方法
心电图机的维修方法摘要】心电图机就是将心脏活动时心肌激动产生的生物电信号(心电信号)自动记录下来,是临床诊断和科研常用的医疗电子仪器。
心电图机性能的好坏,常以其技术指标来表示。
心电图机的技术指标若有失常,会引起临床诊断中的错误。
【关键词】心电图机维修方法心电图机是一种比较精密的电子仪器，它的电路和机械部分都有严格的规定和性能标准，要求必须达到l临床所需要的性能指标才能在临床上使用，是在生物医学工程中比较具有代表性的理论与实践。
因此，在检修心电图机时，不能仅仅满足于修复或更换一些已损坏的元器件，更重要的是要使修复后的心电图机重新调整所有必须的参数，以达到规定的各项性能和指标要求，这样，才能交给临床使用。
一、检修工作的基本要求在检修机器之前，应该详细阅读仪器的说明书，要了解仪器的结构原理．尤其是电路原理图，并弄清各元器件的作用和位置，以及规定的性能指标。
在检修机器的工作中，应该注意下列几点：(1)首先应该先了解仪器在发生故障以前的使用情况，和发生故障的经过，掌握这些资料和信息，对分析和找出故障原因有很大的帮助，可以少走许多弯路，缩短维修时间。
(2)然后作直观检查，看仪器的外部特征和新旧程度，以有利于判断故障的性质、范围和难易程度。
(3)对机器内部电路板上的电位器不要盲目随便地调动．因为这些电位器对各部分电路工作点包括：各静态工作点、动态平衡、静态平衡、阻尼、正负电源平衡、电源电压等。
(4)维修过程中，在每一次接通电源时，都要注意机器面板上的旋钮位置。
(5)当接通电源后发现打火、冒烟或有烧焦的异常气味时，应立即切断电源，检查原因。
如果在打开封闭开关时，热笔剧烈的上下摆动，必须立即将记录开关置于封闭位置，否则会将热笔打坏。
(6)在检修时-要注意不能用金属工具随便乱碰电路或元器件；在检测各工作点时，要注意不要使电路短路；也不要在没有弄清故障之前，就盲目的拆除各种元器件。
(7)当热笔的动作不正常时，不要做记录，除浪费记录纸外，对维修也不会有多大指导作用；如需要测试可在观察位置上短时间测量。
心电图机原理与维修
心电图机的原理与维修结构与原理1 输入电路由电极板 、导联线 、导联选择开关 、高频滤波电路等组成 。
作用:减少干扰 、选择导联,将人 体各部份信号引到前置放大器 。
1. 1. 1 导联线作用是将电极板上获得的心电信号送到放大器的输入端 ，它是一条五芯(或者多芯)的带金属屏蔽网的绞合线 。
要求线柔软 、接头处牢靠 。
屏蔽网的作用是防止外界电磁波的干扰 。
屏蔽网通常接地 , 导联线常有五芯 、七芯和十三芯三种。
1. 1. 2 导联选择开关作用是不改变人体电极连接线 ,用来改变各导联线和心电放大器之间的连接方法,用来记录某一导联的心电图。
普通有三种开关: 圆形波段开关,琴键开关 ,触摸开关 。
1. 1. 3 高频滤波电路作用是滤去不需要的高频信号,减少高频干扰 。
一般由RC低通滤波电路组成 。
1. 2 心电放大电路 这是心电图机的核心作用是放大心电信号推动记录器工作它由前置放大电路电压放大电路和功率放大电路组成 。
1. 2. 1 前置放大电路作用是把微弱的变化缓慢的心电信号放大到足以推动电压放大电路,同时又有足够抑制各种干扰信号的能力。
主要包括前置放大器、1mV定标发生器、时间常数电路等。
1. 2. 2 电压放大电路作用是将前置放大器放大输出仅20mV的心电信号进一步放大输送到后置放大器。
它由直流电压放大器、增益调节电路、基线调节电路、封闭电路、双T型滤波电路及肌电干扰抑制电路组成。
1. 2. 3 功率放大电路作用是将电压信号变换为大的电流和功率去推动记录器工作。
常采用对称式互补射极输出器单端推挽电路。
1. 3 心电记录器作用是把心电信号转换成机械运动的装置。
它由记录器表头、描笔等组成。
心电信号经心电图机导联选择以及心电放大器放大后,驱动记录器上的转轴,使之转角随心电信号变化而变化,在转轴上固定一支记录笔,笔也随之偏转,从而在记录纸上描出随时间变化的心电图曲线。
1. 4 电动机走纸电路它的作用是使记录纸按要求随时间作“匀速”运动,使记录下来的心电波形的时间呈线性。
全自动12导心电图机原理及常见故障维修
全自动12导心电图机原理及常见故障维修陈基明;李玉峰;项延宽【摘要】随着计算机技术的发展,数字化心电图机已经在各级医院得到普及,本文介绍了全自动12导心电图机的基本工作原理,在使用过程中的常见故障及解决办法.【期刊名称】《中国医疗设备》【年(卷),期】2010(025)002【总页数】2页(P94-95)【关键词】心电图机;导联线;步进电机;故障维修【作者】陈基明;李玉峰;项延宽【作者单位】空军总医院,医学工程科,北京,100142;空军总医院,医学工程科,北京,100142;空军总医院,医学工程科,北京,100142【正文语种】中文【中图分类】TH789心脏为三维空间体，由无数的心肌细胞组成。
心脏电活动是心肌细胞多方位电活动的综合结果，那么记录出同一心动周期的心电信息越丰富，对比性就越强，诊断价值也就越大。
典型的单导心电图机，经采集心电信号，再经滤波和放大等模拟信号处理，最后通过记录装置顺序分别描记出常规的12导联心电图波形，所获取的图形信息为非同一心动周期的心脏电活动，在临床测量、分析和诊断每一心动周期信息时无参照对比，具有明显的局限性，其诊断价值大为降低。
随着电子信息技术的迅猛发展，特别是计算机在各领域的广泛应用，心电图记录技术正朝着数字化、多通道同步心电记录的方向发展。
数字化12导联同步记录心电图机可以显示出同一心动周期在不同方位、不同导联上的完整图形，弥补了单导心电图机的缺陷，显著增加了心电信息量，从而获得较为完整可靠的信息依据，有利于精确定位和定性，达到明确诊断目的。
我院大部分科室都已配备了12导心电图机。
经过几年的使用，出现了一些问题，同时也积累了一些维修方法，现总结如下。
1 数字化12导同步心电图机的特征及工作原理数字心电图机是用来记录和显示心脏活动时所产生的生理电信号的仪器。
它用电极从人体提取生理电信号，经导联输入网络、导联选择器送入前置放大、滤波电路，再经A/D变换后送入控制部分，经过数字处理后送入记录器和显示器，从而记录和显示出心电图波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电图机的原理与维修结构与原理1 输入电路由电极板、导联线、导联选择开关、高频滤波电路等组成。
作用:减少干扰、选择导联,将人体各部分信号引到前置放大器。
1. 1. 1 导联线作用是将电极板上获得的心电信号送到放大器的输入端，它是一条五芯(或多芯)的带金属屏蔽网的绞合线。
要求线柔软、接头处牢靠。
屏蔽网的作用是防止外界电磁波的干扰。
屏蔽网通常接地 , 导联线常有五芯、七芯和十三芯三种。
1. 1. 2 导联选择开关作用是不改变人体电极连接线 ,用来改变各导联线和心电放大器之间的连接方法,用来记录某一导联的心电图。
一般有三种开关: 圆形波段开关,琴键开关 ,触摸开关。
1. 1. 3 高频滤波电路作用是滤去不需要的高频信号,减少高频干扰。
一般由RC低通滤波电路组成。
1. 2 心电放大电路这是心电图机的核心作用是放大心电信号推动记录器工作它由前置放大电路电压放大电路和功率放大电路组成。
1. 2. 1 前置放大电路作用是把微弱的变化缓慢的心电信号放大到足以推动电压放大电路,同时又有足够抑制各种干扰信号的能力。
主要包括前置放大器、1mV定标发生器、时间常数电路等。
1. 2. 2 电压放大电路作用是将前置放大器放大输出仅20mV的心电信号进一步放大输送到后置放大器。
它由直流电压放大器、增益调节电路、基线调节电路、封闭电路、双T型滤波电路及肌电干扰抑制电路组成。
1. 2. 3 功率放大电路作用是将电压信号变换为大的电流和功率去推动记录器工作。
常采用对称式互补射极输出器单端推挽电路。
1. 3 心电记录器作用是把心电信号转换成机械运动的装置。
它由记录器表头、描笔等组成。
心电信号经心电图机导联选择以及心电放大器放大后,驱动记录器上的转轴,使之转角随心电信号变化而变化,在转轴上固定一支记录笔,笔也随之偏转,从而在记录纸上描出随时间变化的心电图曲线。
1. 4 电动机走纸电路它的作用是使记录纸按要求随时间作“匀速”运动,使记录下来的心电波形的时间呈线性。
包括走纸传动装置(一个微型电动机直流电动机或交流电动机)、控制电路和走纸机构部分。
走纸速度一般为25mm/s 和50 mm/s 两种。
两种速度可以通过倒换快慢齿轮来实现。
国内一般按照记录器同步输出道数分为：单道、三道、六道和十二道心电图机等。
[1]组成部分1、输入部分2、放大部分3、控制电路4、显示部分5、记录部分6、电源部分重要参数1、输入电阻即前级放大器的输入电阻。
输入电阻越大，因电极接触电阻不同而引起的波形失真越小，共模抑制比越高。
一般要求大于2MΩ，国际上大于50MΩ。
2、共模抑制比心电图机一般采用差动式放大电路，这种电路对于同相（又称共模信号，例如周围的电磁场所产生的干扰信号）有抑制作用，对异相信号（又称差模信号，需采集的心电信号就是差模信号）有放大作用。
共模抑制比(CMRR)，指心电图机的差模信号（心电信号）放大倍数Ad与共模信号(干扰和噪声)放大倍数Ac之比，表示抗干扰能力的大小。
要求大于80dB，国际上大于100dB。
3、抗极化电压皮肤和表面电极之间会因极化而产生极化电压。
这主要是由于心动电流流过后形成的电压滞留现象，极化电压对心电图测量的影响很大，会产生基线漂移等现象。
极化电压最高时时可达数十毫伏乃至上百毫伏。
处理不好极化电压，产生的干扰将是很严重的。
尽管心电图机使用的电极已经采用了特殊材料，但是由于温度的变化以及电场和磁场的影响，电极仍产生极化电压，一般为200～300mV，这样就要求心电图机要有一个耐极化电压的放大器和记录装置。
要求大于300mV，国际上大于500mV。
4、灵敏度是指输入1mV标准电压时，记录波形的幅度。
通常用mm/mV表示，它反映了整机放大器放大倍数的大小。
心电图机标准灵敏度为10mm/mV。
规定标准灵敏度的目的是为了便于对各种心电图进行比较。
5、内部噪声是指心电图机内部元器件工作时，由于电子热运动产生的噪声，而不是因使用不当外来干扰形成的噪声，这种噪声使心电图机没有输入信号时仍有微小的杂乱波输出，这种噪声如果过大，不但影响图形美观，而且还影响心电波的正常性，因此要求噪声越小越好，在描记曲线中应看不到噪声波形。
噪声大小可以用折合到输入端的作用大小来计算，一般要求低于输入端加入几微伏至几十微伏以下信号的作用。
国际上规定≤10μV。
6、时间常数在直流输入时，心电图机描记出的信号幅度将随时间的增加而逐渐减小，输出幅度自100%下降至37%左右所需的时间。
一般要求大于3.2s，若过小，幅值下降的过快，甚至会使输入的方波信号变成尖波信号，这就不能反映心电波形的真实情况。
7、频率响应人体心电波形并不是单一频率的，而是可以分解成不同频率、不同比例的正弦波成分，也就是说心电信号含有丰富的高次谐波。
若心电图机对不同频率的信号有相同的增益，则描记出来的波形就不会失真。
但是放大器对不同频率的信号的放大能力并不一定完全一样的。
心电图机输入相同幅值、不同频率的信号时，其输出信号幅度随频率变化的关系称为频率响应特性。
心电图机的频率响应特性主要取决于放大器和记录器的频率响应特性。
频率响应越宽越好，一般心电图机的放大器比较容易满足要求，而记录器是决定频率响应的主要因素。
一般要求在0.05~150Hz(-3dB)。
8、绝缘性为了保证医务人员和患者的安全，心电图机应具有良好的绝缘性。
绝缘性常用电源对机壳的电阻来表示，有时也用机壳的漏电流表示。
一般要求电源对机壳的绝缘电阻不小于20MΩ，或漏电流应小于100μA。
为此，心电图机通常采用“浮地技术”。
9、安全性心电图机是与人体直接连接的电子设备,必须十分注意其对人体的安全性。
从安全方面考虑,心电图机可分属三型:B型、BF型和CF型(详见中华人民共和国国家标准GB10793-89心电图机和使用安全要求)。
根据国际电工技术委员会(IEC)通则中规定: 医用电器设备与患者直接连接部分叫"应用部分"。
为了进一步保证患者安全,医用电器设备的应用部分往往也加有隔离措施、光电偶合、电磁波偶合等。
根据应用部分的隔离程度,医用电器设备的应用部分往往也加有隔离措施、光电偶合、电磁波偶合等。
根据应用部分的隔离程度,医用电器设备分为B、BF、和CF型。
B型: 应用部分没有隔离。
BF型: 应用部分浮地隔离,可用于体外和体内,但不能直接用于心脏。
CF型: 应用浮地隔离,对电击有高度防护,可直接用于心脏。
分类心电图机分类心脏是人体血液循环的动力装置。
正是由于心脏自动不断地进行有节奏的收缩和舒张活动，才使得血液在封闭的循环系统中不停地流动，使生命得以维持。
心脏在搏动前后，心肌发生激动。
在激动过程中，会产生微弱的生物电流。
这样，心脏的每一个心动周期均伴随着生物电变化。
这种生物电变化可传达到身体表面的各个部位。
由于身体各部分组织不同，距心脏的距离不同，心电信号在身体不同的部位所表现出的电位也不同。
对正常心脏来说，这种生物电变化的方向、频率、强度是有规律的。
若通过电极将体表不同部位的电信号检测出来，再用放大器加以放大，并用记录器描记下来，就可得到心电图形。
医生根据所记录的心电图波形的形态、波幅大小以及各波之间的相对时间关系，再与正常心电图相比较，便能诊断出心脏疾病。
诸如心电节律不齐、心肌梗塞、期前收缩、高血压、心脏异位搏动等。
一、心电图机的分类心电图机有不同的分类方法。
如：（一）按机器功能分类心电图机按照机器的功能可分为图形描记普通式心电图机（模拟式心电图机）和图形描记与分析诊断功能心电图机（数字式智能化心电图机）。
（二）按记录器的分类记录器是心电图机的描记元件。
对模拟式心电图机来说，早期使用的记录器多为盘状弹簧为回零力矩的动圈式记录器，九十年代之后多用位置反馈记录器。
对数字式心电图机来说，记录器为热敏式或点阵式打印机。
1、动圈式记录器：动圈式记录器的结构原理是由磁钢组成的固定磁路和可转动的线圈。
心电图机功率放大器的输出信号加到记录器的线圈上，线圈上固定有记录笔。
在有心电信号输出时，功率放大器向线圈输出电流，线圈转动。
当线圈的偏转角度与盘状弹簧的回零力矩相同时，停上偏转。
这样，线圈带动的记录笔便在记录纸上描记出心电图波形。
2、位置反馈记录器：位置反馈记录器是一种不用机械回零弹簧的记录器，特殊的电子电路可起到回零弹簧的作用。
机器断电时，位置反馈记录器的记录笔可任意拨动。
3、点阵热敏式记录器：热敏式记录器是利用加热烧结在陶瓷基片上的半导体加热点，在遇热显色的热敏纸上烫出图形及字符的。
（三）按供电方式分类按供电方式来分，可分为直流式、交流式和交、直两用式心电图机。
其中，交、直两用式居多。
直流供电式多使用充电电池进行供电。
交流供电式是采用交流-直流转换电路，先将交流变为直流，再经高稳定的稳压电路稳定后，供给心电图机工作。
（四）按一次可记录的信号导数来分按一次可记录的信号导数来分，心电图分为单导及多导式（如三导、六导、十二导）。
单导心电图机的心电信号放大通道只有一路，各导联的心电波形要逐个描记。
即它不能反映同一时刻各导心电的变化。
多导心电图机的放大通道有多路，如六导心电图机就有六路放大器，可反映某一时刻六个导联的心电信号同时变化情况。
(五) 使用说明 1．电源开关置于“ON”。
2．电源开关置于“AC（交流），’，此时“LINE”“TBST”“PA PER SPEED（25mm/s）”“SENSITIVITY（l）”“STOP”，晶体灯发出亮光。
3．调节基线控制旅钮应能改变描笔的位置，使之停在纪录纸中央附近。
4．按动“CHECK”键，此时“STOp”灯灭，“CHECK”灯亮。
5．按动定标键“ lmV”，使描笔随着定标键的按动而作相应的摆动。
6．按“START”，此时“CHECK”灯灭，“START”灯亮，记录纸按25mm/sec速度走动。
7．继续按动定标键，在走动的纪录纸上可看到一清晰的定标方波，其振幅应是10mm。
8．按动“LEAD SELECTOR”键，使之由“TEST”向“I”导“Ⅱ”联转换。
9．在心电图纸上得到一段清晰的纪录后，可继续按动“LEAD SELECTOR”键，使之由“I”导联向“Ⅱ”导联转换，以此类推，可重复上述操作，完成12个导联的心电图纪录。
10．仪器使用完毕，切断电源，做好清洁工作。
并做好仪器使用登记。
常规保养心电图机应定期进行维护和保养，以延长心电图机及其各个部件的寿命。
具体要求如下。
1每天作完心电图描记后，应保持电极清洁。
铜合金制成的电极如果出现锈斑，可用细砂纸擦掉锈斑后，再用生理盐水浸泡一夜，使其表面形成性能稳定的薄膜。
镀银的电极则用水洗净擦干即可，避免擦伤镀银层。
导联电缆的芯线或屏蔽容易折断损坏，特别是靠近两端的接头处，切忌用力牵拉或扭曲，收藏时应盘成直径较大的圆环或悬挂，避免过度扭曲或锐角折叠。
