(完整版)Keil C与Proteus连接调试的经典教程
Proteus和Keil联调设置方法常用的有两种方法 一keil c与proteus的离线
Proteus和Keil联调设置方法常用的有两种方法一keil c与proteus的离线联合使用1)先通过keil c51编辑，修改，编译源程序并生成HEX等单片能识别的文件,运行proteus 将HEX文件与原理图中的MCU进行绑定即可2)不论是离线还是在线方式的联合使用HEX文件是必不可少的,如果找不到HEX文件这不是软件出错，而是没有进行正确的设置进人KEIL开发环境打开一个工程文件，在选中“target1"的情况下选择project--->options for target "target1" 选择”output"选项卡在“create HEX file 前的方框里打钩,保存即可二KEIL C51与PROTEUS 7.0的联合仿真调试1)确保计、算机上安装有TCP/IP协议2)下这个软件proteus vsm a GDI Driver 就是vdmagdi.exe,装了后的变化是在KEIL文件夹下的TOOLS.INI文件中的[c51]字段的最后多了两行就是tdrv5=binvdm51.dll和book10=hlplvdmagd用于两软件的联接和帮助文档3)进入KEIL的开发环境建立一个工程文件在先中“TARGET"的情况下选择project-->options for target "target'4)在"debug"选项卡中选择左边的“use“，在下拉框中选”proteus vsm simulator",再点击"Setting"设置通信接口，在Host后面添上"127.0.0.1"，如果你是用的不是同一台电脑，在这里添上另一台电脑的IP地址(另一台电脑安装Proteus).5)打开proteus lsls 在菜单栏中选择“debug-->use remote debug monitor"选中该项.6)注意，一定要把keil的工程和Proteus的文件放到同一个目录下(这里所说的Keil的工程指工程的目录,即Proteus的工程文件要和Keil工程的文件夹在同一层目录下).(注明:以上参考自/lihaoy/blog, 谢谢原文作者^_^)附:Proteus 7.2和Keil C51 V8.08 uvision 3的完整安装1.安装Proteus Version 7.2beta SETUP2.安装Proteus Update72SP2升级到SP2版本2.包括安装破解文件Labcenter_LICENCE.lxk3.安装补丁文件patch，注意里面在说要选择目录的时候要选择相应的目录4.安装汉化菜单：Proteus 7.01 SP2 ARES的汉化菜单放到……Program Files\Labcenter Electronics\Proteus 7 Professional\BIN目录下。
keil软件与Proteus软件的联机调试
keil软件与Proteus软件的联机调试1) 目的熟悉keil集成开发环境和Proteus仿真软件的使用，完成两个软件的联机调试，为下一步学习大好基础。
2) 原理分别在keil软件和Proteus软件中进行一些设置，两个软件便可以进行对同一个程序的联机调试。
3) 过程下面以点亮一个LED灯为例，来介绍整个过程。
步骤一：建立keil工程。
1) 打开keil软件，如下图选择新建工程。
2) 将工程起名为oneled保存在新建的工程文件夹oneled中。
如下图。
3) 选择CPU，我们这里选择Atmel公司的AT89S52，如下面两图所示。
4) 选好芯片确定后，弹出提示框，问是否添加一些文件，我们这里选“否”，如下图。
5) 下面新建文本文档，用来编写源程序。
选择菜单File再选择New子菜单，或直接按下界面上的图标进行建立，如下图所示。
6) 按下保存图标，保存新建的文件以“oneled.c”文件名保存在工程文件夹下。
如下图。
（说明：文件名可以随便起，但一般与工程名相同。
）7) 将新建的文件加入工程中。
在Source Group 1上点鼠标右键，在弹出的菜单上选择Add Files…选项，如下图。
在弹出的对话框中选择工程文件夹下刚才新建的“oneled.c”文件。
点击Add，再点击Close关闭对话框。
如下图。
在下图中可以看到文件已经加入到了Source Group 1中。
按下最大化按钮，可使编辑框最大化。
8) 设置工程，让其编译时输出十六进制可执行文件。
如图在target 1上点右键选设置。
如下图，将Create HEX File 选中，按确定退出。
至此，工程文件已经建立设置完毕，在开始写源程序之前，我们先用Proteus软件设计出led灯的电路图。
步骤二：设计电路图。
1) 首先选择要用的器件。
如下图，按下P 图标进行器件选择。
输入单片机芯片名AT89C52，器件便会出现在右侧列表中。
如下图。
（说明：这里用AT89C52，是因为该软件中没有AT89S52，但因为程序在两芯片中都可执行，所以可以这样代替。
Keil与Proteus联调
Keil与Proteus联调
实现在Keil中调试，在Proteus中出效果。
1.安装Proteus Version V7.1。
2.安装keil C518.08 uVision3 setup。
3.安装Labcenter Electronics Proteus VSM AGDI Driver (vdmagdi.exe)
4、复制修改文件
Keil 与Proteus连接，连接开始必须在proteus安装目录下VDM51.dll文件复制到Keil 安装目录的\C51\BIN目录中。
修改keil安装目录下Tools.ini文件：在[C51] 栏目下加入TDRV3=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver")，其中“TDRV3”中的“3”要根据实际情况写，不要和原来的重复。
5、设置
在Proteus
器件的Program File
在Keil
Port保持8000。
如果在不同的Proteus机器，则Host填该机IP。
本机就如图。
6、注意Keil工程和Proteus工程要在同一目录
7. 调试
使用Keil打开工程文件，同时使用Proteus打开电路图文件，在Keil中运行程序代码，即可以在Proteus看到电路的反应。
keil与proteus的C单步联调
keil与proteus的C单步联调好了，这时候就可以看到那发光管一闪一闪的了。
联调设置我们已经知道如何把keil里写的东西让proteus动起来了，现在我们来讲讲如何进行联调。
1.先把vdm51.dll复制到X:\Program Files\Keil\C51\BIN里（X是你keil安装的盘符。
）2.用记事本打开keil目录下的tools.ini，在[C51] 栏目下加入TDRV9=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver" ) ，其中“TDRV9”中的“9”要根据实际情况写，不要和原来的重复。
还有“”里的文字其实就是你在keil选项里显示的文字，所以也可以自己定义。
如下图：3.在keil软件里的"options for target"target1→Debug"选项里选中右边的use，在下拉菜单中选择proteus vsm simulator。
如下图所示：4.在proteus 的debug 菜单中选中use remote debug monitor 。
如下图所示：1、已经安装了keil6.2和proteus7.82、安装keil与proteus联调驱动vdmagdi.exe，可以省去许多手动的设置，这个软件3、网上多了去。
4、打开keil和proteus软件，并各建立一个工程都保存在同一目录5、Keil设置（1）输出机器码（2）注意图中三个地方的设置注意：没有2，就没有c的联调，3是断点设置。
6、proteus设置（1）连接机器码（2）选远程调试7.调试（1）进入debug（2）一般选单步执行试验结果：。

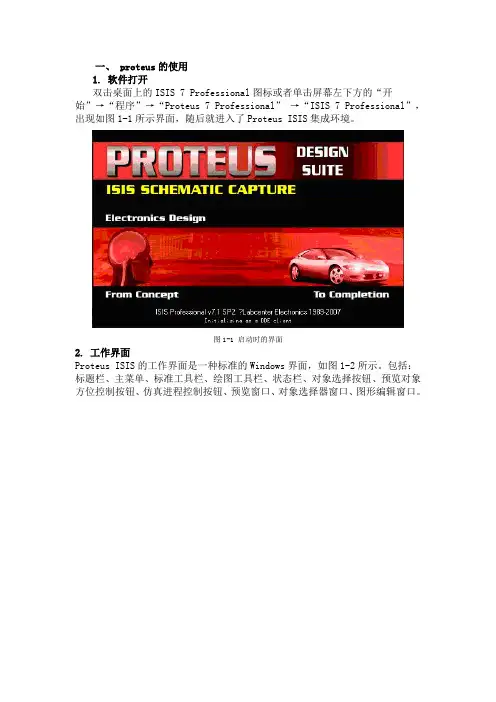

proteus的使用与KEIlC的连调
一、 proteus的使用1. 软件打开双击桌面上的ISIS 7 Professional图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 7 Professional” →“ISIS 7 Professional”，出现如图1-1所示界面，随后就进入了Proteus ISIS集成环境。
图1-1 启动时的界面2. 工作界面Proteus ISIS的工作界面是一种标准的Windows界面，如图1-2所示。
包括：标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、图形编辑窗口。
图1-2 Proteus ISIS的工作界面关于该软件的使用，与学习其他软件的方法没有多大区别，当然我们也不是每个功能都使用，没必要逐一介绍，再说下面有例子，呵呵，相信自己的能力吧。
3. 跑马灯实例设计图1-3 跑马灯实例①将所需元器件加入到对象选择器窗口。
Picking Components into the Schematic单击对象选择器按钮，如图1-4所示图1-4 添加元器件弹出“Pick Devices”页面，在“Keywords”输入AT89C，系统在对象库中进行搜索查找，并将搜索结果显示在“Results”中，如图1-5所示。
图1-5 搜索查找元器件在“Results”栏中的列表项中，双击“AT89C52”，则可将“AT89C52”添加至对象选择器窗口。
接着在“Keywords”栏中重新输入LED，如图所示。
双击“LED-BLUE”，则可将“LED-BLUE”(LED数码管)添加至对象选择器窗口，使用同样的方法，把10WATT470R电阻添加至对象选择器窗口。
经过以上操作，在对象选择器窗口中，已有了AT89C52、LED-BLUE、10WATT470R三个元器件对象，若单击AT89C52，在预览窗口中，见到AT89C51的实物图，单击其他两个器件，都能浏览到实物图。
Keil与PROTEUS连调步骤(精)
Keil 与PROTEUS 连调步骤一、安装PROTEUSPROTEUS 安装方法：1、先解压PROTEUS 下载压缩文件的所有文件；2、执行setup75 Sp3.exe 安装proteus 7.5 Sp3, 文件安装在D:\ProgramFiles\Labcenter Electronics\Proteus 7 Professional下；3、添加licence 时，路径指定到Grassington North Yorkshire.lxk；4、. 安装完成后执行执行Proteus 7.5 sp3 稳定破解v2.1.2“LXK Proteus 7.5 SP3 v2.1.2.exe”生成破解码，并通过执行“Grassington North Yorkshire.lxk ”文件将密码在电脑上打开或密码文件拷至目录指定到D:\Program Files\LabcenterElectronics\Proteus 7 Professional 中去。
(X是你安装的盘符，然后执行update;5、汉化方法将汉化文件解压覆盖到D:\Program Files\Labcenter Electronics\Proteus 7 Professional \BIN二、安装Keil解压缩以后安装，步骤如下：1. 记下安装序列号, 进入setup 目录点击setup.exe 进行安装；2. 选择Install Support....全新安装，以前没有安装过或者放弃以前的序列号安装;选择Update Current Installation升级安装，将可以保持原来的序列号，不必再次输入3. 选择Full 安装，Next->Yes(接受版权信息->选择安装目录->Next->输入序列号、姓名、公司等，除了序列号以外，都随意，可以如实输入你的姓名等。
->next->.... 直到安装完成。
Keil与Proteus的联调
准备工具：1.keil uvision4：推荐用uv4，毕竟软件版本都是向下兼容的嘛.2.proteus 7.5：推荐理由同上。
3.vdm51.dll：首先动起来：1. 用keil编译以下代码，并生成HEX文件。
#include<reg52.h> //52系列单片机头文件#define uint unsigned int //宏定义uint i; //变量定义sbit led=P1^0; //声明单片机P1口的第一位void main() //主函数{while(1) //大循环{led=1; //点亮发光管for(i=30000;i>0;i--); //延时led=0; //关闭发光管for(i=30000;i>0;i--); //延时}}2.在proteus里画好下图（还是不会?照样没关系，看看这里：/dxstar/blog/item/8679f401e582c585）（看到这电路图，稍微有点单片机知识的朋友就会说，这电路图完全就是错的嘛，连单片机的最小系统都没搭出来……。
呵呵，是的。
这也是proteus的一个特色，它连单片机的供电电压都可以不要的。
反正我这里也只是讨论一下keil与proteus的联调，就是看看一个形象的结果而已，对电路并没有过多的深究）3.双击proteus里的单片机出现下图：选择刚刚用keil编译后的HEX文件。
4.点击proteus左下角的开始按钮。
如下图：好了，这时候就可以看到那发光管一闪一闪的了。
联调设置我们已经知道如何把keil里写的东西让proteus动起来了，现在我们来讲讲如何进行联调。
1.先把vdm51.dll复制到X:\Program Files\Keil\C51\BIN里（X是你keil安装的盘符。
）2.用记事本打开keil目录下的tools.ini，在[C51] 栏目下加入TDRV9=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver" ) ，其中“TDRV9” 中的“9”要根据实际情况写，不要和原来的重复。
实现KeilC与Proteus连接调试
实现KeilC与Proteus连接调试作者：佚名来源：本站整理发布时间：2010-8-13 10:24:40 [收藏] [评论]
对于proteus 6.9以后的版本,在安装盘里或LABCENTER公司有vdmagdi
插件,安装该插件即可实现与KEIL的联调。
首先安装vdmagdi软件，然后再进行以下设置：
Keil设置
在Keil软件上单击“Project菜单/OpTIons for Target”选项或者点击工具栏的“option for ta rget”按钮，
弹出窗口，点击“Debug”按钮，出现如图所示页面。
在出现的对话框里在右栏上部的下拉菜单里选中“Proteus VSM Monitor-51 Driver”。
并且还要点击一下“Use”前面表明选中的小圆点。
再点击“Setting”按钮，设置通信接口，在“Host”后面添上“127.0.0.1”，如果使用的不是同一台电脑，则需要在这里添上另一台电脑的IP地址(另一台电脑也应安装Proteus)。
在“Por t”后面添加“8000”。
设置好的情形如图所示，点击“OK”按钮即可。
最后将工程编译，进入调试状态，并运
行。
Proteus的设置
进入Proteus的ISIS，鼠标左键点击菜单“Debug”，选中“use romote debuger monitor”，如图所示。
此
后，便可实现KeilC与Proteus连接调试。
proteus和keil联调
Keil部分:1点击project，新建工程，选择atmel的at89c51，点击ok2 file，new新建.c 注意命名时手动加后缀.c，写程序，保存3向工程的source group添加.c文件：右键，add files to source group，选择.c文件4生成hex：点击，选择output，在creat hex file打钩，点击select folder 选择hex保存路径。
5 编译.c文件：点击，出现，说明没错误，生成了hex文件。
至此Keil部分已完成。
Proteus部分1 file，new新建一个图，按住shift移动鼠标可以移动视角，鼠标滚轮可以放缩。
2添加原件：首先得在元器件模式或者选择模式，在图中点p，搜索元件。
（自己百度元器件的名字）先选中元件，再在原理图中左键，就添加元件到原理图。
3元件旋转：在System选项中选中Set Keyboard Mapping. 在Group选项中Application Miscellaneous Commands中修改，点Assign就可以设置成功。
4元件参数：双击元件，直接修改value值5连线：，在图中左键，移动鼠标，再左键，画好。
6画总线：点击，即bus mode，左键开始，再左键取个节点，然后按住ctrl 画45度折线，在左键取节点，双击结束划线。
元件和总线连要先选中连线模式，连线也能用此方法画45度。
7贴个标签：选中label模式，左键点击导线命名，点在哪名字就写在哪。
画图已完成。
联调1右键proteus图中的单片机，选edit properties，选择program files为hex 文件的路径。
2点左下角的play仿真。
proteus和keil软件的安装及调试方法
关于proteus和keil-C软件的安装调试一、proteus和keil-C软件的安装1.打开keil C51完全破解版文件包，找到安装文件夹setup中的可执行文件setup进行安装，选择Full安装，Next->Yes(接受版权信息)->选择安装目录->Next->输入序列号、姓名、公司等，除了序列号以外，都随意，可以如实输入你的姓名等。
（序列号见记事本）->next->....直到安装完成；安装成功后会在安装后的目标路径上生成名为Keil的keil-C 目标文件夹,如d\Keil；2.打开Proteus 6.9 SP4安装文件包，找到安装文件Prosys6.9.04，进行安装；安装成功后会在安装后的目标路径上生成名为Labcenter Electronics的proteus目标文件夹，如d\program files\Labcenter Electronics；3.打开proteusleil文件夹，找到vdmagdi可执行文件，安装proteus的VSM仿真器；4.打开proteusleil文件夹，找到补丁文件夹，替换proteus目标路径Labcenter Electronics中的以下文件：Labcenter Electronics\Proteus 6 Professional\BIN\PROSPICE.DLL；5.修改keil安装目录下Tools.ini文件，在C51字段加入TDRV5=BIN\VDM51.DLL ("ProteusVSM Monitor-51 Driver"),保存注意：不一定要用TDRV5，根据原来字段选用一个不重复的数值就可以了。
引号内的名字随意~ 安装完成！二、软件调试方法方法一：在keil软件中直接生成hex文件，在Proteus中调用。
方法很简单，就是在Proteus 原理图先右击后左击你的单片机，在program file项中找到HEX文件即可。
keil与Proteus联调
keil与Proteus联调Keil与Proteus的联调设置第一步：安装好Proteus、Keil uvision（本人用的是Proteus7.8、Keil uvision5，其他版本类似）两个软件，并破解（相信大家不会用正版的），本教程是ARM联调，需要ARM，Keil 就要破解ARM的，需要51的就要破解51的。
第二步：安装Proteus VSM Simulator驱动(可以在网上免费下载到，百度一下。
虽然说供keil2和keil3用，但是亲测keil4和keil5也能用)。
当然也可以在下一步操作后安装，不过那样的话修改配置问价就麻烦一下等着瞧。
需要强调的是必须安装目录必须选在Keil uvision安装目录之下。
当然VDM51.dll和VDMARM.dll也可以只选择你所需要的。
安装完毕之后可以在C51和ARM下面目录的BIN文件夹的下面分别看到VDM51.dll和VDMARM.dll，如果没有，说明没有安装到指定路径下，请重新安装。
第三步：修改Keil uvision安装目录下的配置文件，即TOOLS.INI。
用记事本打开，或其他查看软件打开。
找到[ARMADS] 这一行下面的内容，到[C51]这一行为止，即[ARMADS]字段。
[ARMADS].........[C51]在[ARMADS] 下面可能会看到下面这一行：CPUDLL0=SARM.DLL(TDRV0,TDRV4,TDRV5,TDRV8) # Drivers for ARM7/9 devices也就是默认可以使用TDRV0,TDRV4,TDRV5,TDRV8所代表的调试工具，为ARM7/9的驱动但是我们要使用Proteus调试，可[ARMADS]字段里面没有，接下来我们就把也它加进去。
在[ARMADS] 的上面两行或者[KARM]的上面或者下面两行会发现下面两行东西：TDRV9=BIN\VDM51.DLL ("Proteus VSM Simulator")BOOK2=HLP\VDMAGDI.HLP ("Proteus VSM AGDI Driver")（说明我这上面的TDRV9，BOOK2可能是TDRV15，BOOK3也可能是其它的）当然如果你没有做步骤2你是找不到这两句的。
proteus简明教程（含KEIL与PROTEUS的联合使用方法）
proteus简明教程（含KEIL与PROTEUS的联合使用方法）
一、制作PCB步骤
1.画图
2.ERC检测
3.生成网表
4.导入网表到ARES中
5.制作PCB.
二、仿真步骤
1. 画图
2. ERC检查
3. 若是单片机则编写程序/代码；
若是汇编语言asm，则Proteus 自己本身就可以编译与调试；
若是C语言，则需要与KEIL C 3uvision 一起联合。
而且KEIL C 的调试功能远比PROTEUS强大。
4. 两者联合的方法
1）proteus 设置方法：
“Debug”菜单下选择“use remote debugger monitor”即可。
2）KEIL C设置方法：
Options for target ‘target1’
Debuger选项卡设置：点击“use”，选“Proteus VSM Monitor”,并单击“setting”设置通信口，在host后面添加“127.0.0.1”。
如果调试的仿真电路在另外一台电脑上，则需要在这里添加另一台电脑的IP地址。
在port后面添加“8000”。
点击“ok”.
设置output选项卡：
选择“Create HEX file”。
6.如何画总线分支？
在接触到总线前的一个方格，按住ctrl键即可，会发现线斜了。
然后单击鼠标左键即可。
7. 为了总线可靠通信，在总线两端需要放置总线端口。
Proteus与Keil联合调试说明
Proteus与keil的联合调试说明
说明一下：Proteus与keil的联合调试这个只是为了调试程序可以执行单步调试用的，不安装也可以的。
1、首先安装Proteus与Keil联合驱动文件下的Vdmagdi.exe软件
2、安装完之后看一下Keil软件的安装目录下是否有VDM51.dll这个文件。
DRIVER") ，这里TDRV3的3要根据要求来修改
因为TDRV3已经存在了，所以这里把“TDRV3”改成“TDRV8”
4、打开“联机调试.Uv2”
5、keil 里设置: project-->options for Target ‘Target 1’-->Debug
、
7、打开联机调试电路.DSN
8、在proteus 里DEBUG-->use remote debug monitor
9、点击keil的小图标，运行keil软件，这时会发现Proteus软件自动运行了
10、执行单步调试会发现当执行到P0=0xaa的时候，P0口的值也为0xaa。
11、完成。
图文解说Keil与proteus联调具体步骤
Keil 与proteus 联调具体步骤1.安装keil。
(1)2.安装proteus。
(1)3.在proteus中绘制电路，如下图。
(2)4.在Keil中编写程序并调试。
(3)5.设置Keil调试环境。
(8)6.仿真运行，查看结果。
(10)1.安装keil。
,双击c51v805_中文版.exe安装keil，完成后进行注册。
2.安装proteus。
（1）先安装Setup71.exe，提示Licence时选择"本地"并指向"crack"-->MAXIM_LICENCE.lxk。
（2）安装完成后，将crac-->BIN中的文件复制到安装目录的..\BIN下替换原有的文件。
（3）注:"Keil驱动"中的程序为Proteus与Keil联调的驱动，双击进行安装。
3.在proteus中绘制电路，如下图。
右单击A T89C51，选Edit Properties，设置时钟频率（与晶振对应，keil中有设置）并清空Program file项。
如下图所示：Debug选项中选择Use Remote Debug Monitor，即该项前打钩，如下图。
4.在Keil中编写程序并调试。
（1）新建工程，选择器件（如Atmel AT89C51），（2）新建文件（3）添加文件（4）编写程序（5）依次编绎文件，创建目标文件，连接文件。
至无错误。
具体参考如下：（6）新建文件#define LEDS6#include "reg51.h"unsigned char code select[]={0x01,0x02,0x04,0x08,0x10,0x20}; unsigned char code LED_CODES[]={ 0xc0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E,0xFF,0x0C,0x89,0x7F,0xBF};void main(){char i=0;long int j;while (1){P2=0;P1=LED_CODES[i];P2=select[i];for(j=9000;j>0;j--);i++;if(i>5)i=0;}}依次编绎文件，创建目标文件，连接文件，至无错误：5.设置Keil调试环境。
proteus&keil联调步骤
Proteus和Keil联调Keil联调仅支持2、3版本目前不支持4版本搜索用于联调的软件VDM51.DLL(仅支持51，不支持arm)或者vdmagdi.exe 方法一：安装vdmagdi.exe安装到keil的根目录下，安装完成后在Keil51安装目录下找到Keil\c51\BIN下的VDM51.DDL复制到Proteus的目录Labcenter Electronice\Proteus7Professional\BIN中安装完成后打开Keil\TOOLS.INI文件可以看到在21行左右有如下字符TDRV8=BIN\VDM51.DLL(“Proteus VSM Simulator”)到此完成方法二：安装VDM51.DLL时仅需要复制到文件到Keil\c51\BIN和Labcenter Electronice\Proteus7Professional\BIN文件夹下，然后找到Keil\TOOLS.INI 在其文件中添加如下一行代码即可TDRV8=BIN\VDM51.DLL(“Proteus VSM Simulator”)注意字符串TDRV后面的数字不要与文件中原有的重复到此完成安装完成后下面开始测试打开ProteusISIS，File>OpenDesign；找到SAMPLE\VSM for8051\C51 Calculator目录选择calc.DSN打开样例工程后，选择Proteus的Debug菜单中的Use Remote Debug Monitor选项运行keilC51,选择Project>Open Project,打开工程对话框找到Proteus下的SAMPLE\VSM for8051\C51Calculator目录，选择CALC.UV2并打开选择Project>Options for Target1,打开Option for Target1对话框，选择Device属性页AT89C51（先找到Atmel在其中找到AT89C51），选择Target属性页设置晶振频率12MHz其他项不变选择Debug属性页，选择调试工具，在Use项中选择Proteus VSM Simulator，（这个Proteus VSM Simulator应该和前面提到的TOOLS.INI中【TDRV8=BIN\VDM51.DLL(“Proteus VSM Simulator”)】中的代码Proteus VSM Simulator一致，如果是其他名称请作相应修改）选择Proteus VSM Simulator后点击选择框右边的设置setting，在弹出的对话框中科以看到ip地址127.0.0.1端口号8000，如果不在同一台计算机请修改成相应的IP设置完成后开始运行调试在Proteus打开的工程中单击选中8051芯片（此时芯片为红色选中状态），再单击设置芯片晶振频率为12MHz在keilC51中编译程序文件在Proteus中点击左下角三角按钮play即可进行仿真。
proteus与keil的联调
Keil µVision3.8与proteus7.4的联调方法：1) 打开PROTEUS的安装目录,进入help目录,打开ARM.HLP帮助文档,点击联接:Remote Debugger Drivers/Download and Install remote debugger driver for Keil uVision3, 下载VDMAGDI.EXE, 运行安装到KEIL安装目录VDM51.dll文档会自动安装到KEIL\C51\BIN目录。
2) 打开KEIL中打开要联调的项目，在project workspace的“target1”上点右键/options for target'target1'在打开的对话框中点击到Debug选项卡，在右上角上先中USE选项，并在下拉菜单中选中proteus VSM Simulator在旁边的Settings点一下，如果是proteus在同一台电脑，host:127.0.0.1, port:8000, 点确定/OK保存3）打开proteus并打开要仿真的图纸，点击Debug菜单/选中Use Remote Debug Monitor4) 完成，如果程序和电路图没问题，在KEIL中build all并且仿真运行后，可以在proteus 看到实时效果了。
注：在proteus安装目录/help/MCS8051.HLP 文档中有更加详细的说明。
keil与proteus 7.4联调先安装vdmagdi.exe联调插件，然后编辑keil安装目录下的文件TOOLS.INI，如下红色所标部分。
[UV2]ORGANIZATION="earth"NAME="teng", "long"EMAIL="zhaopan240@"ARMSEL=0BOOK0="UV3\RELEASE_NOTES.HTM" ("uVision Release Notes",GEN) VERSION=V2.2DEVICE_BOOKS=[C51]BOOK0="HLP\Release_Notes.htm" ("Release Notes",GEN)PATH="d:\Keil\C51\"BOOK1="HLP\C51TOOLS.chm" ("Complete User's Guide Selection",C) TDRV1=BIN\MON51.DLL ("Keil Monitor-51 Driver")TDRV2=BIN\ISD51.DLL ("Keil ISD51 In-System Debugger")TDRV3=BIN\MON390.DLL ("MON390: Dallas Contiguous Mode")TDRV4=BIN\LPC2EMP.DLL ("LPC900 EPM Emulator/Programmer") TDRV5=BIN\UL2UPSD.DLL ("ST-uPSD ULINK Driver")RTOS0=Dummy.DLL("Dummy")RTOS1=RTXTINY.DLL ("RTX-51 Tiny")RTOS2=RTX51.DLL ("RTX-51 Full")SN=K1DZP-5IUSH-A01UEVERSION=V7.0BOOK2="HLP\RELEASE_NOTES.HTM" ("Release Notes",GEN)BOOK3="HLP\GS51.PDF" ("uVision2 Getting Started",GEN)BOOK4="HLP\C51.PDF" ("C51 User's Guide",GEN)BOOK5="HLP\C51LIB.CHM" ("C51 Library Functions",C)BOOK6="HLP\A51.PDF" ("Assembler/Utilities",GEN)BOOK7="HLP\TR51.CHM" ("RTX51 Tiny User's Guide",GEN)BOOK8="HLP\DBG51.CHM" ("uVision2 Debug Commands",GEN)BOOK9="HLP\ISD51.CHM" ("ISD51 In System Debugger",GEN)TDRV0=BIN\VDM51.DLL ("Proteus VSM Simulator")BOOK10="HLP\VDMAGDI.HLP" ("Proteus VSM AGDI Driver",GEN)[ARM]PATH="d:\Keil\ARM\"PATH1="C:\Cygnus\"BOOK0="HLP\RELEASE_NOTES.HTM" ("Release Notes",GEN)BOOK1="HLP\ARMTOOLS.chm" ("Complete User's Guide Selection",C)BOOK2="HLP\RL_RELEASE_NOTES.HTM" ("RTL-ARM Release Notes",GEN)BOOK3="HLP\RVI.chm" ("RV Compiler Introduction",GEN)BOOK4="C:\Cygnus\Manuals\2_compile.pdf" ("GNU C Compiler",GEN)BOOK5="C:\Cygnus\Manuals\4_libs.pdf" ("GNU C Run-Time Libraries",GEN) BOOK6="C:\Cygnus\Manuals\5_tools.pdf" ("GNU C Utilities",GEN)BOOK7="C:\Cygnus\Manuals\6_auxtools.pdf" ("GNU C Assembler",GEN) TDRV0=BIN\UL2ARM.DLL("ULINK ARM Debugger")TDRV1=BIN\UL2CM3.DLL("ULINK Cortex Debugger")TDRV2=BIN\AGDIRDI.DLL("RDI Interface Driver")TDRV3=BIN\lmidk-agdi.dll("Luminary Eval Board")TDRV4=Signum\SigUV3Arm.dll("Signum Systems JTAGjet")TDRV5=BIN\ABLSTCM.dll("Altera Blaster Cortex Debugger")TDRV6=Segger\JLTAgdi.dll("J-LINK / J-TRACE")TDRV7=BIN\VDMARM.DLL ("Proteus VSM Simulator")BOOK8="HLP\VDMAGDI.HLP" ("Proteus VSM AGDI Driver",GEN) [ARMADS]PATH="d:\Keil\ARM\"PATH1="BIN31\"BOOK0="HLP\RELEASE_NOTES.HTM" ("Release Notes",GEN)BOOK1="HLP\ARMTOOLS.chm" ("Complete User's Guide Selection",C) BOOK2="HLP\RL_RELEASE_NOTES.HTM" ("RTL-ARM Release Notes",GEN) BOOK3="HLP\RVI.chm" ("RV Compiler Introduction",GEN)TDRV0=BIN\UL2ARM.DLL("ULINK ARM Debugger")TDRV1=BIN\UL2CM3.DLL("ULINK Cortex Debugger")TDRV2=BIN\AGDIRDI.DLL("RDI Interface Driver")TDRV3=BIN\lmidk-agdi.dll("Luminary Eval Board")TDRV4=Signum\SigUV3Arm.dll("Signum Systems JTAGjet")RTOS0=Dummy.DLL("Dummy")RTOS1=ARTXARM.DLL ("RTX Kernel")TDRV5=BIN\ABLSTCM.dll("Altera Blaster Cortex Debugger")TDRV6=Segger\JLTAgdi.dll("J-LINK / J-TRACE")TDRV7=BIN\VDMARM.DLL ("Proteus VSM Simulator")BOOK4="HLP\VDMAGDI.HLP" ("Proteus VSM AGDI Driver",GEN) [KARM]PATH="d:\Keil\ARM\"BOOK0="HLP\RELEASE_NOTES.HTM" ("Release Notes",GEN)BOOK1="HLP\RL_RELEASE_NOTES.HTM" ("RTL-ARM Release Notes",GEN) BOOK2="HLP\ARMTOOLS.chm" ("Complete User's Guide Selection",C) BOOK3="HLP\RVI.chm" ("RV Compiler Introduction",GEN)TDRV0=BIN\UL2ARM.DLL("ULINK ARM Debugger")TDRV1=BIN\UL2CM3.DLL("ULINK Cortex Debugger")TDRV2=BIN\AGDIRDI.DLL("RDI Interface Driver")TDRV3=BIN\lmidk-agdi.dll("Luminary Eval Board")TDRV4=Signum\SigUV3Arm.dll("Signum Systems JTAGjet")RTOS0=Dummy.DLL("Dummy")RTOS1=ARTXARM.DLL ("RTX Kernel")TDRV5=BIN\ABLSTCM.dll("Altera Blaster Cortex Debugger")TDRV6=Segger\JLTAgdi.dll("J-LINK / J-TRACE")TDRV7=BIN\VDMARM.DLL ("Proteus VSM Simulator")BOOK4="HLP\VDMAGDI.HLP" ("Proteus VSM AGDI Driver",GEN)然后打开keil 工程，操作如下图如图操作完成后，让keil运行就可以和proteus中的工程一起联调了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
hing at a time and All things in their being are good for somethin
4、单击“Project菜单/Options for Target”选项或者点击工具栏的“option for ta rget”按钮 ，弹出窗口，点击“Debug”按钮，出现如图所示页面。
在出现的对话框里在右栏上部的下拉菜单里选中“Proteus VSM Monitor一51 Driver”。 并且还要点击一下“Use”前面表明选中的小圆点。
再点击“Setting”按钮，设置通信接口，在“Host”后面添上“127.0.0.1”，如果使用 的不是同一台电脑，则需要在这里添上另一台电脑的IP地址(另一台电脑也应安装Proteus)。 在“Port”后面添加“8000”。设置好的情形如图所示，点击“OK”按钮即可。最后将工 程编译，进入调试状态，并运行。
P2=0; P1=LED_CODES[i]; P2=Select[i]; for(j=3000;j>0;j--); //该 LED 模型靠脉冲点亮，第 i 位靠脉冲点亮后，会自动
熄来头。 //修改循环次数，改变点亮下一位之前的延时，可得到不同的 显示效果。 i++; if time and All things in their being are good for somethin
proteus 7.12 与 keil 8.0 的联调方法 对于 proteus 6.9 以后的版本,在安装盘里或 LABCENTER 公司有 vdmagdi 插
件,安装该插件即可实现与 KEIL 的联调。 首先安装 vdmagdi 软件，然后再进行以下设置：
{ 0xc0,0xF9,0xA4,0xB0,0x99,//0-4 0x92,0x82,0xF8,0x80,0x90,//5-9 0x88,0x83,0xC6,0xA1,0x86,//A,b,C,d,E 0x8E,0xFF,0x0C,0x89,0x7F,0xBF//F,空格,P,H,.,- };
void main() { char i=0; long int j; while(1) {
5、Proteus的设置 进入Proteus的ISIS，鼠标左键点击菜单“Debug”， 选中“use romote debuger monitor”，
如图所示。此后，便可实现KeilC与Proteus连接调试。 6、KeilC与Proteus连接仿真调试
单击仿真运行开始按钮 ，我们能清楚地观察到每一个引脚的电频变化，红色代 表高电频，蓝色代表低电频。在LED显示器上，循环显示0、1、2、3、4、5。
debuger monitor”，如图所示。此后，便可实现 KeilC 与 Proteus 连接调试。
hing at a time and All things in their being are good for somethin
3、进入KeilC μVision2开发集成环境，创建一个新项目(Project)，并为该项目选定合适的 单片机CPU器件（如：Atmel公司的AT89C51）。并为该项目加入KeilC源程序。
源程序如下： #define LEDS 6 #include "reg51.h" //led 灯选通信号 unsigned char code Select[]={0x01,0x02,0x04,0x08,0x10,0x20}; unsigned char code LED_CODES[]=
Files\Labcenter Electronics\Proteus 6 Professional\MODELS\VDM51.dll 复制到 C:\Program
Files\keilC\C51\BIN 目录中。
2、用记事本打开C:\Program Files\keilC\C51\TOOLS.INI文件，在[C51]栏目下加入： TDRV5=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver") 其中“TDRV5”中的“5”要根据实际情况写，不要和原来的重复。 （步骤1和2只需在初次使用设置。）
hing at a time and All things in their being are good for somethin
Keil C 与 Proteus 连接调试的经典教程
1、假若 KeilC 与 Proteus 均已正确安装在 C:\Program
Files 的目录里，把 C:\Program
Keil 设置 在 Keil 软件上单击“Project 菜单/Options for Target”选项或者点击
工具栏的“option for ta rget”按钮 ，弹出窗口，点击“Debug”按钮，出 现如图所示页面。
在 出现的对话框里在右栏上部的下拉菜单里选中“Proteus VSM Monitor-51 Driver”。并且还要点击一下“Use”前面表明选中的小圆点。再点击 “Setting”按钮，设置通信接口，在“Host”后面添上 “127.0.0.1”，如果 使用的不是同一台电脑，则需要在这里添上另一台电脑的 IP 地址(另一台电脑 也应安装 Proteus)。在“Port”后面添 加“8000”。设置好的情形如图所示， 点击“OK”按钮即可。最后将工程编译，进入调试状态，并运行。 Proteus 的设置 进入 Proteus 的 ISIS，鼠标左键点击菜单“Debug”，选中“use romote
