烽火通信GPON技术交流
AN5506-07技术手册
AN5506-07 GPON远端机技术手册烽火通信科技股份有限公司目录目录 (1)1 设备概述 (2)2 设备硬件结构 (2)3 设备接口类型 (3)4 设备功能 (3)5 设备视图 (4)5.1 整机视图 (4)5.2 前面板 (5)5.2.1 前面板视图 (5)5.2.2 接口说明 (5)5.2.3 指示灯说明 (6)5.3 后面板 (6)5.3.1 后面板视图 (6)5.3.2 后面板说明 (6)5.4 侧面板 (7)5.5 底板 (7)1 设备概述AN5506-07设备是烽火通信自主研发的目前业界领先的FTTB宽带接入设备，与烽火通信自主研发的GPON局端设备（OLT）一起，可以组成吉比特GPON系统，实现三网合一，可以满足高档写字楼或大型住宅的上网、电话及视频娱乐要求。
AN5506-07设备采用单板式（1U）结构，是一款高端口密度、高带宽、多业务的GPON远端设备，具有高可靠性、能提供服务质量（QoS）保证、可管理、可灵活扩容和组网的特点。
设备的各项功能和性能指标均满足ITU-T、IEEE相关建议和有关国际标准和行业标准的技术规范。
2 设备硬件结构AN5506-07设备根据传输距离、供电方式、是否提供语音业务、是否提供CATV业务、是否提供光路保护功能等方面的不同，共分为32种不同型号的产品，用户可以根据需要选择最合适的产品。
AN5506-07产品型号说明：产品型号业务接口1+1光路保护功能最大传输距离供电方式AN5506-07A2D 16个FE口—20公里直流AN5506-07A2A 16个FE口—20公里交流AN5506-07B2D 16个FE口+16个话机接口—20公里直流AN5506-07B2A 16个FE口+16个话机接口—20公里交流AN5506-07C2D 16个FE口+16个话机接口+1个CATV口—20公里直流AN5506-07C2A 16个FE口+16个话机接口+1个CATV口—20公里交流AN5506-07D2D 16个FE口+1个CATV口—20公里直流AN5506-07D2A 16个FE口+1个CATV口—20公里交流AN5506-07A2D-X 16个FE口提供20公里直流AN5506-07A2A-X 16个FE口提供20公里交流AN5506-07B2D-X 16个FE口+16个话机接口提供20公里直流AN5506-07B2A-X 16个FE口+16个话机接口提供20公里交流3 设备接口类型AN5506-07设备可提供以下接口：◆提供两个GPON接口（1+1保护），为GPON上联时的接口。
GPON原理
树形共享媒体接入网络需要分布式复用功能，将需求不同的许多用户和业务汇聚在一起。为了保证QOS敏感的业务不受其他业务的影响，需要更 高层次的汇聚，在GPON称为T-CONT。 一个T-CONT对应一种带宽业务流，这种业务流有自己的Qos特征，Qos特征主要体现在带宽保证上，分为固定带宽，保证带宽，保证/不保证带宽， 尽力转发，混合方式五种。T-CONT的主要是从带宽的保证角度而不是从业务的种类（如CBR，UBR等，这里包含了带宽、延时、抖动等等的考 虑），来划分的。
ITU-T G.984.3
• GPON TC层规格要求 • GTC帧结构介绍 • DBA规格要求 • 告警和性能 • GTC复用结构及协议栈介绍
• 保护倒换组网要求
• ONU注册激活流程
ITU-T G.984.4
• OMCI消息结构介绍 • OMCI设备管理框架 • OMCI实现原理简述
ITU G.984.5
20
GPON的DBA技术
• GPON系统采用SBA+DBA的方式来实现带宽的有效利用，
• GPON系统通过状态的上报以及OLT业务监视（非状态上报） 支持动态带宽分配。 • GPON的状态上报DBA存在3种机制： – PLOu-State Ind DBA; – DBRu-Piggy-back DBA; – Payload DBA;
以EPON为基础, EPON的下一代无源光接入技术.
• 2006年802.3av成立（确定了10GEPON标准 目标） • 2008年3月D1.1 确定主要技术类型/参数；
• 2008年12月D2.2修订
• 2009年1月D3.0草案终稿 • 2009年9月发布标准定稿
4
PON技术演进 2
A/BPON ATM PON 基于ATM的无源光接入技术.
AN5506-06 GPON远端机 用户手册 中文手册A版
烽火PON技术培训080416
光网络单元
PON是一种点到多点（P2MP）结构的无源光网络； PON由光线路终端OLT（Optical Line Terminal）、光网络单元 ONU（ Optical Network Unit） 和无源分光器POS（Passive Optical Splitter）组成；
Page 4
PON技术的5大优势
TDM PON的局远端设备分工
OLT和ONU共同组成一个协调工作的系统
OLT在PON系统中居于控制地位，ONU在PON系统中居于从属地位
OLT主导完成下列工作：注册，测距，同步，带宽分配，管理维护等
PON网络参考模型
UNI R/S ODN S/R SNI
ONU/ONT
IFpon
OLT WDM
Passive Optical Network 无源光网络
Passive Optical Splitter
Optical Line Terminal
无源分光器
ONU
光线路终端
ONU
PSTN
Passive Optical Splitter
Internet
OLT
无源分光器
ONU
CATV
Optical Network Unit
FEC
– 通过对Ethernet帧的FEC编码来获得更高的功率预算 – 最没用的功能（通过带内方式实现，占用有效带宽；接入网侧的传输距 离不是主要矛盾）
提纲
综述
TDM PON的通用基本特性
EPON GPON TDM PON的通用增强特性 比较分析 应用场景和实际案例
CATV 1550nm
Data
1490nm

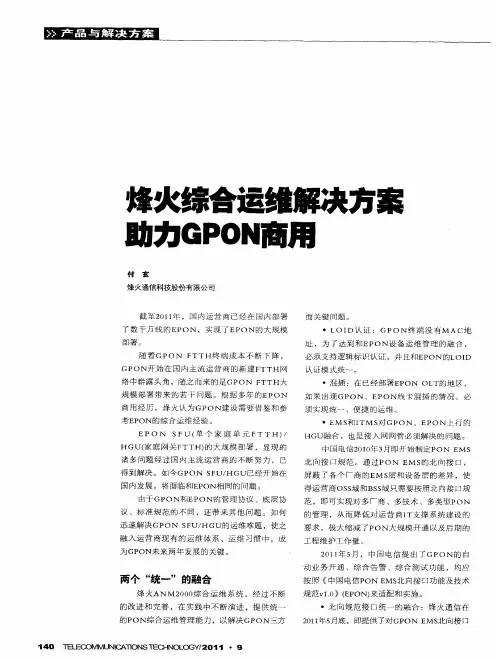

烽火综合运维解决方案助力GPON商用
规 范 ｖ ．》（Ｐ １０ Ｅ ＯＮ） 适 配 和 实 施 。 来
・北 向规 范接 口统一 的融合 ：烽 火 通信 在
２ １年 ５ ０ １ 月底 ， 即提 供 了对 Ｇ ＯＮ Ｍ Ｓ Ｌ Ｐ Ｅ ￣ 向接 口
１４ Ｏ ＴＥＩ ＥＣｏ Ｍ Ｍ ＵＮｌ ｎ ＮＳ ＴＥＣＨＮｏ Ｉ Ｇ ２ｏ １１ ・ ９ Ｃ ｏ ｏ
屏蔽 了各个 厂商 的Ｅ ｓ Ｍ 层和 设备层 的差 异 ，使
得 运 营 商 ＯＳ 域 和 Ｂ Ｓ 只 需 要 按 照 北 向 接 口规 Ｓ Ｓ域
范 ，即可 实现对 多厂 商 、多 技术 、多类型 Ｐ ＯＮ
的 管 理 ，从 而 降 低 对 运 营 商 Ｉ 撑 系 统 建 设 的 Ｔ支
迅速解决 ＧＰ ＯＮ Ｆ ＨＧＵ的运维难 题 ，使之 Ｓ Ｕ／ 融入 运 营 商现有 的运 维 体系 、运维 习惯 中 ，成 为ＧＰ ＯＮ未来两年 发展 的关 键 。
认证模式 统～ 。
随 着 ＧＰ Ｎ ＴＴＨ 终 端 成 本 不 断 下 降 ， Ｏ Ｆ ＧＰＯＮ开 始 在 国 内 主 流 运 营 商 的 新 建 Ｆ ＴＴＨ网 络 中崭 露 头 角 ，随 之 而 来 的 是 ＧＰ ＯＮ ＴＴＨ大 Ｆ 规模 部署 带来 的若 干 问题 。根据 多年 的Ｅ ＰＯＮ
烽 助力Ｇ Ｏ 商用 Ｎ Ｐ
付 玄
案
烽 火通信 科技 股份 有限公 司
截 至２ １ 年 ，国内运 营商 已经在 国 内部署 Ｏ１
了数千 万线 的Ｅ ＰＯＮ ， 实 现 了 Ｅ ＰＯＮ的 大 规 模 部署 。
面关键 问题 。
・Ｌ Ｉ Ｏ Ｄ认 证 ： ＧＰ Ｎ终 端 没 有 Ｍ Ａｃ地 Ｏ 址 ，为 了 达 到 和 ＥＰ Ｎ设 备 运 维 管 理 的 融 合 ， Ｏ 必 须 支 持 逻 辑 标 识 认 证 ，并 且 ５ Ｅ ＯＮ的 Ｌ Ｄ ￣ Ｐ ］ Ｉ ＯＩ
烽火GPON产品白皮书(V1.0)
烽火GPON产品白皮书烽火通信科技股份有限公司2009年目录1概述 (3)1.1技术背景 (3)1.2烽火GPON设备系列综述 (4)1.3烽火GPON设备应用场景 (4)1.3.1商务楼宇应用 (4)1.3.2信息化小区应用 (5)1.3.3网吧应用 (6)1.3.4平安城市应用 (7)1.3.5村村通应用 (8)1.3.6移动基站应用 (9)1.4烽火GPON设备业务提供方案 (10)1.4.1数据业务 (10)1.4.2IPTV业务 (11)1.4.3VOIP业务 (12)1.4.4TDM业务 (13)1.4.5CATV业务 (14)1.5烽火GPON设备其他技术能力 (15)1.5.1Q IN Q VLAN (15)1.5.2VLAN转换 (16)1.5.3业务的可靠性和安全性 (18)2烽火GPON OLT（AN5516-01）设备介绍 (19)2.1机械机构 (20)2.2槽位分布 (20)2.3接口盘类型及接入能力 (21)2.4功能特性 (22)2.5性能参数（GPON） (23)2.6功耗及熔丝标准 (25)2.7尺寸及承重 (25)2.8工作环境 (26)2.9运输环境 (26)3烽火GPON ONU设备介绍 (26)3.1SFU/SBU型GPON综合业务远端设备（AN5506-04） (26)3.2HGU型GPON综合业务远端设备（HG520） (29)3.3固定式MDU型GPON综合业务远端设备（AN5506-07/09/10） (29)3.4小型化高密度插卡式MDU/MTU型GPON综合业务远端设备（AN5006-20） (32)3.5ONU其他特性 (35)4烽火GPON系统网管功能介绍 (35)5烽火FTTX系统ODN产品介绍 (37)1概述1.1 技术背景吉比特无源光网络（P2MP）结构的单纤双向光接入网络，其典型拓扑结构为树型。
GPON系统由局侧的光线路终端（OLT）、用户侧的光网络单元（ONU）和光分配网络（ODN）组成。
GPON-广电双向网络技术
GPON 一体机
配置GPON 一体机
1、 登陆设备方法： 将用于调试的PC机的IP地址设置为10.100.10.X, X值范
围(1-239,241-254)。即PC机同一体机为同一网段即 可。如图：
将PC机网卡的网线连接在 AN5006-11-B06设备的 NM口上，保证PC机在CMD 命令行中能够ping通10.100.10.240。如图：
在设备维护设备配置管理页面中点击保存配置可以保存当前配置到eoc设备flash中设备断电恢复或重启后会从flash中读取上次保存的配置信息
烽火GPON一体机
沈河区域一公司 陈俊宇
EPON 和 GPON 产品比较
EPON 和 GPON 产品比较
GPON 光接收机
光接收机接受1310nm的下行光。 GPON一体机接受1490nm的下行光，上传1310nm的上行光。 调节光接收机的电平时，需要先按“功能选择”按键，选择到均衡器显示
GPON 一体机故障分析
GPON 一体机故障分析
GPON 一体机终端
谢谢！
沈河区域一公PON 一体机指示灯
GPON 一体机故障分析
异常情况可能原因分析处理方法： PWR 指示灯不亮： 1、电源连接线没有接好，电源插座接触不良。 2、检查电源线、插座连接是否接触不良，确保其连接良好。 LOS 指示灯闪烁： 1) 光纤损坏或者光纤连接不正常； 2) ONU 接收光功率过低或光模块老化或损坏； 3) 局端设备故障。 检查光纤是否损坏，如已损坏则及时更换；检查ONU 光模块是否老化或损坏，如光模块损坏 则需及时更换。 REG 指示灯不亮： 1) 光纤接头松动或者光纤接头有灰尘； 2) 系统未授权此ONU 设备； 检查光纤是否连接正常及光功率是否过低；用酒精棉球搽拭光纤接头；检查网管配置并授权 该ONU。 LAN 指示灯不亮： 1) 网线是否连接良好，网线存在问题； 2) 对端连接设备不正常 检测网线是否正确连接或更换网线； 检测对端连接设备网口是否正常； 3) 设备网口工作不正常
烽火GPON设备架构及功能介绍
GPON设备架构及功能介绍烽火通信科技股份有限公司 光通信专家内容摘要1 GPON产品架构 2 相关机盘和业务处理流程 3 GPON技术原理及关键特性 4 GPON与EPON的比较2 光通信专家 光通信专家GPON产品架构SFU型ONU针对FTTH应用场合的小型终端MDU（固定端口）ONU针对FTTB应用场合的中型终端， 通常放置在楼道内MDU（插卡式）ONU GPON/EPON 共平台OLT MBU ONU提供E1接口，针对企业用户 针对FTTB/FTTC应用场合的 中型终端，插卡式设备3 光通信专家 光通信专家GPON/EPON/10GEPON共平台OLT☻ 14U高度，竖插卡结构，全前出线，核心交换容量488G，背板容量1000G ☻ 上联口：4*10GE/12*GE,提供上联板卡的保护,上联板类型包括1*10GE+ 4*GE 、 2*10GE+ 2*GE、 6*GE（光、电可选） ☻ 支持骨干光纤保护和全光纤保护，支持光功率检测功能 ☻ 单卡支持4/8路1.25G EPON接口、4/8路2.5G GPON接口、1/2路10G EPON接口 ☻ 支持32K MAC地址表容量、支持2K个组播组 ☻ 设备尺寸：480mm×620mm×260mm新一代OLT 平台 AN5516-01 4 光通信专家 光通信专家AN5506系列GPON ONU产品类型 产品型号 AN5506-04-A SFU AN5506-04-B AN5506-04-F AN5506-07-B AN5506-09-A MDU AN5506-10-A AN5506-10-B MBU 插卡式MDU AN5506-06-E AN5006-20 24FE 24FE+24POTS 16FE+4E1 2U高度，4槽位插卡式MDU 2010年3月 2010年5月 已释放 中试中 产品描述 GE＋3FE 4FE+2POTS 4FE+2POTS+WiFi 16FE+16POTS 8FE 释放状态 2010年5月 已释放 需评估 已释放 2010年4月SFU型ONU AN5506-04MBU型ONU AN5506-06MDU ONU AN5506-07/09/10插卡式MDU ONU AN5506-205 光通信专家 光通信专家GPON的功能特性☻ AN5516-01 GPON设备含盖中国移动、中国联通、中国电信GPON技术规范里的所有 要求，可以满足当前国内主流运营商的GPON应用需求。
烽火通信科技股份有限公司EPON关键技术及实现原理
缺点：
– 损耗对光波长敏感。
– 均匀性较差，不能确保均匀分光， 可能影响整体传输距离。
– 插入损耗随温度变化变化量大（ TDL）
– 多路分路器（如1×16、1×32）
体积比较大，可靠性也会降低，安
•*
装空间受到限制。
平面光波导功率分路器（PLC） 优点：
– 损耗对传输光波长不敏感。 – 分光均匀。 – 结构紧凑，体积小。 – 单只器件分路通道很多，可以达到32路
发展FTTP（光纤到驻地）的必要性
•技术方面
传输媒质，光纤无干扰、无辐射； 通信系统，带宽不受限（>1000M）、距离不受 限（>20km）； 终端设备的管理维护能力等
•战略战术方面
注重等重点区域的长期利益，率先实施光纤到户的光纤 部署，抢占“路权”优势，为日后开展业务奠定基础，如直
接为楼内大客户提供专线等需求；
FTTH技术 EPON技术
EPON是当前最合理的FTTH选择
▪ 成本低，速率高，多业务能力强； ▪ 业界已经有较为丰富和成熟的产品可选择；
分路器
连接器型
熔融拉锥型＆平面波导型
尾纤型
两种常见的分路器
熔锥型分路器
优点：
– 技术成熟，成本低。
– 分光比可以根据需要制作，可制作 不等分分路器。
以上。 – 多路成本低，分路数越多，成本优势越
明显。 缺点：
– 器件制作工艺复杂，技术门槛较高。 – 相对于熔融拉锥式分路器成本较高，特
别在低通道分路器方面更处于劣势。
两种分路器的比较
•*
EPON关键技术——多LLID及ONU的授权
什么是多LLID技术 – 每个ONU分配一个以上的LLID，将一个物理ONU划分为多个逻辑ONU使用，可以 实现按端口甚至按业务区分服务质量的能力
9[1].1-FTTH技术交流
![9[1].1-FTTH技术交流](https://img.taocdn.com/s3/m/ae9e24e8b8f67c1cfad6b870.png)
FTTH技术交流刘莉烽火通信科技股份有限公司2006年12月为什么需要光纤接入点对多点的光纤接入技术——xPON产品介绍及网管功能工程试点介绍FTTHVDSL ADSL接入速率PC Clip HDTVDVD VideoVCR VideoPC Video 3 Mbps MPEG -2500 to 800 Kbps MPEG -4100-400 Kbps Real Player, Quick Time 14-19 Mbps MPEG6 Mbps MPEG -2Download(Best Effort)VOD(Near Real Time)Direct Viewing(Real Time)提供与现有ADSL/LAN 宽带接入方式差异化的服务； 延伸新建ASON/MSTP 传送网的光传送能力；为下一代网络及日益增长的IP 业务做好准备，如IPTV等；注重等重点区域的长期利益，率先实施光纤到户的光纤部署，抢占“路权”优势，为日后开展业务奠定基础，如直接为楼内大客户提供专线等需求；传输媒质，光纤无干扰、无辐射；通信系统，带宽不受限（>1000M ）、距离不受限（>20km ）；终端设备的管理维护能力等技术方面战略战术方面业务经营方面两个前提：技术成熟、成本可行发展FTTP 的必要性OTDR光纤熔接器。
用于FTTH 的光缆：主干光缆、接入线光缆、引入线光缆、室内光缆；用于FTTH 的器件：光收发模块、光分路器、光连接器、光缆集中布线设备、光缆分线箱、光缆终端箱、接头盒；ATM-PON: 在欧洲取得了较好的商用效果； EPON: 标准即将通过，设备已经广泛应用； G-PON: ITU-T G984.1/2/4系列标准（2003~2004）；设备成熟程度配套设施维护仪表技术成熟程度评估技术已经成熟，具备商用试点条件FTTP的发展预测一定时间内ADSL、FTTB+LAN、FTTH共存；其中短时间内ADSL将持续占主流（固网运营商），但FTTB+LAN，FTTH市场容量将大量增加；在小区宽带接入方面，驻地运营商，新兴运营商将首选FTTB+LAN或FTTH方式组网；FTTH网络将为用户提供更加丰富的业务，满足不同用户需求。
GPON技术交流PPT课件
3、固定IP上网数据：由240数据用户端口（带4个数据接口）—→240 PON数据转发模块—→ 240数据接口卡—→ 240 PON接口—→分光器—→7342 —→NE80 —→ 透传至CM-NET （由用户端口，240数据转发模块决定VLAN转发模式） 4、7342管理数据：7342 —→NE80 —→ 透传至CM-NET
●SC/APC 尾纤的接头为绿色, 不同于 SC/UPC(或者 SC/PC)使用的蓝色接头 . 区别于SC/UPC的平型，SC/APC尾纤中心有一个斜角。
* | Corporate Overview | January 2000
GPON ONT 介绍——(四)分光器分光比介绍
* | Corporate Overview | January 2000
GPON OLT(2*EHNT-B)
Network: 1
NGN
MAN
MAN
分光器Up to 1:64
020 数据转发模块
020 GPON接口
Switch Matrix
Voip
2
1
16
…………
.
Hua wei NE80
G6
1--16
PON 口
G0
G1
020 接口卡
* | Corporate Overview | January 2000
* | Corporate Overview | January 2000
系统介绍---(五)下行数据转发
在ONU注册成动后系统分配一个唯一的Alloc-ID； 在每一个Service对应于一个GEM Port，映射到GEM Frame中。 ONU仅转发自身相对应的GEM Port的数据帧或者广播帧。
烽火通信广电超宽网络的技术方案
49随着“宽带中国”战略的深入推进，宽带广电的建设正进入攻坚、提效的关键期。
经过7年的行业摸索和业务发展积累，2017年烽火助力广电，促进了广电行业接入网IP 化、采用FTTH 技术彻底改造双向网络。
2018年，烽火将继续与广电同行，实践广电超宽网络的思想，明确超宽网络的方案及架构，营造广电超宽智联视界。
广电超宽网络，这里是指广电的接入网络，现阶段广电接入网IP 化是大势所趋，而超宽网络建设是业务发展和创新需求所驱动的结果。
我国广电接入网目前的宽带速度还远不能满足其高清、超清等视频内容服务的需要，正是在这种现实背景下，发展和建设宽带广电成为“宽带中国”战略的组成之一。
要发展高清、超清视频内容服务必须依赖接入网络IP 化中的超高速PON 系统和智能融合终端的实现，才可能将宽带广电落地，超宽网络才能惠及于民。
1 广电超宽网络建设的技术思路烽火通信在广电超宽网络建设的技术思路是要做到现实的发展观与未来的格局观并举。
现实的发展观主要针对以下两种情况，首先就是全面支持各省广电网络公司选择采用GPON 技术进行FTTH 建设和双向改造。
GPON 相对于EPON 技术而言，具有带宽大、时延低、成本低的明显优势。
GPON 每PON 口带宽可达2.5G，而EPON 仅有1G；GPON 支持系统时钟同步，可作为700M LTE 基站回传通道，亦可保障“雪亮工程”等接入网络稳定可靠；GPON 终端产品在各运营商、各行业是主流、超大规模应用的产品，与EPON 终端产品价格相当。
因此采用GPON 技术进行FTTH 建设和双向改造是众多广电网络公司的坚定选择。
其次是全面推进10G EPON 技术升级改造原EPON 网络。
针对近5年来采用了EPON 技术进行FTTH 建设和EPON+EoC 方式双向改造的区域，2018年已经是带宽升级、服务升级、业务升级、技术升级的关键期。
电信运营商10G PON 的大规模集采（2017年底电信运营商10G PON 集采数量占比高达30%以上，EPON 集采基本停止），带宽提速至100M 入户将在2018年大规模普及，资费还将进一步降低，现实很残酷、未来会更残酷。
烽火通信GPON技术交流
宽带覆盖1.6亿 FTTH渗透7200万
宽带覆盖2.1亿 FTTH渗透6500万
双向网改造覆盖1.4亿 宽带用户2000万
10G PON测试试点：杭州华数
中国电信
中国联通
中国移动
广电
HGU终端部署：贵州、黑龙江、陕西
IPTV用户超过4000万
IPTV 1200万户 成立4K超清产业联盟， 推出“智慧沃家4K套餐”
全网网管 运维方便
网管系统
分支/ 分配器
FTTH双纤入户
数据部分采用PON技术，实现光纤到户 CATV部分采用家用光接收机接收光信号，实现光纤到户
用户
无源光网络 减少电力成本
Video QAM CATV 光发射机 1:8光分路 器
光分路器
家用光接收机
机顶盒
4K/8K/VR视频：带宽需求持续倍增
目录
FTTH建设现状
PON技术简介 FTTH建设方案
烽火GPON产品简介及案例分享
PON网络结构
Passive Optical Network 无源光网络
Optical Line Terminal
PON技术演进方向
EPON
1/1G
10G-EPON
非对称：10/1G 对称： 10/10G 10/2.5G
NG-EPON
25G?
100G TWDM P2P WDM UDWDM OFDM 2024 100G-PON（NGPON3？） 前沿研究
GPON
2.5/1G
XG-PON1
FTTH场景下的技术选择
应用模型：汇聚比25%， 分路比1：64
10M
20M
50M
GPON解决方案
烽火通信基于GPON的FTTX解决方案烽火通信国内FTTx市场领航者网络融合是接入网发展的终极目标，2010年1月13日，国务院总理温家宝主持召开国务院常务会议，决定加快推进电信网、广播电视网和互联网三网融合。
PON技术具有高带宽、全业务、易维护等多方面的优势，使其成为网络融合的主流技术。
中国电信、中国联通、中国移动等运营商均选择PON技术进行接入网建设。
烽火通信作为国内FTTx的先驱者，已经或即将推出多种更高速率，更大分光比的PON产品，为网络融合提供强劲光纤动力。
在充分的市场竞争中，进一步凸显了烽火通信在PON领域的实力。
技术优势烽火通信致力于PON技术的深入研究，始终跟踪PON技术领域的最新发展趋势；烽火牵头起草了《FTTH体系架构及总体要求》和《宽带光接入网总貌》，引导全国更多的地区实施了FTTH/B试验工程，引领市场发展；烽火基于自身产业优势形成了业界独有的系统+线路的整体解决方案；烽火在PON领域首先开发并推出FTTB+LAN+POTS型、FTTN+DSL+POTS型ONU，并创造了多个国内FTTx的第一；烽火综合网管系统处于国内领先地位，烽火FTTx网管国内率先实现与运营商运营管理系统对接，解决了大规模应用时运维和快速规模放号问题。
第三方评测烽火通信作为行业标杆，参与了众多评测。
所有测试结果中各项技术指标均达到或优于测试规范要求，同时在各次测试过程中烽火公司测试指标排名均排在各设备厂商前列。
烽火公司参与测试的权威测试机构包括但不限于：工信部电信研究院中国电信集团上海研究院中国电信集团广州研究院中国联通集团国家实验室中国移动集团公司数据测试中心上海电信科学技术第一研究所泰峰实验室等市场应用领先的技术优势，多年的市场积累，使烽火从FTTx市场的开拓者逐渐成为FTTx 业界的领航者。
烽火PON设备在国内实际应用超过两千万线，市场份额始终居于国内领先地位。
迄今为止，烽火FTTx设备已经广泛服务于中国电信、中国联通、中国移动等中国运营商，受到用户普遍好评。
烽火AN55160GPON开通流程
•内容摘要
•1、配置前准备 •2、配置流程图 •3、数据业务配置步骤 •4、语音业务配置步骤
常用数据业务开通流程
•配置局端 VLAN
•是否配置组 播 •是
•解除多播包 抑制
•配置组播模式
•配置组播 vlanid
•ONU授权
•ONU带宽配 置
•配置 CVLANID及优
先级
•是否采用双
•否
层VLAN
数据业务配置步骤—局端VLAN配置
内层局Vlan只是供显示用，对设备不会进行实际的配置操作，即不会影响业务。如下图：
•此处配置如下： •业务名称：选择外层局Vlan所配置的业务名称 •起始Vlan ID、结束Vlan ID：输入一个Vlan段
数据业务配置步骤—配置ONU带宽
右击线卡下的单个 ONU。
•2、在打开窗口的左边部分选择对应的槽位号、PON口号，动作为“绑定”。 •3、在右边表名称部分空白处点左键，再点击“追加”按钮，并选择表名称。 •4、写入设备。
基于每个PON口绑定 一个PON口可以绑定多个表 支持跨单盘模板绑定
•内容摘要
•1、配置前准备 •2、配置流程图 •3、数据业务配置步骤 •4、语音业务配置步骤
登陆第一级用户名：GEPON，第一级密码：GEPON
登陆第二级用户名：ENABLE，第二级密码：GEPON
Admin# cd service
//进入service配置目录：
Admin\ service # set manage vlan name test vid 3 inputport 19:4 tagged
点击菜单“编辑”----“追加”，可添加一行VLAN操作表。具体参数说明如 下： •1、表名称：根据需要填写，建议按照vlanid编写，例如：svlan为100， cvlan为1000，则表名称编写为100_1000。 •2、VLAN标识：填写cvlanid值，此vlanid将与onu上行vlanid对比，符合条件 将进行qinq vlan操作表对应动作。 •3、新外层vlan的优先级：填写svlan的以太网优先级。 •4、新外层vlan的vid取值：填写svlanid值。 •5、新内层vlan的优先级：填写新cvlan的以太网优先级，可实现cvlan翻译。 •6、新内层vlan的vid取值：填写cvlanid值。
GPON技术及应用(V0 2)-0904
全业务IP电信化时代到来
MPLS /MPLS-TP NGN/3G
IPTV (HDTV、VOD等)
全业务
PBB/PBT
IP电信接入网
VPN
WLAN
GPON/EPON
FTTB/FTTH
电信业务IP化 IP网络电信化
3
光通信专家
多业务推动宽带接入进入新阶段
宽带上网 宽带上网
☻ GPON的很多技术细节借鉴BPON，但是不兼容BPON。 ☻ GPON支持不对称线路速率，下行2.488 Gbit/s，上行1.244 Gbit/s； 线路码是NRZ码技术。
GPON的协议结构
光通信专家
19
GPON提供的业务
☻ GPON提供4大类业务
voice---------VoIP、VoTDM----------POTS broadband data--Ethernet--------FE、GE （不考虑ISDN） （XDSL接口不是GPON的基本接口）
8
光通信专家
什么是PON?
☻ Passive Optical Network 无源光网络
Passive Optical Splitter Optical Line Terminal
无源分光器
ONU
光线路终端
ONU
NGN
Passive Optical Splitter
14
光通信专家
内容摘要
1 光接入网的发展概况 2 GPON技术原理及关键特性 3 基于GPON的FTTX应用
4 烽火GPON产品介绍
15
光通信专家
PON的技术类型
光纤接入技术的分类
相同的网络结构
光通信专家
