SCI科研论文作图003_图片类型和格式
sci论文投稿图片像素要求！
sci论文投稿图片像素要求！
相信大家在写SCI学术论文的时候都发现了一个东西，那就是使用一些图表是必不可少的，可以让论文的可读性更高。
图表非常明显，对于论文的改进不可或缺。
此外，图表比文字更直观，文字搭配图表使文章的可读性达到最佳状态。
同样，相关的理论和观点也更有说服力。
下面小编就为大家介绍一下SCI论文投稿对图片像素的要求。
在论文中图表不是随便搭配那么简单，图表的使用有很多细节，要符合相应的要求。
图表不能随便用，很多人在写SCI论文的时候都会莫名其妙的一头雾水。
论文对图表像素要求高吗？只能说SCI学术论文对图表没有那么极端，对图表的要求也不高，重点和强调的是论文作者一丝不苟的耐心。
学术论文对图表的要求主要涉及图表设计、图片格式、分辨率、颜色模型、尺寸等，SCI论文也是如此。
对于像素点的把握，一般要求是黑白图，无中间色图，至少1200dpi，有色差的灰度图至少300dpi，前两者的混合图有时会参考彩色图片，至少600dpi，像素高低关系到文章发表后图表的效果，如果图表不是很清晰，会影响文章的整体，给读者带来不好的阅读体验。
大多数学术期刊要求图片为TIFF格式或EPS矢量图形，并形成独立文件。
至于图片是矢量图还是位图，跟像素没有太大区别。
对图文的详细要求，作者仍需查阅期刊投稿须知，文章写作会有更详细的要求，具体以刊物为准。
一篇完美的SCI论文中图表的使用需要细心、谨慎的使用。
只有正确使用图表才能发挥其全部潜力，一味的使用图表只会拉低文章的
整体水平，因此拒稿也是常有的事。
SCI论文中图片与表格处理
SCI论文中图片与表格处理任何事情都要循序渐进论文写作的第一步——准备图表1. 整理你的思路；2. 有利于组织文章的结构；3. 使文章内容更符合逻辑性；4. 整理实验数据、结果论文中图表的目的是什么？1、使你的研究或实验结果更容易被理解或者被看懂；2、与文章内容相互呼应，更清楚的表达你的观点论文中图表可以用来表示什么？1、结果2、方法（示意图）3、结论（信号通路图）论文图表的分类1、投稿用图表（总体）——一般要求，主要是尺寸、分辨率色彩等常规要求2、发表用图表（细节）——要求更高，更注重细节除上述投稿用图表要求外，要求文字、数字的格式和字号大小，图片中使用线条的粗细程度等等。
文字、图片和表格的合理使用什么时候使用文字表述？1、描述定量化的结果2、用来描述定性数据之间的关系什么时候使用图片（除了需展示大量数据之外，均可以使用图片来表示结果）1、用来展示数据组之间的趋势2、描述指标随时间的改变情况3、表示定量化的因素之间的复杂关系4、实验方法的说明和介绍（实验流程）5、某些复杂概念的介绍6、可视数据结果，如各种照片、图片等什么时候使用表格？1、展示大量数值型的实验数据；2、在有限的空间展示大量的数据尽量使用表格；3、不同项目之间细节的比较；4、同时显示多种定量化的结果；5、用来说明定性结果间的复杂关系。
常见的图片类型照片、线形图、柱状图、流程图、示意图等图片制作过程中的注意事项1、图标——一个图片一个字母，与Legend对应；2、标注——需要比较的地方用箭头、星号等标注；3、缩写——长词使用缩写，但要有标注；短词使用全拼；4、颜色——色彩或灰度模式常见问题及解决方案①图片类型选用不合适②图片不符合要求论文中的表格（三线表）表格的主要要素：1、数值2、列标题和列3、行标题和行4、注释和说明单位——一般情况下，单位标识在行标题的后面对比——不同组数据之间一般是横行比较，而不是纵向比较顺序——时间顺序、大小顺序以及字母顺序等空白数据——可以使用破折号或者连字符“——”，同时还可以使用一些其他的缩写，如ND——not done表格中的注释作用——定义缩写、特殊符号、数据来源等相关信息；注意——注释中定义的内容与表格中的要相互一致；表格中的注释符号有“*，#”等，有时连续两个或三个表格中的线条1、在列标题的上下个需要一条线条；2、最后一行的数据下面需要一条线条；3、列的副标题下面需要线条4、除以上三种情况，其他位置一般不使用任何直线表格中的数值1、如果有百分比数值最好显示百分比数值；2、如果样本量很多，最好在列标题中标注样本总数；3、如果某一列中所有的数据都是相同的，需要注释说明指出；4、数据分组合适，如果一行是A<=5cm，第二行是A>=5cm，这时在A=5cm时就出现重复；5、多检查。
SCI论文图片处理与组图技巧详细版
SCI论文图片处理与组图技巧
一、图片处理
1、拍照的图片（应设置成高分辨率），以TIF和JPG两种格式保存。
2、由数据生成的图（分辨率不低于600DPI）：主要包括各种点线图、柱状图、饼图和各种统计图等。
在此推荐一款专业作图软件Graphpad prism5，该软件能满足由数据生成的任何图，且原始图片最高分辨率达到1200DPI，（该作图软件的导入的数据需要三组重复）。
因此一定要保存好原始数据（png格式），一旦发现图片有任何问题随时可以再修改。
二、组图技巧：图片组合紧扣文章思路
1、组图工具：PPT、photoshop
2、组图后处理：PPT →PDF→TIF格式图片
组图工具个人习惯用PPT组图，图片要以插入的形式到PPT中而不要以复制的形式，能很好保证原始图片的分辨率，通过PPT将文件另存为（office 2007以后版本才有此功能）PDF 文件（PDF文件是不存在分辨率，整个过程也没有改变原始图片的分辨率），然后将PDF 文件导出（专业版的PDF阅读器才有此功能）为TIF或JPG图片格式，你还可以设置你的整个Figure的图片分辨率要求。
如果你必须要用EXCEL作图，你可以尝试把EXCEL做出的图片先尽可能导出为高分辨率的图片，然后再将图片插入（不要复制）到PPT中，再按照上述方法把图片转变为PDF文件再导出为高分辨率的图片。
整个过程就是：低分辨率图片——PDF文件（过渡）——高分辨率图片。

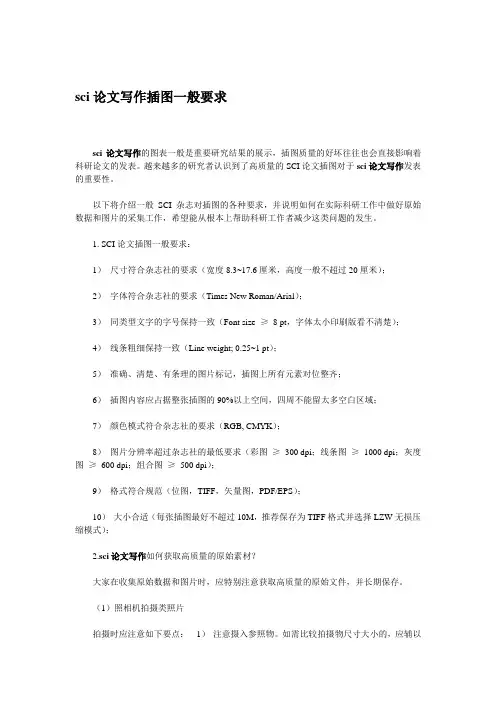

sci论文写作插图一般要求
sci论文写作插图一般要求sci论文写作的图表一般是重要研究结果的展示，插图质量的好坏往往也会直接影响着科研论文的发表。
越来越多的研究者认识到了高质量的SCI论文插图对于sci论文写作发表的重要性。
以下将介绍一般SCI杂志对插图的各种要求，并说明如何在实际科研工作中做好原始数据和图片的采集工作，希望能从根本上帮助科研工作者减少这类问题的发生。
1. SCI论文插图一般要求：1）尺寸符合杂志社的要求（宽度8.3~17.6厘米，高度一般不超过20厘米）；2）字体符合杂志社的要求（Times New Roman/Arial）；3）同类型文字的字号保持一致（Font size ≥8 pt，字体太小印刷版看不清楚）；4）线条粗细保持一致（Line weight; 0.25~1 pt）；5）准确、清楚、有条理的图片标记，插图上所有元素对位整齐；6）插图内容应占据整张插图的90%以上空间，四周不能留太多空白区域；7）颜色模式符合杂志社的要求（RGB, CMYK）；8）图片分辨率超过杂志社的最低要求（彩图≥300 dpi；线条图≥1000 dpi；灰度图≥600 dpi；组合图≥500 dpi）；9）格式符合规范（位图，TIFF，矢量图，PDF/EPS）；10）大小合适（每张插图最好不超过10M，推荐保存为TIFF格式并选择LZW无损压缩模式）；2.sci论文写作如何获取高质量的原始素材？大家在收集原始数据和图片时，应特别注意获取高质量的原始文件，并长期保存。
（1）照相机拍摄类照片拍摄时应注意如下要点：1）注意摄入参照物。
如需比较拍摄物尺寸大小的，应辅以钢尺做参照，如肿瘤体积、裸鼠大小等；2）背景应尽量干净，推荐以浅蓝布作为背景，注意减少血渍及其他污染物的干扰；3）仔细检查相机设置，分辨率越高越好，推荐2560×1920dpi及以上分辨率；4）对焦准确，不要逆光拍摄，多拍几张；及时检查效果并挑选可用的，正确命名，并将原始照片长期保存（不要用word或ppt保存）；（2）条带类图片拼图前，条带类图片需要通过图片软件进行裁剪和预处理，并添加箭头和分子量等文字说明。

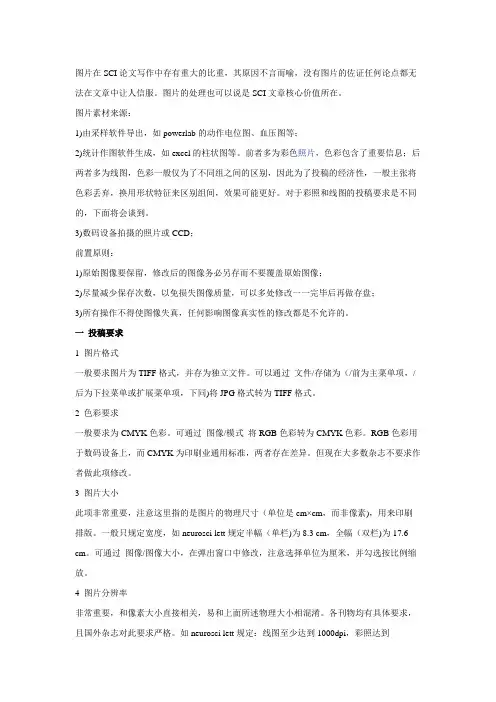

SCI论文写作对图片要求
图片在SCI论文写作中存有重大的比重，其原因不言而喻，没有图片的佐证任何论点都无法在文章中让人信服。
图片的处理也可以说是SCI文章核心价值所在。
图片素材来源：1)由采样软件导出，如powerlab的动作电位图、血压图等；2)统计作图软件生成，如excel的柱状图等。
前者多为彩色照片，色彩包含了重要信息；后两者多为线图，色彩一般仅为了不同组之间的区别，因此为了投稿的经济性，一般主张将色彩丢弃，换用形状特征来区别组间，效果可能更好。
对于彩照和线图的投稿要求是不同的，下面将会谈到。
3)数码设备拍摄的照片或CCD；前置原则：1)原始图像要保留，修改后的图像务必另存而不要覆盖原始图像；2)尽量减少保存次数，以免损失图像质量，可以多处修改一一完毕后再做存盘；3)所有操作不得使图像失真，任何影响图像真实性的修改都是不允许的。
一投稿要求1 图片格式一般要求图片为TIFF格式，并存为独立文件。
可以通过文件/存储为（/前为主菜单项，/后为下拉菜单或扩展菜单项，下同)将JPG格式转为TIFF格式。
2 色彩要求一般要求为CMYK色彩。
可通过图像/模式将RGB色彩转为CMYK色彩。
RGB色彩用于数码设备上，而CMYK为印刷业通用标准，两者存在差异。
但现在大多数杂志不要求作者做此项修改。
3 图片大小此项非常重要，注意这里指的是图片的物理尺寸（单位是cm×cm，而非像素)，用来印刷排版。
一般只规定宽度，如neurosci lett规定半幅（单栏)为8.3 cm，全幅（双栏)为17.6 cm。
可通过图像/图像大小，在弹出窗口中修改，注意选择单位为厘米，并勾选按比例缩放。
4 图片分辨率非常重要，和像素大小直接相关，易和上面所述物理大小相混淆。
各刊物均有具体要求，且国外杂志对此要求严格。
如neurosci lett规定：线图至少达到1000dpi，彩照达到300dpi，两者的混合图片达到500dpi。
可通过图像/图像大小，在弹出窗口中修改。
如何制作高质量的SCI论文图片
募注意：
• 保存高分辨率的原始图，一般来说 600 dpi 就完全够用了；
格 • 不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出
募格学术 • 也可在对应曲线上添加相应图例（如图3）；
图3
（4）坐标轴处理
①对数坐标
• 图1中Y轴数值呈现指数级增加趋势，如果直接作图（比如散点图），则不能很好的 反应Y与X的对应关系；
募格学术 呈指数级增长
无法有效反应数据变化
图1
（4）坐标轴处理
①对数坐标
• 图2中将Y轴坐标改成对数形式： 1. 双击Y轴，弹出Y - Axis – Layer 1 对话框（图1）； 2. Type栏中选择Log 10，点击确定即可，如图2；
图片格式
• 一般要求为TIFF 或 EPS 矢量图，并且要形成独立文件; • 不建议保存JPG和BMP格式；
募• 矢量图也可以保存为TIFF格式，只要分辨率符合要求即可； 格学 尺寸
• 一般情况只会规定一下宽度：
术 半幅(单栏)在8 cm 左右，全幅(双栏)在17 cm 左右；
分辨率
③选择Tick Labels选项卡：
• 字体加粗，Arial字体，26-28号字体；
图1
• Y轴是相对强度可不显示数字刻度；
（2）线条处理
双击任一曲线，弹出Plot Details对话框（图1）；
①选择Group选项卡：
1 通过“Dependent” 设置统一格式；
科技论文写作中插图的类型及使用
科技论文写作中插图的类型及使用科技论文写作中插图的类型及使用科技论文是总结、归纳和公布科学研究成果的叙述性文件，是作者向社会和研究同行表达研究思想、交流学术观点的一种重要形式。
为了更直观、简明、清晰的叙述和表达作者的观点，科技论文中常常需要使用到插图。
达晋编译以下对科技论文中的类型及使用作简要阐述。
科技论文中的插图主要包括曲线图、示意图、结构图、图解、框图、流程图和照片等。
曲线图主要是指用曲线表现数字资料的统计图，如将“时间数列”绘成的动态曲线图，可以反映现象在时间上的变动情况；示意图主要是呈现某一事物的总体状态和变化分布形态，并不能详细的呈现事物细节和数量上的细小变化；结构图与示意图恰好相反，一般多用于呈现某一物体或者机械部件的全部或部分详细构成；图解是附于文字或其它题材的一类图片，用来解释或者形象的反映所要表达的主题；框图是表示一个事项各部分和各环节之间关系的图示，它的作用在于能够清晰地表达比较复杂的事项各部分之间的关系；流程图是由一些图框和流程线组成，其中图框表示各种事项的类型，图框中的文字和符号表示事项的内容，流程线表示事项的先后次序；照片主要用于反映事物的外貌形态和特征，以便于读者更直观、形象、清晰的观察。
科技论文里的插图应该具有写实性、自明性、规范性和示意性的特点，即只看图、图题和图例不阅读正文，就可以理解图意。
插图由图号、图题和图面三部分构成。
图题应遵循简短、确切的原则，连同图号置于图面下方。
论文中的所有插图都应按照出现的先后顺序给定图号，正文中的插图统一用阿拉伯数字表示，称为图l、图2、…，以此类推。
当文章只有一个插图时，其图号为图1。
如果同一个插图中有两个以上分图组成，分图的图号不能省略，可以使用a、b、c等字母码。
分图题可直接排在各分图之下，也可集中将所有分图题依次排在总图题之后。
必要时，应将图上的符号、标记、代码以及实验条件等作为插图的说明，用最简练的文字，横排于图题下方。
学术论文插图的正确表达方法
学术论文插图的正确表达方法1.选择适当的插图类型在选择插图类型之前，应该先考虑插图所要表达的信息。
常见的插图类型包括柱状图、折线图、散点图、饼图、图片等。
-柱状图：适用于对比不同组别、不同条件下的数据大小。
例如，比较不同药物浓度对细胞死亡率的影响。
-折线图：适用于展示随时间变化的数据趋势。
例如，细胞增殖率随培养时间的变化情况。
-散点图：适用于展示两个变量之间的相关性。
例如，血压和年龄之间的关系。
-饼图：适用于展示不同组别所占比例。
例如，不同年龄段的人口分布比例。
-图片：适用于展示实验设备、样品形貌等。
例如，电子显微镜下的细胞形态。
-坐标轴：应根据数据范围和单位选择适当的刻度和坐标轴长度。
坐标轴可以使用对数刻度、破折号等方式展示更广范围的数据。
3.避免图片过于复杂虽然插图能够直观地表达数据，但过于复杂的插图可能会导致读者难以理解。
因此，应避免插图中包含过多的细节和复杂的图形。
-数据精简：如果数据过多，可以选择其中最具代表性的数据进行展示，或者采用子图的方式展示多组数据。
-图形简化：可以使用直线替代曲线，使用简单的标记代替复杂的符号。
图形应简洁明了，易于理解。
4.添加图例和说明在插图中添加图例和说明可以帮助读者更好地理解数据和图形含义。
图例应该说明插图中各个元素代表的含义，如不同颜色代表不同条件、不同符号代表不同实验组。
说明部分可以简要地介绍插图的目的和结果。
-图例：可以在插图旁边或者下方添加图例，图例应清晰、简洁，字体大小适中，以便读者辨认。
-说明：可以在插图下方添加文字说明，介绍插图的目的、实验条件、结果等。
5.高质量的插图制作为了确保插图的质量和清晰度，应注意以下几点：- 分辨率：插图应以高分辨率保存并插入论文中，避免模糊和失真。
一般来说，分辨率应在300dpi以上。
-尺寸：插图的尺寸要适当，既能在文中容纳，又能保证清晰度。
一般来说，插图的宽度不宜超过页面的宽度。
-文件格式：常用的插图文件格式包括JPEG、PNG、TIFF等。
如何制作高质量的SCI论文图片
选择Spline可提高美化，
降低曲线噪音； • Style一般选择Solid；
• Width选择区间在2-4；
• Color可根据曲线数 目进行颜色选择。
（3）图例处理
• 右击图例，选择Properties，弹出Text Control对话框（图2）； • Background下拉菜单默认的Black Line更改为None，这样作出的 图例效果更佳； • Tab和Size根据图形中空白位置和大小修改；
募格
图1
学术
图2
（3）图例处理
• 也可在对应曲线上添加相应图例（如图3）；
募格
学术
图3
（4）坐标轴处理
①对数坐标
• 图1中Y轴数值呈现指数级增加趋势，如果直接作图（比如散点图），则不能很好的 反应Y与X的对应关系；
募格
呈指数级增长
学术
无法有效反应数据变化 图1
（4）坐标轴处理
①对数坐标
• 图2中将Y轴坐标改成对数形式： 1. 双击Y轴，弹出Y - Axis – Layer 1 对话框（图1）； 2. Type栏中选择Log 10，点击确定即可，如图2；
募格
学术
添加标尺： 1 添加图层； 2 选择直线工具； 3 颜色设置为白色； 4 在图片中画出与下方标尺长度相同的直线即可；
募格
3
2 4
学术
1
裁剪处理：
• 点击裁剪工具，裁去原始图片下方信息部分； • 也可通过设定宽度和高度具体数值进行裁切； • 裁切时确保画出的直线标尺在裁切保留区内；
裁剪工具
• 将光标移至图层1右侧空白处，右击并选择New layer（Axes）- Right Y • 此时在图层一旁边会出现图层2标示（图5）；
SCI论文图片格式要求模板
SCI论文图片格式要求模板Sci论文发表中最最重要的其实就是图片的处理，下面是小编搜集整理的SCI论文中关于图片的论文格式要求，供大家阅读查看。
Sci论文投稿中较为普通的杂志对图片的要求是图片最低分辨率300DPI，有一些杂志需要不低于600DPI，点线图及柱状图有些杂志要求达800DPI甚至更高的1200DPI。
杂志要求的分辨率是指本来图片的分辨率，而不是经过PS等软件修改过以后的分辨率。
一、图片处理图片大致包括以下2种：1、拍照时候的图片，不论是在试验的过程中拍的图片，比如显微镜下，或者在学术研究的过程中拍的图片，这些都是第一手的资料，错过了以后也许再没什么机会可以拍到，所以这些过程中的图片最好拍成高清的，有的杂志对图片的格式也有一些要求，可以保存为jpg，gif格式的。
2、由数据生成的图(一般是黑白和点线图，分辨率不低于600DPI)：主要包括各种点线图、柱状图、饼图和各种统计图等。
在这里我推荐一款专业的作图软件叫做sigmaplot，这个软件可以满足用数据生成的图，而且图片的分辨率可以达到1200dpi，具体如何操作这款软件可以在互联网上找一下教程。
能不适用EXCEL作图就别用，因为他生成的分辨率无法达到要求。
由数据生成的图的图片是可重复修改的，因此一定要保存好原始数据，一旦发现图片有任何问题随时可以再修改。
另外再介绍一款截图软件，你还可以下载一个ACDsee截图软件，该截图软件截图后是不改变图片的分辨率的(很好用)，而其他截图软件一般会改变图片分辨率。
截图软件应用比较广泛，再次不再赘述。
二、组图技巧：图片组合紧扣文章思路1、组图工具：PPT、photoshop2、组图原则：意义、层次、美观、紧凑3、组图后处理：PPT PDFTIF格式图片组图工具个人习惯用PPT组图，图片要以插入的形式到PPT中而不要以复制的形式，能很好保证原始图片的分辨率，通过PPT将文件另存为(office 2022以后版本才有此功能)PDF文件(PDF文件是不存在分辨率，整个过程也没有改变原始图片的分辨率)，然后将PDF文件导出(专业版的PDF阅读器才有此功能)为TIF或JPG图片格式，你还可以设置你的整个Figure的图片分辨率要求。
一篇搞定SCI论文图片问题！
一篇搞定SCI论文图片问题！SCI论文是每一个科研人都必须经历的艰难过程，撇开论文设计问题不说，最为头疼的就是论文图片处理问题了。
一般杂志要求图片最低分辨率为300DPI，部分杂志要求不低于600DPI，而且，每一个杂志对于图片的要求都是不一样的。
作为一个合格的生物科研人，首先需要弄清楚DPI是什么？用什么工具？绘制什么格式的图片？这里我们整理了关于SCI图片最全的知识，等你收藏分享！一、图片类型现在使用的图片类型有很多种，每一种图片样式的使用范围是不一样的，主要的图片类型有两种：一种是点阵图，一种是矢量图。
什么是点阵图？通俗一点讲，就是图片是由点（像素）按照横向和纵向一一排布而成，优点在于可以展现丰富的内容。
比如我们平时的照片，可以很容易展示出各种美丽的场景和笑脸。
然而，点阵图也有缺陷，最大的问题就在于放大后失真，具体来讲，就是放大后点阵图呈现的就不是美丽的图案，而是能清晰看到一个个小方格（参照点阵图放大后效果）。
原始效果点阵图放大后效果什么是矢量图？矢量图在数学上定义为一系列由线连接的点构成对象。
每个对象都是自成一体的实体，它具有颜色、形状、轮廓、大小和屏幕位置等属性。
这样的对象就像我们几何中学到的简单图形，很多这样的对象就可以组成图片。
原始效果矢量图放大后效果矢量图的最大的优势是：不管图片放大多少倍都不会失真，原先是什么样的图片，放大后就还是什么样的图片，不会感到一点违和感（参照矢量图放大后效果），是不是很神奇？！但是，矢量图也不是完美的，它最大的弱点在于展示丰富的场景时，需要使用大量的资源，这使矢量图很难甚至无法展现像照片那样丰富的效果。
回到SCI论文中使用的图片，我们还需要明确一下图片格式与图片类型的关系，以下汇总了常规图片类型以及相关的图片格式。
SCI论文中常用的格式有TIFF，PDF，EPS，SVG，其中TIFF主要展示各种扫描彩图、黑白图等；PDF，EPS和SVG主要用于绘图产生的矢量图片。
SCI实验数据处理(图片,图表,文字)
不少研究生们可能都有这样的体会：千辛万苦得来的实验结果，不知道该如何展现给别人？的确如此，有些研究工作做得非常出色，可能由于呈现方式的问题，不能发表高水平的文章（尤其是SCI文章）。
仔细分析C-N-S系列的大牛文章，不难发现，这些高水平论文的图表质量也高人一筹。
因此，合理的“包装”自己的实验结果非常重要。
一、共聚焦图片1. 拍照时要保留大中小三个倍数的图，且图片分辨率不能太低（我们用1024*1024），能大则大，我们是因为机器限制。
用的时候要进行裁减，比如文章上放的是200倍和400倍的图，实际上200倍的图来自拍照时100倍的图，400倍的图来自拍照时200倍的图。
这样有利于准确地形成系列图片。
2. 图片对比度、中间色之类可以（或者是必须）在保证趋势的基础上进行适当调整。
3. 荧光图片不提倡定量，定量要配合western。
4. 应该是tif格式。
5. 拍照时一般不要把对比度调节的太大，尽量保存细节。
拍的太强了后期是不好调弱的，或者背底太暗了也会丢失细节的。
这些后期都可以通过软件调节。
6. 低倍-高倍的顺序。
反之会形成暗区，特别是在高倍加zoom放大层扫之后特别明显。
这是教训，不能看见高倍下面比较好的结果，就欣喜若狂，先高倍后低倍。
7. 一定要保留你的oib格式，不能因为省空间，只存留tif格式。
有些杂志会要求伪色，比如，红色的用粉色显示，要是有oib格式就很好调整，重新出图就是。
没有oib，用tif也可以用其他软件转换，但总觉得最后的颜色不是很对，因为很难把握粉色的色值。
8. 层扫的图片叠加或出2D的tif图，建议不要用“输出所见”这个选项，这样出来的1024-1024的会变成512-512，这时候还是选择一般tif，1024-1024，后期再用其他软件合成会比较好。
9. 结果好，拍照好，才是最基本的，一定要杜绝对结果的修改。
对于形态学的图片来说，用软件修改后的用一些二进制的软件打开后可以明显看出修改过程。
SCI科研插图规范与技巧
SCI科研插图规范与技巧目录1科研插图要求2照片类插图制作3线图类插图制作4技巧篇示例1科研插图要求指标类型参数指标类型参数分辨率线图＞1000dpi 尺寸大小单栏8-9cm 灰/彩图＞300dpi 1.5栏11.4-14cm 组合图＞500dpi双栏17.1-19cm字体Arial 、Times New Roman 整齐度是否对齐文字大小6-12号（标题7-8号）颜色模式RGB 、CMYK 线条粗细0.2-1.5pt （最好0.3-0.5pt ）文件大小＜10M注：具体参数按投稿杂志要求而定小知识图像类型颜色模式文件格式位图像素点构成矢量图几何特性RGB 红绿蓝CMYK 用于印刷.bmp 压缩比不变，像素清晰.jepg 灵活，可以根据要求压缩图片if 步方式保留透背景分辨率DPI （墨点/英寸）打印.gif 逐步方式，保留透明背景.tiff 格式复杂，有利于原稿复制.psd 保留图层和通道设计信息PPI （像素/英寸）显示屏p 保留图和道计信.png 兼具jpg 和gif 优点，保留透明图片编辑Adobe Photoshop(PS)矢量绘图Adobe Illustrator(AI)图表制作Excel 、Graphpad 、SigmaPlot 、Origin 、SPSSPdf 虚拟打印机Adobe Acrobat Professionnal2照片类插图制作z PS ：裁剪照片设置宽度保存为psd 文件z AI ：对齐图片白色直线制作缝隙标注文字和箭头z 保存：TIFF 格式、LZW 压缩、RGB 模式3线图类插图制作（1）矢量图文件AI 去除干扰元素（2）设置文字大小（6或7pt) 调整线图轮廓（3）新建画布复制线图对齐（4）标注文字保存TIFF4技巧篇1.如何对原始插图进行裁剪、旋转、色彩矫正？转2.如何修缮图片瑕疵、污点？4技巧篇3如何让一批图片颜色统一匹配？3.如何让批图片颜色统匹配？1技巧篇4.如何对绘制标准差对比线及统计学差异标志？4技巧篇5.如何运用抠图技术满足论文及幻灯片要求？4技巧篇6-6如何最大化地提高插图的清晰度？4技巧篇7.如何让苍白电镜照片栩栩如生、色彩斑斓？谢谢大家。
SCI论文插图规范(国际通用版)
SCI插图规范（国际通用版）软件：图片编辑：Adobe Photoshop矢量绘图：Adobe illustrator图表制作：excel、graphpadPdf虚拟打印机：Adobe acrobat professional不推荐在PowerPoint和word中拼制插图。
格式：TIFF格式：位图。
导出TIFF前合并图层。
Eps格式：矢量图。
文件名：Fig1.tiff、fig2.tiff…Fig1.eps、fig2.eps…色彩模式：制作时用RGB模式，投递前转化为CMYK色彩模式（看期刊要求）。
灰度图请用灰度模式。
8位颜色通道。
字体：中文：宋体英文：Arial或times new roman整篇插图文字保持一致，最大不大于14号字，尽量用8-12号字，避免用6号以下字体。
线条粗细：坐标轴用黑色。
线条0.25pt-1.5pt之间。
图片压缩：TIFF格式的灰度图、线图采用LZW格式的无损压缩。
文件大小：单个图片大小不应超过10MB。
插图尺寸：半版图：宽8cm，高<20cm2/3版图：宽12-15cm，高<20cm整版图：宽17cm，高<20cm不同类型的图片要求：1. 线条图TIFF格式分辨率至少1000dpi坐标轴黑线，绘图区横向网格线去除Eps格式同一论文不同插图线条粗细、字体、字号一致2. 灰度图（电镜照片、电泳条带等）TIFF格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi3. 彩色图Tiff格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi4. 复合类型图Tiff格式分辨率至少500dpi图片每个部分使用大写ABCD标注，如果每个部分中包括下一级的字部分用小写abc标注。
5. 医学模式图（电脑软件人工绘制的用以辅助反映一个医学过程的图像，建议用彩色模式以及矢量图格式提交）Tiff格式分辨率至少500dpi其他细节动物标本等实物照片图上应有标尺。
SCI对图片的一般要求有哪些，你都知道么？
SCI对图片的一般要求有哪些，你都知道么？最近完成研究生期间的第一个实验，开始了论文书写和图片整理的工作，对于整篇论文来说，除了写不出正宗的英文，还有搞不定的图片制作。
幸运的是，我参加了学校的一个关于SCI论文书写的讲座，听完讲座后，多少有些开窍了，用老师的话讲，论文中的图片是这篇论文的核心，图片可以将整个实验的所有结果用最直观的方式展现出来，一张好的图片可以省去很多啰嗦的文字，所以我整理了自己学到的，希望能对跟我一样的入门级的同学有所帮助。
一、对于论文图片的处理，我们经常用到的有graphpad、AI、PS、Image、Image pro plus等。
论文中图片类型大致分为两种，一种是像细胞照片，WB成像这种机器直接生成的图片，一种是用graphpad做出的统计图，例如柱状图、线条图。
图源：网络二、我们在投稿之前要清楚这个杂志对图片的要求，要求中包括图片的大小、分辨度、图片注释中字体和字体大小等等，但是很少有一次成型的，我们在第一次投稿的时候，会将论文生成pdf形式上传，再将图片结果分别上传，图片的格式基本上就是TIFF、EPS和JPG格式，最好是前两种。
审稿通过后，杂志社会发给你该杂志对各种类型图片的不同处理要求，还是会需要进行后续修改的，所以这里也要注意，我们在初期处理图片的时候，一定要在保留原图的同时，生成一个psd格式方便后续修改，同时生成一个TIFF格式，用于后续上传。
这里要注意的是，保存成TIFF格式的时候，要以LZW形式压缩，并选择扔掉图层，不然的话，TIFF会很大，影响后续上传。
单个插图文件的大小不应大于10MB。
三、字体要求Arial或Times，英文论文中不能出现中文，且全篇要保证统一字体。
对于图片中字体的大小没有明确的规定，但是要保证同一类型的图片大小相同，一般字体最小是6号，最大是14号，在这个范围内的都可以。
四、关于图片大小的调节，点击PS菜单栏上的图像>图像大小，在文档大小处，调整图片的宽度，在约束比例处打勾，软件就会自动调整图片的高度了。
SCI论文作图组合排版格式
几个需要注意的原则：1、逻辑图片的目的是更好地反应实验结果，因此图片的组合要进口文章的思路和逻辑，把说明同一个问题的图组合在一起。
如果一个结果同时有实验照片又有统计图，先放实验照片再放统计图。
2、层次往往同一个结论，有些期刊会要求你用多种实验手段(如蛋白表达，除了WB，还要求免疫荧光)或者多个模型验证(如多株细胞)，这种时候就会出现一个结果，有大量类似的图片的情况。
文章中只要放代表性的一套数据就可以了，其他另外整理，放在补充材料里。
3、美观美观的主要表现为让人一眼看上去很舒服。
主要体现在清晰、格式、整齐、紧凑。
清晰：主要是分辨率的问题，之前说过很多，这里不再赘述。
格式：对于数据作图，图中的标示/说明文字一定要清楚，同一张图(甚至所有图)的风格要一致。
主要体现在：①字体(如都用Times New Roman字体);②字号;③标示性的标记要统一(如标记2组数据之间有显著性差异，要么都在两组间划直线，要么都用水平的括号)。
各个小图的序号(一般用ABC…标示)，要用比图中的字稍大2号的字体，建议加粗体。
图片的背景，一般用白色，其他颜色的背景可能会影响图片的打印质量。
整齐：图片的排列要有规律，而且最好为方形，尽量避免缺角或者缺块的情况。
如：紧凑：图与图之间的距离不要太宽，除非是为了排版需要。
下面介绍几个图片的组合排版软件：1、Powerpoint说到好用的图片组合排版软件，第一位非PPT莫属!老谈自己也很喜欢用PPT来拼图。
首先软件的普及性非常广，几乎是个电脑都会装有PPT(不用担心临时需要修改图片却找不到源文件处理时的软件)。
其次，非常的简单易用(相信小伙伴们都深有体会)，不得不说，PPT是一个伟大的创造!再者，修改很方便，直接点击需要修改的部件就可以进行一系列的修改了。
但是它也有缺点。
照片/图片插入/复制到PPT后，导出来的时候分辨率可能会有损失，要挽救分辨率，需要把PPT通过另存为PDF再转成图片(这时还可以设置分辨率)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– 方法1：PowerPoint中的“图片另存为” – 方法2：Photoshop中的“另存为” – 方法3：Windows画图程序中的“另存为”
• 实例操作
11
操作实例：将图片转换成tif格式
12
Our time is short. 我们的时间很短暂。 My strength is yours. 我的力量便是你的~~~
Excel，SPSS，Origin
矢量图，可转位图
引用文献中的图片 网上下载的图片
位图
Word绘制的示意图 流程图，地图
矢量图，可转位图
化学式 分子模拟软件 蛋白质三维构象模拟软件 AutoCAD做的结构图
矢量图，可转位图
9
图片的类型和格式
二、图片的格式转换
10
图片的格式转换
• 论文提交时，一般要求上传图片的格式 为.jpg或.tif或.eps，参考杂志的投稿说明。
By 利爪德鲁伊
13
• 科研工作中常用的矢量图主要有：
– 示意图 – 数据图（excel等数据处理软件做的图） – 化学结构式
8
科研工作中原始图片的来源
原始图片的来源 相机 附有摄像装置的仪器
仪器的工作站软件 数据处理软件 屏幕截图，另存图片
示意图，手绘图
软件模拟图
例子图Βιβλιοθήκη 类型摄影资料位图显微镜 共聚焦显微镜
位图
高效液相色谱，红外色谱 位图or矢量图
5
位图和矢量图放大10×10倍后
位图
矢量图
6
操作实例：位图和矢量图的区别
• 位图放大后会出现马 赛克，图像变模糊。
• 矢量图放大不会出现 马赛克，图像依然清 晰。
• 操作实例1
Sample
Sample
7
位图和矢量图
• 科研工作中，位图:矢量图≈7:3，即用到的 位图多一些。
– 矢量图转化为位图——容易，效果好 – 位图转化为矢量图——比较难，效果不好
3
图片的类型和格式
一、位图和矢量图的概念
4
图片的类型和格式
图片类型 位图 矢量图
图片格式（图片文件的扩展名）
.jpg .tif .psd .bmp .png
.wmf .emf .eps .cdx
• 位图放大后会出现马赛克（图像变模糊），矢量图放大不会出现马赛克。 • 论文提交时一般要求图片格式为.jpg或.tif或.eps，可使用相关软件来转换格式。
图片的类型和格式
1
本讲内容
• 位图和矢量图 • 科研工作中原始图片的来源 • 图片的格式转换方法
2
本讲的相关配置
• 操作系统和主题：WIN7 Home Basic • 屏幕分辨率：1024×768 • 办公软件：Microsoft Office 2010 • 作图软件：Photoshop CS5 • 图片查看工具：ACDSee 12.0
