电气控制技术与应用-习题与解答(三)
电气控制技术与应用
习题与解答（一）一、填空题1.低压电器按照它的职能不同可分为控制电器和保护电器两类。
由此可知，交流接触器属于控制类电器，熔断器属于保护类电器。
2.接触器可分为交流和直流两类，它们都是由电磁铁和触头两个主要部分组成，利用电磁铁的吸引力而动作。
接触器具有失压保护功能。
3.HZ10-100/3是组佥开关的型号。
型号中“ 100”表示额定电流为100A，“3”表示极数4.用热继电器对电动机进行保护，其整定电流值应由电动机的额定电流来确定。
热继电器可以用来防止电动机因过载而损坏，不能用来对电动机进行失压保护。
5.可以用中间继电器来扩大控制回路的数目。
中间继电器是把一个输入信号变成为多个输出信号的继电器。
6.磁力启动器通常由接触器、热继电器、按纽等部分组成。
7.自动空气开关在电路发生短路、过载和失压等故障时，能自动切断故障电路。
采用自动空气开关可对电动机实行无熔断器保护，因而可以避免电动机因熔丝熔断而引起的故障。
8.刀开关又简称闸刀，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生电9.中间继电器的结构和原理和接触器相同，故也称为接触器式继电器。
其各对触头允许通过的电流是相同的，额定电流一般为5A。
10.JW2型行程开关是一种具有双断点快速动作的微动开关。
11.气囊式时间继电器要调整其延时时间可改变进气旦的大小，进气快则延时时间短，反之则延时时间长12.电流继电器的吸引线圈应串联在主电路中。
欠电流继电器在主电路通过正常工作电流时，动铁心已经被吸合，当主电路的电流低于其整定电流时，动铁心才被释放。
电流继电器的文字符号是KA13.电动机的正反转控制电路，其实就是正转控制与反转控制电路的组合。
但在任何时候只允许其中一组电路工作，因此必须进行互锁，以防止电源短路14.“JR16-20/3D”是表示热继电器，“20”表示额定电流为20A，“3”表示三相式热继电器，“D”表示具有差动断相保护机构。
它可以用来对三角形接法的电动机进行有效的保护。
(完整版)电气控制与PLC应用习题及答案
《电气控制与PLC》习题集目录第一章 (2)第一章参考答案 (4)第二章 (12)第二章参考答案 (15)第三章 (20)第三章参考答案 (21)第四章 (24)第四章参考答案 (24)第五章 (28)第五章参考答案 (28)第六章 (33)第六章参考答案 (35)第七章 (36)第七章参考答案 (42)第八章 (44)第八章参考答案 (46)第九章 (47)第九章参考答案 (48)第一章1. 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎样区分电压线圈与电流线圈?2. 三相交流电磁铁有无短路环，为什么?3. 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？4. 交流、直流接触器是以什么来定义的?交流接触器的额定参数中为何要规定操作频率?5. 接触器的主要技术参数有哪些?其含义是什么?6. 如何选用接触器?7. 交流、直流电磁式继电器是以什么来定义的?8. 电磁式继电器与电磁式接触器在结构上有何不同?9. 何为电磁式继电器的吸力特性与反力特性?它们之间应如何配合?10. 电磁式继电器的主要参数有哪些?其含义如何?11. 过电压继电器、过电流继电器的作用是什么?12. 中间继电器与接触器有何不同?13. 何为通用电磁式继电器?14. 如何选用电磁式继电器?15. 星形联结的三相异步电动机能否采用两相热继电器来做断相与过载保护，为什么?16. 三角形联结的三相异步电动机为何必须采用三相带断相保护的热继电器来做断相与过载保护？17. 熔断器的额定电流、熔体的额定电流、熔体的极限分断电流三者有何区别?18. 热继电器、熔断器的保护功能有何不同?19. 能否用过电流继电器来做电动机的过载保护，为什么?20. 如何选用电动机过载保护用的热继电器?21. 低压断路器具有哪些脱扣装置?各有何保护功能?22. 如何选用塑壳式断路器?23. 电动机主电路中接有断路器，是否可以不接熔断器，为什么?24. 行程开关与接近开关工作原理有何不同?25. 速度继电器的释放转速应如何调整?26. 交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?27. 电弧是如何产生的?对电路有何影响?常用的灭弧方法有哪些?28. 为什么刀开关在安装时手柄方向必须向上?使用时如何接线?29. 从结构特征上如何区分直流接触器与交流接触器?30. 线圈电压为220V的交流接触器，误接人380V交流电源上会发生什么问题?为什么?31. 两只线圈电压为220V的交流接触器能否串联后接入440V交流电源上?为什么?若将损坏的接触器灭弧罩取下，接触器是否还可继续使用，为什么?32. 交流接触器线圈断电后，衔铁不能立即释放，从而使电动机不能及时停止。
《电气控制与PLC应用技术》习题解答田效伍
第1章常用低压电器1-1 什么是低压电器? 常用的低压电器有哪些？答：低压电器是指使用在交流额定电压1200V、直流额定电压1500V及以下的的电路中，根据外界施加的信号和要求，通过手动或自动方式，断续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、检测、保护、变换和调节的电器。
常用的低压电器有刀开关、低压断路器、转换开关、熔断器、接触器、继电器、按钮、行程开关等。
1-2 电磁式低压电器有哪几部分组成?说明各部分的作用。
答：电磁式低压电器一般由电磁机构和触头系统组成。
电磁机构是电磁式低压电器的检测部分，接受外界输入的信号，通过转换、放大与判断做出一定的反应；触头系统是执行机构，受电磁机构控制，用于输出相应的指令，实现控制的目的。
1-3 灭弧的基本原理是什么？低压电器常用的灭弧方法有哪几种？答：灭弧时可通过增大电弧长度、冷却弧柱、把电弧分成若干短弧等使电弧熄灭，灭弧装置就是根据这些原理设计的。
常用的灭弧方法有电动力吹弧、磁吹灭弧、栅片灭弧等。
1-4 熔断器有哪些用途？一般应如何选用？在电路中应如何连接？答：熔断器是一种广泛应用的简单有效的保护电器，在电路中主要用于短路保护，特殊情况下用于过载保护。
熔断器的主体是低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。
熔断器的类型很多，按结构形式可分为瓷插式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。
在选用熔断器时，应根据被保护电路的需要，首先确定熔断器的型式，然后选择熔体的规格，再根据熔体确定熔断器的规格。
1-5 交流接触器主要由哪些部分组成？在运行中有时产生很大的噪音，试分析产生该故障的原因。
答：交流接触器主要由电磁机构、主触点和熄弧系统、辅助触点、反力装置、支架和底座等部分组成。
交流接触器在运行中噪音突然急剧增大时，往往是由于交流电磁机构中铁芯端面镶嵌的短路环断路或脱落所致。
交流电磁铁由于通入的是交流电，其电磁吸力在0（最小值）～F m（最大值）之间变化。
电气控制与PLC应用-陈建明(第三版)习题解答
第1章时常使用矮压统制电器之阳早格格创做习题与思索题1.何谓电磁式电器的吸力个性与反力个性？吸力个性与反力个性之间应谦足何如的协共关系？问：分歧的电磁机构，有分歧的吸力个性.电磁机构动做时，其气隙δ是变更的，.对付于曲流电磁机构：其励磁电流的大小与气隙无关，衔铁动做历程中为恒磁动势处事，根据磁路定律，式中Rm为气隙磁阻，则，电磁吸力随气隙的缩小而减少，所以吸力个性比较陡峭.对付于接流电磁机构：设线圈中加电压U稳定，接流电磁线圈的阻抗主要决断于线圈的电抗，若电阻忽略不计，则，，当电压频次f、线圈匝数N、中加电压U为常数时，气隙磁通Φ也为常数，即励磁电流与气隙成正比，衔铁动做历程中为恒磁通处事，但是思量到漏磁通的效率，其电磁吸力随气隙的缩小略有减少，所以吸力个性比较仄坦.为了包管衔铁能坚韧吸合，反效率力个性必须与吸力个性协共佳.正在所有吸合历程中，吸力皆必须大于反效率力，即吸力个性下于反力个性，但是不克不迭过大或者过小，吸力过大时，动、静触头交战时以及衔铁与铁心交战时的冲打力也大，会使触头战衔铁爆收弹跳，引导触头的熔焊或者废弃，效率电器的板滞寿命；吸力过小时，会使衔铁疏通速度降矮，易以谦足下支配频次的央供.果此，吸力个性与反力个性必须协共恰当，才有帮于电器本能的革新.正在本量应用中，可安排反力弹簧或者触头初压力以改变反力个性，使之与吸力个性有良佳协共，拜睹问案图1所示.1曲流电磁铁吸力个性；2接流电磁铁吸力个性；3反力个性问案图1 F/Iδ2.单相接流电磁机构为什么要树坐短路环？它的效率是什么？三相接流电磁铁要可拆设短路环？问：由于单相接流交战器铁心的磁通是接变的，故当磁通过整时，电磁吸力也为整，吸合后的衔铁正在反力弹簧的效率下将被推开，磁通过整后电磁吸力又删大，当吸力大于反力时，衔铁又被吸合.那样便使衔铁爆收热烈的振荡战噪声，以至使铁心紧集.果此，接流交战器铁心端里上皆拆置一个铜制的短路环.短路环将铁心端里分开成二部分，当接变磁通脱过短路环所包抄的截里积S2正在短路环中爆收涡流时，根据电磁感触定律，此涡流爆收的磁通Φ2正在相位上降后于短路环中铁心截里S1中的磁通Φ1，由Φ1、Φ2爆收的电磁吸力为F1、F2，效率正在衔铁上的合成电磁吸力是F1+F2，只消此合力末究大于其反力，衔铁便不会爆收振荡战噪声.拜睹问案图2所示.问案图2对付于三相接流电而止，果为三相不可能共时为整.便相称于所有电磁铁磁通不过整面，磁场不会消得，衔铁便不会振荡.故无须加拆短路环.3.从结构个性上怎么样区别接流、曲流电磁机构？问：接流交战器的线圈通以接流电，将爆收涡流战磁滞耗费，使铁心收热.为缩小铁益，铁心用硅钢片冲压而成.为便于集热，线圈搞成短而细的筒状绕正在骨架上.曲流交战器的线圈通以曲流电，铁心中不会爆收涡流战磁滞耗费，所以不会收热.为便当加工，铁心用整块钢块制成.为使线圈集热良佳，常常将线圈绕制死少而薄的筒状.4.接流电磁线圈通电后，衔铁万古间被卡不克不迭吸合，会爆收什么成果？问：衔铁正在吸合历程中，接流励磁线圈的电流与气隙成正比，当线圈通电瞬间，衔铁尚已吸适时，气隙较大，电流将达到吸合后额定电流的5~15倍，如果衔铁万古间被卡不克不迭吸合，简单废弃线圈.5.接流电磁线圈误接进曲流电源，曲流电磁线圈误接进接流电源，会爆收什么问题？为什么？问：接流电磁线圈接进曲流电源时会通过很大的电流，很快会废弃.果为接流线圈对付接流电有感抗，而对付曲流电不感抗，接流线圈惟有很小的曲流电阻，所以会通过很大的电流.若将曲流电磁线圈误接进接流电源上，交战器将不克不迭仄常处事.果阻抗删大，电流减小，吸力缺乏，不克不迭吸合，线圈电流降不下去.别的，曲流电磁铁铁心采与整块钢制成，接流电磁场会引导铁心中爆收较大的涡流，引导铁心战线圈收热.6.线圈电压为220V的接流交战器，误接进380V接流电源会爆收什么问题？为什么？问：接进380V的电压近近超出它的额定电压220V，线圈电流将大大减少，线圈赶快收热最后引导废弃.7.交战器是何如采用的？主要思量哪些果素？问：最先，根据电路中背载电流的种类采用交战器的典型.接流背载应采用接流交战器，曲流背载应采用曲流交战器，如果统制系统中主假如接流背载，而曲流电效果或者曲流背载的容量较小，也可皆采用接流交战器去统制，但是触面的额定电流应选得大一些.主要思量果素有：交战器的额定电压、交战器的额定电流、电磁线圈的额定电压、触头数目、额定支配频次.8.二个相共的接流线圈是可串联使用？为什么？问：正在接流统制线路中，不克不迭串连接进二个电器线圈.果为每个线圈上所调配到的电压与线圈阻抗成正比，二个电器动做总有先后，先吸合的电器，磁路先关合，其阻抗比出吸合的电器大，电感隐著减少，线圈上的电压也相映删大，故出吸合电器的线圈的电压达不到吸合值.共时电路电流将减少，有大概废弃线圈.果此，二个电器需要共时动做时，线圈应并联对接.9.时常使用的灭弧要领有哪些？问：当开关电器的触头分散时，触头间的距离很小，触头间电压纵然很矮，但是电场强度很大（E=U/d），正在触头表面由于强电场收射战热电子收射爆收的自由电子，渐渐加速疏通，并正在间隙中不竭与介量的中本量面爆收碰碰游离，使自由电子的数量不竭减少，引导介量被打脱，引起弧光搁电，弧隙温度剧删，爆收热游离，不竭有洪量自由电子爆收，间隙由绝缘形成导电通讲，电弧持绝焚烧.为了加速电弧燃烧，常采与以下灭弧要领：①电能源灭弧；②灭弧栅灭弧；③磁吹灭弧等.10.熔断器的额定电流、熔体的额定电流战熔体的极限分断电流三者有何辨别？问：熔断器的额定电流是指所拆熔体额定电流的最大值；熔断体的额定电流是正在确定条件下，熔断体不妨少久拆载而不使本能降矮的电流；熔断体的极限分断电流是指正在确定的使用战本能条件下，熔断体正在确定电压下不妨分断的预期电流的极限值，必须大于线路中大概出现的最大短路电流，可则便不克不迭赢得稳当的短路呵护.11.怎么样安排电磁式继电器的返回系数？问：继电器的释搁值x1与吸合值x2之比k= x1/ x2称为继电器的返回系数.k值是不妨安排的，可通过安排释搁弹簧的紧紧程度（拧紧时，x1与x2共时删大，k删大；搁紧时，k减小）或者安排铁心与衔铁间非磁性垫片的薄薄（删薄时x1删大，k 删大；减薄时k减小）去达到.12.电气统制线路中，既拆设熔断器，又拆设热继电器，各起什么效率？是可相互代用？问：二者不克不迭相互替换，热继电器战熔断器正在电路中的呵护效率是不相共的.热继电器只搞少久的过载呵护，而熔断器是搞宽沉过载战短路呵护，果此一个较完备的呵护电路，特天是电效果统制电路，该当二种呵护皆具备.13.热继电器正在电路中的效率是什么？戴断相呵护战不戴断相呵护的三相式热继电器各用正在什么场合？问：热继电器（FR）主要用于电力拖动系统中电效果背载的过载呵护.热继电器的采用主要根据电效果定子绕组的联结办法去决定热继电器的型号，正在三相同步电效果电路中，对付Y 对接的电效果可选二相或者三相结构的热继电器，普遍采与二相结构的热继电器，即正在二相主电路中串接热元件.对付于三相感触电效果，定子绕组为Δ对接的电效果，必须采与戴断相呵护的热继电器.14.时间继电器战中间继电器正在电路中各起什么效率？问：时间继电器用去统制电器延时通断.中间继电器真量上是一种电压继电器，它的个性是触头数目较多，电流容量可删大，起到中间搁大（触头数目战电流容量）的效率.15.什么是主令电器？时常使用的主令电器有哪些？问：主令电器是正在自动统制系统中收出指令或者旗号的电器，用去统制交战器、继电器或者其余电器线圈，使电路接通或者分断，进而达到统制死产板滞的脚段.主令电器应用广大、种类繁琐.按其效率可分为：按钮、路程开关、靠近开关、万能变换开关、主令统制器及其余主令电器（如足踩开关、钮子开关、慢停开关）等.16.试为一台接流380V、4kW（cosφ=0.88）、Δ对接的三相笼型同步电效果采用交战器、热继电器战熔断器.问：最先根据三相同步电效果的功率估计公式式中，U为三相电源的线电压(V)；I为电效果的线电流(A)；cosφ为电效果的功率果数.估计出电效果额定电流IN为交战器采用：接流交战器；额定电压380V；额定电流10A；电磁线圈额定电压110V/127V/220V/380V之中选一；参照型号为CJ2010.热继电器采用：戴断相呵护的热继电器；热继电器的整定电流7.2A；热继电器的额定电流20A；参照型号为JR3620.熔断器采用：有挖料启关管式熔断器；熔体额定电流IRN≥(1.5~2.5)IN = 2.5×6.9 = 17.25A，选20A；熔体额定分断电流120kA；熔断器额定电流40A；熔断器额定电压380V；参照型号为RT1640.第2章电气统制线路的基根源基本则战基础关节习题与思索题1.自锁关节何如组成？它起什么效率？并具备什么功能？问：正在连绝统制中，将交战器的常开辅帮触头QA与自复位开用按钮SF并联，即可产死自锁关节.当开用按钮SF 紧开后，交战器QA的线圈通过其辅帮常开触头的关合仍继启脆持通电，进而包管电效果的连绝运止.那种依赖交战器自己辅帮常开触头而使线圈脆持通电的统制办法，称自锁或者自保.起到自锁效率的辅帮常开触头称自锁触头.所以自锁关节的功能便是正在开用按钮紧开后，不妨脆持交战器线圈背去通电，使电效果连绝运止.2.什么是互锁关节？它起到什么效率？问：统制线路央供QA1与QA2不克不迭共时通电时，为此央供线路树坐需要的联锁关节.将其中一个交战器的常关触头串进另一个交战器线圈电路中，则所有一个交战器先通电后，纵然按下好同目标的开用按钮，另一个交战器也无法通电，那种利用二个交战器的辅帮常关触头互相统制的办法，喊电气互锁，或者喊电气联锁.起互锁效率的常关触头喊互锁触头.复合按钮的常关触头共样也可起到互锁的效率，那样的互锁喊板滞互锁.利用成对付使用的板滞联锁交战器，加上电气互锁，可产死板滞、电气单沉互锁.互锁关节的效率便是预防QA1与QA2共时通电制成电源短路等伤害.3.分解如图250所示线路中，哪种线路能真止电效果仄常连绝运止战停止？哪种不克不迭？为什么？（a）（b）（c）（d）（e）（f）图250 习题3图问：（c）战（f）能真止电效果仄常连绝运止战停止，果为按下SB1，交战器KM线圈通电并自锁，电效果连绝运止；按下SB，KM线圈断电，电效果停止.其余则不克不迭，果为图（a）交战器KM线圈不克不迭得电，故不克不迭开用；图（b）能开用连绝运止，但是不克不迭切断交战器线圈供电，即不克不迭停止；图（d）会引起电源短路；图（e）线圈不克不迭脆持连绝通电.（图中，SB1为开用按钮开关，SB为停止按钮开关.）4.试采与按钮、刀开关、交战器战中间继电器，绘出同步电效果面动、连绝运止的混同统制电路.动按钮开关；SF2为连绝运止开用按钮开关；SF1为连绝运止停止按钮开关.问案图55.试安排用按钮战交战器统制同步电效果的开用、停止，用推拢开关采用电效果转化目标的统制线路（包罗主电路、统制回路战需要的呵护关节）.转开用推拢按钮开关；SF3为反转开用推拢按钮开关；SF1为停止按钮开关.问案图66.电器统制线路时常使用的呵护关节有哪些？各采与什么电器元件？问：电气统制线路时常使用的呵护关节有以下几种.①短路呵护：采与熔断器或者断路器.短路时熔断器的熔戚熔断或者断路器脱扣，切断电路起呵护效率.②电效果少久过载呵护：采与热继电器或者断路器.由于热继电器或者断路器的单金属片的热惯性较大，纵然收热元件流过几倍于额定值的电流，热继电器或者断路器也不会坐时动做.果此正在电效果开用时间不太少的情况下，热继电器或者断路器不会动做，惟有正在电效果少久过载时，热继电器才会动做，用它的常关触头使统制电路断电.③过流呵护：过电流普遍比短路电流要小.采与过电流继电器或者断路器战交战器协共使用.④短电压、得电压呵护：通过交战器的自锁关节去真止.当电源电压由于某种本果而宽沉短电压或者得电压(如停电)时，交战器断电释搁，电效果停止转化.当电源电压回复仄常时，交战器线圈不会自止通电，电效果也不会自止开用，惟有正在支配人员沉新按下开用按钮后，电效果才搞开用.⑤互锁呵护：将其中一个交战器的常关触头串进另一个交战器线圈电路中，则所有一个交战器先通电后，纵然按下好同目标的开用按钮，另一个交战器也无法通电.⑥断相呵护（采与戴断相呵护的热继电器或者其余断相呵护拆置）、泄电呵护（采与结余电震动做呵护器或者结余电震动做断路器等）、人身仄安呵护（如电机中壳接天，白中靠近开关等）等等.7.为什么电效果要设整电压战短电压呵护？问：整电压呵护的脚段是预防电气设备不料得电后果复电而引导电效果不料自止开用.树坐了整电压呵护关节，则电气设备不料得电再上电后，必须通过再次开用，电效果才搞运止.短电压呵护的脚段是预防当电源电压降矮时而引导电效果爆收障碍.当电源电压低沉到电效果额定电压的80%以下后，将引导电效果果转矩缺乏而转速低沉，以致志愿停转，使电效果果堵转而废弃.8.正在有自动统制的机床上，电效果由于过载而自动停车后，有人坐时按开用按钮，但是不克不迭开车，试证明大概是什么本果？问：电效果的统制电路中，普遍将热继电器的常关触头串联正在统制回路中而起到过载呵护的效率.电效果少久过载时，热继电器动做，常关触头断开切断统制回路供电.由于单金属片热惯性的本果，执继电器要通过一段时间的热却后，常关触头才可回复常关.果此，若正在此前按下开用按钮，由于热继电器的常关触头还已回复常关，统制回路仍旧处于断开状态，所以电效果不克不迭动做.其余，如果热继电器树坐正在脚动复位，纵然单金属片热却下去，也不克不迭复位，惟有按下脚动复位按钮，热继电器才搞复位.如果使用了断路器动做电效果热过载呵护拆置，一朝断路器果热过载脱扣，断路器是不会自动复位的，必须等单金属片热却后沉新合闸.9.试安排电器统制线路，央供：第一台电效果开用10s 后，第二台电效果自动开用，运止5s后，第一台电效果停止，共时第三台电效果自动开用，运止15s后，局部电效果停止.问：安排统制电路图如问案图7所示.问案图7—主电路10.供油泵背二处场合供油，油皆达到确定油位时，供油泵停止供油，只消有一处油缺乏，则继启供油，试用逻辑安排法安排统制线路.问：由2个液位开关BG1、BG2分别检测2处油位，油泵的运止由交战器QA1统制，由2个液位开关统制交战器QA1的通断.设液位开关的触头正在油位已达到时关合，达到时断开，则根据题目央供，可列出交战器通电状态的真值表，如问案表4所示.问案表4BG1 BG2 QA1 00 0 01 1 10 1 1 1 1根据真值表可列出交战器QA1通电的逻辑函数式为根据上式截止可绘出统制电路如问案图8所示，图中液位开关状态为油位达到时的状态.11. 简化图251所示统制电路.（a ）逻辑表白式为简化后的统制电路如问案图9所示. 图251 习题11图 （a ）（b ）（c ） BG1 QA1BG2问案（b ）逻辑表白式为简化后的统制电路如问案图10所示.（c ）逻辑表白式为简化后的统制电路如问案图11所示.12. 电厂的闪光电源统制电路如图252所示，当爆收障碍时，事变继电器KA 通电动做，试分解旗号灯收出闪光的处事本理.问案图11 KM1KA1 KA3KA2 KM2问案图9 KA1KMKA2 KA3图252 习题12图问：当爆收障碍时事变继电器KA通电动做，KA常开触头关合.通电延常常间继电器KT1通电，KT1瞬动触头关合，指示灯HL明；延时一段时间T1后，KT1通电延时关合触头关合，断电延常常间继电器KT2通电，KT2断电延时触头坐时挨开，时间继电器KT1断电，KT1通电延时关合触头KT1战瞬动触头KT1坐时断开，时间继电器KT2断电，共时指示灯HL灭；延时一段时间T2后，KT2断电延时关合触头复位关合，时间继电器KT1再次通电，指示灯HL再次明起.沉复上述历程，不竭循环，障碍指示灯按明T1、灭T2时间隔断闪烁.第5章 S7200 PLC的指令系统习题与思索题1.S7200指令参数所用的基础数据典型有哪些？问：S7200 PLC的指令参数所用的基础数据典型有1位布我型(BOOL)、8位无标记字节型(BYTE)、8位有标记字节型(SIMATIC模式仅限用于SHRB指令)、16位无标记整数(WORD)、16位有标记整数(INT)、32位无标记单字整数(DWORD)、32位有标记单字整数(DINT)、32位真数型(REAL).真数型(REAL)是依照ANSI/IEEE 7541985尺度(单细度)的表示要领确定.2~255字节的字符串型（STRING）2.坐时I/O指令有何个性？它应用于什么场合？问：坐时指令允许对付输进战输出面举止赶快战间接存与.当用坐时指令读与输进面的状态时，相映的输进映像寄存器中的值并已爆收革新；用坐时指令考察输出面时，考察的共时，相映的输出映像寄存器的真量也被刷新.由于坐时支配指令针对付的是I/O端心的数字输进战数字输出旗号，所以它们的位支配数天面只可是物理输进端心天面Ix.x战物理输出端心天面Qx.x.3.逻辑堆栈指令有哪些？各用于什么场合？问：搀纯逻辑指令，西门子称为逻辑堆栈指令.主要用去形貌对付触面举止的搀纯对接，并不妨真止对付逻辑堆栈搀纯的支配.搀纯逻辑指令包罗：ALD、OLD、LPS、LRD、LPP战LDS.那些指令中除LDS中，其余指令皆无支配数.那些指令皆是位逻辑指令.栈拆载与指令ALD用于将并联子搜集串联起去.栈拆载或者指令OLD用于将串联子搜集并联起去.逻辑推进栈指令LPS，正在梯形图中的分支结构中，用于死成一条新的母线，左侧为主控逻辑块时，第一个完备的从逻辑止今后处开初.逻辑读栈指令LRD，正在梯形图中的分支结构中，当左侧为主控逻辑块时，该指令用于开初第二个战后边更多的从逻辑块.逻辑栈弹出指令LPP，正在梯形图中的分支结构中，用于回复LPS指令死成的新母线.拆进堆栈指令LDS，复制堆栈中的第n级值，并将该值置于栈顶.本栈中各级栈值依次下移一级，栈底值被推出栈而拾得.4.定时器有几种典型？各有何个性？与定时器相关的变量有哪些？梯形图中怎么样表示那些变量？问：S7200系列PLC的主机有256个定时器T0~T255，分为三种典型，每种典型的时间辨别率（或者称为时基/时间删量/时间单位）又分为三种，如下表所示.(1)接通延时定时器指令TON，用于接通简朴隔断定时.(2)有影象接通延时定时器指令TONR，用于乏计若搞个时间隔断.只可用复位指令举止复位支配，使目前值浑整.(3)断开延时定时器指令TOF，用于断开后的简朴隔断定时.与定时器相关的变量有：一个16位的目前值寄存器，用以存搁计时乏计的目前值（INT，最大计时值32767，单位ms或者10ms或者100ms，与决于时间辨别率）；一个16位的预设值寄存器，用以存搁定常常间的预设值PT（INT）；一位状态位（BOOL），用以反映定时器的定常常间是可达到的状态，称为定时器位.使能输进IN，用于统制定时器的处事状态.5.计数器有几种典型？各有何个性？与计数器相关的变量有哪些？梯形图中怎么样表示那些变量？问：典型：S7200系列PLC的计数器指令有二大类：通用计数器指令战下速计数器指令.通用计数器指令有3种：删计数器指令CTU、减计数器指令CTD战删减计数器指令CTUD.个性：(1)删计数器指令CTU每当删计数输进CU爆收一次从OFF到ON的变换（正跳变降下沿）时，该计数器的目前值便减少1.如果目前值Cxxx≥预设值PV，则计数器位=ON；可则，计数器位=OFF.目前值达到预设值后继启计数，计数目前值到最大值（32,767）时，计数器停止.当复位输进R接通或者真止复位指令时，计数器被复位，计数器位=OFF，目前值=0.(2)删减计数器指令CTUD利用LD拆载预设值.当拆载输进LD接通时，计数器复位，计数器位=OFF，目前值=预设值PV.每当减计数输进CD爆收一次从OFF到ON的变换（正跳变降下沿）时，该计数器的目前值便减1.计数目前值到0时，计数器停止，计数器位=ON，目前值=0.利用复位指令复位时，CTD计数器位形成OFF，目前值形成0（课本P131有误）.(3)减计数器指令CTD每当删计数输进CU爆收一次从OFF到ON的变换时，该计数器的目前值便删1；每当减计数输进CD爆收一次从OFF到ON的变换时，该计数器的目前值便减1.如果目前值Cxxx≥预设值PV，则计数器位=ON；可则，计数器位=OFF.目前值达到预设值后继启计数(删或者减).当删计数达到最大值（32,767）时，正在删计数输进端CU的下一个降下沿引导目前计数值绕回到最小值（32,768）.共样，计数达到最小值（32,768）时，减计数输进端CD的下一个降下沿会引导目前计数值绕回到最大值（32,767）.所以，CTUD是一个循环计数器，计数范畴从32768~+32767.当复位输进R接通或者真止复位指令时，该计数器被复位.复位时，计数器位=OFF，目前值=0.与计数器有关的变量及正在梯形图中的表示要领：计数器天面：C0~C255，常数计数器目前值：C0~C255，INT型计数器的预设值（PV）：INT型计数器位：C0~C255，BOOL型删/减计数旗号输进：能流，BOOL型复位输进：能流，BOOL型拆载旗号输进：能流，BOOL型6.分歧辨别率的定时器的目前值是怎么样刷新的？。

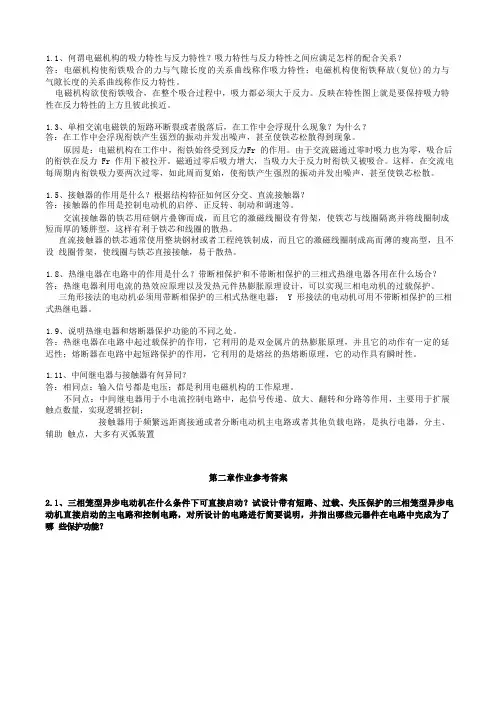

《电气控制与plc应用技术》课后习题答案(全)
1.1、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此挨近。
1.3、单相交流电磁铁的短路环断裂或者脱落后，在工作中会浮现什么现象？为什么？答：在工作中会浮现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr 的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力 Fr 作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
1.5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或者工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
1.8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器； Y 形接法的电动机可用不带断相保护的三相式热继电器。
1.9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
《电气控制与PLC应用(第四版)》课后习题解答
《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。
交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。
电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。
1-2 三相交流电磁铁有无短路环，为什么？答：三相交流电磁铁无短路环。
三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120º，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。
1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。
直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。
1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。
对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。
1-6 交流接触器与直流接触器有哪些不同？答：1）直流接触器额定电压有：110、220、440、660V，交流接触器额定电压有：127、220、380、500、660V。
2）直流接触器额定电流有40、80、100、150、250、400及600A；交流接触器额定电流有10、20、40、60、100、150、250、400及600A。
电气控制技术与应用-习题与解答(一)
习题与解答（一）一、填空题1和保护电器两类。
由此可知，交流接触器属于控制类电器，熔断器属于保护类电器。
2．接触器可分为交流和直流两类，它们都是由电磁铁和触头两个主要部分组成，利用电磁铁的吸引力而动作。
接触器具有失压保护功能。
3．HZ10-100/3是组合开关的型号。
型号中“100”表示额定电流为100A，“3”表示极数。
4．用热继电器对电动机进行保护，其整定电流值应由电动机的额定电流来确定。
热继电器可以用来防止电动机因过载而损坏，不能用来对电动机进行失压保护。
5．可以用中间继电器来扩大控制回路的数目。
中间继电器是把一个输入信号变成为多个输出信号的继电器。
6．磁力启动器通常由接触器、热继电器、按纽等部分组成。
7．自动空气开关在电路发生短路、过载和失压等故障时，能自动切断故障电路。
采用自动空气开关可对电动机实行无熔断器保护，因而可以避免电动机因熔丝熔断而引起的故障。
8．刀开关又简称闸刀，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生电。
9．中间继电器的结构和原理和接触器相同，故也称为接触器式继电器。
其各对触头允许通过的电流是相同的，额定电流一般为5A。
10．JW2型行程开关是一种具有双断点快速动作的微动开关。
11．气囊式时间继电器要调整其延时时间可改变进气口的大小，进气快则延时时间短，反之则延时时间长。
12．电流继电器的吸引线圈应串联在主电路中。
欠电流继电器在主电路通过正常工作电流时，动铁心已经被吸合，当主电路的电流低于其整定电流时，动铁心才被释放。
电流继电器的文字符号是KA。
13．电动机的正反转控制电路，其实就是正转控制与反转控制电路的组合。
但在任何时候只允许其中一组电路工作，因此必须进行互锁，以防止电源短路。
14．“JR16-20/3D”是表示热继电器，“20”表示额定电流为20A，“3”表示三相式热继电器，“D”表示具有差动断相保护机构。
它可以用来对三角形接法的电动机进行有效的保护。
15．行程开关既可以用来控制工作台的行程长度，又可作为工作台的极限位置保护。
电气控制习题和答案解析
习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。
（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。
（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。
（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。
（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。
（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。
（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。
①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。
①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。
① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。
①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。
①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。
①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。
（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。
（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。
电气控制技术及应用期末考试卷及答案(高职)
《电气控制技术及应用》期末考核试卷一、填空题 (每空2分，满分20分。
)1、接触器的触点中用于通断较大电流电路、用于通断小电流的电路。
2、电磁机构主要由和构成。
3、实现多地点的起停控制时，常开按钮要；常闭按钮要连接。
4、速度继电器KS常用于笼型异步电动机的控制。
5、熔断器RU应与保护电路应连接。
6、交流接触器的铁心用E形叠压而成，用来减少铁心的和涡流损耗。
二、选择题(每题2分，满分40分)1、交流接触器短路环的作用是（）。
A、短路保护B、消除铁心振动C、增大铁心磁通D、减少铁心磁通2、HH系列刀开关采用储能分合闸方式，主要是为了（）。
A、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度3、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（）三极刀开关。
A、1倍B、3倍C、5倍D、7倍4、DZ5-20型低压断路器的热脱扣器用于（）。
A、过载保护B、短路保护C、欠电保护D、失压保护5、熔体的熔断时间与（）。
A、电流成正比B、电流成反比C、电流的平方成正比D、电流的平方成反比6、交流接触器的线圈电压过高将导致（）。
A、线圈电流显著增加B、线圈电流显著减少C、触点电流显著增加D、触点电流显著减少7、过电流继电器的线圈吸合电流应（）线圈的释放电流。
A、大于B、小于C、等于D、无法确定8、热继电器在电动机控制电路中不能作（）。
A、短路保护B、过载保护C、缺相保护D、过载保护和缺相保护9、依靠接触器自身辅助常开触点使其线圈保持通电的现象称为（）。
A、互锁B、并联C、自锁D、串联10、速度继电器的触点复位速度在（）以下。
A、120r/minB、 100r/minC、 120r/sD、200r/min11、当电路接好后，不通电用万用表试出线路阻为∞，线路运行可能出现（）故障。
A、断路B、短路C、过载D、过电流12、当长动电路接完后，不通电，用万用表测试主电路，按下接触器按键，其中相间电阻有两个为电动机绕组的电阻值，另外一个为∞，线路运行时可能出现（）现象。
电气控制与PLC工程应用习题解答最新完整版精品
“电气控制与PLC工程应用”习题解答第1章常用低压电器一、问答题1 什么是低压电器? 常用的低压电器有哪些?答：低压电器是指额定电压等级在交流1200V、直流1500V以下的电器，例如按钮、主令控制器、行程开关；熔断器、漏电保护器、热继电器；接触器、继电器、电磁阀等2 断路器在电路中的作用是什么? 失压、过载和过电流脱扣器起什么作用?答：用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护。
当系统发生严重的过载、短路及欠电压等故障时，能自动切断电路，其功能相当于熔断器式的断路器与过流、欠压、热继电器的组合。
失压、过载和过电流脱扣器自动切断电路3 接触器的作用是什么? 根据结构特征如何区分交流、直流接触器?答：接触器是一种用来自动接通或断开大电流电路的电器，接触器不仅能自动地接通和断开电路，还具有控制容量大、低电压释放保护、寿命长、能远距离控制等优点根据结构特征，直流接触器不安装短路环4 试比较中间继电器和交流接触器有何异同?答：中间继电器通常用来扩展触头的数量或容量，增加控制电路中控制信号的数量，以及作为信号传递、连锁、转换以及隔离用。
各触头的额定电流相同，一般为5~l0A，交流接触器有主、辅触点之分。
5 接近开关与行程开关有何异同?6什么是时间继电器? 它有何用途?答：时间继电器是一种利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器, 可以用来进行时间控制。
7如果误把220V交流接触器的线圈接入220V直流电源，接触器能正常工作吗? 为什么?不能。
如果误把24V直流继电器线圈接入24V交流电源，能证常工作吗? 为什么?答：不能8 交流接触器能否串联使用?为什么?答：不能，线圈工作电压低于85％额定工作电压11 在电动机起动过程中，热继电器会不会动作?为什么?答：不会动作，热继电器是用来进行过载保护的12 既然在电动机的主电路中装有熔断器。
为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?熔断器是过流保护，热继电器是用来进行过载保护的，所以装有热继电器还需要装熔断器13 是否可用过电流继电器来做电动机的过载保护?为什么?不可以，过电流继电器感应电流，热继电器判断电机是否过载，双金属片是否过热。
习题与解答(电气控制部分)(DOC)
习题与解答电气控制部分1-1.说明电磁式接触器的主要结构和作用。
答：基本由触点系统、电磁机构和灭弧装置三部分组成。
电磁式接触器的触点系统和电磁机构是对电路的通断起作用的功能性部件，灭弧装置是保证触点高质量通断及保护电器安全的保护性部件。
1-2.自动接通和关断电动机主电路，可使用什么电器？它由哪几部分组成？答：使用电磁式接触器可以自动接通和关断电动机主电路。
电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组成（另：还有由释放弹簧和触点弹簧组成的反力装置）。
1-3.什么电器能自动接通和关断电动机主电路，并说明其主要结构和作用。
答：使用电磁式接触器可以自动接通和关断电动机主电路。
电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组（另：还有由释放弹簧和触点弹簧组成的反力装置）。
1-4.简述交流接触器在电路中的作用，结构和工作原理。
答：交流接触器是利用电磁吸力进行操作的电磁开关。
常用来控制电动机，电热设备，电焊机等和继电器配合，还可以作为过电流和过电压的保护动作的执行元件。
结构：由触头系统、电磁系统和灭弧系统三部分组成。
工作原理：当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。
由于吸引线圈中通入的是交流电，铁芯中产生交变磁通，形成交变的电磁吸力，造成动铁芯吸合不牢产生振动和噪音。
振动易使电器结构松散，寿命减低，同时使触头接触不良，易于熔焊和蚀损。
噪声污染环境，使工人感到疲劳。
为了减小铁芯振动和噪音，在铁芯极面下安装短路环。
1-5.从接触器的结构上，如何区分是交流还是直流接触器？答：两者结构和工作原理基本相同，均由电磁机构、触头系统和灭弧装置组成。
但直流接触器的电磁机构采用沿棱角转动拍合式铁心，线圈中通入直流电不会产生涡流。
电气控制习题与答案
习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。
（A）K （B）D（C）L （D）2.不属于笼型异步电动机降压启动方法的是（）启动。
（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。
（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。
（A）（B）△（C）（D）△△6.异步电动机的反接制动是指改变（）。
（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。
（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。
①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。
①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。
① 1/2 ② 1/3③ 1/4 ④3111. 下列属于低压配电电器的是。
①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。
①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。
①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。
（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220380V，其接法应是（）。
（A）△（B）△（C）△/△ (D)二．不定项选择题1. 低压断路器具有保护。
电气控制任务3习题解答
任务三工作台自动往返控制电路
1.简述行程开关的主要作用和应用范围。
答题要点：行程开关又称限位开关或位置开关，其作用与按钮开关相同，是对控制电路发出接通或断开、信号转换等指令的。
为适应各种条件下的碰撞，行程开关用来限制机械运动的位置或行程以及使运动机械按一定行程自动停车、反转、变速和循环等，以实现自动控制的目的。
2.简述行程开关的选用原则。
答题要点：1）根据应用场合及控制对象选择种类；
2）根据安装使用环境选择防护方式；
3）根据控制回路的电压和电流选择行程开关系列；
4）根据运动机械与行程开关的传递力和位移关系选择行程开关的头部型式。
3.简述接近开关的基本组成与工作原理。
答题要点：接近开关由接近信号辨识机构、检波、鉴幅和输出电路等部分组成。
工作原理：当生产机械上的金属检测体进入以一定频率稳定振荡的线圈磁场时，由于该物体内部产生涡流损耗，使振荡回路电阻增大，能量损耗增加，以致振荡减弱直至终止，因此，在振荡电路后面接上放大电路与输出电路，就能检测出金属检测体存在与否，并能给出相应的控制信号去控制继电器，以达到控制目的。
4.简述电气控制电路故障的诊断步骤。
答题要点：（1）通过问、看、听、摸的方式进行故障调查；（2）电路分析；（3）断电检查；（4）通电检查。
5.根据图1-47，简述SQ
3、SQ
4的主要作用。
答题要点：SQ
3、SQ
4能在工作台发生超程时，及时断开控制回路，起保护作用，同时利用其常闭触点使电路互锁，避免误操作。
电气控制与PLC应用陈建明第三习题解答
第1章 常用低压控制电器习题与思考题1. 何谓电磁式电器的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：不同的电磁机构，有不同的吸力特性。
电磁机构动作时，其气隙δ是变化的，22F B Φ∝∝。
对于直流电磁机构：其励磁电流的大小与气隙无关，衔铁动作过程中为恒磁动势工作，根据磁路定律/1/m m IN R R Φ=∝，式中R m 为气隙磁阻，则222m 1/1/F R Φδ∝∝∝，电磁吸力随气隙的减少而增加，所以吸力特性比较陡峭。
对于交流电磁机构：设线圈外加电压U 不变，交流电磁线圈的阻抗主要决定于线圈的电抗，若电阻忽略不计，则 4.44U E f N Φ≈=，/(4.44)U fN Φ=，当电压频率f 、线圈匝数N 、外加电压U 为常数时，气隙磁通Φ也为常数，即励磁电流与气隙成正比，衔铁动作过程中为恒磁通工作，但考虑到漏磁通的影响，其电磁吸力随气隙的减少略有增加，所以吸力特性比较平坦。
为了保证衔铁能牢固吸合，反作用力特性必须与吸力特性配合好。
在整个吸合过程中，吸力都必须大于反作用力，即吸力特性高于反力特性，但不能过大或过小，吸力过大时，动、静触头接触时以及衔铁与铁心接触时的冲击力也大，会使触头和衔铁发生弹跳，导致触头的熔焊或烧毁，影响电器的机械寿命；吸力过小时，会使衔铁运1-直流电磁铁吸力特性；2-交流电磁铁吸力特性；3-反力特性答案图1 F/Iδ0 123动速度降低，难以满足高操作频率的要求。
因此，吸力特性与反力特性必须配合得当，才有助于电器性能的改善。
在实际应用中，可调整反力弹簧或触头初压力以改变反力特性，使之与吸力特性有良好配合，参见答案图1所示。
2.单相交流电磁机构为什么要设置短路环？它的作用是什么？三相交流电磁铁要否装设短路环？答：由于单相交流接触器铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开，磁通过零后电磁吸力又增大，当吸力大于反力时，衔铁又被吸合。
《电气控制技术与应用》期末考试试题与参考答案 (New)
一．填空题（每空0.5分，共13分）。
1．我国规定低压电器是指交流电压（）、直流电压（）及以下的电器产品。
2.熔断器是低压配电网络和电力拖动系统中主要用作（）的电器。
3.低压开关一般为（）电器，主要用作在电路中进行（）、（）、（）和（）的操作。
4.断路器的热脱扣器作（）保护，由电流调节装置调节（）的大小。
5.三相异步电动机的调速方法有三种：一是改变（）调速；二是改变（）调速；三是改变（）调速。
6接触器按主触点通过电流的种类分为（）和（）两种。
7．交流接触器主要由（）、（）、（）和（）等组成。
8.电路图一般分（）、（）和（）三部分绘制。
9.通电试车完毕，电动机停转切断电源后，应先拆除（）线，再拆除（）线。
10.为保证人身安全，在通电试车时，要严格执行安全操作规程的有关规定，做到一人（），一人（）。
二．判断题（正确的打“√”，错误的打“Х”）（每题1分，共20分）。
1.流过主电路和辅助电路中的电流相等。
（）2.电路图中，一般主电路垂直画出，辅助电路水平画出。
（）3.画电路图、布置图、接线图时，同一电器的各元件都要按它们的实际位置画在一起。
（）4.画电路图时，由于同一电器的各元件是按其在线路中所起的作用画在不同的电路中，所以必须标注同一文字符号，以表示它们的动作是相互关联的。
（）5.电路图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。
（）6.布置图中各电器的文字符号，必须与电路图和接线图的标注相一致。
（）7.安装控制线路时，对导线的颜色没有具体要求。
（）8.按元件明线表选配的电器元件可直接安装，不用检验。
（）9.接触器自锁控制线路具有失压保护和欠压保护功能。
（）10.由于热继电器在电动机控制线路中兼有短路保护和过载保护功能，故不需要再接入熔断器作短路保护。
（）11.在三相异步电动机控制线路中，熔断器只用作短路保护。
（）12.点动控制是指点一下按钮，就可以使电动机启动并连续运转的控制方法。
电气控制技术练习题库及参考答案
电气控制技术练习题库及参考答案一、单选题（共87题，每题1分，共87分）1.三相异步电动机的额定电流是指定子绕组的（）。
A、不确定B、线电流C、任意电流D、相电流正确答案：B2.把电能转变成机械能输出的电机是（）A、变压器B、电动机C、不确定D、发电机正确答案：B3.热继电器在电动机控制线路中不能作()。
A、过载保护B、缺相保护C、短路保护D、缺相保护正确答案：C4.用来表示电动机、电器实际位置的图是（）。
A、电气布置图B、电气系统图C、功能图D、电气原理图正确答案：A5.中间继电器的电气字母符号为()A、KAB、FUC、QFD、KT正确答案：A6.使用电流互感器时，其二次侧不允许（）A、通路B、短路C、不确定D、开路（断路）正确答案：D7.变压器主要组成部分是（）A、绕组与转子B、定子与转子C、铁芯与定子D、铁芯与绕组正确答案：D8.三相交流电路的总电源开关进线分别用（）A、L1、L2、L3标号B、U、V、W标号C、A、B、C标号D、1、2、3标号正确答案：A9.熔断器的熔体应（）被保护电路中A、并联B、串联C、混联D、以上都不是正确答案：B10.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。
A、在电动机的定子回路中串制动电阻。
B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C11.三相异步电动机的额定转速是指（）。
A、同步转速B、不确定C、转子转速D、任意转速正确答案：C12.接触器的型号为CJ10-160，其额定电流是（）A、160AB、10AC、10-160AD、以上都不是正确答案：A13.在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。
A、交流电源B、直流电源C、任意电源D、以上都不是正确答案：B14.接触器的辅助常开触头一般用作（）。
A、通断主电路B、互锁C、自锁D、以上都不对正确答案：C15.三相笼形电动机采用星-三角降压起动，当正常工作时使用的是（）的接法。
电气控制与PLC工程应用习题解答最新完整版精品
“电气控制与PLC工程应用”习题解答第1章常用低压电器一、问答题1 什么是低压电器? 常用的低压电器有哪些?答：低压电器是指额定电压等级在交流1200V、直流1500V以下的电器，例如按钮、主令控制器、行程开关；熔断器、漏电保护器、热继电器；接触器、继电器、电磁阀等2 断路器在电路中的作用是什么? 失压、过载和过电流脱扣器起什么作用?答：用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护。
当系统发生严重的过载、短路及欠电压等故障时，能自动切断电路，其功能相当于熔断器式的断路器与过流、欠压、热继电器的组合。
失压、过载和过电流脱扣器自动切断电路3 接触器的作用是什么? 根据结构特征如何区分交流、直流接触器?答：接触器是一种用来自动接通或断开大电流电路的电器，接触器不仅能自动地接通和断开电路，还具有控制容量大、低电压释放保护、寿命长、能远距离控制等优点根据结构特征，直流接触器不安装短路环4 试比较中间继电器和交流接触器有何异同?答：中间继电器通常用来扩展触头的数量或容量，增加控制电路中控制信号的数量，以及作为信号传递、连锁、转换以及隔离用。
各触头的额定电流相同，一般为5~l0A，交流接触器有主、辅触点之分。
5 接近开关与行程开关有何异同?6什么是时间继电器? 它有何用途?答：时间继电器是一种利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器, 可以用来进行时间控制。
7如果误把220V交流接触器的线圈接入220V直流电源，接触器能正常工作吗? 为什么?不能。
如果误把24V直流继电器线圈接入24V交流电源，能证常工作吗? 为什么?答：不能8 交流接触器能否串联使用?为什么?答：不能，线圈工作电压低于85％额定工作电压11 在电动机起动过程中，热继电器会不会动作?为什么?答：不会动作，热继电器是用来进行过载保护的12 既然在电动机的主电路中装有熔断器。
为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?熔断器是过流保护，热继电器是用来进行过载保护的，所以装有热继电器还需要装熔断器13 是否可用过电流继电器来做电动机的过载保护?为什么?不可以，过电流继电器感应电流，热继电器判断电机是否过载，双金属片是否过热。
《电机与电气控制技术》第2版习题解答第三章直流电机
《电机与电⽓控制技术》第2版习题解答第三章直流电机《电机与电⽓控制技术》第2版习题解答第三章直流电机3-1直流电机中为何要⽤电刷和换向器，它们有何作⽤？答：直流发电机与直流电动机的电刷是直流电压、电流引出与引⼊的装置。
在发电机中换向器是将电枢元件中的交变电势度换为电刷向直流电势；在电动机中换向器使外加直流电流变为电枢元件中的交流电流，产⽣恒定⽅向的转矩，使电枢旋转。
3-4阐明直流电动机电磁转矩和电枢电动势公式T=C tφI a1，E a=C eφn中各物理量的涵义。
答：直流电动机电磁转矩T=C TφI a式中C T：与电动机结构有关的常数，称转矩系数；φ：每极磁通；I a：电枢电流、T：电磁转矩。
直流电动机电枢电动势公式E a=C eφn式中：C e：与电动机结构有关的另⼀常数，称电动势系数；φ：每极磁通；n：电动机转速；E a：电枢电动势。
3-5直流电动机电枢电动势为何称为反电动势？答：直流电动机电枢转动时，电枢绕组导体切割磁⼒线，产⽣感应电动势，由于该电动势⽅向与电枢电流的⽅向相反，故称为反电动势。
3-6试写出直流电动机的基本⽅程式，它们的物理意义各是什么？答：直流电动机的基本⽅程式有电动势平衡⽅程式、功率平衡⽅程式和转矩平衡⽅程式。
1）电动势平衡⽅程式：U=E a+I a R a式中U：电枢电压；E a：电枢电动势；I a：电枢电流；R a：电枢回路中内电阻。
2）功率平衡⽅程式：电动机的输⼊电功率P1=P em+P cua式中P em：电磁功率P cua：电枢绕组的铜损电动机输出的机械功率：P2=P em-P Fe-P m=P1-P cua-P Fe-P m式中P Fe：电枢铁⼼损耗；P m：机械损耗；P1：电动机输⼊的电功率。
3）转矩平衡⽅程式：T2=T-T0式中T2：电动机轴上输出的机械转矩；T：电动机电磁转矩；T0：空载转矩。
3.7.何谓直流电动机的机械特性，写出他励直流电动机的机械特性⽅程式。
电气控制技术习题答案
电气控制技术习题答案电气控制技术习题答案电气控制技术是现代工业中不可或缺的一部分，它涉及到电气设备的控制、保护和监测等方面。
在学习电气控制技术的过程中，习题是检验学习成果和提高技能的重要工具。
下面，我将为大家提供一些电气控制技术习题的答案，希望能够帮助大家更好地理解和掌握这门学科。
1. 电气控制系统中，常用的控制信号有哪些？答案：常用的控制信号包括电流信号、电压信号和数字信号等。
电流信号常用于电机启动和停止控制，电压信号常用于调节电气设备的工作状态，而数字信号则用于逻辑控制和通信控制等方面。
2. 什么是PLC？答案：PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写，它是一种专门用于工业自动化控制的电子设备。
PLC具有可编程、可扩展、可靠性高等特点，广泛应用于工业生产线的控制和监测中。
3. 什么是PID控制器？答案：PID控制器是一种常用的控制算法，它通过对系统的误差、偏差和变化率进行测量和计算，来调节输出信号，使系统能够快速、稳定地达到设定值。
PID控制器在工业自动化领域中应用广泛，能够有效地控制温度、压力、流量等参数。
4. 电气控制系统中，常用的传感器有哪些？答案：常用的传感器包括温度传感器、压力传感器、流量传感器等。
温度传感器用于测量物体的温度，压力传感器用于测量流体的压力，流量传感器用于测量流体的流量。
这些传感器能够将物理量转化为电信号，为电气控制系统提供准确的输入信号。
5. 什么是电气保护装置？答案：电气保护装置是用于保护电气设备和电路的一种装置，它能够监测电气系统的工作状态，并在出现故障或异常情况时及时采取措施，以防止设备损坏或人身安全事故发生。
常见的电气保护装置包括过载保护器、短路保护器和接地保护器等。
通过以上习题的答案，我们可以对电气控制技术有一个初步的了解。
电气控制技术在现代工业中起着至关重要的作用，它能够提高生产效率、降低能耗、保障设备安全等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题与解答（三）
一、填空题
1.接触器选用时，其主触点的额定工作电压应_大于_或_等于_负载电路的电压，主触点的额
定工作电流应大于_或_等于负载电路的电流，吸引线圈的额定电压应与控制回路__相等____。
2.直流电机按励磁方式的不同可分为_他励_、__并励_、串励__、复励_四种。
3.三相笼型异步电动机降压起动的方法包括定子电路串接电阻、星-三角降压和
自耦变压器降压三种。
4.行程开关也称限位开关，可将机械位移信号转化为电信号，通过控制其它电器来控制运动
部分的行程大小、运动方向或进行限位保护。
5.接触器可用于频繁通断主电路，又具有欠压保护作用。
6.制动措施可分为电力制动和机械制动两大类。
电力制动有能耗制动、反接制动两种，是
用电气的办法使电动机产生一个与转子转向相反的制动转矩。
7.刀开关安装时，手柄要向上装，不得倒装或平装，否则手柄可能因动下落而
引起误合闸，造成人身和设备安全事故。
接线时，电源线接在上端，下端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
8.按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色
表示停止。
9.熔断器用于短路保护，热继电器用于过载保护，它们都是利用电流的热效应来
工作的。
10. 电动机正反转控制电路必须有互锁，使换相时不发生相间短路。
二、判断题
1.用自动开关作为机床的电源引入开关，一般就不需要再安装熔断器作短路保护。
（√）
2.欠电流继电器一般情况下衔铁处于释放状态，当电流超过规定值衔铁吸合（×）。
3.能耗制动比反接制动所消耗的能量小，制动平稳。
（√）
4.热继电器的额定电流就是其触点的额定电流（×）
5.熔断器是安全保护用的一种电器，当电网或电动机发生负荷过载或短路时能自动切断电路。
（×）
三、简答题
1.额定电压相同的交、直流继电器是否能相互代用？为什么？
答：不能相互代用。
交流继电器线圈匝数较少，直流电阻较小；直流继电器线圈匝数较多，直流电阻较大。
若将交流继电器用于直流，其线圈电流将大大超过正常值，导致线圈过热损坏；若将直流继电器用于交流则因电阻、感抗过大，线圈电流远小于额定值，其衔铁难于吸合，无法正常工作。
2.交流接触器线圈通电后，若衔铁因故卡住而不能吸合，将出现什么后果？
答：交流接触器线圈通电后，若衔铁因故卡住而不能吸合，其线圈电流将比正常工作电流大得多，很快将会烧坏。
3.如图一所示为两个相同的接触器线圈串联，请问在交流控制电路中允不允许这样两个线圈
串联？为什么？
答：不允许。
由于机械的原因，一个先动作，先动作由于电抗比另一个大，所
以先动作分得的电压就大，另一个就不能可靠吸合；使电流过大，两个就会烧毁。
4..电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？
答：功能不相同
熔断器：短路保护
热继电器：电动机的过载保护
15.接触器的主触头、辅助触头和线圈各接在什么电路中？如何连接？
答:接触器的主触头串联在主电路中，辅助触头接在控制电路中，一般用于自锁和互锁，线圈串联在控制线路中
四、综合设计题
在空调设备中风机和压缩机的起动有如下要求：
1）先开风机M1（KM1），再开压缩机M2（KM2）；
2）压缩机可自由停车；
3）风机停车时，压缩机即自动停车；
试设计满足上述要求的控制电路。
