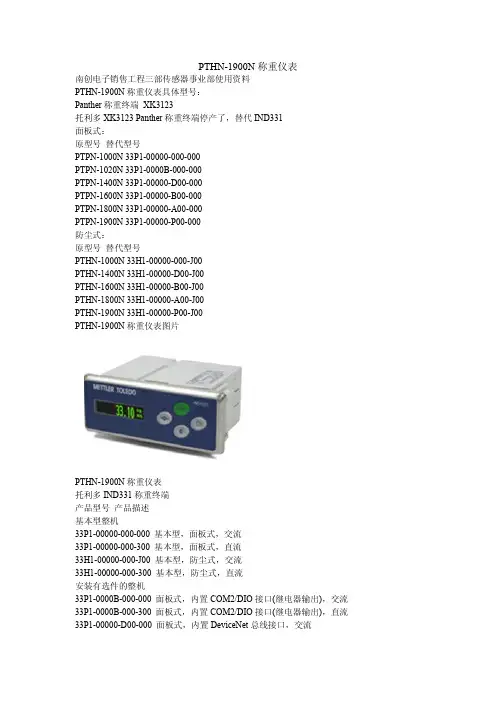

PTHN-1900N称重仪表
PTHN-1900N称重仪表南创电子销售工程三部传感器事业部使用资料PTHN-1900N称重仪表具体型号：Panther称重终端XK3123托利多XK3123Panther称重终端停产了，替代IND331面板式：原型号替代型号PTPN-1000N33P1-00000-000-000PTPN-1020N33P1-0000B-000-000PTPN-1400N33P1-00000-D00-000PTPN-1600N33P1-00000-B00-000PTPN-1800N33P1-00000-A00-000PTPN-1900N33P1-00000-P00-000防尘式：原型号替代型号PTHN-1000N33H1-00000-000-J00PTHN-1400N33H1-00000-D00-J00PTHN-1600N33H1-00000-B00-J00PTHN-1800N33H1-00000-A00-J00PTHN-1900N33H1-00000-P00-J00PTHN-1900N称重仪表图片PTHN-1900N称重仪表托利多IND331称重终端产品型号产品描述基本型整机33P1-00000-000-000基本型，面板式，交流33P1-00000-000-300基本型，面板式，直流33H1-00000-000-J00基本型，防尘式，交流33H1-00000-000-300基本型，防尘式，直流安装有选件的整机33P1-0000B-000-000面板式，内置COM2/DIO接口(继电器输出)，交流33P1-0000B-000-300面板式，内置COM2/DIO接口(继电器输出)，直流33P1-00000-D00-000面板式，内置DeviceNet总线接口，交流33P1-00000-D00-300面板式，内置DeviceNet总线接口，直流33P1-00000-B00-000面板式，内置AB RIO总线接口，交流33P1-00000-B00-300面板式，内置AB RIO总线接口，直流33P1-00000-A00-000面板式，内置4-20mA模拟量输出接口，交流33P1-00000-A00-300面板式，内置4-20mA模拟量输出接口，直流33P1-00000-P00-000面板式，内置Profibus DP接口，交流33P1-00000-P00-300面板式，内置Profibus DP接口，直流33H1-0000B-000-J00防尘式，内置COM2/DIO接口(继电器输出)，交流33H1-0000B-000-300防尘式，内置COM2/DIO接口(继电器输出)，直流33H1-00000-D00-J00防尘式，内置DeviceNet总线接口，交流33H1-00000-D00-300防尘式，内置DeviceNet总线接口，直流33H1-00000-B00-J00防尘式，内置AB RIO总线接口，交流33H1-00000-B00-300防尘式，内置AB RIO总线接口，直流33H1-00000-A00-J00防尘式，内置4-20mA模拟量输出接口，交流33H1-00000-A00-300防尘式，内置4-20mA模拟量输出接口，直流33H1-00000-J00-J00防尘式，内置Profibus DP接口，交流33H1-00000-J00-300防尘式，内置Profibus DP接口，直流。
METTLER TOLEDO 多量程 IND690-Base称重仪表 说明书

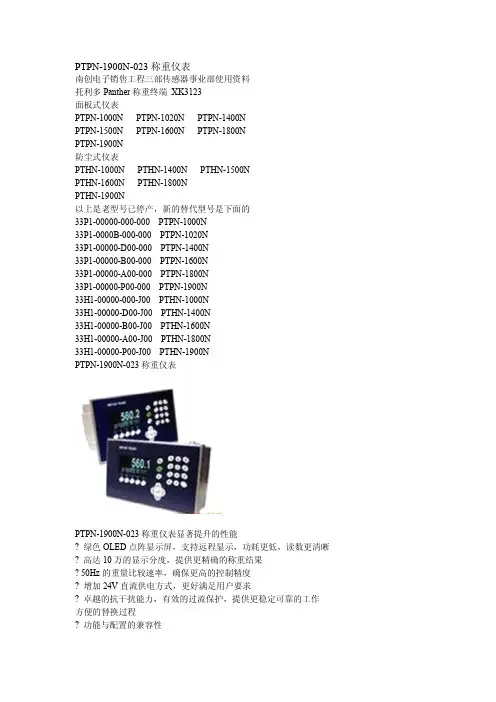

PTPN-1900N-023称重仪表
PTPN-1900N-023称重仪表南创电子销售工程三部传感器事业部使用资料托利多Panther称重终端XK3123面板式仪表PTPN-1000N PTPN-1020N PTPN-1400NPTPN-1500N PTPN-1600N PTPN-1800NPTPN-1900N防尘式仪表PTHN-1000N PTHN-1400N PTHN-1500NPTHN-1600N PTHN-1800NPTHN-1900N以上是老型号已停产，新的替代型号是下面的33P1-00000-000-000PTPN-1000N33P1-0000B-000-000PTPN-1020N33P1-00000-D00-000PTPN-1400N33P1-00000-B00-000PTPN-1600N33P1-00000-A00-000PTPN-1800N33P1-00000-P00-000PTPN-1900N33H1-00000-000-J00PTHN-1000N33H1-00000-D00-J00PTHN-1400N33H1-00000-B00-J00PTHN-1600N33H1-00000-A00-J00PTHN-1800N33H1-00000-P00-J00PTHN-1900NPTPN-1900N-023称重仪表PTPN-1900N-023称重仪表显著提升的性能?绿色OLED点阵显示屏，支持远程显示，功耗更低，读数更清晰?高达10万的显示分度，提供更精确的称重结果?50Hz的重量比较速率，确保更高的控制精度?增加24V直流供电方式，更好满足用户要求?卓越的抗干扰能力，有效的过流保护，提供更稳定可靠的工作方便的替换过程?功能与配置的兼容性?提供Panther替换板，无需改变控制柜开孔尺寸?树形菜单与F.n菜单的自由设置，满足新老用户的操作习惯PTPN-1900N-023称重仪表丰富的接口配置PLC接口支持4-20mA模拟量输出、Profibus DP、AB RIO、DeviceNet等PLC接口，能够轻松嵌入各种工业控制系统I/O接口?2进4出的I/O接口，可选OC或继电器输出类型。
电子台秤型式评价试验报告
检定报告产品名称：电子台秤制造厂：沈阳恒协电子有限公司型号：TCS-60试验依据：非自动秤数字指示秤（第二部分：电子台秤）计量检定规程试验地点：辽宁省计量科学研究院试验单位：非自动秤（数字指示秤第二部分：电子台秤）国家型式评价大纲起草小组附录B 原始记录格式概况样机编号：110812001制造厂：沈阳恒协电子有限公司申请单位：沈阳恒协电子有限公司样机型号：TCS-60样机名称：电子台秤整机模块(*)准确度等级:型号：TCS-60 编号：型号：编号：型号：编号：Max = 60kg200kg Max = Max =Min = 400gMax= Min = Min =n = 3000Max = n = n =d = 20g=d = d =T = + T = -U n = 220 U min = 187 U max = 242 f = 50 电池, U = 6置零装置：预置皮重装置扣除皮重初始置零范围= 10 % 温度界限: -10~40 C打印机：称重显示器：称重传感器：制造厂宁波朗科精工技术有限公司制造厂广州电测仪器厂型号LP7516称重显示控制器型号YZC-1B（665）量限n =3000 量限100kg数量 1 数量 1等级等级C3标志：（浙）制00000690 标志：（粤）制00000381试 验 设 备填 写 说 明对每项试验记录及观察项目记录，填写应符合下述示例。
当秤已通过该项测试 当秤未通过该项测试 当秤不适合该项测试型式评价结论： 通过未通过样机照片a.样机总体（含配套装置及附件）b.样机铭牌c.样机配套称重指示器及传感器B.2 试验记录记录01 页B.2.1 称量性能（6.4）（9.4.3.1）样机编号: 110812001型号: TCS-60日期: 2012/09/22测试人员: 张保国温︒C 审核人员: 鲁新光、刘平湿检定分度值e: 20g时细分示值（小于e）: /不设置不运行超出工作范围运行E = I + 0.5e- ∆L– L检查是否：∣E C∣≤∣MPE∣通过未通过备注：记录 02 页B.2.2 除皮性能试验（6.4）（9.4.5）样机编号： 110812001型 号： TCS-60日 期： 2012/09/23测试人员： 张保国 温 度C 审核人员： 鲁新光、刘平相对湿检定分度值e ： 20g 时 间 细分示值（小于e ）： /零点跟踪装置： 不设置不运行超出工作范围 运行E =I +0.5e –ΔL –L检查是否：∣E c ∣≤∣MPE ∣ 通过未通过B.2.3 偏载试验（6.5.2）（9.4.6）样机编号: 110812001型号: TCS-60日期: 2012/09/22 开始最大终止测试人员: 张保国温度： 20.1 C 审核人员: 鲁新光、刘平湿度： 64 %RH 检定分度值e: 20g时间： 11:10 11:30细分示值（小于e）: /试验载荷的位置：加载位置标注在草图上（见下面举例），将其数字填写在下面表格中。
XRF-1800使用说明书(中文版)
使用说明书 P/N305-32004-01岛津扫描型X射线荧光光谱仪LAB CENTER XRF-1800(P/N 212-21600)硬件操作手册日本岛津公司分析与测试分公司日本.东京保修感谢您购买岛津X射线荧光光谱仪。
岛津公司为您的产品提供以下保修项目。
1、保修期验收后12个月，或发运之日起18个月，以先到期限为准2、保修在保修期内，由于岛津仪器本身原因造成的故障，我们将为您免费更换或修复备件。
3、保修项目保修项目不包括以下原因造成的故障：1)使用不当。
2)由未经岛津授权的公司对仪器进行维修或调试。
3)非仪器原因在造成的故障。
4)由于分析样品吸附在光管或晶体上，造成破坏或性能下降。
5)在高温、高湿度、腐蚀性气体、爆炸性气体或震动环境等恶劣环境下使用仪器。
6)火灾、地震或其他自然灾害。
7)仪器安装调试完成后移动或运输。
8)耗材或相当于耗材的备件。
*Windows是Microsoft Corporation公司在美国的注册商标。
*其他的公司名称以及产品名称均为各公司的商标或注册商标。
本说明书结构本操作说明书按照以下结构安排：◆前言◆安全操作说明◆高压气体使用注意事项◆PR气使用注意事项◆He气使用注意事项◆打开仪器面板维修注意事项◆硬件第一章系统配置第二章各部分操作◆维修第一章检查与维修第二章自诊断◆标准附件列表/耗材/备件/专用附件前言本设备为扫描型X射线荧光光谱仪，通过选择合适的分光晶体、检测器和试样容器，可以对固体、粉末或液体中的各元素含量进行快速准确的无损检测，分析元素范围覆盖从铍（Be）、硼（B）、碳（C）到铀（U）。
也可以进行局部分析、目标位置分析和图谱分析。
本仪器采用了高真空、高压、精密的机械加工以及微电脑技术。
为获得快速准确的分析结果，请认真阅读本说明书。
安全操作说明本仪器会产生对人体有害的X射线和高压。
为了安全使用本仪器请注意以下事项。
高压气体使用注意事项气使用注意事项气使用注意事项打开仪器面板维修注意事项没有标志的面板，除维修工程师外不许任何人打开。
称重仪说明书
GM8006H称重控制器注意：使用本仪表钱前认真阅读本说明书a：仪表电源进线必须接触良好，不允许出现：手超生锈，接触不好现象。
b：仪表器、通讯、及速度信号等弱电线缆不可与强电电缆同走一个电缆沟。
c：仪表控制柜接地线必须单独接大地。
d：传感器屏蔽接地线必须单独接大地。
仪表控制柜接地传感器屏蔽线接地和强电电气接地。
不能共用一个接地。
e：变频器控制柜必须接大地。
f：变频器控制的电机必须接大地。
g：仪表供电电源严禁与大功率火气大png频繁的电器共相。
本说明说如另有变动，恕不另行通知表一显示参数一级修改参数Y03 给定值＜10000KG/分默认值200 K值XXXXX.XX Y04 预控值1 ＜255 默认值100 给定值＜10000KG/分Y05 零点＜65535 默认值200 速度值＜30000Y06 p 值＜100 默认值.20 给定AD 0--65536Y07 I 值＜255 默认值10 控制量I ＜255Y08 预控值2 ＜255 默认值50 AD值＜255Y09 上线零点＜255 默认值5 零点＜30000总产量XXXXXX.XX吨每米科重＜99KG/M速度值2 ＜3000日期及时间二级修改参数E00 K值xxxx.xx 默认值500.00 E01 周期＜999秒默认值60E02 校零时间＜999秒默认值60E03 失控停机时间＜255秒默认值0E04 自动校零时间＜255秒默认值0E05 停机延迟时间＜255秒默认值0E06 启动时间＜255秒默认值0E07 标定时间＜999秒默认值60E08 启动是否校零0，校零，1不校零默认值1E09 称体选择0，1,2,3,分别对应恒速，调速默认值0E10 启动选择0，本机；1，远程1；2，远程2 默认值0E11 给定选择0，本机；1，远程；2,485 默认值0E12 程控放大倍数0,1,2 分别对应1倍2倍4倍默认值0E13 计量单位选择1，KG；0，吨默认值1 E14 波特率0,1,2,3,E15 停机是否累计0不累计；1累计E16 速度零点0-255E17 标定砝码重量＜10000KGE18 日期年，月，日E19 时间时，分，秒E20 远程给定输入量最大值＜10000KG/分默认值500KG E21 远程流量输出量最大值＜10000KG/分默认值500KG E22 远程给定上限10-20mA对应65536 默认值12228 E23 远程给定下限0—4mA对应0-xxxxx 默认值2278 E24 流量输出上限1023对应10-20mA 默认值891E25 流量输出下限0xxx对应0-4mA 默认值178E26 自动停机1到给定自动停机，0反之默认值0E27 设备地址＜255 默认值0E28 计量选择0，启动开始计量1端口控制开始量默认值0E29 报警选择0，报警开放1报警关默认值0E30 控制步距＜30 默认值10E31 序列号1 默认值E32 序列号2 默认值E33 一周总脉冲数默认值5000 E34 称体有效计量段长度＜99米默认值0.6E35 皮带周长单位：米默认值4.0 E36 提前量1 单位KG 默认值5.0 E37 显示选择下排显示选择显示累积量或给定默认值0E38 累计输出脉冲＜10000KG 默认值100 E39 提前量2 单位：KG 默认值3.0 E40 班次1—累计一班，2—累计二班，3—累计三班默认值3E41 自动打印选择0—是1—否默认值1E42 一班换班时间0-2359 默认0800 E43 1600 二班换班时间0-2359 默认值1600 E44 2359三班换班时间0-2359 默认值2359 E45 15.00 流量报警上限0-65535 默认600E46 流量报警下限0-65535 默认值15.00 E47 流量滤波＜10 0否；1是默认值0GM8006C称重控制器操作使用说明一：简介GM8006H系列简称称重控制器采用国际最近技术研制和生产的新一代配料仪表，是静态，动态计量和配料的专用称重仪表。
电子秤标定方法大全
霸王超人大和————01 超众华德赛多利斯————114 福日和田衡之宝———06 众和精衡——————115 衡臣—————————17 昌帛磅志瑜大河—————116 衡天衡协衡新、衡志福—20 宏马中银大华——————117 桦利泰永州华德———32 珠江凯丰恒天——————118 天星仙华精衡————32 新永州明辉三峰—————123 威灵白云山双杰———32 科迪泰德西特天平————123 金利金菊联贸————34 优越惠而邦规矩—————124 梅特勒托利多—————37 爱华台湾JADEVERA———126 寺冈天合香海————39 昌信巨林亚太——————129 旭日耀华英展————65 三兴东松————————127 大阳、枝花、永杰———90 日本实用衡器钰恒————130 友声永州众和————91 中银正人大河——————132 长青冠衡新和基———97 湘平世伟——————133 奥特征龙三生————97 大华五强————————133 中侨天河上准———102 三积分燕影———————133 英菲中字牌————105 三峰风华————————134 中兴企鹅白云山——107 四方华泰超超——————134 中庆达中字耐克斯—109 直林顶尖百利达—————136 东松惠邦奋进———129 台湾腾龙———————139 霸王计价秤霸王电子秤标定霸王/大红鹰/永杰/万宝/风华计价秤霸王计价秤标定(1): 储存—9.845—储存—放砝码—储存—输入砝码重量—储存—输入重秤量—储存.霸王计价秤标定(2): 先短路,储存—0.567—储存—放砝码—储存—输入砝码重量—储存—输入重秤量—储存. 霸王计价秤标定(三分厂): 储存—6.911—储存—放砝码—储存—-输入砝码重量—储存—输入重秤量—储存.1．?? 霸王计价秤标定(1): 储存---9.845---储存---放砝码---储存---输入砝码重量---储存---输入重秤量—储存.222．?? 霸王计价秤标定(2): 先短路,储存---0.567---储存---放砝码---储存---输入砝码重量---储存---输入重秤量---储存. 3．?? 霸王计价秤标定(三分厂): 储存---6.911---储存---放砝码---储存----输入砝码重量---储存---输入重秤量---储存. 4．?? 威灵计价电子秤标定说明: 按＊---9.845---＊-----放砝码----＊----输入砝码重量----＊---输入重秤量---?5.霸王衡器ACS计价秤24键（14键按[去皮][清除]）步骤操作说明总重窗口单价窗口总价窗口1 开机归零短接标定头[?? 0.00] [? 0.00] [? 0.00]2 按[储存][0·567][储存] [?? 0.00] [UNLOAD] [? 0.00]3 按[储存] 空秤[?????? ] [ load ] [?????? ]4 加码5kg按[储存] [?? **? ] [ Ld-in ] [????? 0]5 按[5·00]按[储存] [ 5·000 ] [ CAPP ] [-------]6 按[15000]按[储存] 输入最大量程[?????? ] [Ld-in ] [ 15000 ]7 [ 5。
METTLER TOLEDO XK3123 PANTHER 称重显示控制器 技术 说明书
PANTHER
称重显示控制器 技术/操作手册
©梅特勒-托利多(常州)称重设备系统有限公司，2005 Mettler-Toledo版权所有。未经许可不得翻印、修改或引用。 METTLER TOLEDO® 和TraxDSP® 均为梅特勒-托利多(常州)称重设 备系统有限公司的注册商标 本产品执行标准：GB/T 7724－1999 《称重显示控制器》 本产品已申请专利。
[3]操作 ....................................................................................................................... 10 显示 ............................................................................................................................ 10 键盘 ............................................................................................................................ 10 基本操作....................................................................................................................... 11 上电功能............................................................................................................ 11 称重终端上电过程 ................................................................................................. 11 清零操作............................................................................................................ 11 皮重功能操作 ...................................................................................................... 11 清皮操作............................................................................................................ 11 打印操作............................................................................................................ 12 预置点功能操作.................................................................................................... 12 分选功能操作：.................................................................................................... 14
托利多PTPN称重仪表说明书
一：MettlerToledo PTPN称重仪表说明特利多PANTHER 系列仪表,型号为PTPN-1900N-023, 为面板式普通模拟秤量仪表,带PROFIBUS-DP接口,专用于中国市场的称重仪表。
第一次使用在土耳其工程中, 配用配料秤之用。
在仪表接线上,生产部应注意:该仪表不得于变频器、电机、继电器等容易产生电源噪声的设备共用一个电源。
为此,请在电路设计上,使用隔离变压器来达到净噪效能, 并确保仪表本身有专门的良好接地线路。
配接特利多本厂的传感器请按照随机说明书所示方法,接线。
配接柯力4 线传感器,请按照下面的方法接线:图中接线为压式,如果为拉式,请将白、绿线对调。
在出厂参数基础上,下列参数必须改变:F2.1 出厂设定为0,应设定为2,即Kg;F2.3.1 出厂设定为1,应设定为0,即不使用皮重功能;F2.6.1 出厂设定为1,应设定为0,即不使用噪声滤波;F5.1 出厂设定为1,应设定为0,即为指示仪方式;F8.1 出厂设定为0,应设定为1,即以分度数形式上传数据。
如下参数,在校秤时使用:F1.3 秤的最大称量值(Kg)F1.4 秤的分度值[CAL] 校秤如下参数,必须按照硬件组态修改,并确保该参数的设置数值在同一个网段是唯一、有效的。
F8.2 仪表PROFIBUS 地址设定。
范围是0-126。
上述参数,为关键参数,一经调试完毕,应予书面记录,并告诫使用方,不得擅自修改。
仪表面板按键含义:ZERO 键TARE 键。
当用于数值输入时,作为左移位Clear 键。
当用于数值输入时,作为清零MEMORY 键。
当用于数值输入时,作为右移位SELECT 键。
当用于数值输入时,作为增数ENTER 键参数设置的一般步骤:同时按住ENTER 和ZERO 键进入,参数设置模式。
屏幕显示“F1”。
在参数设置模式下,按SELECT 键可逐级进入各参数项,按ZERO键,可逐级退出参数项。
在显示第一级参数号时,按CLEAR,显示“CAL OFF？”,按ENTER 键,即退出了参数设置模式,完成了所有参数的设定,屏幕回复到正常的重量显示。
标准负荷测量仪仪表说明书
本手册主要介绍2000标准负荷(扭矩)测量仪的连线、校准、设置和使用方法，请用户在使用前仔细阅读。
一、2000标准负荷测量仪简介2000标准负荷(扭矩)系列测量仪是一款经过10年大量实践检验被最广泛认知的基础力学测量仪器，10年来先进的测量器具在基础力学测量领域中的推广应用和称重传感器在性能、质量、产能以及在世界市场上份额的增加，该系列仪器有着不可磨灭的贡献，应用领域包括：精密力值测量；扭矩测量、材料性能测试、应力应变测量、峰值测量以及基于应变原理传感器的生产检测领域。
相关的产品更新信息请参阅第3页。
2000A型仪表为最常用的测力计配套仪表，具有很高的可靠性和性能价格比，6或40个数据通道，额定显示分度5万，重复性、线性<0.01%FS，AD转换速率50~500次/秒，mV/V量值准确度：0.030%+0.020%(准确度采用相对于读数＋相对于量程的不确定度描述方法，以下同)，温度系数：<20ppm+10ppm，该款仪表主要应用于当量准确度为0.3%的标准测力计和常规力值测量。
2000B型仪表提供更高的准确度和测量效率，适用于当量准确度为0.1%的标准测力计、标准叠加式测力机和高要求测量需求，6或40个数据通道，显示分度20万，重复性、线性<0.005%FS，mV/V量值准确度：0.015%+0.010%，温度系数：<10ppm+5ppm。
2000D型仪表为扭矩测量仪表，6或40个数据通道，额定显示分度5万，重复性、线性<0.01%FS，AD转换速率50次/秒~500次/秒，mV/V量值准确度：0.030%+0.020%，温度系数：<20ppm+10ppm。
2000E型仪表为应变式传感器检测、补偿和调整的专用仪表，可直接显示传感器输出信号mV/V的测量值，信号输入范围：-12mV/V~+12mV/V，最小分辨率：0.01 V/V(等效于6.5位数字电压表)，重复性、线性<0.005%FS，mV/V量值准确度：0.015%+0.010%，温度系数：10ppm+5ppm，内置传感器供桥电源，可替代“稳压电源＋数字万用表”的传感器检测、补偿和调整方法。
宏拓仪器 DahoMeter 达宏美拓-直读式电子比重计 DH-300 使用说明书
直读式电子比重计DH-300操作说明书请仔细阅读本说明书，以便正确使用。
请妥善保管本说明书，以备不时之需。
东莞市宏拓仪器有限公司-DahoMeter达宏美拓-服务热线：400 830 0646首次使用说明由于机器首次使用、运输、突然断电、重量损失等原因导致零点改变所引起按键无反应、显示OL 、不能正常显示0.00时，请按如下步骤操作，可排除上述现象。
在确定测量台和水中吊篮上的物品已经清空及水中吊篮与水槽没有接触的情况下： 1.关机。
2.长按【C 】键，再开机直至屏幕显示【CAL 】时方可放手。
3. 按【B 】键一次，显示数字【2】。
（如按【B 】键无反应，请重新尝试上述三个步骤，直至屏幕显示对应数字【2】为止）4. 按【A 】键一次 ，显示数字【1】。
5. 按【ZERO 】键一次，显示数字【3】。
6. 再按【ZERO 】键一次，显示数字【3】。
7. 按【C 】键一次，显示数字【5】。
8. 按【ENTER 】键一次，显示【CAL 】。
（若未显示【CAL 】请重复4-7四个步骤）9. 按【C】键一次，显示多位变化的数字。
10. 按【C】键一次，显示一位或者二位会跳动的数字。
11. 在测量台中央位置放上100g砝码。
12. 按【ENTER】键一次，显示【100】。
13. 再按【ENTER】键一次，显示【100.00】。
14. 取下砝码后，重新开机，即可解决上述现象，做正常校正后即可使用。
※注意：在关机前，请将测量台及吊篮中的物品取出。
（如测试样品、网球、抗浮架、玻璃杯等）。
DahoMeter达宏美拓-服务热线：400 830 0646目录1.概述 (5)1.1原理 (5)1.2用途 (5)2.规格参数 (5)3.仪器介绍 (6)3.1 仪器及配件清单说明 (6)3.2按键功能介绍 (7)3.3显示屏介绍 (7)4.安装 (8)4.1安装环境 (8)4.2防风罩安装 (8)4.3仪器安装 (8)5.校正方法 (9)6.其它设定 (9)6.1温度补偿 (9)6.2其它溶液比重值设定 (10)6.3水温密度对照表 (11)7.测试方法 (11)7.1样品重量参考 (11)7.2 固体测量（密度＞1） (12)7.3 浮体测量（比重＜1） (13)7.4 颗粒测量 (14)7.5测试结果的选择 (15)8.故障排除方法 (15)9.注意事项及保养 (16)9.1 使用前注意事项 (16)9.2 使用时注意事项 (16)9.3 特别注意事项 (16)1.概述1.1原理直读电子比重计DH-300是根据ASTM D297-93、D792-00、D618、D891等标准，采用阿基米德水中置换法原理与现代微电子技术相结合，以实际温度下水的密度为基础，经过两次重量测量分别得出待测样品的质量与体积，从而通过微电脑直接计算出样品之比重。
NR1800数字式继电保护测试仪说明书
目录第1章快速入门 (1)第1节软件安装 (1)第2节装置简介 (10)第3节装置整体说明 (14)第4节电流保护试验 (19)第5节电压保护试验 (25)第6节时间继电器试验 (29)第7节中间继电器试验 (33)第8节反时限特性 (36)第9节距离（阻抗）保护试验 (43)第10节零序保护试验 (67)第11节线路整组传动试验 (73)第12节差动保护试验 (78)第13节变送器试验 (95)第14节电能表试验 (100)第15节低周减载试验 (105)第16节同期装置测试 (110)第17节备自投装置试验 (121)附录 1参数设置 (129)1.1.通道配置 (129)1.2.元件定值设置 (131)1.3.元件特性编辑 (132)1.4.网络参数 (141)1.5.结果管理 (142)1.6.报告 (144)1.7.状态量 (146)1.8.GPS触发器 (149)附录2. IEC-61850数字量输出控制 (153)2.1数字量输出接口 (153)2.2数字量输出引入保护装置 (153)2.3启动IEC61850数字配置窗口 (153)2.4IEC61850配置界面 (154)2.5IEC61850-9-1配置 (158)2.6IEC61850-9-2配置 (164)2.7IEC60044-8配置 (170)2.8GOOSE IN配置 (175)2.9GOOSE OUT配置 (178)2.10小信号配置 (181)2.11工具栏 (183)2.12配置文件管理 (185)2.13SCL解析 (188)2.14报文监视 (198)2.15注意事项 (202)索引 (202)第1章快速入门第1节软件安装1.1测试软件的安装1) 将NR 继电保护测试软件安装光盘放入光驱，双击光盘中安装程序，进入安装界面，如图1－1 所示：图1－12) 点击“Next”按钮，继续安装，进入安装选项设置，如图1－2 所示：图1－23) 如果选择默认配置，则直接点击“Next”按钮，进行下一步安装；不然点击“I do not…”按键取消安装，继续安装如图1－3 所示：图1－34) 继续点击“Next”按钮，进入下一步安装，如图1－4 所示：图1－45) 继续点击“Next”按钮，正式开始安装，如图1－5所示：图1－56) 安装结束后将出现安装结束界面，如图1－6所示，点击“Finish”结束安装。
托利多_操作手册_工业称重及系统_仪表_工业称重仪表_8142_08PRO+
130
90
9芯插头管脚定义：
信号名称 正激励 正反馈 屏蔽地 负反馈 负激励 正信号 负信号 屏蔽地 +EXC +SEN 内屏蔽 -SEN -EXC +SIG -SIG 外屏蔽
9 芯 D 型插头 1
2
3
4
5
7
8
9
2.2.2 串行口 COM1 COM1 有 RS232 和 20mA 电流环接口。 RS232 最远传输距离为：15m。 20mA 电流环最远传输距离为：300m。 25 芯插头管脚定义：
注意：请在断电状态下插拔仪表的连接器！ 2.2.1 传感器接口(LOADCELL)
8142Pro+ 双显示仪表最多能带8个350欧姆的模拟式传感器。 仪表到接线盒的电缆线请使用本公司的六芯双屏蔽电缆线。
推荐最长电缆长度 (使用本公司的六芯双屏蔽电缆线)
350Ω传感器个数
1
长度(米)
600
4
6
8
180
护 · 分项累计，按车号/货号/客户累计功能 · 打印日报表 · 打印称重计量单(四种格式可选) · 2 个串行口(连续输出/计算机接口) · 1 个并行口(打印机接口) · 静态轴重功能(最多 10 轴) · 计算机通讯接口 · 高精度、高分辨率Σ-σ型 A/D 转换 · TraxDSPTM 防震动技术 · SMT 技术
XK3127 型（8142PRO＋） 双显示(PRGN-1008) 称重显示仪 技术手册 技术手册
1 概述 ................................................................................... 1 1.1 主要特点 ............................................................................. 1 1.2 技术指标 ............................................................................. 1 1.3 型号命名规则 ......................................................................... 2 2 安装 ................................................................................... 2 2.1 开箱检查 ............................................................................. 2 2.2 系统接线 ............................................................................. 2 2.3 PCB 板上的开关........................................................................ 5 2.4 传感器分度数和分度值的确定 ........................................................... 5 3 操作 ................................................................................... 6 3.1 显示器和键盘 ......................................................................... 6 3.2 基本操作 ............................................................................. 7 3.3 车号皮重存储功能 ..................................................................... 8 3.4 数据存储功能 ........................................................................ 10 3.5 累计汇总功能 ........................................................................ 11 3.6 数据调显功能 ........................................................................ 12 3.7 静态轴重功能 ........................................................................ 14 4 参数设定 .............................................................................. 15 4.1 进入参数设定状态 .................................................................... 15 4.2 参数设置 ............................................................................ 16 4.3 退出参数设定状态 .................................................................... 23 5 维护和保养 ............................................................................ 23 5.1 常用维修工具 ........................................................................ 23 5.2 日常清洁和维护 ...................................................................... 23 5.3 出错处理 ............................................................................ 23 5.4 出错代码和提示信息 .................................................................. 23 5.5 维修测试点 .......................................................................... 24 5.6 电池 ................................................................................ 24 附 录 A 操作命令速查表 ............................................................... 25 附 录 B 连续方式输出数据格式.......................................................... 27 附 录 C 计算机 HOST 通讯方式 ......................................................... 29 C.1 硬件连接： .......................................................................... 29 C.2 数据格式: ........................................................................... 29 C.3 功能码: ............................................................................. 30 C.4 应用举例： .......................................................................... 32 附 录 D 工厂缺省参数 ................................................................. 33
托利多仪表
P/N: 7221.8 F1.9
键
功能说明
说明
标注
放弃
放弃所输入的数值并返回。
[9]
改变
按本键，可循环改变显示器中闪烁的数字值，改变范围为0~9。
[9]
移位
按本键可循环移动所需改变的数位。
[9]
确认
接受所输入的数值并返回。
[9]
设定新参数的的键盘操作
在参数设定中会要求操作者选择输入各种参数值。此时显示窗显示所参数值。当用确认键进入参 数值输入时，显示器闪烁显示参数值，操作者可根据下表说明操作。
¾ 本手册对应于一只WM6800称重显示控制器，为确保有效的设备管理，请管理员填写下表：
设备名称
所用秤号
资产编号
管理员
¾ 请本控制系统设备的供应商（可能并非本称重显示控制器的供应商）填定下表。 设备供应商 联系人 电话
梅特勒-托利多（常州）称重设备系统有限公司
METTLER TOLEDO
如果您是含有本称重显示控制器的设备的操作人员： 在操作本称重显示控制器前，请仔细阅读〈日常操作〉及〈参数设定〉章节，同时请仔细阅读由 该设备的供应商(可能并非本称重显示控制器的供应商)所提供的设备操作说明。在称重显示控制 器说明与设备操作说明之间有不一致的部分，以设备操作说明为准。 本手册是为多种应用方式而编制的，一般来说，您在日常操作中只会接触到其中部分的应用方式。 请要求本设备的维护或管理人员，或本设备的供应商在本手册中标出与您相关的操作内容。对于 本称重显示控制器操作的不明之处请与本设备供应商联系。
量显示状态（F1.7=1），该状态由设定参数F1.7指定，该参数在正常称重控制时应设为0。 ¾ 本手册对应于软件版本号为[r1.00]及其以后的WM6800称重显示控制器。
称重显示指示器使用说明书
XK3190-A27E型称重显示指示器上海耀华称重系统有限公司制造目录第一章技术参数................................................................................................................... - 1 -第二章安装连接................................................................................................................... - 3 -一、仪表示意图 (3)二、传感器的连接 (3)三、串行通讯接口与大屏幕 (4)第三章操作说明................................................................................................................... - 5 -一、开机 (5)二、按键操作说明 (5)三、称重操作 (5)第四章标定说明................................................................................................................... - 7 -第五章用户功能设置............................................................................................................. - 8 -第六章信息提示出错说明................................................................................................. - 10 -第七章维护保养及注意事项............................................................................................. - 10 -亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章技术参数1 型号 XK3190-A27E2 准确度等级 3级、n=30003 模拟部分输入信号范围 -19mV～19mV转换速度 10 次/秒增益漂移 %供桥电压 DC 5V传感器连接 1只350Ω传感器4 显示显示范围 -99999～999999(不考虑小数点)分度值 1/2/5/10/20/50 可选5串行通讯接口（选配）信号 RS232信号传输距离＜20米6 大屏幕显示接口（选配）采用串行输出方式，电流环信号,传输距离≤1000米7 使用环境电源AC220V；50、60Hz（-2%~+2%）相对湿度≤85%RH保险丝 500mA8 自重约2千克第二章安装连接一、仪表示意图(图2-1) 前盖示意图(图2-2) 后盖示意图二、传感器的连接1. 传感器的连接采用9芯插头座（孔）. 图2-3 标注了各引脚的意义。
XK3150-Ex-P本安型电子称重仪表 用户使用说明书
XK3150-Ex-P本安型电子称重仪表用户使用说明书Edition: 3150PECG051210106Locosc Precision宁波朗科精工技术有限公司精工技术源自德国前言朗科精工感谢您选用XK3150-Ex-P本安型电子称重仪表，每台产品在出厂前都经过严格的性能测试和质量检验，它将以强大的功能、卓越的指标和可靠的质量来回馈你的投资，一定能创造最大的社会价值。
朗科精工专注于称重技术的研发、优良产品的制造和完善的售后服务，如果您对我们的产品有任何建议和改进意见，请不要犹豫地与我们联系。
如果在使用过程中有任何不明之处，请与总部或当地服务机构联系。
联系信息如下：宁波朗科精工技术有限公司网站：邮箱：******************电话：4006788987地址：宁波江北区甬江工业区振甬路137号邮编：315 021一、产品安全使用特定条件证书编号后缀“X”表明产品具有安全使用特殊条件：1.应采取措施避免产品裸露非金属部件静电电荷产生引燃危险。
2.仅允许使用由宁波朗科精工技术有限公司提供的型号为DE002的电池组，不得在危险场所更换电池。
二、产品使用注意事项1. 产品使用环境温度：-10℃~+40℃。
2. 当产品配用宁波朗科精工技术有限公司提供的型号为DE002的电池组时，防爆标志为Ex ic ⅡB T3 Gc。
当产品选用外接本安电源输入时，防爆标志为Ex ic ⅡB T4 Gc。
3. 产品外接本安电源参数为：仪表电源：U i=13V，I i=500mA，P i=3.8W，C i=0μF，L i=0mH。
打印机电源：U i=5.88V，I i=536mA，P i=3.15W，C i=150μF，L i=0mH。
4. 产品RS232输出通信端口TXD2、GND2本安参数为：U i=23.5V，I i=8.5mA，P i=0.05W，C i=0μF，L i=0mH。
5. 产品RS485输出（串口一）通信端口A、B本安参数为：U i=8.5V，I i=90mA，P i=0.192W，C i=0μF，L i=0mH。
称重IND780使用操作手册R02
称重IND780使用操作手册R02某K3140IND780称重显示控制器技术/操作手册©METTLERTOLEDO2007METTLERTOLEDO版权所有。
未经书面许可不得翻印、修改或引用。
METTLERTOLEDO®是梅特勒-托利多（常州）称中设备系统有限公司的注册商标。
本产品执行标准：GB/T7724－1999《称重显示控制器》本产品已申请专利。
部分专利号：USPat.No.6,576,849；USPat.No.5,669,522METTLERTOLEDO保留修改本手册的权利注意：在操作和维修仪表前请仔细阅读本说明书。
妥善保管以备查阅。
注意在进行控制器的电器连接时，请预先将电源切断，并等待至少30秒。
目录述............................................................. (7)IND780简介............................................................. .. (7)工作环境............................................................. .. (8)温度与湿度............................................................. . (8)防护等级............................................................. .. (8)防爆............................................................. . (8)开箱检查............................................................. .. (9)型号代码............................................................. .. (9)结构尺寸............................................................. (10)数............................................................. (10)主板............................................................. .. (12)秤接口板............................................................. (12)模拟式秤台............................................................. .. (12)IDNet秤台............................................................. (12)数字秤台.............................................................. ......12SICS协议秤台.............................................................. ..........................12POWERCELL选件............................................................. .. (12)输入输出接口............................................................. . (13)串口............................................................. .. (13)PLC接口............................................................. (13)A-BRIO........................................................... (13)PROFIBUSL2DP................................................... .. (13)ControlNet和EtherNetIP..................................................... (13)TakE某pert........................................................... .. (14)InSite配置工具............................................................. . (14)操作说明.............................................................. .15显示与键盘.............................................................. ...........................................14第2章安全等级............................................................. (15)关............................................................. (16)显示屏操作............................................................. .. (16)功能软键和图标............................................................. (16)熟悉导航界面.............................................................. (20)导航键.............................................................. (20)软键............................................................. .. (21)应用键............................................................. . (22)秤功能键............................................................. (22)字母键............................................................. . (23)键............................................................. . (24)主屏幕............................................................. . (25)背光及省电操作............................................................. (25)基本功能............................................................. (25)选择秤............................................................. . (26)清零............................................................. .. (26)去皮............................................................. .. (27)单位切换.............................................................. .. (30)10倍扩展.............................................................. . (30)打印.............................................................. . (30)最小称量（MinWeigh）................................................... (31)显示对比度............................................................. .. (31)信息调用............................................................. (32)目标值比较............................................................. .. (32)SmartTrac...................................................... .. (36)显示屏大小............................................................. .. (36)显示屏色彩............................................................. .. (36)进度条图形模式............................................................. (37)分选检重模式............................................................. . (37)交叉线模式............................................................. .. (38)时间和日期............................................................. .. (38)报表............................................................. .. (38)标定测试............................................................. (39)Alibi存储器............................................................. . (41)表格查找............................................................. (43)第3章参数设置............................................................. ..44进入菜单............................................................. (44)退出设定模式............................................................. . (45)菜单树............................................................. . (45)参数设置窗口............................................................. . (45)外接键盘............................................................. (46)菜单结构............................................................. (46)设置参数............................................................. (47)Scale（秤参数）........................................................... . (48)第4章安装.............................................................. (70)注意.............................................................. . (70)外壳结构.............................................................. .. (70)面板式结构.............................................................. . (70)防尘式结构.............................................................. . (70)安装仪表............................................................. (71)面板式安装方式............................................................. (71)防尘式安装方式............................................................. (72)磁环与选件板接线............................................................. .. (73)磁环............................................................. .. (73)选件板接线............................................................. .. (73)防尘式接线孔配置............................................................. .. (74)主板接线............................................................. (74)电源线............................................................. . (75)以太网和USB............................................................ . (76)串行口............................................................. . (76)COM1........................................................... . (76)选件板接线............................................................. .. (78)PLC接口板............................................................. . (84)ControlNet接口板............................................................. (84)Ethernet/IP接口............................................................. .. (84)PROFIBUS接口............................................................. (85)Rockwell(AllenBradley)RIO接口 (85)跳线开关设置............................................................. . (86)主板开关............................................................. (86)主复位按钮............................................................. .. (86)输入输出（DIO）接口板开关............................................................. .86PCB板跳线位置............................................................. .. (87)模拟传感器接口板跳线............................................................. (87)POWERCELL数传接口板跳线 (8)8故障诊断与处理............................................................. (89)故障处理列表............................................................. . (89)第1章感谢您购买IND780工业称重终端。
托利多PTPN-1800N称重仪表
托利多PTPN-1800N称重仪表（广州南创陈工）托利多PTPN-1800N称重仪表公司介绍托利多公司以制造出世界上第一台替代法单盘天平而闻名的梅特勒-托利多集团，是全球领先的精密仪器制造商之一，并且是世界上最大的制造及销售实验室、工业和食品零售业用称重设备的厂商。
在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。
同时，集团在几个运用称重相关技术的分析仪器行业中占据前三位的位置，并在应用于药物及化学聚合物研究开发自动化学反应系统市场上名列前茅。
此外，集团也是最大的生产线及包装用金属检测机的制造和销售商。
产品广泛用于航空航天、化纤、机械、能源、交通建筑、钢铁、环保、制药、矿山、建筑机械、给水排水、石油天然气、化工冶金、水利电力、热力造纸、市政管理等领域中的电子秤、汽车衡、配料秤、全电子汽车衡、电子地上衡电子台秤、电子吊称、定量包装系统。
多年来，梅特勒-托利多始终致力于产品的开发和应用，在世界衡器及仪器领域方面一直拥有处于领先地位的新技术及新产品。
集团总部位于瑞士的苏黎士，在全球范围内已拥有近八千名员工，在三十七个国家设有销售及服务机构并在瑞士、美国和中国等国家建立了生产基地；除METTLER TOLEDO这一品牌外，集团还拥有梅特勒-托利多GARVENS，INGOLD，Thornton等一批著名商标。
梅特勒-托利多在全球范围内拥有近40多家分公司和销售机构，并在瑞士、德国、美国和中国等国家拥有生产基地在中国，我们在常州和上海设有运营中心、生产工厂及研发试验室，并在全国范围内建有三十多家办事处，与两百多位分销商紧密合作。
我们素质过硬、反应迅捷的专业服务队伍，能够为客户提供全方位的便捷服务。
托利多公司以制造出世界上第一台替代法单盘天平而闻名的梅特勒-托利多集团，是全球领先的精密仪器制造托利多PTPN-1800N称重仪表图片托利多PTPN-1800N称重仪表主要性能电流型模拟量输出模块(13M电缆)直接输出4~20mA电流便于远距离传输；可以单只传感器使用输出4~20mA信号，也可以两只使用输出4~20mA信号；适用于各种大吨位的料位计及配料称重控制；外形高度低安装方便快速；容量2~500t；综合精度高，长期稳定性好；不锈钢材质，焊接密封，防护等级IP68；PTPN-1900N，METTLER TOLEDO集团早在1987年，METTLER TOLEDO集团就开始涉足中国，在江苏省常州市实施了其在中国的第一项投资,常州工厂主要开发生产称重传感器、称重控制器(称重显示仪表)、地磅、汽车衡等。
UNI800 称重显示控制器
UNI800 使用说明书
1
用前须知：
初次使用前，请详细阅读本说明书，现场使用许多疑难问题，在本说明书中将找到答案。 使用前，请检查称重系统其他部件是否匹配。 使用本仪表，注意防晒、防雨水、防撞击。 使用本仪表，请尽可能配备常用安装、检修工具：小型一字螺丝刀，数字式万用表，称重传 感器模拟器（mV 信号发生器） 。
3
安装.......................................................................................................................................................................8 3-1 3-2 3-3 3-4 3-5 3-6 安装注意事项 ..............................................................................................................................................8 称重显示器输入灵敏度...............................................................................................................................8 传感器与显示器之连接法...........................................................................................................................8 称重终端最长可联接的称重信号电缆长度表 ...........................................................................................9 称重传感器接线方式...................................................................................................................................9 安装尺寸图（单位：MM） ......................................................................................................................1-2 1-3 2
PTD称重仪表说明书
P T D称重仪表说明书文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]2004年版注意事项1.在新购买收到货后, 请即时验收仪表（请注意有无损坏）、使用说明书、合格证、产品维修登记表和警告, 如有问题请与供应商联系.2.使用新仪表时, 请先将仪表的 IN1 和 COM 短接, 才能进入功能设置和调校, 请参考使用说明书:4-3 后面板说明5-1-17 “F16 0” 输入 1 功能5-1-18 “F17 1” 输入 2 功能5-1-19 “F18 2” 输入 3 功能9-2-1 输入功能代码和说明目录1. 概述 (1)1-1 简介………………………………………………………….…..11-2 有关术语…………………………………………………………11-3 特点 (2)2. 技术规格 (3)2-1 一般规格......................................................................... (3)2-2 数字部份 (3)2-3 模拟部份 (3)2-4 串行 RS232/RS485 资料输出接口(选配件) (4)2-5 高低限位输出接口(选配件)……………………………………...62-6 BCD 输出接口(选配件)…………………………………………...62-7 模拟输出接口(选配件) …………………………………………...62-8 输入接口………………..………………………………………...63. 操作 (7)3-1 一般说明......................................................................... (7)3-2 称重显示器输入灵敏度 (7)3-3 传感器与显示器之连接法 (8)4. 显示器及按键说明 (9)4-1 显示器 (9)4-2 前面板说明 (9)4-3 后面板说明 (10)5. 功能设置 (11)5-1 参数设定......................................................................... . (11)5-2 经由 RS232/RS485 接口设定功能 (17)6. 调校 (21)6-1 在秤量间距设定时 (21)6-2 设置步骤.......................................................................... . (21)6-3 调校错误讯息..................................………………………..…......256-4 经由 RS232/RS485 接口调校 (26)7. 显示值和输出值 (29)8. 比较量设置 (30)8-1 设置参数步骤......................………………………….............…...308-2 经由 RS232/RS485 设置比较值 (35)9. 输出/输入 (37)9-1 高低限位控制输出(选配件接口) (37)9-2 输入………………………………...……………………................409-3 RS232/RS485 输出(选配件接口) (41)9-4 BCD 资料输出接口板(选配件接口) (46)9-5 模拟输出接口板(选配件接口) (48)10. 电源设定 (50)11. 显示器外形图 (51)12. 附页 (52)12-1 单一物料配料软件选件……………………………………….....5212-2 标准 ASCII 码一览表……………………………………………5912-3 PT650D 功能一览表……………………………………………..60注: 本公司保留对此产品进行修改和改进的权力, 因此, 技术上的改进, 恕不另行通知.元器件是日本进口, 珠海志美电子有限公司组装.版权所有．不得翻印1. 概述1-1 简介PT650D 称重显示器是一种多用途称重显示器, 它拥有的许多特殊性能在过去只有一些昂贵之仪表才有. PT650D 适用于一般工业及商业用途的台秤、地秤、容器秤及汽车衡, 也可用于吊秤.1-2 有关术语倍数 :倍数是用来确定小数点位置或加在读数后零的个数.例如 : 如果读数为 234, 则倍数显示器显示100 2340010 23401 234.1.01.001 .234.0001 .0234分度间距 :指显示间距与倍数之比例. 分度间距数值只能选择数值 1、2、5中的其中一个.显示间距 :指显示器上相连两个读数之间的差值, 亦称为分度值.激励电压 :指由显示器提供用以驱动电阻应变式传感器的电压.电阻应变式传感器 :电阻应变式传感器是一种将所受力或重量转换成电压的部件.每个电阻应变式传感器包括两个部分:第一部分是根据所受力大小而线性变形的金属部件—俗称弹性体.第二部分是可根据弹性体的变形大小而改变其电阻的应变片.电阻应变式传感器输出比率 :指从电阻应变式传感器输出的电压与激励电压的比率, 亦称该电阻应变式传感器的输出灵敏度.最大量程 :指为称重显示器设计 (略去小数点后) 可显示的最大数值.分辨率 :指最大量程与显示间距之比例.自重 :指能使电阻应变式传感器产生输出电压的承载器本身的重量.秤量间距 :指称重显示器对秤的承载器上单位标准重量变化所显示之数值, 也即俗称的量程.1-3 特点- 可用于所有电阻应变式测力与称重传感器;- 采用微处理器控制操作;- 选用清晰稳定的 13mm 6 位 LED 数码管显示;- 可选择显示毛重及净重;- 显示之重量可选用如下不同的分度间距:1, 2, 5, 10, 20 或 50; - 超载时显示 " ";- 可选择 4 个小数点位置;- 自动零位跟踪;- 轻触式按键自动去皮;- 采用 Delta-Sigma 方法;- 内部分辨率为 16,000,000;- 最大显示分度数为 300 至 10,000 分度;- 采样速度大约为每秒 200 次;- 接通电源时具有自我诊断功能;- 可使用软件进行功能设定;- 外部设有开关作为保护参数设定和调校;- 可选配之接口板:标准 RS232 或 RS485 资料输出接口;高低限位输出接口(光耦输出, 耐压 80VDC, 300mA);并行 BCD 资料输出接口;或模拟输出接口;- 可选软件: 单一物料配料选件.2. 技术规格2-1 一般规格1. 电源: 交流电 110V, 220V±10%,50/60 赫兹 (出厂前指定)2. 消耗功率: 9 瓦3. 工作温度: 从 -5℃到 50℃ (23℉到 122℉)4. 湿度: 90% 相对湿度 (无凝结水)5. 重量: 大约 kg2-2 数字部份1. 数字显示: 6 位 LED 数码管2. 数字高度: 13mm3. 指示灯号: 显示毛重, 净重, 零位, 重量变动及重量单位 (公斤或吨)4. 负数显示: 最左边的数字显示 "-" 号5. 超载显示: 显示 " "6. 显示范围: 由 500 至 100,0007. 显示分度间距: 1, 2, 5, 10, 20 或 508. 小数点位置: 可选择 4 个不同位置2-3 模拟部份1. 适用之传感器类型: 适用于所有电阻应变式测力与称重传感器2. 传感器输入电压 : 直流电 10V±5%, 最多可供电 150毫安3. 输出灵敏度: μV/格至 200μV/格4. 输入阻抗: 在 500VDC 时, 每个端子之间阻抗大于100MΩ5. 零位可调电压范围: 由毫伏到 15 毫伏6. 量程稳定度: 读数之±8ppm/K7. 零位稳定度: ±微伏±%初始零位偏移电压) /K8. 非线性误差 : 不大于满刻度之 %9. 采样方法: Delta-sigma 方法10. 采样速率: 最高每秒 200 次11. 内部分辨率: 16,000,00012. 最大显示分度数: 10,000 分度13. 比较周期: 约每秒 200 次14. 耐压:在输入端 (包括共点端、大地、光电耦输出端、模拟输出端或 BCD输出端) 之间, 每两个端子之间在1分钟内的耐压为直流500伏.在电源输入端 (包括共点端、大地、光电耦输出端、模拟输出端或 BCD 输出端) 之间,每两个端子之间在1分钟内的耐压为交流 1500伏.选配件：15. 模拟输出或BCD输出 : 0~5V, 0~20mA 和 4~20mA;或并行 BCD 输出.16. 标准通讯板: RS232 通讯板或 RS485 通讯板17. 控制输出: 4 位光耦输出板2-4 串行 RS232/RS485 资料输出接口(选配件)1) 通讯板: 输出采用串行 EIA-RS232 / RS485 标准(选配件)2) 讯号形式: 资料位数 = 7校验位 = 1 (偶数)终止位 = 1编码标准 = ASCII 码波特速率 = 2400, 4800, 9600, 19200 波特结束码 = CR/LF3) RS232 / RS485 操作模式a) 指令模式: 当输入端 RXD 收到来自 RS232/RS485 指令后,显示器才会采取适当反应, 资料才会输出.输入指令: READ<CR><LF> 表示要求输出所显示之数值T ARE<CR><LF> 皮重数值K EY<CR><LF> 现在的按键情况Z ERO<CR><LF> 零位数值例如: 将 READ<CR><LF> 用 ASCII 编码表示, 则为(52H, 45H, 41H, 44H, 0DH, 0AH)b) 连续模式: 在这种形式下, 资料会自动不断输出而不需输入指令.4) 资料格式状态 1 : 状态 2 :OL = 超过载荷NT = 净重 ST = 稳定显示GS = 毛重 US = 不稳定显示重量数字资料:重量数字资料共包括 8 位字符, 数字从 0 到9,符号有: 负号 "-", 正号 "+", 空位 " " 和小数点.单位:kg = 公斤 t = 吨 1b= 磅5) 输出接口与电路图6) RS485 通讯连线a. 点对点注: PT650D 仪表主板上ST62(TERMINATER )必须处于 “ON” 状态,作用为给通讯线终端并上一个200欧姆的阻抗匹配电阻. RS232 的通讯格式与RS485的点对点通讯格式一样.COMTXD RXDRS232注: ID为“XX” 的仪表“ON”状态, 实质为给通讯口终端并上一个200欧姆的阻抗匹配电阻.2-5 高低限位输出接口(选配件)1) 限位输出: 高高, 高, 低, 低低共 4 个输出2) 最大容量: 80V, 300mA 直流2-6 BCD 输出接口(选配件)1) BCD 输出方式: 并行 BCD 输出2) BCD 推动能力: TTL 20mA, 开集极300mA2-7 模拟输出接口(选配件)1) 模拟输出方式: 0~5V/0~20mA/4~20mA2) 选用 0~20mA/4~20mA 之模拟输出接口板时, 激励电压之电流输出降低至120mA.2-8 输入接口(内置)1) 输入控制: IN1, IN2, IN3 共 3 个输入2) 输入方式: 无源开关3) 输入接触时间: 30 毫秒3. 操作3-1 一般说明不要将 PT650D 安装在阳光直晒处, 并须避免突然之温度变化、振动或被风吹.当温度大约为 20℃或 68℉ , 相对湿度约为 50% 时, 可获得最佳之性能.通过电源线将 PT650D 后端接地, 并保证接触良好. 不得将地线接至其它设备的地线.模拟输入或输出讯号对电子噪音敏感. 不得将这些模拟输入或输出讯号之电线与交流电源线结扎在一起, 因为这样可能造成干扰. 请将这些电线远离交流电源, 并尽量缩短所有电线或同轴电缆的长度.如果当地交流电供应有超过±10% 的波动, 那幺就必须使用电源稳压器以稳定电源.3-2 称重显示器输入灵敏度称重显示器灵敏度 (A) 可通过以下方程序计算出来:3-3 传感器与显示器之连接法传感器的模拟输出及 RS232/RS485 板之输入或输出讯号对电子噪音十分敏感. 不要将这些电线结扎在一起, 因为这样可导致干扰. 并请将这些电线远离交流电源.4. 显示器及按键说明4-1 显示器H H (O P )H I (P L ) L O (F F ) L L (Z B ) E M T R C O M I N 2 I N 3T X D 1 R X D 1 C O M + C O M进入功能参数设定状态: 先按下并保持键, 再按下键,保持2 秒后, 显示 "FUNC"进入调校状态 : 先按下并保持键, 再按下键, 保持 2 秒后"CAL"进入高低限设定状态 : 先按下并保持键, 再按下键, 保持 2 秒后"SET"显示屏的开/关 : 按下键 3 秒kg/lb 单位转换 : 按下键 2秒, “kg” 指示灯闪时单位为 1b, 再按键保持 2 秒, 恢复 kg 显示.(注: 1kg = lb)注: 为了实现设定功能,键, 否则, 输入无效. 当未输入完时或输入错误数据键重新输入.4-2 前面板说明键: 输入数据, 可跳过秤量间距调校.键: 选择数据设置状态、毛重/净重显示值.. 键: 在数据设置时转换数据位数; 选择净重显示值.键: 在数据设置时, 选择数据位数; 如果零点漂移不超过满量程的 1% 到 10%, 按此键可回零.指示灯: 亮时显示毛重 指示灯: 亮时显示净重 指示灯: 亮时显示被称重量处于动态指示灯: 亮时显示毛重为零 指示灯: 亮时显示单位为公斤 指示灯: 亮时显示单位为吨注: 在设置数据时, 小数点的位置会闪烁. 负值不能设定, 只能显示.4-3 后面板说明S I G +S I G - E X C + E X C - S H I E L D I N 1 C O M E A R T H A C A C1. 电源输入端: AC, AC, EARTH2. 传感器输入端: SIG+, SIG-, EXC+, EXC-, SHIELD3. 输入端: IN1, IN2, IN3,COM4. 高低限位输出端: HH, HI, LO, LL, EMTR COM单一物料配料选件输出端: OP, PL, FF, ZB, EMTR COM5. 串行通信端: TXD1, RXD1, COM6. 模拟信号输出端: +, COM5. 功能设置进入功能设置: 先按下并保持键, 再按下键, 保持 2 秒后,显示 "FUNC", 已进入功能设置状态, 可在 "F0 0" 和 "F19 XX" 之间进行参数设定.数据改变后, PT650D 可进入调校状态.键可选择所需功能编号 (从 F0→F19→F0 循环) 键可选择所需数据 (从 FX 0 到 1, 2 ... 递增)注: (1) 在称重状态下, 可通过 RS232/RS485 进行参数设置.(2) 如果系统内部有错, "ERROR X" 将会在 RS232/RS485 输出一次.(3) 当检查总量错误时或最大量程、倍数、分度间距的功能改变时,PT650D 将会处于 "CAL" 重新设置状态 (这些信息会自动显示).然而, 如果在此状态下关闭再接通电源, 将会进入称重状态. (4) 零点范围的百分比计算可忽略.5-1 参数设定先按下并保持键, 再按下键, 保持 2 秒后, 显示 "FUNC"2 秒后5-1-1 "F0 0" 退出设定键后, 输入有效, 进入称重状态键, 将跳到下一参数设定5-1-2 "F1 0" 零位跟踪时间键可选择0 = 无跟踪 1 = 1 秒5-1-3 "F2 1" 零位跟踪范围按键可选择 0 = 1 位显示分度间距 1 = 2 位显示分度间距2 = 4 位显示分度间距5-1-4 "F3 1" 动态检测按键可选择 0 = 1位显示分度间距/秒 1 = 3 位显示分度间距/秒2 = 5 位显示分度间距/秒3 = 10 位显示分度间距/秒5-1-5 "F4 1" 位数或小数点选择键可选择 0 = 101 = 12 =3 =4 =5 =5-1-6 "F5 0" 分度间距按键可选择0 = 11 = 22 = 55-1-7 "F6 11" 最大量程按键可选择 0 = 500 8 = 5000 16 1 = 1000 9 = 6000 172 = 1200 10 = 8000 183 = 1500 11 = 10000 194 = 2000 12 = 12000 20 6 = 3000 14= 200007 = 4000 15= 25000如果最大量程设置不符合条件, 将会有 "ERROR 1" 的侦错讯息显示, 2 秒后, PT650D 返回 F4 (小数点) 设置状态.最大量程 ≧ 500最大量程 ≦ 100,000注: 当显示 "ERROR 1", 同时在 RS232/RS485 有一次侦错讯息输出.5-1-8 "F7 2" 波特率按键可选择 0 = 2400 波特率1 = 4800 波特率2 = 9600 波特率3 = 19200波特率5-1-9 "F8 1" RS232/RS485 输出方式按键可选择 0 = 连续状态1 = 指令状态5-1-10 "F9 0" 单位按键可选择 0 = 公斤 1 = 吨5-1-11 "F10 3" 置零范围按键可选择 0 = 1% 5 = 6%1 = 2% 6 = 7%2 = 3% 7 = 8%3 = 4% 8 = 9%4 = 5% 9 = 10%注: 在称重状态, 该最大置零范围是每按一次键的累积值,最大置零范围是最大量程的 1% 至 10%.5-1-12 "F11 0" 数字滤波按键可选择 0 = 0 5 = 325-1-13 "F12 4" 显示更新速率按键可选择 0 = 1 次/秒次/秒次/秒次/秒 次/秒5-1-14 "F13 6" BCD 输出速率按键可选择 0 = 4 次/秒1 = 8 次/秒2 = 16 次/秒3 = 20 次/秒4 = 60 次/秒5 = 80 次/秒6 = 100次/秒7 = 200次/秒注: 如没有 BCD 接口板不用设置.5-1-15 "F14 01" RS485专用地址按键可选择00 = 点对点设定 01~ 99 = 点对多点的注输入输出接口板时方为有效, 否则没有此功能.此为专有地址, 不可与其它并联中之 PT650D 有相同之地址. 当 ID 号设为 “00” 时, 只有单台通讯.5-1-16 "F15 0" 峰值保持按键可选择 0 = 无峰值保持 1 = 峰值保持(自动)2 = 谷值保持(自动)3 = 峰值 - 谷值保持(自动)4 = 峰值保持( 5 = 谷值保持(外部) 6 = 峰值 - 谷值保持(外部)注: 选择 4, 5, 6 时与 F16, F17, F18 项的 “8 = 峰值保持” 配合使用.峰值保持超出最大量程时将显示 “..”, 直至重量回到置零范围内.5-1-17 "F16 0" 输入1功能按键可选择 0 = 允许功能设定1 = 归零2 = 去皮3 = 毛重/净重4 = 打印5 = kg/lb(6 = 显示开关7 = 显示值保持 8 = 峰值保持5-1-18 "F17 1" 输入 2 功能按键可选择 0 = 允许功能设定 1 = 归零2 = 去皮3 = 毛重/净重4 = 打印5 = kg/lb(6 = 显示开关7 = 显示值保持 8 = 峰值保持5-1-19 "F18 2" 输入 3 功能按键可选择 0 = 允许功能设定 1 = 归零2 = 去皮3 = 毛重/净重4 = 打印5 = kg/lb(6 = 显示开关7 = 显示值保持 8 = 峰值保持5-1-20 "F19 0" 比较条件按键可选择 0 = 毛重 1 = 净重2 = 显示重量注: 比较输出根据 F19 的设定作为比较条件.5-2 经由RS232/RS485接口设定功能(配RS232或 RS485有此功能)功能设定可经由RS232/RS485接口进行, 在正常称重情况下, 从RS232口设定, 输入 “FUNC<CR><LF>” 指令, 仪表显示 “FUNC”.从RS485口设定, 则需输入 “<ENQ>IDXX<CR><LF>” 指令, 仪表送回“<ACK>XX<CR><LF>”, 再输入 “FUNC<CR><LF>” 指令, 仪表显示 “FUNC”.输入指令PT650D 输出<ENQ>IDXX<CR><LF> (RS485) <ACK>XX<CR><LF> (RS485)FUNC<CR><LF>5-2-1 零位跟踪时间T=0<CR><LF> 可输入 0 或 1, 0 = 无零位跟踪, 1 = 1 秒 1 <CR><LF> T=1<CR><LF>输入 N 以选择下一个功能 N <CR><LF>5-2-2 零位跟踪范围D=1<CR><LF> 可输入 1, 2 或 4 个显示分度间距2 <CR><LF> D=2<CR><LF> 输入 N 以选择下一个功能 N <CR><LF>5-2-3 重量摆动检测MOTION1D/S<CR><LF>可输入 1, 3, 5 或 10 个显示分度间距3 <CR><LF> MOTION3D/S<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-4 小数点4<CR><LF>可输入 0, 1, 2, 3 或 40 = 无小数点1 =2 =3 =4 = 0<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-5 倍数(只在选择无小数点时方可选择)MULT 1<CR><LF>可输入 1 或 1010 <CR><LF> MULT10<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-6 分度间距d 1<CR><LF>可输入 1, 2 或 55 <CR><LF> d 5<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-7 最大量程500<CR><LF>可输入 500 至 100000 之间共 22 个选择3500 <CR><LF> NO <CR><LF> 100000 <CR><LF> 100000<CR><LF>输入 N 以选择下一个功能N <CR><LF>如果输出 ERROR 1, 则表示分辨率超出可接受范围, 需从 5-2-4 重新输入.5-2-8 RS232/RS485 波特率BAUD2400<CR><LF>可输入 2400, 4800, 9600 或 192009600 <CR><LF> BAUD9600<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-9 单位UNITkg<CR><LF>可输入 kg, 或 t, kg = 公斤, t = 吨t <CR><LF> UNITt<CR><LF>kg <CR><LF> UNITkg<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-10 置零范围1<CR><LF>可输入 1 至 103 <CR><LF> 3<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-11 数字滤波0<CR><LF>可输入 0 至 512 之间共 10 个选择4 <CR><LF> 4<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-12 显示更新速率DSP RATE1<CR><LF>可输入 1, 4, 8, 16 和 20 次/秒4 <CR><LF> DSP RATE4<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-13 BCD 输出次数BCD RATE4<CR><LF>可输入 4, 8, 16, 20, 60, 80, 100 和 200 次/秒8 <CR><LF> BCD RATE8<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-14 ID 地址ID. NO.00<CR><LF>可输入 00 至 9901 <CR><LF> ID. NO.01<CR><LF>输入 N 以选择下一个功能N <CR><LF>5-2-15 峰值保持PEAK HOLDOFF<CR><LF>可输入 OFF, PEAK AUTO, VALLEY AUTO,PEAK VALLEY AUTO, PEAK EXT,VALLEY EXT 和 PEAK VALLEY EXTPEAK AUTO<CR><LF> PEAK AUTO<CR><LF>输入 N 以选择下一个功能N<CR><LF>5-2-16 输入 1 功能设置INPUT1 FUNC<CR><LF>可输入 FUNC, ZERO, TARE, G/N, PRINT, kg/lb,ON/OFF, HOLD 和 PEAK HOLDFUNC<CR><LF> INPUT1 FUNC<CR><LF>输入 N 以选择下一个功能N<CR><LF>5-2-17 输入 2 功能设置INPUT2 PEAK HOLD<CR><LF>可输入 FUNC, ZERO, TARE, G/N, PRINT, kg/lb,ON/OFF, HOLD 和 PEAK HOLDkg/1b<CR><LF> INPUT2 kg/lb<CR><LF>输入 N 以选择下一个功能N<CR><LF>5-2-18 输入 3 功能设置INPUT3 PRINT<CR><LF>可输入 FUNC, ZERO, TARE, G/N, PRINT, kg/lb,ON/OFF, HOLD 和 PEAK HOLDHOLD<CR><LF> INPUT3 HOLD<CR><LF>输入 N 以选择下一个功能N<CR><LF>5-2-19 比较条件COMPARISONGROSS<CR><LF>可输入 GROSS, NET 和 DISPLAYDISPLAY<CR><LF> COMPARISON DISPLAY<CR><LF> 输入 R 则可返回正常称重状态R<CR><LF> YES<CR><LF>注: 如果最大量程, 分度间距或倍数有所改变, 必须重新进行调校及设定配料份量, 而 PT650D 亦会显示 "CAL1" 字样.6. 调校* 注: 调校时不允许进行零位跟踪和调校前须要预先半小时开机. * 注: 在调校中, 只有当系统稳定时, 才能接受称重值.* 注: 当调校出现错误时, 侦错资料会从 RS232/RS485 输出.6-1 在秤量间距设定时1. 当分度间距和倍数设定后, 设置秤量间距分度间距0 1 2 3 4 5 6 7 8 9 ← 100显示 "2" 0 2 4 6 8 ←实际值显示 "5" 0 5 ←实际值分度间距 10, 20 或 50 也适合 101位数2. 当倍数设为× 10 时, 100位数不须要设置.3., 或者检查总量出现错误时, 键不能退出设置 (需要重新按入资料).6-2 设置步骤6-2-1 调校 1 (先按下并保持键, 再按下键, 保持 2 秒后, 显示 "CAL 1",, 进入零位调校.1. 零位调校零位调校1 (按照上一次已调校的零位)如果零位不用调校 (按照上一次已调校的零位), 可先按键, 则可跳过零位调校.零位调校 2 (调校新的零位), 接受现时称料斗的皮重为零, 可先按键再按 键.2. 秤量间距调校秤量间距调校 1 (按照上一次的秤量间距), 显示器显示" . ",如果只需要调校零位和按照上一次的秤量间距, 则可按键返回正常称重方式.秤量间距调校 2 (调校新的秤量间距)将重量等于该秤最大量程的标准砝码加在承载器上, 用 ZERO 键和 TARE 键, 将显示器的读数设定为所加砝码的重量, 按 MODE 键 完成秤量间距调校过程.注: 调校量程最小为 100 格.6-2-2 调校 2 (输入数据调校)先按下并保持键, 再按下键, 保持 2 秒后, 显示 "CAL1", 再按下键, 显示 "CAL 2", 进入调校 2.再按键, 显示 "CAL 2", 进入调校 2.按键, 显示如下, 进入零位调校.1. 零位调校零位调校1(按照上一次已调校的零位)如果零位不用调校 (按照上一次已调校的零位), 可先按键, 则可跳过零位调校.零位调校 2 (调校新的零位), 接受现时称料斗的皮重为零, 可先按键再按 键.2. 秤量间距调校秤量间距电压设置, 显示器显示 " ",当 “毛重” 指示灯闪动时, 用键和键输入最大量程与零位的电压差值 (单位为 mV/V). 如: 零位时为 V最大量程时为 mV/V 则可输入 mV/V.仪表激励电压为10V, 则上例中的零位时传感器输出为, 最大量程时传感器之输出为, 差值为.按键进入秤量间距调校, 或按键不调校最大量程而., 用键和键输入秤量间距值, 如 10000, 按键完成秤量间距调校过程.注: 调校量程最小为ERROR 1 : 倍数、分度间距或最大量程的设定错误.ERROR 2 : 传感器和显示器之间连接不正确.零位电压大于秤量间距电压.ERROR 3 : 输入电压太低承载器自重可能太轻应在 EX+ 和 SG+ 之间增加一个准确度为 1%50kΩ~ 500kΩ之间的金属膜电阻.ERROR 4 : 输入电压太高承载器自重可能太重应在 EX+ 和 SG- 之间增加一个准确度为 1%50kΩ~ 500kΩ之间的金属膜电阻.ERROR 5 : 传感器输入灵敏度太低ERROR 6 : 传感器在最大量程的输出电压太高.6-4 经由RS232/RS485接口调校(配RS232或RS485有此功能)6-4-1 PT650D 可经由 RS232/RS485 接口直接调校在正常称重情况下, 从 RS232 口设定，输入“CAL 1<CR><LF>” 指令, 仪表显示“CAL1”.从 RS485 口设定, 则需输入“<ENQ>IDXX<CR><LF>” 指令, 仪表送回“<ACK>XX<CR><LF>”, 再输入“CAL 1<CR><LF>” 指令, 仪表显示“CAL1”.输入指令PT650D 输出<ENQ>IDXX<CR><LF> (RS485) <ACK>XX<CR><LF> (RS485)CAL 1<CR><LF>1. 零位调校CAL ZERO<CR><LF>可输入 N、R 或 JN 表示进行零位调校R 表示返回正常称重状态而不作任何调校J 表示跳过零位调校注意: 如最大量程、分度间距或倍数修改以后而未作调校时, R 指令将不会生效, 则必需调校零位.确定承载器为空载, 并且没有重量变动,可输入 N 指令以进行零位调校.N<CR><LF> Error 3<CR><LF>N<CR><LF> Error 4<CR><LF>Error 3 : 输入电压太低.承载器自重可能太轻.应在EX+和SG+之间增加一个准确度为1% 50kΩ~ 500k Ω之间的金属膜电阻.Error 4 : 输入电压太高.承载器自重可能太重.应在 EX+ 和 SG-之间增加一个准确度为1% 50kΩ~ 500kΩ之间的金属膜电阻.N<CR><LF> YES<CR><LF>YES 表示零位调校完成.2. 秤量间距调校当零位调校完成后, 将分别输出 "YES" 及 "CAL SPAN" 等讯息.可输入 R以返回正常称重状态, 在这种情况下 PT650D 只作零位调校.注意: 如最大量程, 分度间距或倍数修改以后而未作调校时, R 指令将不会生效, 则必须调校称量间距.将标准砝码放于承载器上, 待重量显示稳定后, 输入砝码的重量数据.10000 <CR><LF> Error 2<CR><LF>5000 <CR><LF> Error 6<CR><LF>20000 <CR><LF> Error 1<CR><LF>Error 1 : 倍数、分度间距或最大量程的设定错误.Error 2 : 传感器和显示器之间连接不正确.零位电压大于秤量间距电压.Error 5 : 传感器输入灵敏度太低.Error 6 : 传感器在最大量程之输出电压太高.100000 <CR><LF> CAL SPAN100000<CR><LF>YES<CR><LF> YES 表示秤量间距调校完成.调校完成后可输入 "R" 以返回正常称重状态.6-4-2 PT650D 亦可经由 RS232/RS485 接口采用差值输入法进行调校在正常称重情况下, 从RS232口设定，输入“CAL2<CR><LF>” 指令, 仪表显示“CAL2”.从RS485口设定, 则需输入“<ENQ>IDXX<CR><LF>” 指令, 仪表送回“<ACK>XX<CR><LF>”, 再输入“CAL2<CR><LF>” 指令, 仪表显示“CAL2”.输入指令PT650D 输出<ENQ>IDXX<CR><LF> (RS485) <ACK>XX<CR><LF> (RS485)CAL2<CR><LF>1. 零位调校CAL ZERO<CR><LF>可输入 N、R 或 JN 表示进行零位调校R 表示返回正常称重状态而不作任何调校J 表示跳过零位调校注意: 如最大量程、分度间距或倍数修改以后而未作调校时, R 指令将不会生效, 则必需调校零位.确定承载器为空载, 并且没有重量变动,可输入 N 指令以进行零位调校.N<CR><LF> Error 3<CR><LF>N<CR><LF> Error 4<CR><LF>Error 3 : 输入电压太低.承载器自重可能太轻.应在EX+和SG+之间增加一个准确度为1% 50kΩ~ 500k Ω之间的金属膜电阻.Error 4 : 输入电压太高.承载器自重可能太重.应在 EX+ 和SG- 之间增加一个准确度为1% 50kΩ~ 500kΩ之间的金属膜电阻.N<CR><LF> YES<CR><LF>SPIN V<CR><LF>2. 间距电压设置当零位调校完成后, 将分别输出 "YES" 及 " SPIN V " 等讯息.可输入 R 以返回正常称重状态.10000<CR><LF> SPIN V<CR><LF>注: 输入值= (间距电压 - 零位电压) / 激励电压3. 秤量间距设置当间距电压设置完成后, 输入“N” 进入秤量间距设置N<CR><LF> SPAN 1000<CR><LF>1500<CR><LF> SPAN 1500<CR><LF>此时可输入“R” 回到正常称重状态R<CR><LF> YES<CR><LF>7.显示值和输出值毛重值, 净重值和最大显示值之间的关系如下所述.这些值同样通用于 BCD 输出和 RS232/RS485 输出(1) 毛重显示值 = 毛重值× (分度间距× 倍数)当系统稳定时, 按 TARE 键输入有效.(2) 净重显示值 = 毛重显示值 - 皮重值(在毛重显示值小于零时, 按 TARE 键输入无效).(3) 最大显示值 = 最大量程 + (9 X 分度间距× 倍数)无论是否显示净重值, 当毛重值超过最大值时, 都显示超载信号"",当毛重值返回称重范围内时, 显示并输出毛重值.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南创电子销售工程三部传感器事业部使用资料
PTHN-1800N称重仪表
Panther称重终端XK3123
托利多XK3123Panther称重终端停产了，替代IND331
面板式：
原型号替代型号
PTPN-1000N33P1-00000-000-000
PTPN-1020N33P1-0000B-000-000
PTPN-1400N33P1-00000-D00-000
PTPN-1600N33P1-00000-B00-000
PTPN-1800N33P1-00000-A00-000
PTPN-1900N33P1-00000-P00-000
防尘式：
原型号替代型号
PTHN-1000N33H1-00000-000-J00
PTHN-1400N33H1-00000-D00-J00
PTHN-1600N33H1-00000-B00-J00
PTHN-1800N33H1-00000-A00-J00
PTHN-1900N33H1-00000-P00-J00
PTHN-1800N称重仪表图片
PTHN-1800N称重仪表
IND331称重终端
产品型号产品描述
基本型整机
33P1-00000-000-000基本型，面板式，交流
33P1-00000-000-300基本型，面板式，直流
33H1-00000-000-J00基本型，防尘式，交流
33H1-00000-000-300基本型，防尘式，直流
安装有选件的整机
33P1-0000B-000-000面板式，内置COM2/DIO接口(继电器输出)，交流33P1-0000B-000-300面板式，内置COM2/DIO接口(继电器输出)，直流33P1-00000-D00-000面板式，内置DeviceNet总线接口，交流
33P1-00000-D00-300面板式，内置DeviceNet总线接口，直流
33P1-00000-B00-000面板式，内置AB RIO总线接口，交流
33P1-00000-B00-300面板式，内置AB RIO总线接口，直流
33P1-00000-A00-000面板式，内置4-20mA模拟量输出接口，交流
33P1-00000-A00-300面板式，内置4-20mA模拟量输出接口，直流
33P1-00000-P00-000面板式，内置Profibus DP接口，交流
33P1-00000-P00-300面板式，内置Profibus DP接口，直流
33H1-0000B-000-J00防尘式，内置COM2/DIO接口(继电器输出)，交流33H1-0000B-000-300防尘式，内置COM2/DIO接口(继电器输出)，直流33H1-00000-D00-J00防尘式，内置DeviceNet总线接口，交流
33H1-00000-D00-300防尘式，内置DeviceNet总线接口，直流
33H1-00000-B00-J00防尘式，内置AB RIO总线接口，交流
33H1-00000-B00-300防尘式，内置AB RIO总线接口，直流
33H1-00000-A00-J00防尘式，内置4-20mA模拟量输出接口，交流
33H1-00000-A00-300防尘式，内置4-20mA模拟量输出接口，直流
33H1-00000-J00-J00防尘式，内置Profibus DP接口，交流
33H1-00000-J00-300防尘式，内置Profibus DP接口，直流。
