心电向量图操作步骤
心电图心电向量图图解
F 额面
横面
O点
E点
回心支
图49 离心支 P1图 环:环4,S91,16P 本:1图6 E O点 点本图不E在点 正不 中在点中正点。回心支
E点 离心支
H
右 侧 面
回心支 O点
E点
离心支
额面
O点
E点 离心支
回心支
右侧面
O点
回心支
E点 离心支
横面
O点 回心支
E点 离心支
例262图P环 放大16倍
顺时钟向转时,初始向量指向右上或左 上,20毫秒一定位于X轴之下;当逆时 钟转时初始向量指向右下或左下,20毫 秒应位于Y轴左侧,右下面积<总面积 的20%,R向量一般指向左下方。
额面
此额面向 量图环体呈柳 回心支 叶状,初始向 量指向正上方, 顺钟向转,终 末向量在右上。
离心支
额面最大向量 电轴约59度
心电向量图是诊断心血管疾病的一个重要检查 手段。自临床应用以来,充分证明这种辅助诊断 手段有很大的价值。
心电向量图表示的是某一瞬间心脏除极与复极 的心电向量的变化。用它来解释心脏的电激动更 接近心脏电活动的实际情况,同时可以完满解释 心电图波形变化的机理。心电图仅能表示心脏电 流大小与正负变化,所以称数量心电图;而心电 向量图不仅能反映心电大小,还能解释瞬间的方 位变化。
五、打印:波形划分后退出该程序即自 动进入打印程序 。打印前一般先在放大 情况下分别观察P、QRS、T环是否异常, 得出初步印象并确定打印倍数。然后分 别打印有参数各面心电向量图与 P、 QRS、T环分开记录的各面向量图。后 者打印比例一般取0.5mV=2cm。特殊情 况下比例可取0.25mV=2cm使初始向量 更清晰。
(2)QRS环:主要分析环体形状正常还是 异常,有无畸形、扭曲、蚀缺,环体是 否光滑,环体大小、长短、宽度、各方 位面积;各部的方位与运行速度。三个 面环体的转向(顺钟向-CW或逆钟向CCW转),呈8字形(小环须占长环的 1/4以上)者是先顺后逆或先逆后顺;最 后确认符合那种异常向量图象。
心电向量图操作步骤及常见图分析
判断心律失常类型
心电向量图可以判断心律失常的 类型,如房性心律失常、室性心 律失常等,有助于医生制定针对 性的治疗方案。
诊断心肌缺血和心肌梗死
诊断心肌缺血
心电向量图可以检测心肌缺血引起的 电活动异常,有助于诊断心肌缺血, 并评估心肌缺血的程度和范围。
02
心电向量图的制作步骤
采集心电图数据
采集心电图数据是制作心电向量图的第一步,需要使用心电图机记录受检者的心电 图信号。
选择适当的导联,通常使用常规的12导联系统,包括六个肢体导联(I、II、III、 aVR、aVL、aVF)和六个胸导联(V₁至V₆)。
确保心电图机的设置参数正确,例如增益、滤波器设置等。
心电向量图在远程医疗中的应用
远程心电监测
利用心电向量图实现远程心电监测,方便患者在家中或医疗机构外进行实时心电监测和诊断。
远程会诊与协作
通过心电向量图实现远程会诊和协作,促进不同地区和领域的专家进行交流和合作,提高诊疗水平。
THANKS
感谢观看
心电向量图操作 步骤及常见图分 析
目录
• 心电向量图的基本概念 • 心电向量图的制作步骤 • 常见的心电向量图分析 • 心电向量图在临床诊断中的应用 • 心电向量图的未来发展
01
心电向量图的基本概念
心电向量图定义
心电向量图是一种以向量形式表示心 电图各导联电信号的图形,通过在三 维空间中绘制心电活动的综合向量, 反映心脏电活动的动态变化。
将计算出的心电向量数据绘制成心电向量图。 心电向量图通常使用球形或平面图表示,将心电向量投影到相应的坐标系上。
解读心电向量图
心电向量图
心电向量图检查项目分类:心血管检查实用范围凡是心电图诊断可疑或不明确时,均可行心电向量图检查。
但心向量图仅记录一个心电周期,因而不能用于诊断心律失常。
正常值(1)P环:心房激动时,把各瞬间向量连接起来形成的环,称P环。
一般P环形态多呈椭圆形,立体方位指向左下略偏前或后,P环持续时间不应大于100ms。
(2)QRS环:心室激动时,把各瞬间向量连接起来形成的环,称QRS环。
①水平面QRS环:水平面代表前、后、左、右方向。
A.形态:椭圆形、三角形或菱形,外形光滑。
B.运行方向:一定逆时针运行。
C.运行方位:环主体指向左后。
QRS环位于右后的面积不应大于总面积的20%,位于前的面积不应大于总面积的1/3。
最大向量角度为-60°~+40 。
D.振幅:最大振幅小于1.5mV。
②额面QRS环前额面代表上、下、左、右方向。
A.形态:为狭长形。
B.运行方向:多数为顺时针运行,也可为逆时针或“8”字运行。
C.方位:环主体指向左下。
前额面QRS最大向量角为+10 ~+90 。
D.振幅:最大振幅小于1.25mV。
③右侧面:右侧面代表前、后、上、下方向。
A.形态:为椭圆形。
B.运行方向:绝大多数为顺时针运行。
C.方位:主体向上,但可稍向前或稍向后,最大QRS向量角在30 ~180 。
D.振幅:最大振幅小于1.5mV。
(3)ST向量:正常人因QRS闭合,所以常无ST向量。
(4)T环:心室电激动恢复期各瞬间向量连接起来形成的环,称T 环。
T环常为长形、菱形,T环运行方向与QRS环一致环的长与宽之比应为2.5。
QRS环与T环最大向量的比值小于4。
临床意义心电向量图和心电图一样,是观察、记录心脏电活动的一种方法,它能精细地记录到心动周期中各瞬间综合心电向量的大小、方向及变化过程,临床常用于:①心肌梗死的诊断及定位,特别是下壁及后壁心肌梗死。
②束支传导阻滞及分支传导阻滞的判定。
③对预激综合征的旁路定位。
④对心房、心室肥大的诊断尤其是右心室肥厚。
心电图心电向量详细讲解(新课件)
1、心电向量环
2020-12-09
空间向量环
心电图心电向量详细讲解
3
• 2.二次投影:
• 1)第一次投影; • 2)第二次投影
2020-12-09
心电图心电向量详细讲解
4
立体心电向量环的第一次投影
2020-12-09
心电图心电向量详细讲解
5
1、心房激动——P环
心房激动时,把各瞬间向量连接起来形成 的环,称P环。
• 通常指最大除极向量在额面上的投影,
• 一般采用最大除极向量和 I 导联正(左)侧端之间 的夹角来表示有无偏移。
2020-12-09
心电图心电向量详细讲解
22
平均心电轴
上
aVR
-150o
-120o
右 -180o +180o
-90o -60o
aVL
-30o
I左
0o
+150o
+30o
+120o
III
1、正常最大心电轴范围: -300 ~ +900 ,
无偏移: 00 ~ +900 2、左偏:-300~ -900,左心室肥大、左前分支阻滞。 3、右偏:+900~+1800,右室肥大和左后分支阻滞 4、不确定电轴(极度右偏): -900 ~ +1800 ,先天性
心脏病(如肺心病、冠心病、高血压等),也可以 发生在正常人(正常变异)。
心电图心电向量详细讲解
Dr.Feng
2020-12-09
心电图心电向量详细讲解
1
心电向量环
• 心脏是一立体器官,它产生的瞬间心电向量在空 间朝向四面八方,按时间顺序将顶点连接起来, 形成的环形轨迹就构成了空间心电向量环。
心电向量图医学百科
⼼电向量图医学百科⽬录1. 拼⾳2. 英⽂参考3. 概述4. 基本概念5. 标记⽅法6. 分析⽅法1. 定性分析项⽬2. 定量分析项⽬7. 正常⼼电向量图8. ⼼电向量检查的优缺点9. 应⽤进展10. 适应证11. 禁忌证12. 操作⽅法13. 注意事项14. 相关⽂献拼⾳xīn diàn xiàng liàng tú英⽂参考vector cardiogram概述⼼电向量图是在⼼电图之后发展起来的,但⼜是⼼电图的理论基础,两者都是⼼电活动的反映,仅记录的⽅法不同。
弄清楚空间向量的投影之后,便能明了⼼电向量图与⼼电图的关系。
概括的说,⽤平⾏光线从三个相互垂直的⽅向,向⽴体向量环进⾏投射便可以在三个平⾯上得到同⼀⽴体向量环的三个不同形状的平⾯向量图,这便是第⼀次投影。
三个常⽤的平⾯是额⾯、横⾯和侧⾯。
平⾯向量图在⼼电图导联轴上的投影,便产⽣普通⼼电图的基本波形,此即为第⼆次投影。
额⾯⼼电向量环在肢体导联上的投影形成肢体导联⼼电图;横⾯⼼电向量环在⼼前导联上的投影便形成⼼前导联⼼电图。
由此可见,⼼电向量图和⼼电图是以各不相同但⼜密切联系的⽅法来研究⼼脏电活动的。
对⼼电向量图的理解有助于⼼电图图形的解释。
临床应⽤表明,⼆者各有其优点。
⼼电向量图的空间综合与时间延续概念丰富了⼼电活动的整体观念,推动了其理论系统,是⼼电图最好的解释。
⼀般说来,除⼼律失常外,它对各种⼼电异常的诊断,敏感性优于⼼电图,⼆者联合应⽤。
可以互补长短、获得完整的⼼电资料,提⾼对⼼电异常的诊断率。
但由于⼼电向量图检查仪⽐⼼电图机昂贵,操作及图形⽐较繁琐,因此,临床应⽤受到限制。
随着计算机技术在⼼⾎管领域⽇趋⼴泛的应⽤,许多国内外⼚家,把多项⼼电检查:⼼电图、⼼电向量图、信号平均⼼电图、⾼频⼼电图、频谱⼼电图以及⼼率变异性融计算机为⼀体。
⽽且操作简单、快捷,图形丰富,并可根据需要放⼤、缩⼩,部分切割分析。

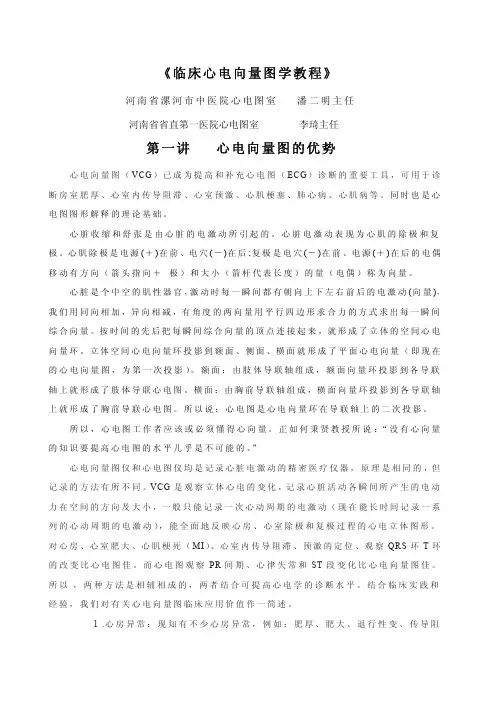

临床心电向量图学教程
《临床心电向量图学教程》河南省漯河市中医院心电图室潘二明主任河南省省直第一医院心电图室李琦主任第一讲心电向量图的优势心电向量图(VCG)已成为提高和补充心电图(ECG)诊断的重要工具,可用于诊断房室肥厚、心室内传导阻滞、心室预激、心肌梗塞、肺心病、心肌病等。
同时也是心电图图形解释的理论基础。
心脏收缩和舒张是由心脏的电激动所引起的。
心脏电激动表现为心肌的除极和复极。
心肌除极是电源(+)在前、电穴(-)在后;复极是电穴(-)在前、电源(+)在后的电偶移动有方向(箭头指向+极)和大小(箭杆代表长度)的量(电偶)称为向量。
心脏是个中空的肌性器官,激动时每一瞬间都有朝向上下左右前后的电激动(向量),我们用同向相加,异向相减,有角度的两向量用平行四边形求合力的方式求出每一瞬间综合向量。
按时间的先后把每瞬间综合向量的顶点连接起来,就形成了立体的空间心电向量环。
立体空间心电向量环投影到额面、侧面、横面就形成了平面心电向量(即现在的心电向量图,为第一次投影)。
额面:由肢体导联轴组成,额面向量环投影到各导联轴上就形成了肢体导联心电图。
横面:由胸前导联轴组成,横面向量环投影到各导联轴上就形成了胸前导联心电图。
所以说:心电图是心电向量环在导联轴上的二次投影。
所以,心电图工作者应该或必须懂得心向量。
正如何秉贤教授所说:“没有心向量的知识要提高心电图的水平几乎是不可能的。
”心电向量图仪和心电图仪均是记录心脏电激动的精密医疗仪器,原理是相同的,但记录的方法有所不同。
VCG是观察立体心电的变化,记录心脏活动各瞬间所产生的电动力在空间的方向及大小,一般只能记录一次心动周期的电激动(现在能长时间记录一系列的心动周期的电激动),能全面地反映心房、心室除极和复极过程的心电立体图形。
对心房、心室肥大、心肌梗死(MI)、心室内传导阻滞、预激的定位、观察QRS环T环的改变比心电图佳。
而心电图观察PR间期、心律失常和ST段变化比心电向量图佳。
心电图-心电向量图 图解[行业知识]
一类特制
28
一类特制
29
F 额面
横面
O点
E点
回心支
图49 离心支 P1图 环:环4,S91,16P 本:1图6 E O点 点本图不E在点 正不 中在点中正点。回心支
E点 离心支
H
右 侧 面一类特制
回心支 O点
E点
离心支
30
额面
O点
E点 离心支
回心支
右侧面
横面
O点 回心支
E点 离心支
例262图P环 放大16倍
一类特制
32
一类特制
33
一类特制
34
一类特制
35
一类特制
36
正常QRS环无畸形、扭曲、蚀缺,环 体光滑。初始15毫秒内、终末最后20毫 秒内运行缓慢,QRS环最大时限〈100 毫秒(小于110毫秒较合理)。R向量 三个面均<2毫伏。
一类特制
37
横面:环体光滑,呈逆钟向转,圆 形、扇形或三角形,长度大于宽度。成 人QRS环的1/3(或更少)位于X轴之前, 个别正常变异(矮胖者)例外。绝大部 分初始15 秒指向右前方,但20毫秒一定 指向左前方。正常终末向量50%位于右 后方,右后方面积<20%。最大向量一 般在左后方。
点密度一致。
一(类特制1:16)
53
(4)ST向量:QRS环终点没有回到原 点就产生ST向量, 即0-J 向量。此时 QRS环呈开放状态。一般ST向量较 小,振幅<0.1毫伏,当ST 向量增 大时需要测量ST 向量的方位和振幅。 有大J 波者,可有明显的J 向量。如 图例86-1。
一类特制
54
横面 后
一类特制
16
2、方位标记:一般按几何学分法,将三 个面的方位分成四个象限,分别为Ⅰ、 Ⅱ、Ⅲ、Ⅳ象限,也可按实际方位分为 左上,左下,右上,右下,前上,后下 等。诊断描述时,主体环、初始或终末 向量、ST向量等常要说明其方位。
心电向量图操作步骤及常见图分析精讲PPT文档共102页
心电向量图操作步骤及常见 图分析精讲
41、实际上,我们想要的不是针对犯 罪的法 律,而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民,就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律,法律受制于情 理。— —托·富 勒
拉
60、生活的道路一旦选定,就要勇敢地 走到底 ,决不 回头。 ——左
2-第二讲 心电向量图的操作步骤(1)
第二讲心电向量图的操作步骤本节内容包括电极安装、资料采集、波形划分、图形回放及初步分析、打印等相关内容及注意事项一、心电向量的电极安装及有关问题安装时先采取自然坐位(最好自然坐在凳子上),按弗兰克(Frank)导联定好前正中线第五肋间水平的E点及后正中线上与前胸第五肋间对应的Μ点,将V5的电极放到该处。
然后平卧,再在同一横面水平线上,分别把V1电极放在第五肋间平面的右腋中线( I 点),V2电极放在前正中线(E点),V4电极放在左腋中线上( A点), V3电极放在V2 与V4 中点(C点), V6电极放到右側颈项部离中线约1-2厘米处(H点),最后放四肢电极,左下肢为F点。
这就是弗兰克(Frank)导联的连接方法与步骤。
具体电极放置如下面图1-8所示。
图1-8 Frank导联的电极放置具体位置及说明示图通过这个图,大家需要理解的是:右左间腋中线I、A两点分别放置V1、V4两个电极,构成横向导联X轴;前后E、Μ两点分别放置V2、V5两个电极,构成前后向导联Z轴;右项部离中线旁1-2厘米处放置的V6电极与左下肢电极构成上下向导联Y轴。
V2与V4间中点,放V3导联电极。
属于参考电极。
肢导联按ECG操作常规安放,其中左下肢电极为F极。
这样安装电极记录出左右、前后及上下三个方向上的X轴、Z轴及Y轴的ECG,叫正交ECG。
VCG的额面(F面)是X轴+Y轴构成的平面;横面(H面)是X轴+Z轴构成的平面;右侧面(S面)是Z轴+Y轴构成的平面。
Frank导联体系三个导联轴构成三个互相垂直的投影面,有利于心脏除极向量的空间定位。
一般心电工作站甚至一般ECG机里,在做常规ECG时也有个模块能显示VCG,但这样的VCG与按照Frank导联体系作出来的VCG是有差别的,因为导联体系不同,不利于心脏除极向量的空间定位,不好按照常规VCG知识分析。
如果要应用,需要重新研究其正常数据与诊断标准。
注意:第五肋间水平的定位是以胸骨旁第五肋间处为基准点,自然坐位时后正中线与此对应的点为Μ点。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
本图为回 放至第5秒 停止回放 时的实时 图。P、 QRS、T 环起止未 分清,呈 颜色一致 互相连接 的曲线。
四、波形划分: 波形划分即在X、Y、 Z轴心电图(除极向量曲线)上分别划 定P、QRS、T波的界限或宽度。注意1、 所选的X、Y、Z轴心电图的P、QRS、T起 止点应清晰。如不清晰需另选一个受干 扰最少的P、QRS、T波心电图分析。2、 必须准确划分P、QRS、T波的起点与终 点。如以下图形。
波形划分最关键的是QRS终点的确定,象本图如 按早期复极综合征的观点J点应划到X轴的终末R` 波顶点,实际上此时三轴除极除极还在进行着,J 点后至三轴都回到基线这段时间泪点还是稀疏的, 还不属于T环的部分。故我以为应划到三轴交点才正确。
波形划分 后回车得 出不同颜 色的P、 QRS、T 环图。
此图是美高仪工作站做向量时采集资料完后,在X、Y、 Z轴上划分P、QRS、T波的宽度的情形。
图38:另一种8字形环体—I型完全性左束支阻滞横面向量图。该图 起始15ms指向右前,随后迅速转向左向后运行,回心支更是偏向 左。形成类8字形环体,96%面积位于左后。离心支泪点相对疏, 最大向量附近及终末泪点相对密集。QRS环与T环方向完全相反。
图39:这是横面大蚀缺,呈先逆后顺运行的8字型畸形环 体样图----陈旧性前间壁心肌梗死向量图:初始向前向量 消失,直指向左后,终末向量在右后,QRS环与T环方向 完全相反。
(一)、分析依据:1、度数标记:一般 有两种(1) Helm法:座标中X轴左侧 为0度,按顺时针方向把圆周划分为360 度;(2)心电图法:座标中X轴左侧为 0度,右侧为+180度或-180度,坐标中Y 轴上方为 +270度或-90度。座标中Y轴下 方为+90度。
2、方位标记:一般按几何学分法,将三 个面的方位分成四个象限,分别为Ⅰ、 Ⅱ、Ⅲ、Ⅳ象限,也可按实际方位分为 左上,左下,右上,右下,前上,后下 等。诊断描述时,主体环、初始或终末 向量、ST向量等常要说明其方位。
额面QRS环分析:环体呈柳叶或扁圆形, 形态及转向常随心电位置不同而异。当 R向量〉60度时,一定顺钟向转, R向 量<+20度则逆钟向转。R向量在40~60 度之间环体可不展开或呈8字形,或可顺 可逆。当顺时钟向转时,初始向量指向 右上或左上,20毫秒一定位于X轴之下; 当逆时钟转时初始向量指向右下或左下, 20毫秒应位于Y轴左侧,右下面积<总 面积的20%,R向量一般指向左下方。
图40:初始向量明显密集并呈顺钟向转运行的横面向量图—A型预 激横面向量图:环体呈先顺后逆8字型运行,初始向量指向正左, 54ms内泪点密集,绝大部分环体在左前,故胸导联V2-V6导联 QRS主波方向均向上。
图41:这是8字形环体,近最大向量处泪点密集的向量图—室速横 面向量图。除初始14ms外,离心支与回心支泪点稀疏程度相似, 最大向量附近泪点又明显密集,与完全左相似,J点明显远离O点, T环与QRS环方向完全相反。
图37:这是呈先逆钟后顺钟运行的8字型的畸形环体及右前附加环-完全性右束支阻滞横面向量图。初始向量及离心支走向正常,约 42毫秒突然快速转向右前,62毫秒后明显传导延缓,泪点密集,延 缓时限64毫秒,在右前形成附加环。总QRS时限126ms,总QRS 时限126ms,分布在右前的面积稍大于左前。 ( 放大1:8) 。
图35:正常横面QRS环:该QRS环呈扇形,逆钟向运行,无畸形、 扭曲、蚀缺,环体光滑。初始18毫秒在向右前、终末18毫秒在左后 QRS环最大时限〈100毫秒(约96ms)。最大向量<2毫伏。
图36:J点没有回到O点并有纽结的向量环—早期复极综合征-室上嵴图形的横面 向量环。环体呈逆钟向运行,初始20ms在右前,环体略呈畸形,运行到约 60ms后又向左前运行,以至终末向前向量与环体的前向力一样大(在心电图上 表现为V1-V3导联R`,并在终末前向力最大处形成扭结再转向后,J点没有回到 O点即有一个较明显的ST向量(V4-V6导ST段抬高原因)。
二、采集资料 : 安放好电极后, 再按不同机型的程序进行资料采 集 。 采集时X、Y、Z轴的心电图 基线必须平稳,如基线不平稳要 检查电极是否松脱或病人肢体活 动,并给予纠正。一般仪器采集 15秒钟后自动结束该程序进入下 一步。
三、回放:(以北泠工作站为例)采集 资料后一般将采集的15秒的正交心电 图全部回放一次,观察3秒钟以后第 几秒心电图基线最平稳,以便截取P、 QRS、T波受干扰最少的那次心搏作 为本次分析、测量的目标。确定目标 心搏后再次回放,截取前面确定的目 标心搏,回车,进入下一步(波形划 分)。
正常各个面的QRS环均无畸形、扭曲、蚀缺, 环体光滑。初始15毫秒内、终末最后20毫秒 内运行缓慢,QRS环最大时限小于110毫秒。 R向量三个面均<2毫伏。
正常横面QRS环:环体光滑,呈逆 钟向转,圆形、扇形或三角形,长度大 于宽度。成人QRS环的1/3(或更少)位 于X轴之前,个别正常变异(矮胖者) 例外。绝大部分初始15 秒指向右前方, 但20毫秒一定指向左前方。正常终末向 量50%位于右后方,右后方面积<20%。 最大向量一般在左后方。
离心支
额面
回心支 离心支
最大向量
此额面向量图环体呈椭圆形,环体光滑,初始向量指向左下,
呈逆钟向转位,R向量约-4度(额面电轴) ,环体大部分在X轴 左上方,20毫秒前在左下方,终末向量在右上为主,终于左上。 心电图可疑可以下壁梗死、右室肥大。但向量图均不符合。
49、额面心 电向量图初 始向量指向 左上,向上 向量的电压 达0.4 mV、向上 向量时限达 32ms及向 上向量部分 最大左向力 达0.8mV, 符合下壁心 肌梗死心电 向量特征。
三个面心房除极与P环形成示意图。
O点
E点 离心支
回心支
H
回心支 O点
E点
O点 E点 三个面心房除极与P环实例图----不闭合的P环
额面
O点
E点 离心支
回心支
横面 回心支 O点
E点 离心支
右侧面
O点
回心支
E点
离心支 三个面心房除极与P环实例图----不闭合的P环
(2)QRS环:主要分析环体形状正常还是异常, 有无畸形、扭曲、蚀缺,环体是否光滑,环 体大小、长短、宽度、各方位面积;QRS环 各部的方位与运行速度。三个面环体的运行 方向(顺钟向-CW或逆钟向-CCW转),呈8 字形(小环须占长环的1/4以上)者是先顺后 逆或先逆后顺;最后确认符合正常或异常向 量图象。
回心支 图片26 :额面向量图QRS环各部分及向量径线标志
回心支 离心支
图片27:横面向量图QRS环各部分及向量径线标志及瞬间向量标志
回心支
离心支
图片28:右侧面向量图QRS环各部分及向量径线标志
5、具体分析内容:
(1)P环:P环起于E点,终于O点。前半部代表右房
除极,后半部代表左房除极,中段为左右房除极 向量重叠。起始向量向前下略偏左(P1 向量),代表 右房激动,其后转向左下稍偏后 (P2 向量),代表双 房激动,最后向量指向左后下(P3向量)。P环形 态不规则,一般长度大于宽度,任何一面P环最大 向量均<0.2毫伏,时限<110毫秒。O点是P环的 终点,当无明显心房复极向量时P环闭合,E点与 O点重叠。如出现明显心房复极向量时,P环开放, 此时E点不与O点重叠,连接E-O线,就是心房复 极向量,即Ta向量。P环开放在心电图上就意味着 P-R段压低或抬高。
六、分析
向量图分析包括定性和定量两种。从临床角
度而言,典型图片,主要以定性分析为主就可以 诊断,仅需少量定量分析项目。
定性分析包括内容有:各面向量环的形态正常 或畸形、大小、方位(初始或终末向量方位及最 大向量方位等)、运行方向(顺钟向与逆钟向运 行)和运行速度等。
定量分析内容包括:QRS环最大向量,10、 20、30、40ms等瞬间向量,QRS环总时限, QRS环在各个象限的面积分布,QRS环最大向量 与最大T向量, QRS环与T环的最大向量夹角( TR向量角差),ST向量与T向量环特征等。
五、打印:波形划分后退出该程序即自 动进入打印程序 。打印前一般先在放大 情况下分别观察P、QRS、T环是否异常, 得出初步印象并确定打印倍数。然后分 别打印有参数各面心电向量图与 P、 QRS、T环分开记录的各面向量图。后 者打印比例一般取0.5mV=2cm。特殊情 况下比例可取0.25mV=2cm使初始向量 更清晰。
回 心 支
本图泪点清晰可见,泪点的钝头表示运行方向,尖端表 示运行的后方。初始及终末处泪点小且密集。这个图的 P、QRS、T环也比较清晰
(2)振幅或电压:一般1mV=20mm, 打印时0.5mV= 20mm。为了观察清楚 起始向量或P环的泪点,一般仪器都可以 随意放大倍数。
本图定标电压为1mV=40mm。测量最大向量为80mm, 转换成电压为2.0mV。
此为图1mV=30mm的额面向量图,P、QRS、T环清楚,QRS 的初始与终末向量泪点清晰可数。
4、定量分析基础: (1)泪点:时间标记把电子束的光亮遮 断形成的辉点即泪点。若电子束每秒遮 断500次(部分仪器为400次),每个泪 点相当2毫秒(部分2.5ms)。泪点的钝 头表示运行方向,尖端表示运行的后方。 泪点稀疏时表示运行快,泪点密集表示 运行慢或与运行面接近垂直方向运行。
(3)QRS向量环分析相标志 :心室除极过程的
空间向量环在相应平面上的投影称QRS环。分别 有额面QRS环,横面QRS环与右侧面QRS环。 QRS环一般分成起始部,主体部与终末部。为了 便于分析QRS环中又分出很多径线:如最大向量 《最大向量有用转折向量(QRS环离心支达最远 端第一个转折处),也有用半面积向量做最大向 量的》,最大向上向量(上向力),最大向下向 量,最大向左向量(左向力),最大向右向量 (右向力),最大向前向量(前向力),最大向 后向量(后向力)及初始或面
