心电图机的使用流程
心电图操作流程
心电图机操作流程
一、接通电源，开电源开关
二、安放肢体导联电极夹
①患者仰卧位，卷起衣袖和裤腿；
②在金属电极上涂抹导电膏或生理盐水；
③将肢体电极夹放在前臂腕关节上方和小腿踝关节内侧上方部位皮肤。
肢体导联安放位置
RA红右臂
LA黄左臂
RL黑右腿
LL绿左腿
三、安放胸导联电极球
①松开患者胸部衣扣；
②在胸电极吸球的边缘上涂抹导电膏或生理盐水；
③挤压吸球，电极球边缘与皮肤紧密连接，松开吸球，使电极吸附在患者皮肤。
胸导联安放位置
V1红V1胸骨右缘第四肋间
V2黄V2胸骨左缘第四肋间
V3绿V3在V2和V4中点
V4棕V4左锁骨中线第五肋间
V5黑V5平V4于左腋前线
V6紫V6平V4左腋中线
四、波形稳定后观察ECG波形，确定后冻结，按打印ECG波形。
五、断开心电电极与患者的连接，按电源键开关，关机后拔除电源。
心电图机的操作流程
心电图机的操作流程心电图机是临床上常用的一种医疗设备，用于检测心脏的电活动，帮助医生诊断心脏疾病。
正确的操作流程对于获取准确的心电图结果至关重要。
下面将详细介绍心电图机的操作流程。
1. 准备工作。
在进行心电图检测之前，首先需要进行一些准备工作。
操作人员应该确认心电图机的电源连接是否正常，机器是否处于正常工作状态。
同时，还需要准备好心电图贴片、导联线等相关设备，确保设备的完整性和清洁度。
2. 患者准备。
在进行心电图检测之前，需要让患者进行一些准备工作。
首先，要告知患者心电图检测的具体流程和注意事项，让患者了解整个检测过程。
然后，需要让患者脱掉上身衣物，清洁胸部皮肤，以保证心电图贴片的贴合度和信号的清晰度。
3. 导联贴附。
接下来是导联的贴附工作。
根据心电图机的要求，将相应数量的心电图贴片贴在患者的胸部和四肢位置。
在贴片贴附的过程中，要确保贴片与皮肤的贴合度良好，避免空气隔离导致信号不清晰。
4. 机器设置。
在导联贴附完成后，需要进行心电图机的设置工作。
根据患者的具体情况，选择合适的心电图检测模式，并设置相应的参数，如增益、滤波器等。
在设置过程中，要根据医生的建议和患者的情况进行调整，以确保获取准确的心电图结果。
5. 开始检测。
一切准备就绪后，即可开始进行心电图检测。
操作人员应按照心电图机的操作手册进行操作，启动设备并开始记录心电信号。
在检测过程中，要注意观察设备的运行情况，确保信号的采集和记录正常。
6. 检测结束。
心电图检测完成后，需要做好相应的收尾工作。
首先，要关闭心电图机并断开相关设备，将导联贴片和导联线等设备进行清洁和消毒。
同时，还需要将心电图结果进行保存和整理，以备医生查阅和分析。
以上就是心电图机的操作流程。
正确的操作流程可以确保心电图检测的准确性和可靠性，为医生的诊断和治疗提供重要的依据。
希望操作人员能够严格按照操作规程进行操作，确保心电图检测的质量和准确性。
心电图机的操作流程
心电图机的操作流程心电图机是一种常见的医疗设备，用于记录心脏电活动的仪器。
它通过测量心脏电信号的变化，并将这些信号转化为可视化的波形图，帮助医生诊断心脏疾病。
下面将介绍心电图机的操作流程，帮助您更好地使用这一设备。
1. 准备工作。
在进行心电图检查之前，首先需要做好准备工作。
确保心电图机处于正常工作状态，连接好必要的电源和电缆。
同时，也要确保患者处于舒适的位置，放松身体，以便获得准确的心电图数据。
2. 安装电极。
接下来是安装心电图机的电极。
通常情况下，心电图机需要使用12个电极来记录心脏电活动。
这些电极需要粘贴在患者的胸部、手臂和腿部，确保它们与皮肤接触良好。
安装电极时要注意电极的位置和连接方式，确保其准确无误。
3. 设置参数。
在安装完电极后，需要对心电图机进行参数设置。
包括选择心电图的导联方式、设置增益和滤波器等。
这些参数的设置会影响到心电图的记录效果，因此需要根据实际情况进行调整。
4. 开始记录。
当准备工作完成并且参数设置好之后，就可以开始记录心电图了。
通过心电图机的操作界面，启动记录功能，并等待心电图机完成数据采集。
在记录过程中，要确保患者保持安静，以免外界干扰影响心电图的准确性。
5. 分析结果。
心电图记录完成后，需要对结果进行分析。
可以通过心电图机自带的分析软件，也可以将数据导入到计算机进行进一步分析。
在分析结果时，需要注意观察心电图的波形、节律和振幅等信息，以便及时发现异常情况。
6. 结束操作。
最后，当心电图记录和分析工作都完成后，需要做好结束操作。
包括关闭心电图机、清理电极和设备，保存记录数据等。
同时，也要及时向患者说明检查结果，并妥善保存心电图数据，以备日后参考。
总结。
心电图机的操作流程并不复杂，但需要严格按照标准操作步骤进行。
只有在正确操作的基础上，才能获得准确可靠的心电图数据，为医生的诊断提供有力支持。
希望通过本文的介绍，您能更好地掌握心电图机的操作流程，为临床工作提供更好的帮助。

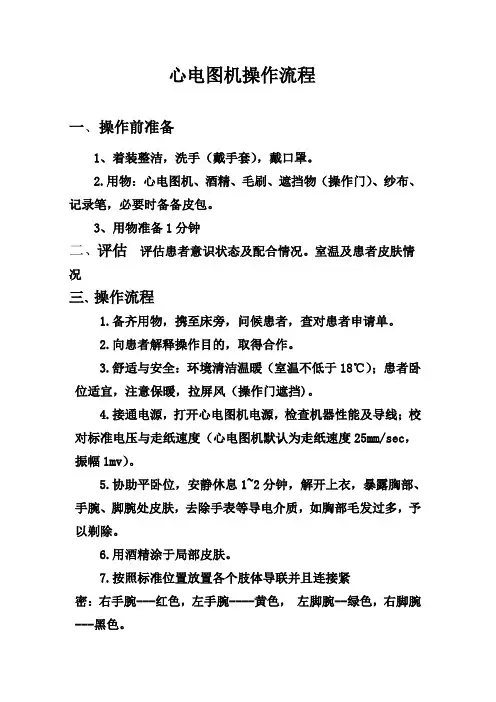

心电图机操作流程
心电图机操作流程一、操作前准备1、着装整洁，洗手（戴手套），戴口罩。
2.用物：心电图机、酒精、毛刷、遮挡物（操作门）、纱布、记录笔，必要时备备皮包。
3、用物准备1分钟二、评估评估患者意识状态及配合情况。
室温及患者皮肤情况三、操作流程1.备齐用物，携至床旁，问候患者，查对患者申请单。
2.向患者解释操作目的，取得合作。
3.舒适与安全：环境清洁温暖（室温不低于18℃）；患者卧位适宜，注意保暖，拉屏风（操作门遮挡)。
4.接通电源，打开心电图机电源，检查机器性能及导线；校对标准电压与走纸速度（心电图机默认为走纸速度25mm/sec，振幅1mv）。
5.协助平卧位，安静休息1~2分钟，解开上衣，暴露胸部、手腕、脚腕处皮肤，去除手表等导电介质，如胸部毛发过多，予以剃除。
6.用酒精涂于局部皮肤。
7.按照标准位置放置各个肢体导联并且连接紧密：右手腕---红色，左手腕----黄色，左脚腕--绿色，右脚腕---黑色。
8.按照国际统一标准，准确安放胸导联电极。
9.检查安放位置是否有误。
10.启动滤波键。
11.指导患者平静呼吸，制动，再次确认导联无干扰，按动走纸键完成12个导联的心电图记录。
12.在心电图单上标记患者的姓名、性别、年龄13.取下胸部电极，撤肢体导联线。
14.擦净患者皮肤，整理衣物，协助取舒适卧位。
15.整理床单元及用物（切断心电图机电源，整理、妥善放置各种导线）四、注意事项1.操作准确、熟练，查对规范。
2.与患者沟通有效，（操作中态度和蔼，使患者感到亲切）。
3、在规定时间内完成操作。

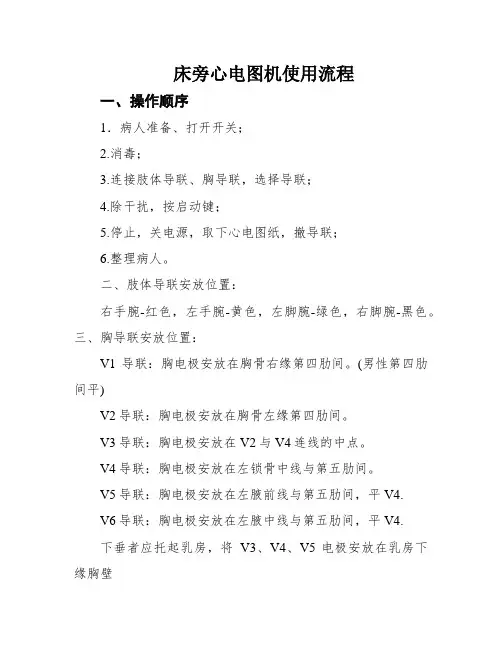

床旁心电图机使用流程
床旁心电图机使用流程
一、操作顺序
1．病人准备、打开开关；
2.消毒；
3.连接肢体导联、胸导联，选择导联；
4.除干扰，按启动键；
5.停止，关电源，取下心电图纸，撤导联；
6.整理病人。
二、肢体导联安放位置：
右手腕-红色，左手腕-黄色，左脚腕-绿色，右脚腕-黑色。
三、胸导联安放位置：
V1导联：胸电极安放在胸骨右缘第四肋间。
(男性第四肋间平)
V2导联：胸电极安放在胸骨左缘第四肋间。
V3导联：胸电极安放在V2与V4连线的中点。
V4导联：胸电极安放在左锁骨中线与第五肋间。
V5导联：胸电极安放在左腋前线与第五肋间，平V4.
V6导联：胸电极安放在左腋中线与第五肋间，平V4.
下垂者应托起乳房，将V3、V4、V5电极安放在乳房下缘胸壁
上，而不应当安置在乳房上。
保护男女病人隐私，注意遮挡。
四、消毒与颐养：
1.心电图机身及导联线干净时用75%酒精擦拭。
2.心电图机置于防震、防火、防热、防潮空间。
备用时用布盖好。
3.机身发生故障时，须技术与专职维修人员联系，切勿擅自打开机箱。
除颤器操作流程
1.打开开关。
2.导联线连接病人胸前电极。
2.导联线连接病人胸前电极。

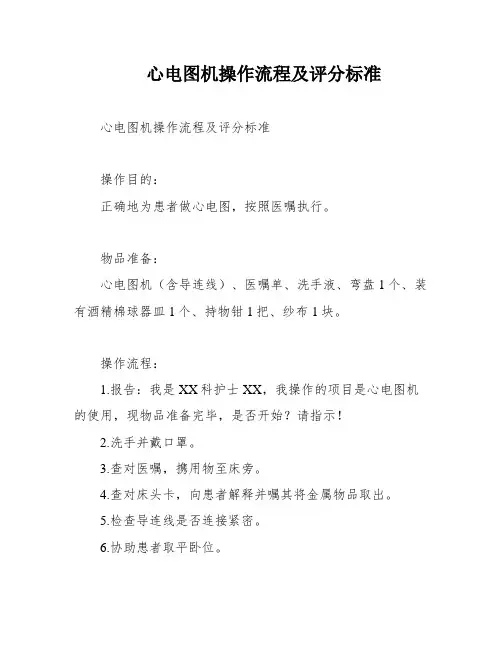

心电图机操作流程及评分标准
心电图机操作流程及评分标准心电图机操作流程及评分标准操作目的：正确地为患者做心电图，按照医嘱执行。
物品准备：心电图机（含导连线）、医嘱单、洗手液、弯盘1个、装有酒精棉球器皿1个、持物钳1把、纱布1块。
操作流程：1.报告：我是XX科护士XX，我操作的项目是心电图机的使用，现物品准备完毕，是否开始？请指示！2.洗手并戴口罩。
3.查对医嘱，携用物至床旁。
4.查对床头卡，向患者解释并嘱其将金属物品取出。
5.检查导连线是否连接紧密。
6.协助患者取平卧位。
7.遮挡屏风，掀开盖被，协助患者解开衣扣，暴露胸部和双手手腕以及双脚脚腕。
8.用持物钳夹取1个酒精棉球，涂抹在肢导导联上。
9.连接好肢体导联（红色—右上肢、黄色—左上肢、黑色—右下肢、绿色—左下肢）。
10.酒精棉球涂抹前胸部固定导联的位置，并告知患者会稍有凉意。
11.连接好胸部导联（V1红色—胸骨右缘第四肋间、V2黄色—胸骨左缘第四肋间、V3绿色—V2与V4连线中点、V4棕色—左锁骨中线与第5肋连线交点处、V5黑色—腋前线第五肋间、V6紫色—腋中线第5肋间）。
12.检查各导联连接是否有误，是否紧密无松动。
13.嘱患者保持安静平卧位。
14.开启心电图机电源开关，观察心电图机屏幕上的心电图（基线是否平稳、心率是否正常）。
15.若基线、心率、波形正常且无干扰，则按开始键。
16.待做图完毕后按停止键，若医嘱需要加做右室或后壁心电图的则继续做图。
17.关闭心电图机电源开关。
18.取下各导联线，用纱布为患者擦拭皮肤。
19.协助患者整理衣物，盖上盖被，撤去屏风。
20.向患者解释心电图已完成，医生会及时为您进行诊治，如再次出现不适请按呼叫器。
21.标识心电图患者姓名、年龄及做图时间。
22.整理用物，查对并签字。
23.报告：操作完毕。
24.洗手。
应知应会：1.标准心电图的连接位置为肢导：红色—右上肢、黄色—左上肢、绿色—左下肢、黑色—右下肢。
胸导：V1红色—胸骨右缘第四肋间、V2黄色—胸骨左缘第四肋间、V3绿色—V2与V4连线中点、V4棕色—左锁骨中线与第5肋连线交点处、V5黑色—腋前线第五肋间、V6紫色—腋中线第5肋间。
心电图机操作流程及注意事项
心电图机操作流程及注意事项
操作流程：
遮挡屏风→清洁皮肤→连接导联线及导联球→打开开关→设计走纸速度→
打开抗干扰键→测试→走纸记录→关闭开关
心电图检查注意事项
1. 确认各导联与肢体连接正确及到电性能良好。
2. 做心电图时，如出现振幅超出心电图纸范围和心率过慢过快时及时调整电压和走纸速度至合理范围。
3. 躁动患者做心电图时，由家属协助进行，改用手动模式分步进行逐个导联描记。
4. 进行心电图检查时，发现特殊心电图异常改变（急性改变）应及时同临床医生联系，并限制病人活动，做完心电图后应及时记录患者信息（包括姓名、年龄、时间）并粘贴。
5. 描记常规十二导联心电图后，如III导联有异常Q波（即Q波大于1∕4R波），应加做吸气描记。
如V1、V2导联R波较高，或可疑后壁心肌梗死，应加做V7-V9导联；可疑右室梗死者，应加做V3—V6R导联。
6. 突发情况下不能处理时，应及时联系主班医师，确保医疗安全。
心电图机常见故障及处理措施
无心电波形输出显示与描记。
处理措施：1检查各导联线与电极充分接触，导电膏涂抹均匀。
2检查各导联线连接，确认连接无误后联系器械科检查机器故障。
后按下START键，走纸速度很快，转换走纸速度的开关无效。
处理措施：机器故障联系器械维修。
记录笔出现高频率的抖动，心电图无法记录，按EMG和HUM功能开关也不起作用。
处理措施：1 检查皮肤与电极充分接触，导电膏涂抹均匀。
2 躁动寒战患者由家属协助进行。
胸导单个导联不能描记。
处理措施：由其他胸导联代替该导联描记，检查结束后联系器械维修导联故障。
心电图机使用流程
心电图机使用流程心电图机是一种用于记录心脏电活动的医疗设备，它可以帮助医生诊断心脏病变和异常。
下面将介绍心电图机的使用流程，以便医护人员正确操作。
1. 准备工作。
在使用心电图机之前，首先要进行准备工作。
确保设备处于正常工作状态，检查电源线、电极和导联线是否完好无损。
同时，确认患者的身体状况是否适合进行心电图检查，如有需要，进行必要的准备工作，如剃毛、清洁皮肤等。
2. 安装电极。
将心电图机的电极连接到相应的导联线上，然后按照正确的位置贴在患者的胸部和四肢上。
要确保电极与皮肤紧密接触，避免出现松动或脱落的情况，影响信号的采集质量。
3. 连接导联线。
将电极连接好后，将导联线插入心电图机的相应插口，确保连接稳固，信号传输畅通。
4. 启动设备。
接通心电图机的电源，按照设备说明书上的操作步骤，启动设备。
在启动过程中，确保设备的各项参数设置正确，如增益、滤波器、走纸速度等。
5. 采集心电图信号。
当设备启动完成后，可以开始采集心电图信号。
根据医生的指示，选择相应的导联方式和采集时间，开始记录心电图信号。
在采集过程中，要注意观察设备屏幕上的波形图，确保信号的稳定和清晰。
6. 停止记录。
当采集完成后，按照设备说明书上的操作步骤，停止记录心电图信号。
然后将电极和导联线从患者身上取下，清洁和消毒电极，做好设备的后续处理工作。
7. 结束操作。
最后，关闭心电图机的电源，将设备恢复到待机状态，清理和整理工作台，做好设备的日常维护和保养工作，以确保设备的正常使用和延长使用寿命。
以上就是心电图机的使用流程，正确的操作流程能够保证心电图信号的准确性和可靠性，有助于医生进行准确的诊断和治疗。
在使用心电图机时，医护人员要严格按照操作规程进行操作，确保患者的安全和健康。
心电图机操作流程
导联
位置
导联ห้องสมุดไป่ตู้
位置
V1
胸骨右缘第四肋间
V2
胸骨左缘第四肋间
V3
V2、V4之中点
V4
左锁骨中线第五肋间
V5
左腋前线平V4水平
V6
左腋中线平V4水平
心电图机操作流程
1、首先检查心电图机、导联线和电源线。检查有无心电图纸及电磁电量是否充足。
2、局部皮肢涂盐水或酒精，连好导联线（右上肢红、左上肢黄、右下肢黑、左下肢绿、胸导按标记连好）。
3、开机，检查日期、时间是否准确，调节性别、年龄，选择相应导联方式，按下“START”键。
4、心电图打印完毕，取下各导联线，擦净局部皮肤，整理好衣服。
7.心电图操作流程
心电图机
使用说明：
1、正确连接导联：
右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）
Ｖ１：探查电极放在胸骨右缘第４肋间。
--红色
Ｖ２：探查电极放在胸骨左缘第４肋间。
----黄色
Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。
-----绿色
Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。
-----棕色
Ｖ５：探查电极放在左腋前线与第５肋间的交点上。
-------黑色
Ｖ６：探查电极放在左腋中线与第５肋间的交点上。
-------紫色
2、按ON键以接通电源。
3、按START键自动走纸。
4、走纸结束后按STOP键。
5、按OFF键切断电源。
6、在心电图上表明患者姓名、年龄、性别、日期、时间。
7、整理导联线。
心电图机的几个常用标示及意义
１．MODE键：调节相关程序，需要一加长导联时一直按下此键。
２．SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特殊情况不要再调）３．LEAD：使之由“TEST”向“I”导“Ⅱ”联转换。
４．RESET：若基线漂移时按此键。
5．按动定标键“lmV”，使电压随着定标键的按动而作相应的摆动。
6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。
心电图机操作流程及日常维护 - 副本 (4)
二、心电图机操作规程
1.操作流程
1）接好电源线，打开电源开关。
2）按规定接好导联线：暴露受检者的双侧腕部及两侧内踝上部，用酒精擦洗脱脂，涂上导电液体，电极板放置：右上肢-红线；左上肢-黄线；左下肢-绿线；右下肢-黑线。
3）放置电极：V1，胸骨右缘第4肋间；V2，胸骨左缘第4肋间；V3，V2与V4两点连线中点；V4，左锁骨中线与第5肋间相交处；V5，左腋前线V4水平；V6，左腋中线V4水平。
4）观察各种波形，必要时按“开始\停止”键打印
2.日常维护
1）每天作完心电图描记后，应保持电极清洁。
铜合金制成的电极如果出现锈斑，可用细砂纸擦掉锈斑后，再用生理盐水浸泡一夜，使其表面形成性能稳定的薄膜。
镀银的电极则用水洗净擦干即可，避免擦伤镀银层。
2）导联电缆的芯线或屏蔽容易折断损坏，特别是靠近两端的接头处，切忌用力牵拉或扭曲，收藏时应盘成直径较大的圆环或悬挂，避免过度扭曲或锐角折叠。
3）交直流两用的心电图机，应按说明及时充电，以延长电池使用寿命。
4）心电图机应避免高温、日晒、受潮、尘土或撞击，用毕盖好防尘罩。
5）每半年打开机盖进行除尘、去湿和进行检查。
及时清除电路板中的灰尘，保证机器内部干燥，避免因为潮湿或者灰尘造成短路，损坏电路板。
6）由医疗仪器维修部门定期检测心电图机的性能。
热笔记录式心电图机应根据记录纸的热敏感性和走纸速度，调整热笔的压力和温度。
7）心电图机在使用中经常出现伪差干扰故障，严重时会影响心电图的正常描记，应及时排查。
心电图机操作流程
调整时间常数
根据患者情况，适当调整 时间常数，使心电图波形 更加清晰、稳定。
操作经验分享
重视操作前准备
在操作前确保心电图机处 于良好状态，准备必要的 操作工具和记录纸等。
注意观察患者反应
在操作过程中，注意观察 患者的反应，及时与患者 沟通，了解患者的感受和 需求。
记录异常波形
对于异常的心电图波形， 应及时记录并报告给医生 ，以便医生根据心电图波 形分析患者的病情。
效果。
在更换新记录纸前，应先确认记 录纸的型号、规格与心电图机相
匹配。
注意及时更换记录纸和笔
在使用过程中，如发现记录纸 已用完，应及时更换新的记录
纸。
更换记录纸时，应避免将异物 掉入记录纸通道，以免造成故
障。
及时更换磨损的笔尖，以免影 响记录效果。在更换新笔尖前 ，应先清除旧的笔尖残留物。
04
操作误差及解决方案
将心电导联线正确连接到心电 图机的相应插孔中，注意正负
极的正确连接。
打开心电图机的电源开关，检 查机器是否正常启动。
打开记录纸和笔
打开心电图机上盖，将记录纸放入纸仓内，确保记录纸与 感应器之间紧密接触。
取出一支或多支干电池型或充电式的心电图记录笔，放置 在心电图机旁边。
调整心电图机参数
根据记录纸的类型和规格，调整心电图机的走纸速度、增益 、滤波器等参数。
注意心电图波形是否正常
观察心电图波形是否平稳、规 则，无异常波动。
注意电压、频率和波形是否正 常，如有异常需及时调整心电 图机参数。
在临床操作过程中，应避免将 异物插入心电图机插座中，以 免影响心电图波形。
确认心电图记录纸质量
选择质量可靠的心电图记录纸， 确保纸张质量良好。
心电图机使用操作流程
心电图机使用技术操作步骤1、操作者着装规范2、核对病人，向病人说明检查目的，取下金属物：请问您是＿床×××吗？我是×护士，根据您的病情需要给您录个心电图以检查你的心脏状况。
请您不要紧张，请您配合我，操作过程中请不要活动，也不要说话，做深呼吸放松。
3、接通电源，检查心电图机性能4、准备病人：1）用语：“请您平卧，放松，我要给您安置电极。
我来帮您解开衣扣并清洁皮肤，可能会感觉有点凉，请谅解。
”2）病人取水平仰卧位。
3）解开衣扣，暴露胸部，露出手腕以及脚腕部。
4）用生理盐水/酒精/导电膏（导电就可）涂擦导联连接皮肤的地方。
5、安放导联电极。
肢导联：右上肢（手腕处RA/R）：红；左上肢（手腕处LA/L）：黄右下肢（脚踝处）：绿黑胸导联：（红）V 1导联：胸骨右缘第4肋间（黄）V2导联：胸骨左缘第4肋间（绿）V3导联：V2、V4连线中点。
（棕）V4导联：左锁骨中线与第5肋间交点。
（黑）V5导联：左腋前线同V4水平处。
（紫）V6导联：左腋中线同V4水平处。
6、录图：1）按开关键。
2）按定标，走纸速度、滤波等键。
6）完成录图。
7）关机。
8）取下心电图纸。
6、整理床单元：1）摆体位，盖被。
2）放好呼叫器。
3）交代注意事项：＿床×××，您配合得很好，谢谢您的合作，呼叫器放你枕边了，有事请呼叫我。
7、标记：在心电图纸上标记＿床×××、性别、年龄、录图时间、导联。
8、整理用物，75%酒精棉球（500mg/L有效氯）擦拭导联及线，放回原处备用。
9、心电图交医生。
心电图机的使用及消毒流程
心电图机的使用及消毒流程
1,操作者若装规范。
2、核对病人。
3、准备病人：病人取水平仰卧位，解开衣扣，
暴露胸部，露出手腕以及脚腕部，酒精棉球清洁皮肤。
4、接通电源，安放导联电极.
肢导联一右上肢（RA/R）：红；左上肢（LA/L）：黄
右下肢（RURF）：黑；左下肢（Ll√F）:绿
胸导联一（红）CI/VI：胸闿右缘第4肋间
（黄）C2/V2：胸骨左缘第4助间
（绿）C3/V3：V2,V4连线中点。
（棕）C4/V4：左锁骨中线与笫5肋间交点。
（黑）C5∕V5:左腋前线同V4水平处.
5、录图，打印
6、关机，取下心电图纸“
7、、整理床单位
心电图机消毒流程
I.用纱布沾上清水或消毒用酒精等液体轻轻对仪器主机及导线清洁擦洗，之后用干纱布擦干。
注意勿让液体流入机器内部。
2 .长期不使用时，电池也会放电，每1月充电1次，
3 .清洁热印头，热印头脏污时使用，会降低打印质量，刚记录完的热印头有时会很热，此时不宜清洁.清洁时，不要用力按压纸匣，以免故障.清洁可用沾有酒精（或用附属的热印头清笔剂）的棉球擦洗切纸刀里侧的头部（铜色），清洁时，先关闭面板上的电源，在清洁热印头时应一并清洁齿轮。
4 .用后应及时将附件用物整理整齐，导线勿折叠、受压。
过长的导线可弯成较大的圆圈扎起，妥善放置：
5 .保持记录纸充足：确定电源是否关闭。
心电图机操作流程(上墙制度)
心电图机操作流程
1、开机前，检查电源线、电极连接是否良好。
2、患者平静躺在床上，肢体放松，呼吸平稳。
3、病员仰卧于床上，在两手腕屈侧关节上约3厘米及两内踝上约10厘米处涂抹导电液，再固定电极。
4、按规定按好导联线。
5、按下导联选择键，选择导联，再描记心电图。
6、作完心电图，关闭电源开关，收好导联。
7、如需做床头心电图，在仪器搬运过程中应做到轻拿轻放，避免碰撞。
8、结束一日的工作后，检查心电图机及电极是否完好，并做好交接班。
9、每天清洁仪器、每周彻底除尘仪器一次，做好定期保养及维修登记。
心电图机使用操作流程
xx年xx月xx日
目录
• 心电图机使用前的准备 • 心电图机操作流程 • 心电图机使用注意事项 • 心电图机清洁保养
01
心电图机使用前的准备
检查电源连接
确认电源线连接完好，无破损、断裂等现象。 检查电源插座是否牢固，无松动、脱落等情况。
准备心电图记录纸
根据需求选择合适的记录纸尺寸，确保记录纸质量完好。
熟练掌握操作流程
电源开关
在操作前应先打开电源开关，确保 电源线连接正常。
仪器校准
在使用前应进行仪器校准，以确保 心电图数据准确可靠。
电极片粘贴
根据患者个体差异选择合适的电极 片，并按要求粘贴在患者胸部相应 部位。
心电图记录
在粘贴好电极片后，调整走纸速度 和标准电压，开始记录心电图。
关注机器异常提示
选择合适的导联和记录模式。 设置滤波器以减少干扰信号。
设置心电图记录速度（通常为25mm/s）。 根据需要设置时间、日期和患者信息。
连接患者
确保患者身体状态稳定，无剧 烈运动或情绪波动。
将心电图机的导联线与患者连 接，通常采用胸部电极片或四
肢电极。
确保电极片粘贴牢固，避免电 极片脱落或接触不良。
开始记录
在主界面选择“开始记录”选项。 持续观察心电图记录情况，确保无异常波形出现。
按下开始按钮，开始记录心电图。 在需要时，可以随时停止记录，保存心电图数据。
03
心电图机使用注意事项
注意患者个体差异
患者年龄、性别、生理状况
根据患者的年龄、性别等生理状况，选择适合的电极片和导 联线，确保心电图数据准确可靠。
患者病情
了解患者的病情，如心脏疾病类型、发病时间、症状等，为 心电图检查提供参考。
心电图机(十二导联)操作流程
.
；. 心电图机（十二导联）操作流程
1、打开左上方电源开关。
2、用水刷蘸少量清水涂于各导联与皮肤接触处。
3、连接肢导（右侧肢体：上红、下黑，左侧肢体：上黄、下绿）
连接胸导
Ｖ1：右侧第四肋间靠近胸骨右缘红色
Ｖ2：左侧第四肋间靠近胸骨左缘黄色
Ｖ3：Ｖ2-Ｖ4连线中点绿色
Ｖ4：左锁骨中线与第五肋间相交处棕色
Ｖ5：左腋前线上与Ｖ4同一水平黑色
Ｖ6：左腋中线紫色
18导联心电图附加Ｖ7-Ｖ9与Ｖ3Ｒ-Ｖ5Ｒ
Ｖ7：左腋后线与6水平
Ｖ8：左肩胛下线
Ｖ9：左侧脊柱旁线
右侧胸部Ｖ3-Ｖ5相对左侧为Ｖ3Ｒ-Ｖ5Ｒ
4、按开始/结束键，待30秒后自动记录心电图。
5、如果需做手动心电图，按自动/手动键，自动灯灭即为手动状态，使肢导心民显示5-6个波形后更换胸导，出现5-6波形后再按自动/手动键停止。
6、用后检查水刷、导联、胸球、夹子是否完整后，摆好，推回备用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电图机的使用流程 Prepared on 22 November 2020
心电图机的使用流程
一、开机前准备
1. 电源连接：使用交流电（220V）或可以使用本机内安装的充电电池。
2. 检查记录纸是否充足。
3. 检查周围环境舒适，温湿度适宜，周围环境中无X光机、超声波装置或其他
电器设备等产生干扰。
4. 导联的连接将随机附件的导联线接到机器导联插座。
5. 电极安装
电极的安装是能否记录准确的心电图的重要一环，请注意确保电极接触良好。
将电极连接病人时，务必使电源开关处于关闭状态。
（1）四肢电极连接
电极应装于两手脚的柔软皮肤上。
先用酒精清洗电极安装部位的皮肤。
然后在清洗后的皮肤上涂少量的导电膏。
（右手臂—R—红色；左手臂—L—黄；右脚—RF—黑；左脚—F—绿）（2）胸部电极安装
胸电极安装部位如下：
V1：胸骨右缘第四肋间隙。
（红）
V2：胸骨左缘第四肋间隙。
（黄）
V3：V2与V4之间。
（绿）
V4：左第五肋间隙锁骨中线处。
（棕）
V5：左腋前线与V4同一平面。
（黑）
V6：左腋中线与V4同一平面。
（紫）
用酒精清洗安装电极部位的胸部皮肤上，将导电膏涂在该部位大约25mm直径的范围和胸电极吸碗的边缘上，按压胸电极的吸球，将胸
电极吸着于V1~V6位置。
（3）被检查者的手脚等露出部分不可碰到床的金属部分，以免出现交流干扰。
二、操作顺序
1. 自动记录方式
（1）开机：打开左侧电源开关，然后按面板“ON/OFF”键，液晶显示屏显示整机工作状态及预设的导联波形。
（2）逐一按“MODE”键，选择自动记录模式，显示屏有相应的“自动1、自动2、自动3、自动4”字样显示。
（3）按“START/STOP”键开始描记，描记后自动停止。
（4）自动做图中，若需延长某导联记录时间，可按住“○”键直到不需记录为止。
（5）关机按“ON/OFF”键，液晶显示屏中信号消失后，关闭左侧主电源。
2.手动记录方式
（1）开机后按“MODE”键，使液晶显示为“手动”字样，即选择了手动记录模式；
（2）按“LEAD”键，进行导联切换。
选择希望开始记录的导联；
（3）按“START/STOP”键开始描记；
（4）描记过程中，按“LEAD”键切换导联；
（5）中断描记时按“START/STOP”键，停止走纸；
（6）关机
3. 心电图机使用后的注意事项：
（1）先按面板启动开关“ON/OFF”键，再关左侧主电源开关。
（2）取下导联线、电源线时，不要抓住电缆部分用力拉。
（3）清洁机器，擦净附件，盖上防尘罩。
（4）请将仪器置于阴凉、干燥的环境下，移动时避免剧烈震动。
