彩色平面图制作步骤
平面图的绘制步骤

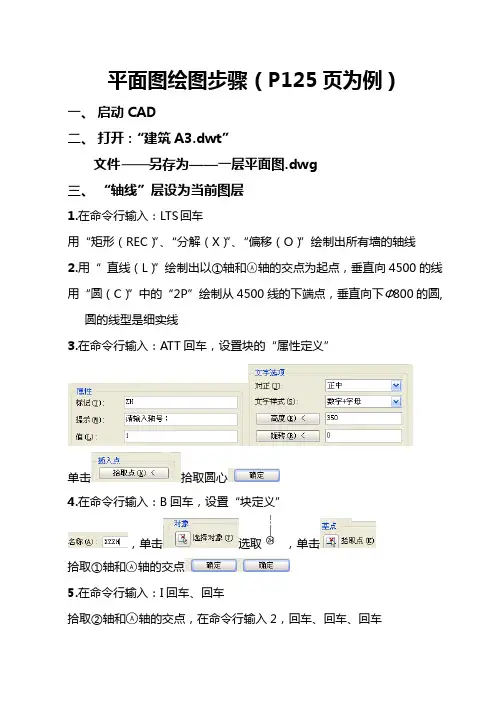

平面图绘图步骤（P125页为例）一、启动CAD二、打开：“建筑A3.dwt”文件——另存为——一层平面图.dwg三、“轴线”层设为当前图层1.在命令行输入：LTS 回车用“矩形（REC）”、“分解（X）”、“偏移（O）”绘制出所有墙的轴线2.用“直线（L）”绘制出以①轴和轴的交点为起点，垂直向4500的线用“圆（C）”中的“2P”绘制从4500线的下端点，垂直向下Ф800的圆,圆的线型是细实线3.在命令行输入：ATT回车，设置块的“属性定义”单击拾取圆心4.在命令行输入：B回车，设置“块定义”，单击选取，单击拾取①轴和轴的交点5.在命令行输入：I回车、回车拾取②轴和轴的交点，在命令行输入2，回车、回车、回车拾取③轴和轴的交点，在命令行输入3，回车、回车、回车拾取④轴和轴的交点，在命令行输入4，回车、回车、回车拾取⑤轴和轴的交点，在命令行输入5，回车、回车、回车拾取⑥轴和轴的交点，在命令行输入6，回车、回车拾取⑥轴和轴的交点，在命令行输入A，回车6.选中在命令行输入X回车选中，在命令行输入CH回车，关闭对话框，按ESC键7.在命令行输入：B回车，设置“块定义”单击，选取单击拾取⑥轴和轴的交点8.在命令行输入：I回车、回车拾取轴和⑥轴的交点，在命令行输入B，回车、回车、回车拾取轴和⑥轴的交点，在命令行输入C，回车、回车、回车拾取轴和⑥轴的交点，在命令行输入1/C，回车、回车、回车拾取轴和⑥轴的交点，在命令行输入D，回车9.用“镜像（MI）”做出对称的轴号四、把“墙线”层设为当前图层1．格式——多线样式，新建多线样式“墙”①名称：Q②单击,选中，确定③单击，，确定2．在命令行输入：ML回车；J回车，Z回车；S回车，240回车；绘制出所有墙线五、把“柱”层设为当前图层用“矩形（REC）”、“图案填充（H）”绘制出一个柱用“复制（CO）”中的“M”绘制出所有柱六、把“窗内外沿线+门线”层设为当前层，冻结“轴线”层1．用“直线（L）绘制1—4号门线，用“矩形（REC）”绘制5号门线2．用“多段线（PL）”绘制出2号窗的内外沿线3．在“格式—多线样式”对话框中，选中STANDARD为当前使用的样式4．在命令行输入：ML回车；绘制出M3窗的内外墙线，结束命令七、把“窗线+门的开启线”层设为当前图层1.在状态栏，移动鼠标到“极轴”，单击右键，设置极轴增量角：452.用“圆弧（A）”中的“C”绘制出1、2、3、4号门的开启线3.用“多段线（PL）”绘制出2号窗线和5号门的开启线3.在命令行输入：ML回车；S回车，60回车；绘制出3号窗线，结束命令4.在命令行输入：ATT回车，设置块的“属性定义”单击，拾取从1号窗上中点向上追踪250处5.在命令行输入：B回车，设置“块定义”对话框，单击，拾取单击，拾取1号窗的左侧中点，6.在命令行输入：I回车，设置“插入”对话框，绘制出其它所有的窗八、把“楼梯”层设为当前图层用学过的知识绘制出，台阶和楼梯在命令行输入：ML回车，J回车B回车，S回车260回车，画出散水九、把“文本”层设为当前图层把标题栏中的文本，复制在相应的位置后，双击进行修改内容十、把“尺寸”层设为当前图层用“线性标注”各“连续标注”标注出所有的尺寸（提示:标高用“ATT、B、I”来做）十一、文件——保存十二、。
彩平图制作基本知识一
第一课什么是彩平图？？一、什么是彩平图彩平图是一种二维图，相当于在空中俯瞰某个东西而得到的该物品在颜色、结构和形状上都保留原物特征的平面图形。
首先断定它是彩色的图纸，而且是平面的，是相当于在3Dmax里在顶视图中渲染得到的结果。
彩平图主要用于市政规划总图，将某一个单位将从国土部门批准得到的一块地用彩色直观的方式表达，它将在这块地上做一些什么功能上的分区，建筑的分布（布局），这个在做文本的时候是必须要的，也有的人用于室内某一套房子的布局，这个又主要是用于房开商在宣传单上的表达，给购房者以直观的方式展现他们所建的房子的某一个户型的平面表达（这个在一定程度上是有市场的），这个我们平时接到的户型宣传单是见得最多了。
也有人用于景观、绿化方面。
在做景区（公园）里的导游图也属于这一类。
这一类彩平图也叫做地图绘制。
总体规划图（复杂）总体规划图（复杂）总体规划图（简略式做法）总体规划图（复杂）室内户型展示彩平图（复杂、单体）总体规划图（复杂）房开商用宣传单彩平图在建设领域中目前依据资料的需要，专门独立出来，由相对比较专业的人员来做，而且相当比较吃香，做一张彩平图由几百元到上千元不等，主要是看内容的多少及复杂程度而定。
彩平图是做效果图设计师必须会的基本功夫。
随着市场的细化，大量的工作人员将自己在这方面的资源进行了网上分享。
提供大量的素材分享，将做彩平图的素材供应于网络上。
这个资源我们除了自己平时要积累外，也可以从网上下载得到，我们要具备大量的比较独特的素材，做的资料才更显示得精致。
例如下面的素材：地形图用彩平图（复杂）二、做彩平图的准备工作：1、安装虚拟打印机，将cad的DWG格式文件转换成做彩平图在ps 里需要的格式文件。
这里以cad2011为例：（一）、安装虚拟打印机：3、在上图的“生产商”里选择“光栅文件格式”，型号中选择“TIFF VERSION6(不压缩）”单击一下步、弹出下图：并单击“下一步”。
34、保持默认：不要改变绘图仪名称，下一步。
photoshopcs4彩屏图制作步骤
photoshopcs4彩屏图制作步骤
彩平图制作教程
编者：杨进
photoshopcs4彩屏图制作步骤
1、制作墙体
打开作业中 的户型图psd 文件，给线框 所在的图层重 命名为 平面 线框
photoshopcs4彩屏图制作步骤
新建一个图层，命名为 墙体
photoshopcs4彩屏图制作步骤
修整细节，删 除木地板多余 部分
photoshopcs4彩屏图制作步骤
将木地板多余 部分删除
卧室一绘制完 成
photoshopcs4彩屏图制作步骤
7.同样方法绘制其他房间 photoshopcs4彩屏图制作步骤
8.绘制阳台
在阳台位置用形状 放置于 平面线框 工具绘制和玻璃窗 图层 下方，命名 同色的蓝色矩形 为阳台窗户
photoshopcs4彩屏图制作步骤
使用形状工具 (矩形，圆形 等），按照线 框绘制玻璃窗 部分
photoshopcs4彩屏图制作步骤
得到一个形状 根据需要复制多
图层
个 形状一 图层
photoshopcs4彩屏图制作步骤
使用移动工具， 将复制的形状移 动到其它有玻璃 窗的地方，并使 用 自由变换工具 （ctrl&# 如果阴影不够明
显可将阴影图层 复制几个
photoshopcs4彩屏图制作步骤
同样方法制作其他阴影
photoshopcs4彩屏图制作步骤
6、绘制房门
直接用形状工 具，选取接近 木质的颜色绘 制矩形，并在 图层样式里设 置描边为 2px
photoshopcs4彩屏图制作步骤
将 卧室一图层 组 放置到 平面 线框上面
photoshopcs4彩屏图制作步骤
画平面图的基本的方法和步骤3篇
画平面图的基本的方法和步骤第一篇：画平面图的准备工作在开始画平面图之前，我们需要进行一些准备工作，以确保画出的平面图准确、美观、易读。
1. 确定平面图用途首先，我们需要明确平面图的用途，这有助于我们选择合适的比例、样式、线宽等。
如果是用于建筑设计，需要考虑按比例绘制每个房间的大小和位置；而如果是用于地形分析，需要考虑高程和地貌信息的表达。
2. 收集相关信息在开始画平面图之前，我们需要收集相关信息，包括地形、建筑物、道路和设施等。
这可以通过现场测量、地形图、卫星影像等方式获得。
3. 选择绘图工具根据平面图的用途和样式，我们可以选择不同的绘图工具。
例如，用于手绘平面图的工具包括纸张、铅笔、尺子、曲线板等；而用于电脑绘制平面图的工具包括CAD、SketchUp等软件。
4. 选择比例和样式根据平面图的用途和绘图工具，我们需要选择合适的比例和样式。
比例表示平面图上每一个单位长度所代表的实际长度。
通常情况下，建筑设计使用的比例为1:50或1:100，而地图则使用1:10,000或1:50,000。
5. 绘制格网和边框在纸张或软件中绘制出格网和边框，这有助于我们按比例和精度绘制平面图。
格网可以根据比例选择不同的间距和线宽，而边框则需要根据平面图的大小确定。
6. 开始绘制根据收集到的信息和选择的比例和样式，开始绘制平面图。
先绘制大体的框架和基本要素，然后逐渐添加细节和注释，最后完成整个平面图。
以上就是画平面图的准备工作，不同的平面图可能有不同的要求，但是这些基本的步骤是不可缺少的。
接下来，我们将进一步讲解如何具体绘制不同类型的平面图。
第二篇：如何绘制建筑设计平面图建筑设计平面图通常用于表示具体的房间大小、布局和位置。
下面，我们将讲解如何绘制建筑设计平面图。
1. 确定比例和样式一般情况下，建筑设计平面图的比例为1:50或1:100。
比例越大，绘制的工作将越复杂，但绘制的结果将更加精准。
样式可以根据建筑风格选择，例如传统样式和现代样式。
彩色cad平面图教程
彩色cad平面图教程彩色CAD平面图是一种利用计算机辅助设计软件制作的平面图，其可以令平面图呈现出丰富的色彩和细节，提高其可视性和表现力。
本篇教程将向您介绍如何制作彩色CAD平面图，以及使用CAD软件中的一些常用工具和技巧。
第一步，选择适当的CAD软件。
市面上有许多CAD软件可供选择，如AutoCAD、SketchUp、SolidWorks等。
根据自己的需求和熟悉程度选择合适的软件，并进行安装和设置。
第二步，准备图纸。
在开始制作CAD平面图之前，需要准备好相关的图纸和设计草图。
可以通过手绘或者其他绘图工具绘制出平面图的基本框架和元素，并确保比例正确。
第三步，导入图纸。
打开CAD软件，将准备好的图纸导入到软件中。
不同的CAD软件导入图纸的方法可能有所不同，可参考软件的使用手册或相关教程来完成导入操作。
第四步，创建图层。
在CAD软件中，使用图层可以将不同的元素分离开来，并可以对其进行独立的编辑和控制。
根据平面图的需求，创建不同的图层，如墙体图层、家具图层、装饰图层等。
第五步，绘制基本元素。
使用CAD软件中的绘图工具，如直线、弧线、圆形等，按照设计草图和图纸上的标注绘制出平面图上的基本元素。
将各个元素绘制在相应的图层上，以保持图纸的整洁和可维护性。
第六步，添加颜色。
在完成基本元素的绘制后，可以为平面图添加丰富的颜色。
在CAD软件中，常用的上色方法包括填充、渐变、线条颜色等。
选中需要上色的元素，选择合适的上色工具和颜色，填充或修改元素的颜色属性。
第七步，装饰和渲染。
为了提高平面图的表现力和真实感，可以添加一些装饰和渲染效果。
在CAD软件中，可以添加家具、植物、光照等元素，以模拟真实的场景和环境。
第八步，调整视角和视图。
根据平面图的需要，可以通过调整CAD软件中的视角和视图，如俯视图、侧视图、立体图等，来展示不同的角度和尺度。
第九步，保存和导出。
完成彩色CAD平面图的制作后，记得保存工程文件，以便日后的修改和使用。
平面布置图怎么画
平面布置图怎么画
平面布置图的绘制方法如下:
1. 准备图纸和绘制工具,包括尺子、直角尺、绘图笔等。
2. 根据设计需求,先确定布置物品的种类、数量、尺寸参数。
3. 按比例在图纸上打点标注墙壁、门窗等固定构造位置。
4. 拟定布置思路,合理规划物品摆放位置,注意功能分区和畅通流线。
5. 使用标准装饰图例标注窗帘、墙纸、地板等装修材料的位置。
6. 采用适当比例绘制家具家电的平面轮廓,并用线条标明打开状态。
7. 用不同颜色区分墙壁、地面、天花板等建筑元素,增加美观性。
8. 标注主要家具的尺寸参数,并用箭头表示活动方向。
9. 绘制视野线,标明主要的视觉焦点区域。
10. 完善图例说明,使平面布置图更清晰易读。
按照设计规范绘制平面图,不仅可以直观呈现空间布置效果,也便于施工人员制作。
彩平制作总结(优选5篇)
PS相对于AI没有那么强大的分析图绘制功能，但简单的分析图制作利用PS进行也足够了对AI分析图有兴趣的小伙伴可以看下笔者的另一个文章，指路》》绘制实线时可利用P钢笔工具绘制路径，尖角处按住Alt键拖动可改变为平滑角点，绘制完成后右键选择【描边路径】，【确定】即可选择刚刚新建的方画笔，拖动【间距】滑块使下方预览出现虚点P钢笔工具绘制路径，尖角处按住Alt键拖动可改变为平滑角点，绘制完成后右键选择【描边路径】，【确定】即可彩平制作总结第2篇常用添加阴影的方式有两种，一种是在图层样式中添加阴影，这种方式适用于阴影较小的建筑物或植被等，当阴影过大时会出现明显的分界线；另一种是在需要增加阴影的建筑物及植被下方，利用不断复制的方式绘制阴影，这样方式绘制出的阴影效果自然，对于阴影的大小也更好操作图层样式中添加阴影无需新建图层，在需要添加阴影的图层处双击，打开图层样式窗口，勾选【投影】，按需调整（当羽化效果过于较明显时，降低【大小】的值即可）不断复制绘制阴影利用魔棒工具选择需要添加阴影的部分，Ctrl+J进行复制；若已分好图层，无需选择只需要Ctrl+J复制该图层，将复制好的图层挪动至原始图层下方，修改名称为“阴影”双击阴影图层勾选【颜色叠加】，调整颜色为黑色，【确定】完成Ctrl+A全选图层内容，V打开移动工具，按住Alt键的同时敲击键盘的↑↓←→某一个键，或某两键，进行上方或下方的复制，需要多次复制，绘制出一个底部的阴影，绘制完成后可在图层窗口【不透明度】处将其调低，至此完成不想利用材质进行丰富图面时，还有一种丰富图面的方式，主要用于道路，制作出沥青路面的效果，即为【杂色】【滤镜】/【杂色】/【添加杂色】，弹出的窗口中按所需进行设置，图面会根据调整做出相应预览，设置完成后【确定】即可植被可进行多层次覆盖，不透明度由小到大植被覆盖最能体现图面的美观，在这步上可多费心，不断在网络上找寻自己中意的风格参考练习Ctrl+S可存储为PSD格式文件，该文件格式为PS文件格式，保留逐个图层以便于下一次的修改操作Ctrl+Shift+S存储为，可存储为其他格式文件，比如存储为jpg、png等格式，当存储为j pg图片格式时，输入文件名后单击【保存】，会弹出一个选项窗口，根据图片的大小选择左侧品质和大小，勾选的预览下方显示存为图片的大小，一般建议10-20M左右大小，具体根据自己将来打出的图纸大小来决定暂时完成啦~~有什么想起来的还会在文章中补充推一个平面图教程网站的盘点》》彩平制作总结第4篇图框补在线稿之后，是由于图框可在线稿导入后再进行绘制，这样能够保证线稿的完整，以便于后续CAD文件后修改导出的线稿图能更方便的对应，如果裁掉一部分线稿或者对线稿进行随意的缩放，下一次再修改的时候可能会因为忘记而需要手动对齐，比较麻烦有两种方式在CAD中绘制好图框，留出外围图名、图例等的位置，直接导出CAD中绘制图框时无需留外围，只需将需要的部分框入，导出PS中打开后，【图像】/【画布大小】中增加宽度与高度至合适距离，单击确定即可图框可利用快捷键M，在图面中绘制矩形，并Ctrl+Shift+I反向的方式反向选取图面外的区域，新建图层Alt+Delete填充白色，填充后的图层双击，图层样式窗口勾选【描边】输入合适的大小，完成注意不论是CAD中首先绘制好图框还是PS中绘制图框，想要下一次导入的图面能够直接对上，都需要在CAD中框住导出相同位置和大小的文件，以及在PS中输入相同的分辨率彩平制作总结第5篇完成线稿的导入后，可首先对底色进行大面积铺色，底色一个图层就可底色A.新建图层，左侧前景色选择最底部底色色彩，Alt+Delete前景色填充整个图层（Ctrl+Delete是背景色填充）底色B.再次选择其他底色，快捷键B调出画笔，鼠标右键选择柔边缘的画笔，选择大小，上方可选择不透明度将其调低，画笔圈出现在界面（如果此时没有圈，也许是画笔太小，调大能显示，如果调大还是未显示则是打开了大写锁定键，敲击键盘capslock键即可显示画笔圈），画笔圈在规划范围内及周边进行涂抹绘制，效果自行参考，注意不要太均匀，同马克笔画快题时的上色感觉就可一般底色两层就可以啦，如果需要的话可以上色第三层底色，选择另一个颜色继续在道路周边、建筑周边等小区域铺色外围色.快捷键E调出橡皮，右键选择柔边缘，上方调低不透明度，在图框边缘处擦抹，调整颜色的层次此时不需要在底色部分浪费太多时间，大致铺了就可，后期还可调整完成底色后，需要对线稿内的区域进行简单的上色区分区分时分为多个图层，比如建筑一个层（如果有建筑高度差别比较大的建议再分层，比如分为低层和高层两个图层），道路一个层等，分层上色完毕后Ctrl+G编组，使得图层排列更加整洁W魔棒工具选择上色（魔棒工具是长得像烟花一样的工具，如果是个笔画虚线的样式，则需要将鼠标挪动至左侧工具栏，右键后选择魔棒工具）在对所有色块进行区分后，形成多个图层一般除了可以单独上色之外，也可进行一些材质的填充，使得图面更加丰富比如草地、道路、铺装等的材质建立剪切蒙版：下载材质图片，将其拖动至PS中，调整到合适的大小，右键该图层，【栅格化图层】，将该图层挪动至想要修改材质的图层上方，按住Alt键，鼠标在两图层中间时，出现一个左下箭头，单击，即可建立剪切蒙版，材质也可在该图层内的图块中凸显出来，可通过修改剪切蒙版图层样式及不透明度等凸显下方色彩剪切蒙版不够大时，M框选，V调出移动工具，按住Alt键拖动复制。
cad导入ps做彩平教程
cad导入ps做彩平教程CAD导入PS做彩平教程在设计领域中，CAD（Computer Aided Design，计算机辅助设计）和PS（Photoshop）是两种常用的设计软件。
CAD主要用于绘制和修改二维或三维模型，而PS则是一款强大的图像处理软件，被广泛应用于照片编辑、图形设计等领域。
本文将重点介绍如何将CAD文件导入PS，并使用PS进行彩色校平的操作步骤。
第一步：导出CAD文件在进行CAD导入PS之前，首先需要先将CAD文件导出为适用于PS的格式。
常见的可行格式有DXF（Drawing Exchange Format）和DWG（Drawing）等。
根据自己的实际情况选择合适的格式进行导出。
在CAD软件中，选择“文件”菜单下的“导出”或“另存为”选项。
在弹出的文件保存对话框中，选择所需的文件格式，并确定保存路径和文件名。
点击“保存”按钮即可完成CAD文件的导出。
第二步：打开PS软件在完成CAD文件的导出之后，打开PS软件，创建一个新的空白文档。
选择“文件”菜单下的“新建”选项，在弹出的新建文档对话框中设置文档尺寸和分辨率等参数。
点击“确定”按钮即可创建一个新的PS文档。
第三步：导入CAD文件在PS软件中，选择“文件”菜单下的“导入”或“打开”选项。
在弹出的文件选择对话框中，找到之前导出的CAD文件，并点击“打开”按钮。
PS会自动将CAD文件导入到当前的PS文档中。
第四步：调整图层顺序在CAD导入到PS之后，图层顺序可能会与预期不符。
为了方便后续的彩色校平操作，我们需要将CAD图层和背景图层进行适当的调整。
在PS的图层面板中，找到CAD图层和背景图层，通过拖动的方式调整它们的顺序。
确保CAD图层位于背景图层的上方，以便后续对CAD图层进行彩色校平操作。
第五步：选择彩色校平工具PS提供了多种彩色校平工具，包括曲线、色阶和色彩平衡等。
根据个人需求，选择合适的工具来进行校平操作。
在本教程中，我们以曲线工具为例进行讲解。
彩色总平面ps制作步骤
彩色总平面制作步骤1.在CAD中输出eps图形图线2.栅格化eps文件（栅格化eps格式，分辨率得到透明背景线框图像。
3.在总平面图下方新建图层，并填充为白色执行：图层→新建→图层背景 (将填充图层转化为背景)ctrl+s保存文件4.ctrl+o打开。
文字eps和建筑eps文件以相同参数对文字eps与建筑eps进行栅格化处理5.将3个文件进行合并Ctrl+A全选→ctrl+c复制回到总平面 ctrl+shift+V进行原位粘贴重命名图层，文字，建筑6.裁剪工具将图像进行裁剪（节约磁盘空间）7.划分层次。
路面，绿化区，建筑⑴检查线稿是否闭合，魔棒工具，设置容差为，单击路面区域进行闭合处理新建图层→命名封闭直线，单击直线工具，设置前景色为黑色，用画笔工具，直线粗细为8.魔棒单击路面，容差对路面部分进行选择（用快速蒙版进行选区查看）9.路面选区建立完成之后→选择→存储选区→名称（马路）新建图层，命名为马路，设置前景色为Alt+delete，快速填充10.使用用样方法划分绿化，铺装，水面区域，以色块进行划分11.对图层进行分图→⑴铺装⑵色块（水面，建筑色块，草地，马路）⑶线稿12.添加图例。
种植新建图层（主干道树）主干道→次干道选择图例ctrl+c复制。
Ctrl+v粘贴种植主干道植物图例对图例进行同图层复制 alt+鼠标左键将主干道都种上图例13.设置投影→动作设置投影→图例所在图层→主干道树→窗口→新建动作→命名为：制作影子→单击记录回到图层面板ctrl+J 创建主干道副本 ctrl+总括号键副本图层下移Ctrl+M调整曲线命令把整张图例调至黑色，根据投影方向按方向键，设置不透明度为80﹪单击动作面板停止按钮（可用于其他图层影子制作）14.铺装制作⑴用软件自带图案进行铺装制作选择铺装图→铺装1色块图层按ctrl单击图层缩览图，将其载入选区双击图层缩览图打开图层样式面板→图案叠加→图案例表→纹理拼贴→混合模式→正片叠底→缩放63%→单击确定 ctrl+D取消选择⑵自定义图案制作铺装选择铺装3色块将其载入选区打开电脑中自定义铺装素材选择素材后→编辑→定义图案→命名：点格铺装→确定双击铺装3色块→图层样式面板→图案叠加→图案列表→点格铺装→确定→ctrl+D15.水面制作⑴打开水面素材→全选→复制→粘贴至当前效果图→ctrl+T对图像进行修整→回车键应用→将水面图层载入选区（ctrl+水面缩览图）→图例水面素材图层→添加图层蒙版→ctrl+D取消选择→将水面作为亮点表现对象→ctrl+U色相饱和度⑵水面明暗关系新建图层→前景色建立选区→拉伸一个渐变→拉伸渐变→ctrl+D取消选择→图层混合模式为叠加16.草地细化处理草地色块→将其载入选区→滤色→杂色→添加杂色（确保选择草地图层）23.5%→确定→滤镜→模糊→动感模糊→22度→9像素→确定→ctrl+D 提高部分草地层次感画笔工具→大小66100%→流量100%→草地色块图层上方新建图层命名光点→前景色为f4e927→确定→进行绘制→图层混合模式为叠加→图层不透明度70%新建图层在草地图层上方，命名为渐变图层→按D键恢复系统默认颜色设置→将草地色块载入选区→选择渐变图层拉伸渐变→设置混合模式为叠加→不透明度50%→ctrl+D★如何从CAD中导出eps文件打开制作好的cad需导出的文件Ctrl+p→打印→打印机绘图仪选→dag to eps。
PhotoShop+SketchUp制作做彩色平面图详细教程
PhotoShop+SketchUp制作做彩⾊平⾯图详细教程本章节节选⾄《Photoshop彩平⾯制作之道》，SketchUpBBS出品，转载请注明出处。
本作品作者：xfhorse第6章建筑彩⾊总平⾯图制作本章重点：掌握参照SU导⼊PS前的设置⼯作掌握使⽤在PS软件中如何处理SU的图像⽂件掌握使⽤Photoshop添加环境配景的⽅法掌握使⽤如何让彩⾊平⾯图的重点突出案例流程概述：⾸先利⽤SU创建场景模型，然后对SU模型进⾏导出PS前的相关设置，接着导⼊到PS中，完成图⽚的前期处理，最后⽤Photoshop进⾏图像素材添加以及后期处理。
6.1运⽤SketchUp与PS制作建筑彩⾊平⾯图的流程熟悉SketchUp软件的⽤户往往喜欢⽤SketchUp软件创建的模型来制作彩⾊平⾯图，这样不仅⼤⼤的节省了⽤CAD多次导图的⿇烦，⽽且⽤SketchUp制作的彩⾊平⾯图往往建筑物的材质以及体块关系更加的真实。
本作品作者：xfhorse在Photoshop中对平⾯图进⾏着⾊时，应掌握⼀定的前后次序关系，以最⼤程度地提⾼⼯作效率，并⽤添加诸如植物，道路名称等标注信息。
1. SketchUp输出平⾯图SketchUp输出平⾯图是整个总平⾯图制作的基础，在导图之前往往需要许多特定的设置，本章将在下⾯内容详细讲解。
有关SketchUp的使⽤⽅法，本书不作介绍，读者可参考相关的SketchUp书籍。
2. 各种模块的制作在SketchUp制作总平⾯图的常见元素包括：草地、树⽊、灌⽊、⽔⾯、花坛等，掌握了这些元素的制作⽅法。
这个过程往往需要结合Photoshop 软件来⼀起完成，使⽤的⼯具包括：选择、填充、渐变、图案填充等，在制作⽔⾯、草地、路⾯时也会使⽤到⼀些图像素材，如草地纹理、地砖纹理、⽔⾯图像等。
3. 后期合成处理在完成各种素材模块的制作以后，彩⾊平⾯图的⼤部分⼯作也就基本结束了，最后便是对这些素材模块进⾏复制，添加阴影等操作。
彩色平面图制作教程
彩色平面图制作教程第一步：将制作好的CAD图纸“整体平面图”，保存为PDF文件。
1、打开CAD打印窗口2、设置打印选项（1）设置打印/绘图仪的名称为“DWG To PDF.Pc3”（2）设置图形方向为“横向”（3）设置打印范围为“窗口”3、按住鼠标左键框选图纸的画框，画框用于在PS中叠齐图层。
4、点“确定”5、将文件名设为“整体平面图”，然后点“保存”。
第二步：将“整体平面图”中的“家具平面图”，保存为PDF文件。
1、删除墙体部分，留下家具、画框部分。
2、保存为PDF文件和“整体平面图”过程一样，文件名改为“家具平面图”。
3、“厨具平面图”制作方法与“家具平面图”相同。
第三步：“整体平面图”和“家具平面图”PDF文件导入Photoshop中1、用Photoshop打开“整体平面图”PDF文件，并将这一图层改名为“整体图层1”2、创建一个新图层“图层2”改名为“底色图层2”。
3、用油漆桶在“底色图层2”添加一浅色4、将“图层2”拉到“图层1”的下面5、再用Photoshop打开“家具平面图”PDF文件，拖到“整体平面图”上对齐，形成“图层3”，改名为“家具图层3”。
6、在“家具图层3”用“魔棒工具”点选，然后再进行“选择反向”选中家具。
7、新建“图层4”，改名为“阴影图层4”，用白色的笔进行涂抹。
然后，按Ctrl+D取消选框，并将“图层4”拉到“图层1”的下面。
8、在右边图层栏上的“阴影图层4”上点右键，点“混合选项”，点“投影”，并设置。
第四步：墙体、窗体填充颜色1、选中图层栏上的“整体图层1”，将“阴影图层4”设为不可见。
然后，用黑色油漆桶填充墙体。
2、用绿色油漆桶填充窗体。
第五步：填加门槛石1、从素材中打开“门槛石”图片，并拖到“彩色平面图”中，放到门口处，形成“图层5”，改名为“门槛图层5”。
2、将“门槛图层5”设为不可见，并将门口用“选框工具”框选。
3、再将“门槛图层5”设为可见。
4、在选框中点右键，点“选择反向”，按“Delete”键删除其他部分，并拖到“图层4”的下面。
ps平面图教程
ps平面图教程PS平面图是利用Photoshop软件制作的一种图像类型，常用于建筑、室内设计、工程图等领域。
它可以清晰地显示出建筑物的平面布局、空间分布和结构框架，供设计师、建筑师、装修师等人员参考。
下面将介绍如何利用Photoshop制作一张简单的PS平面图。
首先，打开Photoshop软件，选择“新建”或使用快捷键Ctrl+N，设置所需画布大小和分辨率。
平面图一般是二维的，我们可以根据需要设置适当的画布大小，比如800*600像素。
接下来，我们需要在画布上绘制建筑物的平面布局。
可以使用不同的工具和技巧来完成这一步骤。
例如，使用“线条工具”或“形状工具”绘制墙体、房间、门窗等。
在绘制时可以使用吸管工具提取颜色并使用填充工具对墙体进行填充。
绘制完成后可以调整图层的透明度和颜色，以便更好地辨认图中各部分。
接下来，我们可以添加文字和符号来注释平面图。
可以使用“文本工具”添加文字说明，例如房间名称、尺寸等。
还可以使用“自定义形状工具”绘制标志、箭头等，以帮助阅读者更好地理解平面布局。
这些文字和符号可以通过调整图层的属性来方式，以确保与平面图的其他元素相互区别开。
在制作平面图时，要注意比例和细节。
比例是非常重要的，它能够准确地反映建筑物的大小和布局。
可以使用直尺工具和放大工具来测量和查看平面图的精度和细节。
确保平面图的比例和细节与实际建筑物保持一致，以便于后续的设计和施工工作。
最后，可以对平面图进行美化和修饰。
可以使用各种滤镜、渐变、阴影等效果来增加平面图的视觉效果和吸引力。
此外，还可以使用图层样式、笔刷工具等功能来进一步装饰平面图。
在制作平面图的整个过程中，要注意良好的设计原则。
例如，要保持整体的简洁性和清晰性，避免过多的细节和复杂的图案。
同时，要注意色彩的搭配和图层的组织，以便于后续的编辑和修改。
综上所述，制作PS平面图是一项需要技巧和耐心的工作。
通过使用Photoshop软件和掌握一些基本的绘图技巧，我们可以轻松地创作出漂亮、实用的平面图。
彩色平面图的制作流程
彩色平面图的制作流程一、CAD 图纸的输出图纸的输出1、整理图纸：删除（或隐藏）辅助线、注释及说明文字、填充等，仅保留道路、分区、建筑轮廓等基本线形。
轮廓等基本线形。
2、安装矢量图虚拟打印机：在CAD 的“绘图仪管理器”选择“添加绘图仪向导”，“下一步”后选择“我的电脑”，选中Adobe>>PostScript Level 2，之后选择“打印到文件”，之后选择“打印到文件”。
3、调整布局：选择一个布局（如布局1），执行“页面设置管理器”，单击“修改”，设置打印机为PostScript Level 2，样式为，样式为monochrome ，以“布局”方式确定打印区域，图纸尺寸尽量设置大一些，如A2、A1。
4、预览，打印，设置保存位置，生成EPS 文件。
文件。
二、将输出的图形进行栅格化处理二、将输出的图形进行栅格化处理1、使用PhotoShop 打开CAD 输出的EPS 图纸，栅格化。
参考“图像大小”(尽量不超过100M ）设置合适的分辨率（最好在150-300像素/英寸），“模式”选择“RGB 颜色”。
2、在CAD 图形下面添加新图层，填充白色，将CAD 图“去色”（Ctrl+Shift+U ）。
3、将CAD 图复制一份（Ctrl+J ），并隐藏，以免原图损坏而无法找回。
，并隐藏，以免原图损坏而无法找回。
三、制作彩色平面图三、制作彩色平面图具体的制作顺序，因图因人而有一定的差异，一般原则为：先大后小、先低后高、突出重点、颜色协调。
颜色协调。
1、道路和铺装、道路和铺装选取区域的时候可以用各种选择工具，如套索、选框、魔棒工具等，注意加选（Shift+选择）和减选（Alt+选择）的灵活运用。
由于园路和铺装边界以直线和圆弧为主，本人是先建立路径（修改非常方便），再建立选区。
，再建立选区。
道路的颜色不一定要用纯灰色的，可做成冷灰或暖灰，并考虑颜色与后面的建筑、树木色彩协调。
铺装一般“填充”（Shift+F5），而对造型铺装则可充分利用CAD 图的原线条垫色形成。
彩色平面图制作步骤
三. 分离成功。
为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。
原因：1.个人习惯。
2. 可以有效防止产生大量无用的废层和无物体层（即空层）。
3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。
四. 种树。
现在开始栽树。
需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。
这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。
先种树可以定下整个图的整体颜色倾向，基调。
先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。
这张图定的基调是偏黄绿色调的暖灰。
五. 接着做道路和铺装。
选取区域的时候可以用各种选择工具，不要拘泥于一种工具。
填色后调颜色，要和树木色彩协调。
注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色调！六. 做基础设施和地面小装饰，如停车场，沟，支架，彩色钢板等，然后调色，和整体色彩要协调。
七. 做主体建筑和山包。
建筑：主体建筑的色彩一很重要，调的时候一定要谨慎，不要和主体色彩有强烈的对比。
山包：通常小的地形起伏叫山包，大的地形起伏叫............大山包！！也就是传说中的地形！目前无论是建筑设计与规划还是景观规划都似乎注重地形的表现，它已经越来越引人重视了。
而在渲染表现公司，更习惯称它为山包。
形象！八. 草地要有色彩区分，加noise 要有密度的疏密之分！小区内外要有区分。
这里的内部颜色做的很深，是为了突出重点!右侧挨路处有投影，是因为有地形！九. ok！大功告成！这样基本上就算成功了。
也可以加一层雾，效果可能会更好一点。
我最后加在物体的最上一层加了一层雾，透明度自己把握吧。
十. 加文字和红线。
加上文字和红线就是现在大家看到的样子，文字和红线可以单独导出一层，视甲方需要加或不加。
彩色总平面图制作步骤
使 用 A LT + D E L 或 C T R L + D E L 填 充 颜色。
新建图层，命名草地；
建立新通道保存选区 （可选）；
增加底色质感：滤镜>>杂色>>添 加杂色
01
填充地面铺装：
02
新建图层和选区；
03
打开纹理图，全选后ctrl+v
04
使用CTRL+SHIFT+V粘贴入指定区域
使用PHOTOSHOP打开CAD输出的EPS图纸，栅格化。 参考“图像大小”设置合适的分辨率。(尽量不超过 100M） 并 在 C A D 图 形 下 面 添 加 新 图 层 ， A LT + D E L 填 充 白 色 。
平面图底色填充： （填充草地）
使用磨棒工具选择相应区域。 （勾选“连续”、“应用于所 有图层”，不相连的图层使选
CLICK HERE TO ADD A TITLE
第十二章 彩色平面图制作
单击此处添加文本具体内容 演讲人姓名
CAD图一纸的输、出： 彩色平面图的制作流程
建立矢量图虚拟打印机：在CAD的“打印机管 理器”选择“添加打印机”，选择“我的电 脑”>>PostScript Level 2，选择“打印到 文件”。
制作树的阴影效果： 双击图层，选择投 影，设置参数。
再次整理图层，精 简合并。完成。
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已 经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精 髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我 们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这 个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作， 内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容 确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为 了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已 濒 临 页 面 容 纳 内 容 的 上 限 ， 若 还 有 更 多 内 容 ， 请 酌 情 缩 小 字 号 ， 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 ， 请 您 务 必 注意。单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的 内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思 想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多 时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容 到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报 工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您 的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清 晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里 时 ， 已 濒 临 页 面 容 纳 内 容 的 上 限 ， 若 还 有 更 多 内 容 ， 请 酌 情 缩 小 字 号 ， 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 ， 请 您务必注意。单击此处添加正文，
平面图的绘制步骤3篇
平面图的绘制步骤第一篇：平面图的准备工作平面图是地图制作中非常重要的一部分，它是一种二维的图形表达方式，通常用于展示地面上的各种设施、建筑和地理要素等信息。
平面图一般由几何图形、符号、文本和颜色组成，通过这些元素的组合来表达各种信息。
下面我们来看一下平面图的绘制步骤。
第一步：确定绘图的比例尺绘制平面图时，首先需要确定绘图的比例尺，也就是将实际地面上的尺寸缩小到图上的比例。
通常情况下，绘图比例尺的选择与绘图的用途、地物的大小和比例有关。
比如，绘制一张较小的地块图时，比例尺可以较大，如1：500；而绘制一个城市规划图时，比例尺则需要较小，如1：5000或更小。
选择合适的比例尺可以使图形更直观、明了。
第二步：收集地图信息绘制平面图需要收集足够的地图信息，包括各种设施、建筑物、道路、河流、湖泊、山脉、森林、草地等各种地理要素。
收集的信息可以通过实地勘察、地理信息系统、航空遥感、卫星影像等方式获取。
第三步：绘制基础图线在确定了比例尺和收集好地图信息后，我们需要利用制图软件或手工工具绘制基础图线。
这些图线用于绘制各种地理要素的边界线和坐标轴等。
基础图线应该包括各个坐标轴的水平方向和垂直方向，在比例尺确定的前提下，它应该占据整张图形的适当比例。
第四步：添加地图信息在绘制好基础图线之后，我们就可以根据收集的信息，添加各种地图信息。
可以根据地理要素的大小和比例，使用符号来表示不同的信息。
比如，使用圆圈表示建筑物，使用线段表示河流和道路等。
在添加地图信息时，应考虑到不同地理要素之间的相对位置，使图形更加美观合理。
第五步：添加文本标注除了添加符号以外，我们还需要添加各种文本标注，用于解释和说明地图信息。
文本标注应该恰当、明确、易于阅读，以帮助用户更好地理解地图信息。
比如，对于建筑物、道路等地理要素，可以添加名称和编号，对于自然地理要素，可以添加海拔高度、水深等信息。
绘制平面图需要一定的专业知识和技能，以上是平面图准备工作的基本步骤，下一篇将继续为您介绍平面图制作的关键步骤。
彩色总平面图制作(完美版)
[设计心得]彩色总平面制作扫盲总平填色（一）——制作概述总平填色的制作需要使用的软件主要是AutoCAD和PhotoShop这两个软件。
AutoCAD主要的作用是：前期对图纸整理并通过虚拟打印来打印输出TIFF格式文件，后期整个制作流程中对图纸的观察。
PhotoShop 主要的作用是：对AutoCAD输出的TIFF格式文件进行色彩的填充、材质的赋予、光影的分布、环境的美化等一系列的操作。
其中图01是AutoCAD格式的规划图，图02是经过PhotoShop处理后的总平填色图。
总平填色的制作流程：一、图纸的整理。
通常图纸的整理是将图纸整理分为整体框架层和文字说明层两层，遇到较为复杂的图纸我们可以根据需要把图层划分的更加细致，如建筑层、停车位层、铺装层、水系层等。
（使用软件：AutoCAD）二、图纸的打印与输出。
我们常用的输出格式是TIFF不压缩格式，但AutoCAD中默认的打印输出设置中没有TIFF不压缩格式，需要我们另行添加。
（使用软件：AutoCAD）三、整体大环境的处理。
在这个环节中我们主要是将AutoCAD输出的整体框架层和文字说明层合并到一个画布里，要把规划内部和外部的绿地划分开，主干道和小区内部道路划分开，以及对水系的基本色彩填充。
（使用软件：PhotoShop）四、建筑的处理。
在这个环节中我们要将建筑的部分制作出来，包括主体建筑部分的制作、女儿墙的制作、光影关系的处理、坡屋顶的处理、玻璃顶的处理等。
在有的规划中需要对已有建筑和拟建进行区分，对住宅和公建、商业进行区分。
（使用软件：PhotoShop）五、水系的处理。
在这个环节中我们要将水系的光感、色感、质感处理到位，有些规划中小区中央景观组团中还有喷泉和瀑布的制作。
（使用软件：PhotoShop）六、铺装的添加。
在这个环节中我们要将规划中的硬质铺装根据AutoCAD中规划的变化来分别添加。
（使用软件：PhotoShop）七、绿化的处理。
