垂直功能分区
以“层”为基本单元,错位的五个功能体块，功能大小 体量各不不同，根据使用功能采用不同透明度的墙面。
流动空间，分别是阅览区、休闲区、多功能区、儿童 区。
案例篇 –西雅图图书馆
水平流线分析
次要交通
主要交通
主要交通
案例篇 –西雅图图书馆
水平流线分析
扶梯 楼梯 电梯 走道
原理篇 – 平面布局
阅览室在中央，书库在四周
这种布局的特征是位 于中部的阅览室又高 又大，借助抬高空间 来争取自然光线和通 风，平面形式大多为 圆形和八角形。借书 处往往在大厅的中心， 便设置放射形或环形 的阅览桌。持外，采 用这种布局，四周书 库是开架的。
原理篇 – 平面布局
阅览室在上，书库在下
原理篇 – 功能分区
公共活动空间
图书馆为学术和社会活动服务提供的一个动态空间，一般由报告 厅、接待室、会议室、培训室、书吧、展厅等组成。
因其动态性与开放性的特点，既要与图书馆有关空间相连，但又 有自己的独立性，便于独立开放，不干扰图书馆的正常使用。
既要和图书馆相连,又要有自己独立的空间和独立的出入口,一般设 在图书馆的底层或一角,既要方便管理又不影响图书馆的正常使用。 同时，它们的空间多半与阅览室、书库所要求的空间形态不一， 使用特点不一，有的容量大，人流多，会有噪声，与图书馆要求 安静矛盾，因此更要求它与其他区分开。
这是一种使阅览室、借书处与 书库采用垂直方向联系的布局 方法。在图书馆规模不大、藏 书量不多的情况下，一般是把 阅览室放在第2层，把书库放 在第1层。 优点:借书处与书库为上下联系， 图书在出借过程中减少了水平 运送距离，从而加快了提调速 度，缩短了读者候书时间。 向下发展，深人地下的书库， 因不受阳光的照射和少受外界 气温变化的影响，对图书的保 护也较有利。但是必须在工程 上做到严格防水和增加空调设 备。
阅览室
阅览室
阅览室
阅览室
二层平面
阅览室
一层平面
案例篇 –四川大学锦江学院图书馆
空间布局的大与小 - 小房间，如采访、编目、典藏、 研究室等给读者和工作人员创造一定的私密性空 间
二层平面
一层平面
案例篇 –西雅图图书馆
平面功能分区 地下一层停车场
垂直交通
案例篇 –西雅图图书馆
平面功能分区
16 13
15
14
案例篇 –西雅图图书馆
平面功能分区 四层平面
19
19 会议室
案例篇 –西雅图图书馆
平面功能分区 五层平面
六层平面
20
21
20 服务书桌 21 多媒体中心
5 22
5中庭 22 螺旋书库
案例篇 –西雅图图书馆
平面功能分区 七层平面
八层平面
23
24
5
5
23 航天室
这部分空间是最活跃的、易变的，要能满足开架的需 要，空间需要较大的灵活性，并能提供不同特点的空 间环境供读者选择。
它要求能使读者容易通达，并与基本书库能有方便的 联系。
原理篇 – 功能分区
书库区
包括基本书库、辅助书库、储备书库及各种特藏书库。
现在书库一般都以密集型书库为主，节省空间。
原理篇 – 功能分区
行政办公及业务用房
业务用房包括采编、加工用房及技术服务和研究用房。
区域相对独立和稳定，对空间的容量要求比读者区要 小得多，大开间分隔而成的。
要与馆内各区能方便联系，又便于对外交往。大型图 书馆须独立设置出人口。
原理篇 – 功能分区
配套用房
主机房、配电房、空调机房、监控室等一般都设在图 书馆的底层一角。
24 表演艺术工作空间
案例篇 –西雅图图书馆
平面功能分区 九层平面
十层平面
25 5
26
25 地图收藏 26 特殊收藏
27
28
5
27 西雅图之屋 28 传统书库
案例篇 –西雅图图书馆
平面功能分区 十二层平面 – 管理区域
5
案例篇 –西雅图图书馆
垂直功能分区
案例篇 –西雅图图书馆
学生宿舍
主车行道和校园景观大道
实验楼 教学广场
文泉湖
综合教学楼
案例篇 –四川大学锦江学院图书馆
空间 - 共享大厅、休息厅、空中花园等休闲空间， 在读书、研究之余可以怡目养情，体现对人的关 怀。
阅览室 阅览室 书库
阅览室
阅览室
休息大厅
阅览室
案例篇 –四川大学锦江学院图书馆
空间布局的大与小 - 每个阅览室面积不等，靠建筑 外侧以满足自然采光
引导和服务空间（咨询服务、证件管理、总借还书处、公共 查询、新书展示、自助借还系统及各种导向标记、硬件设施 等）
服务频繁，读者活动多，流线复杂，是全馆交通处理的重点。 读者要能直接到达，并又能方便地通到各种阅览区域。它含 传统的出纳、目录室。
一般在中小型图书馆中常设在底层，在中型和大型图书馆中 常设在2层，而某些大型图书馆甚至将设在2,3层，而底层则 作为浏览性读者用房，如报刊阅览、内部业务用房及设备用 房或作为对外的公共活动用房。
首层平面
5 4
1.门厅
6
3
2.儿童学习中心
3.多国语言学习中心
2
4.坡道
5.上空
6.休息厅
案例篇 –西雅图图书馆
平面功能分区
二层平面
8
4.坡道 7.报告室 8.采编室 9.货物书架
7 9
案例篇 –西雅图图书馆
平面功能分区
三层平面
17
18
12
10 11
10 门厅 11 问讯处 12 讨论交流区 13 阅读区 14 青少年阅读 15 办公区 16 公共服务区 17 商店 18 咖啡屋
“阅和藏”又是主要的， 即书籍与读者的关系是最 基本的。图书馆的每次变 革通常表现在这两者的关 系上。因此在平面布局中， 尤其要注意藏书区与阅览 区的关系，借阅部分通常 是布置于这两者之间。
原理篇 – 平面布局
内外分区 将读者活动路线、工作人员的工作路线和书籍的加工运送路线合
理地加以组织区分，使流线简捷明确，避免彼此穿行、迂回曲折 和互相干扰。 内部区域主要是工作人员活动的区域，包括藏书区、办公区、内 部作业及加工区等等。外部区域主要是读者的活动区域，包括阅 览区、公共活动的报告厅和展厅以及为读者服务的餐厅、书店等 商业用房。这两个区域既要区分明确，又要联系方便。 它们不但工作区域划分清楚，甚至连楼梯、电梯、厕所、走道都 是径渭分明。如将基本书库置于地下层，与上部各层阅览分开;将 各层内部工作服务用房集中成组布置，自成一区;并设有单独的馆 员电梯、楼梯等，与读者使用区完全分开。
高校图书馆设计调研
——功能部分的分区与联系
功能部分的分区与联系 - 调研内容
原理篇 1. 功能分区 2. 交通流线 3. 平面布局
案例篇 1. 华工图书馆
原理篇 – 功能分区
原理篇 – 功能分区

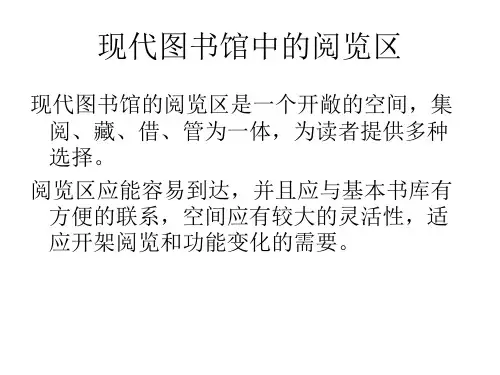

阅览区
是图书馆功能的重要组成之一，它要为读者提供可选 择的、舒适的阅览环境:它应是适应于现代化图书馆功 能需要的一个开敞的空间，融阅、藏、借、管于一体。 它应是读者最容易、最方便的到达之地。
它与阅览区要分隔又要有联系，便于书藏、运送，要 求有自己单独出人口，中小型图书馆可与管理人员出 人口合一，大型图书馆宜设置专门的图书出入日，让 运书车方便通达。基本书库既要独立，也要保证与开 架阅览区和半开架阅览区(含辅助书库)有直接联系，不 要穿越公共活动区或阅览区。
原理篇 – 功能分区
共享服务大厅
因为管线安排与技术要求较为复杂，且不易变动，又 为避免其噪声及振动对其他区域的干扰，该区一般较 为独立，常设于地下室或于顶层。大楼每层的交换机 房也应设在走廊的一角,既要方便检修也要尽量远离读 者阅览区域和办公区域。
原理篇 – 交通流线
交通流线
原理篇 – 交通流线
借、阅、藏仍是现代化图 书馆三个最基本的部分。 三者间的关系构成了图书 馆内读者和图书的基本路 线(又称基本流线)，
原理篇 – 平面布局
书库在上，阅览室在下
这是与上述布局相反，道理 相同的又一种方法。藏书仍 然是沿着垂直方向送到借书 处。 优点:它可以不依赖机械通 风，也可避免地下防水处理。 主层部分没有书库，全部主 层面积上都可以用来安排阅 览和为读者服务的其他房间， 使得平面布置紧凑，管理集 中，灵活自由，方便读者。 书籍的传送时间比水平面方 式的布局大大缩短。
原理篇 – 平面布局
阅览室在前，书库在后
优点:(1)分区明确、 便于管理; (2)容易获 得良好的朝向和自然 采光与通风; (3)结构 比较简单，造价比较 便宜; (4)便于书库和 阅览室今后的扩充。
原理篇 – 平面布局
阅览室在四周，书库在中央
其基本想法是书库可以 不需要自然采光，用人 工照明，书籍少收外界 阳光的直射和气候的影 响，对防晒、防尘、防 潮都有利。把书库放在 中央核心部分，对外不 开窗，而把需要自然光 线的阅览室和工作室放 在外围。平面紧凑，借 阅方便，管理集中，造 价经济。
案例篇 – 汕头大学新图书馆
主要六大功能类型：
学习空间 交流空间 藏书空间 阅读空间 员工工作空间 休闲娱乐空间
案例篇 – 汕头大学新图书馆
功能泡泡图
员工工作空间
学
阅读空间
主
习
入
空
口
间
大
交流空间
厅
藏书空间
案例篇 – 汕头大学新图书馆
功能泡泡图
书库，阅览
览书 库 ， 阅
案例篇 –西雅图图书馆
功能流线图
传统图书馆功能流线图 – 功能区在平面上展开
西雅图图书馆功能流线 整体体块入手，在垂直方 向组织流线
谢谢观赏！
办公室
阅读、 休息
阅览，自习室
大 楼 梯
报告厅
案例篇 – 汕头大学新图书馆
平面
阅 读 区
中文
期刊
报告厅
报告厅
阅览室
报告厅
案例篇 – 汕头大学新图书馆
交通流线
办公流
线
一
层
交
通
流
线
读者流 线
二 层 交 通 流 线 读者流线
三
层
交
读者流线
通
流
wk.baidu.com
线
案例篇 –四川大学锦江学院图书馆
总平面
原理篇 – 平面布局
闹静分区 将读者活动路线、工作人员的工作路线和书籍的加工运送路线合
理地加以组织区分，使流线简捷明确，避免彼此穿行、迂回曲折 和互相干扰。 内部区域主要是工作人员活动的区域，包括藏书区、办公区、内 部作业及加工区等等。外部区域主要是读者的活动区域，包括阅 览区、公共活动的报告厅和展厅以及为读者服务的餐厅、书店等 商业用房。这两个区域既要区分明确，又要联系方便。 它们不但工作区域划分清楚，甚至连楼梯、电梯、厕所、走道都 是径渭分明。如将基本书库置于地下层，与上部各层阅览分开;将 各层内部工作服务用房集中成组布置，自成一区;并设有单独的馆 员电梯、楼梯等，与读者使用区完全分开。
