led灯调光原理分析对比

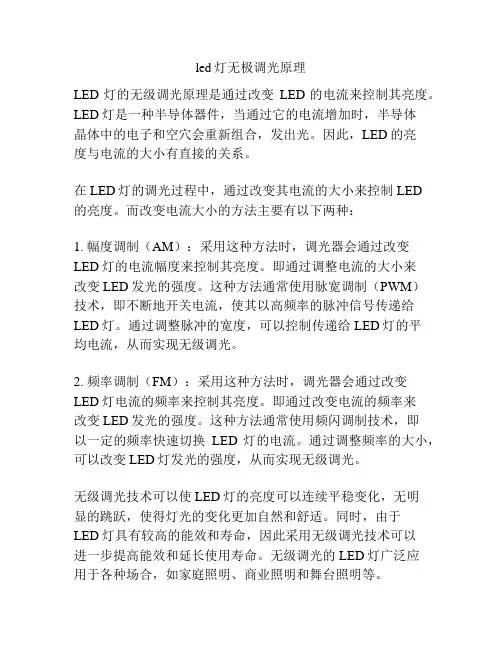

led灯无极调光原理
led灯无极调光原理
LED灯的无级调光原理是通过改变LED的电流来控制其亮度。
LED灯是一种半导体器件，当通过它的电流增加时，半导体
晶体中的电子和空穴会重新组合，发出光。
因此，LED的亮
度与电流的大小有直接的关系。
在LED灯的调光过程中，通过改变其电流的大小来控制LED
的亮度。
而改变电流大小的方法主要有以下两种：
1. 幅度调制（AM）：采用这种方法时，调光器会通过改变LED灯的电流幅度来控制其亮度。
即通过调整电流的大小来
改变LED发光的强度。
这种方法通常使用脉宽调制（PWM）
技术，即不断地开关电流，使其以高频率的脉冲信号传递给LED灯。
通过调整脉冲的宽度，可以控制传递给LED灯的平
均电流，从而实现无级调光。
2. 频率调制（FM）：采用这种方法时，调光器会通过改变
LED灯电流的频率来控制其亮度。
即通过改变电流的频率来
改变LED发光的强度。
这种方法通常使用频闪调制技术，即
以一定的频率快速切换LED灯的电流。
通过调整频率的大小，可以改变LED灯发光的强度，从而实现无级调光。
无级调光技术可以使LED灯的亮度可以连续平稳变化，无明
显的跳跃，使得灯光的变化更加自然和舒适。
同时，由于
LED灯具有较高的能效和寿命，因此采用无级调光技术可以
进一步提高能效和延长使用寿命。
无级调光的LED灯广泛应
用于各种场合，如家庭照明、商业照明和舞台照明等。

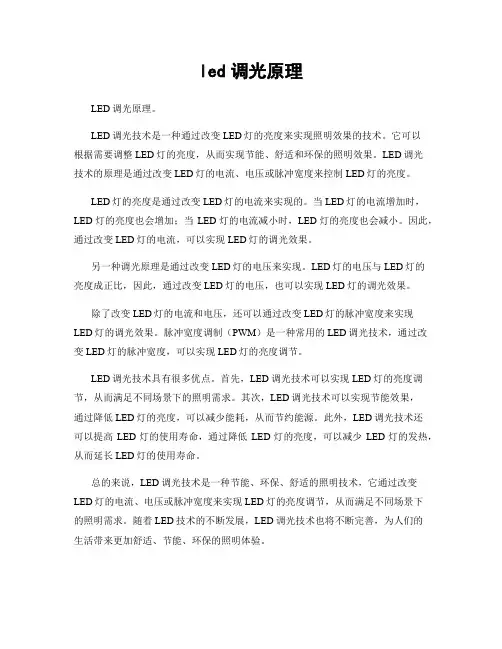

led调光原理
led调光原理LED调光原理。
LED调光技术是一种通过改变LED灯的亮度来实现照明效果的技术。
它可以根据需要调整LED灯的亮度，从而实现节能、舒适和环保的照明效果。
LED调光技术的原理是通过改变LED灯的电流、电压或脉冲宽度来控制LED灯的亮度。
LED灯的亮度是通过改变LED灯的电流来实现的。
当LED灯的电流增加时，LED灯的亮度也会增加；当LED灯的电流减小时，LED灯的亮度也会减小。
因此，通过改变LED灯的电流，可以实现LED灯的调光效果。
另一种调光原理是通过改变LED灯的电压来实现。
LED灯的电压与LED灯的亮度成正比，因此，通过改变LED灯的电压，也可以实现LED灯的调光效果。
除了改变LED灯的电流和电压，还可以通过改变LED灯的脉冲宽度来实现LED灯的调光效果。
脉冲宽度调制（PWM）是一种常用的LED调光技术，通过改变LED灯的脉冲宽度，可以实现LED灯的亮度调节。
LED调光技术具有很多优点。
首先，LED调光技术可以实现LED灯的亮度调节，从而满足不同场景下的照明需求。
其次，LED调光技术可以实现节能效果，通过降低LED灯的亮度，可以减少能耗，从而节约能源。
此外，LED调光技术还可以提高LED灯的使用寿命，通过降低LED灯的亮度，可以减少LED灯的发热，从而延长LED灯的使用寿命。
总的来说，LED调光技术是一种节能、环保、舒适的照明技术，它通过改变LED灯的电流、电压或脉冲宽度来实现LED灯的亮度调节，从而满足不同场景下的照明需求。
随着LED技术的不断发展，LED调光技术也将不断完善，为人们的生活带来更加舒适、节能、环保的照明体验。
LED灯具主要调光技术及未来发展
LED灯具主要调光技术及未来发展一、LED 灯具主要调光技术第一种调光方式为通过调节LED 驱动电流来实现LED 灯的调光，因为LED 芯片的亮度与LED 驱动电流成定比例关系。
第二种调光方式通常被称为模拟调光方式或线性调光方式。
该种调光方式的优点是：当驱动电流线性增加或减少时，相对减少了驱动电流过冲中对LED 芯片的影响，控制电路抗干扰性较强。
其缺点是驱动电流的大小变化，将对LED 芯片的色温有一定影响。
第三种调光方式是脉亮调制（PWM）方式。
该种方式是通过一定的控制使驱动电流呈方波状，其脉冲宽度可变，通过脉冲宽度的调节改变LED 灯持续点亮的时间，也同时改变了输出功率，从而达到节能的目的。
频率一般控制在200Hz~10KHz,由于人的眼睛视觉的滞留性，不会感觉到光源在调光过程中发生的闪烁。
此种调光方式的优点是能改善LED 的散热，缺点是驱动电流的过冲对LED 芯片的寿命有一定的影响。
以上三种调光方式都是根据LED 驱动电流输出端的控制来分类的。
控制电路也可以分为模拟控制和PWM 控制，控制电路通常是通过微控制器来实现的。
二、调光系统的组成与未来发展完善的智能控制应该具有手动控制、智能控制、光控、时控及故障报警控制功能。
当太阳下山天色渐暗后能自动点亮，午夜12 点后灯的照度能自动减半；天亮后，灯能自动熄灭；特殊情况下，人能够手工控制；而在灯具发生故障时，控制系统能自动报警。
智能调光系统主要由服务器、中央控制器、单片控制器及信号检测电路四大部分组成。
服务器：由上位机和上位机软件组成，主要实现监控操作和报警功能。
服务器位于路灯管理等控制中心，其与中央控制器之间的联系可采用电力载波、网络或无线方式。
中央控制器：负责接受服务器发来的信号，并解码后发送至单元控制器，实现控制，同时将信号检测的结果传送至服务器。
信号检测电路：检测环境亮度、驱动电源电压、电流。
并将检测所得的信号发送至单元控制器或者中央控制器。

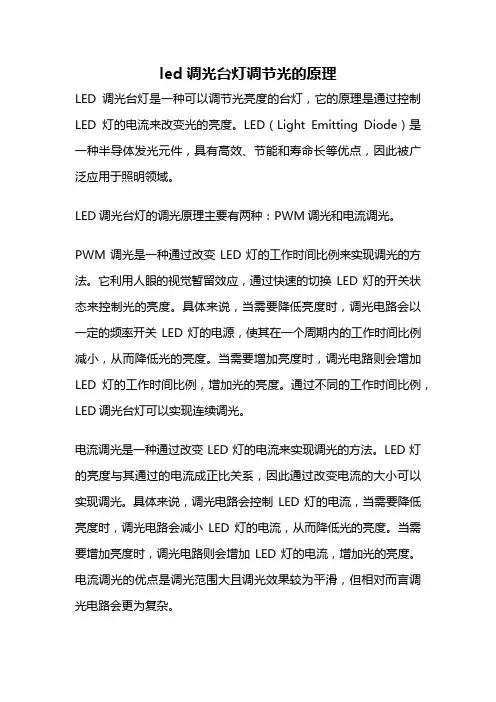

led调光台灯调节光的原理
led调光台灯调节光的原理LED调光台灯是一种可以调节光亮度的台灯，它的原理是通过控制LED灯的电流来改变光的亮度。
LED（Light Emitting Diode）是一种半导体发光元件，具有高效、节能和寿命长等优点，因此被广泛应用于照明领域。
LED调光台灯的调光原理主要有两种：PWM调光和电流调光。
PWM调光是一种通过改变LED灯的工作时间比例来实现调光的方法。
它利用人眼的视觉暂留效应，通过快速的切换LED灯的开关状态来控制光的亮度。
具体来说，当需要降低亮度时，调光电路会以一定的频率开关LED灯的电源，使其在一个周期内的工作时间比例减小，从而降低光的亮度。
当需要增加亮度时，调光电路则会增加LED灯的工作时间比例，增加光的亮度。
通过不同的工作时间比例，LED调光台灯可以实现连续调光。
电流调光是一种通过改变LED灯的电流来实现调光的方法。
LED灯的亮度与其通过的电流成正比关系，因此通过改变电流的大小可以实现调光。
具体来说，调光电路会控制LED灯的电流，当需要降低亮度时，调光电路会减小LED灯的电流，从而降低光的亮度。
当需要增加亮度时，调光电路则会增加LED灯的电流，增加光的亮度。
电流调光的优点是调光范围大且调光效果较为平滑，但相对而言调光电路会更为复杂。
除了PWM调光和电流调光，还有一种混合调光的方法，即将PWM调光和电流调光结合起来使用。
混合调光方法可以综合两种调光方法的优点，实现更好的调光效果。
LED调光台灯除了可以通过调整亮度，还可以调节色温。
色温是指光的颜色，常用的单位是开尔文（K）。
较低的色温（例如2700K）会产生暖黄色的光，较高的色温（例如6500K）会产生冷白色的光。
通过调节LED灯的颜色比例，LED调光台灯可以实现不同色温的光。
LED调光台灯通过控制LED灯的电流或工作时间比例来调节光的亮度，以及调节LED灯的颜色比例来调节光的色温。
这种调光原理使得LED调光台灯可以满足不同场景和需求下的照明要求，既节能环保又舒适实用。

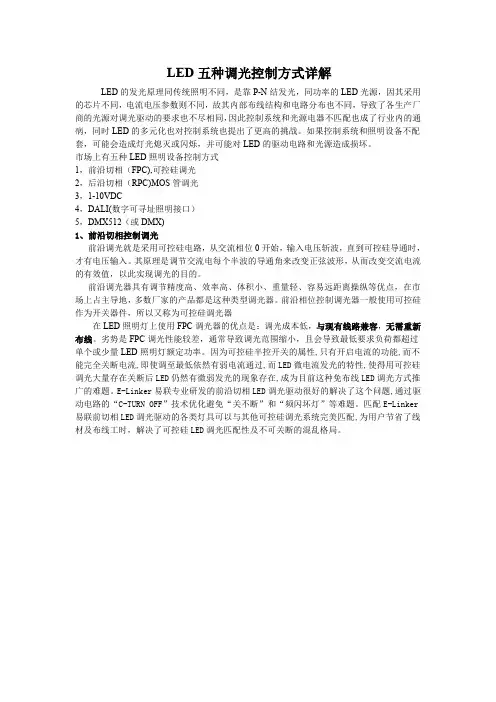

LED五种调光控制方式详解
LED五种调光控制方式详解LED的发光原理同传统照明不同，是靠P-N结发光，同功率的LED光源，因其采用的芯片不同，电流电压参数则不同，故其内部布线结构和电路分布也不同，导致了各生产厂商的光源对调光驱动的要求也不尽相同，因此控制系统和光源电器不匹配也成了行业内的通病，同时LED的多元化也对控制系统也提出了更高的挑战。
如果控制系统和照明设备不配套，可能会造成灯光熄灭或闪烁，并可能对LED的驱动电路和光源造成损坏。
市场上有五种LED照明设备控制方式1，前沿切相（FPC),可控硅调光2，后沿切相（RPC)MOS管调光3，1-10VDC4，DALI(数字可寻址照明接口）5，DMX512（或DMX)1、前沿切相控制调光前沿调光就是采用可控硅电路，从交流相位0开始，输入电压斩波，直到可控硅导通时，才有电压输入。
其原理是调节交流电每个半波的导通角来改变正弦波形，从而改变交流电流的有效值，以此实现调光的目的。
前沿调光器具有调节精度高、效率高、体积小、重量轻、容易远距离操纵等优点，在市场上占主导地，多数厂家的产品都是这种类型调光器。
前沿相位控制调光器一般使用可控硅作为开关器件，所以又称为可控硅调光器在LED照明灯上使用FPC调光器的优点是：调光成本低，与现有线路兼容，无需重新布线。
劣势是FPC调光性能较差，通常导致调光范围缩小，且会导致最低要求负荷都超过单个或少量LED照明灯额定功率。
因为可控硅半控开关的属性,只有开启电流的功能,而不能完全关断电流,即使调至最低依然有弱电流通过,而LED微电流发光的特性,使得用可控硅调光大量存在关断后LED仍然有微弱发光的现象存在,成为目前这种免布线LED调光方式推广的难题。
E-Linker易联专业研发的前沿切相LED调光驱动很好的解决了这个问题,通过驱动电路的“C-TURN OFF”技术优化避免“关不断”和“频闪坏灯”等难题。
匹配E-Linker 易联前切相LED调光驱动的各类灯具可以与其他可控硅调光系统完美匹配,为用户节省了线材及布线工时，解决了可控硅LED调光匹配性及不可关断的混乱格局。

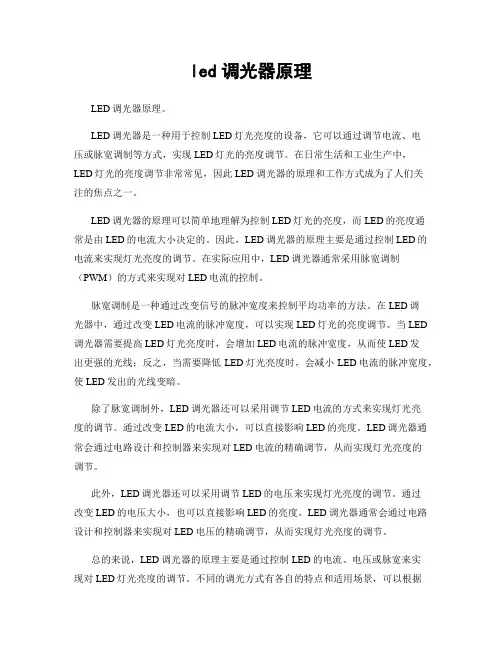

led调光器原理
led调光器原理LED调光器原理。
LED调光器是一种用于控制LED灯光亮度的设备，它可以通过调节电流、电压或脉宽调制等方式，实现LED灯光的亮度调节。
在日常生活和工业生产中，LED灯光的亮度调节非常常见，因此LED调光器的原理和工作方式成为了人们关注的焦点之一。
LED调光器的原理可以简单地理解为控制LED灯光的亮度，而LED的亮度通常是由LED的电流大小决定的。
因此，LED调光器的原理主要是通过控制LED的电流来实现灯光亮度的调节。
在实际应用中，LED调光器通常采用脉宽调制（PWM）的方式来实现对LED电流的控制。
脉宽调制是一种通过改变信号的脉冲宽度来控制平均功率的方法。
在LED调光器中，通过改变LED电流的脉冲宽度，可以实现LED灯光的亮度调节。
当LED 调光器需要提高LED灯光亮度时，会增加LED电流的脉冲宽度，从而使LED发出更强的光线；反之，当需要降低LED灯光亮度时，会减小LED电流的脉冲宽度，使LED发出的光线变暗。
除了脉宽调制外，LED调光器还可以采用调节LED电流的方式来实现灯光亮度的调节。
通过改变LED的电流大小，可以直接影响LED的亮度。
LED调光器通常会通过电路设计和控制器来实现对LED电流的精确调节，从而实现灯光亮度的调节。
此外，LED调光器还可以采用调节LED的电压来实现灯光亮度的调节。
通过改变LED的电压大小，也可以直接影响LED的亮度。
LED调光器通常会通过电路设计和控制器来实现对LED电压的精确调节，从而实现灯光亮度的调节。
总的来说，LED调光器的原理主要是通过控制LED的电流、电压或脉宽来实现对LED灯光亮度的调节。
不同的调光方式有各自的特点和适用场景，可以根据实际需求选择合适的LED调光器。
随着LED技术的不断发展，LED调光器的原理和技术也在不断完善，为LED灯光的应用带来了更多的可能性和便利性。
LED调光器在照明、显示和其他领域的应用前景广阔，将会在未来发挥越来越重要的作用。
灯光控制原理
灯光控制原理
灯光控制原理是通过控制电流的大小、频率和波形，来实现对灯光亮度、颜色和闪烁效果的调节。
下面将介绍常见的灯光控制原理。
1. 直流电调光原理：直流电调光是通过改变直流电源的输出电压和电流，来调节LED灯的亮度。
一般使用PWM（脉冲宽度调制）技术，即通过改变电源输出的高低电平时间比例来控制灯光的亮度。
2. 交流电调光原理：交流电调光是通过改变交流电源的电压和频率，来实现对灯光亮度的调节。
常用的控制方式有相位控制和频率调制。
3. DMX控制原理：DMX（数字多路信号传输）是一种数字化灯光控制协议，通过DMX控制器向灯光设备发送控制信号，以控制灯光的亮度、颜色和效果。
DMX控制原理是通过串行传输的方式，将控制信号从控制器传输到灯光设备进行解码和执行。
4. 无线遥控原理：无线遥控是通过无线通信技术，将遥控信号发送到接收器，再由接收器将信号转换为控制信号，从而实现对灯光的控制。
常见的无线遥控方式有红外线、射频和蓝牙。
5. 软件控制原理：软件控制是通过计算机或控制器软件，利用编程语言控制灯光的亮度、颜色和效果。
通过编写程序，可以实现各种复杂的灯光控制效果，如渐变、闪烁和跳变等。
以上是常见的灯光控制原理，通过这些原理，可以实现对灯光的精确控制，满足不同场合和需求的灯光设计。
led灯分段调光的原理
led灯分段调光的原理LED灯分段调光的原理LED灯作为一种新型的照明光源，具有节能、寿命长、环保等优点，因此在照明行业得到了广泛的应用。
LED灯的亮度调节是其中一个重要的功能，而LED灯分段调光则是一种常见的亮度调节方式。
本文将介绍LED灯分段调光的原理及其应用。
一、LED灯的基本原理LED灯是通过半导体材料发光的，其发光原理是正向电压作用下，电子和空穴在P-N结的边界层复合，释放出能量而发光。
LED灯的亮度调节主要通过改变正向电压或电流来实现。
二、LED灯分段调光的原理LED灯分段调光是通过将LED灯串联分段控制的方式来实现的。
具体来说，LED灯通常由多个发光二极管（LED）组成，每个LED都有自己的电流控制电路。
在分段调光的模式下，通过控制各个电流控制电路的工作状态，可以实现对LED灯的不同段亮度的调节。
三、LED灯分段调光的实现方式1. 硬件实现方式：在硬件上，可以通过使用多个电流控制电路来控制每个LED的亮度。
这些电流控制电路通常由可调节的电阻或电流源组成，通过改变电阻或电流源的数值，可以改变LED的亮度。
此外，还可以使用PWM（脉冲宽度调制）技术来控制LED的亮度，通过改变PWM信号的占空比来实现亮度调节。
2. 软件实现方式：在软件上，可以通过控制LED驱动芯片的输出信号来实现分段调光。
LED驱动芯片通常具有多个通道的输出，每个通道对应一个LED灯的控制。
通过改变各个通道的输出电压或电流，可以实现对各个LED段的亮度调节。
四、LED灯分段调光的应用LED灯分段调光可以广泛应用于照明领域。
其中一个应用场景是室内照明。
通过将LED灯串联分段控制，可以实现灯具的局部调光，使得不同区域的亮度可以根据需求进行调节，提供更加舒适的照明环境。
另外，LED灯分段调光还可以应用于舞台照明、展示柜照明等领域，通过灯光的亮度调节，可以实现更加丰富多样的光效。
总结：LED灯分段调光通过控制LED灯串联分段控制电路的工作状态，实现对LED灯不同段亮度的调节。
led灯调节亮度原理
led灯调节亮度原理
LED灯的调节亮度原理取决于所采用的调光方式。
以下是几种常见的LED灯调节亮度原理：
1. 脉宽调制（PWM）：这是最常见的LED灯调光方式。
通过改变电流或电压的波形，以产生一系列的脉冲信号。
脉冲信号的占空比决定了LED灯的亮度。
占空比越高，LED灯越亮。
占空比越低，LED灯越暗。
2. 电流调节：这种调光方式通过改变电流的大小来控制LED 灯的亮度。
增大电流可以使LED灯变亮，而减小电流则可以使LED灯变暗。
通常通过电流驱动电路中的电流控制芯片来实现电流调节。
3. 额定电压调节：这种调光方式通过改变电压的大小来调节LED灯的亮度。
当电压较高时，LED灯会更亮，而电压较低时，LED灯会变暗。
通常通过恒压驱动电路中的电压控制芯片来实现额定电压调节。
4. 预设场景调光：一些智能LED灯可以通过预设场景来实现调光。
用户可以选择不同的场景模式，比如阅读、休息、聚会等，LED灯会根据不同的场景需求自动调整亮度。
需要注意的是，不同的LED灯产品可能采用不同的调光方式和控制器。
因此，在选择LED灯时，需要根据具体的调光需求和产品规格来选购。
LED调光原理简介201X.4.5ppt课件
ppt精选版
7
ppt精选版
8
ppt精选版
9
ppt精选版
10
ppt精选版
11
PWM调光原理简介
占空比的概念 了解PWM调光原理，先得了解一下占空比的概念。 占空比的解释可以归纳为如下几种： 1）在一串理想的脉冲序列中（如方波），正脉冲的持续 时间与脉冲总周期的比值。例如：脉冲宽度1us，信号周 期4us的脉冲序列占空比为0.25。 2）在一段连续工作时间内脉冲占用的时间与总时间的比 值。 3）在周期型的现象中，现象发生的时间与总时间的比。 归纳一下就是电路释放能量的有效时间与总释放时间的比。
0/1-10V 是一模拟方式的灯光控制标准。实际上是改变一 个0/1～10V的电压信号，从而控制灯光亮度。电源设计带 有控制芯片，接0-10V调光器时，通过0-10V电压变化， 改变电源输出电流，降光。例如：当0-10V调光器调制到 0V时，电流降到到了0，其灯光亮度也就是关闭状态(有个 开关作用)，当0-10V调光器调大最大10V时，输出电流也 将达到电源输出的100%，亮度也将100%.(输出电压是不 变的).
ppt精选版
21
可控硅调光原理简介
ppt精选版
22
可控硅调光原理简介
ppt精选版
23
可控硅调光原理简介
ppt精选版
24
可控硅调光原理简介
ppt精选版
25
DMX调光原理
1、DMX调光：DMX控制器采用先进的微处理芯片，能够接 收标准的DMX512信号，通过DMX解码器并将其转换成PWM 信号来驱动LED. 将该控制器与DMX控台连接，通过控制台， 可以非常方便的对LED灯的变化模式、速度、亮度等进行调 节。 2、优势：适合大型场所、商场、KTV、舞台等系统的调光； 同时灯光同步性非常强；适合做大型工程； 3、劣势：价格贵；一般场所不太适用；必须有提供DMX512 信号的控台或者DMX512信号的产生器；布线安装比较复杂；
led调光器原理
led调光器原理LED调光器原理。
LED调光器是一种用于控制LED灯光亮度的设备，它可以通过改变LED灯的电流或电压来实现灯光的调节。
在日常生活和工业生产中，LED调光器被广泛应用于各种场合，如家居照明、商业照明、舞台灯光等。
那么，LED调光器的原理是什么呢？首先，LED调光器的原理基于LED的电学特性。
LED是一种半导体器件，其亮度与电流成正比，也就是说，LED的亮度取决于通过LED的电流大小。
因此，通过改变LED的电流，可以实现LED灯光的调光效果。
其次，LED调光器的原理还涉及PWM调光技术。
PWM（Pulse Width Modulation）即脉宽调制技术，是一种通过改变脉冲信号的占空比来控制电路输出的技术。
在LED调光器中，通过改变PWM信号的占空比，即脉冲信号的高电平时间与周期的比值，来控制LED的亮度。
当PWM信号的占空比增大时，LED的亮度也会增大；反之，当PWM信号的占空比减小时，LED的亮度会减小。
此外，LED调光器还可以采用调节电压的方式来实现LED的调光。
通过改变LED的工作电压，可以改变LED的亮度。
这种方式通常适用于恒流驱动的LED灯具，通过改变LED的工作电压，来改变LED的亮度。
在实际应用中，LED调光器的原理可以根据具体的需求和场合来选择合适的调光方式。
例如，对于需要高精度调光的场合，可以采用PWM调光技术；对于需要简单调光的场合，可以采用调节电压的方式。
此外，还可以结合多种调光方式，如PWM调光和电压调光相结合，来实现更加灵活和多样化的调光效果。
总的来说，LED调光器的原理是基于LED的电学特性，通过改变LED的电流、脉宽调制技术和调节电压等方式来实现LED灯光的调光效果。
随着LED技术的不断发展和成熟，LED调光器也将会变得更加智能和高效，为人们的生活和工作带来更加舒适和便利的光照环境。
led可控硅调光原理
led可控硅调光原理
LED可控硅调光原理是一种通过改变LED灯的电压和电流来控制其亮度的技术。
可控硅是一种电子器件，具有较高的电阻和电流控制能力。
在LED可控硅调光系统中，通过调节可控硅器件的触发角来控制电流的导通时间，从而改变LED的亮度。
调光系统通常包括一个控制器和一个可控硅器件。
控制器可以接收来自用户的命令或调节信号，并通过调节可控硅器件的触发脉冲来控制LED的亮度。
可控硅器件是由触发电路和控制电路组成的，触发电路通过接收控制信号来调整触发脉冲的角度，从而改变LED电流的导通时间。
当控制器接收到调光信号时，它将根据信号的大小和方向来控制可控硅器件的触发脉冲。
触发脉冲的占空比定义了可控硅器件的导通时间。
当触发脉冲的占空比较低时，可控硅器件导通时间较短，LED的电流较小，亮度较暗；当触发脉冲的占空比较高时，可控硅器件导通时间较长，LED的电流较大，亮度较亮。
调光系统还可以通过调整电压来控制LED的亮度。
LED的亮度与其电压成正比。
通过改变可控硅器件的电压，可以调节LED的电压，从而改变LED的亮度。
调光系统通常提供多个预设亮度模式或连续调光模式，用户可以根据需要选择合适的亮度。
总之，LED可控硅调光原理是通过调节可控硅器件的触发脉
冲和电压来控制LED的亮度。
这种调光方式被广泛应用于各种照明系统和LED显示屏中，可以实现灯光的亮度调节和场景切换，提高照明效果和能耗管理。
led灯带控制器原理
led灯带控制器原理LED灯带控制器原理。
LED灯带控制器是一种用于控制LED灯带亮度、颜色和灯光效果的装置，其原理主要包括PWM调光原理、RGB调色原理和控制信号传输原理。
首先，PWM调光原理是LED灯带控制器实现亮度调节的基本原理。
PWM （Pulse Width Modulation）即脉宽调制，通过控制LED灯的通断时间比例来实现亮度调节。
当LED灯开启时，控制器会以一定的频率向LED灯发送高低电平的脉冲信号，高电平时间占整个周期的比例决定了LED灯的亮度。
因此，通过改变高电平时间的长短，可以实现LED灯的亮度调节。
其次，RGB调色原理是LED灯带控制器实现颜色调节的基本原理。
通常，LED灯带由红、绿、蓝三种颜色的LED灯珠组成，通过控制不同颜色LED灯的亮度比例，可以混合出各种颜色的光。
LED灯带控制器通过PWM调光原理分别控制红、绿、蓝三种颜色的LED灯珠，从而实现对LED灯带的颜色调节。
最后，控制信号传输原理是LED灯带控制器实现远程控制的基本原理。
LED灯带控制器通常会接收来自外部的控制信号，例如无线遥控器、手机APP等，通过解析这些控制信号并转换成PWM信号，控制LED灯带的亮度和颜色。
同时，一些LED灯带控制器还支持多种控制协议，如DMX512、SPI等，可以实现多个LED灯带的同步控制。
总的来说，LED灯带控制器通过PWM调光原理、RGB调色原理和控制信号传输原理，实现了对LED灯带亮度、颜色和灯光效果的精确控制。
在实际应用中，LED灯带控制器广泛应用于家居装饰、商业照明、舞台表演等领域，为人们带来了丰富多彩的灯光体验。
LED电源芯片SM2213EA的三段调光调色原理分析
LED电源芯片SM2213EA的三段调光调色原理分析LED日常调光需求在家居照明和商业照明领域已经具有一定的市场，在传统照明时代已经存在，类似可调光台灯、感应亮灯等。
传统照明受调光难度大的限制，在广泛的LED照明的商业、工业和家居领域几乎没有调光的市场。
原因是因为没有一款好的可三段调光的芯片来主导商业照明，家居领域的市场应用。
LED电源芯片SM2213EA就是这么一款三通道可控调光调色温的LED线性恒流驱动芯片。
调光方式的原理：通过开关端口的控制比闭合来控制电流的输出，达到三段调光的效果，LED电源芯片SM2213EA的可输入电压值为220vac或者120Vac，内置过温补偿功能，这是它的最大一个亮点特色，通过外部调节电阻值的不同来达到电流的可控，LED电源芯片SM2213EA可设置的电流值为120mA，并且能够恒定电流值不变，不随着输入端口的电压变化而变化。
在LED电源芯片SM2213EA实现三段调光的时候，开启关闭电源开关，依次改变输出电流的大小，从而改变LED 灯的亮度，LED电源芯片亮度调节比例可以通过外接REXT 电阻进行调整。
按照100%-50%-X%的比例来调节或者是x%-50%-100%的可调节比例进行亮度的调节。
在三段调节色温的应用中，LED电源芯片也是运用了三段调光时候的原理，开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色LED 灯的交替亮灭以实现调节色温的目的，调节外接REXT 电阻可对输出功率进行调节。
唯一不同的是LED电源芯片SM2213EA在调节色温的时候，是通过改变两路不同颜色LED灯的交替亮灭来达到3段调节色温的效果。
在设计成本方案上,LED电源芯片SM2213EA系统结构简单，内部没有零散的电解电容存在，可以说是比较简便的一款LED电源芯片方案，主要就是因为LED电源芯片SM2213EA 三段调光调色方案使得它能够在现在的LED调光芯片市场中崭露头角，并且这款芯片。
led灯调光的原理
led灯调光的原理
LED灯调光的原理。
LED灯调光是通过控制LED灯的亮度来实现灯光的调节，其原理主要涉及到LED灯的工作原理、调光方式和调光控制器等方面。
首先，LED灯的工作原理是基于半导体发光原理。
当电流通过半导体材料时，电子与空穴结合释放出能量，产生光子从而发光。
LED灯的亮度和色温可以通过改变电流的大小来控制，因此实现LED灯的调光。
LED灯的调光方式主要有PWM调光、电流调光和电压调光。
PWM调光是通过改变LED灯的通断时间比例来控制LED灯的亮度，这种调光方式具有调光范围广、调光效果好的特点。
电流调光是通过改变LED灯的工作电流来控制LED灯的亮度，这种调光方式具有调光响应速度快、调光效果稳定的特点。
电压调光是通过改变LED灯的工作电压来控制LED灯的亮度，这种调光方式具有调光简单、成本低的特点。
调光控制器是用来控制LED灯的亮度的设备，主要有0-10V调光器、DALI调光器和无线调光器等。
0-10V调光器是通过改变输出电压来控制LED灯的亮度，DALI调光器是通过数字信号来控制LED灯的亮度，无线调光器是通过无线信号来控制LED灯的亮度。
这些调光控制器能够实现LED灯的远程控制和智能调光，提高了LED灯的使用便利性和灵活性。
总之，LED灯调光的原理是基于LED灯的工作原理和调光方式，通过调光控制器来实现LED灯的亮度调节。
随着LED技术的不断发展，LED灯调光技术也在不断完善，为人们提供了更加舒适、节能、智能的照明环境。
0-10v调光原理
0-10v调光原理
0-10V调光原理是一种常用于LED照明控制系统的电压调光
方式。
它通过改变控制信号的电压大小来调节照明亮度。
在0-10V调光原理中，调光电路的输出信号是一个0-10V的
直流电压。
当输出电压为0V时，LED灯会关闭；当输出电压
为10V时，LED灯会达到最大亮度。
调光电路一般由两个部分组成：控制信号发生器和调光电路。
控制信号发生器负责产生0-10V的调光信号。
这个信号可以
是由调光开关、电脑程序或其他调光设备产生的。
控制信号发生器一般会根据用户的需求，将输入信号转换为对应的电压输出。
调光电路则是根据控制信号发生器的输出电压来调节LED灯
的亮度。
调光电路一般由一个电压比较器和一个校准电路组成。
电压比较器接收控制信号发生器的输出电压，并与一定的参考电压进行比较。
当控制信号发生器的输出电压大于参考电压时，电压比较器会输出一个高电平信号；反之，输出一个低电平信号。
校准电路则根据电压比较器输出的信号，来调节LED灯的亮度。
当比较器输出高电平信号时，校准电路会提供最大功率，使LED灯达到最大亮度；反之，输出低电平信号时，校准电
路会降低功率，使LED灯的亮度减小。
这样，通过改变控制信号发生器的输出电压，0-10V调光原理可以实现对LED灯的亮度精确调节。
不仅适用于家庭照明，也广泛应用于商业和建筑照明领域。
led灯三色调光原理
led灯三色调光原理
LED灯三色调光原理分析
在LED灯的三色调光原理中，使用了三种基本颜色的LED灯，即红(Red)、绿(Green)和蓝(Blue)。
通过调节这三种颜色的亮度，可以产生不同的光颜色和亮度。
LED灯的三色调光原理是基于RGB(红绿蓝)颜色模型的。
在RGB颜色模型中，每种基本颜色都有分别独立的控制通道，
通过调节每个通道上的电流来控制对应颜色的亮度。
三种基本颜色的光线混合在一起时，就可以产生出各种不同的颜色效果。
三色调光原理的基本思想是通过改变每个颜色通道的亮度来调节LED灯的光输出。
通过改变红、绿、蓝三种颜色的亮度比例，可以实现从暖色调到冷色调的不同光效。
例如，当红灯和绿灯的亮度都增加时，可以产生出黄色的光；当绿灯和蓝灯的亮度都增加时，可以产生出青色的光。
在实际应用中，LED灯的亮度调节可以通过调节电流大小来
实现。
每个LED通道的电流可以通过PWM（脉宽调制）技
术来控制，即通过调节每个通道上的脉冲宽度来改变电流大小。
PWM技术可以快速地改变LED灯的亮度，使人眼难以察觉到光的闪烁。
通过适当的PWM调节，可以实现平滑的调光效果。
综上所述，LED灯的三色调光原理是通过控制红、绿、蓝三
种基本颜色的亮度来实现对光颜色和亮度的调节。
通过合理调
节这三种颜色通道的亮度比例，可以实现不同的光效和亮度需求，使LED灯具有更广泛的应用范围。
可调光led灯原理
可调光led灯原理
可调光LED灯是一种能够通过控制器调整亮度的LED照明产品。
它的原理是通过改变LED器件的电流或电压来调节LED
的亮度。
LED（Light Emitting Diode）是一种半导体器件，通过半导体
材料的直接发光原理来产生光。
LED的亮度与电流强度成正比，因此可以通过改变电流的大小来调节LED灯的亮度。
为了实现可调光功能，可调光LED灯通常配备一个驱动器或
控制器。
这个驱动器可以接收外部输入信号或控制信号，并根据信号的不同来调节电流的大小。
可调光LED灯有多种控制方式，最常见的是使用PWM（脉
宽调制）控制。
PWM控制就是通过改变电流的占空比来控制LED的亮度。
例如，在周期为1毫秒的信号中，如果占空比
为50%，则LED将以一半的电流亮起，以此类推。
除了PWM控制外，可调光LED灯还可以使用模拟电压调节、数字信号调节等方式来实现亮度调节。
不同的控制方式和控制器设计能够实现不同的调光效果，满足不同场景和需求的照明要求。
在实际应用中，可调光LED灯得到了广泛的应用。
它不仅可
以用于家庭照明、商业照明和舞台照明等场景，还可以应用于节能照明系统中，通过调节亮度来达到节能的效果。
总而言之，可调光LED灯通过改变LED器件的电流或电压来实现亮度的调节。
它的原理基于LED的电流亮度特性，并通过驱动器或控制器来实现不同的亮度调节方式。
这种可调光功能的LED灯在照明应用中具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
看到论坛上有朋友问起LED调光原理，正好手头上有一份这样的资料，发上来大家一起看看。
帖子主要对大电流LED调光原理进行了对比分析，是一篇不错的文章。
一般来说，LED调光技术的运用不仅可以提高对比度，还可以减少耗电量。
下面将对大电流LED调光原理进行对比分析。
对比度一般都被定义为系统可产生出的最亮色彩(白色)与最暗色彩(黑色)的发光度比率。
可以通过控制进入的正向电流来调节LED的亮度级别，即模拟调光。
LED的色彩可以随着正向电流的变化而位移，因此对于一些可容忍色彩位移的低档照明系统而言，模拟调光不失为一个合适的选择。
但是，对于基于LED的LCD显示屏等的高端应用来说，为获得想要的色彩一致性和各种亮度级别，就必须采用更复杂的调光技术。
针对高端应用的LED驱动器一般都采用固定频率工作模式与PWM调光机制。
在PWM调光中，LED正向电流以减少的占空比在0%至100%间转换，以进行亮度控制。
然而，PWM调光信号的频率必须大于100Hz，以免出现闪烁或抖动。
为尽量降低可听到噪声和辐射，高端照明系统的调光频率范围一般要求几万赫兹。
可是，更高的调光频率将大幅缩小驱动的调光范围，反而降低系统的最大亮度。
本文将探讨在固定频率、时间延迟磁滞控制和固定导通时间的降压式LED驱动器中，高频PWM调光技术的性能表现，并通过测试数据来衡量不同配置下的性能。
LED调光范围在PWM调光中，LED正向电流以受控的占空比(DDim)进行开/关(ON/OFF)，以达到想要的亮度级别。
DDim的动态范围定义了PWM调光配置所能实现的最大亮度级别。
如上所述，LED亮度与LED正向电流成比例，因此，在使用PWM 调光配置时所得到的最高和最低LED电流平均值分别由式1和式2表示。
ILED_Max=DDim_Max×ILE D (1)ILED_Min=DDim_Min×ILED (2)其中，ILED为LED电流，ILED_Max为LED电流的平均最高值，ILED_Min 为LED电流的平均最低值，DDim_Max为最大调光占空比，DDim_Min为最小调光占空比。
因此，最高和最低LED明亮的比率，又被看作PWM调光范围，用式3表示。
调光范围=DDim_Max/DDim_Min (3)式3表示PWM调光范围与最大、最小调光占空比之间的关系。
对于给定的调光频率FDim，DDim_Max表示最大占空比，即LED电流在下一个调光周期开始前，从所需的正向电流降低至零的时间;DDim_Min表示最小占空比，即LED电流由零升至所需的正向电流(IF)的时间。
从图1(a)可见，DDim_Max和DDim_Min用式5表示。
DDim_Max=(T-tSD)/T (4)DDim_Min=(tD+tSU)/T (5)其中，T为调光周期(T=1/FDim)，tD为从DIM脉冲上升沿到电源FET第一个脉冲之间的延迟，tSU为LED电流从零升至所需电流的上升时间，tSD为从DIM脉冲的下降沿到LED电流等于零之间的下降时间。
图1(a)：最大和最小的PWM调光占空比;图1(b)：最常用的PWM调光配置。
式4和式5表达了DDim_Max、DDim_Min与LED驱动器的传动(power-train)特性和PWM调光方案之间的关系。
下文将讨论几种不同的PWM调光方案。
PWM调光方案可以采用多个不同的电路来实现正向LED电流的开/关切换，图1(b)是最常用的PWM调光配置。
在使能调光方案(图1b(A))中，LED电流的开/关是通过把开关稳压器或者电源FET驱动器设置成使能(Enable)或失效(Disable)来实现的。
使能调光的缺点是调光延迟较大(tD，tSU&tSD)。
tD指需要启动开关稳压器电路所需的时间。
如果利用调光信号去开/关电源FET驱动器，而不是去开关稳压器，则可以消除这种延迟。
tSU和tSD指电感器电流上升至所需LED电流，并将电流下降到零电流所需的时间，这种延迟很大程度视乎LED驱动器的传动特性。
使能调光方案可以在低调光频率下提供较大的调光范围。
但是，由于调光延迟比较大，如果增加调光频率，会明显降低调光范围。
串行调光方案(图1b(B))将一个开关与LED串联在一起，这样，LED电流从IF和零之间的切换将随着串联开关的导通(ON)和断开(OFF)来执行。
在这种配置中，当串行开关器导通时，峰值检测器被用来确保电压信号在反馈引脚(FB)处的连续性。
串行调光没有延迟时间tD和tSD，因此要优于使能调光。
不过，这种方法的tSU较大，在高调光频率下所能达至的调光范围比较小。
并行调光方案(图1b(C))把一个分流开关与LED并联在一起。
一旦将这个开关设置成OFF或ON，立刻会有电流IF流进或者流出LED。
并行调光能明显减少tD、tSU和tSD，因为它可长期维持连续的电感器电流，这个电流的平均值大约等于所需的LED正向电流。
因此，这种调光配置适合那些在高调光频率下要求宽调光范围的应用。
但是，并行调光必须配合开关稳理器拓朴来使用，因为只有这种布局才可提供连续的输出电感器电流。
此外，由于分流开关(shunt switch)的功率耗散，这种方式将降低整体系统的效率。
下文将探讨与固定频率、磁滞和固定导通时间降压式LED驱动器一起工作时，使能调光和并行调光方案的性能。
固定频率降压LED驱动器的调光固定频率电流模式降压LED驱动器的简化框图如图2所示。
驱动器可通过选用Enable_Dim控制或Shunt_Dim控制，配置成使能调光或并行调光。
图3表示图2中的LED驱动器的典型使能调光波形，这些波形是用LM3045(1A 的16MHz固定频率LED驱动器)来产生的。
图2：固定频率的电流模式降压LED驱动器的简化框图。
在图3中，从DIM脉冲的上升沿到电源FET第一个脉冲，大约有50μs 的延迟tD。
这个延迟正如前面所说与启动稳压器的电路有关。
与LED电流由零到5A的上升时间有关的时延tSU，其测量出来的数值约为25μs，这个延迟很大程度受到了图2中固定频率LED驱动器的固有控制环路频宽限制的影响。
tSD也是LED电流下降至零的DIM脉冲下降沿，其数值约为2.5μs。
这个延迟则受开关稳压器的电感器大小和LED正向电压降的影响。
图3：图3中LED驱动器的典型使能调光波形(Vin=10V， IF=0.5A，Fsw=1.6MHz, FDim= 5kHz, DDim=50%)。
图4给出了图2中的LED驱动器的并行调光波形。
这种配置可以完全消除tD，因为驱动器会长期处于开关状态。
此外，它还可以消除tSD，因为当开关被设置成ON时(Shunt_Dim为高)，电感器电流IL几乎是立刻转向从LED 流入分流开关。
另一方面，测度出来的tSU大约为10μs，这仍是一个相对比较大的延迟。
总的来说，在高调光频率下，采用固定频率LED驱动器的并行调光不会显著增加调光范围，因为驱动器控制环路的动态响应是有限制的。
图4：图3中的LED驱动器的并行调光波形(Vin=10V, IF=0.5A,Fsw=1.6MHz, FDim= 20KHz, DDim=50%)。
LED调光原理对比分析（二）磁滞降压LED驱动器的调光磁滞降压LED驱动器的简化框图如图5所示，它可被配置成使能调光或并行调光。
图6波形由LM3485磁滞降压控制器产生，这些波形清楚地显示调光延迟明显减少了。
tD减少的原因是Enable_Dim控制被用来直接启动和导通电源FET门驱动器。
tSU减少的原因是磁滞控制的方法消除了因固定频率操作而导致的动态响应限制。
tSD则没有明显变化。
图5：磁滞降压LED驱动器的简化框图。
图6：图6中磁滞降压LED驱动器的使能调光波形 (Vin=20V, IF=0.7A, Fsw=750 KHz, FDim= 20KHz, DDim=50%)。
图7是图5中的磁滞LED驱动器的并行调光波形。
这些波形表示所有的调光延迟都已经明显减少，从而在高调光频率下获得宽阔的调光范围。
在小空间内，采用带有磁滞LED驱动器的并行调光，的确能在高调光频率下达到非常宽阔的调光范围。
不过，磁滞式控制存在一个缺点，即驱动器的开关频率将随着输入电压的改变而大幅变化。
图7：图6中的磁滞降压LED驱动器的并行调光波形 (Vin=20V, IF=0.7A, Fsw=750 KHz, FDim= 20KHz, DDim=50%)。
固定导通时间降压LED驱动器固定导通时间降压驱动器采用基于比较器和单次启动定时器(one-shot on-timer)的控制架构，并对反馈引脚(FB)的电压与内部基准电压进行比较。
如果FB电压低于基准电压，降压开关便会导通，导通时间由输入电压和一个编程电阻器(Ron)决定。
导通时间之后，开关在一段固定的时间内保持断开，或者一直断开，直到FB电压再次下降至低于基准电压。
然后，降压开关为另一个导通周期而再次导通。
由于这个导通时间是经过编程的，所以与输入电压成反比，以尽量减少线电压改变时开关频率的变化。
固定导通时间降压LED驱动器的简化框图如图8所示，它可被配置成使能调光或并行调光。
图9的波形由LM3404(1A固定导通时间降压稳压器)产生。
与磁滞式降压驱动器类似，tD减少了但tSD没有明显变化。
此外，一旦Enable_Dim为高，导通时间驱动器便会在最大的占空比中进行多次开关，以使电感器电流由零升至IF。
这个最大占空比由工作输入电压下的编程过的启动时间，以及驱动器最小导通时间决定。
因此，固定导通时间方案的tSU延迟比磁滞方案在一个周期内将电感器电流由零升至IF所产生的tSU更大(图8)。
图8：固定导通时间降压LED驱动器的简化方图。
以上就是关于大电流LED调光原理的对比分析，希望对大家有用。
