系统接地的现象及处理
直流系统接地危害、现象及处理
接地故障现象及查找
组110V直流系统接地时DCS画面会发“6号机组110V直流I （II）段母线故障”综合报警，此时须至就地直流配电室查看， 如直流绝缘低报警则在WZJ-11监控屏内可以看到直流正控母 或者负控母绝缘为零，翻看“显示菜单”中“告警显示”会报 “CTXX 接地”，在“支路显示”中查到“KM 支路XX”的详 细信息如漏电流、绝缘值。支路编号“XX”与馈线屏上各直流 负荷小开关“Q1XX”或者“Q2XX”相对应即可判断出哪个 负荷发生了接地或者绝缘下降了。比如此前发生过的6号机发 变组保护G屏直流电源接地时报警内容为“CT09支路接地”， 对应110V直流A段馈线屏的Q109为发变组保护G屏直流电源 即找到了接地点。下面就是我们机组110V直流系统接线示意 图，针对该图介绍一下相对复杂的接地支路查找问题：
2、直流接地故障点查找：
传统的故障点确认方法为拉路法，按照信号、控制、装置、保 护等重要程度为序对负荷支路进行试拉，当拉到故障支路时接 地信号消失表明该支路接地。现在普遍采用微机直流绝缘监察 装置，下面就以我厂装置为例介绍一下：
接地故障现象及查找
我厂采用WZJ-11型微机直流绝缘监测装置，各电源馈线支路及负荷 支路开关下口都装设直流CT，系统模拟平衡和非平衡电桥两个状态， 依据平衡状态的正负母线对地电压和非平衡状态的正负母线对地电压 按照解算二元一次方程组算出母线正负对地电阻；依据平衡与非平衡 正负母线对地电压和两个状态下直流CT 的漏电流按照解算二元一次 方程组算出支路正负对地的电阻值，当绝缘电阻低于接地判断设定的 电阻值时则发母线或者支路接地报警。我们厂机组及网控110V直流 系统都采用上述绝缘监测装置，当接地电阻测量值大于150KΩ时则 显示绝缘值999KΩ，当接地电阻小于150KΩ时则显示实测值，网控 110V直流绝缘低于65KΩ则发直流接地报警，机组110V直流绝缘值 低于10KΩ则发直流接地报警。网控110V直流系统各参数在NCS画 面可以看到，机组110V直流系统各参数在FECS画面可以看到。
浅谈35kV变电站系统单相接地故障的分析及应急处理
浅谈35kV变电站系统单相接地故障的分析及应急处理摘要:针对电力系统接地的特点并结合晋煤集团所辖35kV变电站实际运行中出现过的系统单相接地故障现象进行分析、判断,最终得出处理、解决办法。
关键词:系统接地特点接地时的故障现象接地故障处理1、电力系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地,电抗接地和低阻接地）、小电流接地系统（包括高阻接地,消弧线圈接地和不接地）。
晋煤集团所辖35kV变电站采用的都是中性点不接地或经消弧线圈接地的运行方式,即为小电流接地系统。
晋煤集团电力系统在运行过p查看后台信息,电压棒图显示电压三相指示值不同,接地相电压降低或为零,其它两相电压升高倍为线电压,此时为稳定性接地。
如果电压棒图指示不停浮动,这种接地现象即为间歇性接地。
当发生弧光接地产生过电压时,非故障相电压很高,常伴有电压互感器高压一次侧熔断器熔断,甚至严重时可能会烧坏电压互感器。
完全接地。
如果发生A相完全接地,则故障相的电压降到零,非故障相的电压升高倍到线电压,此时电压互感器开口三角处电压为100V,电压互感器保护测控装置采集到零序电压3U0越上上限,后台监控系统发出接地信号。
不完全接地。
当某一相(如C相)不完全接地时,此时通过高电阻或电弧接地,中性点电位偏移,这时故障相的电压值降低,但不为零。
非故障相的电压值升高,它们大于相电压,但达不到线电压。
电压互感器开口三角处的电压达到整定告警值（上限值、上上限值）,后台监控系统发出接地信号。
电弧接地。
如果发生一相完全接地,则故障相的电压降低,但不为零,非故障相的电压升高到线电压。
此时电压互感器开口三角处出现100V电压,后台监控系统发出接地信号。
母线电压互感器一相二次熔断器熔断。
故障现象为电笛响,后台监控系统弹出“电压互感器断线”的告警显示对话框,一相电压为零,另外两相电压正常。
处理办法是退出低压等与该互感器有关的保护,更换二次熔断器。
电压互感器高压侧出现一相(A相)断线或一次熔断器熔断。
接地故障的处理
接地故障的处理高压系统接地一、6KV系统接地故障现象：1.铃响，接地信号继电器掉牌，中央信号“6KV Ⅰ或Ⅱ段母线接地”光字亮牌，绝缘监察表指示不平衡。
2.若系统某相完全接地，则接地相绝缘监察表指示为零，其他两相升至线电压。
3.若系统某相不完全接地，则接地相绝缘监察表指示降低，但不为零，其它两相升高，但达不到线电压。
4.由于系统相电压的升高，PT可能有响声。
处理：1.复归音响，记录时间。
2.将绝缘监察表切换开关至6KV位置。
查看三相对地电压情况，并记录。
3.若6KV配电室有人工作，应令其停止工作。
4.立即对6KV所内设备进行检查，（包括线路出口）有无接点。
5.报告调度。
6.若所内无接点时，应判明接地线路，请示厂调度选线，选线顺序由调度员决定。
选线时应专设1人监视表计和信号，有1人选线，1人监护，手动拉闸瞬间后并手动送出，选中后报告调度，依据调度令处理（无论选中与否，若无调令不准停电）。
7.若分段开关并列运行，或先拉开分段开关判明是哪段母线接地（也依调令）二、35KV系统接地故障现象：同6KV系统。
处理：1.恢复音响，记录时间。
2.将绝缘监察表切换到35KV位置，检查三相对地电压情况，并记录。
3.若设备有人工作，应立即停止。
4.迅速对35KV系统进行全面检查。
5.报告调度。
6.若所内无接地时，应保证安全距离，申请调度，最好停电处理。
7.若所内无接地时，应请示调度选线。
8.已判明接地线路后，报告调度处理。
变电所发生接地故障判断与处理
变电所发生接地故障判断与处理1 系统接地的特点(1)在中性点不接地系统中,单相接地是一种常见故障,多发生在潮湿、多雨天气。
发生单相接地后,故障相对地电压降低(金属性接地时为零),非故障两相的相电压升高(最大到线电压),并不破坏系统线电压的对称性,三相系统的平衡没有遭到破坏,因而不影响对用户的连续供电,这也是中性点不接地系统的最大优点。
(2)单相接地故障时电网不允许长期运行,因非故障的两相对地电压升高到线电压,可能引起绝缘的薄弱环节被击穿,发展成为相间短路,使事故扩大,影响用户的正常用电,因而只允许电网继续运行1～2h。
2 故障现象分析与判断2.1单相接地按其接地性质分为:完全接地、不完全接地和间歇性接地等。
(1)发生一相完全接地时,即金属性接地。
相电压特征是一相电压为零,其他两相电压升高到线电压,结果判断为:电压为零相是接地相。
(2)发生一相不完全接地,即通过高电阻或电弧接地,相电压特征是一相电压降低,但不为零;另两相电压升高,大于相电压,但达不到线电压。
结果判断为:电压低的一相为接地相。
(3)间歇性接地,随击穿放电次数,三相电压表来回摆动,接地相电压时减、时增,非故障相电压时增、时减、或有时正常。
2.2下面对变电所的两例故障现象进行判断分析:对此现象进行分析:由于变电所6kV系统网络覆盖面较大,遭受雷击的概率相对增多,如果防雷设施不够完善,绝缘水平和防雷水平降低,遭受直击雷后会导致避雷器击穿,形成导电通道金属性接地。
此时母线三相电压不平衡,在电压互感器开口三角处感应出一定值的零序电压,启动电压继电器并发出接地信号。
(2).故障现象二:变电所后台监控系统多次发出6kV母线接地报警及"接地恢复'报警。
检查母线三相电压时高时低、或有时正常。
持续一分钟后,监控系统再次发出6kV母线接地报警,检查三相电压:A相电压降低不为零,B、C两相电压升高近似线电压。
汇报当值调度后到室外查看线路,发现变电所外终端杆上有弧光闪烁。

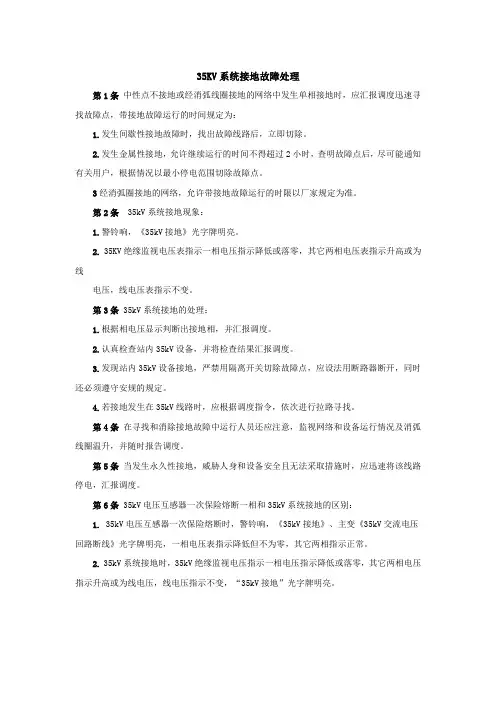

35KV系统接地故障处理
35KV系统接地故障处理第1条中性点不接地或经消弧线圈接地的网络中发生单相接地时，应汇报调度迅速寻找故障点，带接地故障运行的时间规定为：1.发生间歇性接地故障时，找出故障线路后，立即切除。
2.发生金属性接地，允许继续运行的时间不得超过2小时，查明故障点后，尽可能通知有关用户，根据情况以最小停电范围切除故障点。
3经消弧圈接地的网络，允许带接地故障运行的时限以厂家规定为准。
第2条35kV系统接地现象：1.警铃响，《35kV接地》光字牌明亮。
2.35KV绝缘监视电压表指示一相电压指示降低或落零，其它两相电压表指示升高或为线电压，线电压表指示不变。
第3条35kV系统接地的处理：1.根据相电压显示判断出接地相，并汇报调度。
2.认真检查站内35kV设备，并将检查结果汇报调度。
3.发现站内35kV设备接地，严禁用隔离开关切除故障点，应设法用断路器断开，同时还必须遵守安规的规定。
4.若接地发生在35kV线路时，应根据调度指令，依次进行拉路寻找。
第4条在寻找和消除接地故障中运行人员还应注意，监视网络和设备运行情况及消弧线圈温升，并随时报告调度。
第5条当发生永久性接地，威胁人身和设备安全且无法采取措施时，应迅速将该线路停电，汇报调度。
第6条35kV电压互感器一次保险熔断一相和35kV系统接地的区别：1. 35kV电压互感器一次保险熔断时，警铃响，《35kV接地》、主变《35kV交流电压回路断线》光字牌明亮，一相电压表指示降低但不为零，其它两相指示正常。
2. 35kV系统接地时，35kV绝缘监视电压指示一相电压指示降低或落零，其它两相电压指示升高或为线电压，线电压指示不变，“35kV接地”光字牌明亮。

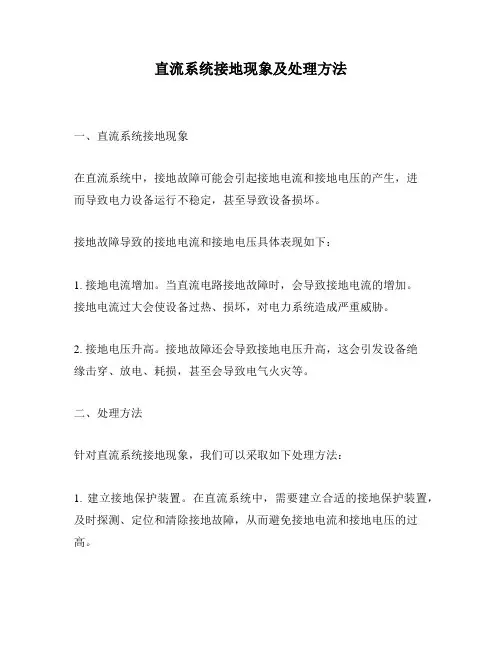

直流系统接地现象及处理方法
直流系统接地现象及处理方法
一、直流系统接地现象
在直流系统中，接地故障可能会引起接地电流和接地电压的产生，进
而导致电力设备运行不稳定，甚至导致设备损坏。
接地故障导致的接地电流和接地电压具体表现如下：
1. 接地电流增加。
当直流电路接地故障时，会导致接地电流的增加。
接地电流过大会使设备过热、损坏，对电力系统造成严重威胁。
2. 接地电压升高。
接地故障还会导致接地电压升高，这会引发设备绝
缘击穿、放电、耗损，甚至会导致电气火灾等。
二、处理方法
针对直流系统接地现象，我们可以采取如下处理方法：
1. 建立接地保护装置。
在直流系统中，需要建立合适的接地保护装置，及时探测、定位和清除接地故障，从而避免接地电流和接地电压的过高。
2. 选用合适的电力设备。
在直流系统中，我们应尽量选用抗接地电流
和接地电压干扰的电力设备，以降低接地故障的发生率。
3. 优化系统接地方式。
正确选择接地方式，有利于减少接地电压，降
低接地电流，提升直流系统的稳定性和可靠性。
4. 提高防备接地故障的意识。
在日常运维中，应加强接地故障的防范
意识，掌握接地故障的发生规律和处理方法，及时消除隐患，确保电
力系统安全运行。
总之，在直流系统中，接地故障是一项严峻的问题，需要采取有效的
措施来预防和处理。
只有加强技术研发和培训，提高人员意识和能力，才能确保直流系统的稳定性和安全性。
直流系统接地故障及其处理
直流系统接地故障及其处理直流电系统接地故障是指直流电系统中的任何一个电极（直流系统具有两个电极，一个是正极，一个是负极）与地之间发生电气连接的故障。
这种故障可能导致电流通过接地路径流向地面，从而产生不受控制的电流流动和电压波动，给设备和人员安全带来威胁，同时也会造成功率损耗和系统不稳定性。
及时处理直流电系统接地故障非常重要。
1. 确认故障：当直流系统出现接地故障时，通常会有电流过大、电压波动、设备故障等明显的症状。
首先需要通过检查和测试确认故障的存在，并判断故障发生的位置和程度。
2. 断电：一旦确认有接地故障，应立即切断直流系统的供电。
断电可以避免更严重的事故发生，并为接下来的修复工作提供安全条件。
3. 定位故障点：根据故障的症状和测试结果，可以初步确定接地故障的位置，比如是在正极还是负极，是在设备内部还是设备之间的连接线路上。
接下来要进行更详细的排查，使用特定的测试仪器和测量方法来定位故障点。
4. 排除故障：一旦确定了故障点，就需要采取相应的措施来排除故障。
具体的处理方法取决于故障的性质和位置。
如果故障是在设备内部，可能需要更换或修复故障设备的电连接件或电气元件；如果故障是在连接线路上，则可能需要查找并修复导线接触不良、导线断裂等问题。
5. 进行试验：在排除故障后，需要对直流系统进行试验来验证修复效果并确保系统的正常运行。
试验可能包括电压测试、电流测试、设备性能测试等。
6. 预防措施：为了避免接地故障再次发生，需要采取一些预防措施。
定期检查和维护直流系统，确保设备和连接线路的良好的绝缘性能；定期清洁设备，避免积灰和湿气引起的故障；注意设备的温度和电流等参数，避免超负荷运行。
处理直流系统接地故障需要经验丰富的技术人员，并且需要综合运用测试、定位、修复等方法，确保故障处理的安全和有效。
也需要做好预防措施，避免接地故障的再次发生。
直流系统接地故障及其处理
直流系统接地故障及其处理一、引言在电力系统中，直流系统作为电能传输的重要方式，已经得到了广泛的应用。
随着系统规模的不断扩大和电力设备的日益复杂，系统接地故障问题也变得越来越普遍。
直流系统接地故障，不仅会对系统的正常运行造成影响，还可能会对设备和人员造成安全隐患。
对于直流系统接地故障的处理问题，需要引起我们足够的重视和关注。
二、直流系统接地故障的原因1. 设备绝缘损坏在直流系统中，设备绝缘损坏是导致接地故障的主要原因之一。
当设备绝缘损坏时，可能会导致电流泄漏至地线，从而产生接地故障。
2. 设备接地故障直流系统中的设备接地故障也是常见的故障原因。
设备接地故障可能由于设备内部短路、设备外部受到外力损坏等原因引起。
3. 雷击雷击也是直流系统接地故障的常见原因之一。
在雷电天气下，直流系统可能受到雷击而导致接地故障。
4. 设备老化随着设备的使用时间增长，设备的老化程度也会逐渐加重，因此设备老化也是直流系统接地故障的一个潜在原因。
三、直流系统接地故障的表现1. 设备故障告警当直流系统发生接地故障时，系统中的设备可能会发出故障告警，提示操作人员故障的发生。
2. 电压异常接地故障可能导致系统中电压的异常变化，例如电压波动、电压下降等。
3. 电流泄漏当直流系统发生接地故障时，可能会有电流泄漏至地线，导致接地电流异常增大。
4. 设备运行异常直流系统接地故障还可能导致系统中的设备运行异常，例如设备温升过高、设备频繁跳闸等。
四、直流系统接地故障的处理方法1. 及时发现故障点在直流系统发生接地故障时，首先要及时发现故障点。
可以通过巡检、设备监控等方式，寻找接地故障的具体位置。
2. 切断故障电源一旦发现接地故障，要立即切断故障电源，防止故障扩大并造成更大的损失。
3. 使用绝缘测试仪在确定了接地故障的位置后，需要使用绝缘测试仪对整个系统进行绝缘测试，以确定具体的故障范围。
4. 维修或更换故障设备针对出现接地故障的设备，需要进行维修或更换，确保设备绝缘得到有效修复，防止类似故障再次发生。
电力系统中的接地故障检测与处理方法
电力系统中的接地故障检测与处理方法一、引言电力系统作为现代社会不可或缺的基础设施，承担着输送电能的重要任务。
然而，由于各种原因，电力系统中存在着接地故障的潜在风险。
接地故障一旦发生，不仅会对电力系统的正常运行造成影响，还可能引发火灾、电击等安全隐患。
因此，如何及时、准确地检测和处理接地故障成为了电力系统运行维护的重要课题。
二、接地故障的分类接地故障可分为单相接地故障、两相接地故障和三相接地故障三种。
单相接地故障是指系统中只有一条相线发生接地，通常由于绝缘击穿或设备绝缘性能下降引起。
两相接地故障是指两条相线同时发生接地，通常由于绝缘故障或设备短路引起。
三相接地故障是指系统中所有相线同时发生接地，通常由于系统故障或设备故障引起。
三、接地故障的检测方法1. 绝缘监测法绝缘监测法是通过检测电力系统中的绝缘电阻来判断是否存在接地故障。
常用的绝缘监测方法有：绝缘电阻测试仪、接地电流测试仪等。
这些测试仪器可以实时监测电力系统中的绝缘状况，一旦发现绝缘电阻低于一定阈值，即可判断存在接地故障，并及时采取处理措施。
2. 电流差动保护法电流差动保护法是通过测量故障线路两端电流的差值来判断是否存在接地故障。
当系统中发生接地故障时，接地点会形成一条短路路径，导致故障电流通过接地点回流至发电机或电源侧。
通过测量电流差值，可以判断故障线路是否存在接地故障，并定位故障点。
3. 零序电流保护法零序电流保护法是通过测量电力系统中的零序电流来判断是否存在接地故障。
零序电流是指电力系统中三相电流的矢量和，通常情况下零序电流为零。
当系统中发生接地故障时，接地电流会引起零序电流的产生，通过测量零序电流的大小，可以判断系统是否存在接地故障。
四、接地故障的处理方法1. 隔离故障点一旦检测到接地故障，首要的处理方法是将故障点与电力系统的其他部分隔离，以防止故障电流继续传导，降低故障对系统的影响。
2. 接地故障的修复接地故障修复的方式多种多样，具体取决于故障的性质和位置。
直流系统接地危害、现象及处理
接地故障现象及查找
组110V直流系统接地时DCS画面会发“6号机组110V直流I （II）段母线故障”综合报警，此时须至就地直流配电室查看， 如直流绝缘低报警则在WZJ-11监控屏内可以看到直流正控母 或者负控母绝缘为零，翻看“显示菜单”中“告警显示”会报 “CTXX 接地”，在“支路显示”中查到“KM 支路XX”的详 细信息如漏电流、绝缘值。支路编号“XX”与馈线屏上各直流 负荷小开关“Q1XX”或者“Q2XX”相对应即可判断出哪个 负荷发生了接地或者绝缘下降了。比如此前发生过的6号机发 变组保护G屏直流电源接地时报警内容为“CT09支路接地”， 对应110V直流A段馈线屏的Q109为发变组保护G屏直流电源 即找到了接地点。下面就是我们机组110V直流系统接线示意 图，针对该图介绍一下相对复杂的接地支路查找问题：
直流系统接地危害
上述分析我们发现，任何情况下两点接地，其结果都是很危险 的。对于发变组保护回路乃至500KV GIS内的各保护回路中发 生类似上述接地异常时，其结果都是相同的，要么保护拒动、 要么误动。一般来说正极两点接地可能造成保护误动，负极两 点接地可能造成保护或断路器拒动。
培训要点
第一部分 直流系统接地危害 第二部分 接地故障现象及查找 第三部分 直流系统接地处理 第四部分 直流系统注意事项
第二部分
接地故障现象及查找
1、直流系统接地现象：
1）接地极对地电压降至零、正常极对地电压为系统电压，如 110V直流正极接地则正极为零，负极为110V，正常时两级对 地都为55V。 2）有直流绝缘监测装置时会由接地报警，监控画面显示对地 绝缘降低或者到零 3）发生两点接地时可能有异常跳闸报警或者直流电源失去报 警
110V负荷结构图
110V QF1
电力系统常见接地故障现象与处理
电力系统常见接地故障现象与处理一、单相接地故障的危害：1、发生接地时，由于非故障相对地电压升高（完全接地时升至线电压值)系统中的绝缘薄弱点可能击穿，造成短路故障；2、接地故障点产生电弧,会烧坏设备并可能发展成相间短路故障;3、接地故障点产生间歇性电弧时，在一定条件下产生串联谐振过电压,其值可达相电压的2。
5—3倍,对系统绝缘危害很大。
４、发生弧光接地时,产生过电压,非故障相电压很高电压互感器高压保险可能熔断,甚至可能烧坏电压互感器.二、单相接地故障的现象及处理:１、电压互感器保险熔断1）当电压互感器高压保险熔断时,受电压二次回路的负载影响，熔断相电压降低,但不为零，此时其他两相电压应保持为正常相电压或稍低。
同时由于断相出现在互感器高压侧,互感器低压侧会出现零序电压，大小高于接地信号定值,会发出接地信号。
退出电压互感器，更换保险后投入运行。
2)当电压互感器低压保险熔断时,在二次侧的反映和高压保险基本类似,但是由于保险熔断发生在低压侧,影响的将只是某一个绕组的电压,不会出现零序电压．在这种情况下,中央信号报警“电压互感器断线”,熔断相电压为零,另两相电压正常,可以确认为该低压保险熔断，否则，判断为互感器高压保险熔断．退出保护更换二次保险。
2、用变压器对空载母线充电时开关三相合闸不同期,三相对地电容不平衡，使中性点位移，三相电压不对称,也会报接地信号。
这种情况只在操作时发生,只要检查母线及配出设备无异常,即可以判定,投入一条线路接地信号就会消失。
3、系统的接地故障线路发生接地,是电网中最常见的非正常运行状态,沿线杆塔、横担、绝缘子、避雷器等设备,线路两旁树枝,落小物体等都容易引起系统接地，尤其大风和雷雨天气，接地现象更是频繁发生。
1）金属性接地:线路断线,电源侧直接接地，易造成金属性接地。
发生金属性接地时,故障相电压为零或接近于零,非故障相电压上升为线电压或接近于线电压,且完全接地时，电压表显示无摆动．有的变电所有”小电流接地巡检装置"，根据接地时产生零序电流，能判断出接地的线路,汇报调度及时通知巡线人员去处理。
直流系统接地的原因及处理方式
直流系统是发电厂的重要组成部分，承担着为控制回路、信号回路、继电保护、自动装置及事故情况下的直流润滑油泵、密封油泵、照明等设备供电的任务。
直流系统犹如人体内的控制神经一样具有非常重要的地位和作用，对保证发供电设备的安全投运和可靠切除起着关键作用。
所谓直流系统接地，系指直流系统中一极与大地绝缘情况遭到破坏而发生的情况，此时该极与大地带有同极性之特性。
若该极全接地则大地对另一极之间为全电压〈母线〉，直流一极发生接地后，由于构不成回路，所以对设备运行一般来说危害不大，同时另一极也发生接地，则可构成回路，往往造成直流短路或设备继电保护装置误动作。
所以，发生一极接地后，应迅速找出接地点并排除，以防发展成为两极接地。
当直流系统发生一点接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但必须及时处理；否则，当发生另一点接地后，便可能构成接地短路，造成继电保护、信号、自动装置误动或拒动，或造成直流保险熔断，使保护及自动装置、控制回路失去电源。
同极两点接地，还可能将某些继电器短接，不能动作与跳闸、越级跳闸，以致损坏设备，扩大事故范围，严重威胁系统的安全运行。
直流正极接地有造成保护误动的可能，直流负极接地有造成保护拒动的可能。
1、故障现象2012年8月17日，某电厂（2*640MW机组）110V直流系统绝缘监测仪发接地告警，显示负极对地电阻为0Ω，无法确定接地支路。
现场用万用表测量负极对地电压为0.2V，正极对地电压为116.8V，判断本次接地为负极直接接地。
此时1台机组正值检修期间，全厂仅1台机组运行，消缺风险很大。
直流系统中若出现两点同时接地，就很可能造成继电保护装置、自动装置等误动或拒动，熔断丝烧断等故障，将带来更大的风险与隐患。
电厂经研究决定立即组成接地查找小组，开展接地点查找工作。
2、故障可能原因分析接地查找小组通过对故障进行讨论，确定故障原因可能有以下几点：1）基建遗留的故障隐患。
在基建施工时，由于施工及安装问题导致的故障隐患，因直流系统的特点，在投产初期隐患不易控制和检查，投运时间越长，系统接地故障的发生概率就越大。
直流系统接地现象及处理措施
查找直流接地的操作步骤和注意事项有哪些?
根据运行方式、操作情况、气候影响判断可能接地的处所，采取拉路寻找、分段处理的方法，以先信号和照明部分后操作部分，先室外部分后室内部分的原则。在切断各专用直流回路时，切断时间不超过3秒，不论回路接地与否均应合上。当发现某一专用直流回路有接地时，应该及时查找接地点，尽快消除。
e) 对存在缺陷的设备和环境条件差的设备首先进行检查。
f) 使用绝缘监测仪检查出是哪一路接地，对故障支路瞬时停电检查接地信号是否消失，必要时对直流各路负荷采用倒负荷或瞬时停电的方法查找故障支路。
g) 倒直流负荷时,应遵行先室外,后室内;先动力,后控制;先环状,后馈线的原则,并汇报值长。
直流正极接地有造成保护误动的可能。因为一般跳闸线圈均接负极电源，若这些回路在发生接地或绝缘不良就会引起保护误动作。直流负极接地与正极接地同一道理，如回路中在有一点接地就可能造成保护的拒动。因为两点接地将跳闸和合闸回路短路，这时还可能烧坏继电器触点。
现象：
a) 音响报警，“直流母线故障”信号出。
b) 绝缘监察仪上有报警信号。
c) 测量直流母线正、负极对地电压不平衡。
处理：
a) 复归音响。
b) 测量对地绝缘，判别接地极性及接地性质。
c) 询问是否有人在直流回路上工作，造成人为接地,接地时禁止在二次回路上工作。
d) 询问是否有启、停设备的操作，如有则应重点检查。
查找直流接地的注意事项如下：
⑴ 查找接地点禁止使用灯泡寻找的方法。
⑵ 用仪表检察时，所用仪表的内阻不低于2000Ω/V。
⑶ 当直流发生接地时，禁止在二次回路上工作。
⑷ 处理时不得造成直流短路和另一点接地。
35kVI、II段系统接地现象及处理
1．站内35kV设备接地。 2．35kV出线电缆接地或下级装置电气接地故障。 3. 电源侧有接地故障。
• • • • • • • • • • • • •认35kV I、II段出线保护显示屏显示信息。 确认35kV在线绝缘监测数值。 确认35kV配电室XX段母线振动声。 按应急处理流程汇报。 检查35kV配电室PT开关柜电压表指示，判断哪一段发生接地。 检查确认接地点是否在本站。 根据35kV在线绝缘监测判断出接地线路。 汇报调度，在调度指令下视负荷切开故障线路断路器。 10、在保护柜前切开35kVxx线（35xx）断路器。 11、检查断路器在分位。 12、将手车拉至试验位置。 13、拔下手车电源插头。 14、将手车拉至柜外。 15、在出线电缆头处验电，验明确无电压。 16、在出线电缆头处装设35kV接地线一组。 17、在柜门上悬挂“禁止合闸，有人工作”和“已接地”标示牌。
35kVI、II段系统接地现象
1．主控室终端系统发出语音报警“电压越下限”，“电压 越上 限”35kV电压某段某相电压降低为零，其他两相 电压升高到线电压。 2. 35kV在线绝缘监察报警灯亮。 3．35kV某段进出线保护装置报警灯亮。 4. 35kV某段配电柜带电显示器接地相灭。 5. 终端显示35kV电压一相降低或为零，其余两相升高，最高 可升至线电压，线电压不变。
• 18、在保护柜前35kVXX线（35XX）KK把手处悬挂“禁止合闸，有人工作”
• • • • • • • • • •
和“已接地”标示牌。 19、确认接地故障已消除。 20、拆除35kVXX线（35XX）电缆头处35KV1#接地线一组，并遥测绝缘。 21、取下35kVXX#线（35XX）柜门处 “禁止合闸，有人工作”和“已接地” 标示牌。 22、检查35kVXX线（35XX）断路器确在分位。 23、将手车推至试验位置。 24、插上手车电源插头。 25、将手车推至工作位置。 26、取下保护柜35kVXX（35XX）KK把手处“禁止合闸，有人工作”和“已 接地”标示牌。 27、在保护柜前合上35kVXX（35XX）断路器。 28、检查35kVXX线（35XX）断路器确在合位。
电力系统常见接地故障现象与处理
电力系统常见接地故障现象与处理一、单相接地故障的危害：1、发生接地时，由于非故障相对地电压升高（完全接地时升至线电压值）系统中的绝缘薄弱点可能击穿，造成短路故障；2、接地故障点产生电弧，会烧坏设备并可能发展成相间短路故障；3、接地故障点产生间歇性电弧时，在一定条件下产生串联谐振过电压，其值可达相电压的2.5—3倍，对系统绝缘危害很大。
4、发生弧光接地时，产生过电压，非故障相电压很高电压互感器高压保险可能熔断，甚至可能烧坏电压互感器。
二、单相接地故障的现象及处理：1、电压互感器保险熔断1）当电压互感器高压保险熔断时，受电压二次回路的负载影响，熔断相电压降低，但不为零，此时其他两相电压应保持为正常相电压或稍低。
同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，大小高于接地信号定值，会发出接地信号。
退出电压互感器，更换保险后投入运行。
2）当电压互感器低压保险熔断时，在二次侧的反映和高压保险基本类似，但是由于保险熔断发生在低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。
在这种情况下，中央信号报警“电压互感器断线”，熔断相电压为零，另两相电压正常，可以确认为该低压保险熔断，否则，判断为互感器高压保险熔断。
退出保护更换二次保险。
2、用变压器对空载母线充电时开关三相合闸不同期，三相对地电容不平衡，使中性点位移，三相电压不对称，也会报接地信号。
这种情况只在操作时发生，只要检查母线及配出设备无异常，即可以判定，投入一条线路接地信号就会消失。
3、系统的接地故障线路发生接地，是电网中最常见的非正常运行状态，沿线杆塔、横担、绝缘子、避雷器等设备，线路两旁树枝，落小物体等都容易引起系统接地，尤其大风和雷雨天气，接地现象更是频繁发生。
1）金属性接地：线路断线，电源侧直接接地，易造成金属性接地。
发生金属性接地时，故障相电压为零或接近于零,非故障相电压上升为线电压或接近于线电压，且完全接地时，电压表显示无摆动。
直流系统接地处置预案
一、预案概述直流系统接地是电力系统中常见的故障现象，可能会对继电保护、信号、自动装置等设备造成严重影响，甚至导致电网事故。
为提高直流系统接地故障的应急处置能力，保障电力系统安全稳定运行，特制定本预案。
二、预案适用范围本预案适用于我单位所有直流系统接地故障的应急处置。
三、应急处置原则1. 安全第一：确保人员安全，防止事故扩大。
2. 快速响应：接到故障报告后，立即启动应急预案，快速进行故障排查和处置。
3. 集中指挥：成立应急指挥部，统一指挥、协调应急处置工作。
4. 逐级汇报：按照事故等级逐级向上级汇报，确保信息畅通。
四、应急处置流程1. 故障发现（1）运行人员发现直流系统接地现象时，应立即汇报值班负责人。
（2）值班负责人接到汇报后，应立即通知应急指挥部。
2. 应急启动（1）应急指挥部接到故障报告后，立即启动应急预案，成立现场应急处置小组。
（2）现场应急处置小组由值班负责人、技术负责人、安全负责人等组成。
3. 故障排查（1）检查接地情况，确定接地极性、接地范围。
（2）分析故障原因，查找接地点。
4. 故障处置（1）采取隔离、断电等措施，防止故障扩大。
（2）对故障设备进行修复或更换。
（3）恢复正常运行。
5. 故障总结（1）对故障原因进行总结，分析事故教训。
（2）完善应急预案，提高应急处置能力。
五、应急处置措施1. 检查接地情况（1）检查直流母线正、负极对地电压，查明接地极性及接地极性质。
（2）根据接地极性及性质和气候环境情况，分析可能的接地范围。
2. 寻找接地点（1）采用自动或手动接地巡测仪寻找接地点。
（2）为寻找接地需要拉分路进行判别时，必须经得值长的同意，并事先联系有关岗位人员作好事故预想。
3. 拉路判别（1）在拉路过程中，应先拉备用设备和次要设备；先拉故障可能性大的设备，后拉故障可能性小的设备。
（2）询问机炉及其它专业，有操作或工作的应先拉该回路。
4. 断电保护措施（1）如短时切断再恢复电源，可能引起断电保护或自动装置误动作时，应采取妥善的措施。
试论发电厂直流系统接地故障及处理措施
试论发电厂直流系统接地故障及处理措施随着电力系统的发展，直流系统在发电厂中的应用越来越广泛。
直流系统接地故障是发电厂运行过程中常见的问题，一旦发生接地故障，将对发电厂的安全运行产生严重影响，因此我们需要认真对待这个问题，进行合理的处理措施。
一、直流系统接地故障的原因1. 设备老化：随着设备使用时间的延长，设备内部的绝缘性能逐渐下降，容易出现接地故障。
2. 操作失误：操作人员在操作过程中由于疏忽大意或者不当操作，导致直流系统发生接地故障。
3. 设备缺陷：设备本身存在设计或制造上的缺陷，容易导致接地故障的发生。
4. 外部干扰：外部环境因素，如雷击、动物入侵等，也容易造成直流系统的接地故障。
针对直流系统的接地故障，我们可以从以下几个方面进行处理：1. 设备定期检测维护：对直流系统的设备进行定期的检测与维护，及时发现设备存在的问题并加以修复，可以有效减少设备老化导致的接地故障。
2. 提高操作人员的技术水平：加强操作人员的培训与学习，提高其对设备操作的专业技能，避免因为操作失误导致的接地故障。
3. 质量控制：对直流系统设备的质量进行严格把关，确保设备的设计与制造符合相关标准，减少设备本身存在的缺陷。
4. 加强外部环境保护：加强对外部环境的保护，减少外部因素对直流系统的影响，如加装避雷设备，防止动物入侵等。
在发生接地故障后，我们还需要采取相应的紧急处理措施，以减少故障对发电厂的影响，例如：1. 及时切断故障设备：一旦发生接地故障，需要及时切断故障设备，以防止故障继续蔓延，避免对整个系统造成更大的影响。
2. 处理故障设备：对故障设备进行维修或更换，确保设备能够尽快恢复正常运行。
3. 完善故障记录：对接地故障进行详细记录，分析故障原因，以避免类似故障再次发生。
发电厂直流系统的接地故障是一个需要引起重视的问题。
我们需要采取预防措施，及时处理故障，并加强对故障原因的分析与总结，以便更好地保障发电厂的安全运行。
只有这样，我们才能确保发电厂的稳定供电，为社会生产生活保驾护航。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统接地的现象及处理
一、单相接地故障的危害：
1、发生接地时，由于非故障相对地电压升高（完全接地时升至线电压值）系统中的绝缘薄弱点可能击穿，造成短路故障；
2、接地故障点产生电弧，会烧坏设备并可能发展成相间短路故障；
3、接地故障点产生间歇性电弧时，在一定条件下产生串联谐振过电压，其值可达相电压的2.5—3倍，对系统绝缘危害很大。
4、发生弧光接地时，产生过电压，非故障相电压很高电压互感器高压保险可能熔断，甚至可能烧坏电压互感器。
二、单相接地故障的现象及处理：
1、电压互感器保险熔断
1）当电压互感器高压保险熔断时，受电压二次回路的负载影响，熔断相电压降低，但不为零，此时其他两相电压应保持为正常相电压或稍低。
同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，大小高于接地信号定值，会发出接地信号。
退出电压互感器，更换保险后投入运行。
2）当电压互感器低压保险熔断时，在二次侧的反映和高压保险基本类似，但是由于保险熔断发生在低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。
在这种情况下，中央信号报警“电压互感器断线”，熔断相电压为零，另两相电压正常，可以确认为该低压保险熔断，否则，判断为互感器高压保险熔断。
退出保护更换二次保险。
2、用变压器对空载母线充电时开关三相合闸不同期，三相对地电容不平衡，使中性点位移，三相电压不对称，也会报接地信号。
这种情况只在操作时发生，只要检查母线及配出设备无异常，即可以判定，投入一条线路接地信号就会消失。
3、系统的接地故障
线路发生接地，是电网中最常见的非正常运行状态，沿线杆塔、横担、绝缘子、避雷器等设备，线路两旁树枝，落小物体等都容易引起系统接地，尤其大风和雷雨天气，接地现象更是频繁发生。
1）金属性接地：线路断线，电源侧直接接地，易造成金属性接地。
发生金属性接地时，故障相电压为零或接近于零,非故障相电压上升为线电压或接近于线电压，且完全接地时，电压表显示无摆动。
有的变电所有"小电流接地巡检装置"，根据接地时产生零序电流，能判断出接地的线路，汇报调度及时通知巡线人员去处理。
2）非金属性接地：不完全接地时，故障相电压降低，低于相电压，非故障相电压升高，大于相电压，低于线电压，且间歇接地时，电压表显示不停的摆动。
4、接地故障的处理
1）判断故障性质，并汇报调度。
2）检查站内设备有无故障。
缩小范围后，应对故障范围以内的站内一次设备进行外部检查。
主要检查各设备瓷质部分有无损伤、放电闪络，检查设备上是否有杂物，小动物及外力破外现象，检查各引线有无断线接地，检查互感器；避雷器有无击穿损坏等。
3）检查站内设备未发现问题的处理，汇报调度，用“小电流巡检装置”检查或使用“旁路”转带分支多，线路长，易发生故障的线路，查找配出线路是否接地，查出有故障的线路，对于一般不重要用户的线路，可汇报调度后，停电并通知查线；对于重要用户的线路，可以转移负荷或通知用户做好停电准备后，再切除该线路，进行检修处理。
5、查找接地故障时的注意事项：
1）检查站内设备时，应穿绝缘靴，接触设备外壳，构架及操作时，应戴绝缘手套。
2）当接地运行期时，应严密监视该设备的运行状况，防止其发热严重而烧坏，注意高压保险是否熔断。
3）中性点经消弧线圈接地的系统，监视消弧线圈的运行状况，发现接地设备消弧线圈故障或严重异常，应立即断开故障线路。
严禁在有接地故障时，停运消弧线圈。
4、系统带电接地故障运行，一般不得超过2h。
