红外线对射防盗报警器

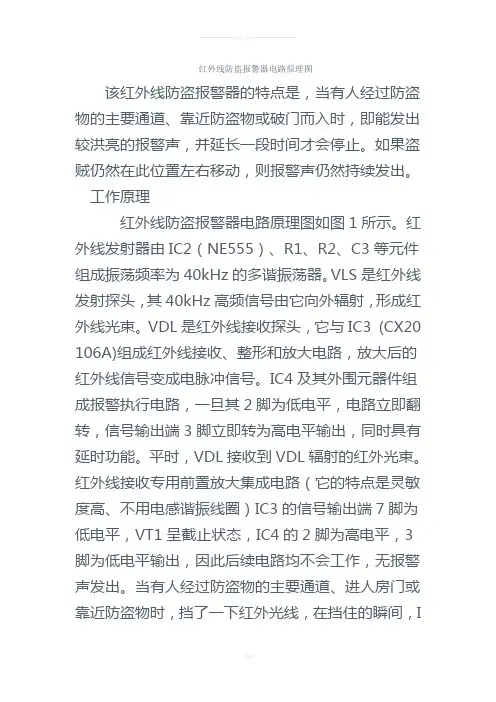

红外线防盗报警器电路原理图
红外线防盗报警器电路原理图该红外线防盗报警器的特点是，当有人经过防盗物的主要通道、靠近防盗物或破门而入时，即能发出较洪亮的报警声，并延长一段时间才会停止。
如果盗贼仍然在此位置左右移动，则报警声仍然持续发出。
工作原理红外线防盗报警器电路原理图如图1所示。
红外线发射器由IC2（NE555）、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。
VLS是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。
VDL是红外线接收探头，它与IC3 (CX20 106A)组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。
IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。
平时，VDL接收到VDL辐射的红外光束。
红外线接收专用前置放大集成电路（它的特点是灵敏度高、不用电感谐振线圈）IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。
当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，IC3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。
与此同时，IC4进人延时阶段，约经过2nun（计算公式为t=1 ．1RgC8）时间后，IC4置位，使3脚又转为低电平，报警声停止。
如果这时红外线又被挡住，电路会再次工作。
元器件选择IC1选用CW7806或LM7806集成电路；IC2，IC4均选用555时基集成电路；IC3选用CX20106或KA2184集成电路；IC5选用KD -9561四声模拟声集成电路。
VT1选用3DG12或9013型硅晶体管；VT2选用8050型NPN晶体管，要求电流放大系数β>10 00VD1一VD4选用1 N4004 x 4整流桥堆，V D5选用2CP10型二极管。
红外对射报警器
红外对射报警器一．引言随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。
现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。
由于红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。
为了防止各种偷盗和暴力事件的发生和危害,确保大厦的安全,生命和财产不受损害,智能保安系统的设置是必要的。
随着科技的发展,新的犯罪手段对保安系统也提出了新的要求,在信息时代的今天,对钱、财物、人身安全的保护是一方面,而对储存在计算机里的大量的重要文件、数据,更需要保护。
在一个智能化大厦内,不仅对外部人员要防范,对内部人员也需要加强治理;对某些重要的地点、物品,以及重要的人物也需要非凡的保护。
因此,对现代化的大厦,需要设置多层次、立体化的保安系统。
防盗报警器的作用防盗报警系统就是用探测器对建筑物内外重点区域、重要地点布防,在探测到非法入侵者时,信号传输到报警控制器:声光报警,显示地址,有关值班人员接到报警后,根据情况采取措施,以控制事态的发展。
因此，红外对射报警器以其独特的优点被广泛的应用。
红外线具有隐藏性，在露天防护的地方设计一束或多束红外线可以方便地检测到是否有人出入。
红外线对射报警器独特的优点是：其一、能有效判断是否有人员进入；其二、能尽可能大地增加防护范围。
并且，系统工作稳定、可靠，报警可采用声光信号，非常适用于解决周围围栏防翻越问题，大大提高工作效率与安全性。
红外线对射报警器通常有四大部分组成：电源部分、发射部分、接收部分、报警部分。
其基本工作原理是：首先，发射部分发射红外光线（不可见光）与接收部分连通，当有人翻越围栏时身体阻挡红外线，发射部分与接收部分连接断开，在系统控制下报警器报警，最终在人为复位下，报警器停止工作，以此循环。
其中，电源部分采用LM7805集成稳压器为主体，为系统提供5V直流电压；发射部分采用555元件作为发射振荡器；接收部分以CD4011集成模块为核心，控制报警部分报警，报警部分采用扬声器报警。
红外线对射报警器

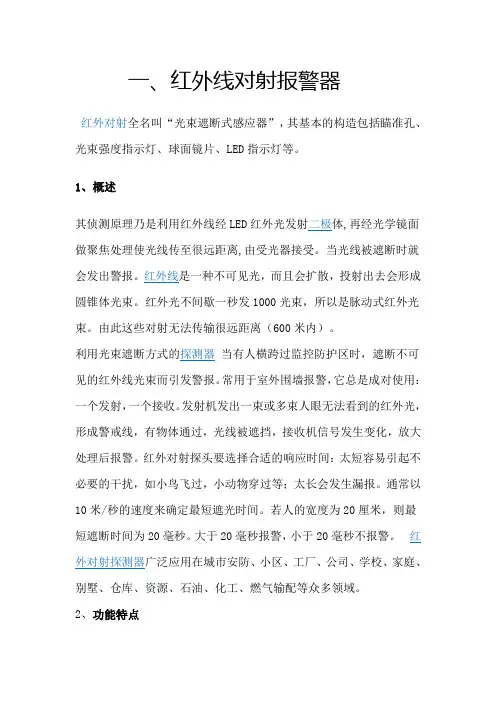

一、红外线对射报警器红外对射全名叫“光束遮断式感应器”，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。
1、概述其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。
当光线被遮断时就会发出警报。
红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。
红外光不间歇一秒发1000光束，所以是脉动式红外光束。
由此这些对射无法传输很远距离（600米内）。
利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
常用于室外围墙报警，它总是成对使用：一个发射，一个接收。
发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。
通常以10米/秒的速度来确定最短遮光时间。
若人的宽度为20厘米，则最短遮断时间为20毫秒。
大于20毫秒报警，小于20毫秒不报警。
红外对射探测器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
2、功能特点▼ 有线，总线兼容，现场全息实时报告▼ 专用DSP芯片，专利多维容错，真检测报警技术▼ 使用偏蚀式球面高精度光学聚焦镜▼ 智能功率发射，自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自动调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能▼ 数字模糊人工智能识别，采用人工智能模糊判断，误报率降至最低▼ 上下光学镜片同时调整结构，使调整更快，更准确▼ 全功能诊断，环境自适应3、技术参数▼ 型号：AX-80▼ 警戒距离：室外80米▼ 光束数：2束▼ 探测方式：红外线脉冲可调式，2光束同时遮断检知式▼ 消耗电流：40mA/max▼ 电源电压：DC13.8～24V AC11V～18V▼ 环境温度：-25℃～+55℃▼ 光源：长波段双光束红外LED▼ 报警输出：IC继电器接点输出，接点容量DC30V/0.5A MAX▼ 感应速度：50～700毫秒可二、脉冲电子围栏（一）电子围栏：1简介电子围栏是目前最先进的周界防盗报警系统，它由电子围栏主机和前端探测围栏组成。
D206红外、对射报警方案(2)精品文档
无线报警系统方案一、前言随着人们生活水平的提高和电子技术的进步，“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于教育、工矿企业、酒店、银行、交通、电力、油田、超市等公共场合，维护社会公共安全为目的，防入侵、防被盗、防破坏、防火、防暴和安全检查等，而为了达到防入侵、防被盗、防破坏等目的，我们采用了以电子技术、传感器技术和计算机等技术为基础的安全防范技术的器材设备，并将其构成一个系统。
由此应运而生的安全防范技术正逐步发展成为一项专门的公安技术学科，尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安全防范技术，满足人们对保安系统日益提高的要求和期望，就显得更为重要。
在这种情况下，上海优周电子公司配备现代化的研发、生产制造设备，集科研开发、设计、生产、销售与服务于一体，经过多年的辛勤耕耘，已成为国外、国内知名的安全防范产品设计、制造企业，研制开发的系列无线防盗报警监控系统是同类产品中的佼佼者。
D206型电脑监控无线防盗报警器的主机、智能红外数码探头、无线发射器均采用微电脑控制。
多CPU 处理红外信号，稳定性高，误报低。
获得CCC(S)认证。
二、概述：本次方案：系统采用 D 206 型无线报警主集中监 控，各监控点的警情采集可以是红外、门磁或室外用的红外 对射探头等。
本系统采用了微电、数和 无线收 D 206系列防盗报警系统是距离 无线报警系统，由报控制器和探测器发 一套完整的区域警服务系统， 该系统是探测、 通讯、 微电脑控制于一体的智能化、全数码多功能的 产品，该系统广泛用于企事业单位、金融系 别墅等场所。
既可独立使用也可与接警中心联网使用。
室内防盗：它是利用被动式红外探测器检测人的 红外线而产生报警。
当有偷盗者闯入它所覆盖的范围内时， 红外探测器将编过的数据通过无主机。
D206所 覆盖的范围：水平 ≤ 114℃、垂直≤ 84℃，红外≥8M. 室外防盗：前端采用红外对射配无线发射器的方式，它 是利用人眼看不见的红外线相互之间构成一全性及高，当有偷窃者入侵时，前端报警以后通过无线发射器将编码过的数字信号以无线的方式把信号传给接警主机。
红外线报警器的工作原理
红外线报警器的工作原理
红外线报警器是一种常用的安防设备，其工作原理基于红外线传感技术。
红外线是一种电磁波，位于可见光谱和微波之间的频率范围内。
红外线报警器通常由红外线发射器和红外线接收器两个部分组成。
红外线发射器会发射一束红外线，而红外线接收器则会接收这束红外线。
当没有物体阻挡红外线传播时，红外线发射器发出的红外线会直接照射到红外线接收器上。
此时，红外线接收器会正常工作且不会产生报警信号。
然而，当有物体进入红外线传感器的监测范围内时，物体会阻挡红外线的传播。
经过物体后，残余的红外线会重新照射到红外线接收器上。
由于被物体阻挡后的红外线能量较弱，红外线接收器会检测到红外线能量的变化，进而将这一变化转化为电信号。
接着，这个电信号会被红外线报警器内部的电路所处理，如果电路判断出这个变化超过了设定的报警阈值，红外线报警器将发出警报信号，如声音或光线闪烁，以提醒人们有可疑物体进入监测区域。
总体来说，红外线报警器的工作原理是通过红外线的发射和接收来检测物体是否进入了监测区域，并根据红外线能量的变化
判断是否触发报警。
这一工作原理使得红外线报警器在安全防护中起到了重要的作用。
红外对射报警器的研究与实现

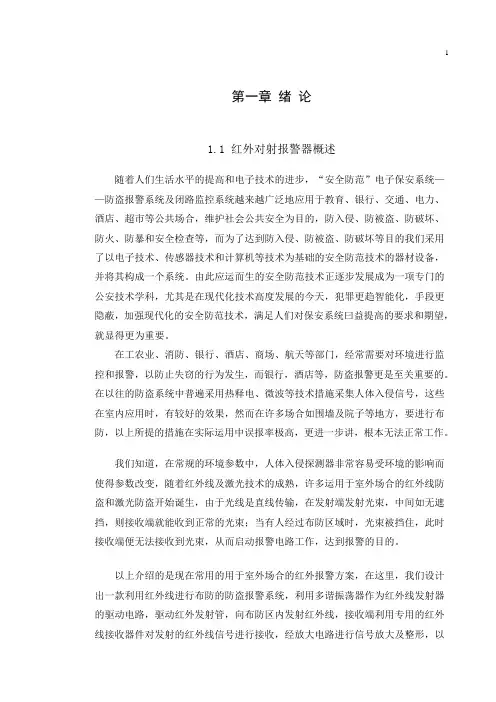

第一章绪论1.1 红外对射报警器概述随着人们生活水平的提高和电子技术的进步，“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于教育、银行、交通、电力、酒店、超市等公共场合，维护社会公共安全为目的，防入侵、防被盗、防破坏、防火、防暴和安全检查等，而为了达到防入侵、防被盗、防破坏等目的我们采用了以电子技术、传感器技术和计算机等技术为基础的安全防范技术的器材设备，并将其构成一个系统。
由此应运而生的安全防范技术正逐步发展成为一项专门的公安技术学科，尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安全防范技术，满足人们对保安系统曰益提高的要求和期望，就显得更为重要。
在工农业、消防、银行、酒店、商场、航天等部门，经常需要对环境进行监控和报警，以防止失窃的行为发生，而银行，酒店等，防盗报警更是至关重要的。
在以往的防盗系统中普遍采用热释电、微波等技术措施采集人体入侵信号，这些在室内应用时，有较好的效果，然而在许多场合如围墙及院子等地方，要进行布防，以上所提的措施在实际运用中误报率极高，更进一步讲，根本无法正常工作。
我们知道，在常规的环境参数中，人体入侵探测器非常容易受环境的影响而使得参数改变，随着红外线及激光技术的成熟，许多运用于室外场合的红外线防盗和激光防盗开始诞生，由于光线是直线传输，在发射端发射光束，中间如无遮挡，则接收端就能收到正常的光束；当有人经过布防区域时，光束被挡住，此时接收端便无法接收到光束，从而启动报警电路工作，达到报警的目的。
以上介绍的是现在常用的用于室外场合的红外报警方案，在这里，我们设计出一款利用红外线进行布防的防盗报警系统，利用多谐振荡器作为红外线发射器的驱动电路，驱动红外发射管，向布防区内发射红外线，接收端利用专用的红外线接收器件对发射的红外线信号进行接收，经放大电路进行信号放大及整形，以CD4011作为逻辑处理器，控制报警电路及复位电路，电路中设有报警信号锁定功能，即使现场的入侵人员走开，报警电路也将一直报警，直到人为解除后方能取消报警。
红外对射报警器 原理
红外对射报警器原理
红外对射报警器是一种常用于安防系统中的装置，它基于红外射线的原理来实现远程监测和报警功能。
其主要构成部分包括发送器和接收器两部分。
发送器通过红外光源发射一束红外射线，而接收器则装有红外光敏元件，用于接收来自发送器的红外射线。
当发送器和接收器之间的红外射线受到遮挡时，接收器会检测不到红外光信号，从而触发报警系统。
红外对射报警器的工作原理是基于遮挡检测。
当没有人或物体遮挡红外射线时，发送器发出的红外射线会直接照射到接收器上，接收器会将此作为正常状态。
而当有人或物体进入红外射线之间时，红外射线会被遮挡，接收器检测不到红外光信号，将判定为异常状态并触发报警系统。
红外对射报警器具有高灵敏度和可靠性的特点。
它可以通过调节发送器和接收器之间的距离来适应不同的安装环境。
通常情况下，发送器和接收器被分别安装在需要保护的区域的两侧，如门、窗户或走廊等位置。
除了用于室内安防系统外，红外对射报警器还广泛应用于室外环境中，如墙壁、围墙等。
在这些情况下，红外对射报警器可以提供有效的安全防护，及时发现入侵者并触发报警，起到保护人员和财产的作用。
总的来说，红外对射报警器通过红外射线的遮挡检测来实现对
入侵行为的感知和报警。
它是一种简单、可靠的安防设备，在提供有效保护的同时也易于安装和操作。
红外对射周界防范报警系统解决方案-公共场所其他
红外对射周界防范报警系统解决方案-公共场所其他导读：为确保小区居民家庭生命财产安全，防止不法分子的非法入侵，我们为小区设计了周界防越、防盗报警系统，它主要有由探测器和控制单元组成。
在小区围墙上方采用主动红外对射式探测器进行防范，若有不速之客非法入侵，将及时报警，通知安保中心及时处理。
1. 概述当前，随着社会进步、经济繁荣，社会治安问题也日趋严重。
各种盗窃、抢劫案日有所闻，人民生命财产受到严重的威胁。
为确保小区居民家庭生命财产安全，防止不法分子的非法入侵，我们为小区设计了周界防越、防盗报警系统，它主要有由探测器和控制单元组成。
在小区围墙上方采用主动红外对射式探测器进行防范，若有不速之客非法入侵，将及时报警，通知安保中心及时处理。
一个周全、完整的安保系统应该是多种监控技术的组合，因为每种监控手段都难免有缺陷，由此造成监控范围的盲区。
对一个高级住宅小区而言，对小区的周边进行实时监测是一种较好的方法。
※ 因主动红外对射式探测器，不会受到光照度的制约，因此可以实现二十四小时的全程监控。
※ 小区园区及周界不可能都安装摄像机监控设备，所以摄像监控区总会有盲区。
而周界报警系统在投资上是比较低廉的。
因此周界报警系统是以另一种技术手段来作为摄像监控系统的补充。
※ 周界报警系统能与小区其他防盗报警系统组成一个统一的报警网络。
2. 系统设计原则本系统设计遵循以下原则：1)经济实用的原则2)安全可靠的原则3)覆盖所应防范的范围，有效地监控整个小区的周边情况。
4)做到隐蔽性3.系统的组成本系统由两大部分组成：前端探测部分、主控部分。
下面分别介绍各部分的组成及功能。
(周界防范报警系统框图见下图)周界防范报警系统采用远距离主动红外对射探头，利用接口与总线相连，实现小区的周边防范。
一旦小区周边有非法侵入，小区管理处的管理机和电脑就会发出报警，指出报警的区域、时间、探头编号、电子地图等。
该系统主要由红外对射探头、边界接口、边界信号处理器、管理机或电脑组成。
红外防盗报警器原理
红外防盗报警器原理
红外防盗报警器常用于保护房屋、商店、办公室等场所的安全，其工作原理是基于红外线的检测。
红外防盗报警器主要包含了红外传感器和报警装置。
红外传感器是整个系统的核心部件，它通过感知红外线的变化来判断是否有人进入被保护区域。
当有人进入时，红外传感器将会检测到人体发出的红外辐射，然后将这个信号传送给报警装置。
红外传感器通常采用的是被动红外传感技术（PIR技术）。
该
技术基于人体发出的红外辐射具有不同的热量特征，传感器可以通过检测这种热量的变化来判断是否有人靠近。
在无人经过时，红外辐射保持稳定，但当有人经过时，人体会带来一个热量的扰动，导致红外辐射的变化。
红外传感器检测到这种变化后，会触发报警。
报警装置是红外防盗报警器的另一个重要组成部分，其作用是在红外传感器检测到入侵行为后发出警报信号。
报警装置可以是声光报警器、电话报警器，甚至是与安防中心相连的报警系统。
根据不同的安全需求，可以选择相应的报警装置。
红外防盗报警器的工作原理基于红外线的检测，通过红外传感器感知到人体的热量变化来判断是否有人进入被保护区域，并在检测到入侵行为后触发报警装置发出警报信号。
这种工作原理使得红外防盗报警器成为一种高效可靠的安防设备。
对射式红外线防盗报警器的设计
第一章绪论在一些电影、电视剧中我们常可以看到，有些博物馆等安全性要求比较高的场所，在安防电脑系统的屏幕上面，显示着一根根红线，如果有人进入不小心“触”到了这根红线，那么报警器就会发响。
这就是红外线报警器。
1.1 课题研究的意义红外线报警器分主动式和被动式两种[1]。
主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。
如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。
当有会动的物体触犯了这根看不见的红线的时候，探头就会检测到有异常，就会报警。
被动式报警器少了一项功能，就是发射红外线。
物理学上告诉我们，当物体的温度高于0K的时候，就会发出红外线，换句话说任何物体都能发出红外线[2]。
而其后的原理，被动式报警器和主动式是一样的。
红外线报警器对温度敏感，温度越高的物体辐射出的红外线越强，当感应到环境中存在高出背景强度的辐射时,就触发报警。
主动式红外探测器是由收、发装置两部分组成[3]。
发射装置向装在几米甚至于几百米远的接收装置辐射一束红外线，当被遮断时，接收装置即发出报警信号，因此，它也是阻挡式报警器，或称对射式探测器。
通常，发射装置由多谐振荡器、波形变换电路、红外发光管及光学透镜等组成。
振荡器产生脉冲信号，经波形变换及放大后控制红外发光管产生红外脉冲光线，通过聚焦透镜将红外光变为较细的红外光束，射向接收端。
接收装置由光学透镜、红外光电管、放大整形电路、功率驱动器及执行机构等组成[4]。
光电管将接收到的红外光信号转变为电信号，经整形放大后推动执行机构启动报警设备。
主动式红外报警器有较远的传输距离，因红外线属于非可见光源，入侵者难以发觉与躲避，防御界线非常明确。
主动式红外报警器是点型、线型探测装置，除了用作单机的点警戒和线警戒外，为了在更大范围有效地防范，也可以利用多机采取光墙或光网安装方式组成警戒封锁区或警戒封锁网，乃至组成立体警戒区。
工厂红外对射防盗报警系统安装方案
工厂红外对射防盗报警系统安装方案一、管路敷设1）暗配管用硬质PVC管管材明配选用金属管。
2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。
在相邻拉线盒之间，禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。
二、穿线及线标对应1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。
2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.3）管内线缆不得有接头，接头必须在盒(箱)处连接。
4）所敷设的线缆两端必须做好标记。
5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。
湖北平安之星科技有限公司 3三、红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。
3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。
其他有关要求见产品说明书。
4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。
主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装（详见图纸）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
红外线报警器工作原理
红外线报警器工作原理红外线报警器（Infrared Alarm）是一种常用的入侵报警系统，具有高灵敏度、低功耗、易安装等特点，广泛应用于电子防盗、建筑物安全、智能家居等领域。
本文旨在介绍红外线报警器的工作原理及其相关知识。
一、红外线报警器的组成红外线报警器主要由红外发射器、红外接收器、信号处理器和报警器组成。
红外发射器和红外接收器是红外线报警器的核心部件，信号处理器负责对接收到的信号进行处理，报警器则根据处理后的信号进行报警。
红外线报警器的原理是通过红外线实现对目标物体的探测，当有人或物体经过时，会遮挡红外线，从而触发报警。
具体来说，红外线报警器工作的过程分为两个阶段：发射和接收。
1. 红外发射红外发射器是红外线报警器最先发挥作用的部件，它通过产生高频脉冲信号来驱动红外发射管，将电能转换为红外辐射。
红外辐射是一种电磁波，它的波长在0.76~1000微米之间，可分为近红外、远红外和热辐射三种类型。
红外发射器通常发出的是近红外波段的红外线，其波长范围在0.76~1.5微米之间。
2. 红外接收红外接收器是红外线报警器的另一个核心部件，它负责接收反射回来的红外线，并将其转换为电信号输出。
当有人或物体经过时，遮挡了红外线的一部分，导致接收器测量到的光强度下降。
接收器将接收到的光信号转换为电信号，经过信号处理器进行处理后，输出给报警器。
红外线报警器广泛应用于安防领域，包括电子防盗、建筑物安全、智能家居等领域。
电子防盗是红外线报警器最主要的应用之一。
电子防盗系统通常采用多个红外线报警器组合成一个传感器网，实现对目标物体的全方位探测。
红外线报警器还可用于室内智能家居系统中，通过感应人的存在实现自动照明、空调控制等功能。
优点：①灵敏度高，可探测到微小的物体入侵，减少了误报率；②低功耗，不需要外接电源，可使用独立电源或太阳能电池等，降低了运行成本；③易安装，只需安装在需要监控的地方，不需要改变任何物理结构，方便快捷。
对射型红外感应模块——对射型红外报警器
毕 业 设 计（论文）《对射型红外感应模块》——对射型红外报警器专业（系） 电 气 工 程 系 班 级 智 能 电 网 102 学生姓名 张 钰 杰 学 号 201001380218指导老师 刘 郁 文完成日期 2012年12月2013届毕业设计任务书一、项目名称：红外线模块及应用二、指导老师：刘郁文三、设计内容与要求1.课题概述红外线模块主要包括反射型感应模块、对射型感应模块和热释电红外探测模块等。
反射型感应模块是一种集红外线发射，接收功能与一体的集成组件。
内部包含了红外线发射，接收及信号放大与处理，能够以非接触方式探测前方一定范围内的阻挡物，并转换成控制信号输出。
对射型感应模块分为独立的发射模块与接收模块。
发射模块向外发射经密码调制的红外线，接收模块接收到有效信号时输出控制信号。
而热释电红外探测模块则不需要配置红外线发射源，能直接接收人体或动物等物体辐射的微量红外光线，将其转变为相应的控制信号输出。
2．设计内容与要求（1）确定整体设计方案；（2）软件、硬件具体设计；（3）试制本机（含外观设计）或搭建测试平台；（4）确定测试方案；（5）现场测试、写出测试报告；（6）撰写毕业设计论文（项目产品报告）。
3. 技术指标（1）工作电压：5-15V（2）工作电流：＜30mA（3）探测距离：0.3-1m四、设计参考书《传感器与检测技术》，《电子实用手册》，《数字电子技术基础》，《模拟电子技术基础》，五、设计说明书要求1.封面要求：包括设计题目，系别，班级，学号，姓名，指导老师，完成日期；2.目录要求：根据说明书的内容决定，一般采用2-3级；3.内容摘要要求：中文摘要以300-400字为宜，配以相应的外文摘要。
4.正文要求：试验方案设计的可行性、有效性以及试验数据的处理及分析，对本研究内容及成果进行较全面、客观的理论阐述。
这是说明书的主要部分。
5.结束语要求：包括对本设计的客观评价、设计特点、存在的问题以及改进意见等。
红外对射(周界安防)系统简介
红外对射周界防范报警系统红外对射/周界报警系统概述红外对射周界报警系统是对外围进行周界防范和控制管理的系统。
由于红外周界防护系统位于防护区域的最外围，因此，红外对射周界防范能够最早地发现异常情况,可以在犯罪行为尚未发生的时候，有效的达到制止犯罪的目的，提高了保证安全的整体系数。
红外对射周界防范报警系统由于使用电子装置作为防护手段，因此易于发现并制止犯罪，提高了整体防护的安全性。
周界防范报警系统是提高整个安防系统整体防护能力外围的理想方案的首选产品，它会使整体安全防护能力进一步提高。
红外周界防范的优点和工作方式红外周界防范的优点：1、隐蔽的防卫方式：使入侵者在不知不觉中触警。
2、周界全面设防：无盲区和死角。
3、完备的防卫能力：入侵者无法以快速跳跃、匍伏或其它动作通过隐形红外防卫射束网的防范范围。
4、良好的抗干扰特性：当昆虫或小动物等通过红外防卫射束网时，由于不能完全遮断红外防卫射束所以不会产生误报警。
5、严密的防破坏能力：当红外接收端电源线或信号线被剪断时，报警信号输出电路将自动输出无线报警信号。
6、可全天侯工作。
红外对射探测器抗不良天气环境干扰能力。
红外周界报警的工作方式：红外周界报警是由一个发射端和一个接收端组成的射束网。
发射端发射经过调制的两束或四束红外线，这两条或四束红外线构成了周界直截面的保护区域。
如果有人企图跨越被保护区域，则两条或四束红外线会被遮挡、切断，接收端输出报警信号，触发报警主机报警。
如果有飞禽（如小鸟、鸽子）飞过被保护区域，由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。
红外周界报警防范系统的产品特点：1、抗强光达50，000LUX,内置自动调节强光过滤系统,避免受强光或汽车灯光的影响。
2、独特的光学设计：光电射束可穿透多层玻璃，具有特殊的抗环境能力。
3、全密封防雨、雾、尘、虫等的一体化结构设计，使其能在恶劣的环境中正常工作。
4、接收信号强度多级LED指示灯，使其校准更精密。
红外线防盗报警器原理
红外线防盗报警器原理
红外线防盗报警器是一种常见的安防设备，主要用于检测和报警人体或物体的移动。
其原理是通过红外线传感器对周围环境进行监测，当有人或物体进入监测范围内时，红外线传感器就会被触发，产生报警信号。
红外线传感器是红外线防盗报警器的核心部件，它由红外线发射管和红外线接收管组成。
红外线发射管会发射红外线信号，而红外线接收管则会接收到反射回来的红外线信号。
当没有人或物体进入监测范围时，正常情况下红外线信号会被红外线接收管接收到。
但是，当有人或物体进入监测范围时，他们会对红外线造成一定的阻挡或反射，这会使得红外线接收管接收到比较弱的信号。
红外线防盗报警器会通过比较接收到的红外线信号强度来判断是否触发报警。
一般来说，当接收到的红外线信号强度低于一定阈值时，就会认为有人或物体进入，触发报警器发出警报。
除了红外线传感器，红外线防盗报警器还包括其他辅助设备，如控制电路、报警器和触发器等。
控制电路用来控制报警器的工作状态，一旦红外线传感器触发报警，控制电路就会将信号传递给报警器，使其发出声音或光亮警示。
触发器则用来设置红外线防盗报警器的工作模式。
例如，可以设置监测范围的大小和角度，以适应不同的安防需求。
总的来说，红外线防盗报警器通过红外线传感器对周围环境进行监测，当有人或物体进入监测范围内时，红外线传感器会被触发，产生报警信号。
这种报警原理简单而有效，被广泛应用于家庭、商业场所和公共场所的安防领域。
红外线对射报警器的制作方法
红外线对射报警器的制作方法一、电路工作原理介绍红外线供应网讲述一款红外线对射报警器的设计具体步骤方法。
原理图如图１所示：接通电源后，发射器的多谐振荡器起振，振荡所产生的方波信号经VT6进行放大后，驱动红外发射管D6向布防区域发送红外线信号。
在布防区域若没有物体挡住红外线，这时发射的信号被红外接收管接收，经VT1、VT2两级放大、D8、D9倍压整流后形成一个直流控制电压，驱动VT5饱和导通，这时输入4011与非门8、9脚的为低电平信号。
当红外线被物体挡住时，VT5截止，这时输入与非门的信号变为高电平，经逻辑电路处理后，从3脚输出低电平，这个信号一方面使VT3导通，报警电路工作，另一方面经R8，使4011与非门电路的13脚输入一个低电平信号，锁存了报警信号，这样，就算重新接收到了红外线信号，报警信号也不会停止。
只有当重新接收到信号，同时按下复位键，将4011的13脚变为高电平时，报警信号才被停止。
二、硬件电路的制作与调试在对电路的制作时，只要按线路板上的标识，正确安装元件，一般都能一次成功，从实际制作者反应给我们的信息中了解到有些地方可能会在安装时遇到困难，这里介绍一下几个元件安装时的注意点，请网友在制作时注意。
1、音乐集成电路IC4的安装音乐集成电路内部采用CMOS，具有极高的输入阻抗，因此很容易接收到静电感应信号而损坏，在制作时焊的时间不能太长，电烙铁外壳最好地接。
其中这个电路必须接上振荡电阻后方能产生报警信号，由于电路没有引脚引出，要装于线路板上，我们必须焊上三根引脚，引脚可以采用剪下来的电阻引脚，具体焊接位置见图2。
2、其他器件的安装发射器与接收器各元件的安装方式见图3和图4。
需要特别说明的是红外线发射与接收管的安装，必须是折弯对齐，焊接时不要直接在线路板上插到底，不然的话就无法折弯对齐了。
3、电路的调试1）首先对电源部分进行调试。
先将整流、滤波部分元件焊上，然后接上电源变压器，用交流档测变压器输出电压为12.7V，再用直流档测整流滤波后的电压为直流12V左右，正常，接上三端稳压后再测其输出电压，为稳定的5.04V，这些数据说明电源部全全部工作正常；2）发射部分的调试。
红外对射报警器工作原理
红外对射报警器工作原理
红外对射报警器是一种利用红外线技术进行安全防护的设备。
它由发射器和接收器组成，发射器和接收器分别放置在要监控的区域的两侧。
其工作原理如下：
1. 发射器发射红外线：发射器内部有一个红外线发射二极管，当电流通过时，发射二极管会发射一束红外线。
2. 红外线传播：发射的红外线以直线传播，并沿着一定的路径传输到接收器处。
这条路径通常被称为“红外线通道”。
3. 接收器接收红外线：接收器内部有一个红外线接收二极管，当红外线经过时，接收二极管会接收到红外线的能量。
4. 信号处理：接收器将接收到的红外线信号转化成电信号，并进行信号处理。
处理过程中，接收器会比较接收到的红外线信号的强度，然后判断是否有物体通过红外线通道。
5. 报警：如果接收器检测到红外线信号的强度发生变化，即有物体阻挡了红外线通道，接收器会发送报警信号，通知用户有异常情况发生。
红外对射报警器的工作原理基于红外线信号的发送、传播和接收。
当有物体进入红外线通道时，会阻挡红外线的传播并影响接收器接收到的信号，从而触发报警。
这种技术常应用于安防系统中，用于监测入侵、区域防护等安全需求。
红外对射报警器工作原理
红外对射报警器工作原理
红外对射报警器是一种常见的安防设备，其工作原理主要基于红外线传感技术。
红外对射报警器一般由发送器和接收器两个部分组成。
发送器和接收器之间相距一定距离，如门口或窗户两侧。
发送器发射红外线信号，接收器接收并监测红外线信号是否被遮挡。
具体工作流程如下：
1. 发送器发射红外线信号：发送器内部的红外线发射二极管会不断发射红外光束。
2. 接收器接收红外线信号：接收器内部的红外线接收二极管会不断接收发射器发射的红外光束。
3. 判断红外线是否被遮挡：接收器会检测接收到的红外线强度，如果强度较大且稳定，则表示没有遮挡；但如果强度变弱或中断了一段时间，则表示红外线被遮挡了。
4. 触发报警信号：当接收器检测到红外线被遮挡时，会触发报警信号，例如发出声音警报或将信号发送给警报中心。
红外对射报警器通过监测红外线的遮挡情况来实现对门窗等开口区域的安全监控。
当红外线遭到遮挡时，可以判断有人或物体通过，从而及时发出警报，保障安全。
红外线对射操作方法
红外线对射操作方法
红外线对射是一种安全、可靠的侦测手段，广泛应用于门禁系统、报警系统等领域。
其操作方法如下：
1. 安装：首先需要安装红外线对射器，在门或者窗户的两侧分别安装一个。
其中一个是发射器，另一个是接收器。
2. 连线：将两个红外线对射器的电源（通常为12VDC电源）和信号线连接好，确保连接正确。
3. 调试：当红外线对射器连接好后，需要进行调试。
打开监控软件或者接收器上的调试开关，将发射器和接收器对准，并且调整他们之间的距离，直到信号强度充分。
4. 固定：将红外线对射器固定在位置上。
使用支架或者胶水将其固定在门框或者窗户上。
5. 完成：完成以上步骤后，如果系统正常，门禁或者报警系统就可以使用红外线对射器侦测门的开关状态，或者侦测是否有人经过。
当出现异常时，报警系统可以及时报警。
需要注意的是，红外线对射器的频率是不可调的，所以它们之间必须相距足够远，
以避免彼此频率干扰。
此外，红外线对射器需要定期进行检测和维护，确保系统的正常运行。
红外线报警器的工作原理
红外线报警器的工作原理
红外线报警器（Infrared Alarm System）是一种基于红外线原
理的安防设备，它以红外线感应人体活动或其他物体的热辐射，通过触发报警来保护特定区域的安全。
红外线报警器的基本工作原理如下：
1. 发射器组件：红外线报警器内部包含一个红外发射器组件，该组件通常由红外发射二极管构成。
发射器的作用是通过发射红外线向特定区域发射红外信号。
2. 接收器组件：红外线报警器中的接收器组件通常由红外接收二极管和信号处理电路构成。
接收器的作用是接收由物体或人体散发的红外线信号，并将其转换成电信号。
3. 信号处理电路：接收器会将接收到的红外信号转换成电信号，并通过信号处理电路进行处理。
信号处理电路会检测这些红外信号的强度和频率等参数，以确定是否触发报警。
4. 报警触发：当红外线报警器接收到具有特定强度和频率的红外信号时，即表明有人体或其他物体在特定区域活动。
此时，报警器会触发报警器内部的警报装置，例如声音警报或发送报警信号给安防中心。
总结来说，红外线报警器通过发射红外线和接收被物体反射的红外线信号，来感知区域内的人体或其他物体的活动情况，从而达到报警的目的。
这种技术被广泛应用于家庭安防、商业场所和公共设施等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外线对射防盗报警器
一、任务与要求：
本设计（论文）课题来源及应达到的目的：
红外线具有隐蔽性，在露天防护的地方设计一束红外线可以方便地检测到是否有人出入。
此类装置设计的要点：其一是能有效判断是否有人员进入；其二是尽可能大地增加防护范围。
当然，系统工作的稳定性和可靠性也是追求的重要指标。
至于报警可采用声光信号。
本设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：
★查阅防盗报警方面的相关资料，了解此方面的发展状况；
★掌握红外发送与接收技术；
★采用脉冲式发射以尽量增加作用范围；
★考虑抗干扰措施；
★采用合理的声光报警方案；
★设计、实现该系统；
★撰写设计报告。
二、分析
此类设计的要点在于红外线信号的发射与接收部分，由于目在市场上常用的红外线发射器件和接收器件都具有频率选择性，因此要想得到较好的传输距离和稳定的性能，必须将驱动红外线发射管工作的振荡电路频率调整在红外发射器件的工作频率附近，现大部分产品的频率为38KHz，我们在设计该电路时，也是让其555电路组成的振荡器工作在38KHz附近。
至于接收电路，作为报警工作的话，没有像红外线通讯那样要精确地还原出发射端发射的每一个数据，因此相对来说，要求可以放宽一些，设计时可以通过低通滤波，加倍压整流等措施，将发射的红外线信号转变成用于控制的直流控制电压，可以理解为：当有红外线信号收到时输出一个高电平信号，如果有人阻断了红外线信号，输出一个低电平信号，后续电路通过这个低电平信号启动报警。
从实际的效果来看，报警信号必带有锁存功能，即当有人进入设防区域后报警信号就被锁住即使人离开，报警也将继续，直到人为的按动复位键才停止报警。
三、原理图
555电路作为发射振荡器方案电路图
采用分立元件作为发射振荡器电路图以下是我们制作好的红外线报警器实物照片：。
