科华UPS电源维护操作手册
KR~KR系列不间断电源用户手册V中文
K R~K R系列不间断电源用户手册V中文Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】不间断电源UPSKR系列（1~3KVA）KR Series（1-3KVA）使用手册User’s Manual前言感谢您使用科华UPS产品。
本手册适用于KR1000/KR2000/KR3000三个系列的UPS产品。
由于UPS设备存在能危及人生安全的高电压，请在安装、使用设备前查阅本手册的相关内容。
声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。
如需查询产品的更新情况，请联系当地办事处或分销商。
目录第一章设备概述1.1简介KR1000、KR2000、KR3000系列不间断电源是全高频、纯在线式、智能化UPS。
是文件服务器、企业服务器、中心服务器、微机、集线器、电信系统、数据中心、医疗设备及其他要求高质量电源保护的理想电源保障。
可广泛应用于邮电、金融、网络、证券、铁路等众多关键业务领域。
KR1000、KR2000、KR3000系列不间断电源为单相交流输入，单相交流输出。
每个系列有标准延时机型和长延时机型两种产品。
1.2型号含义说明UPS产品设备型号含义如图1-1所示，其中的标称输出容量项“1000”表示输出容量为1kVA，“3000”表示输出容量为3kVA等。
型号最后有“L”字符的代表该机型为长延时机型，无“L”的表示该机型为标准延时机型。
长延时机型输出功率KR系列在线式UPS图1-1 KR系列型号说明1.3性能指标KR1000/KR2000/KR3000系列UPS的主要性能指标如表1-1所示。
表1-1 UPS主要性能指标1.4主要功能及特点1．智能型RS232通讯功能：通过RS232标准数据接口和UPS电源管理软件，可实现计算机和UPS间的三遥功能，由计算机监视UPS的运行和电气参数，并实现远程开关机功能，同时还支持SNMP网络适配器（外置，通过RS232口与UPS连接），可使UPS直接成为网上新成员。
kr1~kr3系列不间断电源用户手册v1.(中文)
它
特
性
备用时间
10分钟
长延时
任意配置
10分钟
长延时
任意配置
8分钟
长延时
任意配置
充电恢复时间
<10小时（标准延时机型）
通讯介面
RS232接口支持UPS电源管理软件及SNMP通讯协议
面板显示
LED显示UPS的运行状况
报警功能
电池低压，市电异常，UPS故障
保护功能
电池欠压保护、过载保护、短路保护、过温保护
三.1.2
环境温度：0℃～+40℃；
相对湿度：0%RH～95%RH，无冷凝；
冷却方式：风冷；
海拔高度：符合GB/T 7260.3-2003规定；
垂直度：无震动且垂直倾斜度不超过5º；
三.2
设备安装时，应将设备运至安装现场再拆除外包装。UPS设备和配件（电池等）包装均为纸箱和/或木箱。按照装箱清单核对UPS设备和配件是否正确。
5．低市电投入电压：采用独立的快速检测技术，电池即使在市电下限160V时，仍不放电，因而市电状态时全部输出能量取自电网，保证电池时刻处于100%储能状态，同时减少电池放电次数，延长寿命。
一.5
在操作、维修时须遵守下述的一般性安全预防措施。
1．勿拆下盖子。本系统仅能由专业的维修人员予以维护修理。
2．保护性接地端子须确实接到大地端。
KR1000、KR2000、KR3000系列不间断电源为单相交流输入，单相交流输出。每个系列有标准延时机型和长延时机型两种产品。
一.2
UPS产品设备型号含义如图1-1所示，其中的标称输出容量项“1000”表示输出容量为1kVA，“3000”表示输出容量为3kVA等。型号最后有“L”字符的代表该机型为长延时机型，无“L”的表示该机型为标准延时机型。
科华UPS电源维护操作手册
（1）输入交流与输出直流完全隔离。
（2）完全恒流限压充电器。
（3）具有均充、浮充自动转换、温度补偿、输入市电过压保护和风机自动管理等功能。
第二章UPS设备工作原理和技术指标
一、GU1000、GU1500系列UPS基本工作原理
UPS的输入、输出接线接触不良或接错。接错可能有：接线松动、UPS输出与市电短接、输出零火线短接、两台UPS的输出短接、一台UPS的输出接到另一台UPS的输入端。
纠正出错之处。
按面板红色按钮
启动正常，怀疑市电没有接入或充电器异常。
可测量UPS的输入接线端子及充电电压。必要时联系科华公司服务。
启动失败，则UPS故障
（6）DK隔离二极管：将电池组与直流主回路联接在一起。DK二极管开关的主要优点是没有开关切换间断时间。
3、GU1000、GU1500系列UPS工作过程
当市电正常时，DC-AC逆变器由市电整流回路提供能量，输出稳定的220Vac交流电压，同时充电器对电池组充电。当任何时候市电欠压或突然掉电，使得整流回路上的电压低于电池组端电压时，则由电池组通过DK隔离二极管开关向直流回路馈送电能。DC-AC逆变器直流供电电压可工作在约60Vdc～180Vdc这样宽的范围，因而允许市电输入150～310Vac，从电网供电到电池供电没有切换时间。当电池能量即将耗尽时，UPS发出告警信号，并在电池放电下限点停止逆变器工作，并自动立即断开电池组，UPS处于等待启动状态，当市电恢复正常时，UPS会自动重新开机启动，并对电池组充电。UPS还具有过载保护功能，当发生超载（110%额定负载）时，转到旁路状态，并在负载恢复正常时自动返回。当发生严重超载（超过150%额定负载）时，UPS立即停止逆变输出并转到旁路状态，此时前面空气开关也可能跳闸。消除故障后，只要合上开关，重新开机即开始恢复工作。
KR1000~KR3000系列不间断电源用户手册V1.0(中文)
二.1.2
KR2000与KR2000L的主机的前、后面板结构如图2-3所示。其中后面板的空气开关由市电输入空气开关和蓄电池空气开关组成，靠上面的空气开关为蓄电池空气开关，靠下面的空气开关为市电输入空气开关。输入和输出均采用插座接线方式。
（前面板）（后面）
图2-3 KR2000系列前面板、后面板结构
二.1.3
KR3000与KR3000L的主机的前、后面板结构如图2-4所示。其中后面板的空气开关由市电输入空气开关和蓄电池空气开关组成，靠上面的空气开关为蓄电池空气开关，靠下面的空气开关为交流输入空气开关。输入接线排和输出接线排各有三个接线端子，从左到右（后视）依次为地线（GND）、零线（N）和火线（L）。
其
它
特
性
备用时间
10分钟
长延时
任意配置
10分钟
长延时
任意配置
8分钟
长延时
任意配置
充电恢复时间
<10小时（标准延时机型）
通讯介面
RS232接口支持UPS电源管理软件及SNMP通讯协议
面板显示
LED显示UPS的运行状况
报警功能
电池低压，市电异常，UPS故障
保护功能
电池欠压保护、过载保护、短路保护、过温保护
第二章
二.1
二.1.1
KR1000与KR1000L的主机前、后面板结构如图2-1所示。
（前面板）（后面板）
图2-1 KR1000系列前面板、后面板结构
KR1000系列的前面板上部分为运行状态指示灯和开关机按钮，如图2-2所示。KR2000，KR3000系列的面板状态指示灯与开关按钮的外形也与图2-2相同。其中运行状态指示灯包含：市电灯（LINE）、旁路灯（BYPASS）、逆变灯（INVERTER）、电池状态灯（BATTERY）、负载状态灯（LOAD）、故障灯（FAULT）。其中负载状态灯与电池状态灯各由四个指示灯组成，每个灯表示总容量的25%。
UPS操作维护手册

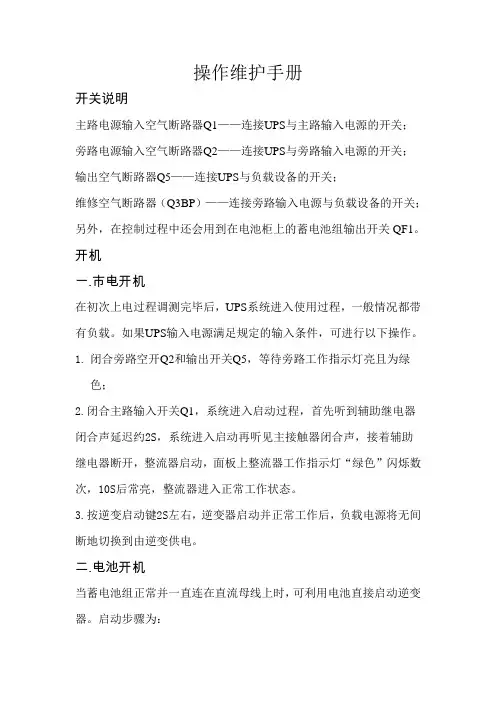

操作维护手册开关说明主路电源输入空气断路器Q1——连接UPS与主路输入电源的开关；旁路电源输入空气断路器Q2——连接UPS与旁路输入电源的开关；输出空气断路器Q5——连接UPS与负载设备的开关；维修空气断路器（Q3BP）——连接旁路输入电源与负载设备的开关；另外，在控制过程中还会用到在电池柜上的蓄电池组输出开关QF1。
开机一.市电开机在初次上电过程调测完毕后，UPS系统进入使用过程，一般情况都带有负载。
如果UPS输入电源满足规定的输入条件，可进行以下操作。
1.闭合旁路空开Q2和输出开关Q5，等待旁路工作指示灯亮且为绿色；2.闭合主路输入开关Q1，系统进入启动过程，首先听到辅助继电器闭合声延迟约2S，系统进入启动再听见主接触器闭合声，接着辅助继电器断开，整流器启动，面板上整流器工作指示灯“绿色”闪烁数次，10S后常亮，整流器进入正常工作状态。
3.按逆变启动键2S左右，逆变器启动并正常工作后，负载电源将无间断地切换到由逆变供电。
二.电池开机当蓄电池组正常并一直连在直流母线上时，可利用电池直接启动逆变器。
启动步骤为：按住操作面板上的“启动”按钮持续2s以上，当面板上逆变器工作指示灯呈“绿色”后，闭合输出空开Q5，逆变器向负载供电，此时，电池灯和负载灯及逆变器工作指示灯呈“绿色”。
关机一.正常工作模式下关机UPS系统进行定期检修或退出使用，从正常工作模式下进行关机过程如下：1、按面板上的“逆变停机”按钮2S以上，关闭逆变器，系统转旁路供电；2、依次断开输入开关Q1、电池柜内的电池开关QF1；这时负载由旁路供电，如果不需要再向负载供电，直接断开Q2、Q5；如果要对负载维持供电，UPS内部需断电维修，可继续以下操作。
3、合上内部维修旁路开关Q3BP；4、依次断开旁路开关Q2、输出开关Q5；此时用户负载完全依赖UPS内部维修旁路供电；再过8分钟，待UPS内部直流母线电容放电完毕后即可进行一般的检修或维修工作。
UPS操作维护说明

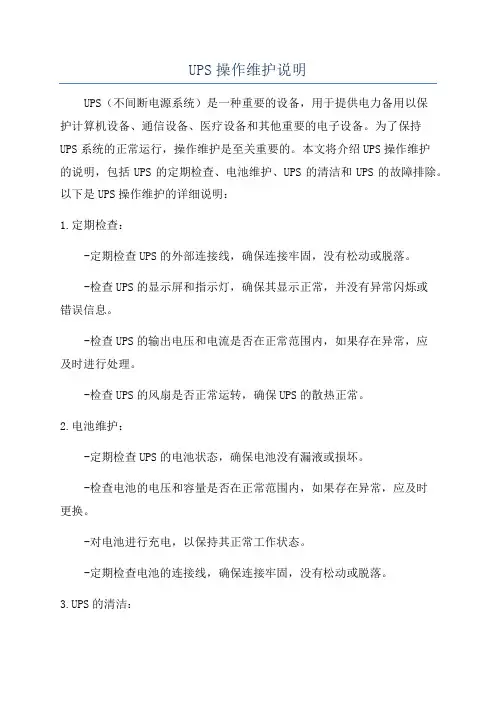

UPS操作维护说明UPS（不间断电源系统）是一种重要的设备，用于提供电力备用以保护计算机设备、通信设备、医疗设备和其他重要的电子设备。
为了保持UPS系统的正常运行，操作维护是至关重要的。
本文将介绍UPS操作维护的说明，包括UPS的定期检查、电池维护、UPS的清洁和UPS的故障排除。
以下是UPS操作维护的详细说明：1.定期检查：-定期检查UPS的外部连接线，确保连接牢固，没有松动或脱落。
-检查UPS的显示屏和指示灯，确保其显示正常，并没有异常闪烁或错误信息。
-检查UPS的输出电压和电流是否在正常范围内，如果存在异常，应及时进行处理。
-检查UPS的风扇是否正常运转，确保UPS的散热正常。
2.电池维护：-定期检查UPS的电池状态，确保电池没有漏液或损坏。
-检查电池的电压和容量是否在正常范围内，如果存在异常，应及时更换。
-对电池进行充电，以保持其正常工作状态。
-定期检查电池的连接线，确保连接牢固，没有松动或脱落。
3.UPS的清洁：-定期清洁UPS的外壳，可以使用干布擦拭，避免使用含有酸碱的清洁剂。
-清除UPS的通风口上的灰尘和杂物，保持通风顺畅。
-定期检查UPS内部的清洁，确保没有灰尘或杂物阻塞散热器。
4.UPS的故障排除：-如果UPS的显示屏或指示灯出现错误信息或闪烁，应及时查看UPS 操作手册进行故障排除。
-如果UPS的电池容量明显下降或无法工作，应及时更换电池，避免对设备造成影响。
总结：UPS的操作维护对于保持设备的正常工作非常重要。
通过定期检查、电池维护、清洁和故障排除，可以确保UPS系统的长期可靠运行。
用户应定期进行UPS的操作维护，并遵循供应商的操作手册和建议，以保护他们的设备免受潜在的风险和故障。
ups备份电源维护手册
ups备份电源维护手册UPS备份电源维护手册目录1. 简介2. 维护指南- 定期检查UPS设备- 清洁UPS设备- 保持UPS设备通风- 定期检查电池3. 故障排除- 常见故障- 故障排查步骤4. 维护记录1. 简介本维护手册旨在提供UPS备份电源的维护指南，帮助用户保持UPS设备的正常工作和延长设备的寿命。
2. 维护指南定期检查UPS设备定期检查UPS设备对于发现潜在问题和提前预防故障非常重要。
以下是一些建议的检查事项：- 检查UPS设备是否连接稳定，没有松动的电缆或插头；- 确认UPS设备的电源线是否插入可靠的电源插座；- 检查UPS设备是否有任何异常噪音或异味。
清洁UPS设备保持UPS设备的清洁有助于提高设备的散热效果和延长其寿命。
以下是一些建议的清洁步骤：- 使用干净、柔软的布或气体清洁剂轻轻擦拭UPS设备外壳；- 避免使用含有酸、碱或溶剂的清洁剂。
保持UPS设备通风UPS设备需要通风良好才能保持其正常运行。
以下是一些保持通风的建议：- 确保UPS设备周围有足够的空间，不要堆放杂物或阻挡通风口；- 避免将其他设备放置在UPS设备的上方，以免影响其通风效果。
定期检查电池电池是UPS设备的关键组件，需要定期检查和维护。
以下是一些建议的检查步骤：- 检查电池是否有任何可见的损坏或渗漏；- 观察电池充电指示灯，确保充电正常；- 定期进行电池测试，确认其可靠性和容量。
3. 故障排除常见故障常见的UPS故障可能包括电源故障、电池故障、过载等。
如果发现以下问题，可能需要进一步的故障排查：- UPS设备没有输出电力；- UPS设备的报警指示灯亮起；- UPS设备无法正常充电。
故障排查步骤以下是一些常见故障的排查步骤：1. 检查UPS设备是否连接正常，电源线是否插入可靠的电源插座；2. 检查电池是否正常连接和充电；3. 检查UPS设备的保险丝是否损坏；4. 如果问题仍然存在，建议联系专业技术人员进行故障排查和维修。
UPS及电池使用维护手册
UPS及蓄电池使用维护手册UPS使用注意事项UPS注意事项1。
UPS的使用环境应注意通风良好，利于散热.并保持环境的清洁。
2. UPS输出插座应明确标识，请勿加入无关负载或短路.3。
切勿带感性负载,较适合计算机类弱感性负载配带，不能插接过多的票据打印机复印机、激光打印机、电动卷帘门、空调等强感性负载以免造成损坏。
4。
若用户在市电停电期间使用发电机供电，应保证发电机功率大于两倍UPS额定功率。
必须在发电机启动稳定后才能接入UPS。
5。
开启UPS负载时,一般遵循先大后小的原则.6。
UPS输出负载控制在60％左右为最佳，可靠性最好。
蓄电池使用的注意事项1. 建议电池在+5℃～+30℃（最好25℃）温度条件下使用，高温会缩短寿命，低温容量降低;2。
不同品牌、不同容量、不同新旧的电池严禁混合使用;3。
电池使用中会产生氢气,所以要远离火源，保持通风,防止爆炸；蓄电池及充电1. 当蓄电池电量不足时启动UPS自动充电，电量充满后处于浮充状态，通过电量指示灯观察充电是否充满.2. 电池供应时间与负载使用率有关.3. 如欲延长供电时间，请找专业人员并联电池组，勿自行加装，以免发生危险。
4。
电池请保持满电位，以延长寿命。
5。
UPS内有高压电及电子件,非技术人员请勿打开机器,以免发生危险。
UPS开机1.在初次送电过程调测完毕后，UPS系统进入使用过程，一般情况都带有负载。
如果UPS输入电源满足规定的输入条件，可进行以下操作。
一般UPS必须有交流输入才能开机。
2.安装准备工作完成，输入电源到达UPS机柜的输入端；3.闭合旁路空开和输出开关，等待旁路工作指示灯亮且为黄色；4.闭合主路输入开关；5.启动闭合电池输出开关，一些UPS需先开启电池开关，否则UPS机头会检测不到蓄电池进行报警。
6.负载电源将无间断地切换到由逆变供电.UPS关机UPS系统进行关机过程如下：1.关闭负载;2.关闭UPS控制按钮转至旁路；3.依次断开输入开关，电池柜内的电池开关。
