桥梁下部结构
桥梁上下部结构划分
桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。
1、下部结构：首先是基础,包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。
桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等)，一般施工顺序是:重力式：桥台基础—-前、侧墙——台帽——支座垫石；轻型桥台：桩基—-承台——台身—-台帽、耳背墙—-支座垫石。
桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基—-桩系梁(若墩不高时可能没有）—-墩身--墩系梁（若墩不高时可能没有）——盖梁—-支座垫石；有承台情况下，桩基-—承台——墩身——盖梁-—支座垫石。
2、上部结构根据施工方法不同而有差别:预制构件:(如存在体现转换，即先简支后变结构连续情况）架设预制梁-—现浇墩顶连续段——张拉负弯矩预应力索—-设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等;如是简支结构，只需架设预制梁就行了.现浇构件：与桥梁规模，施工工艺(满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）:搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼-—现浇混凝土—-张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。
桥面连续——桥面铺装--人行道板(若存在人行道)——桥面排水-—护栏——伸缩缝,桥台搭板系梁:分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。
盖梁：分为桥墩盖梁和桥台盖梁,是在墩台顶部，起搁置主梁的作用.箱梁:梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。
桥台:位于桥梁两端，与道路相接.墩台：指桥墩和桥台。
台帽和墩帽:跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。
桥梁上下部结构划分
桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。
1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。
桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。
桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。
2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。
现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。
桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。
盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。
箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。
桥台：位于桥梁两端，与道路相接。
墩台：指桥墩和桥台。
台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。
桥梁下部结构施工培训教材
桥梁下部结构设计原则
安全性：确保桥 梁结构在正常使 用和极端条件下 的安全性
耐久性：保证桥 梁结构在长期使 用中保持良好的 性能和外观
经济性：在满足 安全和耐久性的 前提下，尽量降 低工程造价
美观性：桥梁结 构设计应考虑与 周围环境的协调 和美观性
施工前准备
章节副标题
施工图纸审核
审核目的：确保 施工图纸的准确 性和完整性
数据分析：对监测数 据进行分析，判断桥 梁下部结构的稳定性 和安全性
预警系统：当监测数 据超过预设阈值时， 发出预警信号，提醒 施工人员采取措施
反馈调整：根据监测 数据和预警信号，调 整施工方案和施工工 艺，确保桥梁下部结 构的质量和安全。
施工检测方法
目测法：通过肉 眼观察，判断施 工质量
仪器检测法：使 用专业仪器，如 激光测距仪、超 声波检测仪等， 进行精确测量
THEME TEMPLATE
20XX/01/01
桥梁下部结构 施工培训教材
单击此处添加副标题
汇报人：
目录
CONTENTS
桥梁下部结构概述 施工前准备
基础工程施工 桥墩施工 桥台施工
施工监控与检测
桥梁下部结构概述
章节副标题
桥梁下部结构组成
桥墩：支撑桥梁上部结构的基础结构 桥台：连接桥梁两端的支撑结构 基础：支撑桥墩和桥台的地基结构 支座：连接桥梁上部结构和下部结构的连接部件 桥面铺装：铺设在桥梁上部结构上的路面结构 排水系统：排除桥梁下部结构积水的设施
基坑开挖：根据设计 要求，开挖基坑
基础施工：浇筑混凝 土，形成基础
台身施工：浇筑混凝 土，形成台身
台帽施工：浇筑混凝 土，形成台帽
附属设施施工：安装 栏杆、照明等附属设
桥梁施工下部结构
在桥梁下部结构混凝土中植入钢筋，增强新 旧混凝土之间的连接和整体性。
防护与加固效果评估
定期检查
结构监测
定期对桥梁下部结构进行检查，评估防护与 加固措施的有效性。
通过结构健康监测系统，实时监测桥梁下部 结构受力状态和变形情况。
载荷试验
专家评估
对加固后的桥梁下部结构进行载荷试验，验 证加固效果和承载能力。
施工方法及流程
施工方法
根据桥梁下部结构的形式和规模，施工方法可分为现场浇筑法、预制安装法、悬臂施工法等。
流程
桥梁下部结构的施工流程一般包括基础施工、桥墩施工、桥台施工等步骤。其中，基础施工包括地基处理、基坑 开挖、基础浇筑等；桥墩施工包括模板安装、钢筋绑扎、混凝土浇筑等；桥台施工则与桥墩施工类似，但需注意 与路堤的衔接处理。
对高墩施工进行实时监 测，确保施工安全与稳
定性。
04
桥梁下部结构防护与加固
防护措施及应用场景
01
02
03
04
防水涂层
应用于桥梁下部结构表面，防 止水分渗透，保护钢筋不受锈
蚀。
防腐涂料
针对化学腐蚀环境，采用特殊 防腐涂料，延长桥梁使用寿命。
阴极保护
通过电化学方法，防止钢筋锈 蚀，适用于大型桥梁和重要结
运输与安装
将预制构件运输至施工现场，采用吊装设备进行 安装。
现场连接与固定
对预制构件进行现场连接与固定，确保整体稳定 性。
高墩施工技术
爬升模板施工
采用爬升模板进行高墩 施工，提高施工效率。
滑模施工
利用滑模装置进行高墩 混凝土浇筑，确保施工
质量。
翻模施工
采用翻模技术进行高墩 施工，降低施工难度。

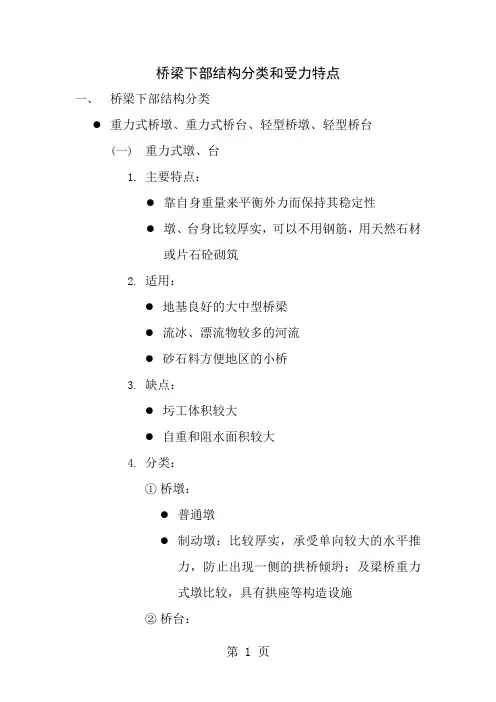

桥梁下部结构的分类和受力特点
桥梁下部结构分类和受力特点一、桥梁下部结构分类●重力式桥墩、重力式桥台、轻型桥墩、轻型桥台(一)重力式墩、台1.主要特点：●靠自身重量来平衡外力而保持其稳定性●墩、台身比较厚实，可以不用钢筋，用天然石材或片石砼砌筑2.适用：●地基良好的大中型桥梁●流冰、漂流物较多的河流●砂石料方便地区的小桥3.缺点：●圬工体积较大●自重和阻水面积较大4.分类：①桥墩：●普通墩●制动墩：比较厚实，承受单向较大的水平推力，防止出现一侧的拱桥倾坍；及梁桥重力式墩比较，具有拱座等构造设施②桥台：●U型桥台是梁桥和拱桥常用的重力式桥台●适用于：填土高度＜8-10m或跨度稍大的桥梁●缺点：桥台体积和自重较大，增加了对地基的要求③注意点：●桥台的两个侧墙之间填土容易积水，结冰后冻胀，使侧墙产生裂缝●宜使用渗水性较好的土夯填并做好台后排水措施(二)轻型墩、台1.梁桥轻型墩、台（1）梁桥轻型桥墩①钢筋砼薄壁桥墩：●施工简便，外形美观，过水性良好●适用于：地基土软弱地区●需耗费立模的木材和一定数量的钢筋②柱式桥墩：●外形美观●圬工体积少，重量较轻③钻孔桩柱式桥墩：●适合多种场合和各种地质条件●通过增大桩径、桩长、用多排桩加建承台等措施，也能适用于更复杂的软弱地质条件以及较大的跨径和较高的桥墩④柔性排架桥墩:●优点：用料省、修建简便、施工速度快●缺点：用钢量大，使用高度和承载能力受到一定限制●适用于：低浅宽滩河流、通航要求低、流速不大的水网地区河流上修建小跨径桥梁时采用（2）梁桥轻型桥台：①设有支撑梁的轻型桥台：●适用于：单跨桥梁，桥孔跨径6-10m，台高＜6m②埋置式桥台：●桥台受的土压力小，桥台的体积相应的减少●由于台前护坡是用片石做表面防护的一种永久性设施，存在被洪水冲毁而使台身裸露的可能●设计时需慎重的验算强度和稳定性●分类：后倾式、肋形埋置式、双柱式、框架式●桩柱式桥台：适合于各种土壤地基；适用范围：桥孔跨径8-20m，填土高度3-5m●填土高度＞5m，宜采用框架式埋置式桥台③钢筋砼薄壁桥台：●适用于：软弱地基●构造和施工比较复杂，钢筋用量较多④加筋土桥台：●适用于：台后路基填土不被冲刷的中、小跨径桥梁，台高3-5m2.拱桥轻型桥墩、台（1）拱桥轻型桥墩：①带三角杆件的单向推力墩：●只在桥不太高的旱地上采用②悬臂式单向推力墩：●适用于两铰双曲拱桥（2）拱桥轻型桥台：●适用于：跨径＜13m的小跨径拱桥和桥台水平位移量很小的情况●工作原理：当桥台受到拱的推力后，发生绕基底形心轴向路堤方向的转动，台后土产生抗力平衡拱的推力，从而使桥台的尺寸较小①八字形桥台：●适合于：桥下需要通车或过水的情况②U字型桥台：●适合于：较小跨径桥梁③背撑式桥台：●适合于：较大跨径的高桥和宽桥④靠背式框架桥台：●适合于：非岩石地基上修建拱桥桥台其他形式桥台：①组合式桥台：●适用于：各种地质条件②空腹式桥台：●适用于：软土地基、河床无冲刷或轻微冲刷、水位变化小的河道上③齿槛式桥台：●适用于：软土地基和路堤较低的中小跨径拱桥二、桥梁下部结构的构造特点及受力特点(一)桥梁下部结构的构造特点1.重力式桥墩：（1）梁桥重力式桥墩：●由墩帽、墩身、基础等组成●墩帽要满足支座布置和局部承压的需要（2）拱桥重力式桥墩：●具有拱座等构造设施●制动墩比普通墩尺寸更厚实，能承受单向较大的水平推力，防止倾坍2.重力式桥台（U形桥台）：●由台帽、背墙、台身（前墙、侧墙）、基础、锥坡等组成●背墙、前墙、侧墙结合成一体，兼有挡土墙和支撑墙的作用3.梁桥轻型桥墩：（1）钢筋砼薄壁桥墩：●圬工体积小、结构轻巧●比重力式桥墩可节约圬工量70%左右（2）柱式桥墩：●由分离的2根或多根立柱（或桩柱）组成●是公路桥梁中采用较多的桥墩形式之一（3）柔性排架桩墩●由单排或双排的钢筋砼桩及钢筋砼盖梁连接而成●主要特点：可以通过一些构造措施，将上部结构传来的水平力（制动力、温度影响力等）传递到全桥的各个柔性墩台，或相邻的刚性墩台上，以减少单个柔性墩所受到的水平力，从而达到减小桩墩截面的目的4.梁桥轻型桥台（1）设有支撑梁的轻型桥台：●台身为直立的薄壁墙●台身两侧有翼墙●在两桥台下部设置支撑梁●上部结构及桥台锚栓连接，构成四铰框架（2）埋置式桥台：●台身埋在锥形护坡中●只露出台帽在外以安置支座及上部结构（3）钢筋砼薄壁桥台：●由扶壁式挡土墙和两侧的薄壁侧墙构成（4）加筋土桥台：●一般由台帽和由竖向面板、拉杆、锚定板、填料共同组合的台身组成5.拱桥轻型桥墩：（1）带三角杆件的单向推力墩：●在普通墩的墩柱上，从两侧对称地增设钢筋砼斜撑和水平拉杆，用来提高抵抗水平推力的能力●为了提高构件的抗裂性，可以采用预应力砼结构（2）悬臂式单向推力墩：●墩柱顶部向两桥跨处伸出悬臂段●当该墩的一侧桥孔遭到破坏，可以通过另一侧拱座上的竖向分力及悬臂长所构成的稳定力矩来平衡拱的水平推力导致的倾覆力矩6.拱桥轻型桥台（1）八字形桥台：●台身由前墙和两侧的八字翼墙构成（2）U字型桥台：●由前墙和平行于行车方向的侧墙组成●桥台侧墙是拱上侧墙的延伸（不同于U形重力式桥台）（3）背撑式桥台：●在八字桥台或U形桥台的前墙背后加一道或几道背撑，稳定性好（4）靠背式框架桥台：●用三角形框架把台帽、前壁、耳墙和设置在不同标高且具有不同斜度的分离式基础连接而成●水平和仰斜的基底能满足施工期间的稳定性，且能合理承受主拱作用力(二)桥梁下部结构的受力特点1.桥梁墩台总的受力特点：●承担桥梁上部结构所产生的荷载●并将荷载有效传递给地基基础●起着承上启下作用2.桥墩受力特点：●桥墩为多跨桥梁中的中间支承结构物●承受上部结构产生的竖向力、水平力、弯矩●自然界的风力、流水压力●偶然发生的地震力、冰压力、船只和漂流物的撞击力3.桥台受力特点：●桥台设置在桥梁两端，除支承桥跨结构外，又是衔接两岸接线路堤的构筑物●既能挡土护岸，又能承受台背填土及填土上车辆荷载所产生的附加土侧压力4.桥梁墩台的要求：●自身应有足够的强度、刚度、稳定性●对地基的承载能力、沉降量、基础之间的摩阻力也有一定的要求●避免上述荷载作用下产生危害桥梁整体结构的水平、竖向位移和转角位移5.桥梁墩台受力计算：受力计算时的荷载及其组合应根据可能出现的各种荷载情况进行最不利的荷载组合。

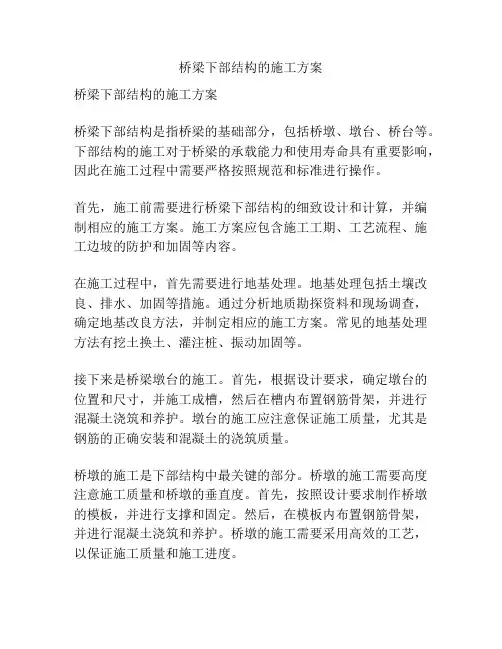

桥梁下部结构的施工方案
桥梁下部结构的施工方案
桥梁下部结构的施工方案
桥梁下部结构是指桥梁的基础部分，包括桥墩、墩台、桥台等。
下部结构的施工对于桥梁的承载能力和使用寿命具有重要影响，因此在施工过程中需要严格按照规范和标准进行操作。
首先，施工前需要进行桥梁下部结构的细致设计和计算，并编制相应的施工方案。
施工方案应包含施工工期、工艺流程、施工边坡的防护和加固等内容。
在施工过程中，首先需要进行地基处理。
地基处理包括土壤改良、排水、加固等措施。
通过分析地质勘探资料和现场调查，确定地基改良方法，并制定相应的施工方案。
常见的地基处理方法有挖土换土、灌注桩、振动加固等。
接下来是桥梁墩台的施工。
首先，根据设计要求，确定墩台的位置和尺寸，并施工成槽，然后在槽内布置钢筋骨架，并进行混凝土浇筑和养护。
墩台的施工应注意保证施工质量，尤其是钢筋的正确安装和混凝土的浇筑质量。
桥墩的施工是下部结构中最关键的部分。
桥墩的施工需要高度注意施工质量和桥墩的垂直度。
首先，按照设计要求制作桥墩的模板，并进行支撑和固定。
然后，在模板内布置钢筋骨架，并进行混凝土浇筑和养护。
桥墩的施工需要采用高效的工艺，以保证施工质量和施工进度。
最后是桥梁桥台的施工。
桥台的施工包括基础、超高立柱和拉杆锚杆的施工。
在施工过程中，需要根据设计要求进行浇筑和固定。
总之，桥梁下部结构的施工方案需要根据具体情况进行设计和调整。
施工过程中需要保证施工质量，合理安排施工工艺流程，保证施工进度。
只有这样，才能确保桥梁的使用寿命和承载能力。
桥梁下部结构安全技术交底
桥梁下部结构安全技术交底前言桥梁是交通运输建设中不可或缺的重要组成部分。
它们为我们的生活、工作和经济发展提供了必要的基础设施。
在桥梁的设计、建造和维护过程中，下部结构安全至关重要。
为了确保桥梁下部结构的安全性，本文将介绍桥梁下部结构的定义、构成、设计与施工过程中可能遇到的问题及其解决方法。
桥梁下部结构的定义及构成桥梁下部结构是指桥梁构件中的地基设施、墩、墩顶梁、护底、桥台和桥基部分。
这些构件承载着桥梁上部结构的自重和外力荷载，并能将荷载传递至地基，使桥梁稳定地支撑在河流、海洋、谷地或公路上。
桥梁下部结构主要由以下构件组成：地基设施地基设施是桥梁下部结构的最基本组成部分，它承载着整个桥梁的重量和荷载，并将桥梁荷载传递至地基土壤。
地基设施通常由浅基础和深基础组成。
浅基础包括桥基础、桥台基础和墩基础。
深基础包括灌注桩、钻孔灌注桩和直立式桩。
墩和墩顶梁桥墩是桥梁下部结构的竖向支撑结构，通常由柱、墩帽、墩顶梁和基础组成。
墩顶梁是连通桥墩之间的结构，它的作用是加强墩与墩之间的连接，同时承受桥梁上部结构的荷载和水平力。
护底护底作为桥梁下部结构的一部分，主要是对桥墩和桥台下部的保护。
同时，它还能够将河流的涌浪和漂浮物阻挡在外，减小水流的水力作用。
桥台和桥基桥台和桥基是桥梁下部结构横向梁桥的主要构件，承担着桥梁上部结构的荷载传递和分布功能，将荷载传递至地基，稳定地支撑起桥梁。
桥台和桥基的地基和斜撑构成了整个桥梁下部结构的侧向稳定体系。
桥梁下部结构的设计和施工注意事项在桥梁下部结构的设计与施工过程中，需要考虑到许多问题。
这里我们列举了一些需要注意的事项：设计要点1.桥梁的下部结构设计必须满足所有的结构要求和安全要求。
2.桥梁地基、桥台及墩柱的设置要考虑到河道的流量、水流速度、地质环境和荷载要求等因素。
3.墩基底面不宜过高或过低，应该尽量平稳，避免造成不均匀沉降。
4.护底应根据水流的流速和涌浪大小来设计和设置，以防止漂浮物的冲击和损坏。
桥梁下部结构质量保障措施
桥梁下部结构质量保障措施桥梁下部结构是指承载桥梁荷载并将荷载传递到地基下方的构件，包括桥台、墩台、支座、桥墩等。
为了确保桥梁下部结构的质量和安全性，需要采取一系列的质量保障措施，涵盖设计、施工、监测等各个环节。
本文将详细介绍桥梁下部结构质量保障措施，以确保桥梁的稳定性和耐久性。
一、设计阶段的质量保障措施1. 桩基设计：桥梁下部结构的质量保障始于桩基的设计。
在设计阶段需要根据地质勘察的结果，确定桥梁基础的类型、数量和布置。
同时，要根据桥梁的荷载参数和地质条件，合理选用桥梁基础的尺寸和承载力。
2. 钢筋混凝土结构设计：桥梁下部结构一般采用钢筋混凝土结构，设计阶段需严格按照相关规范和设计标准进行设计。
设计人员应确保结构的合理性和完整性，包括桥台、墩台、桥墩等各个部分的尺寸、定位、布置和钢筋配筋等。
3. 防止滑坡和冲刷设计：桥梁下部结构常常会受到滑坡和冲刷等地质灾害的影响，设计阶段需要考虑这些因素。
通过对地质条件的分析和对土石质量的评估，确定合理的防护措施，包括护坡、防滑桩、排水系统等，以保证下部结构的稳定性。
二、施工阶段的质量保障措施1. 施工组织设计：在施工阶段，需要根据具体的桥梁下部结构，制定详细的施工组织设计方案。
该方案应包括施工工艺、施工顺序、施工机械和设备的选用等内容，以确保施工质量和进度。
2. 施工过程控制：施工过程中，要对桥梁下部结构的施工进行监控和控制，包括土方开挖、混凝土浇筑、钢筋安装等环节。
通过严格的施工工序和质量检查，确保施工的准确性和质量。
3. 施工质量验收：施工完成后，需要进行施工质量验收。
验收内容包括下部结构的准确性、承载力等指标的检测和验证。
同时还需要对施工材料的质量进行检验，以确保施工质量符合设计要求。
三、监测阶段的质量保障措施1. 定期巡检：桥梁下部结构的质量保障需要定期进行巡检。
巡检内容包括桥梁结构的可见部分和隐蔽部分、基础的变形和沉降情况等。
通过定期巡检，及时发现和处理可能存在的质量问题，确保桥梁的运行安全。
桥梁下部结构类型
桥梁下部结构类型
桥梁是连接两个地点的重要交通工具，而桥梁的下部结构则是桥梁的支撑和稳定的基础。
桥梁下部结构类型有很多种，下面我们来一一介绍。
1. 桥墩式下部结构
桥墩式下部结构是最常见的一种，它是由多个桥墩组成的。
桥墩是一种垂直于地面的结构，它可以承受桥梁上部结构的重量，并将其传递到地面。
桥墩式下部结构适用于大型桥梁，因为它可以提供更大的支撑力和稳定性。
2. 基础式下部结构
基础式下部结构是一种直接将桥梁上部结构支撑在地面上的结构。
它通常用于小型桥梁，因为它不需要大量的支撑力和稳定性。
基础式下部结构可以是混凝土基础或钢筋混凝土基础。
3. 悬臂式下部结构
悬臂式下部结构是一种将桥梁上部结构悬挂在桥墩上的结构。
它通常用于跨越较宽的河流或峡谷。
悬臂式下部结构可以提供更大的支撑力和稳定性，但它需要更多的材料和工程。
4. 桁架式下部结构
桁架式下部结构是一种将桥梁上部结构支撑在桁架上的结构。
桁架是由多个钢管或钢板组成的结构，它可以提供更大的支撑力和稳定性。
桁架式下部结构通常用于跨越较宽的河流或峡谷。
5. 悬索式下部结构
悬索式下部结构是一种将桥梁上部结构悬挂在悬索上的结构。
悬索是由多个钢缆组成的结构，它可以提供更大的支撑力和稳定性。
悬索式下部结构通常用于跨越非常宽的河流或峡谷。
桥梁下部结构类型有很多种，每种类型都有其适用的场合。
在设计桥梁时，需要根据实际情况选择合适的下部结构类型，以确保桥梁的安全和稳定。
《桥梁下部结构》课件
常见病害及处理方法
裂缝
对于发现的裂缝，应进行 灌浆或封闭处理，防止裂 缝扩大。
锈蚀
对锈蚀部位进行除锈、涂 装，提高防腐蚀能力。
支座损坏
更换损坏的支座，保持桥 梁上部结构和下部结构的 稳定性。
加固方法及案例分析
1
增大截面加固法
通过增加下部结构的截面面积，提高其 承载能力。案例分析：某大桥采用增大 截面法加固桥墩，提高了桥墩的稳定性 。
4 验收管理
选用优质材料，确保混凝土强度、耐久性等指标符合要 求。
05
桥梁下部结构维护与加固
维护保养
日常检查
定期对桥梁下部结构进行外观检查，确保结 构无裂缝、锈蚀、变形等问题。
清洁保养
定期清除桥梁下部结构表面的污垢、杂物， 保持结构整洁，防止腐蚀。
排水设施维护
定期检查排水设施是否畅通，防止积水对下 部结构造成损害。
关注新技术与新材料
随着科技的发展，不断有新的技术和材料应用于桥梁工程 领域。学习者应关注这些新技术和材料，了解其在桥梁下 部结构设计、施工和维护方面的应用。
未来发展趋势
01
智能化技术的应用
随着智能化技术的发展，未来桥梁工程将更加注重智能化技术的应用，
如智能化设计、施工监测等，以提高桥梁工程的安全性和效率。
桥梁下部结构类型
桥梁下部结构设计
介绍了常见的桥梁下部结构类型，如重力 式桥墩、桩基桥墩等，以及各自的特点和 应用场景。
讲解了如何根据桥梁跨度、荷载等参数进 行下部结构设计，包括基础设计、桥墩设 计等。
桥梁下部结构施工
桥梁下部结构维护与加固
介绍了桥梁下部结构的施工方法和技术， 包括基础施工、桥墩施工等，以及施工过 程中的质量控制和安全管理。
桥梁施工下部结构
04
施工完成后应及时进行 养护和检查，确保墩台 结构安全稳定。
03
桥梁基础施工
基础类型及特点
扩大基础
直接在桥墩或桥台下扩大基底面积， 以适应地基承载力要求。具有构造简 单、施工方便、造价低廉等优点，适 用于地基承载力较高、变形较小的中 小桥梁。
桩基础
由桩和连接桩顶的承台组成的深基础。 具有承载力高、沉降量小而均匀、能 适应各种复杂地质条件等优点，适用 于地基承载力较低、变形较大的大跨 度桥梁。
降低施工成本
通过优化施工工艺和采用新型材料，可以降低桥梁下部结构的建造成本。
新技术与新工艺的优缺点分析
• 环保和可持续发展：新技术与新工艺注重环保和可持续发 展，减少对环境的影响。
新技术与新工艺的优缺点分析
01
技术成熟度不足
部分新技术与新工艺仍处于试验或推广阶段，技术成熟度有待提高。
02
对施工人员技能要求高
加强安全教育和培训
对施意识和操 作技能。
配备安全防护设施
在施工现场配备必要的安全防护设施，如安全网、安全带、安全帽 等，确保施工人员的安全。
施工现场环保措施
减少施工噪音和振动
采取有效的噪音和振动控制措施，如使用低噪音设备、合理安排 施工时间等，减少对周围环境的影响。
钻孔灌注桩法 利用钻孔机械在地基中钻孔，然后在孔内放置钢筋笼、灌 注混凝土成桩。适用于各种地质条件，尤其适用于河床冲 刷严重或水下施工的桥梁。
沉井法 在地面或河床制作沉井，然后在井内挖土使其下沉到设计 标高，再进行封底和填塞井孔。适用于大型桥梁或深水基 础。
基础施工注意事项
施工前应对地质进行详细勘探，了解 地基承载力、地下水位、地质构造等 情况，以便选择合适的基础类型和施 工方法。
桥梁下部结构
桥梁下部结构————————————————————————————————作者：————————————————————————————————日期：桥梁下部结构，涵洞，地下工程内容提要桥梁下部结构，涵洞，地下工程的工程构造重点难点对工程分类、适用、组成、构造要记忆，对构造的要求、特点、应用范围要理解。
地下工程是“了解”内容。
内容讲解三、桥梁下部结构(一)桥桥墩1．实体墩实体桥墩是指桥墩是由一个实体结构组成的，可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。
实体桥墩是由墩帽、墩身和基础组成的。
2．空心桥墩空心桥墩有两种形式，一种基本为上述的实体重力型结构，镂空中心部分。
另一种即采取薄壁钢筋混凝土的空格形墩身。
空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。
空心墩按壁厚分为厚壁与薄壁两种。
空心桥墩在构造尺寸上应符合下列规定：(1)身最小壁厚，对于钢筋混凝土不宜小于30cm，对于素混凝土不宜小于50cm。
(2)墩身内应设横隔板或纵、横隔板。
(3)墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于20cm；例题：空心桥墩在构造尺寸上应符合下列规定：A、墩身最小壁厚，对于素混凝土不宜小于50cm。
B、最小壁厚，对于钢筋混凝土不宜小于30cm，C、墩身最小壁厚，对于钢筋混凝土不宜小于40cm，D、身的通风孔与泄水孔，孔的直径不宜小于20cm；E、身的通风孔与泄水孔，孔的直径不宜小于15cm；答案：ABD3．柱式桥墩柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。
柱式桥墩的墩身沿桥横向常由1-4根立柱组成。
4．柔性墩柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。
典型的柔性墩为柔性排架桩墩，多用在墩台高度5．0。
7．Om，跨径一般不宜超过13 m的中、小型桥梁上。
柔性排架桩墩分单排架和双排架墩。
单排架墩一般适用于高度不超过4．0-5．Om。
桩墩高度大于5．Om时，为避免行车时可能发生的纵向晃动，宜设置双排架墩；5．框架墩框架墩采用压挠和挠曲构件，组成平面框架代替墩身，支承上部结构，必要时可做成双层或更多层的框架支承上部结构。
桥梁下部结构、涵洞
桥梁下部结构、涵洞桥梁下部结构、涵洞导语：同构筑物应单独整理，一座桥、涵、通道作为一个独立单元，上下部结构的编排顺序，一般可按下部结构在前，上部结构在后进行整理，按分项、分部、单位工程划分表的顺序归档。
桥梁下部结构，涵洞, 地下工程内容提要桥梁下部结构，涵洞, 地下工程的工程构造重点难点对工程分类、适用、组成、构造要记忆，对构造的要求、特点、应用范围要理解。
地下工程是“了解”内容。
内容讲解三、桥梁下部结构(一)桥桥墩1.实体墩实体桥墩是指桥墩是由一个实体结构组成的，可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。
实体桥墩是由墩帽、墩身和基础组成的。
2.空心桥墩.空心桥墩有两种形式，一种基本为上述的实体重力型结构，镂空中心部分。
另一种即采取薄壁钢筋混凝土的空格形墩身。
空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。
空心墩按壁厚分为厚壁与薄壁两种。
空心桥墩在构造尺寸上应符合下列规定：(1)身最小壁厚，对于钢筋混凝土不宜小于30cm，对于素混凝土不宜小于50cm。
(2)墩身内应设横隔板或纵、横隔板。
(3)墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于20cm;例题：空心桥墩在构造尺寸上应符合下列规定：A.墩身最小壁厚，对于素混凝土不宜小于50cm。
B.最小壁厚，对于钢筋混凝土不宜小于30cm，C.墩身最小壁厚，对于钢筋混凝土不宜小于40cm，D.身的通风孔与泄水孔，孔的直径不宜小于20cm;E.身的通风孔与泄水孔，孔的直径不宜小于15cm;答案：ABD3.柱式桥墩柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。
柱式桥墩的墩身沿桥横向常由1-4根立柱组成。
4.柔性墩.柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。
典型的柔性墩为柔性排架桩墩，多用在墩台高度5.0。
7.Om，跨径一般不宜超过13 m的中、小型桥梁上。
柔性排架桩墩分单排架和双排架墩。
单排架墩一般适用于高度不超过4.0-5.Om。
桥梁下部结构施工方案
桥梁下部结构施工方案桥梁是交通运输的基础设施，它承载了车辆和行人的重量，负责将交通流量进行分担和引导。
桥梁结构主要分为上部结构和下部结构两部分，其中下部结构承受着桥梁的整个重量，并将荷载传递到地基上。
下面将介绍桥梁下部结构的施工方案。
下部结构主要包括桥墩、桥台和基础三个部分。
桥墩是桥梁的主要支撑构件，承受着车辆荷载的作用力，并将作用力传递到桥台和地基上。
桥台位于桥墩的上方，是桥面板和桥墩之间的横向支撑构件。
基础则是桥墩和桥台的基座，通过基础承受来自桥墩和桥台的荷载，并将其传递到地基上。
下部结构的施工包括桥墩、桥台和基础的施工。
首先是桥墩的施工。
桥墩的施工需要选址确定，然后进行地基处理。
地基处理包括清除杂物、挖掘整平和土方填充等。
然后在地基上设置模板，用于浇筑混凝土桥墩。
桥墩采用混凝土浇筑的方式施工，浇筑时要将浇注口安排在桥墩的边缘位置，以便后续的接缝处理。
桥墩需注意结构的牢固性和准确性，需要根据设计要求和施工规范进行施工。
桥台的施工与桥墩的施工类似。
首先进行地基处理，然后设置模板进行混凝土浇筑。
桥台的施工需要保证其与桥墩之间的横向平整度，以确保桥面板能够平稳连接。
桥台的施工需要注意与桥面板和桥墩之间的接缝处理，以确保结构的完整性和稳定性。
基础的施工是整个下部结构施工的基础，也是最关键的一部分。
基础的施工需要根据设计要求进行地基处理，然后进行基础的浇筑。
基础的施工需要注意基础的深度和尺寸，以及混凝土浇筑的质量和工艺。
基础的施工需要保证其与桥墩和桥台之间的连接牢固性，并能够将作用力传递到地基上。
上述是桥梁下部结构施工的一般方案。
当然，在实际施工过程中，还需根据具体桥梁的设计要求和施工条件进行调整和优化。
施工方案的制定需要考虑施工安全、质量和进度等方面的要求，以确保桥梁下部结构的稳定性和可靠性。
同时，在施工过程中需要严格按照相关规范和要求进行施工，进行质量检查和测试，以确保施工质量达到设计要求。
桥梁下部结构范文
桥梁下部结构范文桥梁是连接两个地方的重要交通设施，它的下部结构是支撑整个桥梁的重要组成部分。
下面将详细介绍桥梁下部结构的构成和作用。
桥梁的下部结构包括桥墩、桥台和基础三个部分。
首先是桥墩。
桥墩是桥梁中最直接承受桥面荷载的部分，它起到了支撑作用。
桥墩一般由混凝土浇筑而成，也有一些特殊情况下会采用钢筋混凝土或钢结构。
桥墩通常呈柱状，其上端可以有不同形状，如方形、圆形、多边形等。
桥墩的截面形状和尺寸会根据桥梁的跨径和道路条件进行设计。
桥墩一般设在河流、湖泊等水体中间，起到了支撑桥梁的作用。
其次是桥台。
桥台是连接桥墩和桥墩之间的结构，它承受桥梁荷载并传递到桥墩上。
桥台也由混凝土构成，一般呈梯形或台形，依据桥墩的布置和桥面的要求进行设计。
桥台上部分设有护栏、盖板等设施，起到了保护桥梁和交通安全的作用。
最后是基础。
桥梁的基础是支撑桥墩和桥台的重要组成部分。
基础分为主体基础和辅助基础。
主体基础指的是桥墩和桥台的基础，它的作用是通过设置承台或承重墙来传递荷载到地基上。
主体基础一般采用深基础，如桩基础、挖孔桩基础等。
辅助基础主要是为了增加桥梁的稳定性而设置的，它包括护岸和护坡等。
辅助基础一般采用浅基础，如地基坑或坡顶护岸等。
桥梁的下部结构的设计应考虑以下几个因素。
首先是荷载。
下部结构应承受桥面荷载的作用，包括自重、车辆荷载和风荷载等，还要考虑冲击荷载和地震作用。
其次是地质条件。
地质条件直接影响桥梁下部结构的稳定性，需要进行地质勘察和分析，确定桥梁下部结构的基础类型。
再次是水文条件。
如果桥梁建在水体上，需要考虑水流的冲击和水位的变化对下部结构的影响。
最后是桥梁的使用寿命和维护成本。
下部结构的设计应考虑桥梁的使用寿命和维护成本，选择经济合理的设计方案。
总之，桥梁的下部结构是连接桥梁上部和地基的重要组成部分，它的设计和施工直接影响到桥梁的稳定性和使用寿命。
为了确保桥梁的安全运行，下部结构的设计需要充分考虑荷载、地质条件、水文条件和维护成本等因素。
桥梁下部结构施工技术
确保桥台的几何尺寸、强度和稳定性符合设计要求。
05
施工质量控制与安全管理
施工质量控制措施
01
02
03
04
施工前准备
确保施工队伍具备相应的资质 和经验，对施工材料进行质量 检查，确保符合设计要求。
施工过程监控
对施工过程进行实时监控，确 保各项施工工艺符合规范要求
，及时纠正偏差。
质量验收
04
大桥下部结构施工实例
大桥基础施工实例
基础类型
根据地质勘察和设计要求，选择合适的基础类型，如扩大基础、 桩基等。
基础施工方法
根据基础类型和地质条件，选择合适的施工方法，如明挖、桩基施 工等。
基础处理
对不良地质条件进行加固处理，以确保基础稳定性和安全性。
大桥桥墩施工实例
1 2
桥墩类型
根据设计要求，选择合适的桥墩类型，如重力式 桥墩、空心桥墩等。
除安全隐患。
应急预案
制定应急预案，建立应 急救援队伍，确保在突 发情况下能够迅速应对
。
环境保护与文明施工
环境保护
合理利用资源，减少能源消耗 ，控制施工噪音、粉尘、废水
的排放，保护生态环境。
文明施工
保持施工现场整洁、有序，减 少对周边居民的影响，树立文 明施工的良好形象。
资源回收
对可回收利用的资源进行分类 回收，提高资源利用效率。
对完成的施工部分进行质量验 收，确保质量合格后再进行下
一道工序。
质量记录与追溯
对施工过程进行详细记录，便 于质量追溯和问题处理。
施工安全保障措施
安全培训
对施工人员进行安全培 训，提高安全意识，掌
握安全操作规程。
安全设施
桥梁下部结构施工方案
桥梁下部结构施工方案一、工程概况这是一座跨越河流的大桥，下部结构主要包括桥墩、桥台和基础。
桥梁全长3.2公里，主桥跨度达到120米，是一座特大桥。
工程地处山区，地质条件复杂，施工难度较大。
二、施工目标1.确保下部结构施工安全、高效、优质。
2.按照设计图纸和施工规范，完成下部结构的施工任务。
3.严格把控施工质量，确保桥梁使用寿命。
三、施工准备1.技术准备：组织技术交底，明确施工要求；编制施工方案，对施工人员进行培训。
2.物资准备：提前采购桥梁下部结构所需的材料、设备，确保施工顺利进行。
3.人员准备：组建施工队伍，明确各岗位职责，加强人员管理。
四、施工方法1.桥墩施工：（1）采用现场浇筑法，先进行桩基施工，再进行桥墩施工。
（2）桥墩模板采用定型钢模板，确保模板安装牢固、平整。
（3）混凝土采用泵送浇筑，保证混凝土的密实度。
2.桥台施工：（1）桥台采用重力式结构，基础采用扩大基础。
（2）桥台施工顺序为：基础施工→台身施工→台帽施工。
（3）台身模板采用定型钢模板，台帽模板采用木模板。
3.基础施工：（1）基础采用扩大基础，施工顺序为：挖孔→浇筑混凝土→养护。
（2）基础混凝土采用现场浇筑，保证混凝土的密实度。
五、施工工艺1.桩基施工：（1）采用旋挖钻机进行桩基成孔，孔径大于设计直径。
（2）桩基钢筋笼制作，采用焊接连接。
（3）桩基混凝土采用泵送浇筑，保证混凝土的密实度。
2.桥墩施工：（1）桥墩模板安装，确保模板安装牢固、平整。
（2）混凝土浇筑，采用泵送浇筑，分层浇筑。
（3）混凝土养护，采用湿养护法，保证混凝土强度。
3.桥台施工：（1）桥台模板安装，确保模板安装牢固、平整。
（2）混凝土浇筑，采用泵送浇筑，分层浇筑。
（3）混凝土养护，采用湿养护法，保证混凝土强度。
六、施工安全1.安全培训：加强施工人员的安全教育，提高安全意识。
2.安全防护：施工现场设置安全防护设施，如安全网、防护栏杆等。
3.安全检查：定期进行安全检查，发现问题及时整改。
桥梁下部结构技术交底
桥梁下部结构技术交底桥梁下部结构是桥梁工程中最为重要的一部分。
它包括桩基、墩台、基础、护岸等主要构件，承受着桥梁上部结构和行车荷载所产生的各种力及其对应反力。
因此，桥梁下部结构的设计、施工及验收是确保桥梁安全、可靠、耐久的关键。
本文将对桥梁下部结构技术进行交底，对其设计、施工及验收进行介绍。
一、桥梁下部结构设计1.基础选型根据地质勘察报告和设计要求，应选用合适的基础形式。
其中，沉井基础是常见的基础形式之一。
它的主要结构包括桩柱、钢筋混凝土结构及吊杆。
在设计中，应优先考虑施工工艺、施工难度等因素。
2.墩台构造墩台是承载桥梁荷载的重要构造，其设计应满足强度、刚度和稳定性要求。
在设计时，应根据桥跨距、桥面宽度、墩台高度等因素的不同，考虑采用不同的墩台形式，如 T 形墩、Y 形墩和矮墩等。
此外，通过合理设置墩台间距、布置桩柱等方式，提高桥梁的承载能力和行车安全性。
3.护岸设置护岸是为防止桥梁被冲毁、保护行车安全而设置的结构。
它应立足于实际情况，根据环境和地形条件，采用不同的结构和材料。
例如，在水流湍急的河道中，可采用钢筋混凝土护岸；在开放型水域中，可采用石头护岸等，以保证桥梁的安全、稳定运行。
二、桥梁下部结构施工1.施工工艺在施工过程中，需遵循规范标准和施工工艺。
首先，应做好施工准备工作，设置严格的安全措施，确保人员和设备的安全；其次，应按照设计要求，进行墩台、桩基、基础等的施工；最后，完成护岸、排水、水准调整等后，进行验收和启用。
2.机械化施工桥梁下部结构施工过程中，可采用机械化施工的方式，以提高工效和施工质量。
如钻孔机、打桩机、混凝土泵车、起重机等设备的应用，极大地提高了施工效率，缩短了施工周期，减少了人工误差，提高了项目质量和安全性。
三、桥梁下部结构验收1.验收标准桥梁下部结构建成后，应进行严格的验收。
其内容主要包括结构尺寸、强度、质量、重量、布置等方面的验收。
同时，还应对安全性、稳定性、可靠性等方面进行评估。
桥梁工程下部的施工(3篇)
第1篇一、桥梁工程下部结构概述桥梁工程下部结构主要包括桥墩、桥台、基础等部分。
这些部分共同构成了桥梁的支撑体系，承担着整个桥梁的荷载。
下部结构的施工质量直接影响到桥梁的使用寿命和安全性。
二、桥梁工程下部结构施工流程1. 设计阶段：在桥梁工程设计阶段，需根据地质条件、荷载要求等因素，确定桥墩、桥台、基础等下部结构的类型、尺寸和材料。
2. 施工准备：在施工前，需做好以下准备工作：（1）场地平整：确保施工场地满足下部结构施工要求；（2）材料准备：按照设计要求，准备所需的各种材料，如钢筋、混凝土、模板等；（3）机械设备：根据施工需求，选择合适的施工机械设备，如挖掘机、混凝土搅拌车、泵车等。
3. 施工阶段：（1）基础施工：根据设计要求，进行桩基或扩大基础施工。
桩基施工包括桩基成孔、清孔、钢筋笼制作与安装、混凝土灌注等环节。
扩大基础施工包括基坑开挖、基底处理、钢筋笼制作与安装、混凝土浇筑等环节。
（2）桥台施工：桥台施工包括桥台基础、桥台身、桥台帽等部分。
桥台基础施工与基础施工类似，桥台身施工包括模板安装、钢筋绑扎、混凝土浇筑等环节。
桥台帽施工主要包括模板安装、钢筋绑扎、混凝土浇筑等环节。
（3）桥墩施工：桥墩施工包括桥墩基础、桥墩身、桥墩帽等部分。
桥墩基础施工与基础施工类似，桥墩身施工包括模板安装、钢筋绑扎、混凝土浇筑等环节。
桥墩帽施工主要包括模板安装、钢筋绑扎、混凝土浇筑等环节。
4. 施工质量控制：（1）钢筋工程：确保钢筋的规格、数量、位置符合设计要求；（2）混凝土工程：控制混凝土的配合比、浇筑速度、振捣密实度等，确保混凝土强度和质量；（3）模板工程：确保模板的尺寸、稳定性、平整度等满足施工要求；（4）施工监测：对下部结构施工过程进行监测，及时发现并解决施工中出现的问题。
5. 施工结束：下部结构施工完成后，进行验收，确保满足设计要求和使用功能。
三、桥梁工程下部结构施工注意事项1. 施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量；2. 注意施工安全，做好安全防护措施；3. 施工过程中，要加强与相关部门的沟通协调，确保施工顺利进行；4. 针对亚热带地区高温、降雨等施工难题，采取有效措施，确保施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁下部结构————————————————————————————————作者: ————————————————————————————————日期：ﻩ桥梁下部结构,涵洞, 地下工程内容提要桥梁下部结构,涵洞，地下工程的工程构造ﻫ重点难点对工程分类、适用、组成、构造要记忆,对构造的要求、特点、应用范围要理解。
地下工程是“了解”内容。
ﻫ内容讲解三、桥梁下部结构(一）桥桥墩１.实体墩实体桥墩是指桥墩是由一个实体结构组成的,可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。
实体桥墩是由墩帽、墩身和基础组成的。
ﻫ２.空心桥墩ﻫ空心桥墩有两种形式，一种基本为上述的实体重力型结构,镂空中心部分。
另一种即采取薄壁钢筋混凝土的空格形墩身。
空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。
空心墩按壁厚分为厚壁与薄壁两种。
空心桥墩在构造尺寸上应符合下列规定：1(ﻫ）身最小壁厚,对于钢筋混凝土不宜小于3０ｃm，对于素混凝土不宜小于50cm。
ﻫ(２）墩身内应设横隔板或纵、横隔板。
（３)墩身周围应设置适当的通风孔与泄水孔,孔的直径不宜小于20ｃm;例题:空心桥墩在构造尺寸上应符合下列规定:Ａ、墩身最小壁厚,对于素混凝土不宜小于５０cm。
B、最小壁厚，对于钢筋混凝土不宜小于30cm，C、墩身最小壁厚，对于钢筋混凝土不宜小于40ｃｍ,ﻫＤ、身的通风孔与泄水孔,孔的直径不宜小于20ｃm;ﻫE、身的通风孔与泄水孔,孔的直径不宜小于1５cm；答案：ABD ﻫ3．柱式桥墩ﻫ柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。
柱式桥墩的墩身沿桥横向常由１-4根立柱组成。
４.柔性墩ﻫ柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台,中墩均为柔性墩。
典型的柔性墩为柔性排架桩墩,多用在墩台高度5.0。
7.Ｏm,跨径一般不宜超过1３m的中、小型桥梁上。
柔性排架桩墩分单排架和双排架墩。
单排架墩一般适用于高度不超过4．0-5．Oｍ。
桩墩高度大于５．Ｏm时,为避免行车时可能发生的纵向晃动,宜设置双排架墩; ﻫ５．框架墩ﻫ框架墩采用压挠和挠曲构件,组成平面框架代替墩身，支承上部结构，必要时可做成双层或更多层的框架支承上部结构。
框架墩是比空心墩更进一步的轻型结构,是以钢筋混凝土或预应力混凝土建成受力体系。
ﻫ(二)桥台按照桥台的形式，可分为以下几种:１.重力式桥台ﻫ重力式桥台主要靠自重来平衡台后的土压力,桥台本身多数由石砌、片石混凝土或混凝土等圬工材料建造，并用就地浇筑的方法施工。
常用的类型有U形桥台、埋置式桥台、八字式和一字式桥台。
埋置式桥台将台身埋置于台前溜坡内，不需要另设冀墙，仅由台帽两端耳墙与路堤衔接。
（1)台帽与背墙。
桥台顶帽由台帽和背墙两部分组成。
ﻫ(２）台身。
实体式桥台台身前后设置斜坡呈梯形截面。
台身顶的长度与宽度应配合台帽。
ﻫ（3）翼墙及耳墙。
了解即可。
2．轻型桥台ﻫ轻型桥台一般由钢筋混凝土材料建造,其特点是用这种结构的抗弯能力来减少圬工体积而使桥台轻型化。
常用的轻型桥台有薄壁轻型桥台和支撑梁轻型桥台。
ﻫ３．框架式桥台ﻫ框架式桥台是一种在横桥向呈框架式结构的桩基础轻型桥台,它所承受的土压力较小，适用于地基承载力较低、台身较高、跨径较大的梁桥。
其构造形式有柱式、肋墙式、半重力式和双排架式、板凳式等。
双(多）柱式一般用于填土高度小于5m的场合；填土高度大于5m时,可采用墙式。
4．组合式桥台ﻫ为使桥台轻型化,桥台本身主要承受桥跨结构传来的竖向力和水平力，而台后的土压力由其他结构来承受,形成组合式的桥台。
(三)墩台基础1．扩大基础这是桥涵墩台常用的基础形式。
它属于直接基础,是将基础底板设在直接承载地基上,来自上部结构的荷载通过基础底板直接传递给承载地基。
2．桩与管柱基础当地基浅层地质较差，持力土层埋藏较深,需要采用深基础才能满足结构物对地基强度、变形和稳定性要求时，可用桩基础。
２0０４考题:当水文地质条件复杂,特别是深水岩面不平且无覆盖层时，桥梁墩台基础宜选用（)。
ﻫＡ.沉井基础B．桩基础C.管柱基础D．扩大基础3.沉井基础桥梁工程常用沉井作为墩台的梁基础。
沉井形式各异,但在构造上均主要由井壁、刃脚、隔墙、井孔、凹槽、封底、填心和盖板等组成。
四、涵洞ﻫ涵洞和桥的区别,按《公路工程技术标准》规定，单孔跨径小于5m，多孔跨径总长小于8m的统称为涵洞；而圆管涵及箱涵则不论孔径大小、孔数多少，都叫作涵洞。
ﻫ(一）涵洞的分类1. 按构造形式不同分类涵洞可分为圆管涵、拱涵、盖板涵、箱涵。
(1)圆管涵。
圆管涵的直径一般为0.5-1.5m。
圆管涵受力情况和适应基础的性能较好,两端仅需设置端墙,不需设置墩台，故圬工数量少,造价低,但低路堤使用受到限制。
ﻫ（2)盖板涵。
盖板涵在结构形式方面有利于在低路堤上使用,当填土较小时可做成明涵。
ﻫ（３)拱涵。
一般超载潜力较大,砌筑技术容易掌握，便于群众修建，是一种普遍采用的涵洞形式。
(4)箱涵。
适用于软土地基,但因施工困难且造价较高，一般较少采用。
例题、砌筑技术容易掌握,超载潜力较大的是[ ]，A、盖板涵ﻫＢ、拱涵C、箱涵Ｄ、圆管涵答案；Ｂ分析；一般超载潜力较大，砌筑技术容易掌握,便于群众修建，是一种普遍采用的涵洞形式。
箱涵适用于软土地基，但因施工困难且造价较高,一般较少采用。
ﻫ2.按洞顶填土情况不同分类涵洞可分为明涵和暗涵。
(1）明涵。
洞顶无填土,适用于低路堤及浅沟渠处。
ﻫ(2)暗涵。
洞顶有填土，且最小填土厚度应大于50cｍ,适用于高路堤及深沟渠处。
3．按建筑材料不同分类涵洞可分为砖涵、石涵、混凝土涵及钢筋混凝土涵等。
4.按水力性能不同分类涵洞可分为无压力式涵洞、半压力式涵洞、压力式涵洞。
ﻫ(1)无压力式涵洞。
水流在涵洞全部长度上保持自由水面。
ﻫ(2)半压力式涵洞。
涵洞进口被水淹没，洞内水全部或一部分为自由面。
(3）压力式涵洞。
涵洞进出口被水淹没,涵洞全长范围内以全部断面泄水。
ﻫ例题、暗涵洞顶最小填土厚度应大于[ ］cmＡ、５0 ﻫB、80 ﻫC、１00D、120ﻫ答案;Ａ分析；暗涵。
洞顶有填土，且最小填土厚度应大于50cm，适用于高路堤及深沟渠处。
200４考题.山区公路跨过山谷的路堤较高,泄洪涵洞埋置较深，根据泄洪流量可选用的泄洪涵洞形式有( )。
ﻫA．明涵ﻫＢ．圆管涵C．盖板涵Ｄ.拱涵E．箱涵(二）涵洞的组成涵洞由洞身、洞口、基础三部分和附属工程组成。
在地面以下，防止沉陷和冲刷的部分称作基础；建筑在基础之上,挡住路基填土，以形成流水孔道的部分称为洞身；设在洞身两端,用以集散水流，保护洞身和路基使之不被水流破坏的建筑物称为洞口，它包括端墙、翼墙、护坡等。
为防止不均匀沉陷,将涵洞全长分为若干段,每段之间以及洞身与端墙之间设置沉降缝,使各段可以独自沉落而互不影响。
例题、涵洞由[ ]和附属工程组成。
ﻫA、洞身ﻫＢ、端墙C、洞口D、基础E、护坡ﻫ答案:A、C、D、ﻫ(三)涵洞的构造1．洞身。
洞身是涵洞的主要部分,它的截面形式有圆形、拱形、矩形(箱形）三大类。
ﻫ为充分发挥洞身截面的泄水能力，有时在涵洞进口处采用提高节. 圆形管涵不采用提高节。
（１)圆管涵。
圆管涵以钢筋混凝土及混凝土管涵最为常见。
钢筋混凝土圆管涵静力工作性能良好，混凝土的用量小,制造简单，移动时也很方便。
一般可分为刚性管涵和四铰式管涵。
1)刚性管涵。
刚性管涵在横截面上构成一个刚性环,圆环厚度随直径大小和填土高度而变。
2)四铰式管涵。
采用四铰式管涵的目的是为了降低圆管的应力，以节约材料。
铰分别布置在最大弯矩处，即涵洞的两侧及涵洞的顶部和底部。
由于四铰式管较刚性管应力减小很多，所以它不仅可以缩小截面尺寸,减少配筋数量,而且可以采用纯混凝土来建造。
ﻫ(２)拱涵。
拱涵的洞身由拱圈、侧墙(墙台)和基础组成。
拱圈形状普遍采用圆弧拱。
ﻫ(3)矩形涵洞。
盖板涵是常用的矩形涵洞,由基础侧墙(涵台）和盖板组成。
ﻫ盖板涵的过水能力较圆管涵大,与同孔径的拱涵相接近，施工期限较拱涵短,但钢材用量比拱涵多，对地基承载力的要求较拱涵低。
因此，在要求通过较大的排洪量,地质条件较差，路堤高度较小的设涵处,常采用盖板涵，且常采用明涵。
ﻫ例题、圆管涵特点［]。
Ａ、圆管涵的直径一般为0.5-1．5m ﻫB、低路堤使用受到限制ﻫC、受力情况和适应基础的性能较好ﻫD、圬工数量少,造价低ﻫE、圆管涵两端不需设置端墙ﻫ2．洞口建筑ﻫ涵洞洞口建筑在洞身两端，连接洞身与路基边坡。
ﻫ(１）涵洞与路线正交的洞口建筑。
涵洞与路线正交时，常用的洞口建筑形式有端墙式、八字式、井口式。
1)端墙式。
端墙式洞口建筑为垂直涵洞轴线的矮墙，用以挡住路堤边坡填土。
构造简单,但泄水能力较小。
ﻫ2)八字式。
八字式洞口除有端墙外,端墙前洞口两侧还有张开成八字形的翼墙。
八字翼墙泄水能力较端墙式洞口好,多用于较大孔径的涵洞。
3）井口式。
当洞身底低于路基边沟(河沟）底时，进口可采用井口式洞口。
水流汇入井内后,再经涵洞排走。
(２）涵洞与路线斜交的洞口建筑。
涵洞与路线斜交时,洞口建筑仍可采用正交涵洞的洞口形式，根据洞口与路基边坡相连的情况不同，有斜洞口和正洞口之分。
但常被采用是斜洞口。
ﻫ３．涵洞的基础涵洞的基础一般采用浅基防护办法,即不允许水流冲刷，只考虑天然地基的承载力。
除石拱涵外，一般将涵洞的基础埋在允许承压应力为200kh以上的天然地基上。
（１)洞身基础。
1)圆管涵基础。
圆管涵基础根据土壤性质、地下水位及冰冻深度等情况，设计为有基及无基两种。
有基涵洞采用混凝土管座。
出入口端墙、翼墙及出入口管节一般都为有基。
有下列情况之一者，不得采用无基：岩石地基外,洞顶填土高度超过5m；最大流量时，涵前积水深度超过２．5ｍ者;经常有水的河沟;沼泽地区;沟底纵坡大于5％。
ﻫ２)拱涵基础。
拱涵基础有整体基础与非整体基础两种。
整体式基础适用于小孔径涵洞;非整体式基础适用于涵洞孔径在２m以上,地基土壤的允许承载力在300kPa及以上、压缩性小的良好土壤（包括密实中砂、粗砂、砾石、坚硬状态的粘土、坚硬砂粘土等)。
不能满足要求时,可采用整体式基础，以便分布压力，也可加深基础或采用桩基。
3ﻫ）盖板涵基础。
盖板涵基础一般都采用整体式基础，当基岩表面接近于涵洞流水槽面标高时,孔径等于或大于2m的盖板涵，可采用分离式基础。
(2)洞口建筑基础。
为防止洞口基底被水淘空而引起涵洞毁坏,进出口应设置洞口铺砌以加固,并在铺砌层末端设置浆砌片石截水墙(垂裙)来保护铺砌部分。
４.沉降缝ﻫ沉降缝端面应整齐、方正，不得交错。
沉降缝应以有弹性和不透水的材料填塞,并应紧密填实。
5.附属工程涵洞的附属工程包括：锥体护坡、河床铺砌、路基边坡铺砌及人工水道等。
第四节地下工程一、地下工程的分类ﻫ（一)按地下工程的用途分类有：地下交通工程、地下人防工程、地下国防工程、地下贮库工程、地下工业工程、地下商业工程、地下居住工程、地下旅游工程、地下宗教工程、地下市政管线工程（二)按地下工程的存在环境及建造方式分类1ﻫ.岩石中的地下工程岩石中的地下工程包括如下三种形式:一是现代城市在岩石中建设的各种地下工程；二是开发地下矿藏、石油而形成的废旧矿井空间加以改造利用而形成的地下工程;三是利用和改造天然溶洞形成的地下工程。
