挤出成型原理及其工艺特性
挤出成型工艺—挤出成型原理(塑料成型加工课件)
二、挤出成型过程
既有混合过 程，也有成 型过程
树脂原料 加热黏流 塑料熔体
助剂
混合过程
加压 挤出连续体
一定规格的 制品
切割 成型连续体
冷却定型
成型过程
以 管 材 挤 出 原料 成型为例
挤出连续体
熔体
定型连续体
制品
三、挤出成型特点
1. 可以连续化生产，生产效率高。 2. 设备自动化程度高，劳动强度低。 3. 生产操作简单，工艺控制容易。 4. 原料适应性强，适用大多数热塑性树脂和少数热固性 树脂。 5. 可生产的产品广泛，同一台挤出机，只要更换不同的 辅机，就可以生产不同的制品。
挤出成型
挤出成型特点
一、挤出成概述
挤出成型又叫挤出模塑，是利用加热使塑料熔融塑化成 为流动状态，然后在机械力（螺杆或柱塞的挤压）的作用下， 使熔融塑料通过一定形状的口模制成具有恒定截面连续的制 品，适用于绝大部分热塑性树脂和部分热固性树脂。
除了用于挤出造粒、染色、树脂掺和等共混改性，还可用于塑 料薄膜、网材、带包覆层的产品、截面一定、长度连续的管材、板 材、片材、棒材、打包带、单丝和异型材等塑料制品的生产。
料表面接近或达到黏流温度，表面发黏。
要求：输送能力要稍高于熔融段和均化段。
2. 压缩段 （熔融段）
位置：螺杆中部一段。 作用：输送物料，使物料受到热和剪切作用熔 融塑化，并进一步压实和排出气体。 特点：物料逐渐由玻璃态转变为粘流态，在熔 融段末端物料为粘流态。 要求：螺杆结构逐渐紧密，使物料进一步压实。
（3）横流（环流） 由垂直于螺棱方向的分速
度引起的使物料在螺槽内产生翻 转运动。对生产能力没有影响， 但能促进物料的混合和热交换。
（4）漏流 由机筒与螺棱间隙处形成的
挤出机和挤出成型工艺

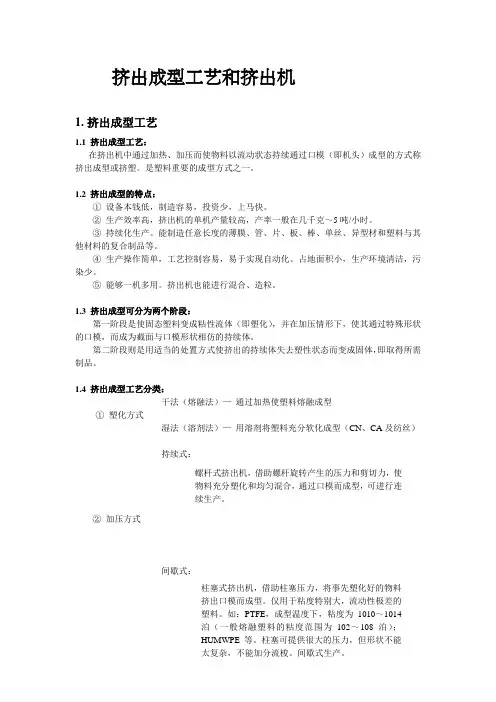

挤出成型工艺和挤出机1.挤出成型工艺1.1 挤出成型工艺：在挤出机中通过加热、加压而使物料以流动状态持续通过口模（即机头）成型的方式称挤出成型或挤塑。
是塑料重要的成型方式之一。
1.2 挤出成型的特点：①设备本钱低，制造容易，投资少，上马快。
②生产效率高，挤出机的单机产量较高，产率一般在几千克～5吨/小时。
③持续化生产。
能制造任意长度的薄膜、管、片、板、棒、单丝、异型材和塑料与其他材料的复合制品等。
④生产操作简单，工艺控制容易，易于实现自动化。
占地面积小，生产环境清洁，污染少。
⑤能够一机多用。
挤出机也能进行混合、造粒。
1.3 挤出成型可分为两个阶段：第一阶段是使固态塑料变成粘性流体（即塑化），并在加压情形下，使其通过特殊形状的口模，而成为截面与口模形状相仿的持续体。
第二阶段则是用适当的处置方式使挤出的持续体失去塑性状态而变成固体，即取得所需制品。
1.4 挤出成型工艺分类：干法（熔融法）—通过加热使塑料熔融成型①塑化方式湿法（溶剂法）—用溶剂将塑料充分软化成型（CN、CA及纺丝）持续式：螺杆式挤出机，借助螺杆旋转产生的压力和剪切力，使物料充分塑化和均匀混合，通过口模而成型，可进行连续生产。
②加压方式间歇式：柱塞式挤出机，借助柱塞压力，将事先塑化好的物料挤出口模而成型。
仅用于粘度特别大，流动性极差的塑料。
如：PTFE，成型温度下，粘度为1010～1014泊（一般熔融塑料的粘度范围为102～108泊）；HUMWPE等。
柱塞可提供很大的压力，但形状不能太复杂，不能加分流梭。
间歇式生产。
2. 挤出设备塑料的挤出，绝大多数都是热塑性塑料，而且又是采用持续操作和干法塑化的。
故在设备方面多用螺杆式挤出机。
螺杆式挤出机有单、双（或多螺杆）之分。
大部份用单螺杆挤出机，只是粉料，RPVC 95%以上都用双螺杆挤出机。
2.1 单螺杆挤出机2.1.1 单螺杆挤出机的组成：由传动系统、加料系统、挤压系统、机头和口模和加热与冷却系统等组成。
混凝土挤出成型方法
混凝土挤出成型方法一、引言混凝土挤出成型方法是一种较为先进的建筑材料生产技术，具有高效、环保、节能、节材等优点。
本文将详细介绍混凝土挤出成型方法的原理、工艺流程、生产设备和注意事项。
二、混凝土挤出成型原理混凝土挤出成型技术是利用泵送装置将混凝土通过模具挤出，形成所需的混凝土构件，其原理主要包括以下几个方面：1.混凝土挤出成型采用高压泵，将混凝土输送到模具中，利用模具的形状和尺寸限制混凝土的流动方向和形态，使其在模具内部不断挤压、密实，最终成型。
2.混凝土挤出成型过程中，混凝土的流动性和压缩性是关键，必须保证混凝土的流动性和压缩性良好，才能保证挤出成型的质量和效率。
3.混凝土挤出成型技术还需要配备专门的控制系统，控制混凝土的流量、压力、速度等参数，以保证挤出成型的准确度和稳定性。
三、混凝土挤出成型工艺流程混凝土挤出成型的工艺流程主要包括原料准备、混凝土配制、模具设计、挤出成型和后处理等环节。
1.原料准备：混凝土挤出成型所用原料主要包括水泥、砂、石子、添加剂等，需要进行准确的称量和混合，以确保混凝土的配合比例和质量。
2.混凝土配制：将混凝土原料按照一定比例混合，加水搅拌成糊状物，保证混凝土的均匀性和流动性。
3.模具设计：根据工程需要和混凝土特性，设计合适的模具形状和尺寸，以实现所需的混凝土构件。
4.挤出成型：利用高压泵将混凝土输送到模具中，通过模具的形状和尺寸限制混凝土的流动方向和形态，使其在模具内部不断挤压、密实，最终成型。
5.后处理：将挤出成型的混凝土构件进行表面处理、养护等，确保其质量和使用寿命。
四、混凝土挤出成型生产设备混凝土挤出成型生产设备主要包括高压泵、模具、控制系统等。
1.高压泵：高压泵是混凝土挤出成型的核心设备，其作用是将混凝土输送到模具中，保证混凝土的流量、压力、速度等参数，以实现挤出成型。
2.模具：模具是混凝土挤出成型的重要组成部分，其作用是限制混凝土的流动方向和形态，使其在模具内部不断挤压、密实，最终成型。
挤出成型工艺与模具结构讲解
1．加热阶段
经过炼胶处理的胶料原料由挤出机料斗加入料 筒后，在料筒温度和螺杆旋转、压实及混合作用下， 由固态的粒状或粉状转变为具有一定流动性的均匀 熔体。
2019年6月9日星期日
5
® 信誉至上 义气争荣 自强不息 善待天下
挤出成型的工艺过程
2．挤出成型阶段
均匀加热的胶料熔体随螺杆的旋转向料筒前端移动， 在螺杆的旋转挤压作用下，通过一定形状的口模而 获得与口模形状一致的型材。
影响挤出速度的因素有很多，如料筒的结构、 螺杆转速、加热冷却系统的结构和塑料的性能等。 在挤出机结构和胶料品种及胶条类型确定的情况下， 挤出速度与螺杆转速有关，因此调整螺杆转速是控 制挤出速度的主要措施。
2019年6月9日星期日
11
® 信誉至上 义气争荣 自强不息 善待天下
挤出成型工艺参数
4．牵引速度
通过牵引的胶条可根据使用要求在切割装置上 裁剪或在卷取8
® 信誉至上 义气争荣 自强不息 善待天下
挤出成型工艺参数
1．温度
温度是挤出成型中的重要参数之一。严格地说， 挤出成型温度应该是指料筒中的胶料熔体温度，但 是该温度在很大程度上取决于料筒和螺杆的温度， 所以，在实际生产中为了检测方便，经常用料筒温 度近似表示成型温度。
挤出成型胶条的截面形状均取决于挤出模具， 所以，挤出模具设计的合理性，是保证良好的挤出 成型工艺和挤出成型质量的决定因素。
2019年6月9日星期日
13
® 信誉至上 义气争荣 自强不息 善待天下
挤出成型模具的结构组成
1．机头
机头是挤出塑料制件成型的主要部件，它的作 用是将来自挤出机的熔融塑料由螺旋运动转变为直 线运动，并进一步塑化，产生必要的成型压力，保 证塑件密实，从而获得截面与口模形状相似的型材。 下面以典型的管材挤出成型机头为例，介绍机头的 结构组成。
挤出成型的原理和工艺流程
挤出成型的原理和工艺流程
挤出成型是一种常见的塑料加工工艺，通过将加热熔化的塑料挤压至模具中，使其快速冷却凝固并形成所需产品。
本文将介绍挤出成型的原理和工艺流程。
原理
挤出成型的原理基于塑料的热塑性特性，塑料在一定温度下能够熔化并具有流动性。
在挤出机中，塑料颗粒被加热熔化成为熔体，然后通过螺杆将熔体加压，推动熔体流经模具口向外挤出。
随着熔体在模具中迅速冷却，最终形成固化的塑料制品。
工艺流程
1.塑料颗粒加料：首先将塑料颗粒放入挤出机的料斗中，经过加热系统加热，使其
熔化成为熔体。
2.挤出过程：熔化的塑料经过螺杆的推动，被压入模头中，经过交变的高压和高温
使得熔体形成流态，流经挤出模的成型孔。
3.冷却固化：熔体在挤出口挤压而出后，迅速接触冷却水或风冷，使其迅速冷却凝
固。
4.切割成型：冷却后的塑料制品经过切割装置，按照所需长度进行切割，最终形成
成型的塑料制品。
工艺优势
挤出成型具有以下优点：
•高效率：生产速度快，生产成本相对较低。
•适用性广泛：可以加工各种形状和规格的塑料制品。
•制品质量稳定：产品表面光滑，尺寸精确。
•生产自动化程度高：无需过多人工干预，生产稳定可靠。
应用领域
挤出成型广泛应用于塑料制品生产行业，如管道、板材、型材、薄膜、包装材料等领域。
其高效率、高质量的特点使其成为塑料制品生产中不可或缺的一环。
总的来说，挤出成型作为一种常见的塑料加工工艺，通过简单高效的操作流程，可以生产出质量稳定的塑料制品，在工业生产中发挥着重要作用。
聚乙烯的挤出工艺
聚乙烯挤出成型工艺摘要：介绍挤出成型以及特点，挤出成型的运作原理。
聚乙烯薄膜的挤出过程。
关键词：特点；原理；挤出过程；一、概述挤出成型是高分子材料加工领域中变化众多、生产率高、适应性强、用途广泛、所占比重最大的成型加工方法。
挤出成型是使高聚物的熔体(或粘性流体)在挤出机的螺杆或柱塞的挤压作用下通过一定形状的口模而连续成型，所得的制品为具有恒定断向形状的连续型材。
挤出成型工艺适合于所有的高分子材料。
塑料挤出成型亦称挤塑或挤出模塑，几乎能成型所有的热塑性塑料，也可用于热固性塑料，但仅限于酚醛等少数几种热固性塑料，且可挤出的热固性塑料制品种类也很少。
塑料挤出的制品有管材、板材、捧材、片材、薄膜、单丝、线缆包裹层、各种异型材以及塑料与其他材料的复合物等。
目前约50%的热塑性塑料制品是挤出成型的。
1.1挤出成型工艺特点：（1）连续成型，产量大，生产效率高。
（2）制品外形简单，是断面形状不变的连续型材。
（3）制品质量均匀密实，尺寸准确较好。
（4）适应性很强：几乎适合除了PTFE外所有的热塑性塑料。
只要改变机头口模，就可改变制品形状。
1.2挤出成型的基本原理：（1）塑化：在挤出机内将固体塑料加热并依靠塑料之间的内摩擦热使其成为粘流态物料。
（2）成型：在挤出机螺杆的旋转推挤作用下，通过具有一定形状的口模，使粘流态物料成为连续的型材。
（3）定型：用适当的方法，使挤出的连续型材冷却定型为制品。
二、吹塑薄膜的挤出(1)机头和口模吹塑薄膜的主要设备为单螺杆挤出机，其机头口模的类型主要有转向式的直角型和水平向的直通型两大类，结构与挤出管材的差不多，作用是挤出管状坯料(2)吹胀与牵引在机头处有通入压缩空气的气道，通入气体使管坯吹胀成膜管，调行压缩空气的通入里可以控制膜管的膨胀程度。
由于吹塑和牵仲的同时作用，使挤出的管坯在纵横两个方向都发生取向，使吹塑薄膜具有一定的机械强度。
因此，为了得到纵横向强度均等的薄膜，其吹胀比和牵伸比最好是相等的。
《挤出成型技术》课件
根据制品形状和尺寸进行结构设计，确保制品成型质量、提高生产 效率。
冷却系统
设计合理的冷却系统，控制模具温度，减小制品成型后的收缩率。
挤出成型设备的操作与维护
01
操作规程
制定严格的设备操作规程，确保 操作人员熟悉设备性能和安全操 作要求。
维护保养
02
03
故障排除
定期对设备进行维护保养，检查 各部件磨损情况，及时更换易损 件。
高分子材料在挤出成型技术中的优势在于其可塑性强、加工温度低、成型周期短 等，使得制品具有轻量化、高强度、耐腐蚀等优良性能。同时，高分子材料在挤 出成型过程中易于实现自动化和智能化生产，提高了生产效率和产品质量。
新型挤出成型技术的研发与推广
随着科技的不断发展，新型挤出成型技术不断涌现，如微孔塑料挤出技术、异型截面管材挤出技术、 反应挤出技术等。这些新型技术的研发和应用，极大地丰富了挤出成型制品的种类和性能，满足了不 同领域的需求。
挤出成型技术的应用领域
挤出成型技术广泛应用于塑料加工行业，如管材、型材、薄膜、板材等产品的生产 。
除了塑料加工行业，挤出成型技术还应用于橡胶、陶瓷、玻璃纤维等材料的加工。
随着科技的发展，挤出成型技术的应用领域不断扩大，如3D打印技术的出现，使得 挤出成型技术也可以用于制造个性化的定制产品。
02
挤出成型设备
挤出成型工艺的控制要素
温度控制
温度是挤出成型工艺的重要控制要素之一，包括 机筒温度、模具温度等。温度的控制直接影响着 塑料的塑化和产品质量。
速度控制
速度控制包括挤出速度、注射速度等，它影响着 产品的产量和质量。合理地调整速度参数，可以 提高生产效率和产品质量。
压力控制
压力也是挤出成型工艺的重要控制要素之一，包 括挤出压力、注射压力等。压力的控制对于塑料 的流动性和产品的致密性至关重要。
挤出成型原理及其特点
3. 挤出成型的特点与应用
生产效率高； 模具结构简单； 成型质量稳定； 适应性强；
ቤተ መጻሕፍቲ ባይዱ
挤出成型的应用： 挤出成型的塑件均为具有恒定截面形
状的连续型材，除氟塑料外，几乎所有的 热塑性塑料都可采用挤出成型，可成型的 制品包括管、棒、板、丝、薄板、电缆电 线的包覆以及各种截面形状的异型材。
塑料成型工艺与模具设计
挤出成型原理及其特点
1.挤出成型原理 借助于螺杆或柱塞得挤压作用，使塑
化均匀的塑料强行通过模口而成为具有恒 定截面的连续制品。
挤出机有螺杆式和柱塞式两种：
SJ-65型单螺杆挤出机
SJSZ-65型 锥形双螺杆塑料挤出机
ZS－65柱塞式挤出机
热塑性塑料的挤出成型原理如图4.1所 示(以管材的挤出为例)。
图4.1 1.挤出机料筒； 2.机头 ；3.定型装置；4.冷却装置
5.牵引装置；6.制品；7.切割装置
由挤出的成型的定义可看出，挤出过程实 际上分为两个阶段： ➢第一阶段：成型材料的塑化和赋形阶段。 ➢第二阶段：挤出的连续体的定型阶段。
2.挤出成型分类 挤出成型按照成材料的塑化方式不同，
可分为干法挤出和湿法挤出。
塑料成型工艺与模具设计
➢ 干法挤出一般在螺杆式挤出机上进行， 成型材料的塑化是通过加热达到的。
➢ 湿法挤出一般采用柱塞式挤出机，材料 的塑化是借助溶剂使其变为可流动态的。
根据挤出时加压方式的不同，可分为 连续式和间歇式两种。 （1）连续式挤出采用螺杆式挤出机，加压是
通过螺杆进行的。 （2）间歇式挤出采用柱塞式挤出机进行，借
汽车配件 挤出工艺
汽车配件挤出工艺随着汽车工业的迅猛发展，汽车配件作为汽车制造中不可或缺的一环，其生产工艺也日益受到关注。
其中，挤出工艺作为一种重要的塑料成型技术，在汽车配件制造中扮演着举足轻重的角色。
本文将详细探讨汽车配件挤出工艺的原理、特点、应用以及未来发展趋势。
一、汽车配件挤出工艺概述挤出工艺是一种将塑料原料通过挤出机加热、加压，使其在熔融状态下通过模具的型腔，从而获得连续型材的成型方法。
在汽车配件制造中，挤出工艺主要用于生产各种塑料管材、异型材、片材等。
这些产品具有质量轻、耐腐蚀、成本低等优点，广泛应用于汽车内外饰、发动机舱、底盘系统等多个领域。
二、挤出工艺原理及特点1. 原理：挤出工艺的核心设备是挤出机，它由加料装置、螺杆、料筒、模具等部分组成。
在挤出过程中，塑料原料在螺杆的旋转和料筒的加热作用下逐渐熔融，并在螺杆的推动下通过模具的型腔，最终获得所需形状的型材。
2. 特点：挤出工艺具有连续生产、效率高、能耗低、适应性广等优点。
同时，通过调整模具的结构和工艺参数，可以实现多种不同截面形状和尺寸的型材生产，满足汽车配件的多样化需求。
三、汽车配件挤出工艺的应用1. 内外饰件：汽车内外饰件中大量使用塑料挤出产品，如密封条、装饰条、窗框等。
这些产品不仅要求具有良好的外观质量，还需要具备一定的强度和耐磨性。
2. 发动机舱：在发动机舱内，塑料挤出产品主要用于油管、水管、气管等管路的制造。
这些管路需要承受高温、高压等恶劣环境，因此要求塑料材料具有良好的耐热性和耐化学腐蚀性。
3. 底盘系统：底盘系统中的塑料挤出产品主要包括燃油管、刹车管、线束保护套等。
这些产品需要具有良好的耐油、耐磨、抗冲击等性能，以确保汽车的安全性和稳定性。
四、挤出工艺的发展趋势随着新材料、新技术的不断涌现，汽车配件挤出工艺也在不断创新和发展。
未来，挤出工艺将朝着以下几个方向发展：1. 高性能化：为了满足汽车轻量化和节能减排的需求，塑料材料将向高性能化方向发展。
挤出成型的原理和特点
挤出成型的原理和特点挤出成型是一种广泛应用于工程领域的塑料加工方法。
这种加工方式通过将塑料颗粒或颗粒加热并推送到经过设计的模具中，形成所需的产品形状。
挤出成型具有独特的原理和特点，使其成为许多行业中首选的生产方式之一。
原理挤出成型的原理基本上是通过热塑性材料的熔融挤出，将其压入模具腔室，然后通过模具的固化过程，使塑料在特定形状的腔室内冷却，并形成所需的产品形状。
一般来说，挤出成型的原理可以归纳为以下几个步骤：1.加热和熔化：将塑料颗粒或颗粒引入挤出机器，通过加热和混合，使其熔化成为可塑形的熔融物料。
2.挤出：将熔融物料推送到模具中的腔室中，通过螺旋挤出机构，保持一定的挤出压力使其形成连续的产品形状。
3.冷却和固化：一旦熔融物料填充到模具中，会通过模具的冷却系统快速冷却和固化，以便产品能够保持所需的形状和尺寸。
特点挤出成型作为一种塑料生产技术，具有许多独特的特点，使其被广泛应用于各种行业中：1.高效生产：挤出成型不仅可实现大规模生产，而且生产速度快，能够迅速满足市场需求。
2.产品设计自由度高：挤出成型可根据客户需求设计不同形状的模具，实现产品个性化定制。
3.成本较低：与其他成型工艺相比，挤出成型的生产成本相对较低，适用于大批量生产。
4.材料适用性广泛：挤出成型适用于多种热塑性材料，如聚乙烯、聚丙烯等，具有很好的材料适应性。
5.成品质量稳定：挤出成型可实现生产过程的自动化控制，保证成品的稳定质量。
总的来说，挤出成型是一种高效、灵活、经济、适用性广泛的塑料加工方法。
无论在日常生活用品、汽车零部件、建筑材料还是工业用途等领域，挤出成型都扮演着重要的角色，为各行业的发展提供了可靠的支持。
塑料挤出成型技术论文
塑料挤出成型技术论文塑料挤出成型技术是一种常见的塑料加工方法，广泛应用于工业生产中。
本文将对塑料挤出成型技术进行详细介绍，包括其原理、工艺特点以及应用领域。
一、原理塑料挤出成型是指将塑料颗粒通过加热软化后，通过挤出机的螺杆将软化塑料挤出成型具有一定截面形状的产品的一种加工方法。
挤出机将熔融塑料物料压入模具中成形，然后冷却固化，最终得到所需的塑料制品。
二、工艺特点1.高效率：塑料挤出成型技术生产效率高，一台挤出机可以连续24小时工作，生产效率高，适合大批量生产。
2.成型精度高：通过挤出机的螺杆和模具的设计，可以实现复杂形状的产品挤出成型，保证产品的尺寸精准。
3.节能环保：相比其他塑料加工方法，挤出成型过程中能耗较低，且废料少，符合环保要求。
4.适用范围广：塑料挤出成型技术适用于各种类型的塑料，包括聚乙烯、聚丙烯、聚氯乙烯等，应用领域广泛。
三、应用领域1.建筑行业：塑料挤出成型技术在建筑行业中得到广泛应用，如生产塑料管道、门窗框等建筑材料。
2.包装行业：塑料挤出成型技术可生产各种塑料包装制品，如塑料瓶、塑料薄膜等，应用于食品、日用品等包装行业。
3.交通运输：塑料挤出成型技术也用于生产汽车配件、船舶构件等交通运输领域的制品。
4.家居用品：塑料挤出成型技术可制造家具、厨房用具等家居用品，广泛应用于家居生活领域。
综上所述，塑料挤出成型技术作为一种常见的塑料加工方法，具有高效率、成型精度高、节能环保等特点，被广泛应用于建筑、包装、交通运输、家居用品等领域，为各行业提供了高质量的塑料制品。
随着科技的不断进步，塑料挤出成型技术将在未来有更广阔的发展空间，为塑料制品的生产带来更多创新和可能性。
塑料成型工艺第六章 挤出成型
c、物料全部熔融，变为粘流融的物料量逐渐减少，大约在压 缩段的结束处，全部物料熔融而转变为粘流态， 但这时各点的温度尚不很均匀。
3）均化段——均化、挤出 物料经过均化段的均化作用就比较均匀 了，最后螺杆将熔融物料定量、定压、定温地 挤入机头。 机头内的口模是个成型部件，物料通过它 便获得一定截面的几何形状和尺寸。
固体输送区:固体状态 熔融区:两相共存 熔体输送区:全部为熔体 这几个区不一定完全和前面介绍过的螺杆 的加料段，压缩段，均化段相一致。
3.塑件的定型与冷却阶段
管材的定径方法：定径套、定径环、定径板
4.塑件的牵引、卷取和切割
在冷却得同时，连续均匀地将塑件引出。
牵引速度略大于挤出速度 不同的塑件，牵引速度不同。
挤出成型所需控制的温度是机筒温度、机颈 温度、口模温度。 机筒温度分布，从喂料区到模头可能是平坦分 布，递增分布，递减分布及混合分布。主要取决 于材料物点和挤出机的结构。
表6-2
常见管材成型温度（单位：℃）
口模设臵温度，口模和芯模的温度对管子表
面光洁度有影响，在一定的范围内，口模与芯
模温度高，管子表面光洁度高。通常来讲，口
3.混合效果差，不能很好适应一些特殊塑料的加 工或混炼、着色工艺过程。
排气式螺杆 主要适用于含水和易产生挥发组分的物料。 排气原理：物料到排气段基本塑化，由于该段 螺槽突然加深，压力骤降，气体从熔体中逸处， 从排气口排出。
分离型（屏障型）螺杆 原理：在螺杆熔融段再附加一条螺纹，将原来 一个螺纹所形成的螺槽分为两个，将已熔物料和 未熔物料尽早分离，促进未熔料尽快熔融。
加热冷却系统；
螺杆转数；
螺杆和料筒的结构
研究挤出过程的压力轮廓曲线对挤出过程的了解 和改进螺杆、料筒的设计有着重要意义。
第6章挤出成型工艺
第六章挤出成型工艺第一节热塑性塑料工艺特性（一）收缩率热塑性塑料加工成型中产生的热收缩产生原因：宏观：材料的热胀冷缩行为－微观：分子间自由体积发生变化。
通常高分子材料的热膨胀系数远大于金属材料、陶瓷材料。
影响热塑性塑料成形收缩的因素如下：第六章挤出成型工艺第六章挤出成型工艺1、塑料品种热塑性塑料成形过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显。
另外成形后的收缩、退火或调湿处理后的收缩一般也都比热固性塑料大。
第六章挤出成型工艺2、塑件特性成形时融料与型腔表面接触外层立即冷却形成低密度的固态外壳。
由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。
所以壁厚、冷却慢、高密度层厚的则收缩大。
另外，有无嵌件及嵌件布局，数量都直接影响物料流动方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小，方向性影响较大。
第六章挤出成型工艺3、进料口形式、尺寸、分布这些因素直接影响物料流动方向、密度分布、及成形时间。
直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。
距进料口近的或与物料流动方向平行的则收缩大。
4、成形条件模具温度高，融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。
另外，保持压力及时间对收缩也影响较大，压力大、时间长的则收缩小但方向性大。
第六章挤出成型工艺（二）流动性1、热塑性塑料流动性大小，一般可从分子量大小、熔融指数、表现粘度及流动比（流程长度/塑件壁厚）等一系列指数进行分析。
分子量小，分子量分布宽，分子结构规整性差，熔融指数高、表现粘度小；流动比大的则流动性就好。
按模具设计要求我们大致可将常用塑料的流动性分为三类：第六章挤出成型工艺（1）流动性好：尼龙、聚乙烯、聚苯乙烯、聚丙烯、醋酸纤维素；（2）流动性中等改性：聚苯乙烯（例ABS·AS）、PMMA、聚甲醛、聚氯醚；（3）流动性差：聚碳酸酯、硬聚氯乙烯、聚苯醚、聚砜、聚芳砜、氟塑料。
挤出工艺简介
3．挤出速度
• 挤出速度是指在单位时间内，从挤出机头 的口模中挤出塑化好的物料量或塑件长度。它 反映挤出生产能力的高低。
• 影响挤出速度的因素有很多，如料筒的结 构、螺杆转速、加热冷却系统的结构和塑料的 性能等。在挤出机结构和塑料品种及塑件类型 确定的情况下，挤出速度与螺杆转速有关，因 此调整螺杆转速是控制挤出速度的主要措施。
4．牵引速度
• 从机头和口模中挤出的成型塑件，在 牵引力作用下将会发生拉伸取向，拉伸 取向程度越高，塑件沿取向方位上的拉 伸强度也越大，但冷却后长度收缩也大。 通常，牵引速度可与挤出速度相当，两 者的比值称为牵引比，一般应略大于1。
挤出成型产品设计要点
请做过挤出成型产品的同仁现身说法ห้องสมุดไป่ตู้传 授宝贵经验。
B．挤出成型的特点
• （1）连续成型，生产量大，生产率高，成本 低。
• （2）塑件截面恒定，形状简单。 • （3）塑件内部组织均衡紧密，尺寸比较稳定
准确。 • （4）适用性强，除氟塑料以外，几乎能加工
所有热塑性塑料和部分热固性塑料。
• 挤出成型的工艺过程
1．塑化阶段
• 经过干燥处理的塑料原料由挤出机料 斗加入料筒后，在料筒温度和螺杆旋转、 压实及混合作用下，由固态的粒状或粉状 转变为具有一定流动性的均匀熔体，这一 过程称为塑化。
• 通过牵引的塑件可根据使用要求在切割装 置上裁剪（如棒材、管材、板材、片材等）或 在卷取装置上绕制成卷（如薄膜、单丝、电线 电缆等）。
挤出成型工艺参数
1．温度
挤出成型原理及工艺
挤出成型原理及工艺挤出成型是目前比较普遍的塑料成型方法之一，适用于所有的热塑性塑料及部分热固性塑料，可以成型各种塑料管材，棒材，板材、电线电缆及异形截面型材等，还可以用于塑料的着色、造料和共混等。
挤出型材的质量取决于挤出模具，挤出模具主要是由机头和定型装置两部分组成，其结构设计的合理性是保证塑件成型质量的决定性因素。
一挤出成型原理及特点1.挤出成型原理挤出成型主要用于成型热量性塑料，其成型原理如图2-4所示（以管材的挤出为例）。
首先将粒状或粉状塑料加入料斗中，在挤出机旋转螺杆的作用下，加热的塑料沿螺杆的螺旋槽向前方输送。
在此过程中，塑料不断地接受外加热和螺杆与物料之间、物料与物料之间及物料与料筒之间的剪切磨擦热，逐渐熔融呈粘流态，然后在挤压系统的作用下，塑料熔体通过具有一定形状的挤出模具（机头）口模以及一系列辅助装置（定型、冷却、牵引、切割等装置），从而获得截面形状一定的塑料型材。
图2-4挤出成型原理1－挤出机料筒；2－机头；3－定径装置；4－冷却装置；5－牵引装置；6－塑料管；7－切割装置2.挤出成型特点挤出成型所用的设备为挤出机，结构比较简单，操作方便，应用非常广泛，所成型的塑件均为具有恒定截面形状的连续型材。
挤出成型的特点如下：1）生产过程连续，可以挤出任意长度的塑件，生产效率高。
2）模具结构也较简单，制造维修方便，投资少、收效快。
3）塑件内部组织均衡紧密，尺寸比较稳定准确。
4）适应性强，除氟塑料外，所有的热塑性塑料都可采用挤出成型，部分热固性塑料也可采用挤出成型。
变更机头口模，产品的截面形状和尺寸可相应改变，这样就能生产出各种不同规格的塑件。
二挤出成型工艺热塑性塑料的挤出成型工艺过程可分为三个阶段。
第一阶段是塑料原料的塑化塑料原料在挤出机的机筒温度和螺杆的旋转压实及混合作用下，由粉准或粒状变成粘流态物质。
第二阶段是成型粘流态塑料熔体在挤出机螺杆螺旋力的推动作用下，通过具有一定形状的机头口模，得到截面与口模形状一致的连续型材。
挤出成型的基本原理及应用
挤出成型的基本原理及应用1. 挤出成型的基本原理挤出成型是一种常见的塑料加工工艺，通过将塑料料料加热到熔化状态，然后将其挤压通过模具，使其形成所需形状的工件。
其基本原理如下：1.塑料熔融：将塑料原料通过加热的方式进行熔融处理，使其变为可流动的熔融塑料物料。
2.挤出机构：熔融的塑料物料经过挤出机构的螺杆等装置，通过机械作用被推送到模具中。
3.挤出模具：挤出模具是用来形成所需形状的工件的装置。
通过挤出机构的压力，塑料物料被挤压通过模具的孔口，形成工件的截面形状。
4.冷却固化：挤出后的热塑性塑料物料通过空气或水冷却，迅速降温并固化，使其保持所需的形状。
挤出成型的基本原理是通过控制塑料物料的熔融状态、挤出机构的作用以及模具的形状，实现将熔融的塑料物料挤压成所需形状的工件。
2. 挤出成型的应用挤出成型技术在各个领域有着广泛的应用，下面列举其中几个常见的应用领域及实例：2.1 塑料制品挤出成型技术在塑料制品领域应用广泛。
通过该技术可以生产出各种形状的塑料制品，如管道、板材、薄膜、条材等。
例如，家庭用水管、塑料薄膜包装、塑料门窗等产品都是通过挤出成型技术制造的。
2.2 橡胶制品挤出成型技术也适用于橡胶制品的生产。
通过挤出成型，可以生产出橡胶密封条、橡胶管、橡胶密封圈等产品。
这些橡胶制品在汽车、建筑等行业都有广泛的应用。
2.3 金属制品除了塑料和橡胶制品外，挤出成型技术还可以应用于金属制品的生产。
通过金属的加热和挤压，可以制造出各种形状的金属材料，如铝型材、铜管等。
这些金属制品在建筑、航空等领域有着重要的应用价值。
2.4 食品加工挤出成型技术还在食品加工领域得到了应用。
通过该技术可以制造出各种形状的食品，如面条、膨化食品等。
通过挤出成型技术，可以将食材挤出成形，使其具有特定的形状和口感。
3. 挤出成型的优势挤出成型技术具有以下几个优势：•生产效率高：挤出成型是一种连续生产工艺，可以实现高效的批量生产。
•成本较低：挤出成型所需的设备和模具相对较简单，成本较低。
挤出成型工艺技术
挤出成型工艺技术挤出成型工艺技术是一种常用的塑料制品生产工艺，广泛应用于塑料管材、板材、异型材、薄膜等塑料制品的生产过程中。
其原理是将加热熔融的塑料通过挤出机器进行挤出，并通过模具将挤出的塑料成型成各种需要的形状。
挤出成型工艺技术具有以下几个特点：1.生产效率高：挤出成型工艺可以实现高效连续生产，且生产速度快。
一般情况下，挤出机器的生产速度可达到每分钟几十米，甚至上百米。
2.成型精度高：挤出成型工艺可以实现精确的模具控制，通过控制挤出机器的压力、温度、速度等参数，可以得到高质量的成型产品，尺寸精度可控制在较小的误差范围内。
3.适应性强：挤出成型工艺可以适应不同种类、不同形状的塑料材料，如聚乙烯、聚氯乙烯、聚丙烯等。
同时，挤出成型工艺还可以通过改变模具的结构，实现多种形状的塑料制品生产。
4.节能环保：挤出成型工艺采用加热熔融的塑料原料进行生产，相比其他工艺，可以节约能源。
同时，挤出成型工艺所产生的塑料废料可以进行回收利用，降低了环境污染。
挤出成型工艺技术的具体操作流程如下：1.原料准备：根据产品的要求，选择适当种类的塑料颗粒作为原料。
根据挤出机器的要求，将塑料颗粒加入到机器的料斗中。
2.熔化塑料：通过挤出机器的加热系统和螺旋挤杆的旋转运动，将塑料颗粒加热熔化，形成熔融状态的塑料。
3.挤出成型：将熔融状态的塑料通过挤出机器的头部挤出口，经过模具的成型空腔，挤出成型。
模具的形状和结构决定了最终成型产品的形状和尺寸。
4.冷却固化：挤出成型后的塑料制品需要进行冷却固化，使其在形状稳定的同时，保持一定的强度和硬度。
通常可以通过水冷、风冷等方式进行冷却。
5.切割修整：冷却固化后的塑料制品还需要进行切割和修整。
可以采用自动切割机器或手动切割工具进行处理，将制品切割成所需的长度或形状。
6.质量检验：对切割修整后的产品进行质量检验，检查产品的尺寸精度、外观质量等。
如发现问题，需要进行修复或淘汰。
挤出成型工艺技术的应用范围非常广泛，几乎涵盖了塑料制品的各个领域。
陶瓷挤出成型工艺
陶瓷挤出成型工艺陶瓷挤出成型工艺是一种常用的陶瓷制造工艺，通过挤压陶瓷材料使其成型，广泛应用于陶瓷制品的生产中。
本文将介绍陶瓷挤出成型工艺的原理、优势以及应用领域。
一、原理介绍陶瓷挤出成型工艺是将陶瓷粉末与一定比例的添加剂混合均匀，形成可挤出的糊状物料。
糊状物料通过挤出机的螺杆挤压，经过模具挤出成型，形成所需的陶瓷制品。
整个过程中，需要控制挤出速度、挤出压力以及模具的温度等参数，以保证成品的质量。
二、工艺优势1.高效节能：陶瓷挤出成型工艺通过挤压形成制品，相比传统的手工成型或模压成型，减少了能源的消耗，提高了生产效率。
2.形状复杂度高：由于挤出成型的特点，可以制造出各种形状复杂的陶瓷制品，如管道、花瓶、复杂结构的陶瓷零件等。
3.材料利用率高：挤出成型不仅可以利用普通陶瓷粉末，还可以利用陶瓷废料进行再利用，降低了资源浪费。
4.产品质量稳定：通过挤出成型工艺，可以控制成型过程中的温度、压力等参数，确保产品质量的稳定性，提高了产品的合格率。
三、应用领域1.建筑陶瓷：陶瓷挤出成型工艺可以制造出各种形状的建筑陶瓷制品，如瓷砖、瓷片等，用于室内装饰、外墙装饰等领域。
2.陶瓷管道：挤出成型可以制造出各种规格的陶瓷管道，用于化工、电力、石油等工业领域。
3.陶瓷零件：挤出成型工艺可以制造出各种复杂结构的陶瓷零件，广泛应用于电子、机械等领域。
总结：陶瓷挤出成型工艺是一种高效、灵活、环保的陶瓷制造工艺。
它通过挤压陶瓷材料使其成型，制造出各种形状复杂的陶瓷制品。
该工艺具有高效节能、形状复杂度高、材料利用率高、产品质量稳定等优势，并广泛应用于建筑陶瓷、陶瓷管道、陶瓷零件等领域。
通过陶瓷挤出成型工艺的应用，可以满足不同领域对陶瓷制品的需求，推动陶瓷工业的发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表JX—2
淮海技师学院教案
编号：SHJD—508—14 版本号：A/0 流水号：
课题：挤出成型原理及其工艺特性
教学目的、要求：1．了解挤出模塑的工艺过程；
2．掌握挤出模塑工艺条件的选择和工艺条件对塑件质量的影响；
3．具备编制模塑工艺规程的能力。
教学重点： 1. 塑料挤出模塑的工艺条件：时间、温度和压力；
2. 分析编制模塑工艺规程的步骤及填写工艺卡。
教学难点：1. 塑料挤出模塑工艺条件和工艺条件与各种影响因素的关系；
2. 对模塑工艺规程编制的内涵的理解和工艺条件的选择
授课方法：讲解认知讨论与总结
教学参考及教具（含电教设备）：多媒体
教学后记：
板 书 设 计
注：要求以一块黑板的版面来进行板书设计
挤出成型原理及其工艺特性
【回顾旧课】
1、简述注射成型原理和特点？
2、简述注射成型工艺过程？
3、注射成型工艺条件有哪些？ 引言：
通过上阶段对塑料及塑料工业的发展、塑料成型模具的认知的，同学们对塑料成型工艺与模
具设计这门课程有了初步的了解，，请问同学们，当我们塑料颗粒和塑料模具都准备好了以后，如何生产出来合格的塑料产品呢？接下来就让我们走进挤出成型原理的课程学习
新课讲解：
一、挤出成型原理及特点 （一）原理
（二）挤出成型的特点 （三）挤出成型的优点： 二、挤出成型工艺过程 （一）挤出模塑前的准备 （二）挤出成型过程 （三）挤出处理
三、挤出成型工艺条件的选择
【课后小结】
【练习与作业】
教案纸
教学过程学生活动学时分配
挤出成型原理及其工艺特性【回顾旧课】
1、简述注射成型原理和特点？
2、简述注射成型工艺过程？
3、注射成型工艺条件有哪些？
引言：
通过上阶段对塑料及塑料工业的发展、塑料成型模具的认知的，同学们对塑料成型工艺与模具设计这门课程有了初步的了解，，请问同学们，当我们塑料颗粒和塑料模具都准备好了以后，如何生产出来合格的塑料产品呢？接下来就让我们走进挤出原理的课程学习
新课讲解：
一、挤出成型原理及特点
挤出又称挤出模塑或挤出成型，是利用挤出机及机头的作用使塑料成型的一种成型工艺。
（一）原理
塑料挤出成型原理是将颗粒状或粉末状塑料从挤出机的料斗送进加热料筒中，塑料受到料筒的传热和螺杆对塑料的剪切摩擦热的作用而逐渐熔融塑化，然后在挤压系统作用下，塑料熔体通过具有一定形状的挤出模具（机头及口模）以及一系列辅助装置（定型、冷却、牵引和切断），从而得到具有一定截面形状的型材。
（二）挤出成型所需要的设备
挤出机、机头、定型装置、冷却槽、牵引设备、切断设备等。
（三）适用范围
绝大多数热塑性塑料及极少量的热固性塑料，主要用于生产连续的型材，如管、棒、丝、板、薄膜、电线电缆的涂覆和涂层制品等，还可用于中空制品型坯、粒料等的加工。
温故知新
总结前段课程
用总结的方法导入新课激发学生学习兴趣
用图形演示的方法来解释挤出成型原理，让学生更直观，更容易理解
教案纸
教学过程学生活动学时分配
二、挤出成型工艺过程
（一）原料的准备
在成型之前应对塑料原料进行干燥处理，控制原料的水分在0.5%以下，原料的干燥一般在烘箱或烘房中进行。
（二）挤出成型
（三）塑料的定型与冷却
（四）塑件的牵引、卷取和切割
三、挤出成型工艺参数
（一）温度
（二）压力
（三）挤出速率
（四）牵引速度
四、挤出工艺的分类
1、按塑化的方式分：
干法挤出、湿法挤出
2、按对塑料加压的方式不同分类：
连续挤出、间歇挤出
五、挤出成型的特点
1、塑料制品的形状的尺寸决定于机头和口模；
2、生产过程连续性强，生产率高；
3、投资省，成本低；
4、操作简单，工艺条件易控制；
5、产品质量均匀。
教案纸。
