小型立体声调频发射机电路

几款无线话筒电路电路图及原理

几款无线话筒电路来源:滕州科苑电子作者:未知字号:[大中小]编者按：本文较详尽地介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。

主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。

单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。

电路中的关键元件是发射三极管，多采用D40,D5O,2N3866等。

工作电流为60--80mA。

但以上三极管难以购到，且价格较高，假货较多。

笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。

笔者也曾将D40管换成普通三极管8050，工作电流有60--80mA，但发射距离达不到1．5km，若改换成9018等，工作电流更小，发射距离也更短，电路中除了发射三极管以外；线圈L1和电容C3的参数选择较重要，若选择不当会不起振或工作频率超出88--108MHz范围。

其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。

实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。

若发射距离只要几十米，那么可将电池电压选择为1．5-3V，并将D40管换成廉价的9018等，耗电会更少，也可参考《电子报》2000年第8期第五版(简易远距离无线调频传声器)一文后稍作改动。

图1介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将0．7--0．9m的拉杆天线直接连在C5上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。

若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。

图2为2km调频发射机电路。

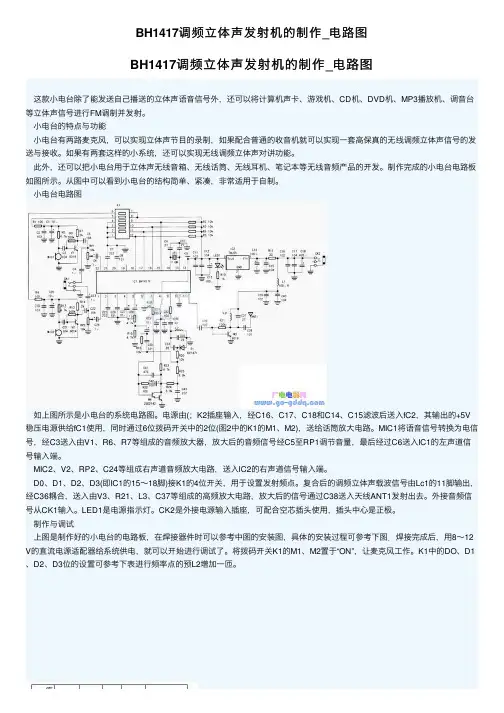

BH1417调频立体声发射机的制作_电路图

BH1417调频⽴体声发射机的制作_电路图BH1417调频⽴体声发射机的制作_电路图这款⼩电台除了能发送⾃⼰播送的⽴体声语⾳信号外，还可以将计算机声卡、游戏机、CD机、DVD机、MP3播放机、调⾳台等⽴体声信号进⾏FM调制并发射。

⼩电台的特点与功能⼩电台有两路麦克风，可以实现⽴体声节⽬的录制，如果配合普通的收⾳机就可以实现⼀套⾼保真的⽆线调频⽴体声信号的发送与接收。

如果有两套这样的⼩系统，还可以实现⽆线调频⽴体声对讲功能。

此外，还可以把⼩电台⽤于⽴体声⽆线⾳箱、⽆线话筒、⽆线⽿机、笔记本等⽆线⾳频产品的开发。

制作完成的⼩电台电路板如图所⽰。

从图中可以看到⼩电台的结构简单、紧凑，⾮常适⽤于⾃制。

⼩电台电路图如上图所⽰是⼩电台的系统电路图。

电源由(；K2插座输⼊，经C16、C17、C18和C14、C15滤波后送⼊fC2，其输出的+5V 稳压电源供给fC1使⽤，同时通过6位拨码开关中的2位(图2中的K1的M1、M2)，送给话筒放⼤电路。

MIC1将语⾳信号转换为电信号，经C3送⼊由V1、R6、R7等组成的⾳频放⼤器，放⼤后的⾳频信号经C5⾄RP1调节⾳量，最后经过C6送⼊IC1的左声道信号输⼊端。

MIC2、V2、RP2、C24等组成右声道⾳频放⼤电路，送⼊lC2的右声道信号输⼊端。

D0、D1、D2、D3(即IC1的15～18脚)接K1的4位开关，⽤于设置发射频点。

复合后的调频⽴体声载波信号由Lc1的11脚输出，经C36耦合，送⼊由V3、R21、L3、C37等组成的⾼频放⼤电路，放⼤后的信号通过C38送⼊天线ANT1发射出去。

外接⾳频信号从CK1输⼊。

LED1是电源指⽰灯。

CK2是外接电源输⼊插座，可配合空芯插头使⽤，插头中⼼是正极。

制作与调试上图是制作好的⼩电台的电路板，在焊接器件时可以参考中图的安装图，具体的安装过程可参考下图．焊接完成后，⽤8～12 V的直流电源适配器给系统供电，就可以开始进⾏调试了。

几例调频发射电路

本文较详尽地介绍了颇有代表性的几款业余情况下容易制作成功的８８～１０８ＭＨｚ调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。

主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监聴、数据传输及校园调频广播等。

单声道调频发射电路图１是较为经典的１．５ｋｍ单管调频发射机电路。

电路中的关键元件是发射三极管，多采用Ｄ４０、Ｄ５０、２Ｎ３８６６等，工作电流为６０～８０ｍＡ。

但以上三极管难以购到，且价格较高，假货较多。

笔者选用其他三极管实验，相对易购的三极管Ｃ２０５３和Ｃ１９７０是相当不错的，实际视距通信距离大于１．５ｋｍ。

笔者也曾将Ｄ４０管换成普通三极管８０５０，工作电流有６０～８０ｍＡ，但发射距离达不到１．５ｋｍ，若改换成９０１８等，工作电流更小，发射距离也更短。

电路中除了发射三极管以外，线圈Ｌ１和电容Ｃ３的参数选择较重要，若选择不当会不起振或工作频率超出８８～１０８ＭＨｚ范围。

其中Ｌ１、Ｌ２可用∮０．３１ｍｍ的漆包线在∮３．５ｍｍ左右的圆棒上单层平绕５匝及１０匝，Ｃ３选用５～２０ｐＦ的瓷介或涤纶可调电容。

实际制作时，电容Ｃ５可省略，Ｌ２也可换成１０～１００ｍＨ的普通电感线圈。

若发射距离只要几十米，那么可将电池电压选择为１．５～３Ｖ，并将Ｄ４０管换成廉价的９０１８等，耗电会更少，也可参考《电子报》２０００年第８期第五版《简易远距离无线调频传声器》一文后稍作改动。

图１介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将０．７～０．９ｍ的拉杆天线直接连在Ｃ５上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。

若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。

图２为２ｋｍ调频发射机电路。

本电路分为振荡、倍频、功率放大三级。

电路中Ｖ１、Ｃ２～Ｃ６、Ｒ２、Ｒ３及Ｌ１组成电容三点式振荡器，其振荡频率主要由Ｃ３、Ｃ４和Ｌ１的参数决定，其振荡频率为４４～５４ＭＨｚ，该信号从Ｌ１的中心抽头处输出，再经过Ｃ７耦合至Ｖ２放大，由Ｃ８和Ｌ２选出４４～５４ＭＨｚ的二倍频信号，即８８～１０８ＭＨｚ，此信号由Ｃ９耦合至Ｖ３进行功率放大，Ｖ３由３只３ＤＧ１２三极管并联组成，可扩大输出功率。

用易得普通元件制作FM立体声调频发射器

用易得普通元件制作FM 立体声调频发射器本人失眠，故半夜常需收听收音机。

但当地午夜后就没有电台节目了。

好在公司有一台全天运行着的电脑，且离我的住处不远，于是，便想利用该电脑播放音乐，通过自己做的发射器发射，以便夜里收听。

对发射器的要求：可以发射立体声，功率不要太大，200米左右即可，下面即是发射器的功能框图：以下是经典立体声编码及调制发射电路：初看要制作的电路跟经典立体声编码电路似乎区别很大，但结果却是一样的——同样产生立体声编码信号并通过高频发射出去。

有兴趣的朋友可用相关理论知识去验证，这里从略。

工作原理简述：38KHz振荡器产生的极性相反的振荡信号分别控制串联在L、R 输入电路中的一对开关器件，从两开关器件公共端输出的即是立体声编码信号。

该编码信号同19KHz的导频信号相加后送入到FM调制器进行调制发射。

当然，要实现以上功能有很多专业器件可供选择，而且电路相对比较简单。

然而，我的这个立体声调频发射器却是用最常用元器件做成，看似有点“山寨”，但可提高动手能力，并能加深对立体声编码、及FM调频发射器以及常用逻辑电路工作原理的理解。

电原理图如下：L、R信号通过阻、容网络R6-R9、C9、C10分别输入到开关器件IC2 CD4066的1脚和4脚，在一对极性相反的38KHz副载波信号的控制下（编码），由IC2的2、3脚引出，叠加后通过R12再与19KHz的导频信号叠加，由VR1调节幅度后送入由Q3及阻容元件组成的发射缓冲器；从缓冲器输入的立体声编码信号由R2、C3送入FM调制电路。

38KHz副载波信号由IC1 CD4069中的A、B两个反相器及R15、VR2、C13组成的多谐振荡器产生。

振荡信号经过反相器C缓冲隔离后分三路输出：一路送到CD4066的5脚，控制第二组开关，一路经反相器D反相后送到CD4066的13脚，控制第一组开关，该两组开关交替导通，从而实现L、R的立体声编码；另一路则送到由两片CD4011即IC3及IC4组成的1/2分频电路，以得到立体声接收端所必需的19KHz导频信号。

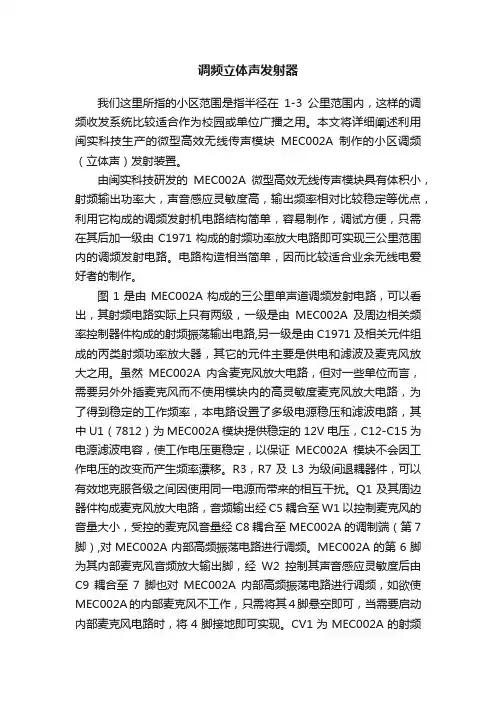

调频立体声发射器

调频立体声发射器我们这里所指的小区范围是指半径在1-3公里范围内，这样的调频收发系统比较适合作为校园或单位广播之用。

本文将详细阐述利用闽实科技生产的微型高效无线传声模块MEC002A制作的小区调频（立体声）发射装置。

由闽实科技研发的MEC002A微型高效无线传声模块具有体积小，射频输出功率大，声音感应灵敏度高，输出频率相对比较稳定等优点，利用它构成的调频发射机电路结构简单，容易制作，调试方便，只需在其后加一级由C1971构成的射频功率放大电路即可实现三公里范围内的调频发射电路。

电路构造相当简单，因而比较适合业余无线电爱好者的制作。

图1是由MEC002A构成的三公里单声道调频发射电路，可以看出，其射频电路实际上只有两级，一级是由MEC002A及周边相关频率控制器件构成的射频振荡输出电路,另一级是由C1971及相关元件组成的丙类射频功率放大器，其它的元件主要是供电和滤波及麦克风放大之用。

虽然MEC002A内含麦克风放大电路，但对一些单位而言，需要另外外插麦克风而不使用模块内的高灵敏度麦克风放大电路，为了得到稳定的工作频率，本电路设置了多级电源稳压和滤波电路，其中U1（7812）为MEC002A模块提供稳定的12V电压，C12-C15为电源滤波电容，使工作电压更稳定，以保证MEC002A模块不会因工作电压的改变而产生频率漂移。

R3，R7及L3为级间退耦器件，可以有效地克服各级之间因使用同一电源而带来的相互干扰。

Q1及其周边器件构成麦克风放大电路，音频输出经C5耦合至W1以控制麦克风的音量大小，受控的麦克风音量经C8耦合至MEC002A的调制端（第7脚）,对MEC002A内部高频振荡电路进行调频。

MEC002A的第6脚为其内部麦克风音频放大输出脚，经W2控制其声音感应灵敏度后由C9耦合至7脚也对MEC002A内部高频振荡电路进行调频，如欲使MEC002A的内部麦克风不工作，只需将其4脚悬空即可，当需要启动内部麦克风电路时，将4脚接地即可实现。

用BA1404制作立体声调频发射机

Veronica FM发射机容易制作，性能稳定，信号纯净, 不使用专业零件和IC, 并有辅助测试功能使您在没有专业设备的情况下轻易地进行调试。

它有两个版本, 1瓦和5瓦。

1瓦版本适用于3公里发射距离，所需的电源是12-16V 200mA；5瓦版本适用于8公里发射距离，所需的电源是12-16V 900mA。

本文介绍5瓦版本。

图1: 5W Veronica 线路图该发射器自带一个混音器，使您同时发射来自CD和话筒的音频信号。

晶体管T1是话筒放大器，可变电阻R1和R2调节音量大小(参见调试部分)。

在R8和C21之间是振荡器，是产生无线电射频信号的部件。

二极管D1是一个所谓的“变容管”，相当于一个可调电容，它由音频信号控制，改变振荡器的振荡频率，起到变频的作用。

C12，C13，和L1决定振荡器的频率。

这个振荡器实际上是由两个反相振荡器组成，每个运行在50MHz附近，当两个信号结合时，便成了一个100MHz的信号。

这种电路比单个100MHz振荡器稳定很多。

振荡器的信号由T4、T6放大到5W。

在T4右边的电路包括天线阻抗匹配和低通滤波功能。

D2、D3、T5组成的电路是辅助调试用的，它将射频输出的信号取样，控制发光二极管D5，输出高时，D5也明亮一些。

此电路本身不带立体声调制器，你若需要播放立体声节目，请参照这里制作立体声调制器。

元件清单电阻:R1+2 10k 可调R3 820k R4 4.7k R5-7 220 R8 1.5k R9 15k R10+11 1k R12 33k R13+14 56 R15+16 68k R17 47 R18 270 R19 10 R20 22 R21 1.5k R22 270电容:除特殊指定外，用瓷介或云母电容。

C1,2,7, 16,17,19, 24,29及31 1n C3-5及8 10u 16V 电解C6, 18及30 220u 16V 电解C9, 10及20 10n C11 22p* C12 47p* C13 22p 微调C14及15 15p* C21,25及26 65p 微调C2 2 100p C23 15p C24 33p C27 1.8p C28 5.6p C32及34 47p C33 22p C35及38 1n C36 22 0n C37 100p*C11, 12, 14 和15 决定振荡频率，最好用高质量云母电容。

ba1404小型立体声调频发射机电路

电路说明
本文向大家介绍一种以BA1404为核心的小型立体声调频发射机，因为好多朋友对他非常热衷，向我问及它的资料，所以就把它放了上来。

其实关于BA1404应用在许多电子杂志和报刊上多有介绍，算不上什么新鲜，但他确实很实用。

BA1404是美国ROHM公司生产的调频无线电发射专用集成电路；其集成度高；需要的外围元件少；工作可靠；电源电压适应范围宽，低至1.5V时仍能正常工作，很适合业余条件下制作各种无线电发射装置。

由于我没有扫描仪，所以只能在PROTEL中画了一个典型电路在WORD中画了它的内部功能框图和引脚说明图给大家介绍，据说这个电路配合较高灵敏度的调频收音机距离能达到1000米，你可以去试制，如图一。

内部结构和引脚图如图二。

特别指出的是38KHz的晶振交难找到，可用一57P的电容结余电路的5、6脚之间可代替工作，只是立体效果不是太明显罢了！
用他你就可以制作一台自己的小型立体声广播电台了！需要注意的是原图中功率放大级所用三极管为2SC 8050其实大家都知道2SC8050的最高频率为100MHz左右，在这里使用是很不恰当的，会因过大的功率损耗而急剧发烧而在短时间烧毁，倒不如用国产的3DG130C或3DG12C等国产的中功率管加以散热帽效果来的好，如用台湾产的D40、D50等发射专用管的话效果会更好，只是工作点需要从新调整。

注：由于本人疏忽功放级没有连上电源，应将T1上部连接至+4.5-6V电源端在上次电路图的基础上增加了输出滤波电路，使电路更加完善，频率性能更好。

9018简易调频发射器电路

9018简易调频发射器电路上图中的发射器线圈是用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。

距离不是很远，<100米（开阔地带）！虽距离不远，但对于初学者来说是很有帮助的！附：9018简易无线话筒本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，非常适合普通FM调频收音机接收使用。

振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。

振荡线圈L的调整：打开收音机（置于FM段）和话筒开关，然后手持话筒，一边对话筒讲话一边调收台旋钮，直到收音机中传出自己的声音为。

如果在整个频段（即88～108MHz）仍收不到自己的声音，仔细拨动振荡线圈L，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。

若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响），重新焊上后继续上述调整。

在准备安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容测量一下电容量，这样就万无一失，一装即成功。

在焊接时要保证质量，不能出现虚焊、假焊、错焊。

文章来源：电子爱好者1）高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2）C4、L组成一个谐振器：谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。

发射信号通过C4耦合到天线上再发射出去。

3）R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区。

4）R5是直流反馈电阻，起到稳定三极管工作点的作用。

5）话筒MIC采集外界的声音信号。

6）电阻R3为MIC提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱，电阻越小话筒的灵敏度越高。

7）话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。

自制小功率调频广播发射机

自制小功率调频广播发射机笔者采用手头现有的元器件，综合参考<<北京电子报>>等报刊相关的制作文章，做了一台远距离调频广播发射机，工作于88－－108MHZ频段内，业余时间用来播放音乐。

电路原理现见附图。

图(1) 为电源部分，将市电降压整流后再加以稳压，获得稳定的12V直流电供射频电路使用。

射频电路由高频振荡器、缓冲放大器、末级功率放大器及天线组成。

高频振荡器用来产生载频信号，频点落在88--108MHZ内，并完成频率感量即可改变发射频率。

射频信号由VT1的发射极输出，送到VT2、L2、C22、R4等组成的缓冲放大器进行功率提升，并可减轻末级放大电路对振荡器的影响。

末级为高频率丙窄带放大，对射频功率再进一步放大，经C25耦合到发射天线向周围空间辐射。

所驳接的音源若输出信号幅度过大时，需串入衰弱电阻，以免声音失真。

电路板可用敷铜板制作，布线时要注意分布电容影响。

图中电容无单位标注的数字，一律以“pF”为单位，要和高频瓷片电容。

VT1--VT3用超高频NPN型硅管，如9018,B>60、Icm=50mA.fr>=600MHZ.VT3还可用中功率发射管C2053、BF96S 等，发射距离可能会更远。

L1-L3用00.8mm的漆包线在04mm的螺丝笔上密绕4圈脱出而成。

天线为拉杆天线，其长度为频率波长的1/4(或者1/2)。

如发射频率为100MHZ时，天线长0.7m(或1.5m)制作时应逐级安装。

射频部分先装振荡器、缓冲器放大器、调节L1的匝间距离使频点落在无台处，用指针型万用表的黑表笔接触VT2的集电极，调节L2使指针偏转幅最大，（即功率最大）。

若发现有打表现象，可将表笔缠绕在一起，直到不打表为止。

再用同样方法调节L3，使末级输出功率最大。

用FM收音机在距发射机10米以上的地方搜寻发射信号，大约估计出发射频率，再接上天线，适当调节长度，即可投入使用。

实测该机电源电压12V时（其实6－15V内均可正常工作，电压愈高，距离愈远），工作电流仅45mA左右，发射频率约104MHZ，将其置于三楼阳台，在无过高建筑物阻挡的情况下，用普及机（内部芯片CXA1019M)接收，距离竟达1000米。

BH1417F立体声调频发射机的制作

e an dAl l t h i ng si nt he i rb BH1417F 立体声调频发射机的制作今天笔者要介绍的是一款容易DIY 的FM 调频发射器，采用FM 调频发射技术对立体声音频信号进行发射，使用普通的具有FM 调频收音功能的接收器(如无线耳机或收音机)就可以接收。

而且使用了控制频率稳定电路，使频率不再漂移。

如果在DIY 过程中选件和加工稍微用心一点，此FM 立体声发射器发射出的立体声信号分离度可以达到50dB ，失真小于0.3%，而且电路的稳定性大大加强。

就收发效果而言，已基本接近正规的FM 电台。

一、立体声调频发射电路图解析为了降低DIY 的难度，我们可以选择专用的调频发射集成电路来完成此发射器，笔者重点推荐东洋公司(ROHM)的调频立体声发射专用芯片BH1417F 。

BH1417F 是一款集立体声调制、FM 调制、频率合成和RF 放人器等功能于一体的大规模集成电路，仅仅需要很少的外围元器件就能够获得优异的立体声调频信号，其内部功能框图和引脚功能如图1所示。

应用BH1417F 打造立体声调频发射器的应用电路如图2所示。

该电路大致分为互个部分：由BH1417F 的22、21、20、19、1、2、3、4管脚配合与其连接的分立元件组成立体声信号输入和立体声调制部分；15、16、17、18管脚设定载波频率；BH1417F 的5、7、9、10、12管脚配合于其连接的分立元件，构成调频载波的频率振荡和射频调制部e an dAl l t h i ng si nt he i rb ei n ga re go od fo rs 分；13、14管脚外接晶体振荡器形成系统时钟；6、8为电源部分；11脚与外部连接的元件构成调频信号发射部分。

立体声信号通过1、22脚输入，配合2、3、20、21这几个管脚外部的阻容组合，完成立体声信号的低通、预加重和调制，调制后的复合信号通过5脚输出。

15、16、17、18脚输入的频率代码经过解码和鉴相后，由7脚输出PLL振荡器的控制信号VCO。

100米小型立体声调频发射机BA1404

100米小型立体声调频发射机
作者：无线电爱好者日期：2009-4-21 21:02:10 人气：468 标签：
今天向调频发烧友们介绍一款用BA1404制作调频立体声发射电路，BA1404为调频立体声发射专用集成电路,由于工作性能优良,也常用于无线电遥控.BA1404所需工作电源电压低1.5V～3V,功耗小,电路结构完善,所需外接元件少,工作稳定可靠. 不过想用好BA1404应注意以下事项：(1)为了使发射机的频率特性与FM广播接收机的频率特性一致，需在左、右声道输人端串接一个时间常数为50μs的预加重电路，如图所示。

当用于无线电遥控发射电路时，可将左、右输入端合并，用0.1～1μF电容与信号输入端连接。

(2)12～14脚外接R、C元件，是保证立体声调制器的输出信号与导频信号组合成复合信号时，两者相位特性一致，不使声道分离度恶化，一般情况下不得变更。

如需变更应进行实际试验后确定。

(3)立体声调制时，调制信号的声频上限为19kHz，若输入信号中伴有脉冲性信号，为了防止出现蜂音和声道分离度恶化，应在输入端串接低通滤波器。

(4)16～17脚是用于调节平衡的引脚，这两脚即使什么也不接，也可以获得满意的分离度。

在通常的使用中总是接一个50kΩ的电位器，通过调节直流平衡，使分离度进一步提高。

(5)11脚的直流输出电压由内部电路固定为VDD～0.7V。

内部结构图。

BA1404立体声调频发射电路

BA1404立体声调频发射电路BA1404立体声调频发射电路 BA1404是为数不多的调频发射集成电路之一，它弥补了过去用分立元件来设计调频电路的不足，而且具有立体声调制的功能。

仅用很少的外围元件就可得到优美的立体声调频信号。

因此在FM立体声发射及无线微波方面具有重要的应用价值。

1. BA1404的主要特点BA1404的主要特点如下：●采用低电压、低功耗设计，电压在1～3V之间，典型值为1.25V，最大功耗500mW，静态电流为3mA；●将立体声调制、FM调制、射频放大电路集成在一个芯片上；●所需外围元件少；●两声道分离度高，典型值为45dB；●输入阻抗为540Ω(fin=1kHz)，输入增益为37dB(Vin=0.5mV)；●典型射频输出电压为600mV。

2. 引脚功能及工作原理BA1404主要由前置音频放大器(AMP)，立体声调制器(MPX)，FM调制器及射频放大器组成。

立体声前置级分别为两个声道的音频放大器。

输入为0.5mV时，增益高达37dB，频带宽度为19kHz。

如输入信号中存在频率高于19kHz的成分，则必须在输入端加一个低通滤波器，否则两个声道的分离度会下降。

在立体声调制组，振荡器输出的38kHz信号于立体声调制。

通常在16、17脚接一可调电阻，以获得最佳的通道分离度。

立体声混合信号(MPX输出信号)与导频输出信号(PILOT OUT)合成后的调制信号通过12脚进入射频振荡器并对载波进行FM调制，经射频放大后输出射频信号，射频信号的典型值在600mV左右。

BA1404内部还提供了一个参考电压单元VREF。

设计者可以利用这个电压信号改变外接变容二极管的电容值，继而改变载波的振荡频率。

因此，只要控制一个电阻的分压值就可以达到改变发射频率的目的，这是比较独特的设计。

3. 典型应用图为BA1404的典型应用电路。

图中，左右声道各通过一个预加重电路把音频信号输入到BA1404内部。

利用内部参考电压改变变容二极管的电容值，从而实现发射频率的调整。

小信号调频发射器电路设计

小功率FM发射机电路的设计小功率FM发射机电路设计作者姓名：XXXXX专业名称：通信工程指导教师：XXXX- I -摘要1933年，世界上第一台发射机诞生。

美国发明家阿姆斯特朗发明了短波（FM）收音机。

1939年,FM发射机的发明者阿姆斯特朗在美国建立了第一个FM广播的发射站。

同年,调幅收音机开始在美国出售。

从此FM发射机技术开始迅速发展。

在各行各业中得到应用，尤其是小功率FM发射机的应用更为广泛。

.论文是关于小功率调频发射机电路的设计。

通常小功率发射机采用直接调频方式，其中调频振荡级主要是产生频率稳定，中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变，缓冲级主要是对调频振荡信号进行放大，以提供末级所需的激励功率，同时对前后级起有一定的隔离作用，为避免末级功放的工作状态变化而直接影响振荡级的频率稳定度。

功放级的任务是确保高效率输出足够大的高频功率，并馈送到天线进行发射。

本设计采用DSP+锁相环技术，频率更加稳定，频率不会随环境变化而产生频飘。

关键词：小功率调频发射机直接调频调频振荡锁相环Abstract1933, the world's first transmitter was born. American inventors Armstrong invented the short-wave (FM) radio. 1939, the inventor of FM transmitters Armstrong of the United States established the first FM radio transmitters. The same year, the AM radio began sale in the United States. Since then FM transmitter technology has begun to develop rapidly. In all walks of life to be applied, particularly in low-power FM transmitters of more extensive. .The paper is about the low power frequency modulated transmitter electric circuit design. The usual low power transmitter selects the direct-frequency modulation method, frequency modulation vibrates the level mainly is has the frequency to be stable, the center frequency conforms to the target request sine wave signal, also its frequency receives the sur- tonic train signalling voltage regulation, the buffer mainly is vibrates the signal to the frequency modulation to carry on the enlargement, by provides the grid-driving power which the last stage needs, at the same time plays to the around level has the certain isolation role, for avoids the working mode active status change which the last stage merit puts but affecting the vibration level directly the frequency stability. The merit puts the level the duty guarantees the high efficiency output enough big high frequency power, and presents to the antenna carries on the launch.This design USES the DSP + phase locked loop technique, frequency more stable, frequency will not change with the environment and produce frequency wave.Keywords: Small power FM transmitter, Direct FM, FM oscillation, Phase locked loop technique目录摘要 (II)ABSTRACT (III)目录 (IV)前言 (1)1 调频发射系统 (2)1.1调频发射机的性能指标概念 (2)1.2调频发射机性能指标及设计要求 (3)1.3调频发射机基本原理方框图 (4)1.4发射机系统各部分波形图 (4)1.5调频发射机系统方框图各部分简介 (5)1.6调频发射机的工作原理 (6)2 锁相环路（PLL） (8)2.1锁相环路作用及原理 (8)2.2锁相环路的各组成部分及具体工作过程 (9)3 高频振荡电路的选取 (11)3.1高频振荡电路的设计要求及选取 (11)3.1.1 方案一:变压器反馈式LC正弦波振荡器 (11)3.1.2 方案二:石英晶体振荡器 (12)3.2振荡器的选择 (15)4 频率调制 (16)4.1频率调制的性能指标 (16)4.2频率调制方案选取 (16)4.2.1 方案一：变容二极管直接调频电路 (16)4.2.2 方案二：变容二极管间接调频电路 (18)4.3 所选变容二极管直接调频电路参数的估算 (19)5 高频功率放大器 (21)5.1高频功率放大器概述 (21)5.2谐振功率放大电路 (22)6 整机电路分析与调试 (23)6.1液晶显示控制电路 (23)6.2实验整机电路图及相关程序 (24)6.3整机主要元器件选用及简介 (25)总结 (29)致谢 (30)参考文献 (31)附录A (32)附录B (33)附录C (34)小功率FM发射机电路的设计前言自20世纪90年代以来，无线通信在全球范围内取得了突飞猛进的发展。

小型电台_立体声调频发射机

电源电路图1
54 2011. 09
实用小制作
HANDS ON PROJECTS
P1 C1
+5
+5
+12
RIN
R1 47k
C2 152
+5 C7 27p
C8 27p
C10 C12 C13
L2 103 104
C19 L5
C9 C3 103 104
L3 5T C14 C15
图3 ＦＭ发射电路ＰＣＢ图
的波形幅度最大且不失真。发射部分的整体电路如图2，其PCB 如图3所示，元器件大部分采用贴片式原件，这样可以降低因元器件管脚较长引起电路的分布电感增大，因为分布电感增大会导致电路的高频性能变差，产生自激振荡等严重问题。
混音电路
由于想体验电台DJ的感觉，所以我加了混音电路，使我的话筒语音信号和音频信号进行混合。其电路图如图４所示。该电路使用三片运算放大器集成电路构成，其型号为 NE5532。话筒语音放大电路由U1A和U1B组成，双连可调电位器R6可对话筒语音信号的音量进行调控。输入的音频信号和放大后的话筒语音信号经过U2A和U2B进行混合，然后输出。双连可调电位器R22可控制输入的音频信号的音量。最终混合后的信号一路送给发射电路，另一路送给U3A和U3B构成的耳机放大电路，进行信号监听。其中双连可调电位器R14可对送给发射电路的信号调控。在每片NE5532的电源端都加以滤波电容，以减少噪声干扰。
22 2
T1
AC20V
1
3
AC220V
4
2
5
-17V
VD1 VD4 C2 C3
IC1
LM7815
1 IN OUT 3

FM发射电路图

FM发射器电路——全集本电路图所用到的元器件：BBC109C电路如图所示。

它包括红外传感头、电子开关、音响发声电路、无线FM电路等。

将它安装在银行、密室或库房等需要监护的场所，用于晚上代替人员值守，当有人潜入作案时，电路将自动发出调频(FM)无线报警信号，附近(500m)的值班人员从FM收音机中可收到“呜呜……”作响的报警信号．从而采取积极的防范措施。

高频发射管D40揭密最早的关于"D40"文章从电路明显可以看出电路还较简易，不够完善，但这篇文章的历史意义要远远大于他的实际制作意义，我想也是这篇文章给了业余调频发烧友一个美丽的梦。

晓吴：这是一篇刊登在《家电维修》1992年第7期上的文章，名叫《超远程无线话筒》，作者是李栋鑫，说是能在开阔地最远可以发射1.5kM。

我看到这篇文章是在95年还是96年的时候，当时我真的对这管子是日思夜想，千方百计的想买到这个神奇的管子，但几年后我终于明白了些什么…………D40 这个管子最早初现在1992年《家用电器》刊登的一篇《超远程调频无线话筒》文章提到的，文章发表后，无线电爱好者无不为它神往，但确苦于没D40的参数，无法制做，正在吊足所有人胃口时，巧在这时，半年后又一篇《超远程调频无线话筒》一文答读者见刊，声称D40为特殊新型产品，并提供了该管的性能指标：D40 管是台湾敏通公司的产品，进口时型号已被抹去，电气参数BVCE0>9V、ft>280MHz、PCM:1W、ICM:150mA、β>120，声称据他们了解国内市场目前是不可能有买或替代品，只有他们有货可供，12.5元/只(相当与一只2SC1971的价)。

几年来，圈内又相继出现了所谓发射距离更远的D50的精品发射管，一时间电子报刊与网上有供D40、D50的信息漫天飞，，无意例外他们的价格都高的离谱，甚至我还看到了声称可以发射5公里的发射管D60的广告，我的天那！但是到你经过千方百计真的把那些所谓的D系列弄到手时，你却发现并不像传说的那样好使，为什么哪？当你仔细观察这些D管是它们不是被打磨掉了原有型号就是又被重新印是了D40、D50的字样，没见有人买到过真正用激光印有D40的管子。

手把手教你无线话筒电路

无线话筒无线话筒，像一台微型广播电台，发射的电波能够覆盖周围数百平方米的面积。

本文介绍的无线话筒是一个调频发射机，用一台调频收音机接收，在十几米范围内能清晰地收到无线话筒发射出来的声音信号。

电原理见图2-10-1，图2-10-2是电路板。

T1、C2、C3、C4、L1、C6组成振荡器，振荡频率受到话筒送来的声音信号控制，变化的振荡波信号送到T2，进行放大后从天线向空中发射。

图2-10-1图2-10-2R图2-10-3 图2-10-42．测电解电容C1，方法见图2-10-4。

表棒刚接触电容引线时，指针有较大幅度的摆动，然后回到原来位置。

否则，表示漏电大不能用。

3．测电容C1、C2，方法见图2-10-5。

表棒刚接触电容引线时，指针摆动后回到原来位置，其它电容均为小容量电容，用×1K档测量指针偏转不明显。

4．测晶体管（T），方法见图2-10-6。

万用表量程置NPN档，将二极管的e、b、c插入万用表NPN档的e、b、c中，（hFE）值大于80。

图2-10-5 图2-10-6试一试1.自制线圈L1、L2。

L1用直径0.41毫米漆包线，在直径为3毫米的圆珠笔芯上平绕7圈，其中在第四圈处刮去一些漆，焊上一段电线作为抽头。

L2以同样的方法平绕6圈，脱胎后在线圈的两端引线处刮去油漆以便上锡。

2.将各元件的引线刮净、上锡待用，装配各元件时，引脚要尽量矩，元件贴近电路板。

3.装焊R1、R2、R3、R4、R5。

4.装焊C1，引线有正、负极不要搞错，装C2、C3、C4、C5、C6、C7、C8、C9。

5.装三极管T1、T2。

三极管e、b、c线不能弄错。

装电池夹，注意正负极。

6.装焊L1、L2，最后装焊话简，话筒的引线有极性，不能装错。

见图2—10—7。

7.一段长30厘米左右的软线作为天线焊在电路板的L2处。

仔细核对电路图，确认无误后接上电源。

8.打开调频收音机，把无线话筒靠近收音机，在88—108MH2范围内收听，若收听不到，调整L1的长矩。

收藏！经典，双管，微型FM发射机电路图，简单到可自制

收藏！经典，双管，微型FM发射机电路图，简单到可自制这里介绍的微型FM调频发射机电路，是微型无线调频话筒的一种。

它使用双管推挽式发射电路，发射频率设定在88~108MHz民用调频广播频段，使用普通调频收音机就能够接收信号。

1、电路原理如下图所示，是微型FM调频发射机电路图。

微型FM调频发射机电路图电路中，包括音频转换和高频振荡调制两部分。

驻极体话筒BM拾取外界音频，并转换成电信号，经C1耦合到高频振荡电路进行调频调制。

两个三极管VT1和VT2的集电极与基极相互交叉连接，并与L、C2组成的谐振回路，构成高频振荡器。

振荡频率，由三极管的结电容、L、C2共同决定，经过C1耦合到来的音频信号，将改变三极管的结电容，引起谐振回路参数改变，从而将振荡频率调制，让频率的变化跟随音频信号而变化。

调制后的调频信号，经过C3耦合到天线，发射出去。

2、元器件选择与制作谐振电感L需要自制，如下图所示。

谐振电感的制作谐振电感L，用直接0.5mm漆包线在直径5mm钻头柄上，作为骨架绕制5匝，然后抽出，形成空心线圈，并适当拉长即可。

驻极体话筒的焊盘，一般没有安装引脚，可以根据自己的安装需要，用电线或者电阻的引脚作为安装引出线，如下图所示。

给驻极体话筒安装引脚对于发射天线，可以使用一根30cm~50cm的软导线。

3、电路调试调试第一步，要确定电路是否起振，如下图所示，无示波器时，可以使用万用表简单的检测是否起振。

无示波器时的振荡器起振的检测方法尽量使用指针万用表，放置直流10V档位，测量R2的压降，测量时，用导线短路L，点触即可，可以迫使电路在振荡和停振来回切换，以便判断是否起振。

调试第二步，调制发射频率，如下图所示。

发射频率的调整调整L的每匝间距，可以改变发射频率，用FM调频收音机，设定一个没有电台的频率，然后调节L的间距，直到收音机中收到信号即可。

内容来自今日头条。

BH1417F立体声调频发射机的制作

BH1417F立体声调频发射机的制作材料准备：1.BH1417F立体声调频发射机芯片2. 电容器：10uf、1uf、100nf、47uf、220uf3. 电感：10uh4. 电阻：1kohm、10kohm5.变压器：AC220V/12V6.电源插座7.天线工具准备：1.钳子、镊子2.焊接工具、焊锡和焊锡丝3.调节工具4.插线工具5.手动工具套装步骤一：焊接电子元件1.将BH1417F芯片焊接在一个小型的电路板上。

注意芯片焊接时需要避免造成短路。

2.将其他电子元件，如电容器、电感、电阻等，按照电路原理图的要求逐一焊接在电路板上。

确保焊点牢固，不会引起接触不良或短路问题。

步骤二：连接电路1.将焊接好的电路板与变压器连接。

将变压器的12V端与电路板的电源连接，连接时注意正负极的区分。

2.将焊接好的天线插入电路板的天线接口。

步骤三：测试与调试1.将电源插座插入电路板的电源接口，然后将插线插入电源插座中，并打开电源。

2.使用一个调谐收音机，在FM频段手动调节至未使用的空频道。

3.打开收音机，在合适的距离范围内尝试接收调频发射机发出的信号。

如果信号清晰、稳定且音质不错，则调频发射机制作成功。

4.如果信号不稳定或者音质差，可以使用调节工具对发射机进行调试。

根据需要，逐步调整发射频率、音量和音质，直到满意为止。

步骤四：固定与装填1.确保调频发射机的各个部件紧固，并对连接线做适当的固定处理。

避免在使用过程中发生因松动而导致的信号中断或接触不良问题。

2.将调频发射机安装在合适的位置上。

建议放置在固定的架子上，避免因碰撞或其他外力影响而损坏。

总结：制作一个BH1417F立体声调频发射机并不是一个复杂的任务，只要准备好所需的材料和工具，并按照上述步骤一步步操作，就可以成功制作一个高品质的调频发射机。

制作完成后，可以享受到自己打造的调频发射机带来的乐趣和便利。

频率稳定的简易调频发射电路

一、频率稳定的调频信号传输电路。

图1所示电路可以将音频信号以调频（FM）的方式传送到异地。

图中，VT1、R2、R3、C2、C3、L1、Cx组成谐振频率在88MHz～110MHz之间的电容三点式调频振荡电路。

话筒B将声音信号转换成电信号后经过耦合电容C1送入三极管VT1的基极。

此时，VT1的基极电压将随着音频信号的变化而变化，于是VT1的集电结电容也相应变化，引起振荡器的振荡频率随之变化，达到调频的目的。

VT1集电极负载L1、Cx、C3等调谐回路决定了高频振荡器的振荡频率（即发射频率），由于C3、L1的参数为固定值，所以电容Cx为振荡频率调整电容，调整电容Cx可以改变该发射器的发射频率，当Cx的电容量为12.5pF时，发射频率约为108MHz。

包含有声音信号的调频信号由VT1的集电极输出，并由发射天线向空中发射。

天线接在VT1的集电极，长度约为690mm时发射效果最佳。

L1的电感量为0.17μH，如果买不到成品电感，也可以自己绕制。

绕制电感的电感量与线圈骨架的直径、长度以及匝数有关，如图2所示。

图中，r表示骨架的半径（单位为mm），x表示线圈成型后的长度（单位为mm），n表示线圈的匝数，电感量为n2×r2/(228.6r+254x）（μH）。

据以上方法，电感L1用φ0.1mm的漆包线在直径为6.7mm的圆形木棒上绕5～6匝，然后脱胎并将线圈长度拉至6.4mm即可二、高保真调频音频信号传输电路在深夜看电视时通常都要降低音量以免影响他人休息，这就有可能听不清电视伴音。

如果有一个电路能够将电视伴音信号发射到周围空间，然后再用调频收音机接收就能很好地解决这个问题。

该电路如图1所示。

图1电路中，VT1及其外围电路组成振荡电路，振荡频率约为98MHz，R1、Cx为音频预加重电路，用来改善音频信号的频率响应，提高音质。

L1、L2均采用1mm的漆包线在5mm的骨架上绕10匝脱胎而成，将其长度拉长为11mm左右即可，如图2所示。
