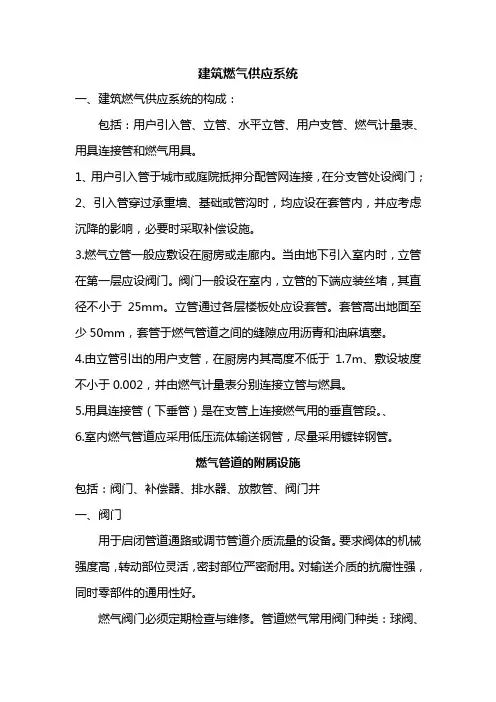

一、建筑天然气供应系统的组成

建筑天然气供应系统的构成，随城市燃气系统的供气

方式不同而有所变化，如图4-7所示的供气系统，由用户

引入管、立管、水平干管、用户支管、天然气计量表、燃

具连接管和天然气用具所组成。这样的系统构成是用气建

筑直接连接在城市的低压管道上。近来，我国一些城市也

有采用中压进户表前调压的天然气供气系统。

为了防止发生天然气着火、爆炸、中毒现象，按我国

城镇燃气设计规范规定，用户引入管与城市或庭院低压分

配管道连接，在分支管处设阀门，可由地下或地上引入，

引入管宜设在厨房、走廊或与厨房相连的封闭阳台内等便

于检修的非居住房间内，而不得敷设在卧室、浴室、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用天然气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。引入管上即可连一根立管，也可连多根立管，后者则应设霉水平干管，水平干管沿楼梯间或辅助房间的墙壁敷设，坡向引入管，坡度应不小于0.002。管道经过的楼梯间和房间应有良好的自然通风。

当由地下引入室内时，立管在室内第一层处应设阀门。阀门一般设在室内，对重要用户尚应在室外另设阀门。阀门宜选择球阀或旋塞阀。立管的上下端应装丝堵，通过各层楼板处应设套管。套管高出地面至少50mm，套管与天然气管道之间的间隙应用柔性防腐、防水材料密封。

由立管引出的用户支管，在厨房内其高度不低于

1.7m。敷设坡度不小于0.002，并由天然气计量表分别坡向立管和燃具：支管穿过墙壁时也应安装在套管内。

用具连接管(又称下垂管)是在支管上连接天然气用具的垂直管段，其上的旋塞应距地面1.5m左右。

室内天然气管道宜为明管敷设。当建筑物设计有特殊美观要求或工艺有特殊要求时，也可采用暗管敷设，但应敷设在有通风口的吊顶或有活盖的墙槽内。为了满足安全、防腐和便于检修需要，室内天然气管道不得敷设在卧室、浴室、地下室、易燃易爆品仓库、配电间、通风机室、潮湿或有腐蚀性介质的房间内(当必须敷设时，必须采取防腐蚀措施)。

室内低压气管道宜选用热镀锌钢管，其质量应符合现行国家标准GB/T 3091《低压流体输送用焊接钢管》的规定。也可以选用不锈钢管、铜管、不锈钢管、铝塑复合管和胶管，但都需要符合各自的质量有关标准的规定。

二、高层建筑天然气供应系统

对于高程建筑的室内天然气管道系统还需要考虑三个特殊问题。

1. 补偿高层建筑的沉降

高层建筑物自重大，沉降量显著，易在引入管处造成破坏。可在引入管处安装伸缩补偿接头以消除建筑物沉降的影响。伸缩补偿接头有波纹管接头、套筒接头和软管接头等形式。图4-8为引入管的软管补偿接头，建筑物沉降时由软管吸收变形，以避免破坏。软管前装阀门，设在阀门井内，便于检修。

2. 克服高程差引起的附加压头的影响

天然气比空气密度小，随着建筑物高度的增大，附加压头也增大，而民用和公共建筑燃具的工作压力，是有一定的允许压力波动范围的。当高程差过大时，为了使建筑

物上下各层的燃具都能在允许的压力波动范围内正常工作，可采取下列措施以克服附加压头的影响：

①如果该项压头增值不大，可采取增加管道阻力或采用低一低压调压器的方法，分段消除楼层的附加压头；

②分开设置高层供气系统和低层供气系统，以分别满足不同高度的燃具工作压力的需要。

③设用户调压器，各用户由各自的调辱器将天然气降压，达到用具所需的稳定压力值。

④按高层及低层不同的实际天然气压力设计专用燃具，或改变燃具中的个别部件。对于饭店、宾馆等厨房中的一些燃具可考虑采取这一措施。

3. 补偿温差产生的变形

高层建筑燃气立管的管道长、自重大，应考虑工作环境温度下的极限变形，当自然补偿不能满足要求时，应设置补偿器。补偿器宜采用挠性管或波纹管，不得采用填料

型管。管道的补偿量可按下式计算：

△L=0.012L△t (4-14)

式中△L——管道的补偿量，mm；

L——两固定端之间管道的长度，m；

△t——补偿量计算温差，℃(可按下列条件选取：①有空气调节的建筑物内取20℃；②无空气调节的建筑物内取40℃；③沿外墙和屋面敷设时可取70℃)。

挠性管补偿装置和波纹管补偿装置如图4-9所示。

三、超高层建筑天然气供应系统的特殊处理

通常将高度超过60m的建筑称作超高层建筑。对这类建筑供应天然气时，除了使用在普通高层建筑上采用的措施以外，还应注意以下问题。

①为防止建筑沉降或地震以及大风产生的较大层间错位破坏室内管道，除了立管上安装补偿器以外，还应对水

平管进行有效的固定，必要时在水平管的两固定点之间也应设置补偿器。

②建筑中安装的天然气用具和调压装置，应采用粘接的方法或用夹具予以固定，防止地震时产生移动，导致连接管道脱落。

③为确保供气系统的安全可靠，超高层建筑的管道安装，在采用焊接方式连接的地方应进行100%的超声波探伤和100%的X射线检查，检查结果应达到Ⅱ级片的要求。

④在用户引入管上设置切断阀，在建筑物的外墙上还应设置燃气紧急切断阀，保证在发生事故等特殊情况时随时关断。天然气用具处应设立天然气泄露报警器和天然气自动切断装置，而且泄漏报警器应与自动切断装置联动。

⑤建筑总体安全报警与自动控制系统的设置，对于超高层建筑的天然气安全供应是必须的，在许多现代化建筑上已有采用，该系统的主要目的是：
