5通风与空调工程施工图预算PPT课件
5-3_建筑设备安装工程施工图预算编制实例-通风空调(用例题,2014.5.30)解析
（二）使用定额应注意的问题：
1、整个通风系统设计采用渐缩管均匀送风时， 圆形风管按平均直径，矩形风管按平均周 长，套用相应规格子目，其人工应乘以系 数2.5。其换算方法见例1。
例1、某通风系统采用δ=2mm薄钢板圆形渐缩风管均匀送风，风管 大头直径D=880mm、小头直径D=320mm、管长100m，请计算安 装直接费。 解：①首先要计算出风管平均直径D=（880+320）/2=600mm ②计算风管安装工程量=πDL=3.14×0.6×100=188.4㎡=18.84(10㎡) ③查定额基价 直径为600mm的δ=2mm薄钢板圆形风管定额编号为（9-12），基 价为716.52元，其中人工费为227.64元 ④套定额，计算安装直接费。 安装直接费一般情况下等于基价与工程量的乘积。但该系统是圆 形渐缩风管，按定额规定，其人工费应乘以系数2.5。 安装直接费为（716.52－227.64+227.64×2.5）×18.84=19932.34 （元）
（二）空调工程的组成
图6-3所示为某空调系统。从图中可以看出，空调工程由 空气处理设备、风机、风管（道）、送（回）风口、系 统部件等组成。
（1）空调处理设备—对空气进行加热、冷却、加湿、 干燥和过滤等处理，以保证房间内空气的设计参数稳 定在一定范围内。 （2）风机 — 包括通风机和排风机。
（一）通风、空调管道与部件的制作与安装
通风、空调管道与部件制作与安装定额包括薄钢板通 风管道制作安装、净化通风管道及部件制作安装、不 锈钢通风管道及部件制作安装、铝板通风管道及部件 制作安装、塑料通风管道及部件制作安装、玻璃钢通 风管道及部件安装等六大类。
1、薄钢板通风管道制作安装
通风空调施工图预算编制PPT学习教案
根据本例的工程内容，通风系统安装套用全国 统一安装工程预算定额第九册《通风空调工程》，通 风系统的除锈、刷油漆套用第十一册《刷油、防腐蚀 、绝热工程》。按以上两册定额划分和排列的分项工 程项目如下：
1. 薄钢板通风管道制作安装。 2. 帆布接口制作安装。 3. 调节阀制作安装。 4. 矩形空气分布器制作安装。 5. 矩形空气分布器支架制作安装。 6. 空气加热器金属支架制作安装。 矩形空气分布器
第10页/共52页
24.4 通风空调安装工程施工图预算的编制程序
⑤设备支架及部分管道支架制作安装工程量计算方 法和步骤
a. 对于有标准图的设备或管 道支架的单个重量，可查标准图。
b. 没有标准图的设备或管道 支架的单个重量，要按其制作安 装详图上所标注的重量计算。若 详图上未标注第重11页/共量52页，则应根据其
b.从设备的标准图或设备明 细表中查出按重量套定额设备 的单台重量，例如除尘器重量
第8页/共52页
可从本定额附录三《除尘设备 重量表》
24.4 通风空调安装工程施工图预算的编制程序
③通风空调各部件制作安装工程量的计算方法和步骤
a. 先从施工图上分别将各种规格风管上的各种名称、规
b. c. 按套定额要求将同名称、同型号部件的总重量计算出来。 d. 与风管相连接的部件，为了将其长度从风管长度中减去， 在查部件重量时要顺便从标准图中查出其长度尺寸。 e. 计算出来的通风空调安装工程量所用计量单位，要按照预 算定额中相应项目规定的计量单位进行调整，使其一致 f. 为了便于计算刷油工程量，在计算部件重量时要注意区分 刷油不同的部件重量。
（以上属于第十一册定额范围）
第21页/共52页
通风空调工程施工图 四、预工程算量计编算 制实例

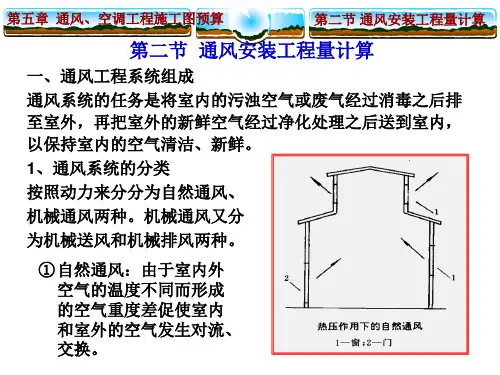

通风风管计算
通风、 第五章 通风、空调工程施工图预算
第二节 通风安装工程量计算
装载系数：非标准设备及通风部件 ；通风管及管件为0.5。 装载系数：非标准设备及通风部件0.7；通风管及管件为 。 不足一车按一车计。 不足一车按一车计。 通风管制作安装：按材质、风管形状、 ⑦ 通风管制作安装：按材质、风管形状、直径大小和钣材厚度 而不论制作方法（咬口、焊接），分别套用定额。 ），分别套用定额 而不论制作方法（咬口、焊接），分别套用定额。 薄钢钣风管中钣材，设计要求厚度不同时，可以换算，人工、 ⑧ 薄钢钣风管中钣材，设计要求厚度不同时，可以换算，人工、 机械不变。 机械不变。 风管制作安装定额中法兰垫料是按各种材料品种综合考虑的 中法兰垫料是按各种材料品种综合考虑的， ⑨ 风管制作安装定额中法兰垫料是按各种材料品种综合考虑的， 不得换算。 不得换算。 整个通风系统实际采用渐缩管均匀送风者， ⑩ 整个通风系统实际采用渐缩管均匀送风者，圆形管按断面平 均直径，矩形管按断面平均周长套用相应归各自u， 均直径，矩形管按断面平均周长套用相应归各自 ，其人工 乘以系数2.5。 乘以系数 。 空气幕送风管制作安装， 另：空气幕送风管制作安装，按矩形风管断面平均周长套用相 应风管规格子目，其人工乘以系数3.0，其余不变。 应风管规格子目，其人工乘以系数 ，其余不变。
通风、 第五章 通风、空调工程施工图预算
第二节 通风安装工程量计算
风管制作与安装定额不包括：过跨风管的落地支架制安。 风管制作与安装定额不包括：过跨风管的落地支架制安。按重 量另计其费用，使用通风空调分册相关子目。 量另计其费用，使用通风空调分册相关子目。 净化通风管道及部件制作与安装， ④ 净化通风管道及部件制作与安装，工程量计算方法与一般通 风管道相同，用相应定额，但是，零部件安装要计算净化费， 风管道相同，用相应定额，但是，零部件安装要计算净化费， 按相应部件子目安装基价的35%作为净化费。其中人工费占 作为净化费。 按相应部件子目安装基价的 作为净化费 40%。对净化管道与建筑物缝隙之间所做的净化密封处理， 。对净化管道与建筑物缝隙之间所做的净化密封处理， 按实计算其费用。 按实计算其费用。 塑料风管、管件制作需热煨成型，用木质胎具时， ⑤ 塑料风管、管件制作需热煨成型，用木质胎具时，其胎具木 材按一等方材计价摊销。当风管工程量在30㎡以上时， 材按一等方材计价摊销。当风管工程量在 ㎡以上时，摊销 0.06m3/10㎡；30㎡以下时，摊销 ㎡ ㎡以下时，摊销0.09m3/10㎡。 ㎡ 当风管、管件、部件、非标设备发生场外运输时， ⑥ 当风管、管件、部件、非标设备发生场外运输时，在场外生 产的施工组织设计必须经过审批，其运费按以下方法计算： 产的施工组织设计必须经过审批，其运费按以下方法计算： 运费=车次数 车核定吨位×吨千米单价× 车次数× 运费 车次数×车核定吨位×吨千米单价×里程 加工件总重量 车次数= 车次数 车次核定吨位× 车次核定吨位×装载系数
通风与空调工程施工图预算PPT课件
机械排风系统一般由有害物收集器（吸风口）、 净化设备、风管、阀门、通风机、排风口、风帽等组 成；机械送风系统由进气室（进风口）、风道、通风
(1)风道 风道是通风与空调系统中的主要部件。其断面形
式有矩形和圆形两种。 常见的风道材料有普通薄钢板、镀锌薄钢板、塑
5.2.1.2 空调系统的组成
(1)空调系统分类与组成 空调系统可分为集中式、半集中式和局部式三
集中式空调系统是将空气处理设备（如加热器 与冷却器或喷水室、过滤器、风机、水泵等）集中 设置在专用机房内。其系统组成一般有空气处理设 备、冷冻（热）水系统（组成类同于热水采暖系统）
半集中式空调系统是一种空气系统与冷冻（热） 水系统的有机组合，空调水系统直接进入空调房间对 室内空气进行热湿处理，而空气系统主要负担新风负 荷。主要由冷水机组、锅炉或热水机组、水泵及其管 路系统、风机盘管、新风系统等组成。
准图，则用详图进行表示。 例如，同一平面图中多管交叉安装，须用节点
ห้องสมุดไป่ตู้
(6) 材料（设备）表列出材料（设备）名称、规格
图5.1~图5.3是某通风工程施工图。 识读通风与空调施工图时,先读设计说明，对整 个工程建立全面的概念。再识读原理图，了解水系 统的工艺流程后，识读风管系统图。领会两种介质 的工艺流程后，再读各层、各通风空调房间、制冷 站、空调机房等的平面图。
通风与空调施工图的设计说明内容有建筑概况、 设计标准、系统及其设备安装要求、空调水系统、
①建筑概况 介绍建筑物的面积、空调面积、 ②设计标准 室外气象参数，夏季和冬季的温 室内设计标准，即各空调房间夏季和冬季的设 ③空调系统及其设备 对整栋建筑的空调方式 和各空调房间所采用的空调设备进行简要说明。对
通风空调工程施工图预算的编制(ppt 31张)
步骤：2.计算
（9）支架刷第二遍调和漆 同第一遍调和漆工程量：86.024m2
步骤：2.计算
（10）设备支架工程量50kg以下 （40+45）kg=85kg （11）设备支架工程量50kg以上
56kg
步骤：2.计算
（12）支架除锈
40+45+56=141kg
（13）支架刷第一遍调和漆
工程量F=πD1L1+1/2 π2D12
=3.14×1.0×11+1/2 ×3.142×1.02 =39.47m2
（2）软管工程量 长度L2=0.3m 工程量F=(D1+D2)/2 πL2 =(1.0+1.6)/2 ×3.14 × 0.3
=1.23m2
（3）风机工程量
本工程采用一台离心式轴流风机，风机
通风空调工程 施工图预算的编制
安装工程施工图定额预算编制程序
阅读施工图和施工说明，熟悉工程内容 施工文件图纸齐全 统一计价标准 价格信息准确 定额说明、计算规则、计算顺序 预算定额或单位估价表 措施费规费税金 编制依据 及有关说明 分项工程 项目的划 分和排列 工程量 计量 套用 定额 取费 调整 制表 审核
⑸ 附录
9000
例1
D1
90
1/2D1
3000
D1
软 接
D1=1000mm D2=1600mm 风机T4-72NO-10E
300
D2
风 机
计算如图所示风机工程量。
风机送风示意图
步骤：1.列项
（1）圆形风管D1工程量
（2）软管工程量
（3）风机工程量
步骤：2.计算
通风、空调工程施工图预算--通风安装工程量计算(含案例)
通风、空调工程施工图预算--通风安装工程量计算(含案例)通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。
如下图所示动力，将室内污浊2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。
Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。
Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风(P)系统组成，如下图所示。
Ø排风口：将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
Ø排风管：输送浊气的管道。
Ø排风机：排风机是将浊气用机械能量从排气管中排出。
Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。
Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
Ø其他管件和部件等：见送风系统。
二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。
①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。
②风管长度计算：一律以施工图所示中心线长度为准。
包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度。
部件长度值按教材表5.2计取。
③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
风管制作与安装定额不包括：过跨风管的落地支架制安。
按重量另计其费用，使用通风空调分册相关子目。
通风-空调工程施工图预算-通风安装工程量计算要点
通风空调工程施工图预算通风安装工程量计算一、通风工程系统组成通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外，再把室外的新鲜空气经过净化处理之后送到室内，以保持室内的空气清洁、新鲜。
1、通风系统的分类按照动力来分分为自然通风、机械通风两种。
机械通风又分为机械送风和机械排风两种。
①自然通风：由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。
②机械通风机械通风分为机械送风和机械排风两种。
机械送风：利用风机产生的动力，使空气在通风管道系统内沿一定的方向流动，分送到各用其房间或用气点。
如下图所示Ø机械排风：利用风机产生的动力，将室内污浊的空气或废气经过消毒之后排至室外。
如下图所示。
2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。
Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。
Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风(P)系统组成，如下图所示。
Ø排风口：将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
Ø排风管：输送浊气的管道。
Ø排风机：排风机是将浊气用机械能量从排气管中排出。
Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。
Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
Ø其他管件和部件等：见送风系统。
二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。
①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。
通风空调安装工程预算定额
1、子目系数
（1）超高增加费系数：操作高度距楼地面6m以上的工程， 按人工费的15%计算。全部为人工工资。
（2）高层建筑增加费 （指高度在6层或20m以上的工业或民 用建筑），按表5.3计算
2、综合系数 （1）脚手架搭拆费按人工费的3%计算，其中人工工资占 25%，材料占75%。
15、工厂加工预制的风管及部件，不计制作费用；其购置及 运输费，以定额指标按实列入主材费，厂方应对产品质量负责。通 风管道及部件的场外运输费，可按当地相关规定执行。
16、风管穿墙、穿楼板的孔洞修补，可另行计算。但安装定 额已考虑了安装与土建交叉作业干扰及施工配合因素，不得计取其 降效费用。
17、定额中人工、材料、机械凡未按制作和安装分别列出的， 其制作费与安装费的比例可按表5.2划分：
净化圆形风管按其周长不同，套用净化矩形风管相应子目。
6、不锈钢风管制作安装项目中包括管件，但不包括法兰和 吊托支架，法兰和吊托支架应单独列项计算，执行相应的法兰和吊 托支架子目。
不锈钢矩形风管执行圆形风管相应项目。
7、铝板风管制作安装项目中包括管件，但不包括法兰和吊 托支架，法兰和吊托支架应单独列项计算，执行相应的法兰和吊托 支架子目。
6、风管检查孔、测定孔等按不同类型、规格分别以重量、 个为单位计算，检查口重量第九册定额附录二《国标通风部件标 准重量表》计算。
5.2.2部件安装工程量的计算
1、调节阀（空气加热器上（旁）通阀，圆形瓣式启动阀，圆 形保温蝶阀，方、矩形保温蝶阀，圆形、方形风管止回阀，密闭式 斜插板阀、对开多叶调节阀，风管防火阀等）
5、罩类制作安装：侧吸罩，排气罩，槽边罩，抽风罩，回 转罩，均按重量套用相应子目。皮带防护罩、电机防雨罩等重量， 定额附注未列，其重量按实计算。
通风、空调工程施工图预算--通风安装工程量计算(含案例)
通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。
如下图所示动力，将室内污浊2、通风工程系统组成①送风（给风）系统组成(J系统），如下图所示.Ø吸（回、排）风口：将房间内浊气吸入回风管道，送回空气处理室处理.Ø管道配件（管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风（P）系统组成，如下图所示.Ø排风口：将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
Ø排风管：输送浊气的管道。
Ø排风机：排风机是将浊气用机械能量从排气管中排出.Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。
Ø除尘器:用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
Ø其他管件和部件等:见送风系统。
二、通风安装工程量计算（一）通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。
①风管展开面积:不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。
②风管长度计算：一律以施工图所示中心线长度为准。
包括弯头、三通、变径管、天圆地方管件长度.支管长度以支管中心线与主管中心线交接点为分界点.风管长度不包括部件所占长度.部件长度值按教材表5。
2计取。
③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
风管制作与安装定额不包括:过跨风管的落地支架制安。
按重量另计其费用，使用通风空调分册相关子目.④净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同，用相应定额，但是，零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费。
某通风空调工程施工图预算编制
實例：通風空調工程施工圖預算編制一、某通風空調工程的工程概況、施工圖與施工說明1、工程概況：本工程為某工廠車間送風系統的安裝，其施工圖見圖5-5、圖5-6。
室外空氣由空調箱的固定式鋼百葉窗引入，經保溫閥去空氣篩檢程式過濾。
再由上通閥，進入空氣加熱器（冷卻器），加熱或降溫後的空氣由帆布軟管，經風機圓形瓣式啟動閥進入風機，由風機驅動進入主風管。
再由六根支管上的空氣分佈器送入室內。
空氣分佈器前均設有圓形蝶閥，供調節風量用。
圖5-5通風系統平面圖圖5-6通風系統A-A剖面圖2、施工說明：（1）風管採用熱軋薄鋼板。
風管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。
（2）風管角鋼法蘭規格：DN500，∟25×4；DN500以上，∟30×4。
（3）風管內外表面除鏽後刷紅丹酚醛防銹漆兩道，外表面再刷灰色酚醛調和漆兩道。
（4）所有鋼部件內外表面除鏽後刷紅丹酚醛防銹漆兩道，外表面再刷灰色厚漆兩道。
（5）風管、部件製作安裝要求，執行國家施工驗收規範有關規定。
3、設備部件一覽表（表5-4）表5-4 設備部件一覽表編號名稱型號及規格單位數量備註1 鋼百葉窗500×400 個 1 20kg2 保溫閥500×400 個 13空氣篩檢程式LWP-D(I型)臺 1空氣篩檢程式框架個 1 41kg 4空氣加熱器(冷卻器)SRZ-12x6D 臺 2 139kg空氣加熱器支架G=9.64kg5空氣加熱器上通閥1200×400 個 1 6風機圓形瓣式啟動閥D800 個 17 帆布軟接頭D600 個 1 L=3008 離心式通風機T4-72No8C 臺 1電動機Y200 L–4300kw臺 1皮帶防護罩C式II型個 1G=15.5kg風機減震臺CG327 8C kg291.39 天圓地方管D800/560×640個 1 H=40010密閉式斜插板閥D800 個 1G=40kg/個11 帆布軟接頭D800 個 1 L=30012 圓形蝶閥D320 個 613 天圓地方管D320/600×3006 H=200 14 空氣分佈器4# 600×300 個 6空氣分佈器支架個 6圖5.8二、編制的依據1、某工廠車間通風工程施工圖。
通风与空调工程施工图预算清单课件
在编制预算时，应尽可能准确估算工程量，避免估算错误。
预算超支的解决方案
及时调整预算
一旦发现预算超支，应立即对预算进行调整，减少其他项目的预 算，以确保总体预算平衡。
加强成本控制
对施工过程中的各项费用进行严格控制，确保不超预算。
合理索赔
对于因业主原因导致的额外支出，应进行合理的索赔。
06
人工费用上涨
在施工过程中，如果材料价格上涨，可能 会超出预算。
工程量估算错误
由于市场原因或政策变化，人工费用也可 能会上涨，从而导致预算超支。
在编制预算时，如果对工程量的估算不准 确，可能会导致预算超支。
避免预算超支的措施
严格控制设计变更
在设计阶段应尽可能考虑周全，减少变更的数量和幅度。
合同约束
在合同中应对材料和人工费用的上涨进行约定，以约束业主和承包 商的行为。ห้องสมุดไป่ตู้
确性。
预算调整与修正
对审查中发现的问题进行及时的 调整和修正，确保预算的准确性
。
03
通风与空调工程施工图预 算清单
设备及材料预算清单
排风系统设备
包括排风机、排风管道、排风 口等。
保温材料
用于设备和管道的保温，如橡 塑保温材料、岩棉保温材料等 。
送风系统设备
包括送风机、送风管道、送风 口等。
空调系统设备
04
2. 提高效率
通过采取适当的激励机制，提高员工 工作积极性和工作效率，缩短工期。
间接费用的控制
总结词
详细描述
1. 精简机构
2. 加强管理
3. 提高效率
精简机构、加强管理、 提高效率
间接费用是通风与空调 工程施工过程中不可避 免的一部分。为了对其 进行有效控制，应采取 以下措施
通风、空调工程施工图预算的编制(ppt57张)
高等职业教育工程造价专 业“十一五”规划教材
建筑工程安装预算
（2）排风系统组成
第6章 通风空调工程施工图预算的编制
排风系统组成如图6-4所示。包括排风口、排风管、排风 机、风帽、除尘器及其他管件和部件等。
高等职业教育工程造价专 业“十一五”规划教材
建筑工程安装预算
2．通风工程的组成
第6章 通风空调工程施工图预算的编制
通风工程一般由送风系统和排风系统两部分组成。 （1）送风系统组成 送风系统组成如图6-3所示。包括新风口、空气处理室、 通风机、送风管、回风管、送（出）风口、吸（回、排） 风口、管道配件、管道部件等。
高等职业教育工程造价专 业“十一五”规划教材
建筑工程安装预算
第6章 通风温恒湿集中式空调系统示意图 1-压缩机；2-油水分离器；3-冷凝器；4-热交换器；5-蒸发器；6-风机； 7-送风调节阀；8-帆布接头；9-电加热器；10-导流片；11-送风管；12-送风口； 13-电接点温度计；14-排风口；15-回风口；16-电加湿器；17-空气处理室； 18-新风口；19-电子仪控制器；20-电控箱；21-给水管；22-回水管
（6）通风空调管道、设备刷油及绝热工程
通风空调管道、设备刷油及绝热工程分别套用第十一册 管道刷油、设备与矩形管道刷油、金属结构刷油及绝热 工程等有关子目。
高等职业教育工程造价专 业“十一五”规划教材
建筑工程安装预算
第6章 通风空调工程施工图预算的编制
6.2.2薄钢板通风管道制作与安装 1．工程量计算 （1）管道工程量计算。风管制作安装按图示不同 规格以展开面积计算。不扣除检查孔、测定孔、 送风口、吸风口等所占面积。定额计量单位为 “10m2”。 （2）风管导流叶片的工程量均按图示叶片面积计 算。
安装工程预算与施工技术 -通风与空调工程施工图预算编制
第七章 通风与空调工程施工图预算编制
3．薄钢板部件刷油按制作安装工程量乘以系数1.15计算， 执行金属结构刷油项目。部件支架和设备支架刷油，按其制 作安装工程量计算。 4．薄钢板风管、部件以及单独列项的支架，其除锈不分锈 蚀程度套用轻锈定额子目。 5．管道及设备绝热主材以“1m3”为单位计算。 风管保温层工程量计算公式为
（5）矩形风管防火阀：L=B+240mm（B为风管高度）。
（6）密闭式斜插板阀T305，见表7-1。
3. 薄钢板通风管道（分为镀锌薄钢板和普通薄钢板风管）、净 化通风管道、玻璃钢通风管道、复合型通风管道制作安装，定额 内已包括三通、弯头、变径管、天圆地方等管件及法兰、加固框 和吊托架；但不包括过跨风管落地支架。落地支架套用第九册定 额设备支架子目。
二．风管部件制作安装
部件制作安装，按重量以“100㎏” 为计量单位。标准部件重量可 根据设计型号、规格查标准图或本册定额附录《国标通风部件标准 重量表》计算；非标准部件按成品重量计算。
1. 风口制作安装工程量 （1）风口制作工程量。 1）. 按面积计算工程量的风口均以“㎡”为计量单位。如活动金 属百叶风口、钢百叶窗。 2）. 按重量计算工程量的风口均以“100㎏”为计量单位。这类 风口有：单层百叶风口、双层百叶风口等。 （2）风口安装工程量。按上述不同类型风口及不同规格尺寸以 “个”为计量单位。 2. 阀类制作安装工程量 （1）阀类制作工程量 均以“100㎏”为计量单位，其重量查本册定额附录或标准图。 （2）阀类安装工程量 按不同种类和规格均以“个” 为计量单位。 3. 各类部件支架、设备支架制作安装套用第九册定额第七章设备 支架项目，依图纸按重量计算。 4. 消声器制作安装工程量。按重量以“100㎏”为计量单位。消 声器的重量可查本册定额附录或查标准图T701。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(4) 室内送排风口是通风与空调系统中的末端装置，
常见的有散流器、百叶送排风口、空气分布器、条 缝型送风口等。
(5)风机 风机按工作原理可分为离心式风机和轴流式风
机
①风压：是风机在标准化状态下工作时空气进 入风机后所提高的压力，单位为Pa
②风量：即流量，是风机在标准状态下工作时 单位时间内所输送的空气体积，计量单位为“立方 米/小时”或“立方米/
料制品、镁璃钢风管、玻璃钢风管、铝板、不锈钢风 管等。连接方式有咬口、焊接和法兰连接三种。
(2) 阀门是通风与空调系统中用来调节风量或防止
系统火灾的附件。 常见的有闸板阀、蝶阀、多叶调节阀、止回阀、
排烟阀、防火阀等。
(3) 进风装置是从室外采集洁净空气，即送风，或
空调新风系统的新风口、进风塔、进风窗口。 排风装置是将排风系统汇集的污浊空气排至室
在识读过程中，按介质的流动方向读，原理图、 系统图、平面图相互结合交叉阅读，能达到较好效 果。
图5.1 某通风工程施工图之一
图5.2 某通风工程施工图之二
图5.3 某通风工程施工图之三
5.2 通风空调工程量计算
5.2.1 通风与空调系统组成
5.2.1.1 机械通风系统组成
通风是将室内被污染的空气直接或经净化后排 至室外，将室外新鲜空气补充进室内，并保持室内 的空气环境符合卫生标准和生产工艺要求或人们的
(3) 表示风管系统在空间位置上的情况，并反映干
管、支管、风口、阀门、风机等的位置关系，还标 有风管尺寸、标高。与平面图结合可说明系统全貌。
(4) 一般反映空调制冷站制冷原理和冷冻水、冷却
水的工艺流程，使施工人员对整个水系统或制冷工
原理图（即工艺流程图）可不按比例绘制。
(5) 因上述图中未能反映清楚，国家或地区又无标
5.2.1.2 空调系统的组成
(1)空调系统分类与组成 空调系统可分为集中式、半集中式和局部式三
集中式空调系统是将空气处理设备（如加热器 与冷却器或喷水室、过滤器、风机、水泵等）集中 设置在专用机房内。其系统组成一般有空气处理设 备、冷冻（热）水系统（组成类同于热水采暖系统）
半集中式空调系统是一种空气系统与冷冻（热） 水系统的有机组合，空调水系统直接进入空调房间对 室内空气进行热湿处理，而空气系统主要负担新风负 荷。主要由冷水机组、锅炉或热水机组、水泵及其管 路系统、风机盘管、新风系统等组成。
④空调水系统 系统类型、所选管材和保温材 ⑤防排烟系统 机械送风、机械排风或排烟的 ⑥空调冷冻机房 冷冻机组、水泵等设备的规
(2) 平面道、水管、阀门、风口和设备的布 置情况，并确定它们的平面位置。包括风、水系统
剖面图主要表示设备和管道的高度变化情况， 并确定设备和管道的标高、距地面的高度、管道和
准图，则用详图进行表示。 例如，同一平面图中多管交叉安装，须用节点
(6) 材料（设备）表列出材料（设备）名称、规格
图5.1~图5.3是某通风工程施工图。 识读通风与空调施工图时,先读设计说明，对整 个工程建立全面的概念。再识读原理图，了解水系 统的工艺流程后，识读风管系统图。领会两种介质 的工艺流程后，再读各层、各通风空调房间、制冷 站、空调机房等的平面图。
③功率和效率：功率分为有效功率和轴功率， 计算单位为千瓦（kW）。有效功率是风机在单位时 间内传递给空气的能量，轴功率是电动机传递给风
④转速：是风机轴每分钟转动的次数，单位为 转/
轴流式风机是空气按轴向流过风机，其特点是 风压比离心式风机低，但可在低压下输送大量的空
风机按其输送的气体不同又分为一般性气体通 风机、高温通风机（防排烟风机）、防爆通风机、
局部式空调系统是将冷热源、空气处理、风机、 自动控制等装备在一起，组成空调机组，由厂家定型 生产，现场安装，只供小面积房间或少数房间局部使 用，如窗式空调机、分体式空调机、柜式空调机等。
(2)空调设备
空调系统中空气净化处理是用过滤器将空气中 的悬浮尘埃除去。过滤器有粗效、中效、高效三种
粗效过滤器多用金属丝网、铁屑、瓷环、玻璃 丝、粗孔聚氨酯泡沫塑料和人造纤维作滤料，外形 尺寸为500mm×500 mm× 500mm的器件。中效过滤 器滤料为玻璃纤维、中细孔聚乙烯泡沫塑料、无纺 布，做成抽屉式或袋式。高效或亚高效过滤器滤料
通风可分为自然通风和机械通风。机械通风系 统又分为机械排风和机械送风两种。
机械排风系统一般由有害物收集器（吸风口）、 净化设备、风管、阀门、通风机、排风口、风帽等组 成；机械送风系统由进气室（进风口）、风道、通风
(1)风道 风道是通风与空调系统中的主要部件。其断面形
式有矩形和圆形两种。 常见的风道材料有普通薄钢板、镀锌薄钢板、塑
5 通风与空调工程施工图预算
本章内容
5.1 通风与空调工程识图 5.2 通风空调工程量计算 5.3 通风空调施工图预算编制注
意问题
5.1 通风与空调工程识图
5.1.1 通风与空调工程识图
根据国家《暖通空调制图标准》（GB/T50114— 2000）的有关内容，对与通风空调施工图相关的一
图线、比例、水气管道及其阀门的常用图例与 采暖工程相同，本节介绍风道和通风空调设备图例。
通风与空调施工图包括图纸目录、选用图集 （纸）目录、设计施工说明、图例、设备及主要材 料表、总图、工艺图、系统图、平面图、剖面图、 详图等。 (1)
通风与空调施工图的设计说明内容有建筑概况、 设计标准、系统及其设备安装要求、空调水系统、
①建筑概况 介绍建筑物的面积、空调面积、 ②设计标准 室外气象参数，夏季和冬季的温 室内设计标准，即各空调房间夏季和冬季的设 ③空调系统及其设备 对整栋建筑的空调方式 和各空调房间所采用的空调设备进行简要说明。对
(1) 风道代号常按表5.1表示。对于自定义风道在相应
风道、阀门及附件常用图例见表5.2（详见Ｐ 149 (2)
通风空调设备常用图例见表5.3 （详见Ｐ150） 。
表5.1 风道代号
代号 K S
X
风道名称 空调风管 送风管
新风管
代号 H P
PY
风道名称 回风管 排风管 排烟管或排风 排烟共用管
5.1.2 识图
