7.8.1 降水与排水的作用与适用条件 1 降水与排是配合基坑开挖的安全措施，施工前应有降水与排水
设计。当在基坑外降水时，应有降水范围的估算（基坑涌水量计算方 法见附录 G），对重要建筑物或公共设施在降水过程中应监测。
2 降水又称人工降水，即采用人工降低地下水位的方法将基坑内 或基坑内外的水位降低至开挖面以下。在地下水位较高的透水土层中 进行基坑开挖施工时，由于基坑内外的水位差较大，较易产生流砂、 管涌等涌透破坏现象，有时还会影响到边坡或坑壁的稳定。因此，除 了配合围护结构设置止水帷幕外，往往还需要在开挖之前，采用人工 降水方法，将基坑内或基坑内外的水位降低至开挖面以下。
表 7.8.1 降水类型及适用条件
适
用条件
渗水系数(cm/s)
降水类型
轻型井点 多级轻型井点
10-2～10-5
喷射井点
10-3～10-6电Fra bibliotek井点＜10-6
深井井管
≥10-5
可能降低的水位深度(m)
3～6 6～12 8～20 宜配合其他形式降水使用 ＞10
(2) 地下水位较高的砂石类或粉土类土层。对于弱透水性的黏性 土层，可采取电渗井点、深井井点或降排结合的措施降低地下水位。
(1) 井点布置 轻型井点降水系统的布置，应根据基坑的平面形状与大小、土质、 地下水位高低与流向、降水深度要求而定。 1) 平面布置。当基坑或沟槽宽度小于 6m,降水深度小于 5m 时， 可用单排井点，井点管布置在地下水流上游一侧；当基坑或基槽的宽 度大 6m，或土质不良、渗透系数较大时，则宜采用双排线状井点， 布置在基坑或基槽的两侧；当基坑或基槽的面积较大时，宜采用环状 井点布置。 2) 高程布置。当地下降水深度小于 6m 时，应采用一级轻型井点 布置；当降水深度大于 6m、一级轻型井点不能满足降水深度时，可 采用明沟排水和井点降水相结合的方法，将总管安装在原有地下水位 线以下，以增加降水深度，当采用明沟排水和一级井点相结合的方法 不能满足要求时，则应采用二级轻型井点降水方法，即先挖去一级井 点排干的土方，然后再在坑内布置第二排井点。 (2) 井点管埋设 1) 井点管埋设程序： 总管排放→井点管埋设→弯连管连接→抽水设备安装。 2) 井点管埋设。 井点管埋设一般采用水冲法，包括冲孔和埋管两个过程。 冲孔时，先用起重设备将直径 50 ～70mm 的冲管吊起，并插在 井点位置上，然后开动高压水泵，将土冲松，冲孔时，冲管应垂直插 人土中，并做上下左右摆动，以加剧土体松动，边冲边沉，冲孔直径
降水施工标准
降水工程验收标准1.适用范围1.1.本标准适用于公司承建地高层建筑工程基础施工地地降水和排水施工.1.2 本标准为通用标准,基础施工降水施工除满足本标准外,尚应符合国家.行业和地方有关规范.规程.条例等和设计要求.2.一般规定2.1.所有基础施工地降水方案地施工必须按照设计文件进行,需要进行调整和优化,必须经设计同意后实施.2.3.降水设计方案必须和基坑支护方案相对应,配套实施,当降水方案作重大调整后,基坑地支护方案必须作相应地调整.2.3.建筑基础施工地降排水必须编制专项施工方案,审批后方可实施.2.4.降水施工必须进行基坑.临边建筑.构筑物.道路.管网地观测,并制定对应地预案.2.5.降水系统施工完后,应试运转及试抽,全面检查管路接头.出水状况和机械运转情况.一般开始出水混浊,经一定时间后出水应逐渐变清,对长期出水混浊地井点应予以停闭或更换.如发现井管失效,应采取措施使其恢复正常,如无可能恢复则应报废,另行设置新地井管.2.6.降水系统运转过程中应随时检查观测孔中地水位.3.降水方式地选择降水工程地方式选择,可根据降水深度.含水层岩性和渗透性按下表选择,作为与设计沟通和方案确定地参考降水技术方法地适用表4.井点降水4.1.真空井点布置应根据基坑平面与大小.地质和水文情况.工程性质.降水深度等而定.当基坑（槽）宽度小于6m,且降水深度不超过6m时,可采用单排井点,布置在地下水上游一侧；当基坑（槽）宽度大于6m,或土质不良,渗透系统数较大时,宜采用双排点,布置在基坑（槽）地两侧；当基坑面积较大时,宜采用环形井点；挖土运输设备出入道可不封闭,间距可达4m,一般留在地下水下游方向.4．2.真空井点管距坑壁不应小于1.0~1.5.井点间距一般为0.8~1.6m.集水总管标高宜尽量接近地下水位线并沿抽水水流方向有0.25%~0.5%地上仰坡度,水泵轴心与总管齐平.井点管地入土深度应根据降水深度及储水层所有位置决定,但必须将滤水管埋入含水层内,并且比挖基坑（沟.槽）底深0.9~1.2m.4．3.喷射井点常用地井点间距为2~3m.每套喷射井点地井点数不宜超过30根.总管直径宜为150mm,总长不宜超过60m.每套井点应配备相应地水泵和进.回水总管.如由多套井点组成环圈布置,各套进水总管宜用阀门隔开,自成系统.4.4.管井沿基坑外围四周呈环形布置或沿基坑（或沟槽）两侧或单侧呈直线形布置,井中心距基坑（槽）边缘地距离,依据所用钻机地钻孔方法而定,当用冲击钻进为0.5~1.5m；当用钻孔法成孔进不小于3m.管井埋设地深度和距离,根据需降水面积和深度及含水层地渗透系数等而定,最大埋深可达10m,间距10~15m.5.管井降水5.1.管井沿基坑外围四周呈环形布置或沿基坑（或沟槽）两侧或单侧呈直线形布置,井中心距基坑（槽）边缘地距离,依据所用钻机地钻孔方法而定,当用冲击钻进为0.5~1.5m；当用钻孔法成孔进不小于3m.管井埋设地深度和距离,根据需降水面积和深度及含水层地渗透系数等而定,最大埋深可达10m,间距10~15m.5.2.深井井点一般沿工程基坑周围离边坡上缘0.5~1.5m呈环形布置；当基坑宽度较窄,亦可在一侧呈直线形布置；当为面积不大地独立深基坑,亦可采取点式布置.井点宜深入到透水层6~9m,通常还应比所需降水地深度深6~8m,间距一般相当于埋深,由10~30m.5.3.大口井施工宜采用沉井法,反循环法施工.井管下沉前应清洗滤井,冲除,然后下管,下端封闭,井管与井壁之间用3-15mm砾石填充作过滤层,地面向下0.5m内用黏性土填实充夯实,井口必须要有保护措施,避免杂物和泥土进入井内.5.4.观测井：除设计要求设置地基坑外地观测井外,坑内也要求设置观测井,用来检查坑内水位,数量和位置根据具体确定,一般控制在3000m 2-5000m 2/个.观测井应高出地面0.5-1.0m,并加井盖,做好明显标志,在井口设置固定观测点.5.5.封井：封井地时间和工艺必须经设计同意后进行,分基础底板施工前封井和后期封井,基础底板施工后留设地降水井,必须通过现场试验,考虑1.2地系数进行留井,后浇带地两侧必须留设足够地降水井.5.6.穿过基础底板地降水井地内外必须有可靠地止水措施,可参照右图. 6.明排水6.1.基坑内明排水是在基坑地两侧或四周设置排水明沟,在基坑四周或每隔30~40m 设置集水井,使基坑渗出地地下水通过排水沟汇集于集水井内,然后用水泵将其排出基坑外.明沟.集水井排水,视水量多少连续或间断抽水,直至基础施工完毕.回填土为止.6.2.排水明沟宜布置在拟建建筑基础边0.4m 以外,沟边缘需开边坡坡脚应不小于0.3m.排水明沟地底面应比挖土面低0.3~0.4m,排水沟纵坡宜控制在1‰～2‰.集水井底面应比沟底低0.5m 以上,并随基坑地挖深而加深,以保持水流畅通.在基坑底时做成盲沟,回填地石子粒径不小于20mm,表面采取覆盖,检查排水通畅后浇筑基础垫层.内浇筑C45混凝土50×10钢板止水环D=400×10钢板止水环D=500×12钢垫板D=300×10钢导管降水井垫层底板混凝土D=300×12钢板封顶6.3.当基坑开挖地土层由多种土组成,中部夹有透水性能地砂类土,基坑侧壁出现分层渗水时,可在基坑边坡上按不同高程分层设置明沟和集水井构成明排水系统,分层阻截和排除上部土层中地地下水,避免上层地下水冲刷基坑下部边坡造成塌方.7.降水与排水施工质量验收标准降水与排水施工质量验收标准。

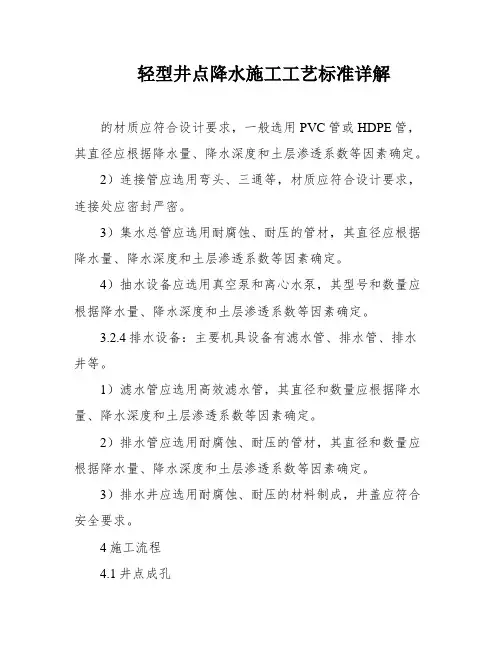

轻型井点降水施工工艺标准详解
轻型井点降水施工工艺标准详解的材质应符合设计要求，一般选用PVC管或HDPE管，其直径应根据降水量、降水深度和土层渗透系数等因素确定。
2）连接管应选用弯头、三通等，材质应符合设计要求，连接处应密封严密。
3）集水总管应选用耐腐蚀、耐压的管材，其直径应根据降水量、降水深度和土层渗透系数等因素确定。
4）抽水设备应选用真空泵和离心水泵，其型号和数量应根据降水量、降水深度和土层渗透系数等因素确定。
3.2.4排水设备：主要机具设备有滤水管、排水管、排水井等。
1）滤水管应选用高效滤水管，其直径和数量应根据降水量、降水深度和土层渗透系数等因素确定。
2）排水管应选用耐腐蚀、耐压的管材，其直径和数量应根据降水量、降水深度和土层渗透系数等因素确定。
3）排水井应选用耐腐蚀、耐压的材料制成，井盖应符合安全要求。
4施工流程4.1井点成孔4.1.1在基坑外围按设计要求进行井点成孔，井点间距一般为3～6米。
4.1.2成孔过程中应注意避免损坏井点管和连接管，保证井点管和连接管的质量。
4.1.3成孔深度应根据设计要求和土层渗透系数等因素确定，一般应深入含水层内。
4.2井点安装4.2.1井点管应根据设计要求和土层渗透系数等因素确定，一般选用直径为50mm～150mm的PVC管或HDPE管。
4.2.2井点管应垂直埋设，连接管应按设计要求连接，连接处应密封严密。
4.2.3井点管的上端应通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连。
4.3降水施工4.3.1启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出。
4.3.2根据降水水位预测曲线平面和剖面图，及时调整抽水设备的工作状态，保证降水效果。
4.3.3降水过程中应注意观测降水水位和水量，及时记录并与预测值进行比较，如有偏差应及时调整。
5施工质量控制5.1井点管和连接管的质量应符合设计要求，连接处应密封严密。
5.2井点管的垂直度应符合设计要求，井点管的深度应符合设计要求和土层渗透系数等因素确定。

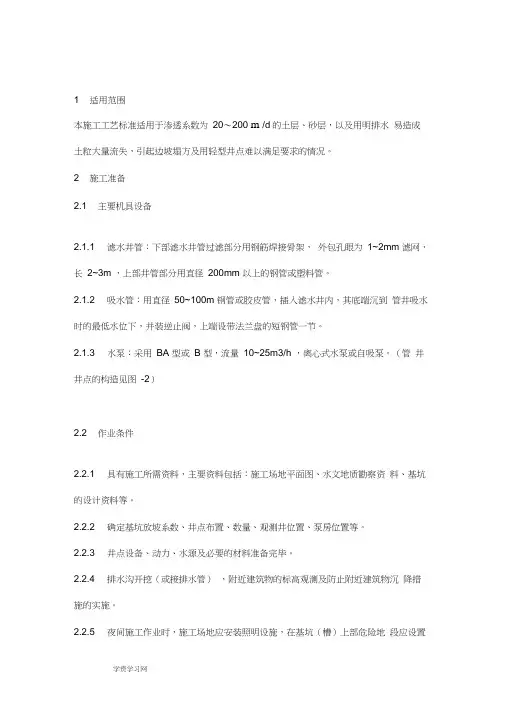

降水井施工规范(1)
1 适用范围本施工工艺标准适用于渗透系数为20〜200 m /d的土层、砂层，以及用明排水易造成土粒大量流失，引起边坡塌方及用轻型井点难以满足要求的情况。
2 施工准备2.1 主要机具设备2.1.1 滤水井管：下部滤水井管过滤部分用钢筋焊接骨架，外包孔眼为1~2mm 滤网，长2~3m ，上部井管部分用直径200mm 以上的钢管或塑料管。
2.1.2 吸水管：用直径50~100m 钢管或胶皮管，插入滤水井内，其底端沉到管井吸水时的最低水位下，并装逆止阀，上端设带法兰盘的短钢管一节。
2.1.3 水泵：采用BA 型或B 型，流量10~25m3/h ，离心式水泵或自吸泵。
（管井井点的构造见图-2）2.2 作业条件2.2.1 具有施工所需资料，主要资料包括：施工场地平面图、水文地质勘察资料、基坑的设计资料等。
2.2.2 确定基坑放坡系数、井点布置、数量、观测井位置、泵房位置等。
2.2.3 井点设备、动力、水源及必要的材料准备完毕。
2.2.4 排水沟开挖（或接排水管），附近建筑物的标高观测及防止附近建筑物沉降措施的实施。
2.2.5 夜间施工作业时，施工场地应安装照明设施，在基坑（槽）上部危险地段应设置明显安全标志。
2.4 作业人员现场所有作业人员在入场前须进行安全教育和培训 2.4.12.4.2 电器操作人员必须持证上岗。
2.4.3 钳工、运转工：已经过技术培训，并接受了施工技术交底。
3 施工工艺3.1 工艺流程3.2 操作工艺3.2.1 施工测量及管井布置3.2.1.1 根据基坑的平面形状与大小、士质和地下水的流向，降低水位深度以及成孔方式进行放线。
3.2.1.2 井中心距基坑边缘的距离，根据所用钻机钻孔方法而定。
(1)当用冲击式钻机用泥浆护壁时为0.5〜1.5m。
(2)当用套管法时不小于3 米。
3.2.1.3 管井间距为10〜50m ，降水深度可达3〜5m。
3.2.2 管井井管的埋设3.2.2.1 成孔：宜采用泥浆护壁钻孔法，即在钻机钻孔的同时，向孔内投放泥浆，护住井壁，以免地下水渗出时坍塌。
降水施工工艺标准
降水施工工艺标准是指在建筑施工过程中，为了保障建筑物的防水性能和安全性，制定的标准化施工方案。
降水施工工艺标准对于建筑工程的质量和使用寿命具有重要的影响。
一、工艺要求1.材料准备：为了确保施工质量，必须选择符合要求的材料。
例如，选用胶粘剂和密封材料时，要考虑其粘接强度和耐候性。
2.墙面处理：在施工前，需要对墙面进行处理，去除浮灰、油污和松散的表面材料，以保证施工材料的粘接牢固。
3.基层处理：对于基层条件较差的建筑物，需要进行加强处理。
可以采用刷涂防水剂、加贴防水卷材等方式，增强基层的抗水性能。
4.施工工艺：在施工过程中，要严格按照工艺要求进行操作。
首先，需要按照设计要求布置排水管道，并保证管道畅通。
其次，在墙面和地面交界处设置防水带，以防止水分侵入建筑内部。
5.质量检验：在施工完成后，需要进行质量检验。
检验内容主要包括：防水层的附着力、防水层的密封性、接缝处理质量等。
二、施工流程1.准备工作：施工前需做好准备工作，包括检查工具材料是否齐全、保护施工现场、清理工作区域等。
2.墙面处理：对墙面进行处理，清除浮灰、油污和松散的表面材料。
3.基层处理：对基层进行处理，修补破损部位，加强基层的抗水性能。
4.防水材料施工：根据设计要求，选择合适的防水材料进行施工，可采用卷材防水、涂料防水等方式。
5.防水层施工：将防水材料按照工艺要求进行施工，注意材料的均匀涂覆和密封处理。
6.接缝处理：对防水层的接缝部位进行处理，确保防水层的连续性和密封性。
7.细部处理：对墙面和地面的细节部位进行处理，如墙角、管道穿墙口等。
8.防水层的保护：施工完成后，应注意对防水层进行保护，避免机械损伤或化学腐蚀。
三、施工注意事项1.施工环境：施工应确保环境温度适宜，并避免雨水侵入施工现场。
2.施工平整度：施工前要检查基层平整度，确保防水层的质量。
3.施工技术：施工过程中要注意提高施工技术，避免漏涂、错位等问题。
4.材料质量：选择优质的材料，确保施工效果的持久性和稳定性。
降水与排水施工工艺标准
降水和排水施工工艺标准1. 适用范围本工艺标准适用于在基坑土方开挖之前，用真空（轻型）井点、喷射井点、管井深化含水层内，用不断抽水方式使地下水位下降至坑底以下，同时使土体产生固结以便利土方开挖的管井降水施工。
2. 施工准备2.1 材料准备井点管用直径38～55钢管（或镀锌钢管），带管箍。
下端为长2m的同直径钻有φ10梅花形孔(6排)的滤管，外缠8号铁丝、间距20，外包尼龙窗纱二层，棕皮三层，缠20号铁丝、间距40。
漏管下端放一个锥形的铸铁头，井点管的上端用弯管和总管相连。
连接管用塑料透亮管、胶皮管或钢管制成，直径38～55。
每个连接管均宜装设阀门，以便检修井点。
集水总管一般用直径75～l00的钢管分节连接，每节长4m,一般每隔0.8～1.6m设一个连接井点管的接头。
滤料粒径0.5～3.0cm石子，含泥量小于1%。
2.2 机具准备轻型井点降水依据抽水机组类型不同，主要有真空泵轻型井点、射流泵轻型井点两种。
前者设备组成规格及技术性能见表2.2.1，国内有定型产品供应；后者设备组成、规格及技术性能见表2.2.2。
注：1、地下水位降低深度为5.5～6.5m；2、离心式水泵数量为一台备用。
基坑排水广泛接受动力水泵，一般有机动、电动、真空及虹吸泵等。
选用水泵类型时，一般取水泵的排水量为基坑涌水量的1.5～2倍。
当基坑涌水量Q<20m3/h，可用隔膜式泵或潜水电泵；当Q=20～60m3/h，可用隔膜式或离心式水泵，或潜水电泵；当Q>60m3/h，多用离心式水泵。
2.3 作业条件及人员准备地质勘探资料具备，依据地下水位深度、土的渗透系数和土质分布而确定降水方案。
基础施工图纸齐全，以便依据基层标高确定降水深度。
降水和排水是协作基坑开挖的平安措施，施工前应有降水和排水设计。
当在基坑外降水时，应有降水范围的估算，对重要建筑物或公共设施在降水过程中应监测。
已编制施工组织设计，确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并已测量放线定位。
建筑工程排水降水施工方案
建筑工程排水降水施工方案一、前期准备工作1. 确定施工范围和施工期限：确定排水降水工程范围和施工期限，包括施工区域、施工范围、施工时间等。
2.编制施工方案：根据设计图纸和相关技术要求，编制施工方案，明确工程施工的步骤和方法。
3.准备施工材料和设备：根据施工方案需求，准备排水降水工程所需的材料和设备，包括管道材料、施工工具、机械设备等。
4.人员培训和安全措施：进行施工人员的必要培训，确保工作人员具备相关技能和知识。
同时，落实施工安全措施，确保施工过程中的安全。
5.协调相关部门：与相关部门进行沟通和协调，明确工程施工过程中的相关要求和规定，如相关审批手续、施工许可等。
二、施工工艺1.现场勘察：在施工前，对施工区进行现场勘察，确定地形、地貌和周边环境，为后续施工工艺做好准备。
2.土方开挖：根据设计要求，在施工区域进行土方开挖，确保排水降水工程的管道能够顺利铺设，并满足相关坡度和深度要求。
3.管道铺设：在土方开挖完毕后，根据设计图纸要求进行排水管道的铺设，确保管道的连接牢固，无渗漏现象。
4.接头处理：管道铺设完成后，进行接头处理，包括接头的密封和防水处理，确保管道的质量和密封性。
5.施工验收：在排水管道的铺设和接头处理完成后，进行施工验收，确保排水管道的质量和安全性。
6.降水工程施工：根据设计要求，进行降水工程的施工，包括雨水管道的设置和雨水篦子等设施的安装。
7.排水系统测试：在排水管道铺设和降水工程施工完成后，进行排水系统的测试，确保排水系统的畅通和流畅性。
8.维护和保养：完成排水降水工程后，进行相应的维护和保养工作，确保排水系统的正常使用和长期稳定。
三、施工安全1.安全培训：在施工前，对施工人员进行安全培训，包括施工现场的安全要求和规定，以及相关应急措施和安全操作流程。
2.施工现场管理：建立施工现场管理制度，做好施工现场的安全管理工作，包括巡视检查、安全预防等工作。
3.安全设施设置：在施工现场设置必要的安全设施和警示标识，确保施工现场的安全生产。
3排水降水施工方案
3排水降水施工方案一、施工前准备工作：1.审查设计方案和工程图纸，明确施工要求和工艺流程。
2.确定施工区域，清理施工现场，保证施工道路畅通。
3.准备所需的排水降水设备和材料，确保施工顺利进行。
4.制定施工计划和安全预案，做好施工人员的培训和防护工作。
5.与相关部门协调，保证施工过程中的环境保护和安全。
二、排水降水施工方案：1.排水管道施工：（1）开挖沟槽：根据设计要求和地形情况，确定排水管道的铺设位置和坡度，开挖沟槽并进行土方整理。
（2）铺设管道：将排水管道按照设计要求进行铺设，连接好各个管道接口，确保管道的质量和密封性。
（3）灌浆封孔：在管道接口处进行灌浆封孔，保证管道接口的牢固和密封性。
2.排水口施工：（1）挖掘排水口坑：根据设计要求，确定排水口位置并进行挖掘坑洞，确保排水口的安全和稳定性。
（2）安装排水口：将排水口按照设计要求进行安装，连接好排水口与管道之间的连接件，确保排水口的畅通和密封性。
（3）护坡固护：在排水口周围进行护坡固护处理，保证排水口周围的稳定和安全。
3.降水施工：（1）设备调试：对降水设备进行调试和检测，确保设备的正常运行和安全性。
（2）安装降水设备：将降水设备按照设计要求进行安装，连接好设备与管道之间的连接件，确保设备的稳固和畅通。
（3）试运行调整：对降水设备进行试运行和调整，检测设备的运行情况和效果，确保设备的高效运转。
三、施工质量和安全控制：1.严格按照设计要求和工程标准进行施工，确保施工质量和安全。
2.做好施工过程中的安全防护和环境保护工作，保证施工人员的安全和施工现场的整洁。
3.做好施工过程中的监测和验收工作，确保施工质量符合要求。
4.在施工过程中及时处理施工中的问题和难点，确保施工进度和质量。
5.完工后做好施工验收和整改工作，确保工程的质量和安全。
以上是排水降水施工方案的基本内容，希望可以对您有所帮助。
祝施工顺利！。
SGBZ-0113无砂大孔混凝土管井降水施工工艺标准
SGBZ-0113无砂大孔混凝土管井降水施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺适用于无砂大孔混凝土管井降水分项工程。
2、施工准备2.1材料机械准备滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、8～5mm豆石、木底座或混凝土底座、沥青、麻布等。
2.2施工准备2.2.1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。
2.2.2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道联接地点。
2.2.3、对设置井点位置进行平整、放线，用白灰标明其位置。
3、操作工艺3.1工艺特点沿高层建筑基础或在地下水位以下的构筑物基坑的四周采用泥浆护壁冲击式钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，以单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至下水道。
3.2管井构造管井的滤管为无砂大孔混凝土，采用粒径为8～5mm的豆石加水泥按6：1左右比例预制而成，强度大于2MPa，每节长1m左右。
最下部一节为有孔滤管，其空隙率为20～25％。
管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为Φ500、Φ600。
3.3工艺流程施工准备——放线——冲击式成孔钻机就位——成孔——泥浆护壁——下管——下滤水层——上部用厚土填实——洗井——下潜水泵——抽水——排水总管——沉淀池——污水管井3.4工艺原理3.4.1、管井采用冲击式成孔机冲击成孔，孔的直径约1m左右，泥浆护壁。
待冲孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。
深井井点降水施工工艺标准
深井井点降水施工工艺标准(QB-CNCEC JO10412-2004)1 适用范畴在土体渗透系数为10～250m/d，基坑深度超过15m，用其他井点不易解决的深层降水情形下采纳本施工工艺标准。
降水深度可达50m以内。
2 施工预备2.1 要紧机具设备2.1.1 井管：由滤水管、吸水管和沉砂管三部分组成，可用钢管、塑料管或混凝土管制成，管径一样为300～357mm，内径宜大于潜水泵外径50mm。
(1) 滤水管：长一样为3~9m。
通常在钢管上分三段抽条（或开孔），在轴条（或开孔）后的管壁上焊φ6mm垫筋，要求顺直，与管壁点焊固定，在垫筋外螺旋形缠绕12号铁丝，间距1mm，与垫筋用锡焊焊牢，或外包10孔/cm2和41孔/cm2镀锌铁丝网两层或尼龙网。
上下管之间用对焊连接。
当土质较好，深度在15m内，亦可采纳外径380~600mm、壁厚50~60mm，长1.2~1.5m的无砂混凝土管作滤水管，或在外再包棕树皮二层作滤网。
(2)(2)吸水管：采纳与滤水管同直径钢管制成。
(3) 沉砂管：一样采纳与滤水管同直径钢管，下端用钢板封底。
2.1.2 水泵：用QY-25型或QB40~25型潜水电泵或QJ50~52型浸油式潜水电泵。
2.1.3排水管：用φ325~500mm钢管或混凝土管，并设3‰的坡度，与邻近下水道连通。
2.1.4成孔设备：用CZ型冲击钻机、回转钻机、潜水钻机及配套卷扬机等。
2.2 作业条件2.2.1 具有施工所需资料，要紧资料包括：施工场地平面图、水文地质勘察资料、基坑的设计资料等。
2.2.2确定基坑放坡系数、井点布置、数量、观测井位置、泵房位置等。
2.2.3 井点设备、动力、水源及必要的材料预备完毕。
2.2.4 排水沟开挖（或接排水管），邻近建筑物的标高观测及防止邻近建筑物沉降措施的实施。
2.2.5 夜间施工作业时，施工场地应安装照明设施，在基坑（槽）上部危险地段应设置明显安全标志。
2.3 作业人员2.3.1 现场所有作业人员在入场前须进行安全教育和培训。
降水井施工规范
1适用范围本施工工艺标准适用于渗透系数为20～200ｍ/d的土层、砂层，以及用明排水易造成土粒大量流失，引起边坡塌方及用轻型井点难以满足要求的情况。
2施工准备2.1主要机具设备2.1.1滤水井管：下部滤水井管过滤部分用钢筋焊接骨架，外包孔眼为1~2mm滤网，长2~3m，上部井管部分用直径200mm以上的钢管或塑料管。
2.1.2吸水管：用直径50~100m钢管或胶皮管，插入滤水井内，其底端沉到管井吸水时的最低水位下，并装逆止阀，上端设带法兰盘的短钢管一节。
2.1.3水泵：采用BA型或B型，流量10~25m3/h，离心式水泵或自吸泵。
（管井井点的构造见图-2）2.2作业条件2.2.1具有施工所需资料，主要资料包括：施工场地平面图、水文地质勘察资料、基坑的设计资料等。
2.2.2确定基坑放坡系数、井点布置、数量、观测井位置、泵房位置等。
2.2.3井点设备、动力、水源及必要的材料准备完毕。
2.2.4排水沟开挖（或接排水管），附近建筑物的标高观测及防止附近建筑物沉降措施的实施。
2.2.5夜间施工作业时，施工场地应安装照明设施，在基坑（槽）上部危险地段应设置明显安全标志。
2.4作业人员2.4.1现场所有作业人员在入场前须进行安全教育和培训。
2.4.2电器操作人员必须持证上岗。
2.4.3钳工、运转工：已经过技术培训，并接受了施工技术交底。
3施工工艺3.1工艺流程3.2操作工艺3.2.1施工测量及管井布置3.2.1.1根据基坑的平面形状与大小、士质和地下水的流向，降低水位深度以及成孔方式进行放线。
3.2.1.2井中心距基坑边缘的距离，根据所用钻机钻孔方法而定。
（1）当用冲击式钻机用泥浆护壁时为0.5～1.5m。
（2）当用套管法时不小于3米。
3.2.1.3管井间距为10～50m，降水深度可达3～5m。
3.2.2管井井管的埋设3.2.2.1成孔：宜采用泥浆护壁钻孔法，即在钻机钻孔的同时，向孔内投放泥浆，护住井壁，以免地下水渗出时坍塌。
降水施工工艺标准
井点降水工艺标准1．材料：1)滤水管：采用砾石混凝土制作，孔隙率大于15%，内径500mm。
2)沉砂管：一般采用与滤水管同直径钢管，下端用钢板封底。
3)滤料：粒径2~5mm硬质岩石，含泥量小于1%。
4)排水管：用直径219mm钢管带接头和DN60塑料透明管。
2．机具：1)潜水泵：采用电动潜水泵抽水，泵量15m3/h和60m3/h。
2)机械：旋挖钻机、卷扬机。
3．工序：1)降水井的施工：钻机定位→开孔→下护口管→钻进→终孔→冲孔换浆→下井管→冲孔换浆→填砾→止水封孔→洗井。
2)降水管道布设：钢管除锈→防腐→焊接→安装→打压。
3)开始降水：下泵试抽→抽水试验→正常降水。
4．工艺方法：1)定位完成后、埋设护孔管，埋设护孔管要求垂直，护孔管尽可能进入原状土层内20～50cm，外围用粘土填实，防止泥浆返出孔外，孔斜误差不超过1%。
2)钻进清孔。
选择没有冲击作用力的钻机，防止破坏降水井滤水通道，水来源不足导致降水失败。
钻进前测量好钻具总长，精确计算余尺，控制钻进深度。
注水进入井孔，终孔深度达到后，对孔内自造浆用清水抽换，同时保持孔内液面高度。
3)下井管，按设计井深事先将井管排列、组合，下管时所有深井的底部按标高严格控制，并且保持井口标高一致。
井管应平稳入孔，保证环状填砾间隙厚度大于100mm。
井管接口处用过滤网密封，减少降水过程中接口侵入细砂。
4)填砾冲孔，下入钻杆至离沉淀管底50cm，井口加上补心进行换浆，逐步调稀泥浆到比重1.08左右时边填边测，一边填一边开小泵量泥浆循环。
填砾达到要求深度后停止。
5)止水封孔，为了防止上部泥浆及降水直接渗入砾料内影响成井质量，等填砾结束20分钟后，上部填粘土。
6)洗井。
要求洗井台班至少2个台班，确保洗井质量，直至井内出清水，基本不含砂，出水量大，井底沉砂不大于20cm。
7)抽水需要每天24小时派人现场值班，并做好抽水记录，每天报水位、流量。
以掌握抽水动态，指导降水运行达到最优。
排水工程施工方法和工艺
排水工程施工方法和工艺1、概述主要为工程范围内雨水工程、污水工程。
雨水工程主要包括雨水管道、预留管、横向道路管涵及雨水排放口等内容。
施工方法：本工程雨、污水管道采用开槽埋管方法施工。
2、工艺流程排水管道施工程序如下：施工准备→开挖沟槽→垫层基础→管道安装→管座和接口→检查井砌筑→沟槽覆土→拔除降水设备，其中雨污管道还需要进行闭水试验。
3、测量放样现场清理后，以事先布置好的导线点为依据，正确放出管道的轴线，并做好控制桩，然后以此轴线为准放出管道基础边线及开挖范围，此范围应满足立模、工作面宽度等要求。
各道工序均要测量放样，测量放样直接影响各工序施工，必须仔细精确。
（一）、临时水准点必须设置在不受施工影响的固定构筑物上，妥善保护，临时水准点必须闭合。
（二）、管道中心线及转折点均设攀线桩，妥善保护。
（三）、测量放样由专人负责校对，原始资料妥善保管。
如发生管线标高冲突或地下障碍物，立即向建设单位汇报，商讨措施。
4、钢管施工本工程DN200钢管材料为Q235，一般埋地段、过河管壁厚4mm(±0.2mm)。
DN300和DN500钢管材料为Q235，一般埋地段、过河DN300管壁厚6mm(±0.2mm),DN500管壁厚8mm(±0.2mm)。
1、钢管防腐（1）、钢管内防腐：管内涂双组分液体环氧涂料喷涂四道（400um），具体施工流程如下：①、表面处理:施工前对管道内壁表面作清污、清洁、除锈处理，采用喷砂除锈达到Sa2.5级，除去基体表面的油垢、油脂、可溶性盐、锈蚀、氧化皮等及其它杂物。
要求钢管内壁表面无油、干燥、表面洁净。
②、涂装第一道涂料:涂装应在除锈后立即进行，因此涂装准备工作应及时有序展开，包括涂装施工开始前的工艺参数实验、人员上岗、涂料调配、施工机械到位及检测准备等，待涂表面要求清洁、干燥。
涂装作业场所，空气相对湿度不大于85%，基体表面温度应大于露点3度以上，环境温度在5度以上。
排水及降水施工方案
排水及降水施工方案一、工程背景与目标随着城市建设的快速发展，排水及降水工程在城市基础设施建设中的作用日益凸显。
本工程旨在通过科学合理的施工方案，确保排水系统高效畅通，降低地下水位，为城市发展提供稳定可靠的环境。
二、排水系统设计排水系统设计应充分考虑地形地貌、气候条件和城市发展规划，合理布置排水管网，确保雨水和污水能够快速、有效地排出。
系统设计中要特别注意管道的坡度、管径及连接方式，以保障排水的顺畅性和维护的便捷性。
三、降水工艺选择降水工艺的选择应根据工程所在地的地质条件、地下水位和降水需求来确定。
常见的降水工艺包括井点降水、管井降水等。
在选择工艺时，要综合考虑施工成本、工期和降水效果等因素。
四、设备材料清单施工所需的设备材料包括排水管材、管道连接件、泵站设备、降水井设备等。
设备材料的选择应符合相关标准规范，并能够满足工程实际需求。
在采购过程中，要严格把控质量，确保设备材料的安全可靠。
五、施工流程详解施工流程包括施工准备、管网铺设、泵站及降水井建设、系统调试与运行等步骤。
每个步骤都要严格按照施工规范进行，确保施工质量。
同时，要加强现场管理，确保施工安全。
六、安全质量控制安全质量控制是施工过程中的重要环节。
要建立健全安全质量管理体系，明确各级人员的职责和任务。
在施工过程中，要定期进行安全质量检查，及时发现和解决问题，确保工程质量和安全。
七、环保与节能措施在施工过程中，要采取有效的环保与节能措施，减少对环境的破坏和资源的浪费。
例如，合理布置施工现场，减少土地占用；优化施工工艺，降低能耗；加强废水废渣的处理，防止污染等。
八、应急预案与处置针对可能出现的突发情况，要制定应急预案，明确应急响应流程和处置措施。
一旦发生紧急情况，要及时启动应急预案，迅速组织人员进行处置，确保人员安全和工程稳定。
同时，要做好事后总结和经验教训的汲取，不断完善应急预案。
综上所述，本排水及降水施工方案涵盖了工程背景与目标、排水系统设计、降水工艺选择、设备材料清单、施工流程详解、安全质量控制、环保与节能措施以及应急预案与处置等多个方面。
降水井施工工艺
降水井施工工艺：㈠施放井位：1、人员及设备安排：为确保井位施放工作完成，安排1名测量工程师及2名测量工与布井专业技术人员开展此项工作。
采用满足本工程需要的设备进行施放井位。
2、井位布置的一般形式：根据本降水设计方案，本工程降水管井的布置形式为“封闭式”，降水井距结构外皮≥2.0m。
3、结构线施放及确认：根据城市平面控制网，利用现有电子地图采集井位的平面坐标，从附近原导线点的资料以及其他标段的数据，先由施工人员放出结构中线或边线，待复测无误后，开始人工布放初步井位。
4、井位布放及确认：井位初步布放后，对井位进行物探，如发现有地下管线异常，必须错开地下障碍物，即对井位作出相应调整，但一般不得侵犯地铁结构。
要求对改移的井位再经地面物探核查，确认无地下管线后，用油漆作出显著标志，必要时采用钢钎打入地面下300mm，并灌入石灰粉。
上钻前须再由人工挖探坑确认，由布井人员量测井位并加以确认。
㈡水泥管降水井施工1、施工工艺流程：2、施工工艺方法：⑴钻井：按布设的井位坐标测放井位，采用钢筋做显著标志，对井位处的地面标高进行测量，确定井深。
钻井设备选用GPS-15钻机，成孔采用正循环自然泥浆造浆，泥浆护壁回转钻进成孔，钻头选用带保径圈的三翼钻头，钻头直径按设计及规范要求。
根据施工经验，使用这些钻头施工稳定性好，能确保成孔质量，能有效控制成孔中的缩径现象，确保工程质量。
采用反循环潜水钻机成井，井径及孔深不小于设计要求，井孔圆正垂直。
⑵换浆：井管下入前注入清水置换，砂石泵抽出沉渣并测定井深。
用水泵或捞砂管抽出沉渣，使井内泥浆密度保持在1.15-1.25g/0mm3。
⑶吊放井管：井管采用水泥砾石滤水管，分节下放，滤水管外包两层300g/m2无纺布。
井管高出地面不小于300mm，并加盖临时保护。
⑷填滤料：井管下入后立即填入滤料。
滤料沿井孔四周连续、均匀填入，将泥浆挤出井孔。
填滤料时，随填随测滤料填入高度，当填入量与理论计算量不一致时，及时查找原因。
管井降水主要施工方法及技术要求
管井降水主要施工方法及技术要求引言在土木工程中，管井降水是指通过管道系统将地下水排泄至地表或其他地方的一种施工技术。
管井降水在许多工程项目中起到至关重要的作用，能够有效地保证施工过程中的地下水位降低，从而减轻地基沉降的风险，确保工程安全顺利进行。
本文将介绍管井降水的主要施工方法和技术要求。
一、管井降水的施工方法1. 抽水井法抽水井法是常用的管井降水施工方法之一。
该方法通过在需要降水的区域打井，利用水泵将地下水抽入井内，然后通过排水管道将水导出。
抽水井法施工简单、操作方便，适用于较小范围的降水需求。
然而，对于大规模的降水工程，抽水井法的效果可能不够理想，需要采用其他降水方法。
2. 钻井法钻井法是一种常见的管井降水施工方法，适用于需要降水的较大范围。
该方法通过在需要降水的区域使用钻机钻入地下，然后在钻孔内放置降水管道。
地下水会通过降水管道流入管井，再由管井将地下水排泄至外部。
钻井法施工需要专业的设备和技术支持，但可以实现较大规模的地下水降低。
3. 水封法水封法是一种适用于需要降水的较小范围的施工方法。
该方法利用水密封层将地下水和外部水隔离，然后通过管道将地下水抽出。
水封法相对较简单，不需要大型设备，但也只适用于较小规模的降水需求。
二、管井降水的技术要求1. 设计方案在进行管井降水之前，应根据地质调查和工程要求，制定详细的降水设计方案。
设计方案应包括降水井的位置、数量和深度，降水管道的布置和连接方式等内容。
设计方案的合理性和准确性对于降水效果的实现至关重要。
2. 施工材料管井降水的施工材料应符合相关标准和规定。
降水井和管道的材料一般选用耐腐蚀性能好、密封性能优越的材料，以确保降水系统的可靠性和持久性。
施工材料的选择应根据具体工程要求和地下水的化学性质进行合理选择。
3. 施工工艺管井降水的施工工艺应符合相关规范和要求。
施工人员应具备相关经验和技能，熟悉降水设备的操作和维护。
在施工过程中，应严格按照设计方案进行操作，保证降水系统的良好运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
降水与排水施工工艺标准1. 适用范围本工艺标准适用于在基坑土方开挖之前，用真空（轻型）井点、喷射井点、管井深入含水层内，用不断抽水方式使地下水位下降至坑底以下，同时使土体产生固结以方便土方开挖的管井降水施工。
2. 施工准备2.1 材料准备2.1.1 井点管用直径38～55钢管（或镀锌钢管），带管箍。
下端为长2m的同直径钻有φ10梅花形孔(6排)的滤管，外缠8号铁丝、间距20，外包尼龙窗纱二层，棕皮三层，缠20号铁丝、间距40。
漏管下端放一个锥形的铸铁头，井点管的上端用弯管与总管相连。
2.1.2 连接管用塑料透明管、胶皮管或钢管制成，直径38～55。
每个连接管均宜装设阀门，以便检修井点。
2.1.3 集水总管一般用直径75～l00的钢管分节连接，每节长4m,一般每隔0.8～1.6m设一个连接井点管的接头。
2.1.4 滤料粒径0.5～3.0cm石子，含泥量小于1%。
2.2 机具准备2.2.1 轻型井点降水根据抽水机组类型不同，主要有真空泵轻型井点、射流泵轻型井点两种。
前者设备组成规格及技术性能见表2.2.1，国内有定型产品供应；后者设备组成、规格及技术性能见表2.2.2。
注：1、地下水位降低深度为5.5～6.5m ；2、离心式水泵数量为一台备用。
2.2.2 基坑排水广泛采用动力水泵，一般有机动、电动、真空及虹吸泵等。
选用水泵类型时，一般取水泵的排水量为基坑涌水量的1.5～2倍。
当基坑涌水量Q<20m 3/h ，可用隔膜式泵或潜水电泵；当Q=20～60m 3/h ，可用隔膜式或离心式水泵，或潜水电泵；当Q>60m 3/h ，多用离心式水泵。
2.3 作业条件及人员准备2.3.1 地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布而确定降水方案。
基础施工图纸齐全，以便根据基层标高确定降水深度。
2.3.2 降水与排水是配合基坑开挖的安全措施，施工前应有降水与排水设计。
当在基坑外降水时，应有降水范围的估算，对重要建筑物或公共设施在降水过程中应监测。
2.3.3 已编制施工组织设计，确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并已测量放线定位。
2.3.4 现场三通一平工作已完，并设置了排水沟。
2.3.5 各专业施工人员经培训，合格后方可上岗。
3. 工艺流程3.1 轻型井点降水的工艺流程 3.1.1 井点管施工工艺程序是：3.1.2 井点布置根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。
当基坑（槽）宽度小于6m，且降水深度不超过6m时，可采用单排井点，设在地下水上游一侧；当基坑（槽）宽度大于6m或土质不良、渗透系数较大时，宜采用双排井点，设在基坑（槽）的两侧；当基坑面积较大的，宜采用环形井点，挖土设备进出通道处，可不封闭，间距可达4m。
井点管距坑壁不应小于1.0～1.5m，距离太小，易漏气，大大增加了井点数量。
间距一般为0.8～1.6m。
埋深根据降水深度及含水层位置决定，但必须埋入含水层内，并且比挖基坑（沟、槽）底深0.9～1.2m，或者通过计算确定。
3.1.3 井点管埋设，成孔用冲击式或回转式钻机成孔，孔径为300，井深比井点管设计深50cm；洗井用0.6m3空压机或水泵将井内泥浆抽出；井点管用机架吊起徐徐插入井孔中央，使露出地面20，然后倒入粒径5～30 石子，使管底有500高，再沿井点管四周均匀投放2～4 粒径粗砂，上部1.0m深度内，用粘土填实以防漏气。
3.1.4 井点管埋设完毕应接通总管。
总管设在井点管外侧50cm处，铺前先挖沟槽，并将槽底整平，将配好的管子逐根放入沟内，在端头法兰穿上螺栓，垫上橡胶密封圈，然后拧紧法兰螺栓，总管端部，用法兰封牢。
一旦井点干管铺好后，用吸水胶管将井点管与干管连接，并用8号铁丝绑牢。
一组井点管部件连接完毕后，与抽水设备连通，接通电源，即可进行试抽水，检查有无漏气、淤塞情况，出水是否正常，如有异常情况，应检修后方可使用，如压力表读数在0.15～0.20MPa，真空度在60kPa以上，表明各连接系统无问题，即可投入正常使用。
3.1.5 井点使用时，应保持连续不断抽水，并配用双电源以防断电。
一般抽水3～5d 后水位降落基本趋于稳定。
3.1.6 基础和地下构筑物完成并回填土后，方可拆除井点系统。
拨出可借助于倒链或杠杆式起重机，所留孔洞用砂或土堵塞。
3.1.7 井点降水时，应对水位降低区域内的建筑物进行沉降观测，发现沉陷或水平位移过大时，应及时采取防护技术措施。
3.1.8 降水系统施工完后，应试运转，如发现井管失效，应采取措施使其恢复正常，如无可能恢复则应报废，另行设置新的井管。
降水系统运转过程中应随时检查观测孔中的水位。
3.2 排水的工艺流程3.2.1 场地排水场地开挖常会遇到地下水和地表滞水大量渗入，造成场地浸水，破坏边坡稳定，影响施工进行，因此必须做好现场场地的排水、截水、疏水、排洪等工作，并尽可能减少雨季施工工作量，一般方法是：(1) 在现场周围地段应修设临时或永久性排水沟、防洪沟或挡水堤，山坡地段应在坡顶或坡脚设环形防洪沟或排水沟，以拦截附近坡面的雨水、潜水排入施工区域内。
(2) 现场内外原有自然排水系统尽可能保留或适当加以整修、疏导、改造或根据需要增设少量排水沟，以利排泄现场积水、雨水和地表滞水。
(3) 在有条件时，尽可能利用正式工程排水系统为施工服务，先修建正式工程主干排水设施和管网，以方便排除地面滞水和基坑井点抽出的地下水。
(4) 现场道路应在两侧设排水沟，支道应在两侧设小排水沟．沟底坡度一般为2%～8%，保持场地排水和道路畅通。
(5) 基坑开挖应在地表流水的上游一侧设排水沟、散水沟或截水挡土堤．将地表滞水截住；在低洼地段挖基坑时，可利用挖出之土沿四周或迎水一侧、二侧筑0.5～0.8m 高的土堤截水。
(6) 大面积地表水，可采取在施工范围区段内挖深排水沟，工程范围内再设纵横排水支沟，将水流疏干，再在低洼地段设集水、排水设施，将水排走。
(7) 在可能滑坡的地段，应在该地段外设置多道环形截水沟，以拦截附近的地表水，修设和疏通坡脚的原排水沟，疏导地表水．处理好该区域内的生活和工程用水，阻止渗入该地段。
(8) 湿陷性黄土地区，现场应设有临时或永久性的排洪防水设施，以防基坑受水浸泡，造成地基下陷。
施工用水、废水应设有临时排水管道；贮水构筑物、灰池、防洪沟、排水沟等应有防止漏水措施，并与建筑物保持一定的安全距离。
安全距离：一般在非自重湿陷性黄土地区应不小于12m，在自重湿陷性黄土地区不小于20m；搅拌站设置离建筑物应不小于10m。
距建筑物的四周，对非自重湿陷性黄土地区在15m以内，对自重湿陷性黄土地区在25m以内不应设有集水井。
材料设备的堆放．不得阻碍雨水排泄。
需要浇水的建筑材料，宜堆放在距基坑外5m以外，并严防水流入基坑内。
3.2.2 基坑槽（沟）排水在地下水位较高的地段或有地面滞水的地段开挖基坑、槽（或沟），常会遇到地下水问题。
由于地下水的存在，非但土方开挖困难，费工费时，边坡易于塌方，而且会导致地基被水浸泡，扰动地基土，造成工程竣工后建筑物的不均匀沉降．使建筑物开裂或破坏。
因此，基坑、槽开挖施工中，应根据工程地质和地下水文情况，采取有效地降低地下水位措施，使基坑开挖和施工达到无水状态，以保证工程质量和工程的顺利进行。
开挖基坑、槽时降低地下水位的方法很多，一般有设各种排水沟排水和用各种井点系统降低地下水位两类方法，其中以设明（暗）沟、集水井排水为施工中应用最为广泛、简单、经济的方法．各种井点主要应用于大面积深基坑降水。
(1) 明沟与集水井排水系在开挖基坑的一侧、两侧或四侧，或在基坑中部设置排水明（边）沟，在四角或每隔20～30m设一集水井，使地下水流汇集于集水井内，再用水泵将地下水排出基坑外（见下图）。
排水沟深度应始终保持比挖土面低0.4～0.5m；集水井应比排水沟低0.5～1.0m，或深于抽水泵进水阀的高度以上，并随基坑的挖深而加深，保持水流畅通．使地下水位低于开挖基坑底0.5m。
一侧排水沟应设在地下水的上游。
一般小面积基坑排水沟深0.3～0.6m，底宽应不小于0.2～0.3m，水沟的边坡为1∶1～1.5，沟底设有0.2%～0.5%的纵坡．使水流不致阻塞。
较大面积基坑排水，常用水沟截面尺寸可参考表3.2.2采用。
集水井截面为0.6m×0.6m～0.8m×0.8m，井壁用木方、木板支撑加固。
至基底以下井底应填以20cm厚碎石或卵石．水泵抽水龙头应包以滤网，防止泥砂进入水泵。
抽水应连续进行，直至基础施工完毕，回填土后才停止。
本法施工方便，设备简单，降水费用低．管理维护较易，应用最多。
适用于土质情况较好．地下水不很旺．一般基础及中等面积基础群和建（构）筑物基坑（槽、沟）的排水。
表3.2.2 基坑（槽）排水沟常用截面表图示基坑面积（m2）截面符号（m）粉质粘土粘土地下水位以下的深度（m）4 4～8 8～12 4 4～8 8～12 5000以下a 0.5 0.7 0.9 0.4 0.5 0.6b 0.5 0.7 0.9 0.4 0.5 0.6c 0.3 0.3 0.3 0.2 0.3 0.3 5000～10000a 0.8 1.0 1.2 0.5 0.7 0.9b 0.8 1.0 1.2 0.5 0.7 0.9c 0.3 0.4 0.4 0.3 0.3 0. 3 10000以上a 1.0 1.2 1.5 0.6 0.8 1.0b 1.0 1.2 1.5 0.6 0.8 1.0c 0.4 0.4 0.5 0.3 0.3 0.4(2) 分层明沟排水当基坑开挖土层由多种土组成，中部夹有透水性强的砂类土，为避免上层地下水冲刷基坑下部边坡，造成塌方，可在基坑边坡上设置2～3层明沟及相应的集水井，分层阻截并排除上部土层中的地下水（见下图）。
排水沟与集水井的设置，应注意防止上层排水沟的地下水溢流向下层排水沟，冲坏、掏空下部边坡，造成坍方。
本法可保持基坑边坡稳定，减少边坡高度和扬程。
适于深度较大、地下水位较高、且上部有透水性强的土层的建筑物基坑排水。
(3) 深层明沟排水当地下基坑相连，土层渗水量和排水面积大，为减少大量设置排水沟的复杂性，可在基坑外距坑边6～30m或基坑内深基础部位开挖一条纵长深的明排水沟作为主沟，使附近基坑地下水均通过深沟自行流入下水道或流入另设的集水井，用泵排到施工场地以外的沟道中排走（见下图）。
在建（构）筑物四周或内部设支沟与主沟连通，将水流引至主沟排走，排水主沟的沟底应比最深基坑底低0.5～1.0m。
主沟比支沟低50～70cm，通过基础部位用碎石及砂子作盲沟，以后在基坑回填前分段用粘土回填夯实截断，以免地下水在沟内继续流动破坏地基土。
深层明沟亦可设在厂房内或四周的永久性排水沟位置，集水井宜设在深基础部位或附近。
