轻型井点降水施工工艺标准范本
工程降水井点施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。
根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。
为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。
二、施工目的1. 降低地下水位，保证基坑施工安全；2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；3. 提高地基承载力，为后续施工创造有利条件。
三、施工方法1. 井点降水方法选择根据工程地质条件和施工要求，本工程采用轻型井点降水方法。
轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。
2. 井点布置（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。
（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。
3. 施工步骤（1）施工准备：准备施工所需的材料、设备、工具等。
（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。
（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。
（4）连接总管：将井点管与总管连接，连接处采用胶带密封。
（5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。
（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。
（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。
四、施工质量控制1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。
2. 总管连接：确保总管与井点管连接紧密，无渗漏。
3. 抽水设备：检查抽水设备运行正常，无异常噪音。
4. 观测记录：准确记录地下水位变化，为后续施工提供依据。
五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意观察井点降水效果，如发现异常情况，立即停止施工，查找原因，采取措施。
轻型井点降水施工方案新编完整版
轻型井点降水施工方案新编完整版（二）材料准备1.滤管：编织布、尼龙丝网、铅丝。
（三）人员准备1.施工队伍：包括技术人员、工人、安全员等。
三.施工工艺（一）井点定位（二）井点钻孔1.在井点位置处进行钻孔，钻孔深度根据设计要求确定。
（三）安装井点管和滤管1.将井点管放入钻孔中，与孔壁紧密贴合。
（四）连接管道1.连接井点管和总管，采用透明管或胶皮管，用铅丝固定。
（五）抽水1.启动水泵，抽取地下水。
四.注意事项1.施工过程中，应注意安全，确保施工人员和设备的安全。
2.施工结束后，应及时清理施工现场，保持环境卫生。
五.轻型井点降水系统拆除1.在工程结束后，根据要求进行轻型井点降水系统的拆除。
2.拆除过程中，应注意安全，确保施工人员和设备的安全。
六.质量验收标准1.轻型井点降水系统应符合设计要求和相关标准。
七.环境安全措施1.施工过程中，应注意环境保护，防止污染。
2.施工结束后，应清理施工现场，保持环境卫生。
最后，进行试抽与检查，若无异常情况，则正式投入降水程序。
在施工过程中，需要保持凿孔冲击管上下移动时垂直，以保证井点降水井壁保持垂直，遇到较大的石块和砖块时，需要保持成孔的直径上下一致。
在注意事项方面，土方挖掘运输车道不需要设置井点，但需要注意及时办理用电手续，保证在抽水期间不停电，并进行常规检查。
出水规律应“先大后小，先浑后清”，若出现异常情况应及时进行检查。
在抽水过程中，需要经常检查和调节离心泵的出水阀门以控制流水量，并保持抽吸与排水的均匀。
通病及现象原因分析预防措施含水层疏干后，土体产生限制基坑周围堆放材料会在井点抽水时在周围地面生密实效应，土层压料，机械设备量，且会出现沉降开裂及位移缩，地面下沉。
宜集中堆放材料。
表层土渗水性较强，抽出的水又迅速返回井内。
进水管、滤网堵塞或泵发生机械故障等。
做好地表排水系统，防止雨水倒灌，井点抽水就近排入下水道中。
抽水前检验水泵，正式抽水前进行试抽。
序号检查项目单位允许偏差允许值检查方法1 排水沟坡度‰ 1～22 井管（点）垂直度﹪ 1 直尺3 井管（点）间距（与设计相比）﹪≤150。
2-1轻型井点降水

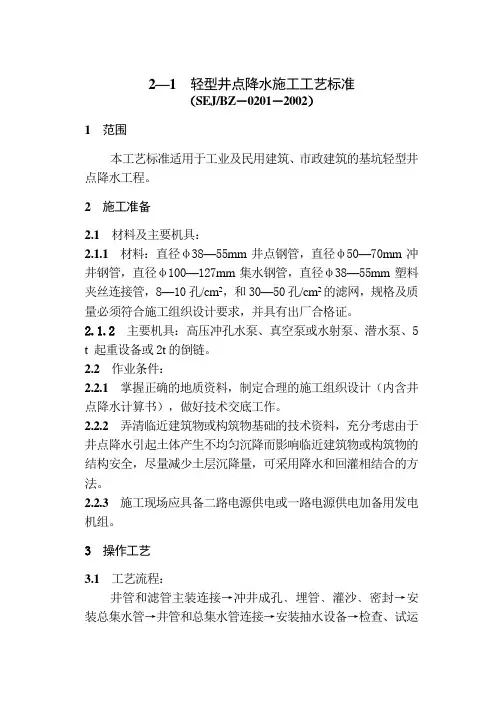

2—1轻型井点降水施工工艺标准（SEJ/BZ－0201－2002）1范围本工艺标准适用于工业及民用建筑、市政建筑的基坑轻型井点降水工程。
2施工准备2.1材料及主要机具：2.1.1材料：直径φ38—55mm井点钢管，直径φ50—70mm冲井钢管，直径φ100—127mm集水钢管，直径φ38—55mm塑料夹丝连接管，8—10孔/cm2，和30—50孔/cm2的滤网，规格及质量必须符合施工组织设计要求，并具有出厂合格证。
2.1.2主要机具：高压冲孔水泵、真空泵或水射泵、潜水泵、5 t 起重设备或2t的倒链。
2.2作业条件：2.2.1掌握正确的地质资料，制定合理的施工组织设计（内含井点降水计算书），做好技术交底工作。
2.2.2弄清临近建筑物或构筑物基础的技术资料，充分考虑由于井点降水引起土体产生不均匀沉降而影响临近建筑物或构筑物的结构安全，尽量减少土层沉降量，可采用降水和回灌相结合的方法。
2.2.3施工现场应具备二路电源供电或一路电源供电加备用发电机组。
3操作工艺3.1工艺流程：井管和滤管主装连接→冲井成孔﹑埋管﹑灌沙﹑密封→安装总集水管→井管和总集水管连接→安装抽水设备→检查、试运转→工作→工作结束，拆除3.2直径φ38—55mm钢滤管，管壁钻12—18mm孔，呈梅形分布，滤管外侧用8#铅丝呈螺旋型固定，外包双层滤网，内细滤网用30—50孔/cm2黄铜丝布或尼龙丝布，外粗滤网用8—10孔cm2铁丝或铜丝布，双层滤网外再固一层12#铅丝的保护网。
滤管和井管用螺纹、管箍连接，见滤管构造图1。
3.3水冲法进行井点冲孔。
根据施工组织设计的井点平面位置，用起重设备吊起冲井管，将冲井管插入井点位置，开动高压水泵将土冲松，冲井直径一般为300mm，冲井压力见表1。
井孔成型后，立即拔出冲管，插入井点管，并在井管壁外，迅速填灌粗砂滤层，填至井管上口距地面1—1.5m处再用粘土封堵。
见图2。
表1各种土层冲孔所需水流压力表①埋没井点冲孔水流压力，最可靠的数字是通过试冲，表列值可供施工预估配备高压泵及必要时的空气压缩机性能之用．②根据国产轻型井点的最小间距80cm(井点管中心至中心)，要求冲孔位置不宜过近，以防两孔冲通(一般冲孔直径在30cm左右)．轻型井点间距宜采用0.8—1.6m．②借助于冲管沉没井点过程中，当冲孔达额定深度(为井点管长加滤管长．再加约50cm)后，尽快减低水压，拔起冲管的同时．向孔内沉入井点管，并快速填入砂滤层填抖。
简易版轻型井点降水施工方案(标准版)
简易版轻型井点降水施工方案(标准版)概述在城市建设中，基础设施建设是至关重要的。
其中，水利工程是建设城市的重要基础。
在井点降水施工中，施工方案的设计和实施对防汛防灾工作起着至关重要的作用。
本文档主要介绍井点降水施工的简易版轻型方案。
目的本文档主要为施工方案编制人员提供指导，帮助他们编制出科学、实用的井点降水施工方案。
过程步骤一：施工前准备1.确认施工目的，明确施工内容2.制定施工计划，明确施工时间、地点、人员、机具等3.组织人员进行安全培训，明确安全注意事项步骤二：施工建设1.准备必要的施工设备和材料2.对地面进行测量，找出合适的降水点3.将井点降水装置安装在选定的降水点4.安装系统管线5.测试系统步骤三：施工后维护1.定期检查井点降水系统的运行情况2.定期进行维护，清洗管道和装置3.定期更换设备或器材施工流程图graph LR;A(施工前准备) -- 预备 --> B(施工建设);B -- 筛选 --> C(选择合适的降水点);C -- 安装 --> D(安装井点降水装置);D -- 连接 --> E(安装系统管线);E -- 检验 --> F(测试系统);F -- 运维 --> G(施工后维护);G -- 循环 --> B;施工注意事项1.按照操作程序正确挖掘井点，尽量避免对周围施工环境造成影响。
2.安装井点降水装置时，要按照装置的使用说明正确安装。
3.安装管线时，要注意管道尺寸和长度的合理匹配，以防漏水或堵塞管道。
4.进行测试前，应确认井点降水系统是否漏水或堵塞。
5.在维护井点降水系统时，应注意安全，禁止操作不当等行为。
6.定期更换设备或器材，确保井点降水系统的正常运行。
总结通过本文档的介绍，井点降水施工的简易版轻型方案已经得到了完善。
为了确保项目施工质量和安全，施工人员需仔细阅读、理解并遵守相关安全规定和操作规范。
注：本文档所述内容均为标准版，具体情况视现场实际情况而定。
轻型井点降水范本
4.7、电渗井点阴阳极距离轻型井点80-100mm.尺量检查.喷射井点120-150mm.尺量检查.
检查后形成施工记录,检查施工记录.
5、成品保护
6、应注意的质量问题
6.1、土方挖掘运输车道不设置井点,这并不影响整体降水效果.
为了节省机械施工费用,不使用履带式吊车,采用碎石桩振冲设备的自制简易车架,因此场地平整度要高一些,设备进场前进行场地平整,以便于车架在场地内移动.
3、操作工艺
3.1井点安装
3.1.1、安装程序
井点放线定位一安装高位水泵一凿孔安装埋设井点管一布置安装总管一井点管与总管连接一安装抽水设备一试抽与检查一正式投入降水程序.
6.9、主干管应按本交底做好流水坡度,流向水泵方向.
6.10、如在冬季施工,应做好主干管保温,防止受冻.
6.1l、基坑周围上部应挖好水沟,防止雨水流人基坑.
6.12、井点位置应距坑边2～2．5m,以防止井点设置影响边坑土坡的稳定性.水泵抽出的水应按施工方案设置的明沟排出,离基坑越远越好,以防止地表水渗下回流,影响降水效果.
在试抽时,应检查整个管网的真空度,应达到550mmHg(73．33KPa),方可进行正式投人抽水.
3.2抽水
轻型井点管网全部安装完毕后进行试抽.当抽水设备运转一切正常后,整个抽水管路无漏气现象,可以投入正常抽水作业.开机后一个星期后将形成地下降水漏斗,并趋向稳定,土方工程可在降水10d后开挖.
4、质量标准
由于地质情况比较复杂,工程地质报告与实际情况不符,应因地制宜采取相应技术措施,并向公司技术部通报.
7、质量记录
本工艺标准应具备以下质量记录：
轻型井点降水方案(全文完整版)
轻型井点降水方案(全文完整版)范本一：轻型井点降水方案(全文完整版)一：方案目的本方案旨在通过轻型井点降水技术，解决城市中心区域的降水不足问题，提高城市生态环境。
二：方案背景城市中心区域由于高楼大厦的密集，导致空气不流通，水蒸气无法自然凝结形成雨水，造成城市中心区域降水量明显不足的现象。
为了改善这一情况，提高城市中心区域的生态环境，我们提出了轻型井点降水方案。
三：方案内容1. 安装人工井点: 在城市中心区域的指定位置，安装一定数量的人工井点，每个井点覆盖范围为1000平方米。
2. 井点设备: 每个井点设备包括水泵、喷头和控制系统，水泵用于提取地下水，喷头用于将水喷洒到空中形成雾气，控制系统用于控制水泵的开关和喷头的喷水量。
3. 雾气: 通过控制系统，每个井点按照设定的时间和喷水量释放水雾，使雾气形成云团，进而产生降水。
4. 监测系统: 在城市中心区域设置监测系统，对降水量和雾气浓度进行实时监测，以便及时调整井点设备的工作状态。
5. 运行管理: 设立专门的运行管理团队，负责井点设备的维护和运行管理，定期检查设备的工作状态，保证方案的有效进行。
四：方案效果本方案实施后，可有效增加城市中心区域的降水量，改善空气质量，提高生态环境。
五：风险评估1. 设备故障: 井点设备可能会出现故障，导致降水效果减弱或停止。
需要进行定期检查和维护，及时修复故障。
2. 水资源限制: 如果地下水资源有限，可能会限制井点设备的使用。
需与相关部门进行协调，确保水资源的充足供应。
六：附件本文档涉及附件如下：1. 井点设备安装图纸2. 监测系统示意图3. 运行管理团队成员名单七：法律名词及注释本文涉及的法律名词及注释如下：1. 城市生态环境保护法：指对城市生态环境实施保护，促进城市可持续发展的法律法规。
2. 水资源管理条例：指对水资源的开发、利用和保护实施管理的法律法规。
范本二：轻型井点降水方案(全文完整版)一：方案目的本方案旨在通过轻型井点降水技术，解决城市广场降水不足的问题，改善城市生态环境。
轻型井点降水施工工艺设计标准
轻型井点降水施工技术标准1适用范围本标准适用于渗透系数为0.1~20m/d的砂质土、粉土、含薄层粉砂的淤泥(粉质)质粘土中的基坑降水施工，适用于降低水位深度至3 ~ 12m(单层降低水位3 ~ 6m，多层降低水位6 ~ 12m)。
轻型井点降水系统在基坑周边埋设井点管，并深入含水层。
井点管的上端通过连接弯头与集水总管连接，集水总管与真空泵和离心泵连接。
当抽水设备启动时，地下水在真空泵的抽吸下通过过滤管进入井点管和集水总管。
空气排出后，由离心泵的排水管排出，使地下水位降至基坑底部以下。
其优点是设备简单，使用灵活，拆装方便，沉淀效果好。
图1.1轻型井点降水示意图2主要应用标准和规范2 . 0 . 1 jgj∕t111-98建筑和市政降水工程技术规范2.0.2《建筑基坑支护技术规范》JGJ120-20123施工准备3.1技术准备3.1.1熟悉施工图纸、平面布置图、工程勘察资料、地质条件等。
，并重点关注地下水位和土壤渗透系数；根据建筑物和构筑物的基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境(施工季节、河流水位、周边地表水等。
)，进行井点降水设计。
3.1.2根据基础的平面形状、技术要求和降水的地质条件，通过轻型井点的设计，预测计算降水水位和水量，提出降水工程的辅助措施和补救措施。
3.1.3工程环境问题应进行专项设计，分析附近建筑物、构筑物是否沉降，必要时应做沉降观测记录；编制降水施工的组织程序、施工安排和安全生产要求。
3.1.4施工开始前，编制降水工程的工程量清单、工期计划表，组织人员、设备和材料等。
并综合考虑安全文明施工和环境条件，合理布置泥浆池或坑，采取污水排放和污染防治措施。
3.1.5绘制井点布置图、降水设施结构图、降水水位预测曲线平面和剖面图，与降水日观测水位进行对比，并布置排水设施的数量和位置。
3.2机器和设备3.2.1根据降排水工程施工的实际情况，制定施工工艺，选择合适的施工机具。
轻型井点降水施工工艺标准
轻型井点降水施工工艺标准一、施工前准备。
在进行轻型井点降水施工前，首先需要对施工现场进行全面的勘察和测量，确定井点位置和井筒尺寸，以及周围环境的情况。
同时，需要对施工所需的设备和材料进行清点和准备，确保施工所需的一切条件都已具备。
二、井点降水施工工艺。
1. 井点设置。
根据勘察和测量结果，确定井点位置，并进行标志和围栏设置，确保施工现场的安全。
同时，对井筒进行清理和修整，保证井筒的通畅。
2. 井点设备安装。
将井点降水所需的设备进行安装和调试，包括水泵、管道、阀门等设备的安装和连接，确保设备运转正常。
3. 降水施工。
根据实际情况确定降水的方案和方法，进行降水施工。
在施工过程中，需要密切关注井点的降水效果，及时调整和处理可能出现的问题，确保降水施工的顺利进行。
4. 安全监控。
在井点降水施工过程中，需要对施工现场进行全面的安全监控，确保施工人员和设备的安全。
同时，需要对降水效果进行实时监测，及时调整施工方案，确保降水效果达到预期要求。
5. 施工结束。
当井点降水施工完成后，需要对施工现场进行清理和整理，将施工所用的设备和材料进行清点和归库，确保施工现场的整洁和安全。
三、施工注意事项。
1. 施工现场的安全是首要考虑的问题，需要严格遵守相关的安全操作规程，确保施工人员和设备的安全。
2. 在进行井点降水施工时，需要根据实际情况进行合理的方案设计，确保降水效果达到预期要求。
3. 施工人员需要严格按照操作规程进行操作，确保施工的质量和效率。
4. 在施工过程中，需要密切关注施工现场的环境变化，及时调整施工方案，确保施工的顺利进行。
四、施工质量验收。
井点降水施工完成后，需要进行施工质量的验收，确保施工达到相关标准和要求。
同时，需要对施工现场进行清理和整理，恢复施工前的状态。
五、施工后维护。
完成井点降水施工后，需要对设备进行检查和维护，确保设备的正常运转。
同时，需要对施工现场进行定期的清理和维护，保持施工现场的整洁和安全。
井点降水施工标准
轻型井点降水施工工艺标准依据标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺适用于轻型井点降水分项工程。
2、施工准备2.1施工机具(1)滤管：Φ38-55mm，壁厚3.0mm无缝钢管或镀锌管,长2.Om左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻Φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50-60mm用1O号铅丝绑扎一道，滤管另一端与井点管进行联结。
(2)井点管：Φ38-55mm，壁厚为3.0mm无缝钢管或镀锌管。
(3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
(4)总管：Φ75-102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。
(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。
(6)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。
(7)凿孔冲击管：Φ219×8mm的钢管，其长度为10m。
(8)水枪：Φ50×5mm无缝钢管,下端焊接一个Φ16mm的枪头喷嘴,上端弯成大约直角,且伸出冲击管外,与高压胶管连接。
(9)蛇形高压胶管：压力应达到1.50MPa以上。
(10)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。
2.2材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。
2.3技术准备(1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。
(2)凿孔设备与抽水设备检查。
2.4平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。
3、操作工艺3.1井点安装3.1.1安装程序井点放线定位——安装高位水泵——凿孔安装埋设井点管——布置安装总管——井点管与总管连接——安装抽水设备——试抽与检查——正式投入降水程序。
轻型井点降水
中铁三局集团建安公司施工工艺标准QB/SJ－SG0104－2005轻型井点降水━━━━━━━━━━━━━━━━━━━━━━━━1 适用范围本工艺标准适用于渗透系数为0.1～5.0m/d的土以及土层中含有大量的细砂和粉砂的土，或明沟排水易引起流砂、坍方的基坑降水工程。
2 施工准备2.1 材料准备2.1.1 井点管。
用直径38～55mm钢管，带管箍，下端为长2m的同直径钻有φ10mm梅花形孔（6排）的滤管，外缠8号铁丝、间距20mm，外包尼龙窗纱二层，棕皮三层，缠20号铁丝、间距40mm。
2.1.2 连接管。
用塑料透明管、胶皮管，直径38～55mm；顶部装铸铁头。
2.1.3 集水总管。
用直径75～100mm钢管带接头。
2.1.4 滤料。
粒径0.5～3.0cm石子，含泥量小于1%。
2.2 主要机具设备2.2.1 根据抽水机组类型不同，主要有真空泵轻型井点、射流泵轻型井点两种。
前者设备组成、规格及技术性能见表2.2.1-1，国内有定型产品供应；后者设备组成、规格及技术性能见表2.2.1-2。
2.3 作业条件2.3.1 地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布已确定降水方案。
2.3.2 基础施工图纸齐全，以便根据基层标高确定降水深度。
2.3.3 已编制施工组织设计，确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并已测量放线定位。
2.2.1-1 真空泵型轻型井点系统设备规格与技术性能注1：地下水位降低深度为5.5～6.5m。
注2：离心式水泵数量为一台备用。
公司标准化委员会2005－06－01批准2005－07－01实施·21·QB ／SJ －SG0104－2005中铁三局集团建筑安装工程有限公司·22·2.2.1-2 φ50型射流泵轻型井点设备规格及技术性能注：每套设备带9m长井点25～30根，间距1.6m ，总长180m ，降水深5～9m 。
轻型井点降水
轻型井点降水轻型井点降水依据标准：《建筑工程施工质量验收统一标准》GB50300-2《建筑地基基础工程施工质量验收规范》GB50202-21、范围本工艺标准适用于工业及民用建筑轻型井点降水项目。
2、施工准备2.1、施工机具60kpa。
检查真空度表。
喷射井点>93kpa。
检查真空度表。
4.7、电渗井点阴阳极距离轻型井点80-100mm。
尺量检查。
喷射井点120-150mm。
尺量检查。
检查后形成施工记录，检查施工记录。
5、成品保护6、应注意的质量问题6.1、土方挖掘运输车道不设置井点，这并不影响整体降水效果。
6.2、在正式开工前，由电工及时办理用电手续，保证在抽水期间不停电。
因为抽水应连续进行，特别是开始抽水阶段，时停时抽，井点管的滤网易于阻塞，出水混浊。
同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。
6.3、轻型井点降水应经常进行检查，其出水规律应“先大后小，先混后清”。
若出现异常情况，应及时进行检查。
6.4、在抽水过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。
6.5、真空度是轻型井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测，若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。
6.6、在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。
如“死井”数量超过10％，则严重影响降水效果，应及时采取措施，采用高压水反复冲洗处理。
6.7、在打井点之前应勘测现场，采用洛阳铲凿孔，若发现场内表层有旧基础、隐性墓地应及早处理。
6.8、如粘土层较厚，沉管速度会较慢，如超过常规沉管时间时，可采取增大水泵压力，大约在1．O～1．4MPa，但不要超过1．5MPa。
6.9、主干管应按本交底做好流水坡度，流向水泵方向。
轻型井点降水工法
轻型井点降水工法一、前言轻型井点降水已被广泛地应用于各项建筑施工中，特别是在沿海、沿河地区，地下高水位软土地基中使用轻型井点降水，能获得很好的经济和技术效果。
二、工法特点轻型井点降水属强迫性降水，在建筑物基坑施工中能克服基坑流沙、提高边坡的稳定性，使基坑底面干燥，创造良好的施工条件，防止坑底隆起并加速土体固结，既安全又方便。
轻型井点降水对直立基坑支护挡墙可以减少作用在其上的侧土压力。
轻型井点布置灵活，使用方便，施工速度快，降水效率较高，即使个别井管损坏，也不影响整个系统，能够适应施工条件变化的工程。
轻型井点可反复多次使用，施工费用小，经济效果好。
三、适应范围由于轻型井点的抽水机组置于地表，真空在地面产生，所以其降水深度受到真空吸程的限制。
一级轻型井点降水井管埋设深度一般为6m左右。
轻型井点适用的土层为粉砂质粉土、粉质粘土，在渗透系数为0.1～50m/d的土层中降水效果较好。
四、工艺原理轻型井点降水是利用真空原理，使土体中的水分和空气受真空吸力作用经管路系统和抽水设备而吸出，使地下水位降低到坑底以下的一种基坑降水施工工法。
该工法增强了边坡的稳定性，防止了涌水、土的上冒和流砂现象的发生。
轻型井点降水的施工，是在基坑开挖前，预先在基坑四周埋设一定数量带过滤器的井点管，其四周回填过滤砂，顶部约1m回填粘土闭气，上部用软式透明管接于水平集水总管，然后与真空泵组相连，这样便形成了轻型井点降水系统。
五、施工工艺与操作要点1、轻型井点施工工艺见图1：2、操作要点1）井点的布置要求：轻型井点的设计计算可根据《建筑施工手册》上册中的公式进行计算。
降水水力坡度：双排井点内侧按1：10；单排井点两侧按1：4取值。
井点间距1.2～2.0m，常用间距1.5m。
基坑底部双排井点宽度宜在30m左右，当井点系统宽度大于50m时，基坑中间加一排临时井点。
在降水深度4倍范围内受降水影响较大，如需控制地面沉降量，应采取回灌等措施，加强地面沉降监测。
轻型井点降水施工工艺标准
轻型井点降水施工工艺标准Prepared on 22 November 2020A/0ZQN/JS-01-2012安徽中启能电力工程有限公司企业标准JZ-11轻型井点降水施工工艺标准2012-3-10发布2012-3-10实施安徽中启能电力工程有限公司发布目次轻型井点降水施工工艺标准1范围本标准规定了轻型井点降水施工的准备事项、工艺流程、施工工艺标准、质量标准、成品保护措施、职业健康安全和环境措施及质量记录。
本标准适用于渗透系数为～50m/d的土以及土层中含有大量的细砂和粉砂的土或明沟排水易引起流砂、坍方等情况的土方开挖降水；适合降低水位深度为3～12米（单层降低水位3～6米，多层为6～12米）。
2术语和定义下列术语和定义适用于本文件。
2.1降水工程engineeringdewatering降水工程系指应用水文地质学原理，通过降水设计和降水施工，排除地表水体和降低地层中滞水、潜水、承压水、基岩水、岩溶水等地下水的水位，满足建设工程的降水深度和时间要求，并对工程环境无危害性影响。
2.2降水地质条件dewateringprospecting是指同降水工程有关的水文地质、工程地质、环境地质等条件的总称。
2.3降水深度groundwaterlevelafterlowering自地面算起至基坑底面以下设计要求的动水位间的深度。
2.4降水出水量yieldwaterduringlowering指降水井从含水层中抽出的总水量。
2.5降水试验dewateringexperiment降水施工前进行抽水试验、引渗试验或注水试验，测定水文地质参数或其它参数；检查降水效果，确定工程参数，供分析调整降水方案的试验。
2.6轻型井点在基坑的四周或一侧埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排除空气后，由离心水泵的排水管排出，使地下水位降至基坑底下。
土木工程—轻型井点降水法施工工艺
轻型井点降水法施工工艺在基坑开挖深度较大，地下水位较高，而土质较差（如粉砂、细砂等）的情况下，用集水坑降水法施工往往容易出现坑内涌水、斜坡失稳塌方、坑底上冒（即管涌）、流砂等现象。
不但使基坑无法开挖，还会造成大量水土流失，影响邻近建筑物的安全，为此一般采用人工井点降水。
井点降水法就是在基坑开挖之前，在基坑四周埋设一定数量的滤水管，挖方前或挖方过程中利用抽水设备，通过井点管不断抽水，使地下水位逐渐降落至基坑底以下，形成较为稳定的水位曲线。
由于在基坑开挖过程中仍不断抽水，这样可使所挖土体始终保持干燥状态，从根本上防止了地下水涌入坑内，也防止了流砂的发生，既改善了工作环境，也利于提高工程质量。
若井点降水影响邻近建筑物的沉降与安全，应采取措施，用回灌法，旋喷加固土壤等法解决。
井点降水有两类：一类为真空抽水，有轻型井点（单级或多极）、电渗井点和喷射井点；另一类为非真空抽水，有管井井点和深井泵等。
施工时应根据含水层分布及类别、渗透系数、降水深度、工程特点及设备条件等，通过技术经济比较，选择适当的井点降水方法。
各类井点降水方法的参考适用范围可参照上表选择。
以轻型井点降水法采用较广。
轻型井点降水施工工艺：轻型井点法降水就是沿基坑的一侧、二侧或四周将多根较细的井点管埋入地下蓄水层内，井点管的下端装有滤管，井点管的上端通过弯管与总管连接形成管路系统，利用装在管路系统上的抽水设备将地下水通过井点管不断抽出，这样便可将原有地下水位降至坑底以下需要的高度。
1、井点管，直径与滤管相同，长度5～7m。
2、滤管，直径φ38～φ50mm，长度1.0～1.5m。
3、总管：直径φ100～φ127mm。
4、弯联管，一般为透明塑料管或橡皮管。
5、抽水设备，包括真空泵、离心水泵和水气分离器等组成。
一、轻型井点降水设备：轻型井点降水设备由管路系统与抽水设备两大部分组成。
甲、管路系统：包括滤管、井点管、弯联管及总管等。
1、滤管：滤管是进水渗透管，其构造是否合理对抽水效果影响很大。
轻型井点降水施工方案
轻型井点降水施工方案
一、轻型井点降水介绍
沿基坑四周每隔一定间距布设井点管，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，集水总管为Φ150钢管，周身设置与井点管间距相同的Φ40吸水管口，然后通过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的效果，保证了基底的干燥无水。
水井大致分为四大类，无压完整井、无压非完整井、承压完整井、承压非完整井。
二、适用范围
适用于渗透系数为0.1～50m/d的土层中。
降水深度为：单级井点3～6m，多级井点6～12m
三、基坑涌水量计算
计算公式：
式中：
Q基: 基坑基本排水量
K: 粘土层渗透系数， K=0.10m/d。
四、井点计算
式中：q——单井出水能力（m3/d） r0 ——过滤管半径=0.025m l ——滤管进水部分长度=2m
井点数及井距采用公式：井数：n=1.1Q/q根
平均井间距b=L*m/n 式中： L——基坑周长 n——井点根数。
轻型井点降水施工工艺标准
轻型井点降水施工工艺标准1 适用范围本标准适用于渗透系数为0.1~20m/d的砂土、粉土、含薄层粉砂的淤泥质（粉质）黏土等土层的基坑降水施工，适合降低水位深度为3～12米（单层降低水位3～6米，多层为6～12米）。
轻型井点降水系在基坑外围埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位降到基坑底以下。
其优点是机具设备简单，使用灵活，装拆方便，降水效果好的特点。
图1.1 轻型井点降水示意图2 主要应用标准和规范2.0.1《建筑与市政降水工程技术规范》JGJ∕T111-982.0.2《建筑基坑支护技术规范》JGJ120-20123 施工准备3.1 技术准备3.1.1熟悉施工图纸、平面布置图、工程勘察资料、地质条件等，着重了解地下水位、土层渗透系数；根据建构筑物基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境（施工季节、江河水位、四周地表水等等）影响等进行井点降水设计。
3.1.2根据地基基础平面形状、技术要求和降水地质条件，通过对轻型井点的设计，预测计算降水水位和水量，并提出降水工程的辅助措施和补救措施。
3.1.3对工程环境问题应专门设计，对附近建构筑物是否沉降进行分析，必要时做好沉降观测记录；编制降水施工组织程序、施工安排和安全生产的要求。
3.1.4开工前，编制好降水工程量表、工期进度计划表，组织好人员和设备材料等。
并综合考虑安全文明施工和环境条件，合理布置泥浆池或泥浆坑，做好排污、防污措施。
3.1.5绘制井点平面布置图、降水设施结构图、降水水位预测曲线平面与剖面图，以备与降水日观测水位比较，并布置排水设施的数量、位置。
3.2 机具设备3.2.1 根据降水与排水工程施工实际情况制定施工工艺, 并相应选用适宜的施工机具。
轻型井点降水施工方案(标准版)
轻型井点降水施工方案(标准版)轻型井点降水施工方案(标准版)1. 引言1.1 目的本旨在提供一份详细的轻型井点降水施工方案，以指导施工人员进行安全高效的井点降水工作。
1.2 范围本方案适用于轻型井点降水施工，包括施工准备、井点降水设备选择与安装、施工操作流程、安全防护措施等。
2. 施工准备2.1 工程调研在施工开始之前，应对工程进行详细的调研，了解地质情况、井点布置、降水要求等。
2.2 施工方案设计根据调研结果，设计适合该工程的井点降水施工方案，包括井深、井点数量、降水设备选择等。
3. 井点降水设备选择与安装3.1 降水设备选择根据工程需要和井点特点，选择适合的降水设备，包括水泵、井下泵配件、管道系统等。
3.2 设备安装按照设备厂家提供的安装说明，安装水泵、管道系统等设备，确保其稳固可靠。
4. 施工操作流程4.1 施工前准备进入施工现场前，必须佩戴好安全防护装备，对施工设备进行检查和试运行。
4.2 井点开凿使用合适的工具和方法对井点进行开凿，保证井点的稳定和符合要求的尺寸。
4.3 降水操作安装好降水设备后，按照操作规程启动水泵，将井点内的水泵出井，确保井点降水达到预期效果。
4.4 施工完成与清理施工结束后，对施工现场进行清理，确保环境整洁、无遗留物。
5. 安全防护措施5.1 安全培训施工人员应接受相应的安全培训，了解井点降水施工的危险性和防范措施。
5.2 个人防护施工人员必须佩戴安全帽、防滑鞋、防护眼镜等个人防护装备，避免意外伤害。
5.3 现场警示标识在施工现场设置明显的警示标识，提醒人员注意安全事项。
6. 附件附件1：轻型井点降水设备清单附件2：现场施工图纸7. 法律名词及注释7.1 施工现场：指井点降水施工所在的实际场地。
7.2 降水设备：包括水泵、井下泵配件、管道系统等。
7.3 安全防护装备：指佩戴在施工人员身上的安全帽、防滑鞋、防护眼镜等。
7.4 警示标识：指在施工现场设置的明显标识，用于提醒人员注意安全事项。
轻型井点降水施工方案(标准版)
轻型井点降水施工方案(标准版)范本 1：轻型井点降水施工方案(标准版)一、引言1.1 项目背景本轻型井点降水施工方案是为了解决在工程施工中遇到的井点降水问题，并确保工程施工的顺利进行。
1.2 目的和范围本施工方案的目的是为了有效降低施工现场地下水位，提供安全稳定的施工条件。
本工程包括井点降水的具体操作流程和施工中的安全要求。
二、施工准备2.1 施工组织根据工程需要，组建井点降水施工组，确认施工人员和工作职责，并制定相应的施工管理制度。
2.2 材料准备准备相应的降水设备和材料，包括井点降水泵、软管、降水井套等。
2.3 施工场地准备对施工场地进行清理和平整，确保施工现场的安全和整洁。
三、施工流程3.1 井点测量与布设根据施工现场的实际情况，选择井点位置，并进行仔细测量和布设。
3.2 井点钻孔使用钻机进行井点钻孔，保证井点的垂直度和稳定性。
3.3 井点安装将井点套管和滤管安装到钻孔中，并进行密封处理。
3.4 降水设备安装将降水设备按照施工要求进行安装，连接井点套管和降水泵，并进行试运行。
3.5 井点降水在进行井点降水前，需要测量地下水位，根据实际情况设置降水水位和流量。
启动降水泵，将地下水抽出并排放到指定位置。
四、安全要求4.1 操作员安全施工人员必须进行专业培训，并穿戴相应的防护用品，确保操作安全。
4.2 设备安全降水设备必须符合相关标准要求，并定期检查和维护，确保设备运行安全可靠。
4.3 环境保护降水施工过程中，必须合理处理排放水，保证环境的安全和卫生。
五、附件本文档涉及附件：1. 井点降水施工组织结构图；2. 井点降水设备清单；3. 井点布设平面图。
六、法律名词及注释1. 井点降水：指通过井点设施将地下水抽出，并进行有效处理和排放的技术措施。
2. 钻孔：使用钻机进行地下钻孔的过程，常用于地基工程和地下水勘查等领域。
------------------------------------------------------------------------------------------------------------------------------范本 2：轻型井点降水施工方案(简洁版)一、引言本轻型井点降水施工方案是为解决工程施工中井点降水问题的方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻型井点降水施工工艺标准1 适用范围本标准适用于渗透系数为0.1~20m/d的砂土、粉土、含薄层粉砂的淤泥质（粉质）黏土等土层的基坑降水施工，适合降低水位深度为3～12米（单层降低水位3～6米，多层为6～12米）。
轻型井点降水系在基坑外围埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位降到基坑底以下。
其优点是机具设备简单，使用灵活，装拆方便，降水效果好的特点。
图1.1 轻型井点降水示意图2 主要应用标准和规范2.0.1《建筑与市政降水工程技术规范》JGJ∕T111-982.0.2《建筑基坑支护技术规范》JGJ120-20123 施工准备3.1 技术准备3.1.1熟悉施工图纸、平面布置图、工程勘察资料、地质条件等，着重了解地下水位、土层渗透系数；根据建构筑物基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境（施工季节、江河水位、四周地表水等等）影响等进行井点降水设计。
3.1.2根据地基基础平面形状、技术要求和降水地质条件，通过对轻型井点的设计，预测计算降水水位和水量，并提出降水工程的辅助措施和补救措施。
3.1.3对工程环境问题应专门设计，对附近建构筑物是否沉降进行分析，必要时做好沉降观测记录；编制降水施工组织程序、施工安排和安全生产的要求。
3.1.4开工前，编制好降水工程量表、工期进度计划表，组织好人员和设备材料等。
并综合考虑安全文明施工和环境条件，合理布置泥浆池或泥浆坑，做好排污、防污措施。
3.1.5绘制井点平面布置图、降水设施结构图、降水水位预测曲线平面与剖面图，以备与降水日观测水位比较，并布置排水设施的数量、位置。
3.2 机具设备3.2.1 根据降水与排水工程施工实际情况制定施工工艺, 并相应选用适宜的施工机具。
进入施工现场的施工机具应进行验收,验收合格后方可使用。
降水施工机具设备按不同的降水类型及适用条件选用。
3.2.2 成孔设备：主要有长螺旋钻机、卷扬机、冲水管、高压水泵、套管或高压水枪等。
3.2.3降水设备：主要机具设备有井点管、连接管、集水总管、抽水设备等。
1）井点管用直径38-55mm钢管,带管箍,下端为长2m的同直径钻有Ф10mm 梅花形孔(8排)的滤管,外缠6号铁丝、间距25mm,外包尼龙窗纱二层,棕皮三层,缠20号铁丝、间距40mm。
2）连接管用塑料透明管、胶皮管,直径38-55mm;顶部装铸铁头。
透明管或胶皮管与井点管和总管连接，采用铅丝绑扎，应扎紧以防漏气。
3）集水总管用直径75-100mm钢管带接头，用法兰盘加橡胶垫圈连接，防止漏气、漏水。
4）抽水设备分为真空泵轻型井点、射流泵轻型井点和隔膜泵轻型井点三种，根据施工工艺的不同选择不同型号水泵。
3.3 材料设备3.3.1滤料:一般为粗砂，含泥量小于1%,不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。
3.3.2 滤网:均应采用耐水锈材料制成，如铜网、青铜网和尼龙丝布网等。
3.4作业条件3.4.1基础施工图纸齐全,以便根据基层标高确定降水深度。
3.4.2己编制施工组织设计,确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并已测量放线定位。
3.4.3现场三通一平工作已完成,并设置了排水沟。
3.4.4井点管及设备已购置，材料已备齐，并已加工和配套完成。
4 施工操作工艺4.1 工艺流程井点布置→井点管布设→井点管与总管接通→抽水→降水观测→井点拆除。
4.2 施工方法4.2.1井点布置当基坑或沟槽宽度小于6m，降水深度小于6m 时，可用单排井点，井点管布置在地下水流上游一侧；当基坑或基槽的宽度大于6m，或土质不良、渗透系数较大时，则宜采用双排线状井点，布置在基坑或基槽的两侧；当基坑或基槽的面积较大时，宜采用环状井点布置。
挖土运输设备出入道井点管可不封闭，开口间距宜在4m 左右，开口位置宜留在地下水相对较少的一侧。
井点管距坑壁间距宜为0.7～1.2m。
集水总管标高宜尽量接近地下水位线并沿抽水水流方向有0.25％～0.5％的上仰坡度，水泵轴心与总管齐平。
井点管的入土深度应根据降水深度及储水层所在位置决定，但必须将滤水管埋入含水层内，并且比挖基坑（沟、槽）底深0.9～1.2m。
当地下降水深度小于6m 时，应采用一级轻型井点布置；当降水深度大于6m、一级轻型井点不能满足降水深度时，可采用明沟排水和井点降水相结合的方法，将总管安装在原有地下水位线以下，以增加降水深度，当采用明沟排水和一级井点相结合的方法不能满足要求时，则应采用二级轻型井点降水方法，即先挖去一级井点排干的土方，然后再在坑内布置第二排井点。
图4.2-1 单排井点布置示意图（a）平面布置（b）高程布置1-总管；22-井点管；3-抽水设备图4.2-2环形井点布置示意图图4.2-3 二级轻型井点示意图4.2.2 井点管布设成孔用冲击式或回转式钻机成孔，井深比井点设计深50cm；洗井用空压机或水泵将井内泥浆抽出；井点用机架吊起徐徐插入井孔中央，使露出地面200mm，再沿井点管四周均匀投放粗砂，上部 1.0m 深度内，用粘土填实以防漏气。
4.2.3井点管与总管接通井点管埋设完毕应接通总管。
总管设在井点管外侧50cm处，铺前先挖沟槽，并将槽底整平，将配好的管子逐根放入沟内，在端头法兰穿上螺栓，垫上橡胶密封圈，然后拧紧法兰螺栓，总管端部用法兰封牢。
一旦井点干管铺好后，用吸水胶管将井点管与干管连接，并用８号铁丝绑牢。
一组井点管部件连接完毕后，与抽水设备连通，接通电源，即可进行试抽水，检查有无漏气、淤塞情况，出水是否正常，如有异常情况，应检修后方可使用，如压力表读数在0.15-0.20MPa，真空度在93.3kPa以上，表明各连接系统无问题，即可投入正常使用。
图4.2-4井点管与总管连接图4.2-5降水管连接图图4.2-6降水管连接图4.2.4抽水先开动真空泵排气，再开动离心泵抽水，井点降水系统运行后，井点管系统运行，应保证连续抽水，并准备双电源，正常出水规律为“先大后小，先浑后清”。
如不上水，或水一直较浑，或出现清后又浑等情况，应立即检查纠正。
真空度是判断井点系统良好与否的尺度，应经常观察，一般真空度应不低于55.3～66.7kPa。
如真空度不够，通常是因为管路漏气，应及时修好。
井点管淤塞，可通过听管内水流声，手扶管壁感到振动，手扶管子较热等简便方法进行检查，如井点管淤塞太多，严重影响降水效果时，应逐个用高压水反冲洗井点管或拔除重新埋设。
井点降水时，应对水位降低区域内的建筑物及管线进行沉降观测，发现沉陷或水平位移过大时，应及时采取防护技术措施。
4.2.5 降水观测1)井点监测在重要的工程中，或者降水工地周围有较为重要的需要保护的建筑物或地下管线时，还需布置进行井点监测。
2)流量观测流量观测很重要，一般可以用流量表或堰箱。
若发现流量过大而水位降低缓慢甚至降不下去时，可考虑改用流量较大的离心水泵，若是流量较小而水位降低却较快则可改用小型水泵以免离心泵无水发热，并可节约电力。
3)地下水位观测地下水位观测井的位置和间距可按设计需要布置，可用井点管作为观测井。
在开始抽水时，每隔4~8h测一次，以观测整个系统的降水机能。
3d或降水达到预定标高前，每日观测1~2次。
地下水位降到预期标高后，可数日或一周测一次，但若遇下雨时，须加密观测。
4)孔隙水压力观测通过降水期间观测地层中孔隙水压力的变化，可预计地基强度、变形以及边坡的稳定性。
孔隙水压力的观测平常每天1次。
在有异常情况时，如发现边坡裂缝、基坑周围发生较大沉陷等，须加密观测，每天不少于2次。
5)沉降观测对于抽水影响范围以内的建筑物和地下管线，应进行建筑物的沉降和地下管线处地层沉降的观测。
沉降观测的基准点应设置在井点影响范围之外。
沉降观测可用水准仪和分层沉降仪进行。
观测次数通常每天1次，在异常情况下须加密观测，每天不少于2次。
4.2.6 井点拆除构筑物竣工并进行回填土后，方可拆除井点系统，井点管拆除一般多借助于倒链、起重机、挖机等，所留孔洞用土或砂填塞，对地基有防渗要求时，地面以下2m 应用黏土填实。
5 成品保护5.0.1井点滤网应注意保护，在堆放、装卸和运输等过程中不使受压、踩踏，防止滤网遭到受损坏，在下井点管以前，必须严格检查滤网，发现破损或包扎不严密应及时修补。
5.0.2井点成孔后，应立即下井点管并填入滤料以防塌孔。
不能及时下井点管时，孔口应盖盖板，防止物件掉入井孔内堵孔。
5.0.3井点管埋设后，管口要用木塞堵住，以防异物掉入管内堵塞。
5.0.4井点使用应保持连续抽水，并设置备用电源，以避免泥渣沉淀淤管。
5.0.5冬期施工，井点联结总管上要覆盖保温材料，或回填30cm 厚以上干松土，以防冻坏管道。
6 质量标准6.0.1井点管间距、埋设深度应符合设计或规范要求，一组井点管和接头中心，应保持在一条直线上。
6.0.2井点埋设应无严重漏气、淤塞、出水不畅或死井等情况。
6.0.3埋入地下的井点管及井点联接总管，均应除锈并刷防锈漆一道，各焊接口处焊渣应凿掉，并刷防锈漆一道。
6.0.4降水过程中，应定时观测水流量、真空度和水位观测井内的水位。
各组井点系统的真空度应保持在55.3-66.7kPa，压力应保持在0.16MPa。
6.0.5井点施工质量标准必须符合下表要求：7 质量记录7.0.1放样记录、钻孔记录、井点管施工记录。
7.0.2原材料质量检查记录。
7.0.3降水观测统计表。
7.0.4周边环境监测记录。
7.0.5降水工程检验批质量验收记录表。
8 安全、环保措施8.1 安全措施8.1.1冲、钻孔机操作时应安放平稳，防止机具突然倾倒或钻具下落，落成人员伤亡或设备损坏。
8.1.2已成孔尚未下井点前，井孔应用盖板封严，以免掉土或发生人员安全事故。
精品文档. 8.1.3各机电设备应由专人看管，电气必须一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业。
8.1.4抽水设备应进行定期保养，降水期间不得随意停抽；当发生停电时，应及时更新电源，保持正常降水。
8.1.5发现基坑（槽）出水，涌砂，应立即查明原因，组织处理；8.1.6降水过程中，特别是基坑开挖时，应随时观察基坑边坡的稳定性，防止边坡产生流砂、流土、潜蚀、塌方等现象。
8.1.7轻型井点降水应经常进行检查，其出水规律应“先大后小，先浑后清”。
若出现异常情况，应及时进行检查。
8.2 环保措施8.2.1在建筑物、构筑物、地下管线受降水影响范围的不同部位应设置固定变形观测点，观测点不宜少于4个，另在降水影响范围以外设置固定基准点；降水之前测量不少于2次，降水开始至达到设计降水深度期间，每天观测1次，达到降水深度后每2-5d观测一次，直至变形影响稳定或降水结束为止。
