最全建筑基础放线放样
施工员测量放线的重要步骤—一看就会
施工员测量放线的重要步骤—一看就会一、施工测量前的准备工作1）总平面图如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。
2928272614.00教学楼已建未建总平面图3）基础平面图从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。
4）基础详图从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。
5）建筑物的立面图和剖面图从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。
（2）现场踏勘全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。
（3）施工场地整理平整和清理施工场地，以便进行测设工作。
（4）制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。
1N轴线控制桩23456教学楼P7EMD宿舍楼653460003000CB1424021370041009000Adcab图2建筑物的定位和放线（5）仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M、N、P和Q）测设在地面上，作为基础放样和细部放样的依据。
由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。
2（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l得a、b两点，作出标志。
（2）在a点安置经纬仪，瞄准b点，并从b沿ab方向量取14.240m （因为教学楼的外墙厚370mm，轴线偏里，离外墙皮240mm），定出c点，作出标志，再继续沿ab方向从c点起量取25.800m，定出d点，作出标志，cd线就是测设教学楼平面位置的建筑基线。
（3）分别在c、d两点安置经纬仪，瞄准a点，顺时针方向测设90，沿此视线方向量取距离l+0.240m，定出M、Q两点，作出标志，再继续量取15.000m，定出N、P两点，作出标志。

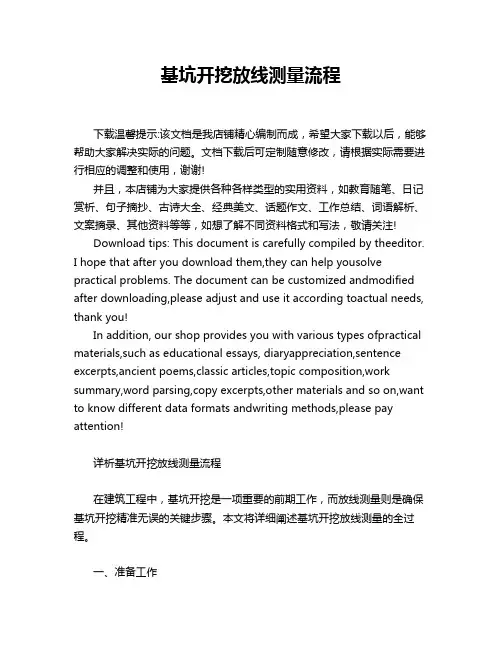

基坑开挖放线测量流程
基坑开挖放线测量流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!详析基坑开挖放线测量流程在建筑工程中，基坑开挖是一项重要的前期工作，而放线测量则是确保基坑开挖精准无误的关键步骤。
基础放线放样分析
基础放线放样分析基础放线放样分析在建筑工程中，基础是关键部位之一。
其运用是否科学，对建筑物的安全、经济性和可靠性很大影响。
基础放线放样，是建立基础的重要工程环节。
本文将探讨基础放线放样分析。
一、基础放线放样的定义基础放线就是在地面上按设计图纸上的基础布置线进行准确地标示，同时根据设计图纸的标高、偏心距、坑底沉降值、基础顶标等要求，按规定方法测定基础的顶面、顶面偏心度、基础底面及其释放表面应清理的坑底沉降值，另外还要特别注意大型设备安放的条件。
基础放样就是在地面上，标出建筑物各部位的具体位置和尺寸，并使之符合设计要求。
基础放样要根据设计图纸上的具体要求，利用准确的测量仪器对基础进行放样，确保基础的具体位置和尺寸符合设计要求。
二、基础放线放样的目的基础放线放样是建筑施工过程中最关键的一个环节，它的目的是使建筑物的基础符合设计要求。
基础放线和放样要保证基础的准确性、可靠性和安全性。
基础的准确性是建筑物安全的前提，基础的可靠性是建筑物保持稳定的基础，而基础的安全性是保证人员和设备的安全。
三、基础放线放样的方法1、测量方法基础放线放样要依据设计图纸进行，常用的测量仪器有经纬仪、总站、水平仪、高度仪等。
经纬仪是采用地球自转规律，测定地球上任一点的水平方向角和垂直方向角的仪器，它的工作原理基于三角函数运算，利用经纬仪，先测定基础中心点的方向线，然后根据设计图上的要求，进行重心偏移、宽度等测量。
总站是一种电子仪器，能够自动读取坡度、距离和高程等参数，以便精确放样，整个过程控制在1~2毫米之内，总站能为工程施工提供精确、高效的测量。
水平仪是一种能检测水平面的仪器。
利用水平仪可以测定水平面上自由线的高度差异，以确定建筑物基础底面的水平方位和高差。
高度仪是一种用来确定地面高度的仪器，主要用于进行高程的测定，确定建筑物基础顶面的标高。
2、放样方法基础放样要依据设计图纸进行，使用测量仪器进行测量，确定基础的大小、位置、高度和坑底沉降值等。
工程定位和放线措施全套
工程定位和放线措施全套-•工程定位放线方法：(1)进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2)现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏.(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二•根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。
三•根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120。
方向的三根线作为控制网的轴线，控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
四•取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五•在土方开挖期间，对于标高的测定，采用专人负责，随搭随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六•地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。
七•外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
Q)测前要对经纬仪的轴线关系进行严格的检校观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
测量放线(基础承台、桩位放样)(图文并茂版)
测量放线(基础承台、桩位放样)（图文并茂版)与建筑第一线的放线朋友交流心得，不仔细的地方包涵了，谢谢The early bird will catch the worm 卢真就是那个bird1、建筑坐标与大地坐标2、场地上4个大地坐标点由测绘站提供，在工程开始时，由甲方提供资料，测绘站引测到场地上（一般情况工地开始施工时，要复核，他们提供的都是点号太大，精确度不高，使用不方便等缺点）马路上控制点位置：一般位于马路十字路口，拐角，桥头等能通视的地方，距离在300~500m 不等看下图，简易的只有一个钉子正规点的图形3、场地控制点设置控制点一般设置在不变形、不位移、不容易被破坏的地方，比如说场地两侧马路、冠梁，有条件的情况下，可以安放在旁边建筑物的屋顶（门卫上头不错）关于场地控制点的标志五花八门，永久牢固的当然钢钉，还有十字墨线，红油漆配合，工地简易做法：弹十字墨线，方便易找，最好配合钢钉，这个东西，人踩多了会没掉的1、把电子版地梁、承台图（桩位图）转化到大地坐标系中去；（建筑中有大地坐标和建筑坐标，测绘站给的在马路上的都是大地坐标，而图纸拿来时，标准的都是横平竖直建筑坐标系，这里需要图纸坐标转换，把建筑坐标转化成大地坐标，原理同全站仪测绘，一个基点，一个方向即可确定整个坐标系，如上图1，找到建筑上有大地坐标的点，移动整份图纸，以该点为基点，移动到相应大地坐标点位置，旋转整份图纸一个方位角，图纸就在大地坐标模式）2、用pline将你要读的控制点连接起来；（pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看）3、list （使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续）4、把它复制到excel里，点数据—列表，一般选择固定列宽，如果发现X=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑excel表格，转化坐标的格式、小数点保留情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、在sheet2 表格上建立sheet1 的链接，把整理后的数据如下显示7、最后在每个点旁边写上控制点编号，这个有点繁琐。
建筑物基础现场施工放线的各种办法与放样
建筑物基础施工放线基槽开挖边线放线与基坑抄平1．基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。
2．基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
如图9.9所示，槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。
然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。
为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。
若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
基础施工放线基础施工包括垫层和基础墙的施工。
1．垫层中线的测设在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法（见图9.8a和图9.8b），把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。
由于整个墙身砌筑均以此线为准，所以要进行严格校核。
2．垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。
如果垫层需支架模板可以直接在模板上弹出标高控制线。
3．基础墙标高的控制墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（±0.00以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。
建筑物基础施工放线的各种方法与放样
建筑物基础施工放线的各种方法与放样建筑物的基础施工放线是建筑施工的重要环节，是确定建筑物位置和尺寸的基础工作，也是建筑施工中最基本的操作之一、以下将介绍一些常见的基础施工放线方法和放样的步骤。
1.斜界桩法：所谓斜界桩法，就是在现场将建筑物的位置通过斜界桩的方式来确定。
施工人员根据设计图纸上的水平线和垂直线，通过一定的比例来估算出需要放置的斜界桩的位置，并用钉子或其他方法将斜界桩固定在地面上。
当施工人员在斜界桩上拉起绳子时，绳子的中心点与布置好的竖直线会相交，这样就可以确定建筑物的位置。
2.拉线法：拉线法是一种简单而常用的放线方法。
在施工现场根据设计图纸上的相应位置确定好建筑物的四个角点，并在每个角点固定一根竖直拉线。
拉线时需要保证拉线绳与参考点或基础桩的水平线平行，并且在不同的角点上，两根竖直拉线要互相垂直。
然后根据这些竖直拉线就可以放置建筑物的基础桩。
3.对角线法：对角线法也是一种常用的放线方法。
首先，根据设计图纸确定建筑物的四个角点，并将每个角的位置进行标记。
然后，在相邻的两个角点之间拉直一根对角线，通过调整对角线来使其垂直。
接下来，在建筑物的每个角点上引出与对角线平行的线，并延长到合适的长度，这样就可以确定出建筑物基础桩的位置。
放样的步骤如下：1.根据设计图纸，确定放样点和基准点，并将其坐标标注在图纸上。
2.根据设计要求，确定放样误差范围，以及放样精度要求。
3.在现场根据放样点和基准点的坐标，找到相应的位置。
4.使用测量仪器（如经纬仪、水准仪、全站仪等），测量放样点和基准点的坐标，并记录下来。
5.根据测量结果，进行放样计算，确定建筑物各个部位的放样点位置。
6.在建筑物基础桩的位置上，进行放样，标出放样点。
7.检查放样点的位置是否正确，以及放样误差是否符合要求。
总之，建筑物基础施工放线是确保建筑物位置和尺寸准确的关键步骤，常用的放线方法有斜界桩法、拉线法和对角线法等。
放样的步骤包括确定放样点和基准点、测量坐标、进行放样计算、标出放样点等。
工地老师傅的放线放样技巧总结
工地老师傅的放线放样技巧总结放线放样是建筑工程中非常重要的一环，它直接关系到建筑物的平整度、垂直度和准确性。
作为工地上的老师傅，熟练掌握放线放样技巧对于保证施工质量具有重要意义。
本文将从准备工作、基本放线放样步骤、注意事项等方面，对工地老师傅的放线放样技巧进行总结。
一、准备工作在进行放线放样之前，准备工作是十分关键的。
首先，要熟悉施工图纸，了解平面布置及空间尺寸；其次，需要检查放线放样所需的仪器工具是否齐全，并保证其准确度；另外，还要对施工现场进行勘测，确定放线放样的具体位置和要求。
只有在准备工作做足的情况下，才能有条不紊地进行放线放样。
二、基本放线放样步骤放线放样的基本步骤包括三个环节，即基础放线、立面放线和斜坡放线。
1.基础放线基础放线是确保建筑物基础平整度的重要步骤。
首先，要根据施工图纸确定基础位置和尺寸。
然后，通过挖坑、铺垫层等作业，将基础线完整、准确地放到位。
在放置基础线时，要使用专业的匹配工具进行辅助，确保放线准确度。
2.立面放线立面放线是保证建筑物墙体垂直度的关键步骤。
在立面放线时，要根据施工图纸中的标高数据，确定墙体标高。
然后，通过使用放线钉和放线线，将墙体外围线条清晰地勾画出来。
在放置放线钉时，要十分注意钉的位置和方向，保证放线的垂直度。
3.斜坡放线斜坡放线主要用于路面、坡道等场合，保证斜坡的坡度和平整度。
在斜坡放线时，可以采用两种方法，一种是使用放线仪器进行测量放线；另一种是使用水平仪和标尺等工具进行手工操作。
在放置斜坡线时，要根据斜坡要求确定坡度和高程信息，并保证放线的准确性和连续性。
三、注意事项1.仪器的使用和保养放线放样离不开各种测量仪器的使用，因此，老师傅需要熟悉并掌握各类仪器的操作方法。
在使用仪器过程中，要注意保护仪器，防止受到损坏或丢失。
同时，要定期对仪器进行检查和保养，确保其准确度和灵敏度。
2.勘测工作的严谨性在放线放样前，要进行现场勘测工作，以确定放线的位置和要求。
史上最全的测量放线步骤与方案
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：(1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
房建工程必备技能之定位放线介绍
房建工程必备技能之定位放线房建施工中定位放线是贯穿整个施工流程很重要的一环。
准确的定位也是整个工程的良好开端，下面来向大家介绍一下工程定位以及放线的一些方法一、工程定位放线方法：(1) 首先是对施工图纸坐标以及大线、轴线、小线的基本复核，计算是否有错误或者偏差，图纸无误后即计算好现场放样轴线点坐标(2)根据甲方提供的3个基准点进行复核，如果无误后，进行签字交接，如果有误差，还需进一步与甲方、设计、测绘进行确认，确认无误后即正式定位(3)在施工现场选能够使用时间比较久、视线通透的地点设置坐标点，用于现场内楼栋定位，建立轴线控制坐标网；并根据永久水准点进行引入，建立施工区域内的水准点。
坐标点及水准点应有可靠的保护措施。
18560007090112d49326.jpg(4) 将所有单位工程进行定位放样，经建设单位和规划、测绘部门进行验收，验收合格后即可进行施工，一般是进入到土方开挖阶段。
二、根据工程实际平面布置，选择合适的坐标控制方法，一般常用的有矩形网格控制法建立纵横两个放线坐标轴，每50m测设一条控制线，形成50*50的现场控制网，也可以根据实际工程的大小，对方格网进行增减，工程内所有建筑物的定位以及复测均已控制网轴线为准，并做好保护三、土方开挖阶段：先使用全站仪或者经纬仪将四个大角轴线点放好，撒上白灰点，根据工程放坡要求，进行放坡上口、下口线的洒灰，测定好控制线，即可开始进行土方开挖，开始过程中。
不断测量标高，在离坑底还有200到300时，安排人工进行清底作业，使用小木条做水平控制，一般上口为垫层面标高18ae00006f098e9d36a6.jpg18ae00006f0870dfa0d5.jpg四、基础放样阶段：1、基础钢筋绑扎好之后，需要将基础面标高的500控制线引入，使用红油漆在基础柱、墙上做好标记，控制混凝土面标高；这里要注意的就是控制集水井标高，高了比较麻烦，宜底不宜高2、基础浇筑完成后，将轴线控制坐标点引入，一般为轴线偏移一米的交叉点作为控制点，使用极坐标法定位（根据建筑物内墙、柱位置适当更改偏移距离，宗旨就是能通常放样，尽可能减少遮挡）；一般情况下，坐标点设置在基础或者一层上面，需要很精准的测量，为±0.00以上的控制点传递打好基础。
《建筑工程放线与放样》课程标准
《建筑工程放线与放样》课程标准课程名称：《建筑工程放线与放样》适用专业：测量工程技术1、前言：1.1课程的性质本课程是中等职业学校测量工程技术专业的一门核心课程，是一门具有较强实践性的专业必修课。
课程以建筑工程施工前期准备工作到后期竣工验收的全部测量工作为主线，要求学生了解测量的基本原理和方法，掌握常规测量仪器和先进测量仪器的使用；熟悉建筑施工测量的内容与程序，熟练掌握常用施工测量方法，具备建筑工程施工现场测量的能力，最终达到中级测量工的技术要求。
其任务是：使学生在已具备《数学基础知识》、《测量学》、《房屋建筑学》、《计算机应用基础》等知识的基础上，通过本课程的学习，具备解决建筑工程建设中的基础测量问题的能力。
1.2设计思路1、本课程以测量工程技术专业在建筑工程测量员工作任务和职业能力分析为依据，以建筑工程测量岗位职业能力和职业素质培养为核心，充分发挥校内外实训条件的作用，紧密结合各种测量工程实践项目，以工程项目为载体，以项目完成质量为评价标准，实现教学环境与工程环境、课堂与实训基地的一体化，突出学生在工程测量环境下的能力和素质的培养。
其总体设计思路是：（1）本课程项目设置是通过对典型企业的调查分析，与企业专家（包括企业领导层、人力资源管理部门、生产一线技术人员）一起进行工作任务分析，确定典型工作任务。
在典型工作任务中由课程教学专家分析出具有教学价值的工作任务作为教学项目。
（2）本教材采用项目法教学形式编写，打破以知识传授为主要特征的传统学科课程模式，变学科型课程体系为任务引领型课程体系，紧紧围绕完成工作任务的需要来选择课程内容，并让学生在完成具体项目的过程中学会完成相应工作任务，构建建筑施工测量的相关理论知识，发展职业能力。
（3）变知识学科本位为职业能力本位，从“任务与职业能力”分析出发，设定课程能力培养目标。
在内容安排上以施工现场测量项目为中心组织教学内容，并融合了相关职业资格证书对知识、技能和态度的要求，在模拟仿真的或真实的施工环境中，从具体的工作过程出发，将学生基本能力、专业能力和职业素养融于课程教学实践中。
最全建筑基础放线放样
最全建筑基础放线放样筏板基础地基怎样放线可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。
2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。
应该注意的是基础线放线完成后要自检、互检、最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。
施工时先放主轴线，这样再放墙柱线时要容易很多。
主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。
放线完成后就是做地基放线记录等工程资料了。
土建基础怎么放线基槽开挖边线放线与基坑抄平1．基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。
2．基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
如图9.9所示，槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。
然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。
图9.9为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。
若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
土建房屋及市政道路施工测量放线的方法与技巧
土建房屋施工测量放线的方法与技巧土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的）,根据建筑规划定位图进行定位,最后在施工现场形成（至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪"。
二、基础施工放线,建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”.基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意:基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救.三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层。
.。
直至主体封顶的施工及放线工作，放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等.根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线,用钢尺量测标高，这样就可以到主体封顶。
这种方法是最简单实用的。
建筑工程基础放线放样技巧
一、筏板基础地基怎样放线可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。
2、其中墙体、柱、剪力墙柱线要用彩色油漆，一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。
应该注意的是基础线放线完成后要自检、互检，最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。
施工时先放主轴线，这样再放墙柱线时要容易很多。
主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。
放线完成后就是做地基放线记录等工程资料了。
二、土建基础怎么放线基槽开挖边线放线与基坑抄平1、基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。
2、基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
例：槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。
然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。
砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。
若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
基础施工放线基础施工包括垫层和基础墙的施工。
建筑工程的定位和放线
建筑工程的定位和放线工程定位放线方法：(1) 进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。
七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
建筑工程总定位放样的主要方法
建筑工程施工测量贯穿于整个建筑施工的全过程，放样精度对建筑工程质量和施工进度都起着十分重要的作用，测量放样的成果，必须做到准确无误。
因为各施工部门都要依据所测量的点线去施工，放线一旦有误，必将使开挖、打桩、立模、钢筋绑扎以及混凝土等作业处于不正确的设计位置，造成施工错误，给甲乙双方带来重大经济损失。
本文分析了在建筑工程定位放样过程中如何减少测量的误差。
一、建筑工程总定位放样的主要方法（一）直线段定位放线直线段定位放线在公路线型中应该说是最简单、最好放的。
在地形平坦地段用经纬仪定向，钢尺量距。
起伏较大地段在直缓点或缓直点设站定向，用测距仪量距完成。
这里要讨论的是直接在导线控制点设站，以相邻导线点为定向方向，采用极坐标法放出中线的方法。
图1(a)中我们在Ａ点设站，以Ｂ点为后视点定向，以β为指向角定出ＡP方向，并量测出ＡP段的距离，就确定了P点位置。
β角、ＤＡP公式如下：ＤＡP＝［（ＸＰ－ＸＡ）２＋（ＹＰ－ＹＡ）２］１／２αＡＢ＝ｔｇ－１（ＹＢ－ＹＡ）／（ＸＢ－ＸＡ）αＡＰ＝ｔｇ－１（ＹＰ－ＹＡ）／（ＸＰ－ＸＡ）β＝αＡＰ－αＡＢ图１直线段定位放线（二）曲线定位放样圆曲线与其它线型主要连接形式有：直线与圆曲线、回旋曲线与圆曲线、圆曲线和圆曲线。
一般设计院提供逐桩坐标包括：ＺＹ、ＹＺ、ＧＱ、ＱＺ和２０ｍ整桩号坐标，一般情况下可以满足中线控制要求，有些情况下为了更好地控制填、挖方路基或构筑物，施工时需要加密中线坐标。
因此，在放线中应用圆曲线公式计算坐标。
切线支距公式：ＸＰ＝Ｌ－Ｌ３／６Ｒ２＋Ｌ５／１２０Ｒ４ＹＰ＝Ｌ２／２Ｒ－Ｌ４／２４Ｒ３＋Ｌ６／７２０Ｒ３图２曲线定位放样二、在放样工作中必须附有校核条件施工放样的成果通常是即刻(或数小时后)交付使用，往往不能等待再去检查成果的正确性。
这就要求放样作业人员在作业中处处要有自我校核条件，以便及时发现错误，及时纠正。
现把校核条件归纳如下：（一）主要轴线点的放样应用单三角形法(有三角和的检查)、三点前方交会法(两组坐标校核)、三边测距交会法等，严禁用二点测角交会法测定轴线点位。
建筑基础的放线和放样
2011 最全建筑基础放线放样筏板基础地基怎样放线可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。
2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。
应该注意的是基础线放线完成后要自检、互检、最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。
施工时先放主轴线，这样再放墙柱线时要容易很多。
主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。
放线完成后就是做地基放线记录等工程资料了。
土建基础怎么放线基槽开挖边线放线与基坑抄平1．基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。
2．基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
如图9.9所示，槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。
然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。
图9.9 为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。
若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
测量放线(基础承台、桩位放样)(图文并茂版)
测量放线(根底承台、桩位放样)〔图文并茂版)与建筑第一线的放线朋友交流心得，不仔细的地方包涵了，谢谢The early bird will catch the worm 卢真就是那个bird1、建筑坐标与大地坐标2、场地上4个大地坐标点由测绘站提供，在工程开场时，由甲方提供资料，测绘站引测到场地上〔一般情况工地开场施工时，要复核，他们提供的都是点号太大，准确度不高，使用不方便等缺点〕马路上控制点位置：一般位于马路十字路口，拐角，桥头等能通视的地方，距离在300~500m 不等看下列图，简易的只有一个钉子正规点的图形3、场地控制点设置控制点一般设置在不变形、不位移、不容易被破坏的地方，比方说场地两侧马路、冠梁，有条件的情况下，可以安放在旁边建筑物的屋顶〔门卫上头不错〕关于场地控制点的标志五花八门，永久结实的当然钢钉，还有十字墨线，红油漆配合，工地简易做法：弹十字墨线，方便易找，最好配合钢钉，这个东西，人踩多了会没掉的1、把电子版地梁、承台图〔桩位图〕转化到大地坐标系中去；〔建筑中有大地坐标和建筑坐标，测绘站给的在马路上的都是大地坐标，而图纸拿来时，标准的都是横平竖直建筑坐标系，这里需要图纸坐标转换，把建筑坐标转化成大地坐标，原理同全站仪测绘，一个基点，一个方向即可确定整个坐标系，如上图1，找到建筑上有大地坐标的点，移动整份图纸，以该点为基点，移动到相应大地坐标点位置，旋转整份图纸一个方位角，图纸就在大地坐标模式〕2、用pline将你要读的控制点连接起来；〔pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看〕3、list 〔使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续〕4、把它复制到e*cel里，点数据—列表，一般选择固定列宽，如果发现*=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑e*cel表格，转化坐标的格式、小数点保存情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、在sheet2 表格上建立sheet1 的，把整理后的数据如下显示7、最后在每个点旁边写上控制点编号，这个有点繁琐。
施工测量放样的方法有哪些
施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4 个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4 个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层... 直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。
这种方法是最简单实用的。
说白了就是把图纸上的形状按1:1 的比例投放到地面上但要学会看图纸，学会必要的仪器操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最全建筑基础放线放样筏板基础地基怎样放线可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。
2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。
应该注意的是基础线放线完成后要自检、互检、最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。
施工时先放主轴线，这样再放墙柱线时要容易很多。
主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。
放线完成后就是做地基放线记录等工程资料了。
土建基础怎么放线基槽开挖边线放线与基坑抄平1．基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。
2．基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
如图9.9所示，槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。
然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。
图9.9 为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。
若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
9.3.2 基础施工放线基础施工包括垫层和基础墙的施工。
1．垫层中线的测设在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法（见图9.8a和图9.8b），把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。
由于整个墙身砌筑均以此线为准，所以要进行严格校核。
2．垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。
如果垫层需支架模板可以直接在模板上弹出标高控制线。
3．基础墙标高的控制墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（±0.00以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。
基础皮数杆是用一根木杆制成，在杆上事先按照设计尺寸将每皮砖和灰缝的厚度一一画出，每图9.8b五皮砖注上皮数，（基础皮数杆的层数从±0.00m向下注记）并标明±0.00m和防潮层等的标高位置。
如图9.10所示。
立皮数杆时，可先在立杆处打一根木桩，用水准仪在木桩侧面定出一条高于垫层标高某一数值（10㎝）的基础的施工顺序该怎么排（从放线开始）首先根据控制点引点过来定建筑基础的角点，然后放基础的轮廓线及开挖的外边线（注意放坡的宽度预留），开挖前将角点引走，按白线挖土方，清槽后，然后根据以前的点来弹基础的黑线，砌砖然后绑筋，浇注砼，回填。
施工放线的步骤是怎么样的啊，我现在是刚刚基础开始，说的详细一点谢谢！？？什么是基础开始？使你从基础开始干还是工程基础刚开始施工？放线全站仪定坐标，水准定高程，看不见的地方可以转站或吊垂球。
在附近便于保护的位置设置护桩足以。
重要的是计算坐标和高程，现场操作技术工人足以。
怎么在高低不平的地面上放基础线悬赏分：30 | 解决时间：2008-6-21 09:03 | 提问者：webknown我们有一个挡土墙工程，基础开挖前和施工队分段取直定了挡土墙基础开挖线，准备挖直坡，当时撒的灰线，但是基础开挖了以后灰线肯定就看不到了，怎么找到起初定的开挖线呢？我想了一个办法但还是要撒灰，误差很大，希望朋友们说说准确的方法。
我的办法是：用经纬仪通过角度交汇来确定每一个直段外口线的端点。
先在地上打个木桩，把经纬仪架在这个木桩上定一点a，在较远处用经纬仪的视线打一个桩定一点b。
在a、b两点架经纬仪分别测出ab与各个端点的两个夹角以及每段的长度并记录下来，开挖后找线时，一种方法是通过夹角数值从a、b分别向各个端点方向拉线，再线上落灰，通过落灰的交点找到各个端点。
另一种方法是落灰找到第一个端点后，根据其所在段长度和下一个端点与ab的一个夹角来定出各个端点。
问题补充：谢谢楼下朋友的回答，用插桩定点是怎么回事，能说得详细一些吗，希望大家回答时都尽量说得详细一些，我正在努力学习，大家一定要帮我呀。
最佳答案这个一直以来都是用插桩来定点的每条直线的两端各插一条桩，这样开挖后桩还在原地，你就可以根据桩来划线了土建\房屋施工放线悬赏分：20 | 解决时间：2009-3-21 14:18 | 提问者：理想一定百分百从平整场地到主体封顶,钉多少次龙门桩来放线,是不是开挖好基础后要利用基准点把每条轴线引到基础壁上.等做完基础后回填土后,再自然地坪上钉在钉龙门桩.在利用基准点从新把每条轴线放上去?这样就是只要钉2次龙门桩就好了是吗?或者是更简便的就在自然地坪上钉一次好了,不用引到基础土壁上了?最佳答案我来回答你的问题：土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。
（这里你没有提到“操平”的问题我就略了）大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
施工员如何学会放线？？悬赏分：5 | 解决时间：2010-7-21 21:16 | 提问者：暴爹施工员如何学会放线？？换句话说就是看图纸后如何放线？？需要口述！！谢谢最佳答案第一、要掌握测量仪器的使用第二、能看懂施工图纸第三、看看一些放线测量的方案只要有了这些基础，相信没问题，第一次放线时，一定要仔细认真，控制点的数据一定要精确，多检查一遍，有了经验就好了！建筑基础基线放线悬赏分：5 | 离问题结束还有 12 天 8 小时 | 提问者：股的锚呢简单叙述一下建筑基础基线放线流程？推荐答案首先看图纸，看基础和自然地面的标高，确定放坡系数，计算得出基坑挖土的下边线和上边线各偏离轴线多长的距离，根据测绘站留下的建筑角点，定出建筑物的轴线位置，并引出桩点，做好轴线桩点的维护工作，用细线拉通轴线，用卷尺量出上边线和下边线的位置，用白灰撒出细线，最后看到的是，一个大的基坑上边线套着一个下边线的白灰线请问高层建筑放样是用吊线锤吗？听说有的是在楼板上留放线孔具体怎么操作悬赏分：0 | 提问时间：2010-9-22 23:43 | 提问者：绝对蓝冰推荐答案有一个仪器叫：激光垂直仪。
这个和线锤的作用是一样的，起到定位点的上引作用，但是精确度比线锤要高很多。
一般就是在每层的同一个垂直位置留设一个垂直位置一样的15cm的立方小孔，在定位上层线的时候，你从基础底板或者下面的定位点用垂直仪将垂直点打在一个塑胶板上面的中心位置（这个塑胶板是有很多小方格的激光盘），然后用一些小木块定位好激光盘，在放线的时候用经纬仪直接取激光盘上的点就ok。
一般每层留设放线孔，如果面积大的话，可以多设。
如何在工地快速放线呢!!!悬赏分：50 | 解决时间：2008-5-4 23:39 | 提问者：48646812需要什么高科技仪器么?或者有什么好办法呢?最佳答案建筑放线就是在建筑工程施工过程中，确定其位置及其构件的过程。
主要用经纬议、全站议测量定位点，然后在点上打木庄，在用红外全站议在木桩点上打铁钉，在铁钉上放麻线，按照需要的尺寸根据现场定然后用灰粉撒在线上，根据建筑物的大小及地形选择经纬仪、全站议、用水平议决定建筑物的基础平整它一般有木匠用的墨斗在位置上打上黑线并在两端的墙上引出建筑轴线基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。
