有线电视工程施工规范

有线电视工程施工规范

第一章施工准备

1．1标准和法规

1．1．1国标、部标

GB/T 6510-96 《30MHz~1GHz声音和电视信号的电缆分配系统》

P-GB 50200-94 《有线电视系统工程技术规范》

GY/T 106-1999 《有线电视广播系统技术规范》

GBJ 79-85 《工业企业通信接地设计规范》

1．1．2地方性法规

各省、市、自治区地方人民政府发布的，有关有线电视工程的法规。

1．2 施工依据

1．2．1企业标准

当地网络公司根据国标、部标、法规，结合有线电视的发展及当地实际情况，制定的有关有线电视工程的建设标准。

1．2．2合同要求

对所进行有线电视工程建设的合同中有关施工的条款。

1．2．3设计图纸、现场勘查、器材清单

1．2．3．1设计图纸

为了确保工程质量，严格执行按图施工。

必须做到，先有正确图纸，后有按图施工。杜绝无图施工、先施工后出图、图纸与现场不符等情况发生。

所进行工程的设计图纸，包括：

原理图。前端、光传输系统、以光节点为单位的电缆分配室外线路、用户分配电平图；

施工图。光电线路路由、设备器材安装位置等。

1．2．3．2现场勘查

根据设计图，核对并检查施工现场的管道、管孔、杆位、墙质、建筑数量及编号、用户分布与数量等，明确：

设计图纸是否与现场相符？如不符，应立即提交给设计部门进行图纸更改后，方可施工。是否具备施工条件？如不具备，应提交给管理部门解决。

1．2．3．3器材清单

根据设计图纸，编制器材清单。

1．3系统设备器材

1．3．1包装

首先检查包装是否正规、完好，杜绝使用三无产品。

包装要有产地、厂家、型号、合格证、3C认证、随机说明书，以及相应的防震、防尘措施。1．3．2外观

产品应完好，应无明显的磕碰、划伤，缆线应无明显的变形；

内外紧固件齐全、接插件齐全、入出缆线口无滑扣及过紧。

1．3．3型号及配置

产品型号正确，可插拔部件按要求配置正确。

室外有源设备，拔掉所有电流通过选通插子，并用塑料（纸）袋封好，放于设备内，以备调机时选用。

1．3．4通信号检查

根据规定的输入高频信号、输入光功率，对设备进行简单的通信号检查，判断设备工作是否正常。

检查光设备时应注意：

不可观察有信号的光纤端，以防对眼睛造成永久性损伤；

设备外壳应接地，以防静电对光器件造成损伤；

不可将光发射机直接对光接收机测试，必须通过可变光衰减器，将光功率降至0dBm左右，否则，将损坏光接收机的光电转换模块。

1．4施工设备器材

1．4．1仪器

至少含5~862MHz的选频电平表（俗称场强仪）；

三用表；

地电阻测量计。

所有仪表，均应按规定计量合格。

1．4．2工具

攀爬工具：梯子、脚扣、滑车座板、保险带等；

缆线敷设工具：钢绞线紧线器、缆线放线盘、缆线牵引机；

电缆连接工具；

交通工具：器材运输工程车，可带4M以上梯子。

所有工具，均可正常使用，并确认完好符合安全施工的要求。

1．4．3辅料

横担、抱箍、猫爪、膨胀螺栓、水泥钉、卡子等。

1．4．4通信

步谈机或小灵通。

1．5施工人员

施工人员均应经过培训，掌握基本施工技能，并持有相应上岗证明。

第1章缆线敷设

２.１地下管道敷设

铺设管道时，必须注意，管道均应平直且有一定程度的倾斜，以保证管道无积水，防止积水结冰膨胀时，拉断缆线。

２．1．1缆线敷设前，应对管孔进行清洁，并确认管道畅通。

２．1．2按设计要求布放子管。

２．1．3缆线管道敷设，采用机械与人工相结合敷设法。

２．1．3．1缆线盘置于缆线入口处，缆线经喇叭口输送管（蛇皮钢管或聚乙烯管）进入子管。

２．1．3．2人孔安装缆线引导器。

２．1．3．3中间人孔安装辅助牵引机或人工辅助牵引。

２．1．3．4用牵引绳将做好的缆线端头穿过输送管进入子管，利用人工牵引缆线到辅助牵引机。

２．1．3．5在缆线布放终端孔处架设端头牵引机，牵引机布放牵引钢丝绳到辅助牵引机并与缆线端头连接。

２．1．3．6布放缆线时，缆线的牵引端头应作技术处理，并采用具有自动控制牵引力性能的牵引机牵引；牵引力应施加于加强芯上，并不得超过150kg；牵引速度宜为10m/分钟，一次牵引的直线长度不宜超过1Km。

２．1．3．7端头牵引机、辅助牵引机和人工一起牵引缆线到终端孔。

２．1．4架空缆线出入地下管道应穿钢管，钢管顺电杆敷设，至少用三组卡箍固定。钢管距地面应不小于2.5m，埋入地下0.3~0.7m。同杆固定两根以上的钢管要求在一侧架设。（见图6-3-1、6-3-2）

２.２线杆敷设

２．2．1在线杆上架设钢绞线

２．2．1．1须选用7×2.0mm以上规格的钢绞线。所有钢铁件必须镀锌。

２．2．1．2缆线必须在公路（杆）的外侧。

２．2．1．3在同一条线路中，钢绞线架设在线杆的标高应相同，两杆之间的钢绞线垂度约为长度的0.5%，跨越障碍物或地形有坡度时，允许架设标高略有差异，但钢绞线的坡度不应超过杆距的1/20。

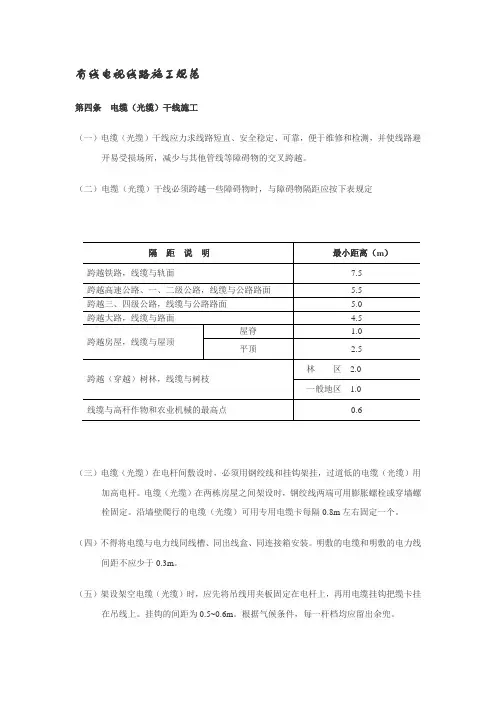

２．2．1．4缆线高度应在6m以上；通过交叉路口应在8m以上，通过铁路一般应埋地，埋地有困难时，缆线高度应在9m以上。

２．2．1．5与通信、电力线应保持适当距离。

２．2．1．6钢绞线每10杆距需做回头，缆线过杆及障碍物时需预留滴水弯，并做保护。（见图6-3-3、6-3-4、6-3-5）

２．2．1．7挂钩间距500±20mm均匀挂设；每增加一根复挂缆，挂钩间距相应缩短10%。

２．2．2建立支持杆

２．2．2．1线杆坑根基须用圆石做底盘，树立支持杆要保持牢固、垂直，原土回填夯实。

２．2．2．2不足15m的水泥杆在一般地方埋置，埋深取杆长的1/6；杆长超过15m时埋深取2.5m。

２．2．2．3水田、泥土等地质较松软的地方，埋深取杆长的1/5。

２．2．2．4终端杆、转角杆等有较大荷重杆的埋深取杆长的1/5以上，并需安装带有反光标志的绝缘护套保护的拉线、顶杆等进行加固。

２．2．2．5终端杆、转角杆顶端承受很大的水平拉力，必须向受力方向相反一侧做一定程度的倾斜。

２．2．2．6土质较松、杆与杆之间距离较长及跨越河流等障碍的地方，需安装绑桩，水泥杆与绑桩用金属抱箍紧固。
