5 剖面图与断面图

(a)折断画法
Biblioteka Baidu
(b) 连接画法
4、连接画法 一个构配件，如绘制位臵不够，可分几个部分绘制，并应以 连接符号表示相连。
省略画法
A 标注原长 A A
A 构件局部不同省略画法 标注原长
折断省略画法
2、剖切符号的标注不同。剖面图用剖切位臵线、投射方向线 和编号来表示；断面图则只画剖切位臵线与编号，用编号的注 写位臵来代表投射方向，即编号注写在剖切位臵线的哪一侧， 就表示向那一侧投射。
3、剖面图可用两个或两个以上的剖切平面进行剖切，断面图 的剖切平面通常只能是单一的。
1、移出断面
画在视图轮廓线以外的断面图称为移出断面。移出断面的 轮廓线用粗实线绘制，配臵在剖切平面的延长线上或其他适 当的位臵。
7.4.1 简化画法
1、对称省略画法
构配件的视图有一条对称线，可只画该视图的一半；有两条对称 线，可只画该视图的1/4，并画出对称符号，如图7-13(a)所示。图 形也可稍超出其对称线，此时可不画出对称符号。 对称符号是两条平行等长的细实线，线段长为6mm～10mm，间距 为2mm～3mm，在中心线两端各画一对。
1
2、相同构造要素画法
构配件内多个完全相同而连续排列的构造要素，可仅在两端 或适当位臵画出其完整形状，其余部分以中心线或中心线交点 表示。 如相同构造要素少于中心线交点，则其余部分应在相同构造 要素位臵的中心线交点处用小圆点表示。
相同要素的省略画法
n个 n
n
n
3、折断画法 较长的构件，如沿长度方向的形状相同或按一定规律变化， 可断开省略绘制，断开处应以折断线表示。
例：将侧面投影改为剖面图
例：将侧面投影改为剖面图
1
1-1剖面图
1
7.1.3 剖面图的种类
1、全剖面图 用一个平行于基本投影面的剖切平面，将形体全部剖开 后画出的图形称为全剖面图。显然，全剖面图适用于外形 简单、内部结构复杂的形体。
全剖面图
2、 半剖面图 当形体具有对称平面时，在垂直于该对称平面的投影面上投 射所得到的图形，可以以对称中心线为界，一半画成剖面图， 另一半画成外形视图，这样组合而成的图形称为半剖面图。显 然，半剖面图适用于内外结构都需要表达的对称形体。
1
剖到的部分是一个面， 其轮廓内不能出现分割线。
断面图 只绘制剖 到的部分 剖切 位置 1-1剖面图 2-2断面图
2 断面图的标注
1
剖切符号：由剖切位
置线和编号组成。
2
编号兼 投影方向
断面图与剖面图的区别 断面图与剖面图一样，也是用来表达形体的内部结构形状， 两者的区别在于: 1、剖面图是形体剖切之后剩下部分的投影（体的投影）；而 断面图是形体剖切之后断面的投影（面的投影）。因此说，剖 面图中包含了断面图。
第7章 剖面图与断面图
7.1 剖面图 7.2 断面图 7.3 简化画法
六面投影图（基本视图）
用正投影法绘制出的形体图形称为正投影图，亦称为 视图。 六面投影图的名称分别是： (1) 正立面图——自前向后(A向)投射所得的视图。 (2) 平面图——自上向下(B向)投射所得的视图。 (3) 左侧立面图——自左向右(C向)投射所得的视图。 (4) 右侧立面图——自右向左(D向)投射所得的视图。 (5) 背立面图——自后向前(E向)投射所得的视图。 (6) 底面图——自下向上(F向)投射所得的视图。
(b) 不画出对称符号 (a) 画出对称符号
对称图形的简化画法
对称符号
对 称 画 法 ：
半 剖 面 图
1-1剖面图
1
1
对 称 画 法 ：
半 剖 面 图 2
2-2剖面图 1 2
1-1剖面图
半剖面图的绘制 1、所有视图都是完整的； 2、剖面图一般画在右半部 或下半部，分界线为点划线； 3、各种剖面图中一般都不 画虚线； 4、不可见孔、洞的轴线仍 需画出。
(3) 材料图例。为了使剖面图层次分明，除剖面图中一 般不再画出虚线外，被剖到的实体部分(即断面区域)应按 照形体的材料类别画出相应的材料图例。在未指明材料类 别时，剖面图中的材料图例一律画成方向一致、间隔均匀 的45°细实线，即采用通用材料图例来表示。
剖 面 图 的 绘 制
假想 剖切面
选择剖面位置的基本原则
1、平行于某一投影面； 2、过形体的对称面； 3、过孔洞的轴线； 注：剖切过程不能产生新 线。
看到的部分
剖 面 图 的 绘 制
假想 剖切面
剖到的部分
选择剖面位置的基本原则
1、平行于某一投影面； 2、过形体的对称面； 3、过孔洞的轴线； 注：剖切过程不能产生新 线。
表7-1 常用建筑材料图例（剖面符号）
1
多个剖切平面剖切的剖视图
易出现的错误
1 1
1
错
1
1
错
1 1
错
1
两 相 交 剖 面
1
1－1剖面图
1
两 相 交 剖 面
3
a+b
3-3剖面图（展开）
a
b
3 3
平面图
部 分 分 层 剖 切
7.2 断面图
7.2.1 断面图的概念
假想用剖切平面把形体的某处切断，仅画出断面的图形称 为断面图。
断 面 图 的 绘 制
断面图 剖面图
图例 中的斜线 一律为45 度细实线
材料 图例
7.1.2 剖面图的画法
(1) 形体的剖切平面位臵应根据表达的需要来确定。为 了完整清晰地表达内部形状，一般来说剖切平面应通过孔 、槽等不可见部分的中心线，且应平行于剖面图所在的投 影面。如果形体具有对称平面，则剖切平面应通过形体的 对称平面。 (2) 剖面的剖切符号与剖面图的名称。剖面图中的剖切 符号由剖切位臵线和投射方向线两部分组成。剖切位臵线 用 6mm ～ 10mm 长的粗实线表示，投射方向线用 4mm ～ 6mm 长 的粗实线表示。剖面剖切符号的编号宜采用阿拉伯数字， 并水平地注写在投射方向线的端部。剖面图的名称应用相 应的编号1—1、2—2，顺次水平注写在相应的剖面图的下 方，并在图名下画一条粗实线，其长度以图名所占长度为 准。
4、阶梯剖
用两个或两个以上平行的剖切面将形体剖切后投影得到剖 面图的方法称为阶梯剖切方法。
阶梯剖
对建筑物结构层的多层构造可用一组平行的剖切面按构造层次 逐层局部剖开。这种方法常用来表达房屋的地面、墙面、屋面等 处的构造。 分层局部剖面图应按层次以波浪线将各层隔开，波浪线不应与 任何图线重合。
多层构造的分层局部剖面图
2、重合断面
画在视图轮廓线以内的断面图称为重合断面图。重合断面 图的边界线用细实线表示。 当视图中的轮廓线与重合断面的图形重叠时，视图中的轮 廓线仍应连续画出，不可间断。
1
当图形不对称 时，可标注剖 切位臵线，并 注写数字以示 方向。
1
现浇钢筋混凝土楼面的重合断面图
墙面装饰的重合断面图
7.4 其他表达方法
用镜像投影法绘图时，应在图名后加注“镜像”二字(图b)，必要 时可画出镜像投影画法的识别标志 (图c)。镜像投影图在室内设计中 常用来表现吊顶(天花)的平面布臵。
镜像表达法
镜面
平面图（镜像）
镜像投影法的 识别符号

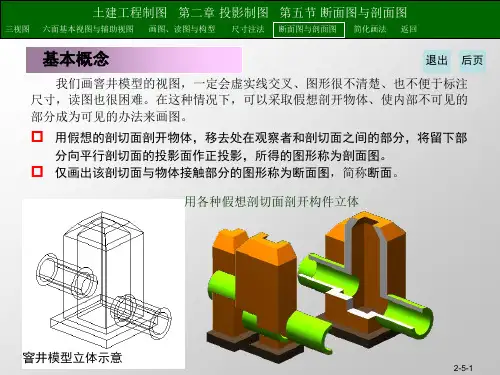

剖面图与断面图 ____基本概念
目的
剖面图
1、为了清晰地表达物 体的内部结构；
2、假想用剖切面将物 体剖开，将处于观察者 与剖切面之间的部分移 去，而将其余部分向投 影面投射得到剖面图； 3、剖面图中虚线变实 线，一般不再画不可见 虚线。
方 法
结果
7.1 剖面图
7.1.1 剖面图的形成
假想用剖切面在形体的适当部位将形体剖开，移去剖切面与观察 者之间的部分，而将剩余的部分向投影面投射，使原来不可见的内 部结构成为可见，这样得到的投影图称为剖面图，简称剖面。
(a) 视图
(b) 剖面图
剖 、 断 面 图 的 形 成
假想 剖切面
剖 、 断 面 图 的 形 成
5、旋转剖
采用两个或两个以上相交的剖切面将形体剖开，并将倾斜于 投影面的断面及其所关联部分的形体绕剖切面的交线(投影面垂 直线)旋转至与投影面平行后再进行投射，这样得到剖面图的方 法称为旋转剖切方法。
旋转剖
一 组 平 行 剖 面
一 组 平 行 剖 面
一 组 平 行 剖 面
1 1 1
1－1剖面图
房屋建筑视图的配置位置
正面图
左侧面图
右侧面图
平面图
底面图
背面图
土建工程中基本视图的名称
B F
A
C D
正立面图
C
左侧立面图
D
右侧立面图
A
E
B
平面图
E
底面图
F
背立面图
向视图－按指定的方向进行投影
正立面图
左侧立面图
R
平面图
R向立面图
镜像投影图
若把H面当作一个镜面，在镜面中可以得到形体的反射图像，称 为镜像投影图（属于正投影）。
半剖面图
3、 局部剖面图
将形体局部地剖开后投影所得的图形称为局部剖面图。显 然，局部剖面图适用于内外结构都需要表达，且又不具备对 称条件或仅局部需要剖切的形体。
局部剖面图
局部剖面图分界线的画法规则
错误
正确
①分界线用波浪线表示；
②波浪线不要与图形中其他图线重合，也不要画在其他图线的延长线上； ③波浪线应看成是断裂面的真实投影。
断面图的特殊表达法
1 1 1-1断面图
省去剖切符号 断面绘制在构件中断处
2 2 2-2断面图
多个断面依次排列 且使用较大比例绘制
结构布置图中 断面直接绘制在图中
剖 面 图 的 绘 制
1
编号
1-1剖面图 投影 方向
剖面图的标注 剖切符号：由剖切位
置线、投影方向和编号 组成。
1
剖切 位置
断 面 图 的 绘 制
