中国移动通信集团公司光传送网技术体制
中国移动分组城域传送网(PTN)技术体制
QB-B-003-2010
中国移动分组城域传送网 技术体制
Technique Foundation of Packet Metro Transport Networks of CMCC
版 本 2010
目录
前 言 ............................................................................................................................................III 1 范围..........................................................................................................................................1 2 规范性引用文件......................................................................................................................1 3 术语、定义和缩略语..............................................................................................................7 4 总则........................................................................................................................................10 5 分组城域传送网定位............................................................................................................10 6 系统结构................................................................................................................................ 11
SDH的介绍
SDH的介绍SDH是一种传输体制！按照这种传输原理制作的设备被称为SDH，各种不同速率等级的SDH设备可以称为155，622，2.5G，10G，40G。
随着全球互联网（Internet）的迅猛发展，上网人数正以几何级数快速增长，以因特网技术为主导的数据通信在通信业务总量中的比列迅速上升，因特网业务已成为多媒体通信业中发展最为迅速、竞争最为激烈的领域。
同时，无论是从数据传输的用户数量还是从单个用户需要的带宽来讲，都比过去大很多。
特别是后者，它的增长将直接需要系统的带宽以数量级形式增长。
因此如何提高通信系统的性能，增加系统带宽，以满足不断增长的业务需求成为大家关心的焦点。
光纤具有高带宽、传输距离远等优点，已成为宽带综合数字业务网的主要物理连接媒介，不过，如果仅凭单纯的光缆连接，并不能构成担负各种复杂应用的传输网。
骨干传输需要由复杂的传输协议来支撑，并借助光纤作为物理媒介。
SDH传送网的概念最初于1985年由美国贝尔通信研究所提出，称之为同步光网络（Synchronous Optical NETwork,SONET）。
它是由一整套分等级的标准传送结构组成的，适用于各种经适配处理的净负荷（即网络节点接口比特流中可用于电信业务的部分）在物理媒质如光纤、微波、卫星等上进行传送。
该标准于1986年成为美国数字体系的新标准。
国际电信联盟标准部（ITU—T）的前身国际电报电话资询委员会（CCITT）于1988年接受SONET概念，并与美国标准协会（ANSI）达成协议，将SONET修改后重新命名为同步数字系列（Synchronous Digital Hierarchy,SDH）,使之成为同时适应于光纤、微波、卫星传送的通用技术体制。
SDH网是对原有PDH（Plesiochronous Digital Hierarchy准同步系列）网的一次革命。
PDH是异步复接，在任一网络节点上接入接出低速支路信号都要在该节点上进行复接、码变换、码速调整、定时、扰码、解扰码等过程，并且PDH只规定了电接口，对线路系统和光接口没有统一规定，无法实现全球信息网的建立。
中国移动骨干光传输网介绍
R
备用
子网管理层
主用
备用
网元管理层
传送网网元
维护优化处
主用网管通道 备用网管通道
快乐工作
骨干光传送网网管组织情况（2）
厂家传输网管设置地点
东部环 西部环 东北环
SDH SDH SDH
WDM
I环、Ⅷ环
II环、V环、VI环、Ⅹ环、杭汉、 沪汉、汉穗
京沪穗 WDM III环 IV环、1+1 MSP（贵阳-昆明； 广州-海口） VII环、 1+1 MSP （兰州-乌 鲁木齐；兰州-西宁） WDM 东北I环 、II环
EM的设置地点
主用
备用
北京
武汉
北京
武汉
上海
广州
北京 北京 西安
广州 武汉 北京
西安
广州
西安
沈阳 沈阳
北京
北京 北京
SNM的设置地点
主用
备用
集团公司 武汉
集团公司 武汉
集团公司 武汉
集团公司 武汉
集团公司 集团公司
沈阳 沈阳
维护优化处
快乐工作
骨干光传送网网管组织情况（3）
东部环WDM网管系统图（示例）
中国移动骨干光传送网基本情况介绍
骨干传送网建设与演进 骨干传送网规模及资源使用情况 骨干光传送网线路情况
目
骨干光传送网系统情况
录
骨干光传送网网管组织情况
维护优化处
快乐工作
骨干光传送网网管组织情况（1）
厂家网管架构
子网管理服务器
R
网元管理服务器
R R
R
集团公司 网管中心
主用
1+1MSP
-

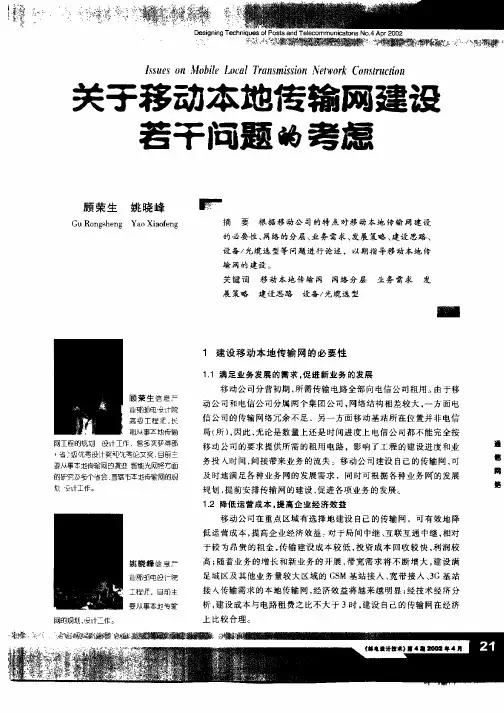

关于移动本地传输网建设若干问题的考虑
合计 ： ８ ２ １ ～ ０个 ２Ｍｂｔｓ ｉ 。 ／ ３２ 非城 区节点的传 输 带宽 ． Ｇ Ｍ 基站 传输 ：－ Ｓ ２ ３个 ２Ｍｂｔｓ ｉ ； ／
１ 提 高服务质 量 ， ． ３ 增强竞 争 实力 移 动公 司建设 自己的传输 网可有 效 地对 传输 网 进 行维护 管理 ， 及时 掌握 网络 的运行 质量 ， 一时 间 第 排 除各种 障碍 ，从 而保证 各种业 务 网 的运 行 维护 质
量、 提高 服务 等级 。另 一方 面 ， 移动 公司 建设 自己 的 传 输 网 以后 ，业务 发展 将不再 受其 他 电信公 司 的制
售
胃
磐
移 动公 司在 重点 区域 有 选择地 建设 自己 的传输 网 ，可有 效地 降
低 运营 成本 ， 高企业经 济效 益 。 于局 间 中继 、 提 对 互联 互通 中继 ， 相对 于较 为 昂贵 的租 金 ， 传输 建设 成 本较 低 ， 投资 成 本 回收 较 快 ， 润 较 利 高； 随着业 务 的增 长 和新 业 务 的开展 ， 宽需 求 将不 断 增 大 ， 带 建设 满 足城 区及其 他业 务量 较 大区域 的 Ｇ Ｍ 基 站接 人 、 带接 人 、 Ｇ基 站 Ｓ 宽 ３ 接 人传输 需求 的本 地传输 网 ， 经济 效益 将越 来越 明显 ； 经技术 经 济分 析， 建设成 本 与 电路租费 之 比不大 于 ３时 ， 建设 自己 的传输 网在 经济
约 ， 强了企业 的竞争 实力 。 增
２ 移 动 本 地 传 输 网 的 分 层 结 构
结合 移动 本地 传输 网的业 务需 求特 点 ， 照《 参 光 同步 传 进 网技 术 体制 》 Ｓ Ｈ传 送 网 目标 网 和《 的 Ｄ 中
中国移动网上大学《5G技术发展与未来应用》题库整理
中国移动网上大学《5G技术发展与未来应用》题库全息技术属于对5G三大类应用场景网络需求中的哪一种？（A）A. 增强移动宽带B. 海量大连接C. 低时延高可靠D. 低时延大带宽假定4G上行峰值速率10Mbps，5G单用户典型上行峰值速率是4G的约（B）倍？A. 2B.10C.100D.2005G新业务的要求，端到端时间同步精度可能提升到什么程度？(C)A几十纳秒B百毫秒C百纳秒D几十毫秒高低频协作可以服务不同场景，一般使用低频做（C）？A.容量层B.热点覆盖C.基础覆盖D.高空覆盖CU和DU之间的传输属于5G传送网的哪个组成部分？（D）A.以下都不是B.回传C.前传中传D.中传SPN在切片分组层（SPL）采用了什么创新技术，来满足5G及未来传输网络需要的？（A）A.SR-TPB.50GE+PAM4C.Slicing Ethernet;..D.DWDM5G传送网新体制SPN的中英文全称是什么？（AB）A.切片分组网B.Slicing Packet NetworkC.智能传送网D.Smart Packet Network6GHz以下，5G NR的典型的大的载波带宽是（D）MHz？A.10B.20C.400D.1005G传输网的管控层包括哪些部分？（ABC）A.域控制器B.超级控制器C.协同器D.调度器5G传送网在转发连接方面的需求是哪些？（BC）A.东西向流量为主B.流向灵活C.南北向流量为主D.流向确定5G网络引入哪项技术来应对新场景对网络差异化业务的挑战，以及满足不同业务场景的网络需求。
（A）A.网络切片技术B.边缘计算技术C.SB技术D.NFVSDN虚拟化技术海量传感器的特点是（A）A.低吞吐量，终端寿命长B.高数据容量，高移动性C.超低时延D.高可靠性与4G相比，5G新空口新增了（B）状态;..A.通话态B.非激活态C.空闲态D.关机态5G时期灵活连接需求决定了传送网三层功要求下沉到哪一层？（B）A.不下沉B.下沉到接入层C.下沉到汇聚层D.下沉到核心层SPN传输接入层设备支持哪些网络侧接口？（AB）A.10GEB.25GEC.50GED.100GE在5G时代，不同领域的不同设备大量接入网络，其实引用传统的组网方式和服务提供形式也是可以满足用户多样化的场景需求的。
中国移动通信长途光缆线路维护管理规定.
中国移动通信长途光缆线路维护管理规定中国移动通信集团公司二○○一年五月目录第一章总则第二章光缆线路维护职责第三章光缆线路维护内容第四章障碍处理和程序第五章质量管理第六章安全保密附件一代维光缆线路障碍抢修流程(1) 附件二代维光缆线路障碍抢修流程(2) 附件三代维光缆线路割接流程第一章总则第1条移动通信光缆线路是移动光传送网重要的组成部分。
光传送网具有全程全网联合作业的特点，维护管理人员必须牢固树立“质量第一、为用户服务”的管理理念，加强全网观念，服从业务领导，全网密切配合，做好本职和全程维护管理工作。
本文件是光缆线路维护管理执行文件。
第2条光缆线路维护工作的基本任务光缆线路维护人员应保持光缆线路设备完整良好及正常运行，传输性能符合维护指标要求。
障碍发生时通过设备维护人员通知或光缆线路人员自己发现应能迅速准确地判断和排除故障，尽力缩短障碍历时；日常维护应勤巡视、及时排除障碍隐患；始终保持光缆线路设备清洁和良好的工作环境，延长使用年限；在保证通信质量的前提下，节省维护费用。
第二章光缆线路维护职责第3条维护人员必须掌握移动长途光缆线路的网络路由状况，定期检查长途光缆线路设备的质量情况，发现薄弱环节及时采取措施解决。
第4条组织好长途干线网光缆线路设备的预检预修、积极主动采取有效措施消除隐患，保持长途光缆线路设备的完整、良好；应加强与铁路、地质、气象、水文等部门的联系，确保各方面的变化趋势，及时采取预防措施。
第5条光缆线路维护应加强与设备维护的协作配合。
光缆线路与设备维护双方按需召开机线联系会议，共同做好移动光传送网的维护工作。
第6条对长途光缆线路发生重大障碍、全阻障碍时，应组织人员尽快赶到现场处理和恢复通信，并及时与移动相有关人员沟通事故处理进展情况。
光缆线路维护人员应根据以往事故积累经验，制定有关技术安全措施，全网组织贯彻落实。
确保移动干线网络的稳定可靠、安全畅通。
第7条光缆线路与设备之间维护责任的划分光缆线路以光缆进入传输机房的第一个连接器为界，光缆中金属线对以进入机房的第一个接线端子为界。
同步数字体系(SDH)技术练习题及答案
5、光通信中网络节点接口（NNI）表示网络节点之间的接口，在实际中也可看成是传输设备 与网络节点之间的接点。（√） 6、光通信中段开销区域用于帧定位、运行、管理和维护等信息，以保证信息净负荷正确灵活 地传送。（√） 7、SDH 技术中信号标记字节 G2 用来指示 VC 帧内的复接结构和信息净负荷的性质。（×） 8、SDH 技术中通道状态字节 C1 用来将通道终端的状态和性能情况回送给高阶 VC 通道的源设 备，实现双向通道的状态和性能监视。（×） 9、SDH 技术中通道使用者通路字节 F2 和 F3 两个字节为使用者提供与净负荷有关的通道单元 之间的通信。（√） 10、SDH 技术中当网络处于同步工作状态时，指针用来进行同步信号间的相位调整；当网络 处于失步时，指针用作频率和相位调整。（√） 11、传送网是将用户信息双向或单向地从一点传送到另一些点，也可传送各种类型的网络控 制信号。（√） 12、SDH 网络中环形网保护就是实现自愈网的方法之一。（√） 13、SDH 自愈保护中，通常情况下通道倒换环使用共享保护，复用段倒换环使用专用保护。 （×） 14、SDH 自愈保护中双向环工作于复用段倒换方式，单向环工作于通道倒换方式或复用段倒 换方式。 15、SDH 自愈网中 4 纤双向环的每段有四个传输方向，每个方向的业务容量和保护容量相等。 （×） 16、SDH 自愈网中 4 光纤双向环需要 APS（自动保护倒换）协议，即使用保护段的复用段开销 MSOH 中的 K1 和 K2 字节供保护倒换使用。（√） 17、SDH 自愈保护中因为 2 纤双向环中每个方向的业务光纤和保护光纤是同一条光纤，即在 一条光纤上即传输业务信号又传输保护信号。（√） 18、光互联网络是数据网络，它的底层使用光传送网作为物理传输网络。（√） 19、在光互联网络中，数据业务使用固定的 TMD 复用结构。（×）
SDH技术原理及应用优点分析
２４０SDH 技术原理及应用优点分析李秀伟（中国移动通信集团河北有限公司廊坊分公司，河北廊坊065000）摘要：作为当前的主流数字传输技术，SDH 技术被广泛应用于网络信息传输领域，并且发挥着巨大的作用。
本文主要从两个方面展开了讨论，首先以信息传输及处理为内容分析了SDH 的主要技术原理，随后针对SDH 技术的广泛应用从四个方面分析了其技术优点。
文章内容浅显易懂能够作为实际技术推广及应用分析的参考。
关键词：SDH 技术；PDH 技术；技术原理；技术优点中图分类号：TN915.853文献标识码：A 文章编号：1673-1131（2013）01-0240-011SDH 的主要技术原理与传统的信息传输技术不同，SDH 是一个将复接、线路传输及交叉功能结合在一起并由统一网管系统进行管理操作的综合信息网络技术。
在结构组成上，SDH 是由终端复用器(TM )、分插复用器(ADM )、再生中继器(REG )和同步数字交叉连接设备(SDXC )基本网元组成，在光纤上进行同步信息传输、复用、分插和交叉连接，如图1所示。
图1SDH 通信技术结构组成在信号传输过程中，SDH 技术主要通过三个步骤开展作业。
第一，信息映射。
在这个过程中，原始信号经过统一的码速调整进行标准同期中，在传输通道中，经过通道开销进入虚容器中进行帧相位的加工；第二，定位过程。
经过帧相位加工的信号会发生一定的信号偏差，通过定位过程将信息收进支路单元或管理单元，通过相应的单元指针进行信号的重新定位，从而保持相应的信号功能；第三，复用过程。
定位完成的信号通过字节交错间插方式进行原始信号的复位，然后经过通道转化为原始的支路信号传递给用户，因此，复用过程实际上是另一种同步复用原理与数据的串并变换的结合。
2SDH 的技术应用优点自1984年，以同步传输为标志的SDH 技术诞生以来，经过将近三十多年的发展和应用，SDH 基本已经成为数字信息传输的主流传输方式，图2为我国当前主要的SDH 基本复用映射结构。
光缆设计说明
浙江移动本地传输网光缆线路工程（2009单项）温州至乐清册甸岭-岭头光缆线路工程一阶段设计华信邮电咨询设计研究院有限公司二○○九年二月浙江移动本地传输网光缆线路工程（2009单项）温州至乐清册甸岭-岭头光缆线路工程一阶段设计公司总经理：公司总工程师：设计负责人：设计人员：概（预）算审核人：概（预）算编制人：设计编号：建设单位：设计单位：华信邮电咨询设计研究院有限公司设计文件分发表工程名称：目录一.设计说明 (1)1概述 (1)1.1工程概况 (1)1.2设计依据 (1)1.3设计范围及分工 (1)1.4主要工作量表 (1)2工程投资与技术经济指标 (2)3光缆线路路由 (2)3.1路由选择原则 (3)3.2光缆敷设方式选择原则 (3)3.2.1 架空光缆敷设 (3)3.2.2管道光缆敷设 (3)3.2.3直埋光缆敷设 (3)3.2.4桥上光缆敷设 (3)3.2.5水底光缆敷设 (4)3.2.6本工程光缆敷设 (4)3.3光缆线路具体路由 (4)4主要设计标准和技术措施 (4)4.1光缆中的光纤 (4)4.2光缆 (5)4.3光缆接头盒 (6)4.4光缆线路建筑 (6)4.4.1光缆线路建筑的一般要求 (6)4.4.2架空杆路安装 (7)4.4.3架空光缆敷设 (10)4.4.4管道光缆敷设 (11)4.4.5墙壁光缆敷设 (11)4.4.6局（站）内光缆敷设 (12)4.4.7光缆余留 (13)4.4.8光缆接续 (13)4.4.9光缆线路施工及验收指标 (14)4.4.10纤芯分配原则 (14)4.5光缆线路的保护措施 (15)4.5.1防机械损伤 (15)4.5.2防机械损伤 (15)4.5.3防雷 (15)5其他需要说明的问题 (16)二.预算说明 (17)1预算编制 (17)1.1概述 (17)1.2预算编制依据 (17)1.3有关费用及费率的取定 (17)一.设计说明1概述1.1工程概况浙江移动省内干线传输网、地区骨干层传输网前期工程已组建完成，解决了浙江省内各地区移动交换中心（MSC）至本省移动汇接交换中心（TMSC）间、地区内各地市、县BSC至MSC间传输通道，本工程结合省内干线传输网、地区骨干层传输网和各地区局间传输网的建设，进一步解决各县市（BTS）和BSC之间的传输。
浅谈OTN开销字节TCM
浅谈OTN开销字节TCM摘要：光传送网（OTN）是继PDH、SDH之后的新一代数字光传送技术体制。
值班值勤人员在进行光传送网（OTN）维护与故障排查时除了要理解OTN的帧结构，还要熟练掌握OTN帧中各种开销字节，特别是串联连接监视开销字节TCM，以便于判断网络质量和故障定位，本文将对TCM字节的应用进行探讨。
关键词：光传送网；OTN;TCM一、引言光传送网（OTN）是继PDH、SDH之后的新一代数字光传送技术体制，它能解决传统WDM网络无波长/子波长业务调度能力、组网能力弱，保护能力弱等问题。
OTN以多波长传送、大颗粒调度为基础，综合了SDH的优点及WDM的优点，可在光层及电层实现波长及子波长业务的交叉调度，并实现业务的接入、封装、映射、复用、级联、保护/恢复、管理及维护，形成一个以大颗粒宽带业务传送为特征的大容量传送网络。
OTN特点之一是提供了和SDH类似的开销管理能力，OTN光通道（OCH）层的OTN帧结构大大增强了该层的数字监视能力。
另外OTN还提供6层嵌套串联连接监视（TCM）功能，这样使得OTN组网时，采取端到端和多个分段同时进行性能监视的方式成为可能。
OTUk层的段监测字节（SM）可以对电再生段进行性能和故障监测；ODUk层的通道监测字节（PM）可以对端到端的波长通道进行性能和故障监测。
本文主要针对OTN网络运行维护中TCM字节的应用进行相关研究。
二、TCM开销字节定义（一）OTN网络层次光传送网OTN的一个主要特征是网络层次化，OTN网络从垂直方向分为：光通路层网络（OCH）、光复用段层网络（OMS）、光传输段层网络（OTS）。
其中光通路层网络又分为三个子层网络：光通路数据单元（ODUk，K=0、1、2、2e、3、4）子层网络，光通路传送单元（OTUk，K=1、2 、3、4）子层网络。
光通路层网络（OCH）实现接入点之间的数字客户信号传送。
为各种类型的用户信号如SDH、以太网、IP、ATM等提供端到端的组网功能，每个光通路OCh占用一个光波长。
光传送网(OTN)和40G WDM技术研究V3
China Mobile Research Institute
内部资料 注意保密
9
中国移动OTN设备初步规范
SWXC设备应支持以下基本要求：
业务接入功能：提供SDH、以太网、OTUk等多种业务接入功能， 客户信号的封装、映射和复用应遵循G.7041、G.709标准。OTM设 备目前应支持2.5G POS、10G POS、GE、10GE 、STM-16、STM64等业务接口，将来要能支持40GE、100GE、40G POS、OTUk、 SAN等业务接口。 互联接口能力：支持OTU1/OTU2级别单通道CLI接口。 交叉能力：互通设备应支持 ODU1和ODU2级别交叉连接功能，否 则也可采用GE交叉连接、类ODUk交叉连接、通用交叉连接等。省 际大容量SWXC设备应具备Tbit级别无阻塞交叉连接容量；省内干 线和城域网的SWXC设备应具备320G以上无阻塞交叉连接容量。 组网和调度能力： 支持组环网和网状网，具备通道级和波长级的灵 活的电路调度能力。
将来SWXC设备设备应支持以下增强功能：
支持ODUk SPRing或其它保护倒换功能。 支持光层组网和调度能力，并且能够对光层和电层进行有效协调， 在进行保护和调度时不发生冲突。 调度功能可配合系统配置完成线路保护和业务广播的功能。 支持sub-ODU1（如GE、FC）颗粒交叉。
China Mobile Research Institute
2M、FE、155M、
单系统近期总 单系统中远期 现有组网技术 容量需求 总容量需求
100M~1G 1G~10G MSTP/PTN/ IP RAN
接入节点汇聚业务、 GE、2.5G、10GE、 1G~10G OLT 上 联 业 务 、 汇 聚 10G POS 交换机上联业务 核心机房之间各类业 GE、2.5G、10GE、 (1~25)×10G 10G POS 务的统一传送 CMNET、IP专网
光传送网简介演示
02
光传送网的组成与架 构
光传送网的组成
01
02
03
传送网
负责数据的传输，包括核 心传送网和边缘传送网。
接入网
负责将用户接入到网络中 ，包括铜线接入、光纤接 入等。
管理网
负责对整个网络进行管理 和维护，包括网元管理系 统（EMS）和传输管理系 统（TMS）。
光传送网的架构
垂直架构
由传送平面、控制平面和管理平 面组成。
光传送网的发展历程
第一个商用OTN系统
2001年，第一套商用OTN系统由北电网络推出，支持10Gbit/s的 DWDM系统。
OTN标准化
2003年左右，ITU-T开始制定OTN的标准，包括G.709、G.798等 。
OTN的大规模应用
随着互联网的发展和云计算的兴起，OTN开始大规模应用，成为 电信网络的重要组成部分。
水平架构
由汇聚层、接入层和核心层组成 。
光传送网的关键技术
OTN技术
ASON技术
光传送网（OTN）是一种新型的组网技术 ，具有更高的数据传输效率和更强的网络 可靠性。
自动交换光网络（ASON）是一种智能化的 光传送网络，能够实现自动路由和动态资 源分配。
WDM技术
ROADM技术
波分复用（WDM）技术是一种高效的数据 传输方式，能够将多个不术
发展趋势
随着网络业务和运营模式的多样化，光传送网正朝着智能化方向发展，以实现网 络的动态、灵活和高效管理。
技术挑战
智能光网络技术需要解决的关键问题是如何实现网络的智能化管理、提高网络可 靠性以及如何实现资源的优化配置。
05
光传送网的应用案例
案例一：骨干网中的应用
总结词
移动传输网络的同步时钟传送问题
二 、 Ｓ Ｈ传 时钟 问 题 的提 出 Ｄ
在 中 国移 动通 信 光 传 送 网 技 术体 制
中 ，移 动 传 送 网分 为 三 层 ：省 际 骨 干 传 送 网 、 省 内 骨 干 传 送 网 和 本 地 传 送 网 。移 动 同 步 网 可 以 根据 这种 划分 来 考 虑基 准 时钟 的设 置和
定 时链 路 的组织 。
ｍ ｅ ｔ ｎ ｈ ｏ ｕ ｍ ｏ ｌ ｎ ｔ ｏ ｋ． ｉ ｏｆ ｙ ｒ ｓ ｃ ｒ ｎｏ ｓ ｂｉ ｅ ｅｗ ｒ
Ｉ ．Ｔ ｈｅ ｏｐｏｓａｌ ｏ ｐｒ ｆ ＳＤＨ ｏｃｋ ａ ｓ ｇ ｎ ｏ ｋ ｉ ｈ ｏ ｕ ａ ｙ ｔ ｅ ｉ ｅ ｃｌ ｓ ｉ ｎｉ ｇ ｃｌ ｃ ｓｔ ｅ ｐ ｐ ｌ ｒｗａ ｏ ｒ ａｌ ｚ
云 南移 动公 司 （５ ２ ０ 况 建 波 ６０ ０ ）
Ｙ… ａ Ｍ ｏ ｉ Ｃｏ ６ ２ ０ Ｊａ ｂ Ｋｕ ｎ ｎ ｂｔ ｅ ５０ ０ ｔｎ ｏ ａ ｇ
摘
要 ；介 鳝 Ｔ移 动 传精 同络 中的 同 步技 术 ．
厦传 精 Ａｂ ｔａ ｔＩｔ ｄｃ ｈ ｎｈ ｏ ｓ７ ｎ ｕ ｓ ｎ ｆ ｂ￣ｔ ｎｍｉ ￣ 日 ｗ 帅 Ｔ妇ｎ ｓ ｒ ｃ：ｎｃ ｕ ｔ ｅｓ ｃ￣ ｕ ｓｉ ｉ ｍｏ ｔ ｒ ｓ ｓ ｎ “ 口 日 ． ｏ ｅｔ ｙ ￣ － ｓｏ ｏ ａ ｍ ｃ
Ｔ ｅ ｓ ｎ ｈ ｏ ｏ ｓｍ ｏ ｉ ｅ ｗ ｏ ｋ ｉ ｅ － ｈ ｙ ｃ ｒ ｎ ｕ ｂｌ ｅｎ ｔ ｒ ｓａｎ ｃ ｅ ｓ ｒ ｎ ｍ ｐ ｒａ ｔ ａ ｔ ｆ ｏ ｉｅｃ ｒ ａ ｎ － ｓ ａ ｙ ａ ｄ ｉ ｏ ｔ ｎ ｐ ｒ ｍ ｂ ｌ ｏ ｒ ｕ ｏ ｍ ｌ ｃ ｔｏ ｅｗ－ ｋ ｔ ｓｔ ｙ ｔ ￣ ｌｕ ｅｔ ｅｐｅ － ａ ｉ ｎ ｎ ｔ ｏｒ Ｉ ｉ ｈｅｋｅ ｏ ｆｓ ｒ ｈ ｒ
关于光网络传输技术介绍
关于光网络传输技术介绍最近有网友想了解下光网络传输技术的知识,所以店铺就整理了相关资料分享给大家,具体内容如下.希望大家参考参考光网络传输技术介绍光传输是在发送方和接收方之间以光信号形态进行传输的技术。
技术简介同步光纤网(Synchronous Optical Network，SONET)和同步数字系列(Synchronous Digital Hierarchy，SDH)：一种光纤传输体制(前者是美国标准，用于北美地区，后者是国际标准)，它以同步传送模块(STM—1，155Mbps)为基本概念，其模块由信息净负荷、段开销、管理单元指针构成，其突出特点是利用虚容器方式兼容各种PDH体系。
准同步数字系列(Plesiochronous Digital Hierarchy ，PDH)：SONET/SDH出现前的一种数字传输体制，非光纤传输主流设备。
主要是为语音通信设计,没有世界性统一的标准数字信号速率和帧结构，国际互连互通困难。
波分复用技术(Wavelength Division Multiplex，WDM)：本质上是在光纤上实行的频分复用(Frequency Division Multiplex ，FDM)，即光域上的FDM技术。
是提高光纤通信容量的有效方法。
为了充分利用单模光纤低损耗区巨大的带宽资源，根据每一个信道光波频率(或波长)的不同而将光纤的低损耗窗口划分成若干个信道的技术。
用不同的波长传送各自的信息，因此即使在同一根光纤上也不会相互干扰。
密集波分复用技术(Dense Wavelength Division Multiplex，DWDM)：与传统WDM系统不同，DWDM系统的信道间隔更窄，更能充分利用带宽。
光分插复用(Optical Add/Drop Multiplex， OADM)：是一种用滤光器或分用器从波分复用传输链路插入或分出光信号的设备。
OADM在WDM系统中有选择地上/下所需速率、格式和协议类型的光波长信号。
中国移动通信光传送网维护管理规程
中国移动通信光传送网维护管理规程中国移动通信集团公司二○○二年十月目录第一章总则 (5)第二章维护和管理组织 (7)第一节维护和管理机构的职责 (7)第二节各级维护和管理职能部门的关系 (11)第三节维护责任的划分 (12)第三章维护和管理工作制度 (13)第一节岗位责任制 (13)第二节值班和交接班制 (15)第三节技术档案和资料管理 (16)第四节装备、设备、备盘、备件、仪表和工具管理制度 (16)第五节随工和验收制度 (16)第六节重大阻断报告制 (17)第四章传输线路的维护 (18)第一节通则 (18)第二节线路维护的职责 (18)第三节线路维护内容 (19)第四节长途线路主要技术维护指标及要求 (21)第五节障碍处理和程序 (23)第五章SDH传送网的维护 (26)第一节通则 (26)第二节SDH再生段和复用段 (27)第三节通道 (29)第四节传送网同步与定时 (32)第五节障碍处理 (33)第六节定期测试 (36)第七节光接口 (37)第八节辅助系统 (38)第六章WDM传输系统的维护 (39)第一节通则 (39)第二节光放大器站 (39)第三节WDM系统终端站 (40)第四节光通道、级联的光通道 (41)第五节OADM站 (42)第六节系统性能测试 (42)第七节故障处理 (46)第七章传送网资源管理 (48)第一节通则 (48)第二节通道管理 (49)第八章网管系统的维护 (52)第一节通则52第二节网管系统的设置 (52)第三节网管硬件维护 (52)第四节网管软件和数据维护 (53)第五节网管系统维护网络的要求 (54)第九章障碍处理流程 (56)第十章传送网其它设备的维护 (57)第十一章质量管理 (58)第一节通则 (58)第二节质量监督检查 (58)第三节质量统计分析和考核评定 (59)第十二章机房管理和安全保密 (60)附录A 中国移动光传送网组织结构职能描述 (62)附录B VC-N投入业务性能指标 (63)附录C WDM系统光接口指标 (65)第一章总则第1条移动通信光传送网是由长途、本地光缆及传输设备等组成，是移动通信网基础设施的主要组成部分。
OTN技术及华为OTN设备简介
OTN技术及华为OTN设备简介OTN技术及华为OTN设备简介城域波分环四环五即将进⾏建设，本次⼯程采⽤华为华为下⼀代智能光传送平台OTN 设备OptiX OSN 8800和OptiX OSN 6800。
本⽂主要对OTN技术涉及的⽹络结构、复⽤⽅式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次⼯程配置主要单元盘作个简要介绍。
⼀、OTN技术光传送⽹OTN（Optical Transport Network）是由ITU-T 、、等建议定义的⼀种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层⽹络都有相应的管理监控机制和⽹络⽣存性机制。
OTN 的思想来源于SDH/SONET 技术体制（例如映射、复⽤、交叉连接、嵌⼊式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能⼒应⽤到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量⼤的优势。
除了在 DWDM ⽹络中进⼀步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的⽀持外，OTN核⼼协议ITU 协议（基于 ITU ）主要对以下三⽅⾯进⾏了定义。
⾸先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以⽀持多波长光⽹络；第三，它定义了⽤于映射客户端信号的 OTN 的帧结构、⽐特率和格式。
OTN技术是在⽬前全光组⽹的⼀些关键技术(如光缓存、光定时再⽣、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送⽹组⽹技术。
OTN在⼦⽹内部通过ROADM进⾏全光处理⽽在⼦⽹边界通过电交叉矩阵进⾏光电混合处理，但⽬标依然是全光组⽹，也可认为现在的OTN阶段是全光⽹络的过渡阶段。
⽹络结构按照OTN技术的⽹络分层，可分为光通道层、光复⽤段层和光传送段层三个层⾯。
另外，为了解决客户信号的数字监视问题，光通道层⼜分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个⼦层，类似于SDH技术的段层和通道层。
移动光传输网建设的发展
■一 网 络 建 设 Ｉ Ａ Ｋ Ｔ Ｖ Ｉ Ｒ Ｅ Ｅ ＶＥ Ｍ Ｏ Ｒ Ｗ
移 动 光 传 输 网 建 设 的 发 展
上海贝尔阿尔卡特公司 雷建设
．
Ｌ Ｉ－Ｊ 上 －
Hale Waihona Puke 以ＧＰ 网络 、Ｃ ＲＳ ＤＭＡ网络 和Ｉ Ｐ网为主 走向成熟 ，成为传输 网建设 的首选技术 要承载 网络的移动数据业 务 。（） ４同步 、 体制 。ＭＳ 是在传统Ｓ ＴＰ ＤＨ技 术的基础
数量为特 点的规模竞争 转变为 以挖 掘网 传输 网络在 容量 、覆 盖能力 及多业务处 本地 网络 中的价 值 ，延长 原有 网络 的 ”
Ｉ 。而 且具 备数 据处 理及 传送 络潜 力 、积极开拓新 业务类 型和运营 模 理 能力等 方面都有不 足 ，亟需 改建 。此 有效 生 命 Ｉ
因此 ，其对 宽带业务具 有 良好 的适应能 力 。针 对 宽 带 业 务流 量 分 散 的特 点 ，
。 ＭＳ Ｐ 术提 供 了端 Ｉ汇聚 、业务 汇聚 、 Ｔ技 Ｅ Ｉ 年 ，中国移动公 司与中 国联通 公司投入 未来” 基于 智能ＭＳ Ｐ的传 送 网是 网络演 二层交换等 技术 ，使 得传输 网络对宽带 Ｔ 了巨大 的人力 ，物 力进 行 ｒ 本地 移动传
主要承载 网络 的各种固 定数据 ・务 。（） ｆ ３
发展 以ＭＳ Ｐ 主 ，这是很 明确的观 点， 随着大客 户专线 业务不断兴 起 ，新的 网 Ｔ为 络需 要 引入 ＲＰ Ｒ、Ｌ ＣＡＳ、ＭＰ Ｓ Ｌ 等技
革时期 ，ＭＳ Ｐ ・ 要的发展方 向， 术以满足客 户的需 求 。其次 ，网络需要 Ｔ 是 个重 具备 向智能 光 网络 演进的能 力 。能够直 接演 化 为Ｍｅｈ ｓ 网络 ，提 高 网络安 全性
中国移动福建公司OTN工程施工规范V1.0
中国移动通信集团福建有限公司OTN工程施工规范V1.0中国移动通信集团福建有限公司2012年7月目录前言 (4)1. 总则 (5)2. 规范性引用文件 (5)3. 术语、定义和缩略语 (6)4. 机房环境与安全检查 (8)4.1 机房环境检查 (8)4.2 机房安全检查 (9)5. 设备与器材检验 (9)6. 安装工艺检验 (10)6.1 机架安装要求 (10)6.2 子架安装要求 (10)7 机房安全操作要求 (10)7.1 一般规定 (10)7.2 铁件加工和安装 (11)8 设备安装 (12)8.1 机架安装 (12)8.2 子架安装 (13)8.3 风扇安装 (13)8.4 防静电手环安装 (13)8.5 单板安装 (13)8.6 网管计算机安装 (13)9 走线架及尾纤槽安装 (14)9.1 走线架安装要求 (14)9.2 走线架加固方式要求 (14)9.3 尾纤槽道安装要求 (14)10 线缆布放及连接 (15)10.1 一般要求 (15)10.2 尾纤布放要求 (15)10.3 电缆布放要求 (16)10.4 电缆绑扎要求 (17)10.5 电缆成端和保护 (18)11 设备上电 (19)11.1 上电前检查 (19)11.2 上电审批 (19)11.3 设备上电 (19)12 标签制作及粘贴 (20)12.1 设备及列头柜标签命名规范 (20)12.1.1 设备标签规范 (20)12.1.2 电源列头柜标签规范 (21)12.2 ODF标签命名规范 (22)12.2.1 机柜侧门及法兰盘侧面标签 (22)12.2.2 尾纤标签 (23)12.2.2.1 ODF端口物理位置命名规则 (23)12.2.2.2 尾纤标签命名规范 (23)12.2.2.3 尾纤标签介质要求及使用规定 (27)12.2.3 ODF模块盖板前面标签（可选项） (28)12.2.4 ODF模块盖板背面标签 (28)12.2.5 ODF索引标签 (29)12.2.6 熔纤盘标签 (30)12.3 传输网管标签规范 (30)13 OTN厂商设备介绍 (31)13.1 华为公司OTN设备 (31)13.2 中兴公司OTN设备 (32)13.3 阿朗公司OTN设备 (32)14 各厂商OTN设备安装规范 (35)14.1 华为公司OTN设备安装规范 (35)14.1.1 华为OSN8800传输设备安装规范 (35)14.1.2 华为0SN6800传输设备安装规范 (36)14.1.3 华为0SN1800传输设备安装规范 (37)14.2 中兴公司OTN设备安装规范 (41)14.2.1 中兴ZXMP M820/M920传输设备安装规范 (41)14.2.2 中兴ZXMP M720传输设备安装规范 (45)14.2.3 中兴ZXMP M8000系列传输设备安装规范 (45)14.3 阿朗公司OTN设备安装规范 (46)14.3.1 1830 PSS-32 设备安装规范要求 (46)14.3.2 阿朗1830 PSS-4 设备安装规范要求 (49)前言本标准是为了保证OTN网络工程建设质量而制定，适用于OTN网络工程实施阶段。
OTN技术体系介绍
一.OTN技术体系介绍之宇文皓月创作1.概述从1998年ITUT正是提出OTN的概念到现在，OTN的尺度体系已经完善，技术也已经成熟。
OTN尺度体系主要由如下尺度组成：G.872：定义了光传送网的网络架构。
采取基于G.805的分层方法描述了OTN的功能结构，规范了光传送网的分层结构、特征信息、客户/服务层之间的关联、网络拓扑和分层网络功能，包含光信号传输、复用、选路、监控、性能评估和网络生存性等G.709：其地位类似于SDH体制的G.707。
定义了光网络的网络节点接口。
建议规范了光传送网的光网络节点接口，包管了光传送网的互连互通，支持分歧类型的客户信号。
建议主要定义光传送模块n(OTMn)及其结构，采取了“数字封包”技术定义各种开销功能、映射方法和客户信号复用方法。
通过定义帧结构开销，可以实施光通路层功能，例如呵护、选路、性能监测等；通过确定各种业务信号到光网络层的映射方法，实现光网络层面的互联互通，因为未来的光网络工作在多运营商环境下，其实不但仅是各业务客户信号接口的互通。
其地位类似于SDH体制的G.707。
G.798：建议采取G.806规定的传输设备的分析方法，对基于G.872规定的光传送网结构和基于G.709规定的光传送网网络节点接口的传输网络设备进行分析。
定义了OTN的原子功能模块，各个层网络的功能，包含客户/服务层的适配功能、层网络的终结功能、连接功能等。
其地位类似于SDH体制的G.783。
G.7710：通用设备管理功能需求，适用于SDH、OTN。
G.874：OTN网络管理信息模型和功能需求。
G.7710：描述OTN的五大管理功能（FCAPS：Fault故障、Configuration配置、Accounting计费、Performance性能、Security平安）。
G.808.1：通用呵护倒换线性呵护，适用于SDH、OTN。
G.808.2：通用呵护倒换环形呵护，适用于SDH、OTN。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国移动通信集团公司光传送网技术体制光传送网技术体制(暂行规定)中国移动通信集团公司2000年8月目录第二章传送网分层结构 (2)2.1省际骨干传送网 (2)2.2省内骨干传送网 (2)2.3本地传送网 (2)第三章传送网拓扑结构 (4)3.1省际骨干传送网拓扑结构 (4)3.2省内骨干传送网拓扑结构 (4)3.3本地传送网拓扑结构 (4)4.1省际骨干传送网 (5)4.2省内骨干传送网 (5)4.3本地传送网 (5)4.4DXC在网络中的位置和作用 (5)4.5不同速率系统互通和业务转接 (6)第五章光纤选型 (7)5.1G.652和G.655光纤一样定义 (7)5.2各地区适用光纤 (7)5.3G.655光纤选型 (7)5.4光纤光缆的一样要求 (8)5.5敷设光缆的芯数 (9)5.5敷设光缆技术 (9)6.1设备接口要求 (10)6.2SDH设备要求 (10)6.3DXC设备要求 (19)6.4WDM设备要求 (24)第七章网络性能指标 (41)7.1SDH网络误码性能指标 (41)7.2SDH网络抖动和漂移性能 (43)7.3 WDM网络性能指标 (47)7.4可用性目标 (47)第八章SDH网同步 (49)8.1概述 (49)8.2SDH网同步与数字同步网的关系 (49)8.3SDH网络定时分配 (49)8.4SDH时钟性能和定时方式 (50)8.5同步状态信息（SSM） (54)8.6SDH网传送同步网定时的方法和性能要求 (54)8.7 SDH网同步的应用 (56)第九章网络治理 (58)9.1传送网网管差不多要求 (58)9.2治理方式 (58)9.3传送网网管的系统结构 (59)9.4网管系统设置原则 (61)9.5传送网资源治理系统 (61)9.6与其他网管系统的关系 (61)9.7治理接口要求 (62)9.8网管通信要求 (62)9.9网管功能要求 (62)第十章网络爱护复原 (72)10.1概述 (72)10.2SDH网络复原和爱护 (72)10.3光网络的复原和爱护 (73)10.4具体环境下爱护方案的选择 (75)10.5业务网与传送网的爱护关系－多重爱护性 (75)附录I 骨干传送网的具体方案 (76)附录II 多厂家策略 (77)附录III 传送网爱护 (78)附录IV 光纤的选型 (80)1G.652和G.655光纤定义 (80)2各地区适用光纤 (80)3G.655光纤的选择 (82)编制讲明A 网络结构的选择 (83)编制讲明B 网络生存性 (86)编制讲明C 网络治理 (87)编制讲明D不同速率系统互通和业务转接 (91)1．本体制适用于中国移动集团公司省际骨干传送网、省内骨干传送网和本地传送网/城域传送网，承载业务为一般电话、数据和其它数字客户信号。
接入网可参照使用。
2．本体制目标是力争建立一种高速、高质量、具有爱护倒换能力、全网网管统一的传送网络，作为各种业务的公共平台。
3．本技术体制适用于以光纤通信为差不多传输手段的传输网。
其它传输手段，如微波传输网也可参照使用。
4．本技术体制对组网原则、网络拓扑、传输技术、光纤类型、性能参数和设备要求进行规范，以保证全网通信畅通和质量良好。
具体的技术细节，包括实现方案、测试方法可参照相应国家标准。
5．设备要求部分对SDH 系统10Gb/s及其以下系统进行了规范，WDM 系统规定了承载信号为SDH STM-16系统的系统，即2.5Gb/s×N ( N= 8,16,32 )的WDM系统。
关于承载10Gb/s及其以上速率的WDM系统待补充规定，承载信号为其它数字格式或速率的WDM系统可参照执行。
设备要求规范的目标是为今后提供不同系统间的横向兼容性，目前则只能达到部分横向兼容目的。
光接口参数指标适用于零色散窗口为1310nm的常规G.652光缆系统，对非零色散位移(G.655)光缆系统能够参照执行。
第二章传送网分层结构依照传送网分层、分割的原则，将中国移动传送网分为省际骨干传送网、省内骨干传送网和本地传送网三层，如图2.1 所示。
2．1．省际骨干传送网省际骨干传送网覆盖全国的大部分省份，要紧负责为各省会都市及汇接节点都市提供大容量省际电路，连接各个省内骨干传送网。
省际电路的提供以VC－4为差不多单位，并提供STM－4/VC－4－4c和STM－16/VC－4－16c速率等级的电路，以及2.5Gb/s和10Gb/s 的波长通道。
2．2．省内骨干传送网省内骨干传送网覆盖省内的要紧都市，要紧负责为省内各要紧都市之间提供传输电路，连接各省内本地传送网。
省内电路的提供以2Mb/s为差不多单位，并提供STM－1和STM －4/VC－4－4c速率等级的电路，建设WDM的省内骨干传送网也能够提供波长通道。
为了保证省内骨干传送网到省际骨干传送网连接的可靠性，省内骨干传送网和省际骨干传送网之间原则上要求有两个连接点。
在条件不具备时，能够临时只连接到一个省际骨干传送网节点。
2．3．本地传送网本地传送网覆盖省内一个地区的要紧市县，要紧负责为本地区内各市县之间提供传输电路。
本地传送网的接入部分负责为基站、写字楼和住宅小区等提供接入能力。
本地传送网电路的提供以2Mb/s为差不多单位，并提供STM－1和STM－4/VC－4－4c速率等级的电路。
建设WDM的本地传送网也能够提供波长通道。
本地传送网和省内骨干传送网之间设置1～2个网关节点。
城域传送网是本地传送网覆盖中心都市的部分，是本地传送网的一个子网，两者属于同一层面。
城域传送网具有业务需求密集，业务量大等特点，它是进展宽带IP网络的基础。
城域传送网要紧负责为同一都市内的交换机、基站操纵器和路由器等业务节点提供传输电路。
图2.1 传送网分层结构第三章传送网拓扑结构中国移动传送网拓扑结构以环形网为主，链路系统为辅，下面给出在省际骨干传送网、省内骨干传送网和本地传送网中拓扑结构选用的具体原则。
3.1 省际骨干传送网拓扑结构省际骨干传送网的拓扑结构举荐使用环形网结构。
环形网结构的特点是网络拓扑简单，网络可靠性较高，需要的链路数较少。
依照地域分布和业务量情形，省际骨干传送网能够由若干个环形网组成，每个环形网覆盖一定的区域。
为了保证网络的可靠性和路由的合理性，两个相邻的环网之间要求有两个衔接点，并要求具有双节点互通（DNI）爱护功能。
在环网衔接点和业务量大的节点设置DXC4/4设备，提供灵活的跨环电路调度能力。
没有条件建立环网的地区，利用链路系统与环网连接。
原则上每个省设置两个省际骨干传送网节点，以提高省内骨干传送网接入省际骨干传送网的可靠性。
在条件不具备时，可先设置一个。
依照省际骨干传送网业务分布的特点，环网类型选择复用段爱护环。
3.2 省内骨干传送网拓扑结构省内骨干传送网拓扑结构以环形网为主。
依照网络节点的数目和地域分布，能够设置一个或多个环网，环网之间采纳DXC4/1或MADM设备连接。
尽量选择业务量大的节点作为多个环网的公共节点，两个相邻的环网之间要求有两个衔接点，并要求具有双节点互通（DNI）爱护功能。
每个省设置网关的数目与其拥有的省际骨干传送网节点数目相对应，在网关节点设置DXC4/1或MADM设备，实现业务汇聚和通道重组。
3.3 本地传送网拓扑结构本地传送网拓扑结构以环网为主，辅助以链路系统。
依照网络节点的数目和地域分布，能够设置一个或多个环网，环网之间采纳DXC4/1或MADM设备连接。
尽量选择MSC所在的节点作为多个环网的公共节点，以减少环间电路的转接。
本地传送网的接入部分作为传送网的末端，具有点多面广、节点间电路数量少的特点。
接入部分网络拓扑结构能够灵活选择环形网和链路系统等方式。
每个本地传送网设置1~2个网关节点，与省内骨干传送网连接，在网关节点设置DXC4/1或MADM设备；当本地传输网达到一定规模时，必须做到与省内骨干传送网相连有两个网关节点。
中国移动传送网整体上采纳SDH＋WDM的传输技术，下面给出在省际骨干传送网、省内骨干传送网和本地传送网中传输技术选用的具体原则。
4.1 省际骨干传送网依照目前业务量分布和近期业务进展状况，在省际骨干传送网中，建议东部地区要紧采纳N×10Gb/s的WDM系统（N≥32），以及10Gb/s或2.5Gb/s的SDH系统。
西部地区采纳N×2.5Gb/s的WDM 系统（N≥16），以及2.5Gb/s的SDH系统。
在环网技术的选择上，由于在业务量比较大时，四纤环比二纤环更经济。
另外四纤环具有区段倒换的功能，因此有利于爱护，能够快速复原工作光纤失效，而且能够处理多个故障同时发生的情形，这关于超长的复用段环专门有利。
因此建议在东部以10Gb/s的4纤复用段爱护环为主，在西部采纳2.5Gb/s的2纤复用段爱护环。
4.2 省内骨干传送网省内骨干传送网东部地区能够依照业务量的不同采纳基于2.5Gb/s或10Gb/s的SDH系统，在业务量比较大时，能够采纳16－32波的WDM系统。
西部地区采纳基于2.5Gb/s 的SDH系统, 在业务量比较大时，能够采纳16－32波的WDM系统。
在环网技术的选择上，能够依照业务分布模式的不同而采纳通道爱护环或复用段爱护环。
一样来讲，当以汇聚型业务为主时，采纳通道爱护环比较合适；而当以平均分布型业务为主时，采纳复用段爱护环比较适合。
4.3 本地传送网本地传送网能够依照业务量的不同采纳基于2.5Gb/s或10Gb/s的SDH系统，在业务量比较大时，能够采纳WDM系统。
在环网技术上，能够依照业务分布模式的不同而采纳通道爱护环或复用段爱护环。
城域传送网在设备容量设置上应充分考虑向市内用户提供IP、数据和多媒体等宽带业务的需求。
在业务量大的都市，能够选用METRO WDM系统。
本地传送网接入部分应采纳以光纤接入为主，无线接入和铜线接入为辅的组网原则，传输技术能够灵活采纳SDH、PDH和微波系统等。
接入部分采纳的设备要求有多种接口类型，以满足基站监控数据、以太网和IP等业务接入的需要。
系统容量应满足基站业务和话音、数据、多媒体等业务接入的需求。
4.4 DXC在网络中的位置和作用DXC设备分为DXC4/1和DXC4/4两种。
DXC4/1能够对VC-4/VC-3/VC-2/VC-12进行交叉连接，具有业务汇聚和通道重组的功能。
DXC4/4只能对VC-4进行交叉连接，要紧用于格形网进行网络复原，并提供基于STM－1的业务需求。
依照移动公司业务需求的特点和环间互联的要求，建议在省际骨干传送网中使用DXC4/4设备进行环间互联，提供跨环业务的灵活调度。
在省内骨干传送网和省际骨干传送网的网关节点使用DXC4/1设备，提供业务汇聚和通道重组的功能，以提高网络的利用率。
当省内骨干传送网由多个环网组成时，使用DXC4/1（MADM）设备进行环间互联，提供跨环业务的灵活调度。
