TN-S系统介绍1、首先阐述一下接地的概念：以接地体为中心，在半径20m 之外的范围叫大地的地，在半径20m范围之内为电气的地。
接地，就是将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。
机房接地系统应满足人身安全和设备安全正常运行要求。
保护接地系统的五种类型：TT、IT、TN-C、TN-S、TN-C-S，地区不同，供电系统存在差异，机房保护接地也将发生相应的变化。
比较常用的保护接地为后三种，机房应采用TN-S系统。
字母含义：第一位字母表示低压系统的对地关系：“T”表示一点直接接地，“I” 表示所有带电部分与地绝缘或一点经阻抗接地。
第二位字母表示电气装置的外露导电部分的对地关系：“T”表示外露导电部分对地直接电气连接，与低压系统的任何接地点无关；“N”表示外露导电部分与低压系统的接地点（中性点）直接电气连接。
其他位字母“C”表示中性线和保护线是合一的；“S”表示中性线和保护线是分开的。
TT系统从电源中性点直接引出N线，但设备的PE线是各自独立接地的，例如，楼房有单独的接地系统。
IT系统的带电部分与大地间不直接连接（经阻抗接地或不接地），而电气装置的外露导电部分则是接地的。
IT系统居民楼不用。
TN-S系统的零线（N）与保护接地（PE）在变电所为一点接地，电源返出后，PE和N是分开的，不再有任何电气连接。
PE连接设备金属外壳，正常状态无电流，安全可靠，抗干扰性强。
这种保护接地系统在新建筑中应用很普遍。
如果是TN-C系统，零线N与保护接地PE是合一的，即PEN一条线保护，且有电流通过，抗干扰性能较差，因此，可以将TN-C进户端PEN线重复接地后，再把PE和N分开，这样可改变为TN-C-S系统。
TN-C-S系统不仅在正常情况下PE无电流，又解决了PEN的弊端。
这种保护接地系统在旧建筑中很实用。
由于电源引入前一段PEN线路有电流通过，因此，一些电源干扰问题是存在的。
2、再阐明一下电源系统的接地是从哪里引出的：DL/T 621—1997《交流电气装置的接地》中，对TN系统是这样解释的：TN系统，系统有一点直接接地，装置的外露导电部分用保护线与该点连接。
配电箱重复接地线截面规范要求
配电箱重复接地线截面规范要求
《施工现场临时用电安全技术规范》JGJ 46-2005的要求进行设计，临时用电配电系统采用三相五线制TN-S接零保护系统，为确保用电安全，现场采用三级配电三级保护系统，保护零线与工作零线必须严格分开，严禁混用、并用。
根据要求保护零线必须在配电室（或总配电箱）配电线路中间和末端至少两处作重复接地，重复接地线应与保护零线相连接，结合现场情况重复接地时采用不小于10平方毫米的黄绿双色软线就近与建筑物的接地系统进行可靠连接，接地完毕须进行接地电阻测试并做好记录，该测试要求每月进行一次，总配电屏处接地电阻不大于4欧姆，其他部位重复接地电阻不应大于10欧姆。
用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零。
保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。
保护接地线可利用金属构件、钢筋混凝土构件的钢筋等自然接地体。
1.配电系统分为TN-C-S,TN-S；
2.TN-C-S系统送出的是PEN线，到用户前需先重复接地，再分为N和PE,N线不允许再接地，PE线可以再接地；
3.TN-S,推荐的做法是总接地箱连接到接地网上，再由总接地箱到电气柜的PE母线，再由PE母线一点接到N母线，N母线再与变压器中性点连接。
除此以外，N线不应再与PE线连接，即不允许再接地。
PE线可以多点接地，多一点好。
关于施工现场临时用电TN-S接地、接零保护系统的解释
关于施工现场临时用电TN-S接地、接零保护系统的解释沈阳地铁九号线五标-宋刚对于施工现场临时用电安全的特殊性，建设部制定了“施工现场临时用电安全技术规范”（JGJ46—2005）标准（以下简称标准），它是1988年所颁标准的延伸。
不同于别的行业所采用的安全用电保护系统，该标准要求施工现场临时用电必须采用TN—S接地、接零保护系统；三级配电和二级漏电保护系统。
现就TN-S系统中保护接零重点进行解释说明。
1.相关资料的解释所谓TN-S接地、接零保护系统，是指在施工现场临时用电工程的电源是中性点直接接地的220/380V、三相四线制的低压电力系统中增加一条专用保护零线（PE线），称为TN-S接零保护系统或称三相五线系统，该系统主要技术特点是：①电力变压器低压侧或自备发电机组的中性点直接接地，接地电阻值一般不大于4Ω。
②电力变压器低压侧或自备发电机组共引出5条线，其中除引出三条相线L1、L2、L3外，尚须于变压器二次侧或自备发电机组的中性点（N）接地处同时引出二条零线。
一条叫做工作零线（N线），另一条叫做保护零线（PE线），其中工作零线（N线）与相线（L1、L2、L3）一起作为三相四线制电源线路使用；保护零线（PE线）只作电气设备接地保护使用，即只用于连接电气设备正常情况下不带电的外露可导电部分（金属外壳、基座等）。
二种零线（N与PE）不得混用。
同时，为保证接地、接零保护系统可靠，在整个施工现场的PE线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。
③在施工现场采用TN—S系统时，由于设置了一条专用保护零线（PE线），所以在任何正常情况下，不论三相负荷是否平衡，PE线上都不会有电流通过，不会成为带电体，因此与其相连接的电气设备的外露可导电部分（金属外壳、基座等）始终与大地保持等电位，成为完好的接地保护，此即为TN-S系统的一个突出优点；但是对于防止因为电气设备因绝缘损坏漏电而发生的间接接触触电来说还不可靠，这是当电气设备漏电时，PE线上就有电流，与其相连接的金属外壳、基座等就会变成带电部分，这时就靠二级漏电保护系统来控制，当漏电电流值达到一定值时，漏电保护器就会在其额定漏电动作时间内分闸断电，从而防止可能发生的间接接触触电事故，保障人身安全。

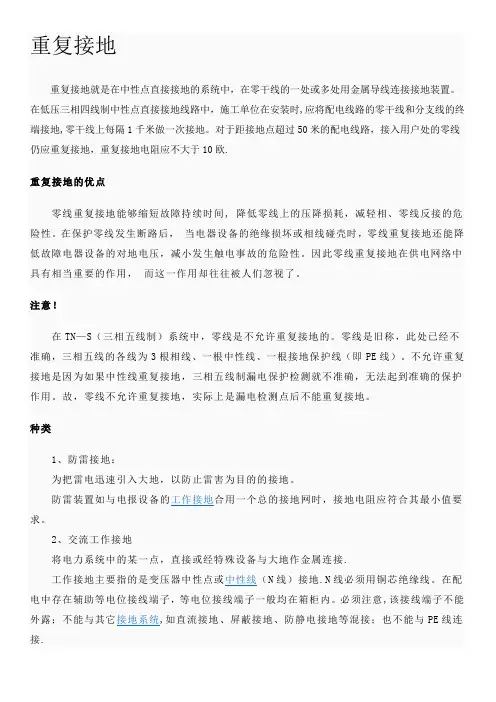

重复接地、工作接地、保护接地
重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地,零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧.重复接地的优点零线重复接地能够缩短故障持续时间, 降低零线上的压降损耗，减轻相、零线反接的危险性。
在保护零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。
因此零线重复接地在供电网络中具有相当重要的作用，而这一作用却往往被人们忽视了。
注意！在TN—S（三相五线制）系统中，零线是不允许重复接地的。
零线是旧称，此处已经不准确，三相五线的各线为3根相线、一根中性线、一根接地保护线（即PE线）。
不允许重复接地是因为如果中性线重复接地，三相五线制漏电保护检测就不准确，无法起到准确的保护作用。
故，零线不允许重复接地，实际上是漏电检测点后不能重复接地。
种类1、防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2、交流工作接地将电力系统中的某一点，直接或经特殊设备与大地作金属连接.工作接地主要指的是变压器中性点或中性线（N线）接地.N线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意,该接线端子不能外露；不能与其它接地系统,如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接.3、安全保护接地安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来,但严禁将PE线与N线连接。
4、直流接地为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

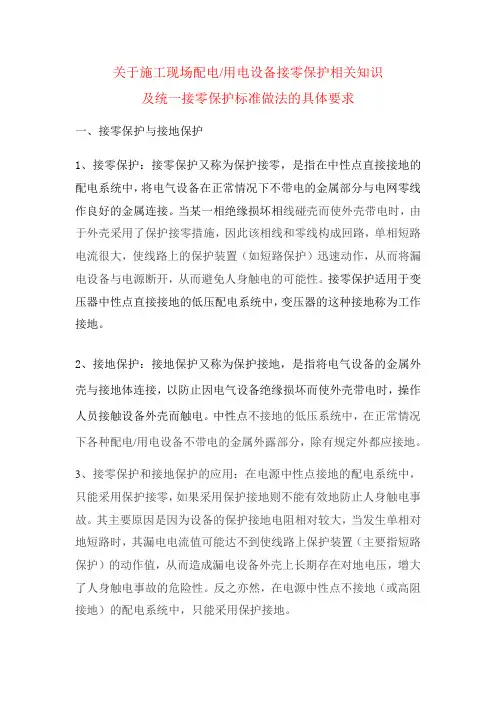

TN-S接零保护(11111)
关于施工现场配电/用电设备接零保护相关知识及统一接零保护标准做法的具体要求一、接零保护与接地保护1、接零保护：接零保护又称为保护接零，是指在中性点直接接地的配电系统中，将电气设备在正常情况下不带电的金属部分与电网零线作良好的金属连接。
当某一相绝缘损坏相线碰壳而使外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，使线路上的保护装置（如短路保护）迅速动作，从而将漏电设备与电源断开，从而避免人身触电的可能性。
接零保护适用于变压器中性点直接接地的低压配电系统中，变压器的这种接地称为工作接地。
2、接地保护：接地保护又称为保护接地，是指将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏而使外壳带电时，操作人员接触设备外壳而触电。
中性点不接地的低压系统中，在正常情况下各种配电/用电设备不带电的金属外露部分，除有规定外都应接地。
3、接零保护和接地保护的应用：在电源中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。
其主要原因是因为设备的保护接地电阻相对较大，当发生单相对地短路时，其漏电电流值可能达不到使线路上保护装置（主要指短路保护）的动作值，从而造成漏电设备外壳上长期存在对地电压，增大了人身触电事故的危险性。
反之亦然，在电源中性点不接地（或高阻接地）的配电系统中，只能采用保护接地。
4、接零保护的注意事项：（1）不允许在同一系统上把一部分用电设备接零，另一部分用电设备接地。
如下图：注：RCD为带有漏电保护功能的断路器。
（2）接零保护的中性点接地系统中，除将配电变压器中性点做工作接地外，沿零线走向的一处或多处还要再次将零线接地，即重复接地。
重复接地一般布置在容量较大的用电设备、线路的分支点、线路终点等处。
（3）保护零线的连接应牢固可靠、接触良好；零线与设备的连接应用螺栓压接；所有电气设备的保护接零线，均应以并联方式接在保护零线上，不允许串联；在保护零线上禁止安装保险丝或单独的断流开关。

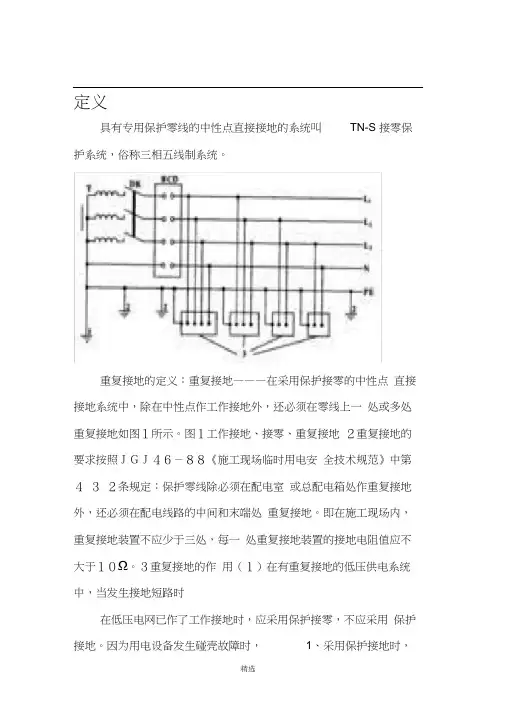

TN-S接零保护系统
定义具有专用保护零线的中性点直接接地的系统叫TN-S 接零保护系统，俗称三相五线制系统。
重复接地的定义：重复接地———在采用保护接零的中性点直接接地系统中，除在中性点作工作接地外，还必须在零线上一处或多处重复接地如图１所示。
图１工作接地、接零、重复接地２重复接地的要求按照ＪＧＪ４６－８８《施工现场临时用电安全技术规范》中第４３２条规定：保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间和末端处重复接地。
即在施工现场内，重复接地装置不应少于三处，每一处重复接地装置的接地电阻值应不大于１０Ω。
３重复接地的作用（１）在有重复接地的低压供电系统中，当发生接地短路时在低压电网已作了工作接地时，应采用保护接零，不应采用保护接地。
因为用电设备发生碰壳故障时，1、采用保护接地时，故障点电流太小，对 1.5kW 以上的动力设备不能使熔断器快速熔断，设备外壳将长时间有110V 的危险电压；而保护接零能获取大的短路电流，保证熔断器快速熔断，避免触电事故。
2、每台用电设备采用保护接地，其阻值达4Ω，需要一定数量的钢材打入地下费工费材料，而采用保护接零敷设的零线可以多次周转使用，从经济上也是比较合理的。
但是在同一个电网内，不允许一部分用电设备采用保护接地，而另外一部分设备采用保护接零，这样是相当危险的，如果采用保护接地的设备发生漏电碰壳时，将会导致采用保护接零的设备外壳同时带电。
相关资料建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
TN-S接地系统
TN-S接零保护系统(工作零线与保护零线分开设置的接零保护系统)定义具有专用保护零线的中性点直接接地的系统叫TN-S接零保护系统，俗称三相五线制系统。
重复接地的定义：重复接地———在采用保护接零的中性点直接接地系统中，除在中性点作工作接地外，还必须在零线上一处或多处重复接地如图１所示。
图１工作接地、接零、重复接地２重复接地的要求按照ＪＧＪ４６－８８《施工现场临时用电安全技术规范》中第４ ３ ２条规定：保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间和末端处重复接地。
即在施工现场内，重复接地装置不应少于三处，每一处重复接地装置的接地电阻值应不大于１０Ω。
３重复接地的作用（１）在有重复接地的低压供电系统中，当发生接地短路时在低压电网已作了工作接地时，应采用保护接零，不应采用保护接地。
因为用电设备发生碰壳故障时，1、采用保护接地时，故障点电流太小，对1.5kW以上的动力设备不能使熔断器快速熔断，设备外壳将长时间有110V的危险电压；而保护接零能获取大的短路电流，保证熔断器快速熔断，避免触电事故。
2、每台用电设备采用保护接地，其阻值达4Ω，需要一定数量的钢材打入地下费工费材料，而采用保护接零敷设的零线可以多次周转使用，从经济上也是比较合理的。
但是在同一个电网内，不允许一部分用电设备采用保护接地，而另外一部分设备采用保护接零，这样是相当危险的，如果采用保护接地的设备发生漏电碰壳时，将会导致采用保护接零的设备外壳同时带电。
相关资料建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
住宅接地TN-S TN-C-S TT的选择(三相四线制 三相五线制
《住宅设计规范》GB50096-1999 2003年版，第6.5.2条第1款“应采用TT、TN-C-S、TN-S接地方式，并进行总等电位联结”，TN-C及IT已不在住宅设计规范要求范围内。
TN-S接地：即常说的三相五线制，由变电所引出的N线和PE线是分开的，N线不允许再接地，PE线则与用电建筑地相连。
TT接地形式兼有TN-S和TN-C-S的优点，还同时避免了TN接地系统共有的缺点，对于住宅建筑来说宜作为首要推荐接地形式。但是TT接地的缺点是用电建筑接地故障电流由变电所接地与用电建筑地两个接地电阻串联关系返回电源，故障电流小，断路器或熔断器的灵敏度难以满足其要求，需要剩余电流动作保护装置RCD来弥补这一缺点。
TN-C-S（三相四线制）相对于TN-S（三相五线制）来说少了一根专用PE线，造价较低，由于其进入用电建筑后PE线和N线分开所以也具有TN-S的有点；但是要求PEN线的连接非常可靠，PEN线一旦断线将引发很多故障。
需要注意的是NT-S和TN-C-S在同一供电范围内的PE/PEN都是连通的，当变电所或配电系统中某一设施发生电气接地故障时，其故障电压会沿着PN/PEN线在电气设备间传导，这是TN系统共有的缺点，所以必须采取等电位措施来预防这种情况的发生。
TN-C-S接地：即常说的三相四线制，变电所引出的N线和PE连合二为一为PEN线，用电建筑将PEN线重复接地，其后在用电建筑内N线和PE线是分开的，N线绝缘并且不再接地。
TT接地：由变电所引出的N线全程绝缘，用电建筑物内PE线为单独接地，与变电所接地线无任何联系。
优缺点分析：
TN-S（三相五线制）接地形式的PE线平时不通过工作电流，仅在发生接地故障时流过故障电流，其电位接近大地电位，不会干扰信息设备，不会对地打火，较为安全；缺点是需要全程设置PE线，造价较
TN-S系统接地方式中重复接地
TN-S系统接地方式中重复接地的探讨【摘要】文章明确了tn-s系统的重复接地的针对性，通过对tn-s 系统重复接地的简要分析，指出重复接地对tn-s系统的作用和重要性。
【关键词】 tn-s系统 n线 pe线重复接地1.tn-s系统重复接地的针对性在低压配电系统中，tn系统中“重复接地”是对n线重复接地还是对pe线重复接地一直存在理解误区。
在《交流电气装置的接地》（dl/t 621—1997）第7.2.1规定“当建筑物内未作总等电位联结，且建筑物距低压系统电源接地点的距离超过50m时，低压电缆和架空线路在引入建筑物处，保护线(pe)或保护中性线(pen)应重复接地，接地电阻不宜超10ω。
”另外在《民用建筑电气设计规范》等设计规范中均未提及n线重复接地的概念和规定，由此可见，各标准和规范中针对的重复接地并非为“n线重复接地”。
对于tn-s系统来说因n线与pe线是除中性点外分开敷设并且彼此是相互绝缘的配电系统，同时与电气设备外壳相连接的是pe线而不是n线，因为我们所关心的更主要的是pe线的电位，而不是n 线的电位。
另外，tn-s系统重复接地只能与pe线连接，工作零线不得作重复接地，否则漏电保护器产生误动作而无法使用。
所以，在tn-s系统中重复接地不是对n线的重复接地，而是对pe线的重复接地。
2.tn-s系统重复接地概述tn-s系统对于电气设备导电外壳采用接pe线保护的供电系统，当其带电部分碰壳时，短路电流经过相线、pe线、外壳形成回路。
此时设备的对地电压等于中性点对地电压和单相短路电流在pe线中产生电压降的相量和。
显然，pe线阻抗的大小直接影响到设备对地电压，而这个电压往往比安全电压高出很多。
为改善上述情况，在设备pe接地线再加一组接地装置，可以降低相线碰壳接地时的对地电压，这个接地就叫重复接地。
如下图1：图1 tn-s 重复接地系统图3.tn—s系统中pe线的重复接地的作用1）降低故障点的接地电压当tn-s系统中发生单相碰壳短路故障时，假设c相电源电压为220v,ra是c相导线电阻,r0是pe线的电阻，由等效电路图可以得出故障点对地电压为：当pe线的重复接地时tn-s系统中发生单相碰壳短路故障时如图2，如果在pe线上加一组重复接地装置，r1为中性点接地电阻，r2为重复接地电阻，r2=10ω，由图3等效电路图可以得出故障点对地电压：由电路原理可知：r0、r1、r2的等效电阻必小于r0 或( rl+r2)值，而必然小于1。
施工现场临时用电重复接地规范
施工现场临时用电重复接地规范一、工程概况施工现场临时用电重复接地规范是为了确保施工现场临时用电的安全，避免因接地不良导致的电气事故，保障施工人员的人身安全和设备的正常运行。
以下内容将详细阐述施工现场临时用电重复接地的相关规范。
二、用电管理1. 施工现场临时用电系统应采用TN-S接地系统，确保工作零线（N线）与保护零线（PE线）分开设置。
2. 用电设备应按照国家相关规定进行重复接地，重复接地电阻应小于4Ω。
3. 施工现场应设立专用配电柜（盘），对用电设备进行集中管理，确保用电安全。
4. 施工现场临时用电应实行分级管理，明确各级管理人员职责，确保用电安全。
三、电工1. 电工应具备相应的职业资格证书，熟悉施工现场临时用电重复接地规范。
2. 电工负责施工现场临时用电系统的安装、调试、检查和维护工作。
3. 电工应定期对重复接地系统进行检查，发现问题及时处理。
4. 电工应加强对施工现场用电设备的巡查，确保设备运行正常，接地可靠。
四、安全距离与外电防护1. 施工现场临时用电设备应与周围环境保持安全距离，防止因接触外电线路和设备导致事故。
2. 安全距离应按照以下标准执行：- 用电设备与建筑物、构筑物、树木等保持0.5米以上的距离；- 用电设备与外电线路保持1米以上的距离；- 用电设备与外电设备保持1.5米以上的距离。
3. 当安全距离无法满足要求时，应采取以下措施：- 设置安全警示标志，提醒施工人员注意；- 对外电线路和设备进行绝缘处理；- 在外电线路和设备周围设置防护设施。
4. 施工现场应定期对外电线路和设备进行检查，发现隐患及时处理。
五、电缆线路1. 电缆线路应采用符合国家标准的电缆，电缆类型应根据使用环境和负载要求选择。
2. 电缆敷设应满足以下要求：- 敷设前应检查电缆外观，确认无损伤、老化等现象；- 电缆敷设应避免机械损伤、高温、潮湿等不利环境；- 电缆敷设应保持平直，不得有扭曲、交叉等现象；- 电缆终端连接应牢固可靠，并进行绝缘处理。
TN-C系统、TN-S系统、TN-C-S系统
ＴＮ—Ｃ系统ＴＮ—Ｓ系统ＴＮ—Ｃ—Ｓ系统根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
下面分别进行介绍。
其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
低压配电TN-S系统的重复接地及安全
低压配电TN-S系统的重复接地及安全摘要：现如今，很多家庭用电设备增多，在进行电器使用过程中，如果用户使用不当，就非常容易造成短路等危险。
大功率电器在短路时可以产生非常大的电流，瞬间通过人体，造成死亡。
为了防止这种现象发生，我国电器相关法律规定，符合一定功率范围内的电器必须安装有接地系统，以便保护使用人员安全。
本篇文章主要讲解TN-S 系统相关问题。
关键词：低压配电；TN-S 系统；重复接地；安全1、前言在进行具体分析之前，首先来了解一下这种系统。
这种接地系统是五种接地系统中的一种。
相应字母分别代表对应含义。
整个系统中第一位字母代表这种系统直接对地连接，和其他设备没有关系。
第二位字母代表外漏部分导电点和电气直接进行连接，最后一位字母代表这个系统中性线和保护线每一条线路都有独自路线，相对独立。
这种系统具有和其他四种接地系统不同的特点。
2、TN-S 系统针对性很多人对这种保护系统重复接地概念都存在一定误解，不明白重复接地到底是系统中的保护线重复接地还是中性线重复接地。
研究人员查询相应法规以及标准条文之后发现，在很多定义中，这种概念都没有明确提及N 线重复接地。
根据这一发现，科研人员大胆推测。
重复接地并不是指N 线重复接地。
其实，实质上，着两条线路除了中性点有一个共同连接点之外，在其他部分其实都相互独立。
在实际操作过程中，PE 线直接和被保护的电器外壳连接，因为与电器直接连接，在进行操作过程中必须时刻注意PE 线的电位。
N 线与电器并没有直接关系。
所以在重复接地中，重复接地应该指对PE 线进行，如果对N 线进行重复接地，很有可能导致相关部件发生漏电，整个保护系统没有办法进行正常工作。
对于前文人们的错误观点进行补充说明，重复接地应该指PE 线。
而不是N 线。
3、相关概念简述这种系统主要是由PE 线进行保护。
PE 线直接和设备外壳相连接，当发生短路时，电器设备外壳带电，这时候，电流就会经过PE 线，和设备外壳和相线这几个线路形成固定回路。
TN-S系统接地
摘自：GB50065-2011《交流电气装置的接地设计规范》图8.2 .14 漏电保护器使用接线方法示意L1、L2、L3一相线；N一工作零线；PE一保护零线、保护线；1一工作接地；2一重复接地；T一变压器；RCD －漏电保护器；H一照明器；W一电焊机；M一电动机摘自：JGJ46-2005《施工现场临时用电安全技术规范》摘自：JGJ46-2005《施工现场临时用电安全技术规范》5.2.1在TN系统中，下列电气设备不带电的外露可导电部分应做保护接零：l电机、变压器、电器、照明器具、手持式电动工具的金属外壳；2电气设备传动装置的金属部件；3配电柜与控制柜的金属框架；4 配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；5 电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；6安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。
5.2.3在TN系统中，下列电气设备不带电的外露可导电部分，可不做保护接零：1在木质、沥青等不良导电地坪的干燥房间内，交流电压380V及以下的电气装置金属外壳（当维修人员可能同时触及电气设备金属外壳和接地金属物件时除外）；2安装在用电柜、控制柜金属框架和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表。
电流互感器、电器的金属外壳。
5.3.2 TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。
在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10Ω。
7.2.1 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。
需要三相四线制配电的电缆线路必须采用五芯电缆。
五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线。
淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。
8.1.3 每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。
重复接地的规范要求
重复接地的规范要求12．2．1 低压配电系统的接地形式可分为TN、TT、IT三种系统，其中TN系统又可分为TN-C、TN-S、TN-C-S三种形式。
12．2. 2 TN系统应符合下列基本要求：1 在TN系统中，配电变压器中性点应直接接地。
所有电气设备的外露可导电部分应采用保护导体(PE)或保护接地中性导体(PEN)与配电变压器中性点相连接。
2 保护导体或保护接地中性导体应在靠近配电变压器处接地，且应在进入建筑物处接地。
对于高层建筑等大型建筑物，为在发生故障时，保护导体的电位靠近地电位，需要均匀地设置附加接地点。
附加接地点可采用有等电位效能的人工接地极或自然；接地极等外界可导电体。
3 保护导体上不应设置保护电器及隔离电器，可设置供测试用的只有用工具才能断开的接点。
4 保护导体单独敷设时，应与配电干线敷设在同一桥架上，并应靠近安装。
12．2．3 采用TN--C-S系统时，当保护导体与中性导体从某点分开后不应再合并，且中性导体不应再接地。
12. 4．9 架空线和电缆线路的接地应符合下列规定：1 在低压TN系统中，架空线路干线和分支线的终端的PEN导体或PE导体应重复接地。
电缆线路和架空线路在每个建筑物的进线处，宜按本规范第12．2．2条的规定作重复接地。
在装有剩余电流动作保护器后的PEN导体不允许设重复接地。
除电源中性点外，中性导体(N)，不应重复接地。
低压线路每处重复接地网的接地电阻不应大于10Ω。
在电气设备的接地电阻允许达到l0Ω的电力网中，每处重复接地的接地电阻值不应超过30Ω，且重复接地不应少于3处。
22．8．9 UPS不间断电源装置输出端的中性导体应重复接地。
建设工程施工现场供用电安全规范GB50194-934.1.3 接零保护应符合下列规定：4.1.3.1 架空线路终端、总配电盘及区域配电箱与电源变压器的距离超过50m以上时，其保护零线（PE 线）应作重复接地，接地电阻值不应大于10Ω。
4.1.3.2 接引至电气设备的工作零线与保护零线必须分开。
施工现场重复接地和接零保护措施
施工现场重复接地和接零保护措施
1所有电气设备的金属外壳及电气设备连接的金属构架采用接零保护。
电气设备的接零保护线采用绿黄双色多股软铜线，振动大的用电设备不少于2处接零保护，设备禁止使用独股线。
2采用TN-S接零保护系统供电，并在总配电箱和每个分配电箱做重复接地，接地电阻≤10Ω，保护零线不小于工作零线。
3现场内的金属箱体、金属电气安装板及箱内不应带电的金属底座、外壳做接零保护。
保护零线通过接线端子板连接。
所有电器设备的金属外壳及电气设备连接的金属构架采用接零保护。
电气设备的接零保护线用多股软铜线，禁止使用独股铝线。
4施工现场的临时用电线路采用 TN—S接零保护系统；
5保护零线不得装设开关或熔断器；
6保护零线除必须在总箱作重复接地外，还必须在配电线路的中间处和末端处做重复接地，接地电阻不大于10Ω。
接地体采用角钢、钢管或圆钢。
严禁用螺纹钢。
电气设备采用专用铜芯双色线作保护接零，此线严禁通过电流。
7施工现场所有的用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。
TT、IT、TN-C、TN-S、TN-C-S低压接地系统全面解析
TT、IT、TN-C、TN-S、TN-C-S低压接地系统全面解析低压配电系统的接地形式有三种，分别是TN系统、TT 系统和IT系统。
各个系统的选择应该根据具体的供电系统来做出正确的决策。
同时，对于电线和电缆的选择也有着较高的要求，否则将会造成不可估计的后果。
因此，在进行电气工程安装时，各单位必须高度重视低压配电中的接地系统工作。
TT系统是将电气设备的金属外壳作为接地保护的系统，也称为保护接地系统。
TT系统中，电源中性点直接接地，用电设备外露可导电部分也直接接地。
在TT系统中，设备接地必须是相互独立的。
设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。
TN系统是将电气设备的金属外壳与工作零线相接的保护系统，称为接零保护系统。
一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。
TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。
TN-C系统就是保护接零系统，其中的零线为PEN线，即当工作零线又当保护零线，既与电源开关接又与电气设备金属外壳相连。
当总零线断掉时，单相负载无法构成回路，零线电压增高，与此相连的金属外壳设备也带电，非常危险。
因此，必须让零线重复接地，零线断了后，TN-C变成TT保护方式，单相供电变成一火一地，减轻了危险。
化。
在TN-C系统中，由于三相负载不平衡，中性线上会有不平衡电流，导致设备金属外壳带电。
如果中性线断线，设备外壳将带电，而如果电源的相线碰地，设备外壳电位会升高，中性线上的危险电位也会蔓延。
因此，在TN-C系统中，中性线必须保持连接，且重复接地必须拆除，以确保剩余电流保护器的正常工作。
TN-S系统接地方式 Microsoft Word 文档
TN-S系统接地方式中对重复接地的探讨在低压配电系统中重复接地的问题是对N线重复接地还是对PE线重复接地，在以往的设计中或施工实践中并不很明确。
上图为现行的从配电变压器，输电线路，建筑物电源进户到负荷端整个系统的配电系统图。
上图中就整个配电系统而言，应为TN-C-S的接地型式，而对建筑物电源进户处至用电负荷的配电而言，系统应为TN-S接地型式。
依据强规中第6.4.1条之规定；从建筑物总配电箱开始引出的配电线路和分支线路必须采用TN-S系统。
所以我们的分析探讨以TN-S系统接地型式而言。
1、上图中如果PEN线在进户处未作重复接地，并且发生断线，这时系统处于即不接零也不接地的无保护状态。
如果PEN线如图在电源进户处设有重复接地装置，当PE N线发生断线故障时因进户处设有重复接地装置，它为其后的TN-S系统仍提供了可靠的接地保护，不过此时的系统由TN-S方式转变为TT接地型式。
2、如果在配电线路中某根相线发生对地短路的接地故障。
则短路电流通过短路接地点、经大地、电源工作接地点最后流向电源构成通路。
此时的电源工作接地点（即P EN线上的一点）的电位将随短路时的接地电流及短路点的电阻大小而发生变化，接地电流越大，短路点的电阻越小，PEN线的电位就越高。
这个电位往往会超过安全电压（规范规定为50V），并沿PEN线传至系统各处危及人身安全。
如果PEN线在进户处设置了重复接地装置，由于PEN线重复接地处的接地电阻是与电源工作接地电阻并联的，故并联后的等效电阻要远小于电源工作接地电阻，因此在同样的短路接地电流的情况下，使得短路点处所分担的电位增加，从而有效的降低了PEN线的危险电压。
综如上述原因在民规第14.5.3.1条中明确指出TN系统中架空干线和分支线的终端，其PEN线应重复接地。
电缆线路和架空线路在每个建筑物的进线处，均需重复接地。
对于TN-S系统来说因N线与PE线是分开敷设并且彼此是相互绝缘的配电系统，同时与用电设备外壳相连接的是PE线而不是N线。
重复接地的规范要求
重复接地的规范要求规范要求重复接地的形式分为TN、TT、IT三种系统，其中TN系统又可分为TN-C、TN-S、TN-C-S三种形式。
在TN系统中，配电变压器中性点应直接接地，所有电气设备的外露可导电部分应采用保护导体(PE)或保护接地中性导体(PEN)与配电变压器中性点相连接。
保护导体或保护接地中性导体应在靠近配电变压器处接地，且应在进入建筑物处接地。
重复接地点应均匀设置，可采用人工接地极或自然接地极。
保护导体上不应设置保护电器及隔离电器，可设置供测试用的只有用工具才能断开的接点。
采用TN-C-S系统时，当保护导体与中性导体从某点分开后不应再合并，且中性导体不应再接地。
架空线路和电缆线路的接地应符合以下规定：在低压TN系统中，架空线路干线和分支线的终端的PEN导体或PE导体应重复接地。
电缆线路和架空线路在每个建筑物的进线处，宜按规范中的要求作重复接地。
在装有剩余电流动作保护器后的PEN导体不允许设重复接地。
除电源中性点外，中性导体(N)，不应重复接地。
低压线路每处重复接地网的接地电阻不应大于10Ω。
在电气设备的接地电阻允许达到l0Ω的电力网中，每处重复接地的接地电阻值不应超过30Ω，且重复接地不应少于3处。
UPS不间断电源装置输出端的中性导体应重复接地。
在建设工程施工现场供用电中，架空线路终端、总配电盘及区域配电箱与电源变压器的距离超过50m以上时，其保护零线（PE线）应作重复接地，接地电阻值不应大于10Ω。
接引至电气设备的工作零线与保护零线必须分开。
保护零线上严禁装设开关或熔断器。
在lkV以下配电线路中的零线，应在电源点接地。
在干线和分干线终端处，应重复接地。
在引入大型建筑物处，如距接地点超过50m，应将零线重复接地。
对于总容量为100kVA以上的变压器，其接地装置的接地电阻应该不超过4Ω，而每个重复接地装置的接地电阻也不应该超过10Ω。
而对于总容量为100kVA及以下的变压器，其接地装置的接地电阻不应该超过10Ω，每个重复接地装置的接地电阻也不应该超过30Ω，并且至少需要有3个重复接地装置。
浅谈建筑施工现场临时用电的TN——S系统
浅谈建筑施工现场临时用电的TN——S系统王存浩（威海建设集团股份有限公司）自2005年7月1日起，国家建设部颁布的《施工现场临时用电技术规范》（JGJ46——2005）开始实施。
现行规范是经专家组在原规范的基础上，并结合十几年的实际经验加以更新的。
较原规范而言，现行规范在对施工现场临时用电的保护系统上做出了更细化，深化，具体化的规定。
现行规范规定建筑施工现场临时用电工程专用电源中性点直接接地的220/380V的低压系统,必须采用TN-S接零保护系统。
下面笔者从以下三个方面对TN-S系统进行说明。
（一）TN-S系统的含义在电源中性点直接接地的低压系统中，电气设备的接地保护系统可以分为两大类：一类是TT系统，一类是TN系统。
TN系统又分为三大类：1 TN——C系统，2TN——S系统，3 TN——C——S系统。
现行规范对各个系统做了明确的定义．Ｔ―――――――变压器ＴＴ―――――――电源中性点直接接地，电气设备外露可导电部分直接接地的接地保护系统，其中电气设备的接地点独立于电源中性点接地点。
ＴＮ―――――――电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统．ＴＮ－Ｃ―――――――工作零线与保护零线合一设置的接零保护系统。
ＴＮ－Ｓ―――――――工作零线与保护零线分开设置的接零保护系统。
ＴＮ―Ｃ－Ｓ――――――工作零线与保护零线前一部分合一，后一部分分开设置的接零保护系统。
（二）TN-S系统的优势TN——S系统保护效果为什么要比其它系统的保护效果更强，它的优点何在？我们首先分析一下其保护作用的工作原理，如图一所示。
（图一）TN-S系统假设C相线碰了机壳，由于机壳接了保护零线，所以C相对零线短路，巨大的短路电流会使保护装置立刻动作而切断电源。
这时即使有人触了机壳，由于人本身就有较大的电阻，加上人和地面之间有接触电阻，短路电流根本不会经人体、大地、接地体回到零点。
这样漏电电流对人体就不能构成触电危险，也就实现了保护作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TN―S系统中重复接地的有关问题及要求现实中部分电气施工人员对TN―S系统中重复接地的有关问题及要求不甚了解，在实际施工中出现一些问题。
集中表现为：就TN―S系统的重复接地问题中是对N线重复接地，还是对PE重复接地莫衷一是，提法不明确。
本文就这一问题作简要分析。
对于TN―S系统，重复接地就是对PE线的重复接地，其作用如下：
(1)如不进行重复接地，当PE断线时，系统处于既不接零也不接地的无保护状态。
而对其进行复重接地以后，当PE正常时，系统处于接零保护状态；当PE断线时，如果断线处在重复接地前侧，系统则处在接地保护状态。
进行了重复接地的TN―S系统具有一个非常有趣的双重保护功能，即PE断线后由TN―S转变成TT系统的保护方式(PE断线在重复接地前侧)。
(2)当相线断线与大地发生短路时，由于故障电流的存在造成了PE线电位的升高，当断线点与大地间电阻较小时，PE线的电位很有可能远远超过安全电压。
这种危险电压沿PE线传至各用电设备外壳乃至危及人身安全。
而进行重复接地以后，由于重复接地电阻与电源工作接地电阻并联后的等效电阻小于电源工作接地电阻，使得相线断线接地处的接地电阻分担的电压增加，从而有效降低PE线对地电压，减少触电危险。
(3)PE线的重复接地可以降低当相线碰壳短路时的设备外壳对地的电压，相线碰壳时，外壳对地电压即等于故障点P与变压器中性点间的电压。
假设相线与PE线规格一致，设备外壳对地电压则为110V。
而PE线重复接地后，从故障点P起，PE线阻抗与重复接地电阻RE同工作接地电阻RA串联后的电阻相并联。
在一般情况下，由于重复接地电阻RE同工作接地电阻RA串联后的电阻远大于PE线本身的阻抗，因而从P至变压器中性点的等效阻抗，仍接近于从P至变压器中性点的PE线本身的阻抗。
如果相线与PE线规格一致，则P 与变压器中性点间的电压UPO仍约为110V，而此时设备外壳对地电压UP仅为故障P点与变压器中性点间的电压UPO 的一部分，可表示为:UP=UPO×RERA+RE
假设重复接地电阻RE为10Ω，工作接地电阻RA为4Ω，则UP=78.6V。
如果只是对N线重复接地，它不具有上述第(1)项与第(3)项作用，只具有上述第(2)项的作用。
对于TN―S系统，其用电设备外壳是与PE线相接的，而不是N线。
因此，我们所关心的更主要的是PE线的电位，而不是N线的电位，TN―S系统的重复接地不是对N线的重复接地。
如果将PE线和N线共同接地，由于PE线与N线在重复接地处相接，重复接地前侧( 接近于变压器中性点一侧)的PE线与N线已无区别，原由N线承担的全部中性线电流变为由N 线和PE线共同承担(一小部分通过重复接地分流)。
可以认为，这时重复接地前侧已不存在PE线，只有由原PE线及N线并联共同组成的PEN线，原TN―S系统实际上已变成了T N―C―S系统，原TN―S系统所具有的优点将丧失，故不能将PE线和N线共同接地。
在工程实践中，对于TN―S系统，很少将N线和PE线分别重复接地。
其原因主要为：
1)将N线和PE线分别重复接地仅比PE线单独重复接地多一项作用，即可以降低当N线断线时产生的中性点电位的偏移作用，有利于用电设备的安全，但是这种作用并不一定十分
明显，并且一旦工作零线重复接地，其前侧便不能采用漏电保护。
2)如果要将N线和PE线分别重复接地，为保证PE线电位稳定，避免受N线电位的影响，N线的重复接地必须与PE线的重复接地及建筑物的基础钢筋、埋地金属管道等所有进行了等电位连结的各接地体、金属构件和金属管道的地下部分保持足够的距离，最好为20m以上，而在实际施工中很难做到这一点
C45N-L-40A/2P/30MA 梅兰日兰微型漏电断路器40A 2极动作电流30mA
C45N-20A/1P 梅兰日兰微型断路器20A 单极
BVV-500(3x2.5)/WC,CBC 聚氯乙烯绝缘电线单芯截面2.5mm2 3根单相暗敷在墙内或屋面、顶板内
BVV-500(4x95=1x50)/WC,VG340 同上4根95mm2+1根50mm2 三相五线墙内暗敷VG 不明白，大概是340MM直径PVC管
Wh 瓦，功率单位
DZ-250A/3P 老的塑壳断路器(DZ-20?) 250A额定壳架电流三极
JD-(100)A JD 这得问问设计师本人了
A,N,PE A相线+中性线N+保护线PE
B,N,PE A相线+中性线N+保护线PE
TN-C是指：
_____________________________ L1
_____________________________ L2
_____________________________ L3
_____________________________ N和PE共用
TN-S是指：
_____________________________ L1
_____________________________ L2
_____________________________ L3
_____________________________ N
_____________________________PE（与N线不共用）
TN-C-S是指：
_____________________________ L1
_____________________________ L2
_____________________________ L3
<-前面是PEN （在这里接地）PE与N分开->
__________________________N
|____________PE
|
$（接地）
在建筑电气中,分系统用TN-C-S的多.
而干线则多用TN-C系统.。
