10KV高压开关柜操作规程

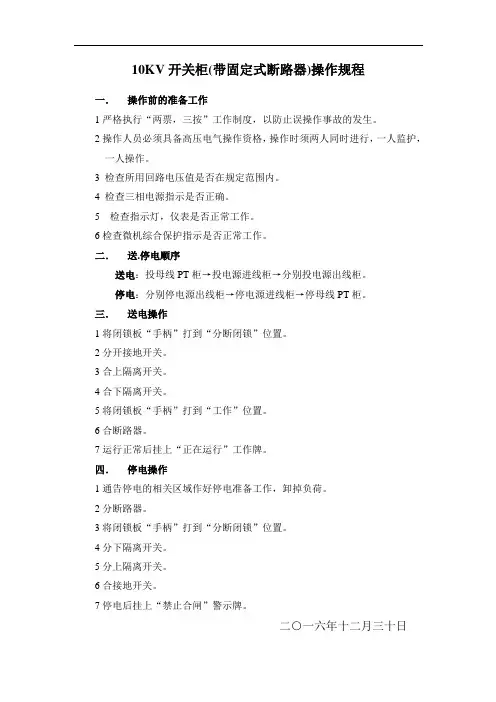

10KV环网柜带断路器操作规程
10KV开关柜(带固定式断路器)操作规程
一．操作前的准备工作
1严格执行“两票，三按”工作制度，以防止误操作事故的发生。
2操作人员必须具备高压电气操作资格，操作时须两人同时进行，一人监护，一人操作。
3 检查所用回路电压值是否在规定范围内。
4 检查三相电源指示是否正确。
5检查指示灯，仪表是否正常工作。
6检查微机综合保护指示是否正常工作。
二．送.停电顺序
送电：投母线PT柜→投电源进线柜→分别投电源出线柜。
停电：分别停电源出线柜→停电源进线柜→停母线PT柜。
三．送电操作
1将闭锁板“手柄”打到“分断闭锁”位置。
2分开接地开关。
3合上隔离开关。
4合下隔离开关。
5将闭锁板“手柄”打到“工作”位置。
6合断路器。
7运行正常后挂上“正在运行”工作牌。
四．停电操作
1通告停电的相关区域作好停电准备工作，卸掉负荷。
2分断路器。
3将闭锁板“手柄”打到“分断闭锁”位置。
4分下隔离开关。
5分上隔离开关。
6合接地开关。
7停电后挂上“禁止合闸”警示牌。
二○一六年十二月三十日。

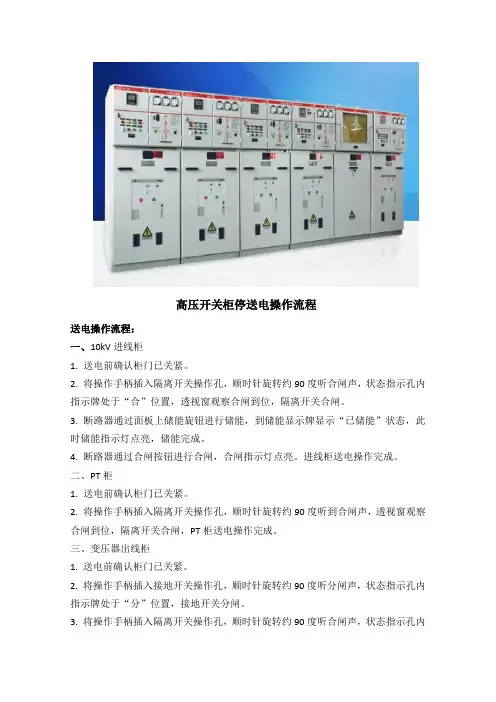

10kV高压开关柜操作说明书
高压开关柜停送电操作流程送电操作流程：一、10kV进线柜1.送电前确认柜门已关紧。
2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。
3.断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮，储能完成。
4.断路器通过合闸按钮进行合闸，合闸指示灯点亮。
进线柜送电操作完成。
二、PT柜1.送电前确认柜门已关紧。
2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听到合闸声，透视窗观察合闸到位，隔离开关合闸，PT柜送电操作完成。
三、变压器出线柜1. 送电前确认柜门已关紧。
2. 将操作手柄插入接地开关操作孔，顺时针旋转约90度听分闸声，状态指示孔内指示牌处于“分”位置，接地开关分闸。
3. 将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。
4. 断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮。
5.断路器通过合闸按钮进行合闸，合闸指示灯点亮。
出线柜送电操作完成。
停电操作流程：一、变压器出线柜1. 断路器通过分闸按钮进行分闸。
2. 将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸。
3. 检查带电显示器是否熄灭，确保电缆室不带电，将操作手柄插入接地开关操作孔，逆时针旋转约90度听到合闸声，状态指示孔内指示牌处于“合”位置，接地开关合闸，出线柜停电操作完成。
二、PT柜1.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，透视窗观察分闸到位，隔离开关分闸，PT柜停电操作完成。
三、10kV进线柜1.断路器通过分闸按钮进行分闸。
2.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸，进线柜停电操作完成。
高压开关柜安全操作规程（3篇）
高压开关柜安全操作规程一、操作人员保护1. 操作人员必须经过专门的培训后，方可进行高压开关柜的操作。
2. 操作人员须穿戴符合安全要求的个人防护装备，包括绝缘手套、防静电服等。
3. 在操作过程中，应时刻保持警觉，注意周围环境和人员的安全，严禁玩闹、嬉戏等行为。
二、进入开关柜前的准备1. 操作人员应首先确认开关柜的工作状态和电源是否已切断，并进行确认。
2. 操作人员应检查开关柜是否有异常情况，如漏油、异响等，如发现异常情况应及时报告。
3. 开关柜内应保持干燥、清洁的环境，严禁在开关柜内吸烟，避免起火引发事故。
三、开关柜操作步骤1. 操作人员应先切断开关柜的电源，并用专门的工具对开关柜进行接地，确保人身安全。
2. 操作人员在进入开关柜前，应用专门的工具检查开关柜内部的电压情况，确保安全。
3. 操作人员在进行开关柜操作时，应先按照开关顺序进行动作，如先合闸再分闸，严禁反过来操作。
4. 操作人员在操作过程中，应稳定动作，不可过快或过慢，要根据实际情况进行合理的操作。
5. 操作人员在对开关柜进行操作时，应保持专注，不可分心或被他人干扰，确保操作的准确性和安全性。
四、紧急情况处理1. 如果在操作过程中发生异常情况，如火花、异味等，应立即停止操作，并迅速报告相关负责人。
2. 在紧急情况下，操作人员应先切断开关柜的电源，保护自身安全，然后及时通知相关人员处理事故。
3. 在紧急情况处理过程中，操作人员应按照相关应急预案进行处理，并配合现场指挥人员的指挥。
五、操作结束后的处理1. 操作结束后，操作人员应将开关柜恢复到安全状态，包括合上开关柜门、撤下接地线等。
2. 操作人员应对开关柜进行清洁，清除因操作产生的杂物，确保开关柜内外环境整洁。
3. 操作人员应做好操作记录，并及时报告相关负责人，确保后续事项的处理。
六、其他注意事项1. 操作过程中，应禁止使用带有金属的物品，以免触电或短路引发事故。
2. 操作人员应随时关注开关柜的温度变化，如发现温度异常，应立即报告。
10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。

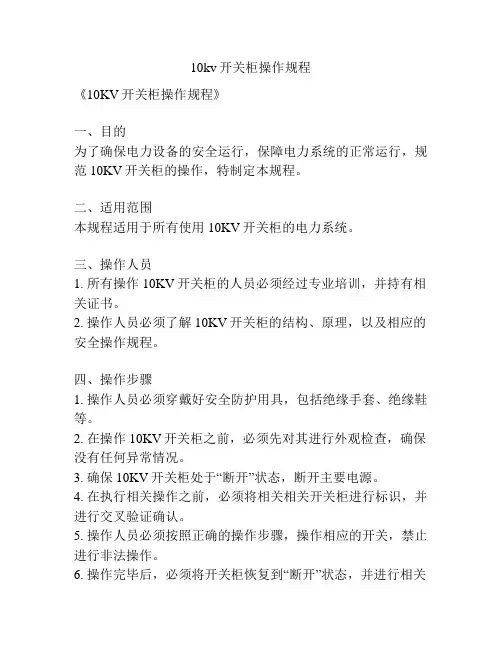

10kv开关柜操作规程
10kv开关柜操作规程《10KV开关柜操作规程》一、目的为了确保电力设备的安全运行，保障电力系统的正常运行，规范10KV开关柜的操作，特制定本规程。
二、适用范围本规程适用于所有使用10KV开关柜的电力系统。
三、操作人员1. 所有操作10KV开关柜的人员必须经过专业培训，并持有相关证书。
2. 操作人员必须了解10KV开关柜的结构、原理，以及相应的安全操作规程。
四、操作步骤1. 操作人员必须穿戴好安全防护用具，包括绝缘手套、绝缘鞋等。
2. 在操作10KV开关柜之前，必须先对其进行外观检查，确保没有任何异常情况。
3. 确保10KV开关柜处于“断开”状态，断开主要电源。
4. 在执行相关操作之前，必须将相关相关开关柜进行标识，并进行交叉验证确认。
5. 操作人员必须按照正确的操作步骤，操作相应的开关，禁止进行非法操作。
6. 操作完毕后，必须将开关柜恢复到“断开”状态，并进行相关标识。
五、安全措施1. 在操作10KV开关柜时，禁止穿戴金属饰品，以免导致电击事故。
2. 在操作过程中若遇到异常情况，必须立即停止操作并向相关部门汇报。
3. 禁止在没有专业人员的情况下进行维修和操作。
4. 禁止在开关柜处于“合闸”状态下进行检修和操作。
六、操作记录1. 所有操作人员必须对操作过程进行记录，并做好相关备份。
2. 操作记录必须包括操作人员的姓名、操作时间、操作内容，以及发生的异常情况等信息。
七、违规处理1. 对于违反操作规程的人员将进行相应的处罚。
2. 连续多次违规者，将取消其相关操作资格。
八、附则本规程由相关部门负责解释，并不时进行修订，并在人员接受培训的时候向新人员进行宣讲。
10KV高压开关柜操作规程.doc
10KV高压开关柜操作规程一、进线柜的送电操作（以Ⅰ段为例）1、检查进线柜状态应允许送电（第一、开关本身允许送电操作；第二、母联柜为冷备用状态；第三、本段出线开关均已分闸；第四、本段电阻柜隔离刀闸已合上，变压器已受电。
）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查Ⅰ段PT柜1106（LAH06）摇至工作位；5、确认I段电阻柜（LZR01）隔离开关已在合位6、确认1#主变已受电；7、将Ⅰ段进线柜101（LAH08）断路器摇至工作位；8、将Ⅰ段进线柜101（LAH08）航空插头插上并扣牢靠，检查状态指示断路器已在工作位；9、合上控制回路小空气开关，检查指示灯及开关状态指示器均正常；10、远控合Ⅰ段进线柜101（LAH08）断路器，合闸时现场监护人员要远离高压开关柜；11、观察各显示仪表上的电压值及设备受电情况。
二、进线柜的停电操作（以Ⅰ段为例）1、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；2、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；3、降本段母线负荷并同时退出电容补偿装置及滤波装置；4、检查各出线柜已分闸停电，检查进线柜的负荷已接近于0 ；5、分Ⅰ段进线柜101（LAH08）断路器，检查Ⅰ段进线柜断路器在分位；6、将Ⅰ段进线柜101（LAH08）断路器摇至试验位置；三、母联柜的送电1、检查母联柜状态应允许送电（第一、开关本身允许送电操作，第二、如果送上电，两台主变的电不会碰头，第三、要送电段母线上的出线开关均已分闸）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查母线柜111断路器在试验位置，将提升柜111-1的小车摇至工作位置；5、合上母联柜111控制回路小空气开关，检查指示灯及开关状态指示器均正常；6、将母线柜111断路器摇至工作位；7、将母线柜111航空插头插上并扣牢靠，检查状态指示断路器已在工作位；7、远控合母线柜111断路器，合闸时现场监护人员要远离高压开关柜；8、观察各显示仪表上的电压值及设备受电情况。
10kv高压柜操作规程
10kv高压柜操作规程制定慕金辉审核中仑塑业,福建,有限公司复核批准标题 10kV高压开关柜操作规程文件类别附件份数编号版本发布日期总页码KYN96-12高压开关柜操作程序说明1. KYN96-12高压开关柜“五防”联锁操作要求:1.1. 防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
1.2. 防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
1.3. 防止带电合接地刀—断路器手车必须处于试验位置或拉出柜外时，接地刀才能进行合闸操作。
1.4. 防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
1.5. 防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开电缆室后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁)，才能打开后门。
注:KYN96-12高压开关柜在正常运行时，应闭门操作。
2. 送电操作程序:2.1. 通过转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜;手车进柜时将转运小车前端的定位销插入定位孔后可靠锁定，此时将手车开关的左右把手同时向内拉至把手?位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手?位置，使手车推进机构与开关柜可靠锁定。
第1页共5页文件编号:ZL-SCGY-ZD-001 版本:1.02.2. 将手车的二次航空插头插入开关柜的二次航空插座内，并用扣件锁定;2.3. 关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门，用接地刀操作手柄(逆时针方向旋转)分开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态，位置指示正确。
2.4. 检查二次仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。
10KV开关柜操作规程(正式)
编订：__________________单位：__________________时间：__________________10KV开关柜操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9188-18 10KV开关柜操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1、2#主扇停止运行后由维修工负责打开1#主扇（新安装）风门，并确认正常。
2、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）电压互感器手车摇到“工作位置”，并确认正常。
3、检查主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）高压带电显示器是否带电。
4、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器手车摇到工作位置并,确认正常。
5、合上主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器并确认电压及数据显示正常。
6、把母联隔离（05#）手车摇到“工作位置”，并确认正常。
7、把母联断路器（04#）手车摇到“工作位置”，并确认正常。
8、合上母联断路器（04#），并确认正常。
9、把1#所用变（03#）或2#所用变（06#）隔离手车摇到“工作位置”，并确认正常。
10、合上1#所用变（03#）K1断路器或2#所用变（06#）K1断路器，检查400V有无显示并确认正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV高压开关柜操作规程
一、操作前的准备工作：
1、根据停送电要求，办理工作票及操作票；
2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，
3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：
1、开关柜停电操作程序：
（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；
（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；
（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；
（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：
（1）关闭所有柜门及后盖门板，并锁好；
（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：
1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；
2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分
接地开关；
3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；
四、其他注意事项：
1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；
2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；
3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；
4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；
5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。
五、手动储能操作：打开断路器手车柜门，将操作手柄插入断路器手车的六角孔手动储能插孔中，顺时针摇动摇柄直至上方储能指示灯亮起，手动储能完成，然后拔出摇柄，关好柜门，按正常停电流程操作。
