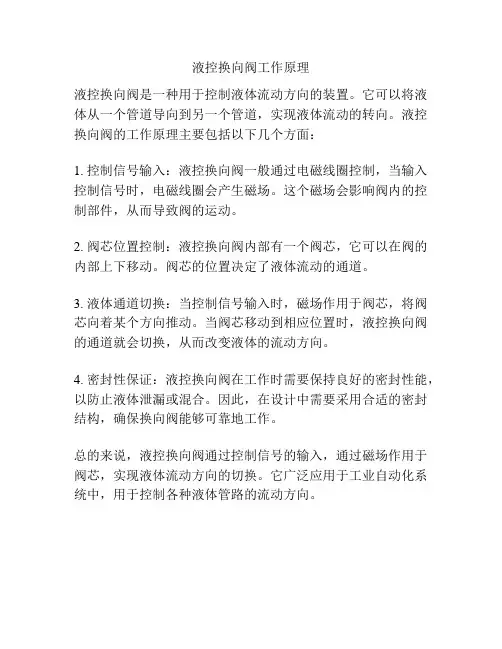

液控换向阀工作原理

液控换向阀工作原理
液控换向阀是一种用于控制液体流动方向的装置。

它可以将液体从一个管道导向到另一个管道，实现液体流动的转向。

液控换向阀的工作原理主要包括以下几个方面：
1. 控制信号输入：液控换向阀一般通过电磁线圈控制，当输入控制信号时，电磁线圈会产生磁场。

这个磁场会影响阀内的控制部件，从而导致阀的运动。

2. 阀芯位置控制：液控换向阀内部有一个阀芯，它可以在阀的内部上下移动。

阀芯的位置决定了液体流动的通道。

3. 液体通道切换：当控制信号输入时，磁场作用于阀芯，将阀芯向着某个方向推动。

当阀芯移动到相应位置时，液控换向阀的通道就会切换，从而改变液体的流动方向。

4. 密封性保证：液控换向阀在工作时需要保持良好的密封性能，以防止液体泄漏或混合。

因此，在设计中需要采用合适的密封结构，确保换向阀能够可靠地工作。

总的来说，液控换向阀通过控制信号的输入，通过磁场作用于阀芯，实现液体流动方向的切换。

它广泛应用于工业自动化系统中，用于控制各种液体管路的流动方向。

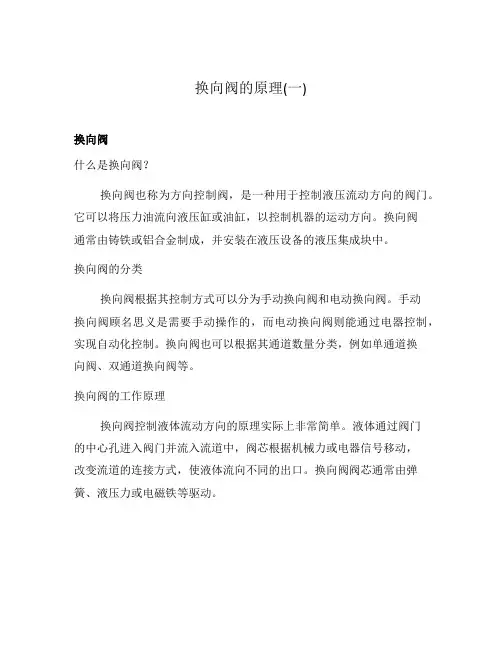

换向阀的原理(一)

换向阀的原理(一)换向阀什么是换向阀？换向阀也称为方向控制阀，是一种用于控制液压流动方向的阀门。

它可以将压力油流向液压缸或油缸，以控制机器的运动方向。

换向阀通常由铸铁或铝合金制成，并安装在液压设备的液压集成块中。

换向阀的分类换向阀根据其控制方式可以分为手动换向阀和电动换向阀。

手动换向阀顾名思义是需要手动操作的，而电动换向阀则能通过电器控制，实现自动化控制。

换向阀也可以根据其通道数量分类，例如单通道换向阀、双通道换向阀等。

换向阀的工作原理换向阀控制液体流动方向的原理实际上非常简单。

液体通过阀门的中心孔进入阀门并流入流道中，阀芯根据机械力或电器信号移动，改变流道的连接方式，使液体流向不同的出口。

换向阀阀芯通常由弹簧、液压力或电磁铁等驱动。

换向阀的应用换向阀广泛应用于各种液压设备中，例如挖掘机、装载机、推土机、起重机、注塑机等。

在这些机械中，换向阀可用于控制机器的前进、后退、上升、下降、左移、右移等动作。

总结换向阀是一种常用的液压阀门，通过改变液体流动方向来控制机器的动作。

它根据控制方式和通道数量可以分为手动换向阀和电动换向阀，单通道换向阀和双通道换向阀等。

我们可以应用这种液压元件来控制各种工程机械的运动方向，从而实现效率和精度的提高。

换向阀的特点•精度高：由于换向阀在液体流向控制方面具有快速反应和高精度的特性，因此可以有效地控制工程机械的动作，保证了工作的精度。

•可靠性好：换向阀在工程机械中应用广泛，具有可靠性好的特点。

它经过严格的测试和评估，确保工作环境的苛刻条件下运行稳定可靠。

•结构简单：换向阀的结构相对简单，具有易于维护的特点。

在日常使用中只需注意保养、定期更换液压油并进行简单的结构检查即可。

•节能环保：在控制工作机构动作时，换向阀能够有效地减少液体的泄漏，避免能源浪费和环境污染。

换向阀的常见故障和维护方法•泄漏：一般换向阀漏点表现为泄漏严重，导致液压系统无法正常工作。

如发现泄漏情况，应该及时排查。

自动换向阀的工作原理

自动换向阀的工作原理
一、引言
自动换向阀是一种常见的流体控制元件，广泛应用于工业自动化、机械设备、液压系统等领域。

本文将详细介绍自动换向阀的工作原理。

二、自动换向阀的定义
自动换向阀是一种能够实现液压系统中液体流向自动切换的元件，它可以根据控制信号自动切换进出口液路的连接方式，从而实现不同功能的控制。

三、自动换向阀的结构
自动换向阀通常由主体、活塞和弹簧组成。

主体是整个元件的主要部分，包括进口和出口两个通道，以及与之相连的控制室。

活塞则位于主体内部，在弹簧作用下可以在两个通道之间来回移动。

四、自动换向阀的工作原理
1. 初始状态
当液压系统处于停止状态时，自动换向阀处于初始状态。

此时，进口
通道与A腔相连，出口通道与B腔相连，此时A腔内部压力高于B腔。

2. 工作状态
当控制信号输入后，活塞开始移动。

当活塞移动到一定位置时，进口
通道与B腔相连，出口通道与A腔相连。

此时，液体从进口流入B腔，同时从A腔流出。

3. 自锁状态
当控制信号消失时，活塞会因为弹簧的作用回到初始状态。

此时，自
动换向阀处于自锁状态，保持初始状态不变。

五、自动换向阀的应用
自动换向阀广泛应用于液压系统中的流量控制、压力控制、方向控制
等方面。

在机械设备中也有很多使用自动换向阀的例子，比如挖掘机、铲车等。

六、总结
通过本文对自动换向阀的介绍可以看出，它是一种非常重要的液压元件，在液压系统中具有广泛的应用前景。

了解其工作原理和应用场景可以帮助我们更好地进行液压系统设计和维护。

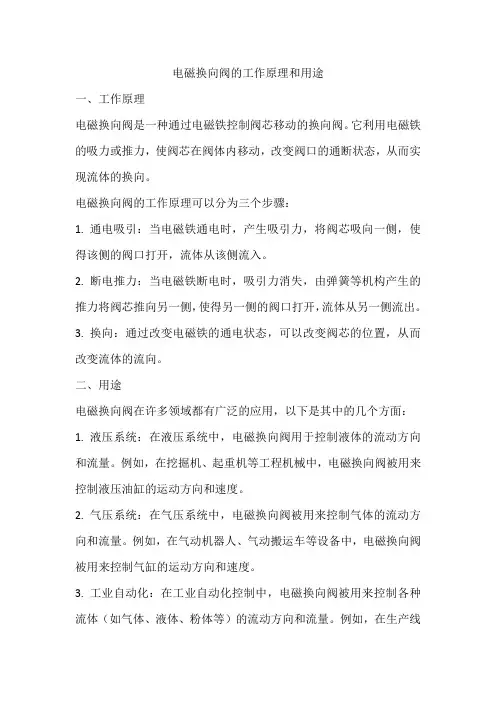

电磁换向阀的工作原理和用途

电磁换向阀的工作原理和用途
一、工作原理
电磁换向阀是一种通过电磁铁控制阀芯移动的换向阀。

它利用电磁铁的吸力或推力，使阀芯在阀体内移动，改变阀口的通断状态，从而实现流体的换向。

电磁换向阀的工作原理可以分为三个步骤：
1. 通电吸引：当电磁铁通电时，产生吸引力，将阀芯吸向一侧，使得该侧的阀口打开，流体从该侧流入。

2. 断电推力：当电磁铁断电时，吸引力消失，由弹簧等机构产生的推力将阀芯推向另一侧，使得另一侧的阀口打开，流体从另一侧流出。

3. 换向：通过改变电磁铁的通电状态，可以改变阀芯的位置，从而改变流体的流向。

二、用途
电磁换向阀在许多领域都有广泛的应用，以下是其中的几个方面：1. 液压系统：在液压系统中，电磁换向阀用于控制液体的流动方向和流量。

例如，在挖掘机、起重机等工程机械中，电磁换向阀被用来控制液压油缸的运动方向和速度。

2. 气压系统：在气压系统中，电磁换向阀被用来控制气体的流动方向和流量。

例如，在气动机器人、气动搬运车等设备中，电磁换向阀被用来控制气缸的运动方向和速度。

3. 工业自动化：在工业自动化控制中，电磁换向阀被用来控制各种流体（如气体、液体、粉体等）的流动方向和流量。

例如，在生产线
上的物料输送、液体的过滤和输送等过程中，电磁换向阀都发挥着重要的作用。

4. 汽车制造：在汽车制造过程中，电磁换向阀被用来控制机油的流动方向和流量，以实现润滑、冷却、液压控制等功能。

5. 航空航天：在航空航天领域，电磁换向阀被用来控制各种流体（如燃料、氧气、水等）的流动方向和流量，以实现各种不同的功能。

例如，在飞机和火箭的液压系统中，电磁换向阀被用来控制油缸的运动方向和速度。

机动换向阀的工作原理

机动换向阀的工作原理机动换向阀是一种用来控制流体介质的流向的装置。

它通常由阀体、密封装置、阀芯、阀杆和执行机构等部分组成。

机动换向阀的工作原理是通过控制阀芯的运动来改变流体的流向。

机动换向阀的工作原理可以分为两种类型：直动式和间接式。

直动式机动换向阀的阀芯直接受到执行机构的推拉力控制，从而改变流体的流向。

间接式机动换向阀则通过阀杆和阀芯之间的连接来实现流向的改变。

在直动式机动换向阀中，执行机构通常是一个电磁铁，当电磁铁通电时，产生的磁力将阀芯向一个方向推动，使得流体从一个通道流向另一个通道。

当电磁铁断电时，阀芯受到弹簧力的作用，返回到原来的位置，流体的流向也恢复到初始状态。

而在间接式机动换向阀中，阀杆和阀芯之间通过一个连杆连接。

当执行机构施加力矩或推拉力时，阀杆和阀芯一起运动，改变流体的流向。

与直动式机动换向阀相比，间接式机动换向阀在结构上更为复杂，但在一些特殊的工况条件下，其可靠性和稳定性更高。

机动换向阀除了通过执行机构控制阀芯的运动来改变流体的流向外，还需要保证阀体和阀杆之间的密封性。

在阀体和阀芯之间设置了密封装置，通常是一些弹性材料或填料，以确保流体不会泄漏。

机动换向阀在工业生产中具有广泛的应用。

它可以用于控制液体、气体和蒸汽等介质的流向，例如在化工、石油、冶金、电力等行业中的流体控制系统中。

同时，机动换向阀还可以用于一些特殊的工况条件下，如高温、高压、腐蚀性介质等。

总结起来，机动换向阀是一种通过控制阀芯的运动来改变流体流向的装置。

它可以分为直动式和间接式两种类型，通过执行机构的推拉力来实现阀芯的运动。

机动换向阀在工业生产中应用广泛，可以用于控制各种介质的流向，具有重要的作用。

换向阀及其应用：工作原理图形符号

感谢观看
3）常态位：换向阀的阀芯在原始态位
4）中位机能：三位换向阀的阀芯在中间位置时，各通口间采用
不同的连通方式，这种连通方式称为它的中位机能或滑阀机能。
换向阀的工作理
工作原理：换向阀换向的实质是通过阀芯在阀体内的移动来改变各个油口之间的连通关系，从而来改变油液的流动方向。
二位四通换向阀
三位四通换向阀
换向阀的分类
我们通过下面表格来学习换向阀的分类。
（1）手动换向阀。动作准确、自动化程度高、工作稳定可靠，但其结构较为复杂。
多用于流量较小的生产工艺上。（2）机动换向阀。
换向平稳、可靠，但不易集成化。常用于控制运动部件的行程，或快、慢速度的转换。
手动换向阀
机动换向阀
换向阀
换向阀图形符号的意义
换向阀图形符号的意义：
1）位和位数：“位”就是阀芯在阀体内的工作位置，用图形
符号中的方格表示。如：三个方格，那么此换向阀
的位数就是“三”。
三位换向阀
根据换向阀的位数，换向阀还可以分为二位、三位、四位换向阀。
二位四通换向阀
三位四通换向阀
2）通和通数：
“通”：换向阀与外部连接的接口。 “通数”：换向阀与外部连接的接口数目。
（3）电磁换向阀向阀。应用最广泛，但受电磁铁尺寸限制，难以用于切换大流量油路。
（4）液动换向阀。适用于大流量回路，且换向时间可以调节。经常用于实现自动换向或
大流量主油路换向。（5）电液换向阀。
电磁换向阀和液动换向阀的组合。能用较小的电磁铁控制较大的油液流量。
液动换向阀
单击此处添加副标题内容
注意：判断通数时只能选择一个方格。如图所示三位四通换向阀有四个通路1、2、3、4。

换向阀工作原理

换向阀是一种用于控制液压或气动系统中流体方向的关键元件。

它的工作原理基于液压力或气压力的作用，能够实现系统中流体的双向流动并控制流向的转换。

换向阀通常由阀体、阀芯和控制机构组成。

阀体是整个换向阀的外壳，用于容纳阀芯和控制机构。

阀芯是一个带有通道和密封件的移动件，位置的移动能够改变通道的连接情况，从而改变流体的流向。

控制机构通过操纵阀芯的运动来控制换向阀的工作状态。

换向阀的工作原理可以简单地分为两种基本类型：手动换向阀和自动换向阀。

手动换向阀通过人工操纵来控制阀芯的位置，从而实现流体的方向转换。

手动换向阀通常由旋转阀、推动阀等类型组成。

旋转阀通过旋转阀体或阀芯来改变通道的连接情况，推动阀通过推动阀芯的位置来改变通道的连接情况。

手动换向阀操作简单，但需要人工干预，适用于一些简单的液压或气动系统。

自动换向阀是一种能够根据系统信号或条件来自动控制阀芯位置的换向阀。

它通常由电磁换向阀、比例换向阀等类型组成。

电磁换向阀通过电磁力来控制阀芯位置，从而改变通道的连接情况。

比例换向阀通过接收输入信号并控制比例阀芯的运动来改变通道的连接情况。

在液压系统中，换向阀的工作原理是通过改变液压油的流动路径来实现。

当液压油从泵中流出时，通过换向阀的控制，可以将流体导向到所需的执行器，从而实现运动或工作任务。

例如，在液压动力机械中，换向阀能够控制液压缸的活塞前后运动；在液压系统中的换向阀，可以控制液压马达的正反转。

在气动系统中，换向阀的工作原理类似。

它通过改变气流的通道来控制气压力的转换和气动装置的运动。

例如，在气动传动系统中，通过换向阀能够实现气动缸的前后运动和工艺操作。

换向阀在液压或气动系统中起着至关重要的作用。

它的工作原理简单却功能强大，能够实现流体的双向流动并控制流向的转换。

无论是手动式还是自动式的换向阀，都能够在不同的液压或气动应用中发挥重要的功能，提高系统的工作效率和安全性。

换向阀的组成,工作原理及结构特点

换向阀，作为液压系统中的重要元件，其组成、工作原理以及结构特点对于系统的稳定运行和性能优化至关重要。

在本文中，我们将以深度和广度的要求来全面评估和探讨换向阀的相关知识，以便读者能够更加深入地理解这一主题。

### 一、换向阀的组成1. 阀体：换向阀的主要外壳，用于安装和固定其他内部零部件。

2. 阀芯：通过阀芯的运动来改变液压系统的工作方向和工作状态。

3. 控制电磁铁：用于控制阀芯的运动，实现换向阀的开启和关闭。

4. 弹簧：用于提供阀芯的复位力，保证阀芯在不受外力作用时能够回到初始位置。

### 二、换向阀的工作原理在液压系统中，换向阀能够通过控制阀芯的运动来改变液压油的流动方向，从而控制执行元件的运动。

当电磁铁通电时，产生磁场使得阀芯运动，使换向阀的通路发生改变。

根据液压系统的实际需求，通过控制不同的换向阀，可以实现系统的各种功能，如液压缸的单向、双向运动，液压马达的顺时针、逆时针旋转等。

### 三、换向阀的结构特点1. 精密高：换向阀内部的部件经过精密加工，具有较高的工作精度和可靠性。

2. 体积小：相比于传统的机械换向装置，液压换向阀的体积更小，能够在狭小的空间内实现换向控制。

3. 响应迅速：电磁换向阀通过电磁铁控制阀芯的运动，响应速度快，能够实现快速、精准的换向操作。

4. 维护方便：换向阀的内部结构简单，易于维护和修理，在液压系统中具有较长的使用寿命。

### 四、总结与回顾通过本文的介绍，我们对换向阀的组成、工作原理以及结构特点有了全面的了解。

换向阀作为液压系统中的关键元件，其稳定可靠的工作对于系统的性能起着至关重要的作用。

在实际应用中，我们需要根据具体系统的要求来选择合适的换向阀，并进行合理的安装和维护，以保证系统的正常运行和优化性能。

### 五、个人观点与理解在液压系统中，换向阀的选择和使用对于系统的工作效率和稳定性具有重要影响。

我个人认为，未来液压技术的发展将会更加注重换向阀的智能化和集成化，以满足系统对于精准、快速换向的需求。

换向阀工作原理及简介介绍换向阀工作原理

换向阀工作原理及简介介绍换向阀工作原理换向阀工作原理：六通换向阀紧要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件构成阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。

手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。

反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体（1）六通阀的阀体由隔板分成两腔，每腔都有3个通道，中心为进油口，两端为出油口。

阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。

密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra0.8m。

（2）六通阀有两组密封组件。

每组密封组件由阀瓣、密封圈、调整块、调整螺钉、夹板和螺栓构成。

阀瓣为碳钢板焊件，设有加强筋，即加添阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。

阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。

在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。

调整块和调整螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉（3）阀杆与阀体隔板和上阀盖间的轴向密封接受O形圈。

（4）阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭快捷，操作力矩小。

（5）上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通情形，易于操作。

换向阀简介：换向阀又称克里斯阀，阀门的一种，具有多向可调的通道，可适时更改流体流向。

可分为手动换向阀、电磁换向阀、电液换向阀等。

工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。

换向阀的工作原理

换向阀的工作原理换向阀是机械设备中常见的控制元件，用于控制介质的流向。

它具有一定的结构和工作原理。

下面将详细介绍换向阀的工作原理。

换向阀的工作原理主要基于它的结构和内部部件。

换向阀通常包含一个阀体、阀芯、阀座和控制机构。

阀体是一个金属或塑料制成的外壳，用于保护内部部件。

阀芯是位于阀体内的一个活动元件，可调整介质的流向。

阀座是连接阀体和阀芯的部件，它能够确保介质的正常流动。

控制机构用于调节阀芯的位置。

首先，介质通过入口流入阀体。

在阀芯尚未移动之前，阀芯与阀座之间存在连通。

这时，介质可以通过阀芯与阀座之间的间隙流向。

阀芯的位置由控制机构控制，它可以调整阀芯的位置以实现介质的流向控制。

其次，当控制机构启动时，阀芯开始移动。

阀芯的移动会导致与阀芯相连的通道发生变化，进而改变介质的流向。

当阀芯移动向左或向右时，相应的阀芯孔会与阀座内的通道相连或关闭，从而改变介质的流向。

例如，当阀芯移动到左边时，介质将从阀体的一个通道流出，而流入阀体的另一个通道被关闭，介质不能再从此通道流入。

最后，介质通过出口流出。

当阀芯移动到调整到位时，它与阀座形成一个紧密的连接，介质无法通过阀芯和阀座之间的间隙流动。

相反，介质只能通过阀体的出口流出。

总结起来，换向阀的工作原理主要包括介质流入、阀芯移动和介质流出三个步骤。

通过操纵控制机构，阀芯的位置可以调整，以控制介质的流向。

这使得换向阀成为机械设备中不可或缺的控制元件，广泛应用于工业生产和流体控制领域。

电磁换向阀的工作原理及常见故障分析

电磁换向阀的工作原理及常见故障分析电磁换向阀是一种常见的控制元件，广泛应用于自动化控制系统中。

其主要作用是控制液体、气体等介质在管路中的流动方向。

本文将介绍电磁换向阀的工作原理及常见故障分析。

一、工作原理电磁换向阀的工作原理基于电磁铁的作用。

电磁铁由铁芯、线圈和密封元件组成，线圈通电时会产生磁场，这个磁场会让铁芯产生磁性，使得密封元件发生相应的位移。

电磁换向阀有两个进口和一个出口，内部有一个阀芯，阀芯的两端分别与两个进口相连，中间与出口相连。

通常情况下，两个进口中有一个是“通道”口，另一个是“分支”口。

进口的液体或气体通过阀芯，进入出口并从系统中排出。

在通电时，电磁铁的磁场会使阀芯上的密封件相应地移动到与另一个进口相连的位置，使得液体或气体改变了流动方向。

二、常见故障分析1、电磁阀漏气电磁换向阀的一个常见故障是漏气。

漏气会导致系统失去控制和能效下降。

电磁阀漏气的原因可能是密封面出现磨损或破裂，也可能是密封材料老化或过于松弛。

需要及时更换密封材料或电磁阀本身。

2、电磁铁损坏当电磁铁无法正常工作时，阀芯无法移动或移动非常缓慢，导致阀门不能按预期运转。

电磁铁的损坏可能来自于电磁铁线圈的短路、线圈上的涂层破裂、线圈中的绕组嵌入、铁芯老化等原因。

需要及时更换电磁铁部件。

3、阀芯卡住有时，阀芯会卡住，使阀门无法正常运转。

这可能是由于阀芯表面积碰撞，阀芯和导向套之间的间隙过小等原因引起的。

需要人工介入，检查和清洁阀门部件及阀芯表面。

4、电磁铁无反应当电磁铁不能响应开关指令，阀门无法启动时，可能是由于供电电路出现问题、压力过低或过高等原因造成的。

需要或者处理或调节供电电路或压力控制阀。

5、漏电现象有时，电磁换向阀的线圈可能会出现漏电现象，这可能是由于电磁铁的线圈绕组损坏、绕组与铁芯之间的绝缘失效等原因引起的。

需要及时检查线圈接线情况、更换线圈绕组或电磁铁本身。

综上所述，电磁换向阀是一种实用和可靠的控制设备。

但是，当出现故障时，需要及时检查和维护，并采取相应的措施，以确保阀门的正常工作和系统的高效运行。

四通换向阀工作原理

四通换向阀工作原理
四通换向阀是一种具有四个出口和一个入口的阀门装置。

它的工作原理可以分为三个步骤：
1. 准备阶段：四通换向阀初始状态下，入口与一个出口连接，同时其他三个出口被封闭。

2. 转换阶段：当需要改变流体的流向时，四通换向阀会执行转换操作。

在这个阶段，阀门会关闭当前与入口连接的出口，并打开另外一个出口与入口连接。

这样，流体就可以从入口流向新的出口。

3. 稳定阶段：一旦转换完成，四通换向阀会保持新的流体流向，直到需要再次转换。

在这个阶段，除了当前与入口连接的出口，其他三个出口仍然保持关闭状态。

通过这样的工作原理，四通换向阀可以实现多个出口之间的流体转换。

它被广泛应用于液压系统、气动系统以及工业流体控制等领域。

简述换向阀的工作原理

简述换向阀的工作原理
换向阀是一种控制液压系统中工作液体流向的装置。

它通常用于控制液压系统中液体流向的转换，从而实现不同液压元件的工作动作。

换向阀的工作原理主要包括以下几个部分：
1. 驱动元件：换向阀内部通常有一种驱动元件，例如手动操作杆、电磁铁、压力元件等，用于控制阀门的开启和关闭。

2. 阀芯：换向阀内部有一个阀芯，它能够在给定的位置上移动。

阀芯上通常有几个不同形状的通道和孔，用于控制液体的流动。

3. 弹簧：阀芯上通常带有一个或多个弹簧，用于将阀芯保持在默认位置。

4. 固定部件：换向阀还包括一些固定的部件，例如阀体、阀盖、密封件等。

换向阀的工作过程如下：
1. 当驱动元件施加力或力矩时，阀芯会移动。

移动的方向和距离取决于驱动元件的操作方式。

2. 阀芯移动后，通道和孔会发生变化。

不同的通道和孔的组合可以使液体流向不同的液压元件。

例如，当阀芯的某个通道与进口通道对齐时，液体可以从进口进入阀体；当阀芯的某个通
道与出口通道对齐时，液体可以从阀体流出。

3. 当驱动元件松开时，弹簧的作用下，阀芯会返回到默认位置。

此时，液体流向将恢复到初始状态。

通过这样的工作原理，换向阀能够根据操作人员或系统的需要，控制液压系统中液体的流向，从而实现不同的工作动作。

这在许多液压设备和系统中都被广泛应用。

换向阀工作原理

换向阀工作原理
换向阀是一种用于控制液压系统中的液压流动方向的装置，它通常用于控制液压缸的运动方向。

换向阀可以通过改变阀芯的位置来控制液压系统中液压流体的流向。

换向阀的工作原理如下：
1. 阀芯的位置控制：换向阀具有一个阀芯，在阀芯的不同位置下，液压系统中液压流体的流动方向也会不同。

阀芯的位置通常通过一个手动操作装置或电磁阀来控制。

2. 弹簧平衡：换向阀内部通常设有一个或多个弹簧，用于平衡流体压力和阀芯位置之间的力。

这样做可以确保阀芯在无外力作用下保持在稳定的位置。

3. 流体通道控制：换向阀内部有多个流体通道，其中至少包括两个与液压系统相连的进、出口通道。

当阀芯的位置改变时，不同的流体通道将打开或关闭，从而改变液压流体的流动方向。

4. 密封性能：为了确保液压系统的密封性能，换向阀的阀芯与阀体之间通常设有密封圈。

这些密封圈能够防止液压流体泄漏，并确保流体只在所设定的通道中流动。

总的来说，换向阀通过改变阀芯的位置来控制液压系统中的液压流动方向。

它是液压系统中重要的控制装置，广泛应用于工业设备和机械设备中。

换向阀的工作原理

换向阀的工作原理
换向阀是一种常用于流体控制系统中的阀门，其工作原理是通过调整阀体内部的流体通道来控制流体的流向。

换向阀一般由阀体、阀盖、阀芯和驱动装置等组成。

阀芯是起主要作用的部件，其位置的改变可以改变流体通道的开闭状态，从而实现流体的换向控制。

具体而言，换向阀的工作原理如下：
1. 当阀芯处于中间位置时，两个流体通道互相隔绝，在这种情况下，流体从一个入口进入阀体，并被阀芯阻挡，无法通过阀体。

2. 当驱动装置作用于阀芯时，阀芯开始移动。

阀芯的移动方向取决于驱动装置的类型和工作方式。

3. 当阀芯向一侧移动时，阀芯与阀体之间形成连接通道，允许流体通过。

同时，原来的流体通道被关闭，阻止了流体继续流动。

4. 当阀芯继续向相反方向移动时，连接通道被关闭，原来的流体通道再次打开，从而改变了流体的流向。

通过不断地调整阀芯的位置，换向阀可以实现流体的多个不同通道之间的切换，从而满足不同的流体控制需求。

需要注意的是，在实际应用中，换向阀还可以根据需要具备更多的功能，如流量调节、压力控制等。

具体的工作原理和结构形式可能会有所差异，但基本的流体换向原理是相同的。

换向阀工作原理

换向阀工作原理
换向阀是一种用于控制流体的流向的装置，常见于液压系统中。

它由一个阀芯和阀体组成，阀体上有两个或多个进、出口，通过控制阀芯的位置来控制不同方向的流体流动。

换向阀工作时，阀芯会从一个位置滑动到另一个位置，改变液体的流向。

在换向阀中，阀芯通常有三个位置：中间位置、工作位置和中立位置。

中间位置时，进口与出口被切断，流体无法通过阀体；而在工作位置时，进口和一个出口相连，流体从进口流入并从出口出去；中立位置是在中间位置和工作位置之间，此时进口和另一个出口相连。

换向阀的工作原理是依靠液压力的作用。

当液压力通过控制信号作用于阀芯时，阀芯会向一个确定的方向滑动，改变进、出口的连接情况。

当液压力消失时，阀芯会返回到中立位置。

在换向阀中，通常采用螺纹或连杆结构来传递液压力。

螺纹结构通过旋转阀芯来实现改变流向；连杆结构通过连杆连接阀芯和控制元件，当控制元件运动时，阀芯也会相应滑动。

除了螺纹和连杆结构，换向阀还可以采用电磁控制、手动控制和气动控制等方式。

在电磁控制换向阀中，通过给定的电流信号控制阀芯的位置；手动控制换向阀需要人工操作来改变阀芯的位置；气动控制换向阀则通过气压信号来控制阀芯的位置。

总之，换向阀是一种通过改变阀芯位置来控制流体流向的装置。

它可以采用不同的结构和控制方式，实现在液压系统中的流向控制。

电控换向阀的工作原理

电控换向阀的工作原理
电控换向阀是一种利用电磁力来控制液压流体方向的装置，广泛应用于液压系统中。

它由电磁控制部分和阀体部分组成。

电磁控制部分主要包括电磁铁和连接电源的线圈。

阀体部分主要包括阀芯和阀座。

当线圈通电时，电磁铁产生磁场，将阀芯吸住并使其与阀座分离，从而改变液压流体的流动方向。

电控换向阀的工作原理可以分为两种情况：
1. 电控换向阀工作于不带压力的情况下：
在无压力的情况下，液压流体通过阀体的入口进入阀芯的通道中，并通过阀座和阀芯之间的缝隙流出。

此时，电磁铁不通电，阀芯与阀座紧密贴合，使液压流体无法流向出口。

当线圈通电时，电磁铁产生磁场，吸住阀芯并使其与阀座分离，液压流体就可以通过阀芯的通道从出口流出。

2. 电控换向阀工作于带压力的情况下：
在带有压力的情况下，液压流体通过阀体的入口进入阀芯的通道中，并进一步流向阀座和缝隙。

此时，由于液压力的作用，阀芯与阀座紧密贴合，阻止液压流体流向出口。

当线圈通电时，电磁铁产生磁场，吸住阀芯并使其与阀座分离。

由于阀芯与阀座分离，液压流体可以继续通过阀芯的通道并从出口流出。

通过上述工作原理，可以实现电控换向阀的换向功能。

在液压系统中，通过控制线圈的通电和断电状况，可以达到控制液压流体的方向的目的。

换向阀的工作原理

换向阀的工作原理
换向阀是一种常见的液压元件，它在液压系统中起着非常重要的作用。

换向阀的工作原理主要是通过控制液压油的流动方向，从而实现液压系统中液压执行元件的动作。

换向阀的工作原理可以分为机械式换向阀和液压换向阀两种类型。

机械式换向阀的工作原理是通过机械手柄或按钮的操作，改变阀芯的位置，从而改变液压油的流动方向。

当手柄或按钮操作时，阀芯会随之移动，使液压油通过不同的通道流向不同的液压执行元件，从而实现液压系统的换向操作。

液压换向阀的工作原理是通过液压控制电磁阀或液压比例阀的控制信号，改变阀芯的位置，从而改变液压油的流动方向。

当控制信号输入时，电磁阀或液压比例阀会使阀芯移动，使液压油通过不同的通道流向不同的液压执行元件，实现液压系统的换向操作。

换向阀的工作原理涉及到液压油的流动、阀芯的移动和液压执行元件的动作，其工作过程可以简单描述为，当液压油通过换向阀时，根据阀芯的位置，液压油会流向不同的液压执行元件，从而实现液压系统中各种动作的控制。

换向阀的工作原理决定了其在液压系统中的重要性，它直接影响着液压系统的工作效率和动作灵活性。

因此，在设计和选择液压系统时，需要充分考虑换向阀的工作原理，以确保液压系统能够稳定可靠地工作。

总的来说，换向阀的工作原理是通过控制液压油的流动方向，实现液压系统中液压执行元件的动作。

无论是机械式换向阀还是液压换向阀，其工作原理都是基于液压控制的基本原理，通过控制阀芯的位置来改变液压油的流向，从而实现换向操作。

换向阀在液压系统中扮演着至关重要的角色，对于液压系统的正常运行和动作控制起着至关重要的作用。

手动换向阀工作原理

手动换向阀工作原理
手动换向阀是一种常用的液压控制元件，用于控制液压系统中液体的流向。

其工作原理如下：
1. 结构组成：手动换向阀主要由阀体、阀芯、控制杆和弹簧等部件组成。

阀体上有两个进油口和两个出油口，阀芯的中间有油孔。

2. 默认状态：在初始状态下，阀芯被弹簧推向规定位置，阀芯的上下两端各与一个进油口和一个出油口相连。

此时，系统中的液压油通过阀体的进油口进入阀芯的顶端，并经过油孔流向下方的出油口，完成液压系统的工作。

3. 换向操作：当需要改变液体的流向时，通过控制杆手动操作阀芯的位置。

控制杆推动阀芯使其与原先连接的进油口和出油口断开，然后与另外一组进油口和出油口连接。

这样，进入阀体的液压油就改变了流向，并从新的出油口流出，在系统中起到换向的作用。

4. 弹簧复位：当手动操作杆放开后，弹簧会将阀芯复位到初始状态。

此时液压油重新流向初始的进油口和出油口，液压系统恢复到原来的工作状态。

需要注意的是，在使用手动换向阀时，要根据液压系统的实际需求进行正确操作，以避免因操作不当导致的液压系统故障或损坏。

换向阀工作原理

液控换向阀工作原理

换向阀的原理(一)

自动换向阀的工作原理

电磁换向阀的工作原理和用途

机动换向阀的工作原理

换向阀及其应用：工作原理图形符号

换向阀工作原理

换向阀的组成,工作原理及结构特点

换向阀工作原理及简介介绍 换向阀工作原理

换向阀的工作原理

电磁换向阀的工作原理及常见故障分析

四通换向阀工作原理

简述换向阀的工作原理

换向阀工作原理

换向阀的工作原理

换向阀工作原理

电控换向阀的工作原理

换向阀的工作原理

手动换向阀工作原理

换向阀工作原理及简介介绍换向阀工作原理
