平法识图与钢筋算量项目1平法识图与钢筋算量基础知识
新平法识图与钢筋计算ppt课件
一、钢筋符号及标注 1、钢筋符号 新的混凝土工程施工质量验收规范BG50204-2002及11G101图集中将钢 筋种类分为HPB300、HRB335、 HRB400、 HRB500等四种级别。 在 结构施工图中，为了区别每一种钢筋的级别，每一个等级用一个符号来 表示，比如HPB300用Φ表示（过去称为一级钢），HRB335用B表示 （过去称为二级钢），HRB400用C表示（过去称为三级钢），HRB500 用D表示（过去称为四级钢）。 2、钢筋标注
4
四、如何学好平法 用平法表示的施工图是工程设计、施工、监理、招投标、审计的最重要依据， 平法表示内容丰富，比较理论和抽象。要学好平法知识是一个艰巨过程，也 是建筑工程施工技术、工程监理、工程造价类专业的学生必须学习的重点专 业知识之一。平法已经在社会上全面应用，但平法知识进入课堂的时间还很 短。学生对平法知识了解的还很少，不能够完整的看懂结构施工图，还不能 根据结构施工图进行施工或预算，所以学好平法知识很重要。 平法图集包括“制图规则”和“构造详图”两部分组成，制图规则是设计人 员绘制平法施工图的制图依据，也是施工、造价人员阅读平法施工图的语言。 构造详图是构件标准的构造做法，也是钢筋工程量计算的规则。学习平法要 会系统梳理、要点记忆和前后对照： 1. 系统梳理 平法知识是一个系统体系，这个体系由墙、梁、板、柱、楼梯、基础几大构 件组成，这些构件之间有些明显的关联性和相对独立性，关联性就是要明白 谁是谁的支座：基础梁是柱和墙的支座，柱和墙是梁的支座，梁是板的支座。 柱钢筋贯通，梁进柱（锚固）；梁钢筋贯通，板进梁（锚固）；基础梁主梁 钢筋全部贯通，基础梁次梁钢筋到梁边为止，基础梁必须保持柱位置钢筋的 连通。相对独立性是指在平法结构施工图中，构件自成体系，无其他构件设 计内容。
钢筋平法识图与钢筋算量PPT课件
梁的平法识图与钢筋算量
梁的平法识图
梁的平法图集包括集中标注和原位标 注，集中标注表达梁的通用信息，原 位标注表达梁的详细信息。
梁的钢筋算量
根据平法图集，计算梁的钢筋用量， 包括底筋、面筋、箍筋等，需要考虑 到抗震等级、混凝土强度等因素。板的平法识与钢筋算量板的平法识图
板的平法图集包括板的标准图和板带 图，标准图表达板的通用信息，板带 图表达板的详细信息。
钢筋平法的主要特点是采用标准化的符号和图例，将复杂的结构构件进行拆分， 并标注出各部分所需的钢筋规格、数量、排布方式等信息。
钢筋平法的历史与发展
钢筋平法的起源可以追溯到20世纪80年代，当时为了满足大 规模建筑工程的需要，中国建筑科学研究院与国内主要设计 机构共同研发了一种新型的混凝土结构表示方法。
• 未来，随着建筑工程复杂性的增加，对专业人才的需求也将更加迫切。因此， 需要加强专业人才的培养和培训工作，提高从业人员的专业素质和技术水平。
THANKS.
钢筋平法的基本知识
02
钢筋的种类与规格
热轧光圆钢筋
预应力混凝土用钢绞线
通常用于非预应力混凝土结构，直径 在6-12mm之间。
用于大型预应力混凝土结构，直径在 4-14mm之间。
热轧带肋钢筋
分为HRB335、HRB400和HRB500三 个级别，直径在6-50mm之间，广泛 用于建筑和桥梁工程。
钢筋的符号与表示方法
案例分析的结论与建议
• 不断学习和更新知识是提高钢筋平法识图与钢筋算量能力的关 键。
案例分析的结论与建议
建议
提高对规范和标准的理解 和掌握，确保工作的准确 性和合规性。
加强理论与实践的结合， 多参与实际项目以积累经 验。
平法识图和钢筋计算
1 平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。
1.1平法识图概述1.1.1 平法及其产生1）什么是平法“平法”系指混凝土结构施工图平面整体表示方法，简称平法。
它是我国目前现行的具体工程结构施工图设计的主要方法。
为简化起见下面统以“平法”进行表述。
“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。
2）平法的产生平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。
当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。
3）平法的重要意义和作用（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。
它的推广及应用，具有其重要意义与作用：（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。
这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。
（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。
因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。
16g101平法识图与钢筋计算
16g101平法识图与钢筋计算随着城市化进程的不断加深，建筑行业的需求也随之增加。
在建筑设计和施工中，平法识图与钢筋计算是非常重要的一环。
本文将介绍16g101平法识图与钢筋计算的基本知识，以及如何准确进行计算。
一、平法识图的基本原理和步骤平法识图是指根据建筑平面图进行辅助测量和定位，以便进行后续的施工和设计工作。
以下是进行平法识图的基本步骤：1. 准备工作：获取建筑平面图，并确认该图的比例尺。
同时，准备好测量工具，如直角尺、量角器、测量带等。
2. 确定基点：选择一个合适的基点，通常是建筑平面图上的角点或者其他明显的参照点。
3. 进行水平线测量：利用直角尺等工具，从基点开始，沿着水平方向测量出相应的长度。
根据建筑平面图上的标注，将所测得的长度正确地标记在图上。
4. 进行垂直线测量：利用直角尺等工具，从基点开始，沿着垂直方向测量出相应的长度。
同样，将所测得的长度正确地标记在图上。
5. 进行斜线测量：在需要的地方，进行斜线的测量和标记。
这些斜线通常是根据平面图上的标注和尺寸计算得出的。
通过以上步骤，我们可以准确地进行平法识图，为后续的施工和设计工作提供便利。
二、钢筋计算的基本原理和方法钢筋计算是指根据建筑结构的荷载和设计要求，计算出所需的钢筋数量和规格。
以下是进行钢筋计算的基本原理和方法：1. 确定设计要求：首先需要明确建筑结构的设计要求，包括荷载标准、抗震等级和使用要求等。
2. 计算荷载：根据设计要求和建筑结构的特点，计算出各个构件（如梁、柱、板等）所承受的荷载。
3. 根据构件类型选择计算方法：根据具体构件的类型和构造要求，选择适当的计算方法进行钢筋计算。
例如，对于梁的钢筋计算，可以采用梁的弯矩计算和受压区高度的确定等方法。
4. 进行钢筋布置计算：根据计算结果，确定合适的钢筋布置方式和数量。
在布置钢筋时，需要考虑构件的受力情况、裂缝控制要求等因素。
5. 确定钢筋规格：根据计算结果，确定所需的钢筋规格。
平法识图与钢筋算量基础知识
期末复习 重难点是钢筋量的计算
10 10
10 8 8 8 4 合计：64
五、课程考核方式
1.平时成绩占40%，根据平时的出勤、课堂 常规、课后作业（原则上，不少于五次）、 发言、提问等方面综合评价。 2.该课程是一门自开性质的课程。理论考试 成绩占60%； 3.考试时间：期末 4.考核方式：闭卷 5.考核形式：笔试
高强钢筋的应用，节约了钢筋用量
总体看来，采用HRB400级钢筋代替HRB335级钢筋的节材比率 约为10%，采用HRB500级钢筋代替HRB335级钢筋的节材比率约 为20%，采用HRB500级钢筋代替HRB400级钢筋后钢筋用量减少 也约为10%，即钢筋强度提高一个级别，钢筋用量减少约10%。 案例1：框剪结构商住楼，HRB500与HPB400对比，节约10.6%； 案例2：剪力墙高层住宅，HRB400与HRB335对比，节约10.8%； 案例3：框架大型商场，HRB400与HRB335对比，节约10.4%；
平法：建筑混凝土结构施工图平面整体表示方法的简称。
将结构构件尺寸、配筋(凡是有配筋绝对 是结构施工图)等，按照平面整体表示方法 的制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图（ 什么是构造详图）相配合，构成一套完整 的结构施工图的方法。简化了配筋详图的 绘制。
三、为什么要学习该课程？
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、 剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计， 以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地 下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计
16G101主要修订的内容
1、将400MPa、500MPa级高强热轧带肋钢筋作为纵向受力的主导钢 筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用 400MPa、500MPa级高强钢筋； 2、淘汰直径16mm及以上335MPa级热轧带肋钢筋，保留小直径的 HRB335钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布筋 配筋，还可用于构件的箍筋与构造配筋； 3、用300MPa级光圆钢筋取代235MPa级光圆钢筋，将其规格限于 直径6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件 的构造配筋。对既有结构进行再设计时， 235MPa级光圆钢筋的设 计值仍可按原规范取值； 4、取消HRBF335牌号钢筋；
钢筋平法识图及算量入门

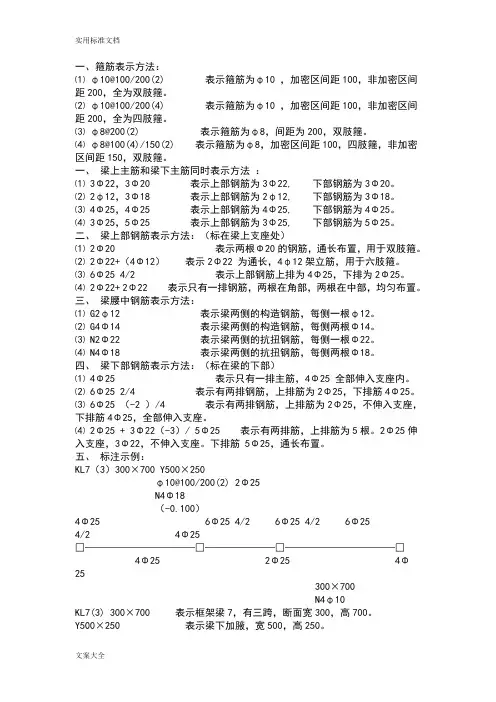

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁构件平法识图-平法识图与钢筋算量 (一)
梁构件平法识图-平法识图与钢筋算量 (一)梁构件平法识图-平法识图与钢筋算量梁是建筑结构中的重要构件之一，其功能是承受水平荷载和垂直荷载，使之沿着轴线传递到支座上。
在设计梁时，需要进行平法识图及钢筋的计算。
一、梁构件平法识图梁构件的平法识图指的是将梁截面按照平面法线分为不同区域，以分析各区域的受力情况，并确定适宜的钢筋布置。
一般而言，梁构件的平法识图按照高度方向分为基底板、梁帽板及倒角板等多个区域。
在梁的平法识图中，首先需要确定的是基底板的宽度。
基底板的宽度一般根据楼板的宽度和梁的跨度来确定。
梁帽板的宽度一般设为梁高的1/4至1/3，而倒角板的宽度则根据需要进行确定。
确定各个区域的宽度后，需要计算各个区域的面积及受力情况。
二、平法识图与钢筋算量在梁构件的平法识图中，每个区域的受力情况不同，因此需要根据受力情况适当地铺设钢筋。
以基底板为例，在其受拉区域应该铺设纵向钢筋，而在受压区域则不需要铺设纵向钢筋。
基底板的横向钢筋一般按照层高和梁跨度系数进行计算。
在进行平法识图与钢筋算量时，需要注意以下几点：1. 梁构件的受力情况是在荷载已知的情况下进行计算的。
因此，在进行平法识图与钢筋算量时，需要先确定荷载情况。
2. 钢筋的种类和规格应该根据设计要求和实际需要进行选择。
3. 在进行铺设钢筋时，需要留出实际施工需要的间隔距离和重叠长度。
综上所述，梁构件的平法识图及钢筋算量是梁设计过程中的关键步骤。
只有进行合理的平法识图和算量，才能保证梁能够承受设计荷载并保持结构安全稳定。
平法识图与钢筋算量第一章
平法简介
• (１２)当选用 ATa、ATb、ATc、CTa或 CTb型楼梯时, 设计者应根
据具体工程情况给出楼梯的抗震等级.当选用 ATa、ATb、CTa或
CTb型楼梯时,可选用图集中滑动支座的做法. 当采用与１６G１０１
－２图集不同的构造做法时,由设计者另行处理.
• (１３)１６G１０１－２图集不包括楼梯与栏杆连接的预埋件详图, 设
上一页 下一页
返回
第一节
平法简介
• 二、 平法图集与其他图集的区别
• 传统意义上的标准图集,都是“构件类”标准图集, 例如, 预制混凝土
板图集、预制混凝土拱形屋架图集等,该类图集对每一个具体的构件,
除标明了其工程的做法外, 还给出了明确的工程量,如混凝土体积、各
种钢筋的用量及预埋铁件的用量等.
• 平法的实质是将结构设计师的创造性劳动与重复性劳动区分开来. 一
方面, 将结构设计中的重复性部分,做成标准化的节点构造; 另一方面,
将结构设计中的创造性部分, 使用标准化的设计表示法———“平法”
来进行设计,从而达到简化设计的目的. 所以, 每一本平法标准图集,一
半的篇幅是平法的标准设计规则,另一半的篇幅是标准节点构造详图.
上一页 下一页
返回
第一节
平法简介
• 使用平法绘制施工图后,尽管结构设计工作得到了简化, 图纸大大减少,
返回
第一节
平法简介
• (２)国家建筑标准设计图集１２G９０１—１:«混凝土结构施工钢筋
排布规则与构造详图(现浇混凝土框架、剪力墙、梁、板)».此图集是
对 G１０１－１ 图集构造内容在施工时钢筋排布构造的深化设计.其
适用于一般非抗震设计和抗震烈度为６、７、８、９ 度地区的现浇
精品课件-平法识图与钢筋算量(蔡跃东-第一章
6
钢筋的加工成型与算量工作需要与设计图纸和标准图集 相结合，因此，看懂图纸成为先决条件，混凝土结构施工图 平面整体表示方法(以下简称平法，在实际工程中常指平法图 集)作为看懂图纸的基础，必须熟练掌握。在工程实践中，结 构施工图主要表示构件截面尺寸大小及钢筋用量(数量)，而 有关钢筋的构造做法，如钢筋锚固、截断位置、连接位置等， 则要按平法之规定。因此，要全面、正确地理解图纸并付诸 实践，必须把图纸和平法很好地结合。数字看图纸，构造看 平法，两者缺一不可。
(3) 《国家建筑标准设计图集12G901-3：混凝土结构施 工钢筋排布规则与构造详图(独立基础、条形基础、筏形基础、 桩基承台)》。
项目1 平法识图与钢筋算量基础知识
23
此图集是对11G101-3钢筋排布的细化和延伸，配合11G101-3 解决施工中独立基础、条形基础、筏形基础及桩基承台的钢 筋翻样计算和现场安装绑扎，从而实现设计构造和施工建造 的有机结合，为施工人员进行钢筋排布和下料提供技术依据。
项目1 平法识图与钢筋算量基础知识
15
图1-2 传统梁结构施工图
项目1 平法识图与钢筋算量基础知识
16
(5) 改变用人结构。平法促进人才分布格局的改变，影 响了建筑结构领域的人才结构。设计单位对工民建专业大学 毕业生的需求量已经明显减少，为施工单位招聘结构人才留 出了相当大的空间，大量工民建专业毕业生到施工部门择业 渐成普遍现象，使人才流向发生了比较明显的转变，人才分 布趋向合理。随着时间的推移，高校培养的大批土建高级技 术人才必将对施工建设领域的科技进步产生积极作用。
(5) 当标准构造详图有多种可选择的构造做法时，应写 明在何部位选用何种构造做法。当未写明时，则表示设计人 员自动授权施工人员可以任选一种构造做法进行施工。例如： 框架顶层端节点配筋构造、复合箍中拉筋弯钩做法、无支撑 板端部封边构造等。
钢筋：平法识图与钢筋计算-PPT
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
加密区为200，肢数为2； ❖ 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根一级、直
径是10的腰筋； ❖ （4 Φ 12）表示4根一级、直径是12的架立筋； ❖ （-0.100）表示梁顶标高；
原位标注：
❖ 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2根直径是22 的。
第一部分 钢筋专业知识
❖ 第一单元 基本知识 及相关概念 ❖ 第二单元 平法识图（03G101） ❖ 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马 字母，读一、二、三、四）。表示符号：
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
墙端为端柱 墙端为暗柱
基础层 中间层
顶层
箍筋 纵筋
外侧钢筋连续通过 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身
❖ 长度：
墙端为暗柱时：
❖ 外侧钢筋连续通过
外侧钢筋＝墙长-2*保护层 内侧钢筋＝墙长-2*保护层+弯折
项目1 平法识图与钢筋计算基础知识
1.2.1 钢筋及钢筋计算
1.2.1 钢筋及钢筋计算
2 钢筋计算
钢筋计算即“钢筋工程量”的计算，它是预算人员和审计人员所需要 掌握的基本技能，在套定额时是以钢筋质量（ｔ或ｋｇ）作为钢筋工程量 的计量单位用公式则表示为
钢筋的总质量＝单根钢筋长度×总根数×单位长度理论质量／1000 单根钢筋长度＝净长度＋锚固长度＋连接长度＋弯钩长度 表1-4所示为钢筋的公称直径、公称截面面积及理论质量，括号内为预应力 螺纹钢筋的数值。
1.2.4 受拉钢筋锚固长度
1 纵向受拉钢筋非抗震锚固长度
《混凝土结构设计规范》（GB50010-2010）规定，当充分利用钢筋抗拉 强度时，受拉钢筋的锚固长度应符合下列要求：
1.2.4 受拉钢筋锚固长度
2 纵向受拉钢筋抗震锚固长度
纵向受拉钢筋的抗震锚固长度应满足相应的构造要求。抗震设计要求 “强锚固”，即在地震作用时，钢筋锚固应高于非抗震设计。
2 平法的作用
平法是我国目前现行的具体工程结构施工图设计的主要方法。 建筑图纸分为建筑施工图和结构施工图两大部分。自从实行了平法 设计，结构施工图的数量大大减少了，一个工程的图纸由过去的百十来张 变成了二三十张，不但画图的工作量减少了，而且结构设计的后期计算， 如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等也被免去了，这 使得结构设计减少了大量枯燥无味的工作，极大地解放了结构设计师的生 产力，加快了结构设计的步伐。由于使用了平法这一标准的设计方法来规 范设计师的行为，在一定程度上提高了结构设计的质量。
1.2.4 受拉钢筋锚固长度
1.2.5 钢筋连接
1
绑扎搭接
纵向受力钢筋的绑扎搭接是钢筋连接最常见的方式之一，具有施工操
作简单的优点，但连接强度较低，不适合大直径钢筋（受拉钢筋d≥25ｍｍ
《平法识图与钢筋算量》课件
热轧
细晶粒
HRBF400
钢筋
屈服强度标准值为400MPa
01 平法识图与钢筋算量基础知识
常见热轧带肋钢筋的符号和直径
01 平法识图与钢筋算量基础知识
混凝土钢筋结构钢筋选用规定——《混凝土结构设计规范》GB50010-2010（2015版）
（1）纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HPB300、
架立筋钢筋构造三维图
02 梁平法识图与钢筋算量
6.侧部钢筋构造——侧部构造纵筋的锚固
搭接和锚固长度
可取15d，d为侧
部钢筋直径。
侧部构造纵筋的锚固
02 梁平法识图与钢筋算量
6.侧部钢筋构造——侧部受扭纵筋的搭接
抗震搭接长度取值为 ，位置在梁中部 /3范围内。其
抗震锚固长度为 ，锚固方式同框架梁下部或上部纵筋。
30
40
小于表中数据的1.4倍；二、三类环境中，应
三b
40
50
采取专门的有效措施。
（1）构件中受力钢筋的保护层厚度不应小于
（3）混凝土强度不大于C25时，表中保护层
厚度数值应增加5mm。
（4）基础底面钢筋的保护层厚度，有混凝土
垫层时应从垫层顶面算起，且不应小于40mm。
01 平法识图与钢筋算量基础知识
2.混凝土结构的环境类别
环境类别
条 件
一
室内干燥环境；
无侵蚀性静水浸没环境
二a
室内潮湿环境；
非严寒和非寒冷地区的露天环境；
非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境；
严寒和寒冷地区的冷冻线以下与无侵蚀性的水或土壤直接接触的环境
平法识图与钢筋计算
2023-10-30•介绍•平法识图基础知识•钢筋计算基本原理目录•具体构件的平法识图与钢筋计算•平法识图与钢筋计算的实例分析•总结与展望01介绍平法识图是学习建筑工程过程中必须掌握的一种识图技能，用于正确理解和解读建筑结构图纸。
钢筋计算是建筑工程中必不可少的一项技能，用于精确计算钢筋的长度、数量和布置位置。
什么是平法识图与钢筋计算掌握平法识图技能可以帮助技术人员更好地理解设计意图，提高施工质量和效率。
掌握钢筋计算技能可以确保建筑工程的安全性和经济性，避免因钢筋用量不足或过量而引起的质量问题和成本浪费。
为什么学习平法识图与钢筋计算如何学习平法识图与钢筋计算学习平法识图需要从基本的建筑结构图纸开始，了解各个符号、标注和构件的含义。
学习钢筋计算需要从了解钢筋的种类、规格和性能开始，掌握基本的计算方法和公式。
通过参加培训课程、阅读相关书籍和实践操作可以更快地掌握平法识图与钢筋计算技能。
02平法识图基础知识平法识图的基本概念平法识图是一种通过平面图纸进行结构构件的表示方法。
平法识图的核心是运用平法的图示方法，将结构构件的形状、尺寸、钢筋等要素表达出来。
平法识图对于理解和设计建筑结构具有重要意义。
平法识图的图示方法投影法是最常用的方法，它通过正投影将建筑物的轮廓和内部结构投影到平面上。
剖面法和断面法则是通过将建筑物切开或断开，来展示其内部的结构和构件。
平法识图的图示方法包括投影法、剖面法、断面法等多种方法。
平法识图的图例和符号是用来表示各种结构构件、材料和连接方法的。
不同的图例和符号代表不同的结构构件和材料，如梁、板、柱、钢筋等。
了解和掌握这些图例和符号是进行平法识图的基础。
平法识图的图例及符号说明03钢筋计算基本原理钢筋计算的概念钢筋计算是通过力学计算和数学方法，确定钢筋混凝土结构中钢筋的规格、数量、位置和布置方式的过程。
钢筋计算的意义通过精确的钢筋计算，能够确保混凝土结构在承受荷载和传递力的过程中具有足够的强度、刚度和稳定性，保障结构的安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
21
目前出版的与11G101平法图集配套使用的系列图集主 要有：
(1) 《国家建筑标准设计图集12G901-1：混凝土结构施 工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、梁、 板)》。此图集是对11G101-1钢筋排布的细化和延伸，配合 11G101-1解决施工中现浇混凝土框架、剪力墙、梁、板的 筋翻样计算和现场安装绑扎，从而实现设计构造和施工建 造的有机结合，为施工人员进行钢筋排布和下料提供技术 依据。
项目1 平法识图与钢筋算量基础知识
30
(12) 当具体工程中有特殊要求时，应在施工图中另加 说明。
(13) 对钢筋的混凝土保护层厚度、钢筋搭接和锚固长 度，除在结构施工图中另有注明外，均需按本图集标准构 造详图中的有关构造规定执行。
项目1 平法识图与钢筋算量基础知识
13
此外，对实现专门化节点构造的研究、设计和施工，提出 了更高的要求。
(3) 低能耗。平法大幅度地降低设计成本及设计消耗， 节约了自然资源。平法施工图是有序化定量化的设计图纸， 与其配套使用的标准设计图集可以重复使用，与传统方法 相比图纸量减少70%左右，综合设计工日减少2/3以上，节 约了人力资源与自然资源。
项目1 平法识图与钢筋算量基础知识
1
项目1 平法识图与钢筋算量基 础知识
➢任务1.1 平法基础知识 ➢任务1.2 钢筋算量及相关结构构造知识 ➢本章小结
项目1 平法识图与钢筋算量基础知识
2
【学习目标】 知识目标： (1) 熟悉钢筋混凝土结构施工图平面整体表示方法(简 称平法)的概念。 (2) 熟悉平法施工图识图的一般原则，了解平法的制图 规则。 (3) 了解钢筋算量的意义。 (4) 掌握钢筋算量的基本流程。
项目1 平法识图与钢筋算量基础知识
19
(3) 《国家建筑标准设计图集11G101-3：混凝土结构施 工图平面整体表示方法制图规则和构造详图(独立基础、条 形基础、筏形基础及桩基承台)》。
(4) 《国家建筑标准设计图集11G 329-1：建筑物抗震 构造详图(多层和高层钢筋混凝土房屋)》。
(5) 《国家建筑标准设计图集11G 329-2：建筑物抗震 构造详图(多层砌体房屋和底部框架砌体房屋)》。
虽然平法设计的规律性给从事设计和施工的人员带来 了便利，但是对施工管理、监理造价等有关人员的识图有 了新要求。
项目1 平法识图与钢筋算量基础知识
26
1.1.5 平法结构施工图上应注明的事项 平法结构施工图上应注明的事项有： (1) 注明所选用平法标准图的图集号(如11G101-1)，以
免图集升级改版后在施工中用错版本。 (2) 写明混凝土结构的设计使用年限。 (3) 抗震设计时，应写明抗震设防烈度及抗震等级，以
项目1 平法识图与钢筋算量基础知识
3
能力目标： (1) 具备区别平法施工图与传统结构施工图的能力。 (2) 具备理解钢筋算量基础知识和基本流程的能力。 (3) 具备查找平法相关资料的能力。
项目1 平法识图与钢筋算量基础知识
4
项目1 平法识图与钢筋算量基础知识
5
项目1 平法识图与钢筋算量基础知识
项目1 平法识图与钢筋算量基础知识
14
(4) 高效率。平法可以大幅度提高设计效率，能快速解 放生产力，迅速缓解基本建设高峰时期结构设计人员紧缺 的局面。在推广平法比较早的建筑设计院，结构设计人员 的数量已经低于建筑设计人员，有些设计院结构设计人员 仅为建筑设计人员的1/2～1/4，结构设计周期明显缩短，结 构设计人员的工作强度已显著降低。
项目1 平法识图与钢筋算量基础知识
17
(6) 促进人才竞争。平法促进设计院内的人才竞争，促 进结构设计水平的提高。设计单位对年度毕业生的需求量 有限，自然形成了人才的就业竞争，使比较优秀的专业人 才有更多机会进入设计单位，长此以往，可有效提高结构 设计队伍的整体素质。
项目1 平法识图与钢筋算量基础知识
(3) 《国家建筑标准设计图集12G901-3：混凝土结构施 工钢筋排布规则与构造详图(独立基础、条形基础、筏形基 础、桩基承台)》。
项目1 平法识图与钢筋算量基础知识
23
此图集是对11G101-3钢筋排布的细化和延伸，配合11G1013解决施工中独立基础、条形基础、筏形基础及桩基承台的 钢筋翻样计算和现场安装绑扎，从而实现设计构造和施工 建造的有机结合，为施工人员进行钢筋排布和下料提供技 术依据。
18
1.1.3 平法标准设计系列国标图集简介 目前已出版发行的常用平法标准设计系列国标图集主
要有： (1) 《国家建筑标准设计图集11G101-1：混凝土结构施
工图平面整体表示方法制图规则和构造详图(现浇混凝土框 架、剪力墙、梁、板)》。
(2) 《国家建筑标准设计图集11G101-2：混凝土结构施 工图平面整体表示方法制图规则和构造详图(现浇混凝土板 式楼梯)》。
(6) 写明柱(包括墙柱)纵筋、墙身分布筋、梁上部贯通 筋等在具体工程中需接长时所采用的连接形式及有关要求。 必要时，应注明对接头的性能要求。例如，轴心受拉及小 偏心受拉构件的纵向受力钢筋不得采用绑扎搭接，设计者 应在平法施工图中注明其所在层数及平面位置。
项目1 平法识图与钢筋算量基础知识
29
(7) 写明结构不同部位所处的环境类别。 (8) 注明上部结构的嵌固部位的位置。 (9) 设置后浇带时，注明后浇带的位置、浇筑时间和后 浇混凝土的强度等级以及其他特殊要求。 (10) 当柱、墙或梁与填充墙需要拉结时，其构造详图 应由设计者根据墙体材料和规范要求，选用相关国家建筑 标准设计图集或自行绘制。 (11) 当具体工程需要对本图集的标准构造详图做局部 变更时，应注明变更的具体内容。
项目1 平法识图与钢筋算量基础知识
20
(6) 《国家建筑标准设计图集11G 329-3：建筑物抗震 构造详图(单层工业厂房)》。
(7) 《国家建筑标准设计图集11G902-1：G101系列图 集常用构造三维节点详图(框架结构、剪力墙结构、框架— 剪力墙结构)》。
项目1 平法识图与钢筋算量基础知识
(5) 当标准构造详图有多种可选择的构造做法时，应写 明在何部位选用何种构造做法。当未写明时，则表示设计 人员自动授权施工人员可以任选一种构造做法进行施工。 例如：框架顶层端节点配筋构造、复合箍中拉筋弯钩做法、 无支撑板端部封边构造等。
项目1 平法识图与钢筋算量基础知识
28
某些节点要求设计者必须写明在何部位选用何种构造 做法，例如：非框架梁(板)上部纵向钢筋在端支座的锚固 (需注明“设计按铰接”或“充分利用钢筋的抗拉强度 时”)，地下室外墙与顶板的链接，剪力墙上柱QZ纵筋构 造方式等，以及剪力墙水平钢筋是否计入约束边缘构件体 积配箍率计算等。
当然，11G101系列图集和11G329以及12G901系列图集 节点构造基本一致。但由于目前我国结构设计主要遵循的 是平法制图规则，也就是说，平法制图规则和构造比起来， 平法制图规则是第一位的。所以结构“1字头”图集是制图 规则和设计深度的主要参照标准。基于此，本书主要以 11G101和12G901系列图集(如图1-3所示)为依据进行讲解。
明确选用相应抗震等级的标准构造详图；非抗震设计时， 也应注明，以明确选用非抗震的标准构造详图。
项目1 平法识图与钢筋算量基础知识
27
(4) 写明各类构件在不同部位所选用的混凝土的强度等 级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度 及最小搭接长度等。当采用机械锚固形式时，设计者应指 定机械锚固的具体形式、必要的构件尺寸及质量要求。
项目1 平法识图与钢筋算量基础知识
12
平法能适应业主分阶段分层提图施工的要求，亦可适应在 主体结构开始施工后进行大幅度调整的特殊情况。平法分 结构层设计的图纸与水平逐层施工的顺序完全一致，对标 准层可实现单张图纸施工，施工技术人员对结构比较容易 形成整体概念，有利于管理施工质量。
(2) 易操作。平法采用标准化的构造详图，形象、直观， 施工易懂、易操作；标准构造详图可集国内较成熟、可靠 的常规节点构造之大成，经分类归纳后编制成国家建筑标 准设计图集供设计选用，可避免构造做法反复抄袭及设计 失误，保证节点构造在设计与施工两个方面均达到高质量。
项目1 平法识图与钢筋算量基础知识
8
平法的创始人是山东大学的陈青来教授。平法实现了 结构领域标准构造设计的集成化，被称为建筑结构领域的 成功之作，是原国家科委列为国家级推广的重点科研成果， 也是对我国混凝土结构施工图设计表示方法的重大改革。
项目1 平法识图与钢筋算量基础知识
9
1.1.2 平法施工图的优点 1. 平法施工图与传统结构施工图的比较 图1-1所示梁平法结构施工图，是采用平面注写方式绘
制的单根梁，用于对比按传统表示方法表示的图1-2(图中 钢筋构造做法与尺寸是按平法要求确定的，在以后框架梁 章节中有叙述)。当采用平面注写方式表达时，不需绘制梁 截面配筋图。
项目1 平法识图与钢筋算量基础知识
10
图1-1 梁平法结构施工图
项目1 平法识图与钢筋算量基础知识
11
2. 平法的六大优点 1995年7月26日，由原建设部组织的“‘建筑结构施工 图平面整体设计方法’科研成果鉴定”在北京举行。会上， 我国结构工程界的众多知名专家一致认同平法的六大优点， 这六大优点是： (1) 够简单。平法采用标准化的设计制图规则，结构施 工图表示数字化、符号化，单张图纸的信息量较大并且集 中；构件分类明确，层次清晰，表达准确，设计速度快， 效率成倍提高；平法使设计者易掌握全局，易进行平衡调 整，易修改，易校审，改图可不牵连其他构件，易控制设 计质量；
项目1 平法识图与钢筋算量基础知识
7
1.1.1 平法的概念 所谓平法就是把结构构件尺寸和钢筋等，按照平面整
体表示方法的制图规则，整体直接表达在各类构件的结构 平面布置图上，再与标准构造详图相配合，构成一套完整 的结构施工图的方法。平法改变了传统结构施工图中从平 面布置图中索引，再逐个绘制配筋详图的繁琐方法，减小 了设计人员的工作量，同时也减少了传统结构施工图中 “错、漏、碰、缺”的质量通病。
