第六讲3.1-3.3进气道
发动机部件-进气道
发动机部件.进气道1.简介进气道是发动机中的重要部件之一，其主要功能是引入空气与燃油混合供给发动机燃烧，以产生动力。
2.进气道分类2.1 直喷进气道直喷进气道采用喷油器将燃油直接喷射到缸内，实现汽油直接喷射燃烧的技术，提高了燃烧效率和动力性能。
2.2 间接喷射进气道间接喷射进气道使用喷油嘴将燃油喷入进气道，然后与空气混合进入缸内燃烧。
2.3 进气道布局进气道的布局可以分为直列布局、V形布局和W形布局等多种形式，根据发动机设计和性能需求进行选择。
3.进气道构成3.1 进气管进气管连接发动机与进气滤清器，通过管道将空气引入发动机供给燃烧。
3.2 进气滤清器进气滤清器用于过滤空气中的颗粒物和污染物，保持进气道的清洁，并延长发动机寿命。
3.3 进气歧管进气歧管将进气管中的空气分流到不同的气缸，保证每个气缸能够得到充分的进气，并平衡气缸间的压力。
3.4 进气阀门进气阀门用于控制空气的流量和进入缸内的时间，确保正確的燃烧条件和发动机功率输出。
4.进气道管理系统4.1 进气门控制系统进气门控制系统通过调节进气阀门的开闭时间和幅度，实现进气量的控制和气缸充填的优化，提高燃烧效率。
4.2 进气压力调节器进气压力调节器用于调节进气管中的空气压力，以保证空燃比的稳定。
5.附件本文档附带以下附件：●进气道示意图●进气道布局图●进气道构成部件清单●进气道管理系统结构图6.法律名词及注释●进气道：指引入空气与燃油混合供给发动机燃烧的管道系统。
●直喷进气道：采用喷油器将燃油直接喷射到缸内的进气道。
●间接喷射进气道：使用喷油嘴将燃油喷入进气道，然后与空气混合进入缸内燃烧的进气道。
●进气管：连接发动机与进气滤清器的管道，将空气引入发动机供给燃烧。
●进气滤清器：用于过滤空气中的颗粒物和污染物的装置，用于保持进气道的清洁和延长发动机寿命。
●进气歧管：将进气管中的空气分流到不同的气缸并平衡气缸间的压力的部件。
●进气阀门：用于控制空气流量和进入缸内时间的阀门，以确保正常燃烧条件和发动机功率输出。
涡轮发动机结构之进气道—进气道的功用和分类
超音速进气道
小 结 进气道的功用和类型
B737飞机装备的进气道
一 进气道功用 • 进气道可位于飞机头部、飞机两侧或机翼下方
F22飞机装备的进气道
歼7飞机装备的进气道
一 进气道功用
进气道
功 用 ① 以尽可能小的流动损失，为发动机供应 适量的 空气
一 进气道功用
气流在进气道内减速
进气道进口马赫数
<
进气道出口马赫数（即 发动机进口速度）
一 进气道功用
V
P
0截面
1截面
当压气机进口处的气流马赫数小于飞行马赫数时, 通过冲压压缩，提高空气的压力
一 进气道功用
功 用 ①以尽可能小的流动损失，为发动机供应适量的空气 ②高速飞行时，完成气流的冲压压缩
一
进气道功用
二
进气道的分类
二 进气道类型
进气道
亚
超
音
音
速
速
进
进
气
气
道
道
二 进气道类型 亚音速进气道
进气道的功用
01 在各种状态下, 将足够量的空气, 以最小的流动损失,
顺利地引入压气机并在压气机进口形成均匀的 流场以避免压气机叶片的振动和压气机失速;
02 当压气机进口处的气流马赫数小于飞行马赫数时,
通过冲压压缩空气, 提高空气的压力。
冲压压缩的作用
➢ 冲压作用（进气道的功能） 当压气机进口处的气流马赫数小于飞行马赫数时, 通过冲压压缩空气, 提高空气的压力。
内压式 外压式 混合式
进气道的功用和分类
回顾：涡轮喷气发动机基本组成
进气道
进气道
压气机
燃烧室
涡轮 喷管
目标

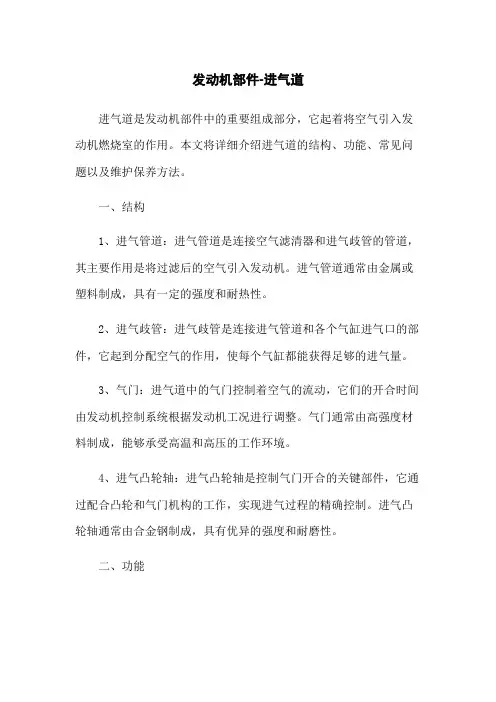

发动机部件-进气道
发动机部件-进气道进气道是发动机部件中的重要组成部分，它起着将空气引入发动机燃烧室的作用。
本文将详细介绍进气道的结构、功能、常见问题以及维护保养方法。
一、结构1、进气管道：进气管道是连接空气滤清器和进气歧管的管道，其主要作用是将过滤后的空气引入发动机。
进气管道通常由金属或塑料制成，具有一定的强度和耐热性。
2、进气歧管：进气歧管是连接进气管道和各个气缸进气口的部件，它起到分配空气的作用，使每个气缸都能获得足够的进气量。
3、气门：进气道中的气门控制着空气的流动，它们的开合时间由发动机控制系统根据发动机工况进行调整。
气门通常由高强度材料制成，能够承受高温和高压的工作环境。
4、进气凸轮轴：进气凸轮轴是控制气门开合的关键部件，它通过配合凸轮和气门机构的工作，实现进气过程的精确控制。
进气凸轮轴通常由合金钢制成，具有优异的强度和耐磨性。
二、功能1、引入空气：进气道的主要功能是引入充足的空气供给发动机燃烧所需。
通过精确控制进气量，可以提高发动机的动力输出和燃烧效率。
2、分配空气：进气歧管的设计使空气可以均匀分配给各个气缸，确保每个气缸的燃烧状态一致，提高发动机的运行平稳性。
3、调整进气时间：进气凸轮轴的控制能够实现不同工况下的进气时间调整，使发动机在不同转速和负荷条件下都能获得最佳的进气效果。
三、常见问题及解决方法1、进气泄漏：进气泄漏会导致发动机运行不稳定或失去动力，可能的原因包括密封件老化、破裂或松动。
解决方法是检查和更换受损的密封件，确保进气系统的密封性。
2、进气道堵塞：进气道中的积碳和污垢会导致空气流动受阻，影响发动机的正常工作。
清洁进气道可以使用专业的清洁剂或拆卸部件进行清洁。
3、气门漏气：气门漏气会导致燃烧室压力不稳定，影响发动机的燃烧效率。
解决方法是检查并更换受损的气门密封圈或气门芯片。
四、维护保养方法1、定期更换空气滤清器：空气滤清器的定期更换可以有效阻止杂质进入发动机，保证空气的清洁度。
2、定期清洁进气道：定期清洁进气道可以防止进气道积碳和污垢的堆积，保持空气流通畅。
31-直升机进气道参数的试验分析(1室 刘洐涛)-(7)
第二十六届（2010）全国直升机年会论文直升机进气道参数的试验分析刘衍涛严军陈雪松（中国直升机设计研究所，景德镇，333001）摘要：针对机身前进气、带集气室进气道，采用试验的方法，通过总压恢复系数和DC60分析在不同来流速度和不同机身攻角状态下各部件对进气道性能的影响,并模拟了进气网罩结冰对进气道性能的影响。
结果表明，当来流速度或进气流量增加的时候，总压恢复系数下降，进气畸变减小；偏流片和进气网罩均使进气畸变减小；附面层泄流槽在前飞时能使进气畸变明显减小；进气网罩堵塞使总压恢复系数下降，同时进气畸变减小。
通过结果分析，得出了进气道优化设计的建议。
关键词：直升机，进气道，集气室，总压恢复，畸变1 引言发动机是直升机的重要部件之一，其功重比直接影响到直升机的性能，并成为直升机分代的重要指标之一。
进气道与发动机之间存在着强烈的交互作用，发动机进气的总压恢复系数与畸变都直接影响到发动机的输出功率与工作稳定性；而发动机工作状态的变化以及压气机的失速与喘振也必然影响到进气道的工作，进而影响到整个动力系统的稳定性和综合性能。
由于直升机采用带前输出轴涡轴发动机，输出轴穿过进气道的设计必然会造成进气道内气流分离加剧，引发出口气流畸变大的问题。
机身前进气，带集气室的进气道设计绕过了输出轴，解决了输出轴穿过进气道的问题，同时也带来了进气通道长，进气转角大的问题。
文献[1]对Dauphin系列的直升机进气道在悬停、前飞状态下进行了实验研究。
结果表明，在高速前飞状态下存在气流分离，且进气畸变较为严重，流动阻力较大，表明了进气畸变对直升机性能的重要性。
国内的进气道研究仅限于机身侧面进气，带前输出轴的进气道研究[3]。
文中通过不同来流速度、不同机身姿态角、不同部件构型以及冰雪天气对机身前进气，带集气室进气道进气性能进行了系统、全面的研究，在国内尚属首次。
通过本次研究，不仅成功地为某型机选定了进气道方案，通过进气道各方案的对比分析，还得出了一系列有意义的结论，对直升机进气道设计与优化具有指导意义。
飞机的进气道
P DFmy URL.c o m
在收缩段内不断减速到喉部恰为音速，在扩散段内继续减到低亚音速。内压式进气道效率高、阻力小，但非设计状态性能不好，起动困难，在飞机上 未见采用。混合式进气道：是内外压式的折衷。
对于超音速飞机而言，本身其飞行马赫数变化范围较宽，对于进气道就要求在较宽的范围内高效的减速增压；而且，由于超音速飞行，进口前 气流不能自动地适应发动机所需而引入适当的流量，容易发生溢流。所以随着速度提高，飞机进气道也发生了很大的变化，结构上朝着更加复杂化 发展，这也是性能和速度提高后确保发动机工作稳定的先决条件。飞机进气口大小是不变的，而高速和低速飞行时发动机对空气量的需求却不一样， 尤其超音速飞行时，进入进气道的空气量超过了发动机的实际需求，如果不将其排除则会导致额外的阻力，所以，超音速进气道都设有旁路系统，空 气超过发动机需求时，则开启旁路系统，将多余的空气排放出去。圆形或半圆形的进气道有个中心锥，它一是用来调节进气量，还有一个重要的作用 是调节激波的位置，超音速进气道与亚音速进气道在外形上的的主要区别就是是否有中心锥和压缩斜板，中心锥可以看到，而压缩板有的在进气道 内部。
P DFmy URL.c o m
内部则没有压缩斜板，外压式进气道的超音速减速过程在进口外实现，附面层隔板还可以提高总压恢复。
随着战斗机性能不断提高，其对进气要求也越来越严格，三维轴对称进气道在某方面存在着一些不足，无法满足现代飞机高机动性的飞行要求， 第一、它速度调节范围小。由于三维轴对称进气道是利用中心锥在轴上前后移动来调节进气的，因此，调节范围小，若改变中心锥截面积的调节方法 ，则构造复杂，黑鸟的解决方式是混压式进气道；第二、它抗进气畸变的能力弱。正常飞行时，进气均匀，畸变小，但作高机动飞行时，迎角和侧滑 角动作都会破坏气流的对称性，使进气道效率降低；第三、如果进气口安置在头部，则不利于电子设备的这安装，其进气通道也太长，能量损失较多 ，空间浪费严重，机头进气方式基本上已不再使用。
内燃机术语
往复活塞式内燃机术语2 分类术语2．1 按着火方式分类2．1．1 压燃式内燃机compression ignition engine2．1．2 点燃式内燃机spark ignition engine2．2 按使用燃料种类分类2．2．1 汽油机gasoline engine (petrol engine)2．2．2 柴油机 diesel engine2．2．3 气体燃料内燃机 gas-fuel engine2．2．4 煤气机 gas engine2．2．5 液化石油气内燃机 liquefied-petroleum-gas engine2．2．6 柴油煤气机 diesel—gas engine2．2．7 多种燃料内燃机 multifuel engine2．3按冷却方式分类2．3．1 水冷式内燃机 water-cooled engine2．3．2 风冷式内燃机 air-cooled engine2．3．3 油冷式内燃机 oil-cooled engine2．4 按进气状态分类2．4．1 非增压内燃机naturally aspirated engine (non-supercharged engine) 2．4．2 增压内燃机 supercharged engine2．5 按燃料供给方式分类2．5．1 化油器式内燃机 carburetter engine2．5．2 汽油喷射式内燃机 gasoline-injection engine2．5．3 直接喷射式柴油机 direct injection engine2．5．4 间接喷射式柴油机 indirect-injection engine2．6 按冲程数分类2．6．1 二冲程内燃机 two-stroke engine2．6．2 四冲程内燃机 four-stroke engine2．7 按活塞与连杆连接方式分类2．7．1 筒形活塞柴油机 trunk-piston engine2．7．2 十字头式柴油机 crosshead engine2．8 按速度分类2．8．1 低速柴油机 low-speed diesel engine2．8．2 中速柴油机 medium-speed diesel engine2．8．3 高速柴油机 high—speed diesel engine2．9 按气缸数及布置分类2．9．1 单缸内燃机 single—cylinder engine2．9．2 多缸内燃机 multi-cylinder engine2．9．3 对动活塞式内燃机 opposed-piston engine2．9．4 对置气缸式内燃机 opposed—cylinder engine2．9．5 立式内燃机 vertical engine2．9．6 斜置式内燃机 inclined engine2．9．7 卧式内燃机 horizontal engine2．9．8 直列式内燃机 in-1ine engine2．9．9 V形内燃机 Vee-engine2．9．10 W形内燃机 W-engine2．9．11 星形内燃机 radial engine2．10 按用途分类2．10．1 固定式内燃机 stationary engine2．10．2 移动式内燃机 portable engine2．10．3 船用内燃机 marine engine2．10．3．1 主机main engine2．10．3．2 辅机 subsidiary engine2．10．4 舷外挂机 outboard engine2．10．5 发电用内燃机genset engine (generating set engine，dynamo engine) 2．10．6 农用内燃机 agricultural engine2．10．7 拖拉机用内燃机 tractor engine2．10．8 机车用内燃机railway engine(rail traction engine)2．10．9 汽车用内燃机 automobile engine2．10．10 工程机械用内燃机 constructional equipment engine2．10．11 坦克用内燃机 tank engine2．10．12 摩托车用内燃饥 motorcycle engine2．10．13 航模内燃饥 model airplane engine3 工作过程术语3．1 一般概念3．1．1 工作过程 working process3．1．2 工作循环 working cycle3．1．3 热力循环 thermodynamic cycle3．1．4 工质 working medium3．1．5 充量 charge3．1．6 理想循环 ideal cycle3．1．7 定压循环 constant pressure cycle3．1．8 定容循环 constant volume cycle3．1．9 混合循环 mixed cycle3．1．10 实际循环 practical cycle3．1．11 四冲程循环 four-stroke cycle3．1．12 二冲程循环 two-stroke cycle3．1．13 进气行程 suction stroke3．1．14 压缩行程 compression stroke3．1．15 膨胀行程 expansion stroke3．1．16 排气行程 exhaust stroke3．1．17 换气—压缩行程 exchange-compression stroke3．1．18 膨胀—换气行程 expansion—exchange stroke3．1．19 发火次序 firing order3．1．20 定时(正时) timing3．2 结构参数3．2．1 气缸直径d cylinder bore …………………(D)3．2．2 止点 DC dead centre3．2．3 上止点 TDC top dead centre3．2．4 下止点 BDC bottom dead centre3．2．5 活塞行程 S piston stroke3．2．6 行程缸径比 S ／d stroke-bore ratio3．2．7 气缸数 i number of cylinders3．2．8 活塞面积A piston area ……………….()p F 3．2．9 连杆长度 connecting rod length3．2．10 曲柄半径 crank radius3．2．11 曲柄连杆比 λ crank radius-connecting rod length ratio3．2．12 气缸容积 workingmedium volume c V 3．2．13 气缸工作容积(活塞排量) piston swept volume …………….(V )s V h 3．2．14 气缸有效工作容积 effective piston swept volume3．2．15 气缸余隙容积（燃烧室总容积、压缩室容积）V cylinder clearance volumecc 3．2．16 气缸最大容积 V maximum cylinder volume ……….（V ）t a 3．2．17 气缸有效容积 V effective cylinder volumete 3．2．18 内燃机排量 V engine swept volume ．st 3．2．19 内燃机气缸总容积 engine cylinder volumett V 3．2．20 余隙高度(顶隙) top clearance3．2．21 喷嘴端伸出量 injector protrusion3．3 进气过程3．3．1 进气过程intake process3．3．2 进气温度 intake temperature ………（t 或T ）a a 3．3．3 进气压力 intake pressure …………（）d p a p 3．3．4 自然吸气 natural aspiration3．3．5 分层充气 stratified charge3．3．6 充量系数(充气效率、容积效率) C φ volumetric efficiency ……（v η）3．3．7 进气提前角 in θ intake advance angle3．3．8 进气迟后角 il θ intake lag angle3．3．9 进气持续角 i θ∆ intake duration angle3．3．10 进气涡流 intake swirl3．3．11 进气紊流 intake turbulance3．3．12 螺旋进气道进气 helical duct intake3．3．13 切向进气道进气 tangential duct intake3．3．14 导流屏进气 masked inlet valve intake3．3．15 时面值 time —area valvet f ∆⋅3．3．16 气门升程 h valve liftv 3．3．17 气口开度 scavenging port area3．3．18 换气过程 gas exchange process3．3．19 扫气过程 scavenging process3．3．20 扫气持续期s θ∆ scavenging duration3．3．21 扫气压力 scavenging pressure3．3．22 直流扫气 uniflow scavenging3．3．23 回流扫气 loop scavenging (reverse scavenging)3．3．24 横流扫气 cross scavenging (crossflow scavenging)3．3．25 曲轴箱扫气crankcase scavenging3．3．26 扫气泵扫气 scavenging by blower3．3．27 活塞底泵扫气 piston underside pump scavenging3．3．28 排气脉冲扫气 exhaust-pulse scavenging3．3．29 扫气系数 coefficient of scavenging3．3．30 扫气利用系数 trapping efficiency (scavenging utilization efficiency)3．3．31 扫气效率 scavenging efficiency3．3．32 扫气漏失系数 coefficient of scavenging loss3．3．33 给气比(扫气过量空气系数) delivery ratio (excess air factor of scavenging)3．3．34 配气定时 valve timing3．3．35 气门重叠 valve overlap3．3．36 涡流比 swirl rate3．4 压缩过程3．4．1 压缩过程 compression process3．4．2 压缩压力 compression pressure3．4．3 压缩始点压力 compression beginning pressure3．4．4 压缩始点温度compression beginning temperature3．4．5 压缩终点压力compression end pressure without combustion3．4．6 压缩终点温度compression end temperature without combustion3．4．7 喷油始点压缩压力 fuel injection starting compression pressure3．4．8 着火始点压缩压力 ignition starting compression pressure3．4．9 压力升高比 ratio of pressure rise3．4．10 压缩比(几何压缩比) compression ratio3．4．11 有效压缩比 effective compression ratio3．4．12 压缩多变指数 polytropic index of compression3．4．13 压缩涡流 compression swirl3．5 喷油过程3．5．1 喷油过程 injection process3．5．2 直接喷射 direct injection3．5．3 间接喷射 indirect injection3．5．4 电控喷射 electronic-controlled injection3．5．5 供油提前角(供油定时) fuel supply advance angle3．5．6 喷油提前角(喷油定时) fuel injection advance angle (injection timing) 3．5．7 喷油延迟角 injection lag3．5．8 喷油持续角 injection duration3．5．9 喷孔面积 nozzle hole area3．5．10 喷孔总面积total area of nozzle holes3．5．11 喷孔长径比ratio of nozzle hole length-nozzle hole diameter 3．5．12 喷孔锥体 nozzle hole cone3．5．13 喷孔锥角（喷孔夹角） nozzle hole cone angle3．5．14 针阀升程 needle lift3．5．15 针阀压力室容积 sac volume3．5．16 出油阀卸载容积retraction volume of delivery valve3．5．17 喷油压力injection pressure3．5．18 启喷压力 injection starting pressure3．5．19 喷油峰值压力 injection peak pressure3．5．20 喷油背压 injection back pressure3．5．21 喷注spray3．5．22 喷注贯穿距离 spray penetration3．5．23 喷注贯穿规律 spray penetration curve3．5．24 喷注贯穿率 spray penetration ratio3．5．25 循环喷油量fuel delivery per cycle per cylinder3．5．26 最小循环喷油量minimum delivery per cycle per cylinder3．5．27 供油率fuel supply rate3．5．28 喷油率 fuel injection rate3．5．29 累计喷油率(喷油百分率) accumulated fuel delivery rate3．5．30 供油规律fuel supply rate curve3．5．31 喷油规律fuel injection rate curve3．5．32 喷油泵负荷特性fuel delivery curve al constant speed3．5．33 喷油泵速度特性fuel delivery curve al fixed rack3．5．34 喷嘴流通特性 nozzle flow characteristic3．5．35 喷嘴液力特性(喷嘴静力特性) nozzle hydrokinetic characteristics 3．5．36 喷雾特性 spray characteristic3．5．37 喷雾锥角 spray cone angle3．5．38 雾化 atomization3．5．39 索特平均直径sauter mean diameter (SMD)3．5．40 异常喷油 abnormal injection3．5．41 二次喷油 secondary injection3．5．42 间断喷油 intermittent injection3．5．43 波动喷油 fluctuating injection3．5．44 不齐喷油 disorder injection3．5．45 喷油滴漏 nozzle dribbling3．6混合气形成3．6．1 混合气形成过程 mixture formation process3．6．2 混合气浓度 mixture concentration3．6．3 混合比mixture ratio3．6．4 体积混合比 volumetric mixture ratio3．6．5 摩尔混合比mole mixture ratio3．6．6 理论混合比 theoretical mixture ratio3．6．7 理论混合气 theoretical mixture gas3．6．8 可燃混合气 combustible mixture gas3．6．9 空燃比(燃烧空燃比) air-fuel ratio3．6．10 总空燃比 total air-fuel ratio3．6．11 燃空当量比 stoichiometrical fuel-air ratio3．6．12 过量空气系数(燃烧过量空气系数。
进气系统基本知识介绍 ppt课件
相位机构该机构 凸轮型线是固定的而凸轮轴相对曲轴的转角
是可变的。
2. 改变凸轮与气门之间连接的可变配气相位
机构如挺柱、摇 臂或推杆的结构，间接的实现改变凸轮型线
作用。缺点是机构 从动件多，结构复杂，气门系存在冲击。
Page 33
谢 谢！
Page 34
Page 11
空气滤清器的设计要点
1. 空滤器芯孔径及过滤面积取决于发动机排量、使用环 境、更换周期及进气阻力等因素。
2. 空滤器的安装尺寸及壳体形状取决于整车布置要求， 但也应注意降噪和谐振增压。
3. 空滤器壳体和连通管路和设计应尽量避免气流产生急 转弯，并使气体通过滤芯全面积。
4. 设计时还应注意降噪和进气阻力与管路直径、长度的 关系，在管路和滤清器上设置谐振器是降噪的有效方 法。
Page 1
进气系统的结构示意图
进气岐管
滤芯
Page 2
精品资料
1. 你怎么称呼老师？ 2. 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ 3. 你所经历的课堂，是讲座式还是讨论式？ 4. 教师的教鞭 5. “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” 6. “太阳当空照，花儿对我笑，小鸟说早早早……”
Page 12
进气岐管
Page 13
进气岐管
进气歧管的作用：1、把空气、燃料、曲轴箱通风的油气和 EGR（排气再循环）的废气均匀的分配给各缸；2、利用进气歧管 和稳压箱的形状和长度提高充量系数。
为了均匀分配到各个气缸，进气岐管内的气体流道长度应尽 可能相等。为了减小气体流动阻力，提高进气能力，进气岐管的 内壁应该光滑。
第三章 进气道压气机涡轮
第3章进气道、压气机和涡轮inlet 、Compressor and turbine第3.1节进气道Inlet一. 概述(Introduction)进气道的作用是引导外界空气进入压气机。
对进气道的要求是使气流流经进气道时具有尽可能小的流动损失，并使气流在进气道出口处(即压气机进口处)具有尽可能均匀的气体流场。
进气道前方气流的速度是由飞机的飞行速度决定的，而进气道出口的气流速度是由发动机的工作状态决定的，一般情况下两者是不相等的。
进气道要在任何情况下满足气流速度的转变。
进气道进出口气流状态瞬息万变，而进气道的形状不可能随着变化，因此，空气流经进气道时产生流动损失是不可避免的。
进气道的流动损失用进气道总压恢复系数σi来表示:(3.1-1)式中p2* ─ 进气道出口截面的总压；p1* ─ 进气道前方来流的总压。
根据压气机进口截面的流量公式：(3.1-2) 可以看出，当发动机工作状态不变时(q(λ2)为定值)，进气道流动损失的大小改变了气流总压p2*，直接影响进入发动机的空气流量qma，从而影响发动机推力的大小。
因此设计进气道时应该尽可能减小气流的总压损失。
对进气道最基本的性能要求是：飞机在任何飞行状态以及发动机在任何工作状态下，进气道都能以最小的总压损失满足发动机对空气流量的要求。
二. 亚声进气道(Subsonic Inlet)亚声进气道是为在亚声速或低超声速范围内飞行的飞机所设计的进气道。
它的进口部分为圆形唇口，进气道内部通道为扩张通道，使气流在进气道内减速增压。
图3.1.1 亚声速进气道简图使用亚声进气道的喷气飞机其飞行速度可达到或略超过声速(约为300～350m/s)，与之相比，压气机进口的气流速度往往较低，一般轴流压气机进口处气流速度为180～200m/s。
因此，迎面气流在进入压气机前需要在进气道中减速扩压，气流减速不一定都要在进气道内部进行，因为，若进气道内部扩张角太大，容易使气流分离造成总压损失，所以往往使气流在进气道前方就开始减速扩压，进气道前方气流的减速扩压过程可以近似的认为是理想绝热过程。
第6次课 进气道(1)知识讲解
5.1 概述
定义
狭义：从飞机或发动机短舱进口到压气机进口的一 段管道（对于涡喷发动机）
短舱进口到风扇进口（对于涡扇发动机）
广义：指进气系统，除了上述管道之外，还包括防 喘装置、附面层吸除装置、自动控制装置、防止外 来物进入的防护装置等
本课程中所指的一般为进气系统
5.1 概述
0.99
144918
Ma 2.0
0.54
0.898
in 7.02
5.1 概述
性能参数(0km)
远前方 进气道出口 性能参数
总压 101325 100311
静压 101325 86420
Ma 0
0.466
0.99
in 0.99
飞行速度V越大, 则进入发动机的空气流量也越多
压气机转速n越高, 进入发动机的空气流量越多
▪ 压气机的转速n将影响压气机进口处气流参数及 进气道前方气流的流动状况。
5.1 概述
性能参数
2、总压恢复系数（掌握）
进气道出口总压 进气道进口总压
p1* p0*
总压恢复系数是描述气流经过进气道时流动损失大小的 指标。由于气流流过进气道时总会有各种原因引起的能量 损失，所以，总压恢复系数总小于1。
超音速进气道 可分为内压式、外压式和混合式三种
5.1 概述
对进气道最基本性能要求是：
飞机在任何飞行状态以及发动机在任何工作状态下，进 气道都能以最小的总压损失满足发动机对空气流量的要 求。 损失越小，发动机的增压比越高，推力越大；而 外部阻力小则会直接增大发动机的有效推力。
使气流以均匀的速度和压力进入压气机。从而保持压气 机有较高的效率和工作稳定。
(二)动力压缩器过程中的流动损失
燃气涡轮发动机03A
燃气涡轮发动机发动机教研室第3章进气道3.1进气道进气道：飞机或发动机短舱口至发动机压气机进口的一段管道。
凡是使气流速度降低,压力升高的管道就叫扩压器,又叫进气扩压器,也就是进气道。
进气道的功用是:在各种状态下, 将足够量的空气, 以最小的流动损失, 顺利地引入压气机;当压气机进口处的气流马赫数小于飞行马赫数时,通过冲压压缩空气, 提高空气的压力。
对进气道的主要要求：在各种状态下, 送往发动机的空气在通过此涵道时损失的能量最少, 为了使压气机正常工作在压气机进口截面上压力分布必须均匀。
超音进气道外压式混合式3.1 亚音速进气道¾亚音速进气道的组成z亚音速进气道是扩张形的管道。
它由壳体和前整流锥组成。
z进气道进口截面可以是圆形截面，也可可以是非圆形截面。
进气道内气流变化规律¾前一段气流参数的变化规律是: 速度下降, 压力和温度升高, 也就是空气受到压缩, 由于空气本身速度降低而受到的压缩叫做冲压压缩; 总压下降,总温保持不变。
¾整流锥后气流速度稍有上升,压力和温度稍有下降, 这样可以使气流比较均匀地流入压气机保证压气机的正常工作,总压下降,总温保持不变。
¾进气道内所进行的能量转换是动能转变为压力位能和热能。
进气道流动模型z大气密度越高, 进入发动机的空气流量越多, •而大气密度受大气温度和飞行高度的影响•大气温度越高, 则空气的密度越低•飞行高度越高, 空气的密度也越低;z飞行速度越大, 则进入发动机的空气流量也越多; z压气机转速越高, 进入发动机的空气流多。
z为了减小流动损失, 在维修过程中特别注意不要损坏进气道的形面, 保持壁面的光滑。
z特别要注意进气道内不准有任何多余物!z分别为进气道出口气流总压的最大值、最小值和平均值。
*1Pmax,*1Pmin ,*1P_*1P¾影响进气道冲压比的因素有：流动损失；飞行速度和大气温度。
z流动损失：当大气温度和飞行速度一定时，流动损失大，冲压比低；z飞行速度：当大气温度和流动损失一定时，飞行速度大，冲压比高；z大气温度：当飞行速度和流动损失一定时，大气温度高，冲压比低。
航发原理-第四章进气道
流量系数定义示意图
进气道附加阻力和外罩压差阻力定义示意图
A 1
A
一、亚声速进气道在设计状态的工作
亚声速进气道非设计状态
亚声速进气道设计状态
气流流动示意图
外压式进气道
a)进气道在高亚音速飞行时，外部可能局部存在超声速区，从而
产生激波，使进气道外阻增大；低超音速飞行时，存在弓形脱
体激波；
在不同飞行马赫数和发动机工作状态下外压式进气道的气流流动图形
正常工况未起动
起动
几何不可调超声速外压式进气道特性。
发动机部件-进气道
发动机部件-进气道进气道是发动机部件中的重要组成部分，其主要功能是引导外界空气进入发动机燃烧室，与燃料混合后进行燃烧，从而产生动力驱动车辆运行。
本文将详细介绍进气道的构成、工作原理以及维护保养等方面内容。
1.进气道的构成进气道主要由以下几个部分组成：________1.1 进气管道：________用于引导外界空气进入发动机，通常由金属或塑料制成，具有一定的强度和耐高温性能。
1.2 进气滤清器：________位于进气管道入口处，用于过滤进入发动机的空气，防止灰尘、杂质等物质进入燃烧室，保护发动机正常运行。
1.3 进气门：________位于进气道末端，控制空气的进入量和进入时间，通过开闭来实现气缸内混合气的控制。
1.4 进气歧管：________将来自进气管道的空气分配到各个气缸中，确保每个气缸都能获得足够的进气量。
1.5 涡轮增压器（如有）：________用于增加进气道的进气压力，提高发动机的动力输出。
2.进气道的工作原理当发动机工作时，活塞运动产生负压，进气阀门打开，外界空气经过进气管道和进气滤清器进入发动机。
进入气缸后，空气与燃料在燃烧室内混合，并在点火后燃烧释放能量。
3.进气道的维护保养为了确保进气道的正常运行和发动机的高效工作，需要进行定期的维护保养工作。
具体维护保养内容包括：________3.1 定期更换进气滤清器：________建议按照制造商给出的保养周期，定期更换进气滤清器，以确保进气道的通畅。
3.2 检查进气管道是否存在漏气、裂纹等问题，及时修复或更换受损的部件。
3.3 清洁进气道：________定期清洁进气道内的积碳、沉淀物等杂质，以保持进气道的良好状态。
3.4 定期检查进气阀门的工作状态，如有异常应及时进行调整或更换。
附件：________本文档涉及附件：________无法律名词及注释：________1.进气道：________指引导外界空气进入发动机燃烧室的部件，包括进气管道、进气滤清器、进气门等。
发动机进气道cfd分析方法
0引言明确定义发动机进气道CFD 分析过程，涉及分析目的及使用软件，进气道CFD 分析流程，分析过程和内容，主要输出，评价准则，用于指导进气道CFD 分析。
1分析目的及使用软件在车用发动机开发过程中，燃烧系统开发一直是发动机设计与研发过程中的重点与难点，其中缸内气体流动直接控制燃油和空气的混合，影响缸内燃烧过程，而合理的进气道的设计能够有效的组织缸内气体运动。
在原有气道CFD 分析基础上提出改进措施，与三维CAD 软件联合，得到最优的气道设计方案，最后再通过样件试制试验进行验证，目前气道CFD 分析软件为AVL-FIRE 。
2进气道CFD 分析流程3分析过程和内容气道CFD 分析过程分三大块：第一、收集数据，第二、前处理，第三、计算和后处理。
3.1收集数据气道三维几何模型的准备：包括两个进气道和燃烧室模型。
通过改变气门间隙描述所需要的各个气门升程。
以某汽油机双进气道的计算模型为例，气道前段的空腔模拟的是气道试验台的稳压箱。
为了保证气流方向与坐标方向保持垂直，有利于收敛，在人为做空腔时最好做成半球，大小为1.5D （D=缸径）。
气缸长度一般取2.5D ，与试验台的设置基本相同。
其中所需发动机相关性能参数（缸径：95mm ；冲程102mm ；气门座圈内径：29.34mm ；气门间隙：0.1mm ；最大气门升程：10mm ；进气门数：2；燃烧室直径：50.5mm ）。
3.2前处理生成网格就是对空间上连续的计算区域进行剖分，把它划分成许多个子区域，并确定每个区域中的节点坐标。
网格划分时，为保证计算精度，需注意生成网格的质量。
在AVL FIRE 中导入表面网格模型，开始对表面网格模型进行计算前的处理，主要步骤如下。
3.2.1导入面网格在CAD 软件中准备三维模型。
根据实际气门升程曲线，一般每隔2mm 气门升程建立一个分析模型，设置CATIA 软件的显示3D 精度为0.01，转化为STL 格式。
在AVL FIRE 软件中导入气道模型STL 格式的面网格，对面网格定义进出口边界面及需要精细化的面。
第六讲3.1-3.3进气道
进气道要在任何情况下满足气流速度的 转变
进气道前方气流的速度是由飞机的飞行速度 决定的，而进气道出口的气流速度是由发动 机的工作状态决定的 一般情况下，进气道前方气流与出口的速度 是不相等的
对进气道最基本性能要求是：
飞机在任何飞行状态以及发动机在任何工作 状态下，进气道都能以最小的总压损失满足 发动机对空气流量的要求。
0-0与01-01间前一段是扩 张形的管道 前整流锥后的管道稍有收 敛
进气道内参数变化规律
扩张段 收敛段
气流速度稍有上升, 压 力和温度稍有下降, 这 样可以使气流比较均匀 地流入压气机保证压气 机的正常工作。
图3－2 气流参数沿流程的变化
3.1.2 性能参数
空气流量
计算公式 qm ,a VA K 影响因素
气流流过进气道外壁面时, 存在粘性摩擦损 失和分离损失 为了减小流动损失, 在维修过程中特别注意 不要损坏进气道的形面, 保持壁面的光滑
* p1 i * p0
总压恢复系数
总压恢复系数小于１ 飞行中亚音速进气道的总压恢复系数通常为 0.94－0.98。
出口流场的崎变行马赫数为3时，不同波系的总压恢 复系数为：
1道 正 激 波 0.328 1道 斜 激 波 1道 正 激 波 0.600 激波系 2道 斜 激 波 1道 正 激 波 0.760 3道 斜 激 波 1道 正 激 波 0.870
* p0
T0*
A0 q( Ma )
大气密度ρ, 飞行速度V和压气机的转速n 大气密度ρ越高, 进入发动机的空气流量越多 大气密度受大气温度和飞行高度H的影响 飞行速度V越大, 则进入发动机的空气流量也越多 压气机转速n越高, 进入发动机的空气流量越多 压气机的转速n将影响压气机进口处气流参数及进 气道前方气流的流动状况
第6次课 进气道(1) ppt课件
ppt课件
13
(二)动力压缩器过程中的流动损失
2.分离损失 进气道前缘内壁附近的空气压力降
低，在前缘内壁附近会出现与气流 流动方向相反的压力差，发生分离 现象，而造成气流分离损失。为了 减小气流分离损失，进气道前缘应 做成流线形，使气流逐渐地改变流 动方向，避免产生严重的分离现象。
ppt课件
当进口的气流方向与进气道前缘内壁的方向不一致时由于气流转弯时惯性离心力的作用见图22一空气流经进气道时的动力压缩器过程二动力压缩器过程中的流动损失进气道前缘内壁附近的空气压力降低在前缘内壁附近会出现与气流流动方向相反的压力差发生分离现象而造成气流分离损失
第五章 进气道
5.1 概述
定义
狭义：从飞机或发动机短舱进口到压气机进口的一 段管道（对于涡喷发动机）
ppt课件
31
5.3 亚音速进气道
(一)空气流过收敛形进气道的情形 空气流入进气道以后，在收敛形管道中，速度略为增大，
压力和温度略有降低。由于空气流入压缩器时的速度小于飞 行速度，所以空气流入压缩器时的压力和温度比0—0截面处 的空气压力和温度高。
由此可见，在飞行速度大于压缩器进口气流速度的情况 下，采用收敛形进气道，空气的动力压缩完全是在进气道前 完成的。
、大气温度(T0)和流动损失。下面进行分析。 (1)飞行速度 大气温度不变时，飞行速度越大，空气流过进气道时速度
降低得越多，有更多的动能用来提高空气的压力，所以飞行 速度增大时冲压比增大。
ppt课件
23
(三)冲压比和影响冲压比的因素
2.影响冲压比的因素 (1)飞行速度 图2—4的曲线表示在没有流
变化。在11000米高度以下，飞行高度升高时，大气温度降 低，冲压比增大；在11000米高度以上，飞行高度改变时， 大气温度保持不变，冲压比也就保持不变。
