污水处理厂池体内防水做法

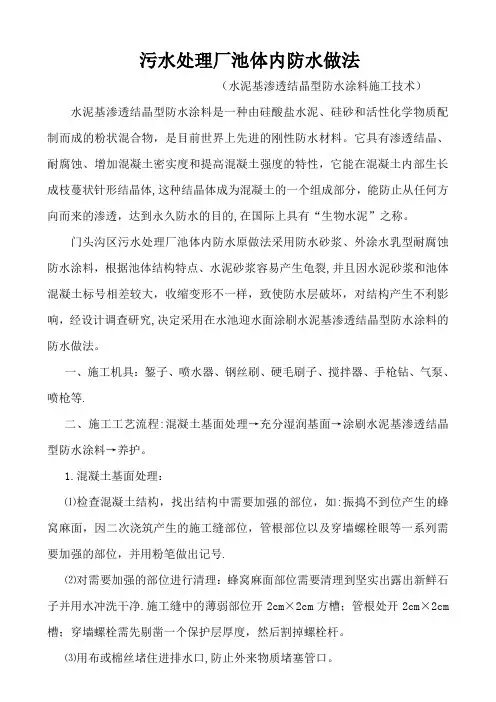

污水处理厂池体内防水做法

（水泥基渗透结晶型防水涂料施工技术）水泥基渗透结晶型防水涂料是一种由硅酸盐水泥、硅砂和活性化学物质配制而成的粉状混合物，是目前世界上先进的刚性防水材料。它具有渗透结晶、耐腐蚀、增加混凝土密实度和提高混凝土强度的特性，它能在混凝土内部生长成枝蔓状针形结晶体，这种结晶体成为混凝土的一个组成部分，能防止从任何方向而来的渗透，达到永久防水的目的，在国际上具有“生物水泥”之称。

门头沟区污水处理厂池体内防水原做法采用防水砂浆、外涂水乳型耐腐蚀防水涂料，根据池体结构特点、水泥砂浆容易产生龟裂，并且因水泥砂浆和池体混凝土标号相差较大，收缩变形不一样，致使防水层破坏，对结构产生不利影响，经设计调查研究，决定采用在水池迎水面涂刷水泥基渗透结晶型防水涂料的防水做法。

一、施工机具：錾子、喷水器、钢丝刷、硬毛刷子、搅拌器、手枪钻、气泵、喷枪等。

二、施工工艺流程：混凝土基面处理→充分湿润基面→涂刷水泥基渗透结晶型防水涂料→养护。

1.混凝土基面处理：

⑴检查混凝土结构，找出结构中需要加强的部位，如：振捣不到位产生的蜂窝麻面，因二次浇筑产生的施工缝部位，管根部位以及穿墙螺栓眼等一系列需要加强的部位，并用粉笔做出记号。

⑵对需要加强的部位进行清理：蜂窝麻面部位需要清理到坚实出露出新鲜石子并用水冲洗干净。施工缝中的薄弱部位开2cm×2cm方槽；管根处开2cm×2cm 槽；穿墙螺栓需先剔凿一个保护层厚度，然后割掉螺栓杆。

⑶用布或棉丝堵住进排水口，防止外来物质堵塞管口。

⑷除去水池底板、池壁上附着的污渍、尘土、脱模剂、松浮物及其他附着物质。

⑸用钢丝刷将池底、池壁刷一遍，如遇特别光滑部位，需要进行毛化处理。

⑹对于新发现的需要加强的部位。

⑺用高于原结构混凝土一个标号混凝土将己处理完的蜂窝麻面处补平，保证新、旧混凝土结合牢固或用补强材料进行补强。清理过的施工缝中薄弱部位，管根、穿墙螺栓孔等用补强材料进行补强。

⑻清洗基面，使之干净即可。

⑼进行二次检查，没有问题后方可进行下一步工序。

2.湿润基面：用水反复淋湿基面，但要掌握好时间间距，不要使池底积水过多。涂刷水泥基渗透结晶型防水涂料。

⑴水泥基渗透结晶型防水涂料粉剂与水按5：3(体积比)的比例倒入容器中混合搅拌，搅拌必须均匀后才可以使用。

⑵搅拌混合后的材料应从拌料起30分钟内用完，使用过程中禁止再加水。

⑶施工时应使用硬毛刷子沾料涂刷，涂刷时用力将材料均匀涂刷到潮湿的混凝土基面上。

3.养护：根据水池的环境状况进行，一般情况下，只需每天在涂刷过水泥基渗透结晶型防水涂料表面喷洒清水三次，养护3至5天。如果水分蒸发过快，则需要每天多喷洒几次水或表面覆盖草帘或麻袋片加以保护。如果在不通风的环境下，如：地下室、人防工程，则需要适当通风。涂刷完12小时后开始养护作业。

三、质量验收依据。根据北京市市政工程验收有关管理规定及地下防水施工规范进行验收。涂刷层厚薄均匀(无漏涂、无空白)、无起粉、无起皮，平均用量1kg／平方米。(涂层厚度不小于0.8mm)。

四、注意事项：

⑴水泥基渗透结晶型防水涂料必须在温度不低于5摄氏度的情况下进行施工和养护。

⑵在温暖的天气，如发生直接日晒的情况，应采取养护措施防止刚刚涂刷的水泥基渗透结晶型防水涂料干的太快。

⑶如果在涂刷前混凝土表面干燥，一定要预先湿润表面。

⑷下雨时不能施工。

⑸水泥基渗透结晶型防水涂料需要与空气直接接触才能确保养护成功，切记采用将塑料薄膜养护时不能直接铺在涂层上。

⑹对于水池，防水涂料施工后养护至少保持三至五天，14天后方可注水。

⑺涂刷防水涂料后48小时内应避免大风、阳光直晒、雨淋和低于零上五度的低温损害，12小时内禁止人行。

经对门头沟区污水处理厂工程使用水泥基渗透结晶型防水涂料后观察，新旧混凝土接茬处的施工缝、穿墙螺栓眼等处均末发生漏水现象，同时值得一提的是，调节池地下一层楼板厚度仅为200mm(按国家新颁布的地下防水施工规范规定，防水混凝土截面厚度不小于250mm)，且地下一层为有水层，使用水泥基渗透结晶型防水涂料后，原有渗漏点均逐渐愈合，直至不再渗漏。采用无机防水涂料无毒，对混凝土池体结构抗渗、抗冻、预防碱集料反应和化学侵害等方面具有很强的优越性，一次投入大，但能对混凝土结构产生永久的保护，所以，无机防水涂料在混凝土结构防水中的应用将越来越广泛。
