UPS电池配置方法恒功率-ch
ups电池的计算与选择
UPS电池的计算与选择1、恒功率法（查表法）该方法是能量守恒定律的体现，蓄电池提供的功率等于后者稍大于负荷消耗功率（W负荷P(W) 电池组提供的总功率P(VA) UPS标称容量（VA）PF UPS功率因数η逆变器转换效率Pnc 每cell需要提供的功率n 机器配置的电池数量N 单体电池cell数Vmin 电子单体终止电压计算步骤：P（W）={P（VA）*Pf}/ηPnc=P（W）/（N*n）我们可以在厂家提供的Vmin下的恒功率放电参数表中，找出等于或者稍大于Pnc的功率值，这一功率值所对应的型号即能够满足UPS系统的要求。
如果表中所列的功率值均小于Pnc.可以通过多组电池并联的方式达到要求。
附：汤浅UXH系列电池放电特性表例如：科华FR-UK33200，延时5分钟，如何配置电池P（VA）=200000VA，Pf = 0.8，η=0.92，N=6，n=29P（W）=（200000×0.8）÷0.92=173913.04Pnc=173913.04÷（29×6）=999.5W根据汤浅UXH系列电池每单格降到1.70V时的每单格瓦特数，型号UXH100-12的瓦特数为489.0，可以并联2组，配置12V100AH电池2组共58节（每组29节），可以满足科华FR-UK33200，延时5分钟的需求。
A、电池放电电流的计算：确定参数UPS功率P(VA)UPS输出功率因数PF：高频机和15K以下工频机为0.7；20KVA以上工频机按0.8计算UPS直流输入电压(Ei)电池放电效率η：1-2KVA为0.8,3-8KVA为0.85,10-30KVA为0.9,40-100KVA为0.91,100KVA 以上为0.92。
电池放电电流I=(P×PF)÷（Ei×η）B、根据指定电池品牌厂家公布的电池恒电流放电特性表查得所需电池后备时间需配置的电池组。
或可根据电池放电速率计算出电池AH数电池AH数= I电池放电电流÷C H放电时间（小时）0 .5 1 2 3 4 5 6 7 8放电速率（C） 1 0.58 0.38 0.29 0.2 0.18 0.15 0.13 0.11注：其它品牌电池基本也可参考此参数。
UPS后备蓄电池容量计算方法介绍
UPS后备蓄电池容量计算方法介绍蓄电池是UPS系统中的重要组成部分，其优劣直接关系到整个UPS系统的可靠程度,其容量的正确选择对UPS系统的正常运行也是至关重要的。
电池容量过大会造成投资的浪费，容量偏小又不能满足UPS后备时间，造成安全事故，还会因电池放电倍率太大，严重影响电池使用性能和寿命。
因此介绍几种常用的电池容量计算方法以供大家参考。
一、恒功率法(查表法)该方法是能量守恒定律的体现，蓄电池提供的功率等于后者稍大于负荷消耗功率。
W负荷≤W电池,P负荷≤P电池,P负荷={P,(VA)×Pf}/η;P电池=电池实际试验的恒功率数据;P负荷为电池组提供的总功率;P(VA)为UPS标称容量(VA);Pf为UPS功率因数;η为逆变器转换效率;Pnc为每cell需要提供的功率;n为机器配置的电池数量;N为单体电池cell数;Vmin为电池单体终止电压。
具体计算步骤如下：P负荷={P(VA)×Pf}/ηPnc=P负荷/(N×n)可以在厂家提供的Vmin下的恒功率放电参数表中，找出P电池等于或者稍大于Pnc的功率值所对应的型号蓄电池。
如果表中所列的功率值P电池均小于Pnc。
可以通过多组电池并联的方式达到要求。
恒功率法(查表法)是UPS蓄电池容量计算的最常用方法，蓄电池容量及型号的确定是根据对应型号蓄电池实际试验数据得来的，电池放电功率数据有限，不能满足所有放电时间下的电池容量计算。
不同电压等级电池和同电压等级不同容量电池因提供的恒功率与电池容量值没有线性关系，故不同电压等级和容量不可简单的数字换算来配置，需要严格按照提供的恒功率来配置。
不同品牌蓄电池的产品性能存在差异，放电参数相差较大，顾同容量不同品牌电池也不可以互换。
蓄电池恒功率数据都来自新电池试验数据，恒功率法(查表法)并没有考虑蓄电池的折旧以及温度的变化，顾该方法适用于UPS蓄电池运行环境稳定，且UPS负荷长时间在额定容量80%以下运行时选用。
UPS(不间断电源)蓄电池后备时间的恒功率计算方法
UPS（不间断电源）蓄电池后备时间的恒功率计算方法
恒功率法
关于UPS（不间断电源）的后备时间以及所需蓄电池容量的计算一般用到两种方法，分别是恒功率法和最大放电电流法。
数据中心UPS（不间断电源）蓄电池的计算方法通常采用恒功率法。
计算公式如下：
W=S×PF×1000
η×N
（1）
根据厂家产品介绍，UPS额定直流电压DC＝384V（32只电池组）时，UPS直流关机电压为DCmin＝335V，单体电池放电终止电压＝335/192＝1.75V。
电池终止电压一般取1.75。
如果后备时间为30分钟，查下表西恩迪LBT电池恒功率放电表可知：需要配置12V 114AH 电池2组。
功率值214.7W*2=429.4W>399W。
各电池厂家恒功率值会略有区别，需结合厂家提供的恒功率放电表才能得出合适的电池选型。
UPS蓄电池计算方法及其配置表格
UPS蓄电池计算方法及其配置表格UPS电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。
而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。
一、UPS电源简单计算方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。
使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah·块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。
则所需电池容量为（60min）：120kVA×109Ah·块/kVA=13080Ah·块,13080Ah·块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。
注意：实际后备时间不足与60min接近。
如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。
注意：33块/组实际后备时间超过60min(超出一点)。
如果要求后备时间为30min时：则109×120=13080Ah·块13080/32=409Ah,409/2=205Ah。
由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。
见表1，因此205×1.23=252Ah。
即可选12V、65Ah电池4组(32块/组)。
注意：实际后备时间超过30min(超出一点)。
如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。

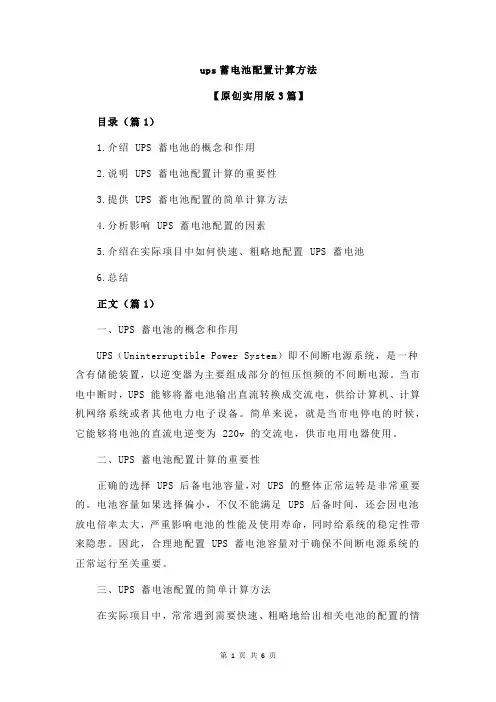

ups蓄电池配置计算方法
ups蓄电池配置计算方法【原创实用版3篇】目录（篇1）1.介绍 UPS 蓄电池的概念和作用2.说明 UPS 蓄电池配置计算的重要性3.提供 UPS 蓄电池配置的简单计算方法4.分析影响 UPS 蓄电池配置的因素5.介绍在实际项目中如何快速、粗略地配置 UPS 蓄电池6.总结正文（篇1）一、UPS 蓄电池的概念和作用UPS（Uninterruptible Power System）即不间断电源系统，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。
当市电中断时，UPS 能够将蓄电池输出直流转换成交流电，供给计算机、计算机网络系统或者其他电力电子设备。
简单来说，就是当市电停电的时候，它能够将电池的直流电逆变为 220v 的交流电，供市电用电器使用。
二、UPS 蓄电池配置计算的重要性正确的选择 UPS 后备电池容量，对 UPS 的整体正常运转是非常重要的。
电池容量如果选择偏小，不仅不能满足 UPS 后备时间，还会因电池放电倍率太大，严重影响电池的性能及使用寿命，同时给系统的稳定性带来隐患。
因此，合理地配置 UPS 蓄电池容量对于确保不间断电源系统的正常运行至关重要。
三、UPS 蓄电池配置的简单计算方法在实际项目中，常常遇到需要快速、粗略地给出相关电池的配置的情况。
以下是一种简单的计算方法：1.确定所需的后备时间，例如，如果需要保证 4 小时的后备时间，那么 UPS 蓄电池的容量就应该为：4 小时 * 设备总功率 = 4 小时 * 1000W = 4000Wh。
2.确定蓄电池的放电速率，通常以倍数 C（倍数电流）表示。
例如，如果设备的最大启动电流为 100A，那么放电速率就是 100A / 1000 = 0.1C。
3.根据所需的后备时间和放电速率，查表或使用公式计算出所需的蓄电池容量。
例如，如果放电速率为 0.1C，后备时间为 4 小时，那么所需的蓄电池容量就应该为：4000Wh / 0.1 = 40Ah。
ups的空开、电缆及电池的配置计算
ups的空开、电缆及电池的配置计算很多朋友问到关于ups相关的计算，其实关于ups⽅⾯的计算还是挺多，ups⽆论是接空开，还是连接电缆，以及选择电池，都可能需要计算它的电流或功率等，那么今天我们来详细了解下ups的相关计算。
⼀、ups空开及电缆的配置⼀、⾼频ups与⼯频ups的区别ups从分类来说，分为⾼频ups与⼯频ups，⾼频机体积⼩、重量轻，价格低适合单个⼯作点的⼩功率设备保护，对⼲扰不敏感的设备和可靠性要求不很⾼的场合。
⽽⼯频机适合所有设备保护，⽆论是⽹点设备还是IDC（数据中⼼），可靠性较⾼，但⼯频机有体积⼤、重量重、价格⾼等缺点。
对电⼒品质和可靠性要求较⾼的地⽅，应使⽤⼯频机。
反之，则可使⽤⾼频机。
他们空开输⼊电流和输出电流的计算⽅法，都是⼀样的。
我们⾸先要看下，ups如何计算空开。
⼆、ups输⼊电流的计算⽅法我们⾸先要看下输⼊电流的计算公式：其中：S：三相UPS=3，单相UPS=1例1：例1：已知： UPS功率：100KVA，输⼊临界电压：176V，输⼊功率因数：0.99(⾼频机都可以近似取1，⼯频机取值0.85),整机效率：0.95，S=3，输出功率因数：0.8。
计算结果如下：100000×0.8输⼊电流（A）＝ —————— =160A176×0.95×3*1这⾥以⼯频机输⼊功率因数作为计算。
例2：已知： UPS功率：6KVA，输⼊临界电压：176V，输⼊功率因数：0.99(⾼频机都可以近似取1，⼯频机取值0.85),整机效率：0.90，S=1，输出功率因数：0.7。
计算结果如下：6000×0.8输⼊电流（A）＝—————— =30A176×0.9×1三、ups输出电流的计算⽅法我们先来看下输出电流的计算公式：S：三相UPS=3，单相UPS=1。
举例：已知：UPS功率：100KVA，输出电压：220V，S=3（三相ups）。

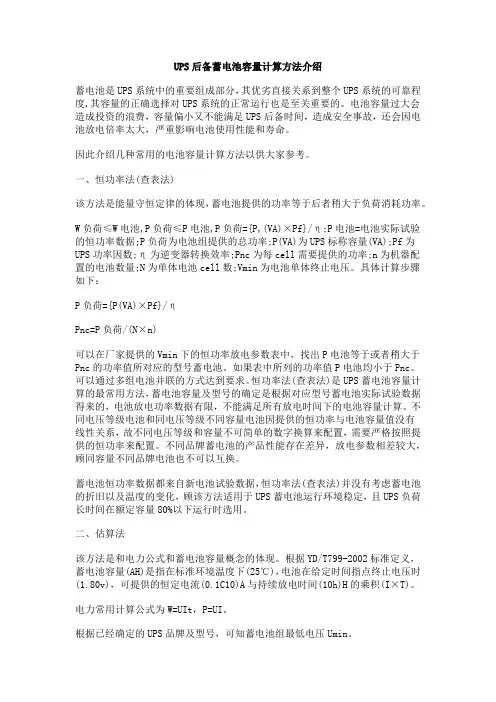

UPS后备蓄电池容量计算方法介绍
蓄电池是UPS系统中的重要组成部分，其优劣直接关系到整个UPS系统的可靠程度,其容量的正确选择对UPS系统的正常运行也是至关重要的。
电池容量过大会造成投资的浪费，容量偏小又不能满足UPS后备时间，造成安全事故，还会因电池放电倍率太大，严重影响电池使用性能和寿命。
因此介绍几种常用的电池容量计算方法以供大家参考。
一、恒功率法(查表法)该方法是能量守恒定律的体现，蓄电池提供的功率等于后者稍大于负荷消耗功率。
W负荷≤W电池,P负荷≤P电池,P负荷={P,(VA)×Pf}/η;P电池=电池实际试验的恒功率数据;P负荷为电池组提供的总功率;P(VA)为UPS标称容量(VA);Pf为UPS功率因数;η为逆变器转换效率;Pnc为每cell需要提供的功率;n为机器配置的电池数量;N为单体电池cell数;Vmin为电池单体终止电压。
具体计算步骤如下：P负荷={P(VA)×Pf}/ηPnc=P负荷/(N×n)可以在厂家提供的Vmin下的恒功率放电参数表中，找出P电池等于或者稍大于Pnc的功率值所对应的型号蓄电池。
如果表中所列的功率值P电池均小于Pnc。
可以通过多组电池并联的方式达到要求。
恒功率法(查表法)是UPS蓄电池容量计算的最常用方法，蓄电池容量及型号的确定是根据对应型号蓄电池实际试验数据得来的，电池放电功率数据有限，不能满足所有放电时间下的电池容量计算。
不同电压等级电池和同电压等级不同容量电池因提供的恒功率与电池容量值没有线性关系，故不同电压等级和容量不可简单的数字换算来配置，需要严格按照提供的恒功率来配置。
不同品牌蓄电池的产品性能存在差异，放电参数相差较大，顾同容量不同品牌电池也不可以互换。
蓄电池恒功率数据都来自新电池试验数据，恒功率法(查表法)并没有考虑蓄电池的折旧以及温度的变化，故该方法适用于UPS蓄电池运行环境稳定，且UPS负荷长时间在额定容量80%以下运行时选用。
二、估算法该方法是和电力公式和蓄电池容量概念的体现。
10-UPS电池配置计算方法
系统配置长机配置电池算法一、计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P→ UPS电源的标称输出功率cosф→ UPS电源的输出功率因数（工频机一般为0.8）η→ UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→蓄电池组的临界放电电压（12V电池约为10。
5V，2V电池约为1.67V）N →每组电池的数量二、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C算出电池的标称容量。
三、由于使用E临界———电池的最低临界放电电压值，所以会导致所要求的电池组的安时容量偏大的局面。
按目前的使用经验，实际电池组的安时容量可按下面公式计算：实际电池容量（AH）=电池组的标称容量*0.8时间与放电速率CUPS的电池配置大家在销售过程中经常碰到的问题就是电池怎样配置的问题，这里给大家讲一下根据不同的要求怎样配置电池。
1、首先根据负载的大小来确定选用何种UPS，容量为多大。
快速查表方法：，比较科学和准确，公式为：先求电流(电池放电电流) : A(安培)=S /（n*V）S=UPS的KVA数n=电池个数V=电池额定电压例：一台6KVA UPS长时配置（16节电池） / 1H则 S=6000VAn=16V=12A=6000 / 16*12=31.3 放电电流（A）2、当UPS主机备用时间确定下来以后，查表来确定电池容量。
例如：1小时的放电倍率为0.55C (保护电压10.5V)3、放电电流 / 放电倍率=31.3/0.55=57 AH可选用65AH电池16节。
这样计算是在满负载情况下。
如果负载较轻，则时间将会相对延长。
即使这样，以上计算也不能说一定准确。
因每个电池、每台UPS的效率以及实际负载都不可能完全一致。
UPS电池计算方法
UPS电池配置由于UPS蓄电池的延时配置在各行业、各区域、各项目都有不同的计算方法，因此，我司给出了以下2种计算公式，以应对在不同行业、区域、项目要求时进行灵活的配置。
1、电池配置计算方法1-1、电流法1)计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф→ UPS电源的输出功率因数η→ UPS逆变器的效率，一般为0.88~0.96（根据具体型号\功率取值）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.75V）N →每组电池的数量2)根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C算出电池的标称容量。
蓄电池的放电时间与放电速率C对应表5` 10` 15` 20` 30` 40` 50` 60`3.5C 2.4C 1.98C 1.49C 0.92C 0.8C 0.69C 0.61C2h 3h 4h 5h 6h 8h 10h 20h0.42C 0.29C 0.19C 0.17C 0.15C 0.12C 0.09C 0.05C1-2、恒功率法根据蓄电池功率可以准确地选出蓄电池的型号.首先计算在后备时间内,每个电池至少向UPS提供的恒功率.恒功率法计算公式如下：电池组提供的功率W ＝UPS 的负载KVA ×功率因数 / 逆变器的效率 需要每节电池提供的功率＝电池组提供的功率W / 每组电池额定节数 即： W ＝{P （KVA ）×1000×cos Ø}/（ŋ×N ）其中：W ----电池组提供的功率P -----UPS 额定功率cos Ø--功率因数ŋ-----UPS 满载时逆变器效率N --- -UPS 每电池组额定节数1-3、举例说明型号：三进三出高频系列 输出功率因数Cos ф：0.8 直流电压：480V （电池低压保护：420V ） 效率：93% 后备时间：2小时1) 电流法I 最大=Pcos ф/（η*E 临界*N ）= 100*1000*0.8/0.93*10.5*40 =204.8A电池组的标称容量AH= I 最大/C = 204.8/0.42= 487.6AH (C 值取至于蓄电池的放电时间与放电速率C 对应表)因此，选用12V100AH 40节 并联5组2) 恒功率法100×1000×0.80.93×40对照某品牌恒功率放电表（以10.5V/每只电池为终止电压 77.6*6=466W ），120分钟对应466*5=2330W 大于计算值2150W ，满足后备120分钟要求。
UPS蓄电池配置计算方法
UPS蓄电池配置计算方法UPS—Uninterruptible Power System 是不间断电源系统的简称。
作用是提供不间断的稳定可靠的交流电源，在市电中断(停电)时UPS 之所以能不间断的供电原因是有蓄电池储能。
所能供电时间的长短由蓄电池的容量大小决定。
现将UPS蓄电池配置的计算方法介绍如下:一、下列因素影响备用时间1、负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位计算。
2、V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V; 12V 电池V低=10.2V3、V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V;12V电池V 浮=13.8V4、Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.625、I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)二、计算方法1、12V单体电池的数量N：N=V÷12 12V单体电池的数量为6N2、电池工作电流I：I=P总÷V3、实际电池容量C：C=I×T÷Kh例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H，V=36V，则:N=36V÷12V=3节I=1000VA÷36V=28AC=28A×4H÷0.9=124AH电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑.注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。
说明：1. 放电率以电池在常温下计算，不同品牌的电池其放电率也不同，其值也应改变。
2. 请在蓝色区域内填写对应的参数，将光标移至对应的红色单元格按下即可。
3. 理论电池容量=总功率*时间数/(11*电池数量*放电系数)。
UPS电池容量的计算方法
UPS电池容量的计算方法一般UPS配置以一下公式计算:UPS电源视在功率(VA)×功率因素×延时时长(小时数)÷UPS电源启动直流电压÷逆变器效率=所需电池安时数(AH)功率因数一般取，逆变器效率一般取，UPS电源启动直流电压根据不同型号而不同。
计算出了所需的安时数后，再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。
例如：电池安时数=60000××÷192÷=UPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф → UPS电源的输出功率因数（UPS一般为）η → UPS逆变器的效率，一般为~（实际计算中可以取）E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如P=300KVA延时30分钟逆变器启动电压：U=360电池额定电压： U1=12V每组电池数量：N=U÷U1=360÷12=30节电池的最大放电电流：Imax=P×cosф÷（η×N×E）=300000VA×÷（×30×）=846A电池组的标称容量= 846÷=919AH电池组的总容量=919AH×30节×12V=330840AH需要用电池150AH 30节6组，电池柜6个，尺寸800*900*2000300KVA UPS尺寸为1800*1250*1800电池放出容量=负载的有功功率×支持时间/(电池电压×UPS逆变效率)=300000×*(360*=370二、 EPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → EPS电源的标称输出功率cosф → EPS电源的输出功率因数（EPS一般为1`）η → UPS逆变器的效率，一般为~（实际计算中可以取）E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如EPS YSJ-300KW延时30分钟电池的最大放电电流1058A=标称功率300000W×1÷（效率*30节*每节电池放电电压）电池组的标称容量= 1058÷=1150AH因此需要用电池150AH30节7组电池柜7个尺寸800*900*2000UPS电源计算公式及电池配置方法1、技术性能；2、质量保证；3、服务保证；4、产品价格。
UPS电池的配置
page 6
电池后备时间的计算
按照UPS功率计算电池容量
> UPS所需的直流功率为：
Pdc UPS容量 功率因数 200 0.8 ＝ 170 .2 KW 逆变器效率 0.94
> 每组电池的串连只数为：
No UPS终止电压 338V ＝ ＝204 .8 205单体（cell） 电池终止电压 1.65V
市电停电 逆变器停止
电池开关断开
t0
tn
3t
3t+2h
page 10
3.3.3 电池的监测与保护
温度补偿式充电
环境温度对电池的使用影响很大，电池温度上升，意味着化学反应增强，电池 的放电能力也增强，但电池寿命会降低。因此UPS中专门设置了电池温度传感 器，用以控制浮充电压和电流。
溫度 T上升
! Tmin
page 12
企业购买UPS电源需要看四大标准
目前市场中的UPS产品品牌众多，产品品质参差不齐，竞争混乱。特别是中、低端产品，由于终端用户对UPS 了解不够深刻，导致选购目标不明确。专家提醒，中小企业选购UPS，必须符合四大标准，才能真正确保日常业务 的不间断进行运行。 标准之一，电池安全质量是UPS的生命线 UPS顾名思义―不间断电源，其最重要的功用就是在断电的瞬间，切换到电池，为电脑或者其他电器继续提供 电力供应。UPS是保护硬件用电安全的硬件，因此其后备电池质量是否稳定是保障UPS正常工作的核心之一，市场 中大约有50％以上的UPS出现故障或返修，都是由于劣质电池所造成的。因此中小企业购买UPS的时候一定要挑选 较大厂商的产品及厂商原配的电池。 标准之二，后备式UPS必须具备稳压功能必须配备 电网的供电在不同的时间段，供电工作量都处在不同的峰值，变化及不稳定因素较多，因此用户在日常用电的 时候经常会碰到电压不稳的情况。在工作当中，由于电压时高、时低不停的变化很容易造成电脑莫名其妙的死机， 或服务器无故宕机，给中小企业在日常业务开展当中造成带来很多不必要的麻烦。因此UPS另外一个重要功用即是 稳压。市场中行业用的高端UPS都集成了稳压功能，而适用中小企业的UPS标配稳压功能的后备式UPS却凤毛麟角。 标准之三，UPS需要使用要简单，、智能化强要高 UPS虽然工作原理简单，但市面中很多中、低端UPS的使用、维护并不省事。对于中小企业而言，使用传统技 术，集自动化、智能化于一体的UPS才真正适合使用。不需要后期投入更多的维护成本，与培训的时间，便能为中 小企业更好的提高工作效率。 标准之四：UPS工业设计也需要讲科学化 不少中小企业的机房或者服务器机架的空间比较有限，因此体积小或者机架式的服务器比较适合。同时越来越 多的用户在选购产品的时候也更加注重外观，不少中小用户很看中自己的门面，并且毕竟笨重难看的UPS多少会影 响到一些企业办公环境的整体外观形象，因此UPS外观大方、漂亮也是选购的重主要环节因素之一。
ups电池恒功率计算方法
ups电池恒功率计算方法UPS电池是电力系统中重要的备用电源设备，可以在电网停电或电力负荷过大时提供稳定的电能供应。
而UPS电池的恒功率计算方法是评估其输出功率的重要工具。
本文将介绍UPS电池恒功率计算的方法及其应用。
一、UPS电池的基本原理UPS电池是通过将电能储存为化学能，当需要时再将化学能转化为电能供应给负载设备。
其工作原理是在电池中通过化学反应产生电荷和电流，从而提供稳定的直流电能。
二、UPS电池的功率和容量UPS电池的容量指的是电池能够提供的电能总量，通常以安时（Ah）为单位。
而UPS电池的功率则指的是电池能够提供的电能的速率，以瓦特（W）为单位。
容量和功率是两个不同的概念，但在实际应用中常常需要将它们联系起来进行综合评估。
三、UPS电池的恒功率输出UPS电池的恒功率输出是指在一定时间内，电池能够以恒定的功率向负载设备提供电能。
恒功率输出是评估UPS电池性能的重要指标之一，它能够反映电池充电和放电的能力。
四、UPS电池恒功率计算方法1. 首先，需要确定负载设备的功率需求。
根据负载设备的额定功率和工作时间，可以计算出所需的电能总量。
2. 接下来，需要确定UPS电池的容量。
根据负载设备的功率需求和所需的电能总量，可以计算出所需的电池容量。
一般来说，电池容量应大于所需电能总量的一定倍数，以确保电池能够持续供应电能。
3. 然后，需要确定UPS电池的额定电压。
根据负载设备的电压要求，选择合适的电池额定电压。
常见的额定电压有12V、24V、48V等。
4. 最后，根据UPS电池的容量和额定电压，可以计算出电池的恒功率输出。
恒功率输出通常以瓦特（W）为单位，可以通过电池容量乘以额定电压得到。
五、UPS电池恒功率计算方法的应用UPS电池恒功率计算方法可以帮助用户评估电池的适用性和性能。
通过计算出恒功率输出，用户可以了解电池是否能够满足负载设备的需求，并进行合理的选型和配置。
UPS电池恒功率计算方法还可以用于电池组的设计和优化。
UPS电池配置计算工具(恒功率算法KVA)
功率(KVA)功率因数*老化系数
转换效率串联电池数/组
后备时间(分钟)
放电终止电压
6000.9
95%
42
15
1.75V
UPS功率台数电池型号每组电池数量
组数电池总数600
16
S512/240HR
42
3
2016
需要并联的组数（组）
2.975123013
取整后需要并联的组数（组）3配置方案：
电池总需求数量126
具体电池型号
S512/240HR 埃克塞德(GNB）电池配置计算书
12V电池单体最大功率(W)4549电池配置计算表格
蓄电池恒功率放电计算公式： Wp = (S×COS φ)÷(n×η)Wp：电池的放电功率，单位为W；
S：负载功率，单位为千伏安（kVA）；COS φ：输出功率因数；
n：电池组12V单体电池串联的节数；η：UPS逆变效率.
12V电池单组所需放电功率(W)13533.83459
计算过程：。
UPS蓄电池配置及相关计算方式
计算UPS蓄电池配置及蓄电池的放电时间蓄电池的放电时间要根据实际负载的功率来计算。
I=（P*cosφ）/（η*Ei）其中P是UPS的标称输出功率，cosφ是负载功率因数，η是逆变器的效率，E i是电池放电终止电压（一般指电池组的电压）。
将具体数据代入上式，求出电池最大放电电流，然后从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。
蓄电池的放电电流与放电时间不是线性的蓄电池的容量一般都是20HR（小时率）的，只有以5A放电20小时才是配100AH的。
因为100AH的电池在5A可以放电20小时，在10A时只有9小时左右，20A时只有4小时左右，但在2A时确可以放60小时以上。
以下为电池恒电流放电参数表，指恒定电流放电能达到的时间。
UPS用的12V电池一般终止电压为10.5V。
蓄电池的实际放电容量还与温度有关，如MF12-100的电池在10℃时以0.1C电流放电，蓄电池能表现的容量约为85AH，3-5年后蓄电池随着内部老化放电时间会渐渐缩短。
如果知道负载功率，如何来配置蓄电池组的数量来达到预定的时间？如负载的的功率为2000W，要求需要延时2小时。
首先计算蓄电池的放电电流，根据能量守恒得出UPS的放电电量与蓄电池的放电电量是基本相等的。
所以可以直接按2000W的功率来算出电池的放电电流。
如果我们配的UPS是山特3KVA的，12V 电池个数是8只，终止电压是10.5*8＝84V，放电时的计算电流是2000W/84V＝23.8A，如果逆变器的效率按95％来算，则实际电流为23.8/0.95＝25A。
再对照上表，查找电池的规格能在终止电压为10.5V、放电电流25A时可以达到2小时。
很明显，MF12-65（12V-65AH）的这款可以达到，所以电池的配置就选12V-65AH 8只。
比如12V-100AH的电池在27.2A时可以放电3小时，如果电流在55A时需要放电3小时，就需要选12V-100AH的电池2组并联使用才可以达到相应的时间。
UPS电池容量的计算方法
UPS电池容量的计算方法第一篇：UPS电池容量的计算方法UPS电池容量的计算方法一般UPS配置以一下公式计算: UPS电源视在功率(VA)×功率因素×延时时长(小时数)÷UPS电源启动直流电压÷逆变器效率=所需电池安时数(AH)功率因数一般取0.8，逆变器效率一般取0.9，UPS电源启动直流电压根据不同型号而不同。
计算出了所需的安时数后，再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。
例如：电池安时数=60000×0.8×0.5÷192÷0.9=138.88AHUPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф → UPS电源的输出功率因数（UPS一般为0.8）η → UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→ 蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C 时间与放电速率C30分钟 60分钟 90分钟 120分钟 180分钟0.92 0.610.50.42 0.29 例如P=300KVA延时30分钟逆变器启动电压：U=360 电池额定电压：U1=12V 每组电池数量：N=U÷U1=360÷12=30节电池的最大放电电流：Imax=P×cosф÷（η×N×E）=300000VA×0.8÷（0.9×30×10.5）=846A 电池组的标称容量= 846÷0.92=919AH电池组的总容量=919AH×30节×12V=330840AH需要用电池150AH 30节6组，电池柜6个，尺寸800*900*2000 300KVA UPS尺寸为1800*1250*1800 电池放出容量=负载的有功功率×支持时间/(电池电压×UPS逆变效率)=300000×0.8*0.5/(360*0.9)=370二、EPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → EPS电源的标称输出功率cosф → EPS电源的输出功率因数（EPS一般为1`）η → UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→ 蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C 时间与放电速率C 30分钟 60分钟90分钟 120分钟 180分钟 0.92C 0.61C 0.5C 0.42C 0.29C 例如EPS YSJ-300KW延时30分钟电池的最大放电电流1058A= 标称功率300000W×1÷（0.9效率*30节*10.5V每节电池放电电压）电池组的标称容量= 1058÷0.92C=1150AH因此需要用电池150AH30节7组电池柜7个尺寸800*900*2000 UPS电源计算公式及电池配置方法1、技术性能；2、质量保证；3、服务保证；4、产品价格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12/6/2020
可编辑ppt
1
UPS 电池配置方法（恒功率法）
第一步：确定7个参数；
第二步：计算直流功率需求（单体）
第三步：选择电池，查看是否满足
第四步：调整组数重新计算
第五步：确定此电池在此放电时间段的放电能力
第六步：此组电池配置的预计后备时间是多少？
第七步：更改节数，优化配置
12/6/2020
UPS 电池配置方法（恒功率法）
UPS电池配置方法 1.算出直流功率需求； 2.查找合适的电池满足直流功率需求； 3.适当的调整电池节数和组数来达到1和2间的满足要求；
一般原则： 1.组数一般不超过4组，2组为宜； 2.12V电池一般较2V电池成本低廉，一般优选12V电池； 3.如果UPS电池节数可调，一般不要配置为最少数量； 4.恒功率计算方法较恒电流计算方法更准确。
Ce--25度基准温度容量
T--放电时环境温度
K--温度系数（10h率K=0.006， 3h率K=0.008，1h率K=0.01）
12/6/2020
可编辑ppt
8
UPS 电池配置方法（恒功率法）
• 第六步：此组电池配置的预计后备时间是多少？
12/6/2020
可编辑ppt
9
UPS 电池配置方法（恒功率法）
可编辑ppt
2
UPS 电池配置方法（恒功率法）
• 第一步：确定关键的7个参数 • 这些参数均是由UPS和用户需求决定 • 组数先假设1组
12/6/2020
可编辑ppt
3
UPS 电池配置方法（恒功率法）
• 第二步：计算直流功率需求（单体）
12/6/2020
可编辑ppt
4
UPS 电池配置方法（恒功率法）
12/6/2020
可编辑ppt
6
UPS 电池配置方法（恒功率法）
• 第四步：调整组数重新计算 • 2组就能满足并超过要求（776.6＞709.22）
12/6/2020
可编辑ppt
7
UPS 电池配置方法
注：环境温度对电池容量影响的公式
Ct=Ce× [1+K(T-25)]
• 第三步：选择电池 • 在您需求时间列里，的查找大于等于直流功率（第二步的结果）要求
合适的电池型号。 • 但是最大功率的C&D 12-775A DNT都不能满足要求（776.6 ＜
1418.44）
12/6/2020
可编辑ppt
5
UPS 电池配置方法（恒功率法）
• 第四步：调整组数重新计算 • 2组就能满足并超过要求
• 第七步：调整节数，优化方案
12/6/2020
可编辑ppt
10
UPS 电池配置方法（恒功率法）
• 第七步：调整节数，优化方案
12/6/2020
可编辑ppt
11
