实验八、8155可编程并行IO扩展接口实验.

实验八、8155可编程并行I/O扩展接口实验一、实验目的1．熟悉8155并行接口芯片的基本工作原理及应用2．掌握单片机与8155的接口电路设计和编程二、实验设备1．仿真器2．8155可编程并行I/O扩展接口模块3．单片机最小系统模块4．数码管动态扫描显示模块5．矩阵式键盘模块三、实验要求连接单片机最小系统、8155扩展接口实验模块、数码管动态扫描显示模块、矩阵式键盘模块，要求在键盘按下时，8位LED动态显示器上最低位显示相应的字符，以前的各位字符向高位推进1位。

四、实验原理8155芯片内包含有256字节RAM，2个8位、1个6位的可编程并行I/O口，和1个14位定时器/计数器。

由于8155既具有RAM又具有I/O口，因而是单片机系统中最常用的外围接口芯片之一。

４．1引脚说明8155共40个引脚，采用了双列直插的封装，主要引脚功能如下：◆AD7—AD0：地址数据总线；单片机和8155之间的地址、数据、命令、状态信息都是通过它来传送的。

◆CE：片选信号线，低电平有效。

◆RD：存储器读信号线，低电平有效。

◆WR：存储器写信号线，低电平有效。

◆ALE：地址及片选信号锁存信号线，高电平有效。

在下降沿时将地址及片选信号锁存到器件中。

◆IO/M：IO接口与存储器选择信号线，高电平选择I/O，低电平选择存储器。

◆PA7—PA0：A口输出/输入线。

◆PB7—PB0：B口输出/输入线。

◆PC5—PC0：C口输出/输入或控制信号线，用作控制信号时其功能如下：◆PC0：A INTR（A口中断信号线）◆PC1：A BF（A口缓冲器满信号线）◆PC2：ASTB（A 口选通线）◆PC3：B INTR（B口中断信号线）图8-1 8155引脚与逻辑图◆PC4：B BF（B口缓冲器满信号线）◆PC5：BSTB（B 口选通线）表8-1 地址与寄存器映射◆TIMER OUT：定时器/计数器输出端；◆RESET：复位信号线。

◆8155引脚与逻辑如图8-1所示。

8155 的引脚及结构_单片机原理与接口技术（第2版）_[共2页]

7.68155可编程并行输入/输出接口1933．方式2（A 口双向选通传送工作方式）只有A 口有方式2，B 口没有方式2。

工作方式2是一种双向传送方式，数据的输入/输出都能锁存，C 口的高5位用作A 口的联络信号，C 口的低3位仍用作方式0与方式1，在方式0时可作C 口基本输入/输出，在方式1时用作B 组联络信号。

图7-28所示为8255A 工作方式2时的功能图，表7-4所示是8255A 方式2时C 口各位的定义。

A OBF 和A ACK 构成双向方式下输出的联络信号，A OBF 与方式1输出时功能相同，A ACK 与方式1输出有所不同。

在方式2情况下，外围设备收到8255A 发出的A OBF 输出缓冲器满信号，不能直接从A 口输出缓冲器读取输出数据，而要利用A ACK 去触发8255A 的A 口输出缓冲器，让8255A 将A 口输出缓冲器中的数据传送到A 口外部数据线上，否则8255A 的A 口输出缓冲器输出端呈高阻态。

表7-4 8255A 方式2时C 口各位的定义IBF A 和A STB 构成双向方式下输入的联络信号，其功能与方式1输入时相同。

INTR A 是双向方式下输入与输出合用的中断请求信号，其置位复位条件和功能与方式1相同。

当A 口工作于方式2时，允许中断。

若B 口工作于方式1时，也允许中断。

这时就有3个中断源：A 口的输入、A 口的输出和B 口；2个中断信号：INTR A 和INTR B 。

CPU 在响应8255A 的中断请求时，先要查询PC3（INTR A ）和PC0（INTR B ），以判断中断源是A 口还是B 口。

如果是A 口，还要进一步查询PC5（IBF A ）和PC7（A OBF ），以确定是输入中断还是输出中断。

8255A 工作方式2时的C 状态字见表7-5。

表7-5 8255A C 口方式2状态字位表7.68155可编程并行输入/输出接口8155芯片是一种可编程多功能接口芯片，其内部包含256 B 的SRAM ，两个8位并行接口，一个6位并行接口和一个14位计数器，与80C51系列单片机的接口非常简单。

《单片机原理及应用》习题库及答案

《单片机原理及应用》习题库单位：广东松山职业技术学院电气工程系自动化教研室编者：田亚娟等审核：《单片机原理及应用》精品课程项目组适用专业：电气自动化技术等专业一、填空题1．单片机与普通计算机的不同之处在于其将_CPU__、存储器和__I/O_3部分集成于一块芯片之上。

2．CPU主要由运算器和控制器组成。

CPU中的布尔处理器用来处理位操作。

3．MSC-51系列单片机中，片内无ROM的机型是8031 ，有4KB ROM的机型是_8051_，而有4KB EPROM 的机型是8751 。

4．-32的补码为11100000 B，补码11011010B代表的真值为_-38__D。

5．原码数BFH=_-63_D，原码数6EH=_110_D。

6．100的补码=_64_H，-100的补码= 9C H7．在8031单片机内部，其RAM高端128个字节的地址空间称为特殊功能寄存器或SFR 区，但其中仅有_21_个字节有实际意义。

8．通常单片机上电复位时PC=_0000_H，SP=_07_H，通用寄存器则采用第_0_组，这一组寄存器的地址范围是从_00 H~_07_H。

9．若PSW为18H，则选取的是第_3__组通用寄存器。

10．8031单片机复位后R4所对应的存储单元地址为_04_H，因上电时PSW=_00_H。

11．若A中数据为63H，那么PSW的最低位（即奇偶位P）为_0_。

12．在微机系统中，CPU是按照程序计数器PC 来确定程序的执行顺序的。

13．在8031单片机中，使用P2、P0口传送地址信号，且使用了P0口来传送数据信号，这里采用的是总线复用技术。

14．堆栈遵循先进后出（或后进先出）的数据存储原则，针对堆栈的两种操作为_PUSH_和_POP_。

15．当8051地RST端上保持两个机器周期以上低电平时，8051即发生复位。

16．使用8031单片机时需将EA引脚接_低__电平，因为其片内无程序存储器。

17．8位机中的补码数80H和7EH的真值分别为_-128__和_127 。

单片机原理与应用复习题【附答案】

《单片机原理与应用》练习题练习题一一、填空题。

1、8051最多可以有_____个并行输入输出口，最少也可以有1个并行口，即____。

P3口的第二功能有________________________________。

2、MOV A，40H 指令对于源超作数的寻址方式是 __________寻址。

3、指令JB 0A7H，ABC的作用是_________________________。

（0A7H是P2.7的地址）4、将CY与A的第0位的非求或的指令是___________________，若原A=0，执行后A=______。

5、MCS—51单片机外部中断请求信号有电平方式和____________ ,在电平方式下,当采集到INT0,INT1的有效信号为________ 时,激活外部中断。

6、定时器/计数器的工作方式3是指的将_________ 拆成两个独立的8位计数器.而另一个定时器/计数器此时通常只可作为_______ 使用.7、8031（8051）单片机具有_____位CPU，_____位并行I/O口，_____个十六位定时计数器，_____字节内部RAM，_____个中断源，最大可扩展_____K字节外部程序存储器，最大可扩展______K字节外部数据存储器。

8、当单片机运行内部程序存储器的程序时，/EA端接______；当没有内部程序存储器而运行外接程序存储器的程序时，/EA端接______。

9、按照串行数据的同步方式，串行通信可分为______和______两类。

按传送方向，可分为________和________两种制式。

10、8051ALE信号的作用是_____________________，当不接片外RAM/ROM时，ALE线上输出的脉冲频率为___________。

11、堆栈指示器SP有_____位，单片机复位后SP中的值为_____；数据指针DPTR有____位，复位后其值为_____，复位后程序计数器PC中内容为_______。

《单片机原理及应用》大学考试试题A卷及参考答案

大学期末考试试卷《单片机原理及应用》大学考试试题A卷及参考答案一、填空题(每空格1分，共10分)1.MCS—51布尔处理机的存储空间是_______。

2.P2口通常用作_______，也可以作通用的I/O口使用。

3.若由程序设定RS1、RS=01，则工作寄存器R～R7的直接地址为______。

4.8051的堆栈区一般开辟在_______。

5.所谓寻址，其实质就是_______。

6.存储器映象是_______。

7.定时器中断请求发生在_______。

8.中断响应时间是指______。

9.通过CPU对I/O状态的测试，只有I/O已准备好时才能进行I/O传送，这种传送方式称为_______。

10.在中断服务程序中现场保护和现场恢复期间，中断系统应处在____状态。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.MCS-51单片机复位操作的主要功能是把PC初始化为( )。

A.0100HB.2080HC.0000HD.8000H2.若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为( )。

A.500B.1000C.216-500D.216-10003.定时器1工作在计数方式时，其外加的计数脉冲信号应连接到( )引脚。

A.P3.2 B.P3.3C.P3.4D.P3.54.当外部中断请求的信号方式为脉冲方式时，要求中断请求信号的高电平状态和低电平状态都应至少维持( )。

A.1个机器周期B.2个机器周期C.4个机器周期D.10个晶振周期5.MCS-51单片机在同一优先级的中断源同时申请中断时，CPU首先响应( )。

A.外部中断0B.外部中断1C.定时器0中断D.定时器1中断6.定时器若工作在循环定时或循环计数场合，应选用( )。

A.工作方式0B.工作方式1C.工作方式2D.工作方式37.MCS-51单片机的外部中断1的中断请求标志是( )。

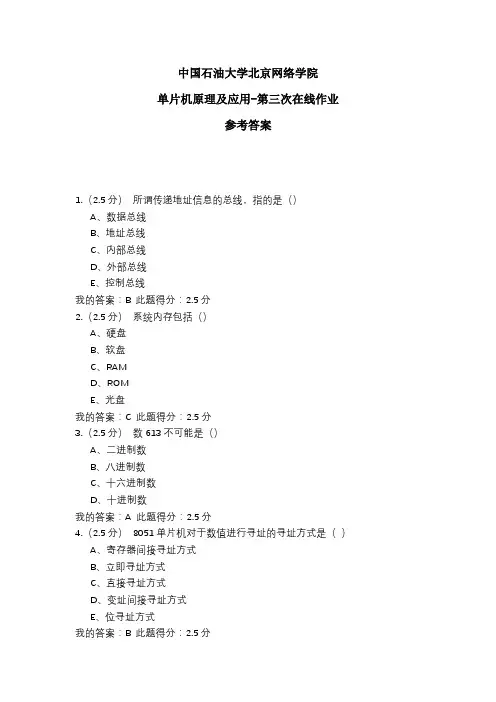

2020年中国石油大学北京网络学院单片机原理及应用-第三次在线作业参考答案

中国石油大学北京网络学院
单片机原理及应用-第三次在线作业
参考答案
1.（
2.5分）所谓传递地址信息的总线，指的是（）
A、数据总线
B、地址总线
C、内部总线
D、外部总线
E、控制总线
我的答案：B 此题得分：2.5分
2.（2.5分）系统内存包括（）
A、硬盘
B、软盘
C、RAM
D、ROM
E、光盘
我的答案：C 此题得分：2.5分
3.（2.5分）数613不可能是（）
A、二进制数
B、八进制数
C、十六进制数
D、十进制数
我的答案：A 此题得分：2.5分
4.（2.5分）8051单片机对于数值进行寻址的寻址方式是（）
A、寄存器间接寻址方式
B、立即寻址方式
C、直接寻址方式
D、变址间接寻址方式
E、位寻址方式
我的答案：B 此题得分：2.5分。

8255A与8155应用原理

?8155的ram和io口编址???????8155芯片的内部结构256b静态rama定时器bc口apa0pa7口bpb0pb7pc0pc5口ciomad0ad7cealerdwrreset定时器输入定时器输出接单片机接外设接外设接外设8155引脚功能pc3pc4pc5iomcerdwralead0ad1ad2ad3ad4ad5ad6ad7vssvccpc2pc1pc0pb7pb6pb5pb4pb3pb2pb1pb0pa7pa6pa5pa4pa3pa2pa1pa08155timerinresettimeroutad0ad7三态地址数据线端口存储器选择iomrd读ale地址锁存允许写wr选片ce定时器输入定时器输出timerintimeroutpa0pa7a口端口线pb0pb7b口端口线pc0pc5c口端口线地址编码内部寄存器i0口地址a7a6a5a4a3a2a1a0命令状态寄存器xxxxx000pa口寄存器xxxxx001pb口寄存器xxxxx010pc口寄存器xxxxx011定时器低8位寄存器xxxxx100定时器高6位和2位定时器方式寄存器xxxxx101?38155的使用?18155内ram的使用
A组和B组控制的作用如下： A组控制逻辑控制端口A及端口C的上半部；
B组控制逻辑控制端口B及端口C的下半部。
图7-6 8255结构图
2、方式选择控制字及工作方式方式选择控制字及各位的意义如图7-7所示。 1）方式0 方式0 是一种基本输入或输出方式，它适用于无需握手信号的简单输入输出应用场合，端口A、B、C都可作为输入或输出数据使用，输出有锁存而输入无锁存。 2）方式1 方式1 也称选通的输入/输出方式。在这种方式下，无论是输入还是输出都通过应答关系实现，这时端口A或B用作数据口，端口C的一部分引脚用作握手信号线与中断请求线。若端口A工作于方式1,则B可工作于方式0；若端口B工作于方式1,则A可工作于方式0或余下的13位可工作于方式0；若端口A和B同时工作于方式1,端口C余下的两位还可用于传送数据或控制信号。

8155资料

源自!"万方数据
该电路的工作过程是这样的：当系统准备显示一个字符时，其余位均为低电平。 % 口输 #$"" 的 % 口相应位为高电平，出经 &’() 反向为低电平接到 *+, 显示管的共阴端，这个 *+, 就能够点亮，其余的 *+, 因为共阴端为高电平，不会亮。由于所以需要显示的 *+, 显示是由 # 个发光二极管 % - . 组合的，字符，要和各段对应起来。以 % 段对应数据 ,( 位，以 . 段对应数据 ,& 位，显示 “$ ” 就需要输出 (). 即二进制的 (((( ($$(/。 % 口送出位选择信号的同时， #$"" 的 / 口将对应字符的显示字段码输出到 &’*01’" ，经过 &’*01’" 驱动接到 *+, 的各段。这样一个字符就显示出来了。由于人眼有滞后效应，为了使人能看清楚，这个显示要延时一段时间 2 大约 130 4 之后，再依次显示其它字符，这种方法 “动态扫描 ” 叫。因为 ,5#"$6 有六个 *+,，所以 % 口用了六根数据线。采用动态扫描显示的优点是：节省口线。以上述为例，显示 ) 个 *+, 数码管，使用了 $’ 根口线。假如还要增加一个数码管，仅需要再增加一条口线。如果采用每段发光二极管对应一根口线的方式，就需要 ’# 条线！采用动态扫描的缺点是在一定时间内必须送一遍显示，否则就没有了显示或显示闪烁。这使得 758 的工作量大大增加，在编写程序时也应当注意及时处
各接口的工作方式由控制命令决定。为了操作上述这些寄存器和接口，需要对它们分配不同的地址。附图为 #$%% 作为单片机 #&!$ 扩展口使用的接线图。图中的 #$%% 片选地址接在 )&&&= > 在数据后面加“=”表示该数据是十六进制形式 ? ， 12 3 - 引脚接到地址线 ’# 上。这样，对 )&&&= 5 )&@@= 操作，就是对 #$%% 内部的 ,’- 操作，而对就是分别对命令 A 状态寄存器、 )$&&= 5 )$&%= 操作， ’ 口、 ( 口、定时器低位、定时器高位进行操作。#$%% 的命令寄存 * 口、器和状态寄存器使用同一个地址。

第8章__8155芯片讲解

RESET
256 字节
A
静态
RAM
B
14 位
定时
计数器
C
PA0～PA7 PB0～PB7 PC0～PC7
TIMER IN TIMER OUT
VCC(＋5 V) VSS(GND)
8155的各引脚的功能
8155各引脚的功能为：
地址/数据线AD0～AD7（8条）：

是低8位地址线和数据线的共用输入总线，常和

单片机的P0口相连，用于分时传送地址和数据；
PA0～PA7、PB0～PB7：

为A、B口线，用于和外设之间传递数据；
PC0～PC5

为C端口线，既可与外设传送数据，也可以作为A、B

口的控制联络线；
CS：
片选线，低电平有效。
8155的各引脚的功能
RESET：
复位线，通常与单片机的复位端相连。

256B的静态RAM；两个可编程的8位并行I/O口PA和PB；一个可编程的6位并行I/O口PC；一个可编程14位减计数器TC； 8位地址锁存器。
8155的引脚封装图
12 13 14 15 16 17 18 19
AD0 AD1 AD2 AD3 AD4 AD5 AD6 AD7
ALE：
地址锁存线，高电平有效。
IO/M：
RAM或I/O口的选择线。当为0时，选中8155的256B

RAM；当为1时，选中8155片内3个I/O端口以及命令/状

态寄存器和定时/计数器。
RD和WR：
读/写线，控制8155的读、写操作。
TMRIN（TI）：定时/计数器的脉冲输入端。

《单片机原理及应用》课程设计题目

附件一：《单片机原理及应用》课程设计题目［注：在以下扩展芯片中地址分配为，8255控制口：0FF2BH，A口：0FF28H，B口：0FF29H，C口：0FF2AH；8155控制口：0FF20H，A口（字位口）：0FF21H，B口（字形口）：0FF22H，C 口：0FF23H（键扫口）；其余扩展的芯片除存储器外，均使用由74LS138对8000H-0FFFFH 之间的地址进行译码产生的译码信号。

参与译码的地址线为A15、A14、A13和A12，此区间地址分为8段，每段地址长度1000H（最后一段地址可用范围为F000H－FEFFH）］1．函数波形发生器要求：利用D/A芯片产生峰峰值为5V的锯齿波和三角波。

控制功能：使用2个拨动开关（K1、K2）进行功能切换。

当K1接高电平时，输出波形的频率为1Hz，否则为0.5Hz。

当K2接高电平时，输出为三角波，否则输出为锯齿波。

使用的主要元器件：8031、6MHz的晶振、74LS373、74LS138、2764、DAC0832、LM324、拨动开关K1、K2等。

输出波形的验证方法：使用示波器测量输出波形。

2．255秒定时器要求：利用A/D对电位器滑动端的输出电压采样，其转换后得到的数字量做为定时器的设定值（0-0FFH秒）。

利用外部启动脉冲（实验系统上的单脉冲发生器）启动定时器开始做减法计数（每隔一秒钟，设定值减1），当设定值减到0时，单片机驱动喇叭发出1kHz 的报警声。

调整定时设定值和定时过程中的时间利用单片机串行口工作在方式0下，驱动两片74LS164在2位LED数码管上显示。

控制功能：通过旋动电位器W1来调整输入给A/D的采样电压值，8031通过对A/D采样得到数字量做为定时器的定时初值。

通过拨动开关K1来设定定时器的工作状态，当K1接高电平时，定时器处于定时状态，若接收到一个触发脉冲，则定时器开始倒计时。

计时到0，单片机通过P1.1驱动喇叭发出30秒钟的1kHz的报警声，然后将上一次的定时值重新装入，等待下一次启动定时；当K1接低电平时，定时器处于定时初值设定状态，这时旋动电位器W1可以调整定时初值，该值同步在2块LED数码管上显示。

8155详细说明

155可编程通用并行接口芯片7.4.1 8155的外部引脚及内部逻辑结构1. 外部引脚8155芯片为40引脚双列直插封装，单一的＋5V电源，其引脚排列如图7.16所示。

其中：：A口的输入输出信号线。

该口作输入还是输出，由软件决定。

：B口的输入输出信号线。

该口作输入还是输出，由软件决定。

：C口信号线。

该口可作输入、输出口外，还可以传送控制和状态信号，因此C口共有四种工作方式，即：输入方式（ALT1），输出方式（ALT2），A口控制端口方式（ALT3）以及A口和B口控制端口方式（ALT4）。

其工作方式由软件决定。

～：地址数据复用线。

：片选信号。

低电平有效。

图7.16 8155外部引脚：IO和RAM的选择信号。

＝0，选中RAM；＝1，选中IO口。

：地址锁存信号。

除了进行～的地址锁存控制外，还用于把片选信号和等信号进行锁存。

：读选通信号。

：写选通信号。

：复位信号。

复位后A口、B口和C口均为数据输入方式。

：定时器/计数器的计数脉冲输入端。

：定时器/计数器。

2. 内部逻辑结构8155的内部逻辑结构如图7.17所示。

由图可以看出，8155由三部分组成，即：存储单元为256字节的静态RAM；3个可编程的I/O，其中2个口（A口和B口）为8位口，1个口（C口）为6位口；1个14位的定时器/计数器图7.17 8155的内部逻辑结构由以上可知8155有A口、B口、C口和定时器/计数器低8位以及定时器/计数器高8位五个端口，另外8155内部还有一个命令/状态寄存器，所以8155内部共有6各端口。

对它们只需要使用即可实现编址，如表7-5所示。

表7-5 8155的端口地址编码7.4.2 8155的命令/状态字1. 8155的命令字由以上内容可知，8155的A口有输入和输出两种工作方式，B口也有输入和输出两种工作方式，而C口有输入方式（ALT1），输出方式（ALT2），A口控制端口方式（ALT3）以及A口和B口控制端口方式（ALT4）四种工作方式。

8.3-单片机8155

ASTB* （A 口选通）
ASTB* （A口选通）
BINTR（B口中断）
BBF（B口缓冲器满） BSTB* （B口选通）
PC3
PC4 PC5
输入
输入输入
输出
输出输出
输出
输出输出
（1）基本I/O方式
（2）选通I/O方式 a.选通I/O输入 b.选通I/O输出
3. 内部定时器/计数器及使用
14位的减1定时器/计数器，计数长度和计数方式
8.3
8155H芯片及与单片机接口
主要内容： 8155H芯片工作方式 8155H与单片机接口
一、8155H芯片
1.8155H的逻辑结构
2.8155H的引脚功能
（1）AD7～AD0（8条）（2）I/O总线（22条）（3）控制总线（8条） RESET：复位输入线
CE*和IO/M*
RD*和WR* ALE：地址锁存允许 TIMERIN和TIMEROUT*：（4）电源线（2条） Vcc：+5V电源
；计数初值高6位装入定时器；指向命令/状态口；设定命令控制字
MOVX
@DPTR,A
；A口输入，B口输出,开定时器
B口 C口计数器低8位
0
0
1
0
×
×
×
×
×
×
×
×
×
×
1
×
0
×
1
×
计数器高6位
RAM单元
（2）8155H的命令字
（3）8155H的状态字
二、8155H的工作方式 1.存储器方式
对片内RAM单元进行读写，若IO/M*=0和CE*=0，则通过AD7～AD0上的地址对RAM存储器任一单元读写。 2.I/O方式 8155H的I/O方式分为基本I/O和选通I/O两种工作

山东大学《单片机原理及应用》试题库含答案05系统扩展

第五章系统扩展一、判断题（）1．MCS—51单片机程序存储器操作时序中，在不执行MOVX指令时，P0口作为地址线，专用于输出程序存储器的高8位地址PCL；P2口专用于输出程序存储器的低8位地址PCH。

×（）2．线选法是把单根的低位地址线直接接到存储器芯片的片选端。

×（）3．对于8031单片机而言，在外部扩展EPROM时，EA引脚应接地。

（）4．对于8051、8751单片机而言，在外部扩展EPROM时，EA引脚可接 + 5V或接地。

×（）5．8155芯片的AD0～AD7：地址/数据线，是低8位地址和数据复用线引脚，当ALE=1时，输入的是数据信息，否则是地址信息。

×（）6．在接口芯片中，通常都有一个片选端CS（或CE），作用是当CS为低电平时该芯片才能进行读写操作。

（）7．DAC0832是8位D/A转换器，其输出量为数字电流量。

×（）8．ADC0809是8路8位A/D转换器，其工作频率范围是10KHz——1.2MHz。

（）9．EPROM27128有12根地址线,可寻址空间为16KB。

×二、单项选择题1．一个EPROM的地址有A0----A11引脚，它的容量为。

BA．2KB B．4KB C．11KB D．12KB2．单片机要扩展一片EPROM2764需占用 B 条P2口线。

3．在存储器扩展电路中74LS373的主要功能是。

DA．存储数据 B．存储地址 C．锁存数据 D．锁存地址4．下列芯片中其功能为可编程控制的接口芯片是。

DA．373 B．2114 C．2716 D．81555．在用接口传信息时，如果用一帧来表示一个字符，且每一帧中有一个起始位、一个结束位和若干个数据位，该传送属于。

AA．串行传送 B．并行传送 C．同步传送 D．异步传送6．8031的外部程序存储器常采用的芯片是。

AA．2716 B．8255 C．74LS06 D．21147．若8155命令口地址是CF00H，则A口与B口的地址是。

实验十、8155接口扩展及其应用

实验十、８１５５接口扩展及其应用一、实验目的：１．掌握８１５５接口电路的使用方法；２．掌握８１５５接口芯片在５１系列单片机系统中的应用。

二、实验设备：ＴＤＳ－ＭＤ一台ＭＰ－５１一片７４ＬＳ７４一片１Ｋ电阻三个１０Ｋ电阻一个１０ｆ电容一个８１５５芯片一片示波器一台三、实验内容与步骤：１．线路原理如图１０．１所示：（图１０．１）这里，８１５５的ＰＡ０～ＰＡ７为输入线，接主机板上的开关组，ＰＢ０～ＰＢ７为输出线，接主机板上的一组发光二极管，就可以实现模拟性质的输入／输出操作。

由于Ｐ２．７线联到ＩＯ／Ｍ，Ｐ２．５线联到ＣＥ，所以规定８０００Ｈ～８００5Ｈ地址段为８１５５的Ｉ／Ｏ接口寄存器。

０００Ｈ～００ＦＦＨ地址段为８１５５内部的２５６字节存储区段。

我们可以用：ＭＯＶＸＡ，＠ＤＰＴＲ或ＭＯＶＸ＠ＤＰＴＲ，Ａ来进行读／写８１５５２．８１５５基本输入、输出实验：内容：对８１５５芯片编程为无中断的基本输入、输出方式，并规定ＰＡ口为输入，ＰＢ口为输出口，分别接至主机板上的开关组和二极管组，并在此基础上，实现从ＰＡ输入二进制数，送８１５５内部ＲＡＭ单元暂存，然后，再从该单元取出，送ＰＢ口输出，在二极管上显示相应的二进制数码。

算法的参考程序如下：地址机器码助记符────────────────────────────────２１００７４０２ＭＯＶＡ，＃０２２１０２９０８０００ＭＯＶＤＰＴＲ，＃８０００２１０５Ｆ０ＭＯＶＸ＠ＤＰＴＲ，Ａ２１０６Ａ３ＩＮＣＤＰＴＲ２１０７Ｅ０ＭＯＶＸＡ，＠ＤＰＴＲ２１０８９０００５０ＭＯＶＤＰＴＲ，＃００５０２１０ＢＦ０ＭＯＶＸ＠ＤＰＴＲ，Ａ２１０Ｃ００ＮＯＰ２１０ＤＥ０ＭＯＶＸＡ，＠ＤＰＴＲ２１０Ｅ９０８００２ＭＯＶＤＰＴＲ，＃８００２２１１１Ｆ０ＭＯＶＸ＠ＤＰＴＲ，Ａ２１１２９０８００１ＭＯＶＤＰＴＲ，＃８００１２１１５８０Ｆ０ＳＪＭＰ２１０７───────────────────────────────────实验步骤：①按图１０．１原理图接线，输入上述程序；②用ＧＢ＝２１００↘运行程序；③拨动主机板上的开关组，观察二极管组显示情况，开关与二极管应该是一一对应的；④按ＲＥＳＥＴ键终止程序运行。

单片机原理及应用考试试题及答案

单片机原理及应用考试试题及答案[1]11《单片机原理与应用》试题018答案填空题（每空2分，共30分）1、真值1001001B的反码为；其补码为2、MCS-51系列单片机00—1FH 。

3、程序状态标志字寄存器PSW中的PSW.7的含义是；PSW.0的含义是志。

6、单片机汇编语言程序有三种基本结构，分别是：和7、MCS—51单片机0 。

8、存储器EPROM 27128的地址线有KB。

9、可编程并行I / O接口芯片8255A有个8位并行I / O端口，可通过编程决定它们的功能。

二、单项选择题（每小题3分，共15分）1、MCS—51单片机外部有40个引脚，其中，地址锁存允许控制信号引脚是（A）ALE （B）PSEN（C）EA （D）RST （B ）A （A ）2、下列指令写法正确的是。

（A）MOV #20H，A （B）ADD R2，#30H （C）PUSH R0 （D）RRC3、ORG 0003HLJMP 2000HORG 000BHLJMP 3000H 当CPU响应外部中断0后，PC的值是（B）（A）0003H （B）2000H （C）000BH （D）3000H4、用MCS-51用串行扩展并行I/O口时，串行接口工作方式选择（A）（A）方式0 （B）方式1 （C）方式2 （D）方式35、MCS-51的并行I/O口信息有两种读取方法：一种是读引脚，还有一种是（A）（A）读锁存器具（B）读数据库（C）读A累加器具（D）读CPU三、简答题（每小题10分，共20分）1 简述可编程并行接口8255 A的其中有数据总线驱动器，读/写控制逻辑(2)由A组和B组控制电路。

(3)外部接口部分该部分有3个8位并行I/O端口，即A口、B口和C口。

2 单片机有哪几个特殊功能寄存器？各在单片机的哪些功能部件中？答：8051单片机R0,#30HMOV R7,#0FHMOV DPTR,#3000HLOOP：MOV A,@R0MOVX @DPTR,AINC R0INC DPTRDJNZ R7,LOOPRET2．编制一个循环闪烁灯的程序。

单片机原理及应用期末考试题试卷(含答案)

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（）a）RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a）7542H b）7542 c）75.42H d）75.424．下列指令中不影响标志位CY的指令有（）。

a）ADD A，20H b）CLR c）RRC A d）INC A5．CPU主要的组成部部分为（）a）运算器、控制器 b）加法器、寄存器c）运算器、寄存器 d）运算器、指令译码器6．INTEL 8051 CPU是（）位的单片机a）16 b）4 c）8 d）准167．8031复位后，PC与SP的值为（）a ）0000H，00H b）0000H，07H c）0003H，07H d）0800H，00H 8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。

a）MOV A, @R1 b）MOVC A, @A + DPTRc）MOVX A, @ R0 d）MOVX A, @ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（）a）20H b）30H c）00H d）70H10．下列哪条指令是正确的（）a）PUSH R2 b）ADD R0,Ac）MOVX A @DPTR d）MOV @R0,A二、填空题（每空1分，共30分）1．一个完整的微机系统由和两大部分组成。

2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类和，其中具有易失性，常用于存储。

四川中职对口高职单片机随堂测试8

《单片机原理与应用》随堂测试八（30分钟）一、选择题（每题4分，共32分）1、执行指令MOVC A,@A+DPTR时产生的控制信号是（）A.PSENB.EAC.WRD.RD2、下列可以不能实现将P1.0引脚置为高电平的指令有（）A. SETB P1.0B. MOV P0，#0FFHC. ORL P0，#11HD. XRL P0，#11H3、进入中断服务程序后，CPU不能自动清除的中断请求标志有（）A.TF0B.TF1C.下降沿触发的IE1D.低电平触发的IE04、关于8255，下列说法正确的是（）A.8255是通用、可编程串行接口芯片。

B.8255的三态、双向数据总线能直接与CPU的数据总线相连。

C.采用8255扩展的端口地址占用的是外部数据存储器的空间。

D.如8255芯片控制寄存器地址为8200H，则该8255 A口地址为8203H。

5、80C51单片机要进行10位帧格式的串行通讯时，串行口应工作在（）。

A.方式0B.方式1C.方式2D.方式36、80C51复位初始化时未改变SP的内容，第一个入栈的单元地址为（A）。

A.07HB.08HC.00HD.08H7、设MCS-51单片机晶振频率为12MHz，定时器作计数器使用时，其最高的输入计数频率应为（）A.2MHzB.1MHzC.500KHzD.250KHz8、在程序运行过程中执行PC=0200H的一条指令LCALL addr16，该调用子程序的返回指令是（），在执行该返回指令时，PC的值是（）。

A、 RETI 0203HB、RET 0202HC、RET 0203HD、 RETI 0202H二、填空题（每题4分，共28分）1、执行下列指令后，A的值是。

SETB CMOV A,#01HRLC AMOV DPTR,#2001HMOVC A.@A+DPTR----------ORG 2000HDW 0203H,256,3456H,5122、8155芯片的片选端（CE）如果由单片机P2口P2.7，P2.6，P2.5经74LS138Y2译码决定，寄存器/存储器片选端（IO/M）如果由P2.4线选决定。
