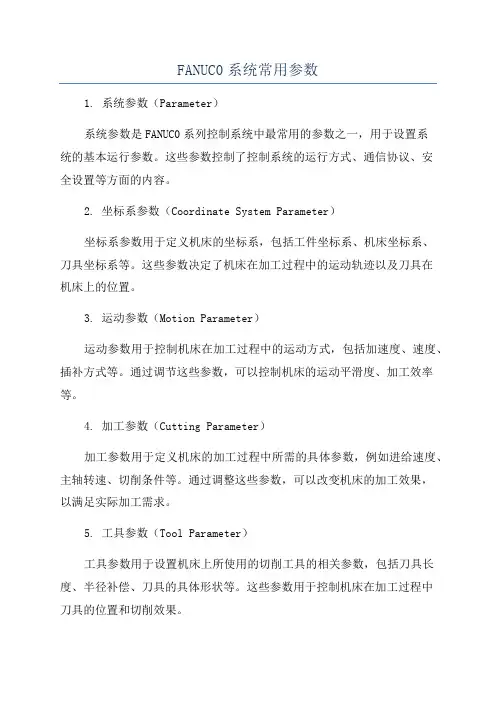

FANUC常用系统参数说明

FANUC0

小括号（）改为中括号【】将3204中的PAR由0改为1.

释放风扇报警（ALM701）参数PRM8901#0(FAN) O8000-O8999保密设置NE8(NO.3202#0).

O9000-O9999保密设置NE9(NO.3202#4). FANUC Series Oi-MD：

在显示器上修改梯图。

按SYSTEM键,按右扩展键几次,直到显示器下面出现[PMCCNF]时,按[PMCCNF]软键,按[设定]软键,在出现的画面上将:编程允许(EDIT ENABLE),内置编程器许可(PROGRA MM ER ENABLE),编辑后保存到快闪存储器（WRITE TO F-ROM (EDIT)）,

这三项打开即可修改梯图.

FANUC Series Oi-MC ：

按SYSTEM 键，按[ > ] 软键几次，当出现[PMCPRM]软键时按此键，按[SETING]软键，在出现的画面上将：EDIT ENABLE置1

WRITE TO F-ROM (EDIT)置1

PROGRAMMER ENABLE 置1

这三项打开即可修改梯图。

这三项只要能置为1 ，就能进入梯图修改，若置不了1，就是有参数封住了，防止别人乱改梯图。对于有密码的梯形图，要输入密码才可以看到，才可以修改。为使用梯形图编辑功能，应该在“PARAMETERS FOR ONLINE MONITOR”中把“RS-232-C”和“F-BUS”选择为“NOT USE”，以使在线监控功能无效。

自动插入顺序号：0000 #5 SEQ

自动插入顺序号增量值：3216

最大主轴转速：3772

加工中心乱刀修正

System------参数-----PNMNET-----数据-----操作-----缩放-----寻找。

旧版本系统D144,主轴25，D145 1POT(1).D146(2)……新版本系统D300主轴25，D301 1POT(1).D302 2POT(2)……

I/O通道号（参数（No.0020））：

I/O CHANNEL=0 0101停止位和其它数据。

0102 I/O设备的规格号。

0103 波特率

I/O CHANNEL=1 0111 停止位和其它数据。

0112 I/O设备的规格号。

0113 波特率

伺服设定

参数3111#0设为1，显示【伺服设定】system 8950#0=1显示存储器内容。

3112#2外部操作信息记录。

3103#2系统报警履历。

GUIDE指导

MONIT监视

W.GRPH波形

MAIN BOARD显示主板及主板上的卡、模块信息。OPTION BOARD显示安装在可选插槽上的板信息。DISPLAY显示与显示器相关的信息。

OTHERS显示其他（MDI和基本单元等）信息。CERTIFY ID显示CNC识别编号的ID信息。

LSK输入参数时标头状态。

COMPARE正在核对数据的状态。

WOFS处在工件原点补偿量测量方式的状态。

AICC处在AI轮廓控制方式下的运行状态（仅限M系列系统。参数3241-3247）

AI APC处在AI先行控制方式下的运行状态（仅限M系列系统。参数3241-3247）

APC处在先行控制方式下的运行状态（仅限T系列系统。参数3251-3257）

P.MATE管理器，出现POWER MATE CNC 管理器的初始画面。

NEXT CH 下一通道

PREV.CH上一通道

系统报警信息输出

在按【-】和【。】的同时，给系统通电。系统显示IPL（初始程序加载）画面。

在IPL画面输入“5”，选择“SYSTEM ALARM UTILITY”(系统报警信息)。

输入“2”，选择“2.OUTPUT SYSTEM ALARM FILE”(输出系统报警文件)。

输入“1”，选择“1”OUTPUT SYSTEM ALARM FILE FROM FILI-RAM(从文件RAM输出系统报警)。

系统屏保时间：3123

1、为了延长CRT的使用寿命可通过同时按下任意一个功能键和CAN使系统屏保黑屏。

2、同时按下N0键CAN键系统接通电源，机床返回参考点前不进行软限位检查。

3、同时按下RESET键和CAN键。可以暂时解除系统的100号（参数写保护打开）报警。

4、同时按下RESET键和DELET键，系统接通电源。就可清除系统内存中的全部内容。

5、按下RESET键，接通系统电源，可清除系统的参数，各种补偿值及PMC参数。

6、按下DELET键接通电源，可清除系统内存中的全部加工程序。

7、同时按下PROGRM键和DELET键。系统电源接通，可解除系统101号（编辑程序时系统突然断电）。加工零件计数：6710.
