数显洛氏硬度计TH501操作指导书(1)
洛氏硬度计操作指引
1.0目的
为了规范洛氏硬度计操作过程，能合理有效的使用，且保证设备的寿命及准确性。
2.0范围：
适用于洛氏硬度计设备。
3.0职责
品质部。
4.0罗氏硬度计使用操作步骤：
4.1将备测产品放置在仪器托盘上一先扭仪器侧面档位100/150度T再扭动底盘支架使底盘上升与产品有轻微缝隙，底盘上升时不可接触到产品一再将扭动仪器表盘B-C处即归零一再按扭动底盘支架3圈，扭动最后一圈时指针不可超过BY线左右5度T如果超过5度，需重复再按扭动底盘支架3圈一将扭动仪器表盘B-C处即归零T波动仪器右边底部拉杆“力T加”至力端T“卸T加”拉杆自动会滑到卸端一再波动“卸T加”至加端一读取指针度数
5.0使用注意事项：
5.1测试OK后的产品要及时清理、留样或报废处理；
5.2每天下班前做好设备清洁卫生及设备保养；。
洛氏硬度计操作指导书
2.9在每个试样上的测试点数不少于3点（第一点不记），对大批量试样的检验，点数可适当减少。
3.0注意事项：
3.1无特殊的环境要求,普通室内环境即可。
3.2在试验前后经常用标准块校对硬度计。
3.3在硬度测试中，施加主试验力后，严禁转动变荷手轮。
3.4硬度计应保持清洁，试验完后罩上防尘罩。硬度块、球压头使用完毕后应涂上防锈油，防止锈蚀。
3.5硬度计应由国家计量部门定期检定，每年至少一次以保证硬度计的准确性。
编制/日期
审核/日期
批准/日期
洛氏硬度计操作指导书
页码
第1页
1. 0设备图片
2.0操作步骤：
2.1根据试件的形状、尺寸大小来选择合适的试台。
2.2根据被测试件材料的软硬度程选择标尺，顺时针转动变荷手轮，确定总试验力。
2.3当使用金刚石压头时，手的中指顶住金刚石头部，轻轻地朝压头杆孔中推进，贴紧支承面，把压头止紧螺钉略为拧紧，然后将被测试件置于试台上。
2.4旋转顺时针转动，升降螺杆上升，应使试件缓慢无冲击地与压头接触，直至硬度计百分表小指针从黑点移到红点，与此同时长指针转过三圈，垂直指向“C”处，此时已施加了98.07N初试验力，长指针偏移不得超过5个刻度值。若超过此范围不得倒转，应改换测点位置重做。
2.5转动硬度计表盘，使长指针对准“C”位。
2.6加试验力手柄缓慢向后推，保证主试验力在4-6秒内施加完毕。总试验力保持时间10秒，然后将加制试验力手柄在2-3秒内平稳地向前拉，卸除主试验力，保留初试验力。
洛氏硬度计操作规程

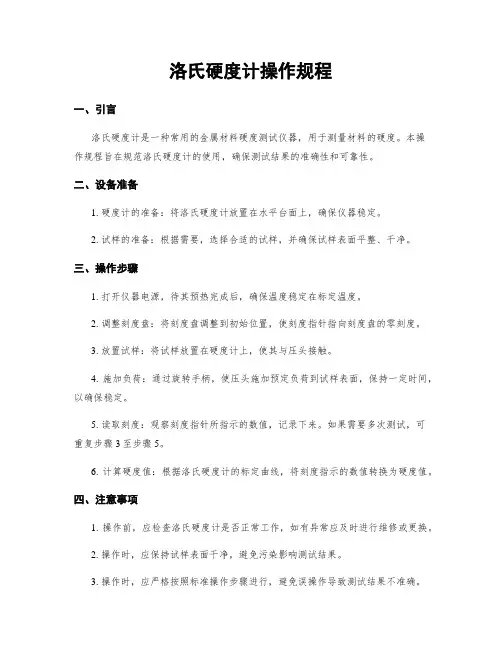

洛氏硬度计操作规程一、引言洛氏硬度计是一种常用的金属材料硬度测试仪器，用于测量材料的硬度。
本操作规程旨在规范洛氏硬度计的使用，确保测试结果的准确性和可靠性。
二、设备准备1. 硬度计的准备：将洛氏硬度计放置在水平台面上，确保仪器稳定。
2. 试样的准备：根据需要，选择合适的试样，并确保试样表面平整、干净。
三、操作步骤1. 打开仪器电源，待其预热完成后，确保温度稳定在标定温度。
2. 调整刻度盘：将刻度盘调整到初始位置，使刻度指针指向刻度盘的零刻度。
3. 放置试样：将试样放置在硬度计上，使其与压头接触。
4. 施加负荷：通过旋转手柄，使压头施加预定负荷到试样表面，保持一定时间，以确保稳定。
5. 读取刻度：观察刻度指针所指示的数值，记录下来。
如果需要多次测试，可重复步骤3至步骤5。
6. 计算硬度值：根据洛氏硬度计的标定曲线，将刻度指示的数值转换为硬度值。
四、注意事项1. 操作前，应检查洛氏硬度计是否正常工作，如有异常应及时进行维修或更换。
2. 操作时，应保持试样表面干净，避免污染影响测试结果。
3. 操作时，应严格按照标准操作步骤进行，避免误操作导致测试结果不准确。
4. 操作后，应将洛氏硬度计清洁干净，并妥善保管，以防损坏或丢失。
五、常见问题及解决方法1. 测试结果不稳定：可能是由于试样表面不平整或试样与压头接触不良所致。
解决方法是重新选择平整的试样，并确保试样与压头接触紧密。
2. 无法读取刻度指示：可能是由于刻度盘未调整到正确位置所致。
解决方法是重新调整刻度盘，使刻度指针指向零刻度。
3. 仪器故障：如果发现仪器故障，应立即停止使用，并联系专业维修人员进行处理。
六、总结洛氏硬度计是一种重要的金属材料硬度测试仪器，在工业生产和科学研究中有广泛应用。
通过遵循本操作规程，能够确保洛氏硬度计的正确使用，提高测试结果的准确性和可靠性。
在操作过程中，应注意安全操作，遵守相关规定，保护设备，确保测试的顺利进行。
洛氏硬度计操作说明
洛氏硬度计操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。
适用范围：
适用于可锻铸件、硬质合金钢、轴承钢、硬化薄钢板等表面硬度
责任部门：
测试中心
操作说明：
1、依据测试材料选择适当的测试头
A标尺: 用于测定硬度超过70HRC的金属(如碳化钨,硬质合金等), 也可测定硬的薄板材料以及表面淬硬的材料.
C标尺: 用于测定経过热处理的钢制品硬度.
B标尺: 用于测定较软的或中等硬度的金属以及未经淬硬的钢制品.
2、试验程序
(1)将丝杠顶面及工作台上下端面擦净,将工作台置于丝杠台上;
(2) 将试件支撑面擦净置于工作台上,旋转手轮使工作台缓慢上升并顶起压头,至小指针指向红点,大指针旋转3圈垂直向上为止;
(3) 旋转指示器外壳,使C,B之间长刻线与大指针对正;
(4) 拉动加载手柄,施加主测试力,指示器的大指针按逆时针方向转动;
(5) 当指示针转动停止下来后,即可将加载手柄推回,卸除主测试力;
(6) 从指示器上相应的标尺读数;
(7) 转动手轮使试件下降,再移动试件.按以上(2)-(6)步骤进行新的试验;
(8) 试验结束后用防尘罩将机器盖好.
注意事项：
(1)定期在丝杠与手轮的接触面注入少量机油;
(2) 硬度计使用前,应将丝杠顶面和工作台上端面擦净;
(3) 定期用标准硬度块检查硬度计精度,决不允许在支撑面测试;
(4) 当标准硬块支承面有毛刺时应用油石打光,在其不同位置试验时,硬块应在工作台上拖动,不应拿离工作台
编制审核批准
日期日期日期。
洛氏硬度计操作规程

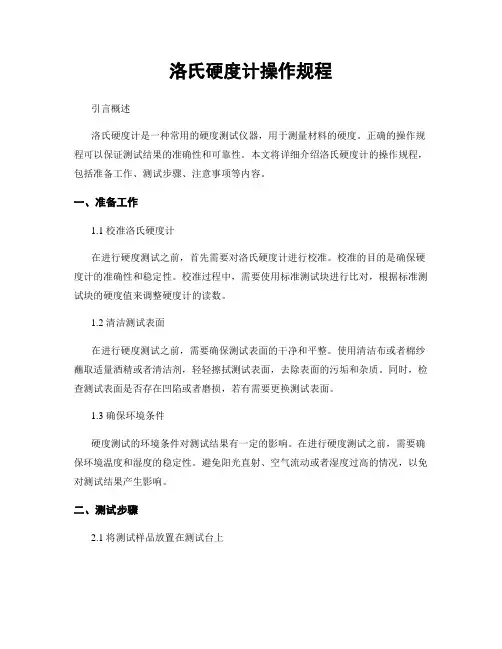

洛氏硬度计操作规程引言概述洛氏硬度计是一种常用的硬度测试仪器，用于测量材料的硬度。
正确的操作规程可以保证测试结果的准确性和可靠性。
本文将详细介绍洛氏硬度计的操作规程，包括准备工作、测试步骤、注意事项等内容。
一、准备工作1.1 校准洛氏硬度计在进行硬度测试之前，首先需要对洛氏硬度计进行校准。
校准的目的是确保硬度计的准确性和稳定性。
校准过程中，需要使用标准测试块进行比对，根据标准测试块的硬度值来调整硬度计的读数。
1.2 清洁测试表面在进行硬度测试之前，需要确保测试表面的干净和平整。
使用清洁布或者棉纱蘸取适量酒精或者清洁剂，轻轻擦拭测试表面，去除表面的污垢和杂质。
同时，检查测试表面是否存在凹陷或者磨损，若有需要更换测试表面。
1.3 确保环境条件硬度测试的环境条件对测试结果有一定的影响。
在进行硬度测试之前，需要确保环境温度和湿度的稳定性。
避免阳光直射、空气流动或者湿度过高的情况，以免对测试结果产生影响。
二、测试步骤2.1 将测试样品放置在测试台上将待测试的样品放置在洛氏硬度计的测试台上，确保样品与测试台接触密切而不滑动。
对于较小的样品，可以使用夹具固定，以确保测试的准确性。
2.2 调整测试压力根据待测试样品的材料和硬度范围，调整洛氏硬度计的测试压力。
通常情况下，测试压力需要在规定的范围内进行调整，以确保测试结果准确可靠。
2.3 进行硬度测试按下测试按钮，使洛氏硬度计的压头与待测试样品接触，施加一定的测试压力。
保持测试时间，通常为几秒钟。
测试完成后，松开测试按钮，压头离开样品表面。
三、注意事项3.1 避免测试表面的干扰在进行硬度测试时，需要避免测试表面受到过多的干扰。
例如，避免手指接触测试表面，以免对测试结果产生影响。
同时，避免在测试过程中发生振动或者碰撞，以确保测试结果的准确性。
3.2 避免重复测试在进行硬度测试时，需要避免对同一位置进行重复测试。
重复测试可能会导致测试结果的误差，影响测试的准确性。
在测试过程中，应该选择不同的位置进行测试，以获取更加全面的硬度数据。
洛氏硬度计操作规程
洛氏硬度计操作规程一、引言洛氏硬度计是一种常用于测试材料硬度的仪器。
本操作规程旨在指导使用者正确操作洛氏硬度计，以保证测试结果的准确性和可靠性。
二、仪器设备1. 洛氏硬度计：确保硬度计的状态良好，无损坏和杂质。
2. 定标块：用于校准洛氏硬度计，根据需要选择合适的定标块。
三、操作步骤1. 准备工作a. 保持实验环境的干燥和整洁。
b. 确保洛氏硬度计处于稳定的水平状态。
c. 打开洛氏硬度计电源，并预热一定时间（通常为15-30分钟）。
d. 根据需要选择合适的压头（通常有三种类型：球形、圆柱形和钻头形）。
2. 校准硬度计a. 将定标块放置在硬度计试验台上。
b. 调节硬度计上的测试范围，使之与定标块的硬度值相近。
c. 依次使用不同压头对定标块进行测试，记录相应的读数。
d. 根据测试结果，进行硬度计的校准。
3. 准备测试样品a. 将待测试的样品放置在硬度计试验台上，保证其表面平整。
b. 清洁样品表面，确保无杂质和污垢。
4. 进行硬度测试a. 使用合适的压头对样品进行测试，确保压头与样品表面接触紧密。
b. 快速且均匀地施加压力，使压头慢慢向下穿过样品表面。
c. 观察洛氏硬度计上的读数，并记录下来。
d. 针对不同测试位置，在样品上选取多个测试点进行测试，以获取更准确的结果。
5. 记录结果和数据分析a. 将测试结果填写在相应的记录表中。
b. 对测试结果进行分析和比较，得出结论。
6. 清理工作a. 关闭洛氏硬度计电源，等待其自然冷却。
b. 清除试验台上的残留物和杂质。
c. 清洁使用的压头和定标块。
四、注意事项1. 在操作过程中，应避免用手直接触摸测试样品和硬度计，以免影响测试结果。
2. 对于特殊形状的样品，可能需要采用特殊的夹具或支撑方式，确保测试的准确性。
3. 各种压头的使用应根据测试要求进行选择，以保证测试的可靠性。
4. 洛氏硬度计的定期维护和校准很重要，以确保其准确性和稳定性。
5. 操作人员需经过专门培训，并具备相关的理论基础和实践经验。
洛式硬度计作业指导书
洛式硬度计作业指导书一、前言洛氏硬度计是一种常用于测量材料硬度的仪器。
通过洛氏硬度计，可以快速准确地测定材料的硬度。
本作业指导书旨在向学生介绍洛氏硬度计的使用方法和注意事项，以帮助学生掌握洛氏硬度计的操作技能。
二、洛氏硬度计的原理洛氏硬度计是基于材料在受到压痕时的弹性恢复能力来测量硬度的。
它通过在材料表面施加恒定的荷载，并测量压痕的直径来计算出材料的硬度值。
硬度值使用一个单位来表示，即HRC（硬度岩石结合体），数值越高表示材料越硬。
三、洛氏硬度计的使用步骤1. 准备工作- 确保洛氏硬度计处于稳定的状态，并且表面没有灰尘或杂质。
- 检查硬度计的磨头是否完好，如有损坏应及时更换。
- 清洁测量样品的表面，以确保没有杂物干扰硬度测量。
2. 设置荷载- 根据测量要求，选择合适的荷载。
一般情况下，荷载大小为150Kg。
- 把荷载施加到硬度计上，确保荷载的稳定性。
3. 放置样品- 将待测样品放置在洛氏硬度计的测量台上。
- 调整硬度计的操作头，使其与样品表面平行。
4. 施加荷载- 手动操作洛氏硬度计，将荷载施加到样品上。
确保荷载施加的速度和力度均匀稳定。
- 荷载施加完毕后，停止操作并等待一段时间，以便待测材料恢复到其原有形态。
5. 测量压痕直径- 使用洛氏硬度计的目镜或显微镜，测量压痕的直径。
可以通过目镜上的刻度尺或显微镜的测量功能来进行测量。
- 将得到的压痕直径记录下来，作为后续计算硬度值的数据。
6. 计算硬度值- 使用洛氏硬度计的硬度计算公式，将测得的压痕直径转换为硬度值。
- 根据公式进行计算，并将结果记录下来。
四、洛氏硬度计的注意事项1. 操作前务必检查硬度计的磨头是否完好，并确保没有损坏或磨损。
如有问题，应及时更换。
2. 在测量前，应对待测样品的表面进行清洁，以确保测量结果准确。
3. 在施加荷载时，应确保速度和力度的均匀稳定，以避免对样品产生不必要的影响。
4. 测量压痕直径时，应保证测量仪器的准确性，并对多次测量结果进行平均以提高结果的可靠性。
洛氏硬度计操作规程
洛氏硬度计操作规程标题：洛氏硬度计操作规程引言概述：洛氏硬度计是一种常用的硬度测试仪器，用于测量材料的硬度。
正确操作洛氏硬度计对于保证测试结果的准确性至关重要。
本文将详细介绍洛氏硬度计的操作规程，帮助用户正确操作硬度计，确保测试结果的准确性。
一、准备工作1.1 确保洛氏硬度计处于稳定的工作环境中，避免受到外部震动干扰。
1.2 检查硬度计的仪器是否处于正常工作状态，如显示屏是否正常显示，按键是否灵敏。
1.3 清洁测试台面和压头，确保表面平整，无杂质。
二、样品准备2.1 样品表面应平整，无明显缺陷，如凹陷或凸起。
2.2 样品的表面应清洁干净，避免灰尘或油污影响测试结果。
2.3 样品的尺寸应符合洛氏硬度计的测试范围，避免因尺寸不合适导致测试失败。
三、测试操作3.1 将样品放置在测试台面上，调整硬度计的位置，使压头与样品表面接触。
3.2 按下开始测试的按键，硬度计开始施加压力在样品表面上。
3.3 观察显示屏上的数值，等待一定时间后，读取硬度值。
四、测试结果记录4.1 将测试结果记录在硬度测试报告中，包括样品编号、测试日期、测试人员等信息。
4.2 根据需要，可以将测试结果进行统计分析，制作硬度测试曲线。
4.3 存档测试结果和报告，以备日后查阅和比对。
五、维护保养5.1 定期对洛氏硬度计进行检查和校准，确保仪器的准确性。
5.2 保持硬度计的清洁和干燥，避免灰尘和水汽对仪器的影响。
5.3 注意使用过程中的细节，如避免硬度计受到撞击或摔落，保护仪器的正常使用。
总结：正确操作洛氏硬度计对于保证测试结果的准确性至关重要。
通过本文介绍的操作规程，用户可以更加规范地操作硬度计，确保测试结果的准确性和可靠性。
同时，定期维护保养硬度计也是必不可少的，可以延长仪器的使用寿命，提高工作效率。
希望本文对读者有所帮助。
洛氏硬度计使用说明
洛氏硬度计使用说明
1.首先用标准样块校准
首先将变换把手旋转至150kgf（1471N）位置
取出一个标准样块（如48.5HRC），将其放在工作台上，旋转手轮旋转至压头在标准样块上，旋转手轮让大指针旋转3圈，能看到里面的小表针指到红色标点上，并且指针竖直向上，旋转表针外壳，使C , B之间刻度线与指针对齐，然后将右侧面的加荷手柄往自己的方向拉。
能看到卸荷手柄在动，等卸荷手柄停止时，用手慢慢的把卸荷手柄推回，这时可以看到表针在走，等表针停止时，显示的数值（外圈读数）就是标准样块的硬度，若显示数值与标准样块的数值不符，调整硬度计直至表针显示的数值与标准样块显示的数值一致即可。
2.将标准样块换成要测量的零件即可测出该零件的硬度
注：此说明为测量经过热处理的钢制品材料的硬度
1/ 1。
洛氏硬度计操作指导书--
1. 目的
正确掌握洛氏硬度计操作方法
2．适用范围
适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测。
3．操作使用方法
3.1. 硬度测试
3.1.1将被测试样平稳放在样品台上，使试样与样品台表面紧贴，然后顺时针旋转手轮
使样品台上升；试样与压头接触后继续旋转手轮，直到硬度指示表小指针
指示红点处，大指针指示C 或B 附近，偏移不超过±5 个硬度值；拨动调
整把手，使大指针对准C 或B刻度线，否则更换测试位置，重新开始。
3.1.2将加载手柄推向加载方向，施加主试验力，直到指针转动变慢，基本不动，
总试验力保持时间应在2～6 秒范围内。
然后将加载手柄扳回到卸载位置，
卸除主试验力。
3.1.3按硬度指示表大指针指示的刻度读取硬度值。
当测试HRC，HRA时选用金刚
石压头，按刻度表外圈标记为C 的黑字读数；当测试HRB 标尺时选用Ф
1.5875mm 球压头，按刻度表内圈标记为B 的红字读数。
3.1.4降下样品台，卸载全部试验力，测试完毕。
3.2注意事项
3.2.1一般情况下，当更换压头、样品台或试样后，前1～2 次测试无效，后几次
测试取平均值，较为准确。
四．维护、保养与注意事项
4.1 定期用标准块检查硬度计示值误差，
4.2 装卸压头应认真仔细，保证顶端无损伤、无污染，安装面清洁无异物。
长期不
用应卸下妥善保存，涂防锈油。
4.3 样品台及标准硬度块表面应清洁无污染，无划痕、擦、碰伤；保存时涂防锈油
防锈。
4.4 测试时被测样品必须平稳放置，支承可靠，确保在测试过程中无任何位移、变形。
洛氏硬度计操作规程
洛氏硬度计操作规程引言概述：洛氏硬度计是一种常用的硬度测试仪器，用于测量材料的硬度。
正确的操作规程对于保证测试结果的准确性和可靠性至关重要。
本文将详细介绍洛氏硬度计的操作规程，包括准备工作、测试步骤、数据处理等方面。
正文内容：1. 准备工作1.1 校准洛氏硬度计：在进行硬度测试之前，需要确保洛氏硬度计的准确性。
校准过程包括检查硬度计的指针是否对齐、检查压头是否平整、检查压头与试样之间的间隙是否适当等。
1.2 准备试样：选择合适的试样进行测试，通常要求试样表面平整、无明显划痕和凹陷。
在测试前，应将试样进行清洁，以确保测试结果不受杂质的影响。
1.3 调整刻度：根据试样的材料和硬度范围，需要调整洛氏硬度计的刻度。
根据硬度计的说明书，将刻度调整到合适的位置，以便读取测试结果。
2. 测试步骤2.1 将试样放置在硬度计的测试台上，并用夹具固定。
确保试样与硬度计的压头垂直接触。
2.2 用手轮调整压头的位置，使其与试样接触。
轻轻转动手轮，直到压头与试样表面接触，但不施加任何压力。
2.3 用手柄逐渐施加压力，直到压头完全压入试样表面。
此时，应停止施加压力，并记录下压头下降的刻度值。
2.4 将压头从试样上抬起，记录下压头上升的刻度值。
这个过程称为回弹，用于计算试样的洛氏硬度。
2.5 重复以上测试步骤，至少进行三次测试，并计算平均值，以提高测试结果的准确性。
3. 数据处理3.1 计算洛氏硬度：通过压头下降和上升的刻度值，可以计算出试样的洛氏硬度。
根据硬度计的公式，将刻度值转化为硬度值。
3.2 记录测试结果：将每次测试的刻度值和计算得到的硬度值记录下来，以备后续分析和比较使用。
3.3 分析测试结果：根据测试结果，可以对材料的硬度进行评估。
通过对不同试样的测试结果进行比较，可以了解材料的硬度特性及其差异。
总结：在进行洛氏硬度测试时，准备工作的细致和正确的操作规程对于测试结果的准确性至关重要。
校准硬度计、准备试样、调整刻度是保证测试的准确性的关键步骤。
洛氏硬度计操作说明
洛氏硬度计操作说明6.1.4压头的安装压头安装前应擦拭干净，不得有油垢和其它污物，擦干净后把压头放在压头套内，左手按住按钮（17），右手旋转即可。
6.2硬度计的操作6.2.1将被试零件擦干净放在试台上，应使试件与试台表面紧贴，然后旋转手轮使试件上升与压头接触，并继续旋转手轮三圈施加初试验力至指示器（6）的小指针指于红点处，大指针应垂直向上指于标记B与C处，其偏移不得超过±5个硬度值，否则应另选一个位置进行。
6.2.2转动指示器（6）刻度盘，使指针对准B与C处。
6.2.3将操作手把（8）向后推倒，施加总试验力，直至指针转动变慢到停止，保持时间约10秒，再将操作手把扳回，卸除主试验力。
注：施加总试验力时，应均匀平稳，不得有冲击和震动。
6.2.4按指示器（6）的大指针所指的刻度读取硬度值。
当采用金刚石压头时，按刻度盘外圈标记为C的黑字读数；当采用钢球压头时，按刻度盘内圈标记为B的红字读数。
6.2.5转动手轮，降下试台，试验完毕。
当需继续做试验时，应当移动试件，选择新位置。
7、洛氏硬度的使用注意事项7.1每当更换压头及试台的最初二次试验，往往有失真现象，故不宜采用。
7.2在每个试件上的试验次数应不少于三次。
记录每次读数，数据处理可采用读数范围作为被测试件的硬度值，亦可采用三次读数的算术平均值作为硬度值。
7.3试件上各压痕中心的距离及压痕中心至试件边缘距离均不得小于3毫米。
7.4施加初试验时，试件只允许向上移动，直至初试验力加好为止，不得中途退回，又继续向上移动。
7.5总试验力施加后，一般应保持时间10秒，对硬度高的试件可适当缩短，但对于硬度低的试件一般不得少于lO秒，否则将影响试验结果的正确性。
7.6使用本机配带的硬度块进行校准硬度时，硬度块严禁两面使用，只允许使用一面，。
洛氏硬度计操作规程
洛氏硬度计操作规程一、引言洛氏硬度计是一种常用的测量材料硬度的工具，广泛应用于材料科学、材料制造、质量控制等领域。
本操作规程旨在详细介绍洛氏硬度计的操作方法，以确保测试结果的准确性和可重复性。
二、仪器准备1. 确保洛氏硬度计处于水平状态，使用水平仪进行校准。
2. 检查洛氏硬度计的硬度计头，确保其表面平整、无划痕或损坏。
3. 清洁洛氏硬度计的硬度计头和压头，使用无纺布或棉布蘸取乙醇进行擦拭，确保表面干净。
三、样品准备1. 选择合适的样品进行测试，确保样品表面平整、无划痕或凹陷。
2. 清洁样品表面，去除灰尘和杂质。
四、操作步骤1. 将样品放置在洛氏硬度计的测试平台上，确保样品与硬度计头接触紧密。
2. 调整洛氏硬度计的初始位置，使硬度计头与样品表面接触，但不施加任何压力。
3. 用手轻轻转动洛氏硬度计的刻度盘，将初始位置调整到零刻度。
4. 用手轻轻转动洛氏硬度计的刻度盘，使硬度计头施加适当的压力在样品表面上。
5. 保持压力稳定，等待一段时间（通常为10-15秒），使硬度计头完全沉入样品表面。
6. 用手轻轻转动洛氏硬度计的刻度盘，将刻度盘转回初始位置，停止施加压力。
7. 读取洛氏硬度计上的刻度值，记录下来。
五、数据处理1. 根据洛氏硬度计上的刻度值，使用相应的硬度转换公式将其转换为洛氏硬度值。
2. 对于不同材料的测试，可以通过对比标准样品的硬度值，确定样品的硬度等级。
3. 对于同一样品的多次测试，计算平均值并计算测量误差，以评估测试结果的可靠性。
六、注意事项1. 操作时要轻柔，避免过度施加压力，以免损坏样品或硬度计头。
2. 确保样品表面干净，无杂质，以避免测试结果的误差。
3. 在进行多次测试时，应注意洛氏硬度计的初始位置和刻度盘的转动方向，以确保测试的一致性和可比性。
4. 定期对洛氏硬度计进行校准，以保证测试结果的准确性和可靠性。
七、总结本操作规程详细介绍了洛氏硬度计的操作步骤和注意事项，希望能够帮助操作人员正确、准确地使用洛氏硬度计进行硬度测试。
数显洛氏硬度计操作规范作业指导书
XXX有限公司数显洛氏硬度计操作规范文件编号：版本/版次:A/3页次：1/31.目的：规范洛氏硬度计的操作方法,以便正确、合理使用检测设备,确保产品之质量,延长其使用寿命, 并达到职业健康安全的要求。
2.职责：2.1检测员严格按规范内容作业,确保检测结果之准确性。
2.2.保养人切实做好设备之保养、点检工作,以延长设备使用寿命。
3.使用环境：环境温度： 15℃～25℃；30～80%RH。
4. 操作内容:4.1试样前的准备工作4.1.1选择适当的压头及载荷。
HRA 用于测量硬度很高,或硬而薄的金属HRB 用于测量材料较软的金属或未经淬火的钢材硬度HRC 用于测量热处理淬火的工件4.1.2试样的厚度应大于压痕深度的10倍,被测表面应精细制备、平坦光滑,不得有油污、氧化皮、裂纹、显着的加工痕迹及其它污物,试样应能稳固地安放在试台上,试验面必须与压头轴线垂直。
4.1.3根据的形状和尺寸选择大、小试台或v形试台,如所带试台不能满足使用需要,则可制备专用试台,台面硬度不得低50HRC。
4.1.4按后述“使用范围”的要求试验力及压头.安装压头时,直接装入压头轴的孔中,同防松销自动销紧。
4.2 正式试验打开电源开关,当工作显示窗口显示“OP”,即可进行硬度试验。
其步骤是:4.2.1将试样放在试台上,顺时针转动升降手轮,使试样缓慢地接触压头。
4.2.2继续转动升降手轮,使硬度值显示窗口显示的数值由“100.0”增加至大于或等于“365.0”时,电磁制动器自动锁紧升降手轮。
初试验力即施加完毕,随之硬度计自动地完成下列工作:a.硬度值显示窗口显示“100.0”或“130.0”(有时会有±0.1的误差,这是正常的)。
TH501 洛氏硬度计 说明书
1.1 适用范围 TH501 洛氏硬度计采用洛氏（ROCKWELL）测量原理（见附录 1），可直接进行洛氏硬度测量，操作简
单，示值稳定，维护方便。适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测， 可广泛应用于计量、机械制造、冶金、建材等行业的检测、科研与生产。
本机采用电子数字式仪表，显示更加直观，并在测量过程中通过字幕方式对操作步骤进行提示 ， 使操作者能够准确、规范的进行操作。
归零
菜单
数显洛氏硬度计
归零
菜单
数显洛氏硬度计
标尺 确认
图 5.3 初试验力加载
11
标尺 确认
图 5.4 主试验力加载
5.6 将加载手柄推向加载方向，观察指示表进度条开始向左减少至停止所用的时间，并记录，此 时屏幕显示“时间保持”（如图 5.5）。如果施加时间不在 3～6 秒范围内，可以通过缓冲器上 的油针旋出或旋入程度来调整，旋入时间延长，旋出时间缩短。调整好后应将油针锁紧。
数显洛氏硬度计
标尺 确认
标尺 确认
标尺 确认
标尺 确认
5、时间保持画面
等待 6、主试验力卸载
7、测试结果画面 等待 8、初试验力卸载
图 6.2 硬度测试过程屏幕显示
16
6.5 注意事项
6.5.1 一般情况下，当更换压头、样品台或试样后，前 1～2 次测试无效，后几次测试取平均值，较为 准确。
6.5.2 在凸圆柱面、凸球面上测试的结果应按 GB/T230.1-2002《金属洛氏硬度试验 第 1 部分：试验方 法 (A、B、C、D、E、F、G、H、K、N、T 标尺)》中的相关规定进行修正。
2 主要性能参数
z 初试验力： 98.1N（10kgf） z 总试验力： 588.4N(60kgf)，980.7N(100kgf)，1471N(150kgf) z 洛氏硬度标尺刻度 HRA、HRB、HRC、 z 测试分辨率：0.1 洛氏单位 z 垂直方向最大测试空间：200mm z 水平方向压头轴线距前壁：160mm
洛氏硬度计操作使用说明
洛氏硬度計操作使用說明一﹑洛氏硬度計用途與使用範圍:1.洛氏硬度計婁有三個測量範圍,分別為:20~88HRA,20~100HRB,20~70HRC洛氏更度值.2.用途:可用來測定硬質合金,率火鋼,滲碳銅,可鍛鑄鐵等洛氏硬度.二﹑洛氏硬度計的技術參數及技術指標:1.洛氏硬度計有三种標準尺為:A﹑B﹑C有兩种標尺刻度:1)標尺C:0~100範圍2)標尺AB:20~130範圍2.有初試驗力為:98.1N(10gkf)3.有總試驗力有三种:a:588.4NC(60kgf) b:980.7N(100kgf) c:1471N(150kgf)4.測頭有兩种:1)金鋼石圓錐測頭:錐角120度,錐頂圓半徑為R＜0.2mm.2)鋼球測頭:頭部為小型鋼球直徑∮1.5874毫米.三﹑洛氏硬度試驗原理:1.有用金剛石圓錐測頭和鋼球測頭,先在98.1N(10kgf)初試驗力和588.4N(60kgf) ﹑980.7N(100kgf) ﹑1471N(150kgf)驗測初試力試驗力的標準質.先后作用壓入試模,經規定保持時間為10秒鐘后,卸除主試驗力而保留初試驗力時的壓入深度與初試驗力作用下的壓入深度之差來計算硬度值,深度差越大,則硬度值越低,深度差越小,則硬度值越高.2.洛氏硬度標尺適用範圍:四﹑硬度計結構與操作說明:1.硬度計由機架﹑加苻機構﹑測量指示機構及試台升降機構等部分組成2.硬度計的砝碼有三個,分別標記為A﹑B﹑C,總試驗力的變換是用挂磁碼的方法進行試驗力的變換應在硬度計處干卸荷狀態,壓頭與試件不接觸時進行,否則有可能使壓頭損壞.3.如先用HRA標尺應使用A砝碼,總試驗力為588.4N(60kgf),先用HRB標尺.總試驗力為A﹑B砝碼質量之和,為980.7N(100kgf),先用HRC標尺,總試驗為A﹑B﹑C砝碼質量之和,為1471N(150kgf)4.壓頭安裝前應擦拭干凈,不得有油垢和其它污物,擦干凈后把壓頭放在壓頭套內,左手按住按鈕,右手旋轉緊即可.5.將測試工件擦干凈放在試台上,應使試件與使台表面緊貼,然後旋轉手輪使工件上升與壓頭接觸,並繼續旋轉手輪三圈施加初試驗力至指示器的指針指於紅點處,大指針應垂直向上指於標記B與C處,其偏移不得超過±5個硬度值,否則應另選一個位置進行.6.轉動指示器刻盤,使指針對準B與C處.7.將操作杆向后推倒旋施總試驗力,在至指針轉動變慢到停止,保持約10秒鐘,再將操作杆向前板倒,卸除試驗力.8.按指示器的大指針所指的刻度讀取所測硬度值,當采用金剛石壓頭時,按刻度盤外圈標記為C的黑字讀數,當采用鋼球壓頭時,按刻度盤內圈標記為B的紅字讀數.9.轉動手輪﹑降下試台,驗測完畢.10.緩衝器經長時間使用后,油可能損耗或變質,此時應更換新油.其它方法是將緩衝器上的方油螺釘旋出,將出污油排凈,再將放油螺針旋緊,然后將30號機油由緩衝器上端加入,在加油過程中,應將操作杆前后板動幾次,以便排出緩衝器的油內空氣,緩衝器油加滿以不外溢為準.。
数显洛氏硬度计操作规范作业指导书
数显洛氏硬度计操作规范文件编号：版本/版次:A/3页次：1/31.目的：规范洛氏硬度计的操作方法,以便正确、合理使用检测设备,确保产品之质量,延长其使用寿命, 并达到职业健康安全的要求。
2.职责：2.1检测员严格按规范内容作业,确保检测结果之准确性。
2.2.保养人切实做好设备之保养、点检工作,以延长设备使用寿命。
3.使用环境：环境温度： 15℃～25℃；30～80%RH。
4. 操作内容:4.1试样前的准备工作4.1.1选择适当的压头及载荷。
HRA 用于测量硬度很高,或硬而薄的金属HRB 用于测量材料较软的金属或未经淬火的钢材硬度HRC 用于测量热处理淬火的工件4.1.2试样的厚度应大于压痕深度的10倍,被测表面应精细制备、平坦光滑,不得有油污、氧化皮、裂纹、显着的加工痕迹及其它污物,试样应能稳固地安放在试台上,试验面必须与压头轴线垂直。
4.1.3根据的形状和尺寸选择大、小试台或v形试台,如所带试台不能满足使用需要,则可制备专用试台,台面硬度不得低50HRC。
4.1.4按后述“使用范围”的要求试验力及压头.安装压头时,直接装入压头轴的孔中,同防松销自动销紧。
4.2 正式试验打开电源开关,当工作显示窗口显示“OP”,即可进行硬度试验。
其步骤是:4.2.1将试样放在试台上,顺时针转动升降手轮,使试样缓慢地接触压头。
4.2.2继续转动升降手轮,使硬度值显示窗口显示的数值由“100.0”增加至大于或等于“365.0”时,电磁制动器自动锁紧升降手轮。
初试验力即施加完毕,随之硬度计自动地完成下列工作:a.硬度值显示窗口显示“100.0”或“130.0”(有时会有±0.1的误差,这是正常的)。
数显洛氏硬度计操作规范文件编号：版本/版次:A/3页次：3/36.3.压头规格…………………………………….金刚石圆锥压头:锥角a=120°;顶尖圆弧半径:R=0.2 mm;钢球压头: 钢球直径∮1.588 mm;6.4最小分度值…………………………………..0.1 HR6.5试件最大高度………………………………..150 mm6.6压痕中心至机壁的距离………………………130 mm6.7电源电压………………………………………..交流220V,50Hz;6.8主机外型尺寸(长×宽×高)505×240×700 mm;6.9主机凈重………………………………………..75Kg;6.10载物台所承受的最大力……………………..30Kg。
洛氏硬度计的操作方法
洛氏硬度计的操纵方法之杨若古兰创作
1、将丝杆顶面及工作台的上下端面擦干净，并安装好适当的工作台.
2、将试件擦拭干净，放置于工作台上，扭转手轮缓慢升起工作台，并
顶起压头，半途不答应停顿或倒转，直到短指指针向红点，长指针顺时针扭转三圈垂直上指（答应相差±5个刻度，若超出5个刻度，此点应作废，从头试验）.
3、扭转唆使器外壳，是长指针与C、B之间长刻度线对齐.
4、按照加荷的箭头方向缓慢拉动加荷手柄至极限地位.
5、待长指针的动弹明显停顿上去后，即可将卸荷手柄按顺时针方向缓
慢推回至极限地位.
6、待长指针波动后，读指针响应读数（采取金刚石压头时，按表盘外
圈的黑数字读取，采取球压头时，按表盘内圈的红数字读取）.
7、动弹手轮使试件降低，直到试件离开压头，再移出试件，在挪动过
程中，试件不克不及离开实验台上概况.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数显洛氏硬度计TH501操作指导书
1概述
用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度测定。
2 试验原理
洛氏硬度试验测量的是压痕深度，将在规定的试验条件下所测得的压痕深度换算为硬度单位。
图1 洛氏硬度计原理图
2.1 首先加载试验力F0，将压头（金刚石圆锥压头或球压头）压入试件表面，计初始位移h0；
2.2 然后加载主试验力F1，保持一定时间，压头位移h1，卸除主试验力；
2.3 保持初试验力，压头位移h2；
2.4 洛氏硬度值计算
注：h2，h0位移单位为mm。
3 使用条件
3.1 安装在坚固、平稳、无振动的基础平台上；
3.2 工作环境干燥清洁，无腐蚀性介质；
3.3 工作环境应无来自外界的机械振动、强磁场干扰。
3.4 工作环境环境温度在10～35℃之间。
4 设备精度
5 测试参数设定。
