电气主接线试题
智能供配电技术电气主接线测试题
电气主接线测试题一．填空题：（每空1分）1.电气主接线是一次设备根据其作用和工作要求按一定的顺序连接，用来表示_____________________________________电能的______次电路。
2.断路器停电检修的倒闸操作程序是___________________________；恢复运行的倒闸操作程序是_______________________。
（如图所示）3.水电站和变电所的高压侧电压等级一般不超过______个，主变压器一般不超过____台；如果每个电压级输送的容量均超过总容量的____％时，一般采用三绕组变压器。
4.为使主母线停电检修时全厂停电范围尽量缩小，应采用______________接线，而不让全厂停电应采用____________接线；为使出线断路器检修时该回路不停电，应采用_______________________________的接线。
5.有一小型水电站，装有4台6.3kV的机组和两台主变压器，变压器高压侧有两回较长的35kV出线，其中一回出线与县电力网相连。
该站属县电网的骨干电站之一，平时担任基荷。
此外，该站还有较大的机压负荷。
在考虑该小型水电站的主接线时，发电机电压侧宜选用________________接线方式，升高电压侧宜选用__________________接线方式，在技术上较为合理。
6.小型水电站同一电压级的主变压器台数一般不超过____台；对于电站容量在系统中所占的比重不大或只有一回升高电压的联络线的电站，采用______台主变压器是可取的。
7.水电站采用桥式接线的前提是装设___台主变压器和有___回出线；当电站装机利用小时数较低时，宜采用_______________________接线。
8.桥式接线的电站有经常性穿越功率时采用______桥接线显得更为有利；当出线较长且经过强雷区以采用_____桥接线为宜。
9.发电机—双绕组变压器单元接线，发电机和变压器的容量一般应________。
全国2010年1月自学考试发电厂电气主系统试题
全国2010年1月自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.单母线接线主电路正常运行时( ) A.所有工作支路的断路器和隔离开关闭合运行 B.所有支路的断路器和隔离开关闭合运行 C.所有支路的断路器闭合运行 D.所有支路的隔离开关闭合运行2.无母线主接线形式( )A.有桥形接线、多角形接线以及单元接线B.只有桥形接线C.只有桥形接线和多角形接线D.只有多角形接线3.母线的允许应力p σ，与短路电流所产生的最大应力max σ之间为何种条件时，母线满足其动稳定要求?( ) A.p σ=max σ B. p σ≤max σ C. max σ≠p σD. max σ≤p σ4.在电路中应与空气自动开关配合使用的电器是( ) A.熔断器 B.接触器 C.启动器D.刀闸开关5.多断口熄弧断路器是利用降低每个断口的( ) A.恢复电压加速熄弧 B.绝缘击穿电压加速熄弧 C.额定电压加速熄弧D.接触电压加速熄弧6.容量为100～300MW 的发电机组，其高压厂用电电压宜采用( ) A.0.38kV B.3kV C.6kVD.10kV7.为保证发电厂厂用不停电负荷的安全供电，对多少MW 及以上的发电机组应设置交流不停电电源?( ) A.100B.200C.300D.6008.理想准同期并列条件很难完全满足，实际操作中要求待并发电机与运行系统应满足的电压条件是( )A.电压相差小于±1％B.电压相差小于±2％C.电压相差小于±10％D.电压相差小于±20％9.当发电厂的网络控制室或单元控制室的元件包括500kV电气没备时，对控制负荷供电的蓄电池应为( )A.1组B.2组C.3组D.4组10.设β为行波的反射系数，则( )A.0≤β≤2B.0≤β≤lC.-1≤β≤0D.-1≤β≤111.油自然循环强迫空气冷却系统适用于多大容量的变压器?( )A.1000kV A以下B.1000kV A以下C.7500kV A以上D.7500kV A以下12.避雷针有良好的接地，当雷云对避雷针放电时，避雷针的对地电压( )A.恒定不变B.不可能对附近设备产生反击C.很高D.近似为零13.直流电压作用在任何介质上时，通过介质的电容电流是加压瞬间介质中的电子式或离子式极化所引起的电流，其存在时间约为( )A.10-12～10-15sB.10-2～10-5sC.1～10sD.10～100s14.交流耐压试验装置的控制回路中，过流继电器的整定电流应为额定电流的( )A.1.1～1.3倍B.1.3～1.5倍C.1.5～1.8倍D.1.8～2.0倍15.两台降压变压器T1和T2，若U k1％大于U k2％，其它参数相同。
电气运行专工试题
电气运行专工试题一、名词解释1、一次设备答案：一次设备是直接生产和输配电能的设备,如发电机、变压器、开关电器、电力电缆等.2、二次设备答案：对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备.3、电气主接线答案：发电厂和变电所中的一次设备,按一定要求和顺序连接成的电路,称为电气主接线.4、短路答案：某段电路两端因被一无电阻的导体连接以至两端间无电压,成为短路5、绝缘体答案：电导率很小,不能传导电荷的物体叫绝缘体.6、电力系统答案：由发电机、配电装置、升压和降压变压所、电力线路及电能用户所组成的整体称为电力系统.7、污闪答案：由于绝缘体等表面污湿而发生绝缘闪浮的现象,称为污闪.8、电晕答案：间隙击穿前,在曲率半径较小的电极附近出现的局部放电现象称为电晕放电,简称电晕.9、吸收比答案：用摇表测量设备绝缘时,60秒时的绝缘电阻值与15秒时的绝缘电阻值之比称为吸收比.10、主保护答案：能满足系统稳定及设备安全要求,有选择的快速切除被保护设备和全线故障的保护称为主保护.二、填空题1、凡新安装的或一、二次回路经过变动的变压器差动保护,必须进行六角图试验,证实接线正确无误后正式投入运行.2、变压器不对称运行时,主要对用户的供电质量有影响,对沿路的通讯线路有干扰.3、在安装变压器时,要求其顶盖与水平面间有1—%的坡度,使安装继电器的连接管有2—4%的坡度.4、对继电保护的四项基本要求是选择性、快速性和灵敏性,可靠性.5、在电动机机械负载不变的情况下,改变电动机的转速叫调速.6、反接直流电动机的电枢绕组或励磁绕组,就会使电动机改变旋转方向.7、保护屏上的电缆必须固定良好,防止脱落,拉坏接线端子排造成事故.8、发电机准同期并列的三个条件是：待并发电机的电压与系统电压相同；待并发电机的频率与系统频率相同；待并发电机的相位与系统相位一致.9、发电机在不对称负荷下运行会出现负序电流,负序电流将产生两个主要后果；一是使转子表面发热；二是使转子产生振动.10、电网中的谐振过电压一般分为：线性谐振过电压、参数谐振过电压和铁磁谐振过电压.11、发电厂厂用电系统的保护装置,在切断短路后电压恢复时及在备用电源自投时,均应保证厂用重要电动机自启动.12、消弧线圈有三种补偿方式：欠补偿、过补偿、全补偿.13、现场工作开始前,应检查已做的安全措施是否符合要求,运行设备与检修设备是否明确分开,还应看清设备名称,严防走错位置.14、所有的电流互感器或电压互感器二次绕组应有永久性的、可靠的保护接地.15、用电压表测量电压时,必须并联在被测的电路中,用电流表测量电流时,必须串联在被测的电路中.16、在工作电压的持续作用下,绝缘会产生老化过程,最终导致绝缘破坏,所以工作电压常常是决定绝缘使用寿命的主要条件.17、提高功率因数的目的是：提高设备的利用率,降低供电线路的电压降,减少功率损耗.18、发电机同期并列的方式有两种,即准同期、自同期,而目前常采用准同期并列法.19、变压器的损耗是指输入与输出功率之差,它由铜损和铁损两部分组成.20、发电机强行励磁是指系统内发生短路,发电机的端电压突然下降,当超过一定数值时,励磁电源会自动、迅速地将励磁电流增到最大.三、问答题1、何谓电气设备的倒闸操作发电厂及电力系统倒闸操作的主要内容有哪些答案：当电气设备由一种状态转换到另一种状态或改变系统的运行方式时,需要进行一系列操作,这种操作叫做电气设备的倒闸操作.倒闸操作主要有：1电力变压器的停、送电操作.2电力线路的停、送电操作.3发电机的启动、并列和解列操作.4网络的合环与解环.5母线接线方式的改变即倒母线操作.6中性点接地方式的改变和消弧线圈的调整.7继电保护和自动装置使用状态的改变.8接地线的安装与拆除等.2、直流系统寻找接地的一般原则是什么答案：1首先了解有无启动和停运的设备,对该设备切换直流电源.2根据负荷性质试拉,一般为按先轻后重、先负荷后电源的原则进行.3对不重要的直流电源馈线,可采用瞬时停电的方法寻找,即拉开某一馈线的刀闸或开关后迅速合上,并注意接地现象是否消失,若未消失,则再依次选择进行.4对重要的直流电源馈线,应当采取转移馈线至另一段母线上,再将直流系统解列,视其接地是否转移,若接地现象已转移到另一直流母线系统,则该馈线接地.5对必须停电才能进行查找处理的重要直流电源馈线,应在得到上级的批准,解除所带装置的保护出口后进行.6试拉后不论该设备是否接地,均应立即送电.3、主变压器安装或大修后投入运行为什么有时瓦斯继电器动作频繁遇到此问题怎样判断和处理答案：新安装和或大修的变压器在加油、滤油时,将空气带入变压器内部没有及时排出,当变压器运行后,油温逐渐上升,形成油的对流,内部储存的空气逐渐排出,使瓦斯继电器动作.瓦斯继电器动作的次数,与变压器内部储存的气体多少有关.遇到上述情况时,应根据变压器声响、温度、油温以及加油、滤油工作情况综合分析.如变压器运行正常判断为进入空气所致,否则应取气做点燃试验,判断变压器故障.4、对发电厂全厂停电事故处理原则是什么答案：处理原则如下：1从速限制发电厂内部事故的发展,解除对人身或设备的威胁.2优先恢复厂用电系统的供电.3尽快恢复厂用重要电动机的供电.4积极与调度员联系,尽快恢复厂外电源利用与系统联络线路等,恢复主系统运行,电源一旦恢复后,机炉即可重新启动,具备并列条件时,将发电机重新并入系统.5、线路停、送电时对隔离开关的操作顺序是怎样规定的为什么答案：线路停电时,应先断开该条线路的高压开关,然后拉开线路侧隔离开关,最后拉开母线侧隔离开关.这样的操作顺序是为了在万一发生误操作时,可尽量缩小事故范围.在拉闸时,如果高压开关未断开或走错间隔,就会发生带负荷拉刀闸事故,这时若先拉母线侧隔离开关,产生的电弧将使母线短路,事故范围扩大.线路送电时,应先合该条线路的母线侧隔离开关,再合线路侧的隔离开关,最后合上高压开关.如果发生带负荷合刀闸事故,由于先合母线侧隔离开关,此时电路尚未接通,因而不会造成母线短路.如果先合线路侧隔离开关再合母线侧隔离开关,带负荷误合刀闸就产生在母线隔离开关上,会使母线短路.6、何为3/2断路器接线有何优缺点答案：3/2接线方式中2条母线之间3个开关串联,形成一串.在一串中从相邻的2个开关之间引出元件,即3个开关供两个元件,中间开关作为共用,相当于每个元件用个开关,因此也称为一个半开关接线.3/2断路器接线的优缺点：1优点：A、供电可靠性高.每一回路有两台断路器供电,发生母线故障或断路器故障时不会导致出线停电.B、运行调度灵活.正常运行时两组母线和所有断路器都投入工作,从而形成多环路供电方式.C、倒闸操作方便.隔离开关一般仅作检修用.检修断路器时,直接操作即可.检修母线时,二次回路不需要切换.2缺点：二次接线复杂.特别是CT配置比较多.在重叠区故障,保护动作繁杂 .再者,与双母线相比,运行经验还不够丰富.7、氢冷发电机在启动和运行中有哪些需要特殊注意的事项答案：1启动时应注意的事项：因转子较长易引起共振,故启动时要以最大可能的速度通过临界转速；由于氢气传热系数高,通风损耗小,故启动时不可过早的向冷却器送水,防止对绝缘和机构零件造成损害.2正常运行时应注意的的事项：发电机机壳内的氢气必须保持正压,以防空气进入机壳内；要经常监视绝缘是否受潮,及时更换已饱和的氢气干燥剂；注意冷却水温度,以防结露使线圈受潮.8、画一张3／2断路器接线图答案：3／2断路器接线图9、如何进行同期回路并列前的核相,作何检查答案：同期回路在新安装、改装或大修检查之后在并列前,应利用同一电源进行检查,确认同期回路正确后,方能正式使用.当有可能利用双母线倒闸操作时,原则上可在待并机组升至额定电压后,利用待并机组电源送至母线,检查待并发电机PT及母线PT二次同期回路的正确性.如不能利用母线倒换操作等方法以待并机组电压检查同期回路时,则应利用系统电压检查母线PT及待并发电机PT二次同期回路的正确性.此时应结合现场情况在适当地点断开发电机定子线圈与系统的联系.对于线路的同期装置,应利用同一电源向线路充电的方式检查两组PT二次同期回路的正确性.10、高压断路器出现哪些异常情况应立即停电检修答案：1套管有严重破损和放电现象.2多油断路器内部有爆裂声.3少油断路器灭弧室冒烟或内部有异常声响4油断路器严重漏油,油位不见.5空气断路器内部有异常或严重漏气,压力下降,橡胶垫吹出.6SF6气室严重漏气,发出操作闭锁信号.7真空断路器出现真空损坏的丝丝声.8液压机构突然失压到零.。
电气试题（1）
电气试题（1）电气专业试题一、填空题：1、单位时间内，电流所做的功称为。
2、正弦交流电路中电压的有效值与电流有效值的乘积，既包含，也包含，我们把它叫做。
3、在电路中，流入节点的电流从该节点流出的电流，这就是第1定律。
4、从回路任何一点出发，沿回路循环一周，电位升高的和电位降低的和，这就是第2定律。
5、在计算复杂电路的各种方法中，法是最基本的方法。
6、在电路中，电压超前于电流；在电路中，电压滞后于电流。
7、在电力系统中，常用并联电容器的方法，以提供感性负载所需要的功率，提高，用以减少线损。
8、在三相交流电路中，三角形连接的电源或负载，它们的线电压相电压。
9、对称三相交流电路的总功率等于功率的三倍。
10、对称的三相交流电路，中性点电压等于。
11、电力系统发生短路的主要原因是：电气设备载流部分的被迫坏。
12、短路对电气设备的危害主要有：（1）电流的使设备烧毁或损坏绝缘；（2）使电气设备变形烧坏。
13、电气设备和载流导体，必须具备足够的强度，能承受短路时的电动力作用，以及具备足够的热性。
14、导线切割磁力线，在导线内就产生，将导线连接成闭和回路，导线内就有流过；同步发电机就是利用原理，将能转换能的。
15、感应电动机原理就是三相定子绕组内流过三相对称交流电流时，产生磁场，该磁场的磁力线切割转子上导线感应出。
由于定子磁场与转子电流相互作用，产生电磁而转动起来。
16、变压器是依据原理，把一种交流电的电压和电流变为相同，但数值不同的电压和电流。
17、六氟化流（SF6）是一种，，不然气体，其性能非常稳定。
18、蓄电池在电厂中作为和的直流电源，具有电压稳定，供电可靠的优点。
19、在正常情况下，电气设备只承受其电压，在异常情况下，电压可能升高较多，对电气设备的绝缘有危险的电压升高，我们称为。
20、过电压根据产生的原因可分为过电压和过电压。
21、在测量电气设备绝缘电阻时，一般通过测吸收比来判断绝缘受潮情况，当吸收比1.3时，表示绝缘良好；接近于时，表示绝缘受潮。

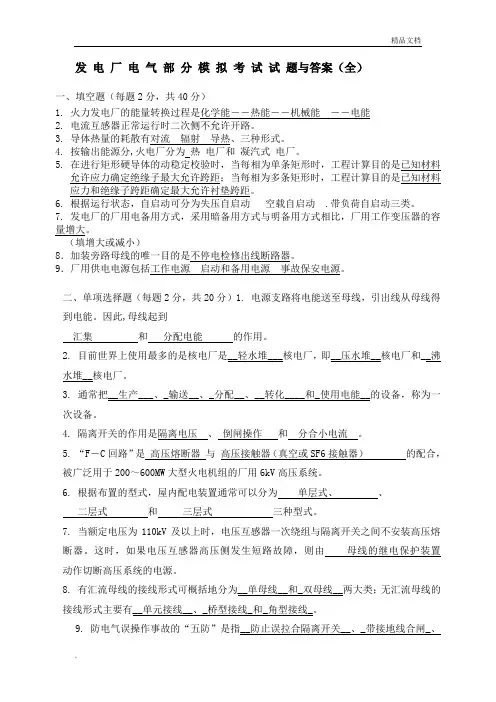

发电厂电气部分模拟考试试题和答案(全)
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
发电厂电气部分试题汇总和答案解析全
一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。
A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线?( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。
A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。
A、70 B、98C、200D、30011、为保证发电厂厂用低压单个或成组电动机可靠启动,要求厂用母线电压不低于额定电压的( ) A、50 B、60% C、70% D、80%12.由于发电厂厂用电一般采用可靠性高的成套配电装置,因而其高、低压母线应采用( ) A 双母线接线 B.桥形接线 C.双母线带旁路母线接线 D.单母线或单母线分段接线13.安全净距就是配电装置处于何种电压或内部过电压时,其空气隙均不会被击穿的最小距离?( ) A.平均电压 B.额定电压 C.最高工作电压 D.最低工作电压14.屋内配电装置与屋外配电装置就是按( )A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的15.将所有电气设备都安装在地平面的基础之上或者设备的支架上,各种电气设备基本上布置在同一水平面上的室外配电装置,称为( )A.低型配电装 B.中型配电装置C.半高型配电装置 d 高型配电装置二.填空题(每空1分共20分)1在多角形接线中,检修一台断路器时,多角形接线变成___________,可靠性降低。
电气一次试题及答案
电气一次试题及答案一、选择题（每题2分，共20分）1. 电气一次设备主要包括以下哪些设备？A. 变压器B. 断路器C. 隔离开关D. 以上都是答案：D2. 电气一次系统中，用于保护电气设备的装置是？A. 继电保护装置B. 测量仪表C. 控制设备D. 通信设备答案：A3. 电气一次系统的主接线方式有？A. 单母线接线B. 双母线接线C. 单母线分段接线D. 以上都是答案：D4. 电气一次系统中，用于隔离电源和负载的设备是？A. 断路器B. 隔离开关C. 熔断器D. 以上都不是5. 电气一次系统中，用于测量电压的设备是？A. 电压互感器B. 电流互感器C. 电能表D. 功率表答案：A6. 电气一次系统中，用于测量电流的设备是？A. 电压互感器B. 电流互感器C. 电能表D. 功率表答案：B7. 电气一次系统中，用于限制短路电流的设备是？A. 断路器B. 隔离开关C. 熔断器D. 限流电抗器答案：D8. 电气一次系统中，用于保护电气设备免受过电压损害的设备是？A. 避雷器B. 过电压保护器C. 电压互感器D. 电流互感器答案：A9. 电气一次系统中，用于控制和保护电气设备的设备是？B. 隔离开关C. 继电保护装置D. 测量仪表答案：C10. 电气一次系统中，用于传输电能的设备是？A. 变压器B. 电缆C. 母线D. 以上都是答案：D二、填空题（每题2分，共10分）1. 电气一次系统中的_________是用于将高电压转换为低电压的设备。
答案：变压器2. 在电气一次系统中，_________是用于控制电路的通断。
答案：断路器3. 电气一次系统中的_________是用于隔离电源和负载的设备。
答案：隔离开关4. 电气一次系统中的_________是用于限制短路电流的设备。
答案：限流电抗器5. 电气一次系统中的_________是用于保护电气设备免受过电压损害的设备。
答案：避雷器三、简答题（每题10分，共20分）1. 请简述电气一次系统中的继电保护装置的作用。
电气主接线试题
1.在双母线接线中, 两组母线之间一般通过（）连接。
A. 隔离开关B. 分段断路器C. 母线联络断路器D. 出线断路器答案：C2.一个半断路器接线是（）的超高压配电装置广泛采用的一种接线。
A. 大型发电厂B. 变电站C. 输电线路D. 配电线路答案: A.B3.高压断路器与隔离开关的作用是（）。
A. 断路器切合空载电流, 隔离开关切合短路电流B. 断路器切合短路电流, 隔离开关切合空载电流C. 断路器切合负荷电流, 隔离开关切合空载电流D．断路器切合短路电流, 隔离开关不切合电流答案：D4.变电所停电时（）。
A. 先拉隔离开关, 后切断断路器B. 先切断断路器, 后拉隔离开关C. 先合隔离开关, 后合断路器D．先合断路器, 后合隔离开关答案：B5.如果要求在检修任一引出线母线隔离开关时不影响其他支路的供电, 则可以采用（）A. 双母线接线B. 内桥接线C. 单母线带旁路接线D. 单母线分段接线答案：A6.下列选项中不属于单母线接线优点的是（）A. 便于扩建B. 可靠性高C. 接线简单D. 投资少答案：B7、根据对电气主接线的基本要求, 设计电气主接线时首先要考虑（）A. 采用有母线的接线形式B. 采用无母线的接线形式C．尽量降低投资, 少占耕地D. 保证必要的可靠性和电能质量要求答案：C8、单母线接线主电路正常运行时（）A. 所有工作支路的断路器和隔离开关闭合运行B. 所有支路的断路器和隔离开关闭合运行C. 所有支路的断路器闭合运行D. 所有支路的隔离开关闭合运行9、无母线主接线形式（）A. 有桥形接线、多角形接线以及线路变压器组接线B. 只有桥形接线C. 只有桥形接线、多角形接线D. 只有多角形形接线答案：A10、有母线主接线形式（）A. 有单母线（单母线分段）、双母线（双母线分段）以及3/2接线B. 只有单母线（单母线分段）接线C. 只有单母线（单母线分段）、双母线（双母线分段）接线D. 只有双母线（双母线分段）以及3/2接线答案：A11.系统中设置旁路母线的主要作用是（）A. 可实现多母线供电B. 可检修出线断路器时不中断出线供电C. 可增加系统运行方式D. 可构成环网供电形式答案：B12.下列选项中不属于双母线接线优点的是（）A. 便于扩建B. 可靠性高C. 检修方便D. 投资少答案：D13.下列选项中不属于3/2接线优点的是（）A. 灵活性高B. 可靠性高C．运行方便, 操作简单D. 二次控制回路接线和继电保护都比较复杂答案：D14.电压互感器与电流互感器一次侧接入电力系统的方式是（）。
发电厂电气部分模拟考试试题和答案全)
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
发电厂电气部分试题汇总和答案解析(全)
一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。
A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。
A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
电气专业试题库
电气试题库1．在电力系统中，所谓短路是相与相或相与地之间，通过电弧或其他较小阻抗的一种（非正常）连接。
2．在供电回路上进行停电操作时，其顺序是：拉开（断路器），再拉开（负荷侧）刀闸，最后拉开（电源侧）刀闸。
3．防止直击雷的保护装置有：（避雷针）和（避雷线）。
4．运行中，若自动励磁调节器不投入，发电机突然甩负荷后，会使端电压（升高）、使铁芯中的（磁通）密度增加，导致铁芯损耗（增加）、温度（升高）5．对变压器进行全电压冲击试验，目的是检查变压器的绝缘（强度）能否承爱全电压和操作（过电压）的考验。
6．所谓变压器分级绝缘就是变压器线圈靠近（中性点）部分的主绝缘，其绝缘水平比线圈（端部）绝缘水平低。
7．异步电动机的原理三相定子绕组流过三相对称交流电流时，产生（旋转）磁场，其磁力线切割转子导线感应出（电流）。
由于定子磁场与载流导体相互作用产生（电磁）转矩而转动起来的。
8．电动机电压可以在额定值的（95~110%）范围内运行，其额定出力不变。
当电压低于额定值时，电流可以相应的增加，但最大不得超过额定值的（10%）。
9．同步电机定子与转子之间的空隙叫做（气隙）。
电机在运行中空隙里有两个磁场：（定子）磁场和（转子）磁场。
10．水内冷发电机的端部构件发热与端部（漏磁场）有关，它切割端部的构件，感应出（涡流）产生损耗而使端部构件发热。
11．在停电的高压设备上工作，应填用（第一种）工作票。
12．如果是二次回路故障导致重瓦斯保护误动作，使变压器跳闸，应将重瓦斯保护（退出运行），而将变压器（投入运行）。
13．运行中若变压器的呼吸器下部的透气孔堵塞，当变压器油温变化时，会引起呼吸器或油枕内出现（真空）状态或（压力）升高，可能引起瓦斯继电器动作。
14．变压器保护的出口中间继电器均采用（自保持）线圈的辅助继电器，其目的是保证瓦斯保护（瞬时）动作时，可靠跳闸。
15．变压器运行电压一般不高于该运行分接额定电压的（0.5%）。
无载调压变压器电压在额定值的（±5%）内改换分接头时，其额定容量不变。
发电厂电气主系统试题
一、单项选择题。
一、单项选择题。
1．隔离开关的用途之一是．隔离开关的用途之一是 。
【【 c c 】】 A A．切断负荷电流．切断负荷电流．切断负荷电流 B B B．切断短路电流．切断短路电流．切断短路电流 C C．拉合小电流回路．拉合小电流回路．拉合小电流回路 D D D．拉合大电流回路．拉合大电流回路．拉合大电流回路2．双母线接线采用双母线同时运行时，具有单母线分段接线特点．双母线接线采用双母线同时运行时，具有单母线分段接线特点 。
【【 d d 】】 A. A.因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的 B. B.但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性 C. C.并且两者的设备数量一样并且两者的设备数量一样并且两者的设备数量一样D. D.但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性3．如果要求母线发生短路故障不会影响各支路供电，则应选用．如果要求母线发生短路故障不会影响各支路供电，则应选用 。
【 c c 】】 A A．双母线接线．双母线接线．双母线接线 B B B．双母线分段带旁路接线．双母线分段带旁路接线．双母线分段带旁路接线 C C．二分之三接线．二分之三接线．二分之三接线 D D D．多角形接线．多角形接线．多角形接线4．热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的 而造成损坏妨碍继续工作的性能。
而造成损坏妨碍继续工作的性能。
而造成损坏妨碍继续工作的性能。
【【 c c 】】 A A．长期工作时的最高允许温度．长期工作时的最高允许温度．长期工作时的最高允许温度 B B B．长期工作时的最高允许温升．长期工作时的最高允许温升．长期工作时的最高允许温升 C C．短路时的最高允许温度．短路时的最高允许温度．短路时的最高允许温度 D D D．短路时的最高允许温升．短路时的最高允许温升．短路时的最高允许温升 5、装设分段电抗器的作用是。
电气设备及主系统单选测试题
电气设备及主系统单选测试题一、单选题（共80题，每题1分，共80分）1、对配电网串联电抗器用途描达错误的有（).A、增加输电线路的电抗，以降低系统的短路电沆B、起滤波功能，改善电能质量C、蓄能，改善电能质量D、做无功负荷使用，消耗电网的过剩无功正确答案：D2、下列不是特高压直流输电的优点是〔A、调节快速，运行可靠B、限制短路电流C、没有电容充电电流D、线路造价高，年电能损失小正确答案：D3、下列（）宜采用一台半断路器接线。
A、35~110kVB、330~500kVC、110~220kVD、10~35kV正确答案：B4、将名方家基本建设期和生产运行期的全部支出费用均折算至计算期的第一年，现值低的方案是可取方案，这种经济技术分析方法是（）A、年费用比较法B、最小费用法C、净现值法D、费用现值法正确答案：B5、采用单母线分段的主接线，当分段断路器闭合运行时，如果某段母线上发生故障，继电保护动作首先跳开（）A、出线断路器B、分段断路器C、电源支路断路器D、该故障分段母线上的所有断路器正确答案：B6、断路器开断中性点不直接接地系统中的三相短路电路时，其首先开断相的恢复电压的工频分量为相电压的（）倍。
A、1.73B、1.3C、1.5D、0.866正确答案：C7、一般凝气式火电厂厂用电率为（）。
A、8%~11%B、11%~-13%C、5%~8%D、3%~5%正确答案：C8、在一定时间内，（）的百分数，称为该时间段的厂用电率。
A、厂用电耗电量与全部发电量之比B、全部发电量与厂用电耗电量之比C、厂用电耗电量与主变压器高压侧额定容量之比D、厂用电耗电量与主变压器低压侧额定容量之比正确答案：A9、大型水电厂厂用电最合理的是（）。
A、单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电B、单母线按机组合数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电C、单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电D、单母线按机组台数分段，每段设置一合厂用变压器以明备用的方式分别给各段母线供电正确答案：D10、一般情况下，物质温度超过5000°C以上，物质就会转化为（A、固态B、液态C、气态D、等离子态正确答案：D11、根据对电气主接线的基本要求，设计电气主接线时首先要考虑（A、采用无母线的接线形式B、尽量降低投资、少占耕地C、保证必要的可靠性和电能质量要求D、采用有母线的接线形式正确答案：B12、装设分段电抗器的作用是（）A、改善母线的电压质量B、吸收多余的无功功率C、改进用户的功率因数D、限制母线回路中的短路电流正确答案：D13、矩形导体广泛用于（），工作电流（）的配电装置中。
电线电缆试题库答案
德信诚培训网
电线电缆专业试题库
一、名词解释（共30题）：
基本题
1.电力电缆终端头制作：
答案：根据需要将电缆切割成一定长度，并把芯线端头剥削出来包扎绝缘后接到电气设备或线路上去，这道工序就叫做终端头制作。
2.电力电缆：
答案：在电力系统中传输和分配大功率电能用的电缆。
3.直流电：
答案：直流电指电流方向一定且大小不变的电流。
4.交流电：
答案：交流电指电流方向和大小随时间变化的电流。
5.电缆中间接头：
答案：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。
6.焊接电弧：
答案：焊接电弧是指由焊接电源供给的具有一定电压的两电极间或电极与焊件间气体产生的强烈而持久的放电现象。
更多免费资料下载请进：好好学习社区。
电气设备及主系统试题与参考答案
电气设备及主系统试题与参考答案一、判断题（共100题，每题1分，共100分）1.用熔断器可直接断开空载线路。
（）A、正确B、错误正确答案：B2.屋内配电装置中，母线直角三角形布置可用于35kV及以上的大中容量的屋内配电装置中。
（）A、正确B、错误正确答案：A3.矩形母线主要用在35kV及以下、持续工作电流在4000A及以下的配电装置中。
（）A、正确B、错误正确答案：A4.在我国，500kV及以上电压输电属于特高压输电。
（）A、正确B、错误正确答案：B5.大跨越的500kV配电装置一般使用钢管混凝土柱和钢板焊成的板箱组成的构架。
（）A、正确B、错误正确答案：A6.人体触电时所受的伤害程度与多种因素有关，其中电流的大小和通过的持续时间是主要因素。
（）A、正确B、错误正确答案：A7.发电厂厂用电系统设置公共负荷母线的主要好处是公共负荷集中，无过渡问题，当发电机组停电检修时，操作方便。
（）A、正确B、错误正确答案：A8.SF最具有很好的负电性，它的分子能迅速捕捉自由电子而形成正离子。
（）A、正确B、错误正确答案：B9.高型配电装置比中型配电装置节省占地面积50%左右，因此造价更低。
（）A、正确B、错误正确答案：B10.当所供仪表要求不同准确级时，应按相应最高级别来确定电流互感器的准确级。
（）A、正确B、错误正确答案：A11.并联电容器主要是为了调整电网电压。
（）A、正确B、错误正确答案：B12.电弧电流过零后电弧自然熄灭，弧隙介质快速恢复后的耐受电压被称作弧隙恢复电压。
（）A、正确B、错误正确答案：B13.导体接触面处有镀锡的可靠覆盖层时，正常最高允许温度可提高到85℃。
（）A、正确B、错误正确答案：A14.最小安全净距中，不同相带电体间的最小安全距离用A表示，带电体与不带电体的最小安全净距用A2表示。
（）A、正确B、错误正确答案：B15.电子与正离子间的复合称为间接复合。
（）A、正确B、错误正确答案：B16.目前，核电站主要是利用核裂变反应释放能量来发电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、在双母线接线中，两组母线之间一般通过（）连接。
A．隔离开关B．分段断路器
C．母线联络断路器D．出线断路器
答案：C
2、一个半断路器接线是（）的超高压配电装置广泛采用的一种接线。
A．大型发电厂B．变电站
C．输电线路D．配电线路
答案：A、B
3、高压断路器与隔离开关的作用是（）。
A．断路器切合空载电流，隔离开关切合短路电流
B．断路器切合短路电流，隔离开关切合空载电流
C．断路器切合负荷电流，隔离开关切合空载电流
D．断路器切合短路电流，隔离开关不切合电流
答案：D
4、变电所停电时（）。
A．先拉隔离开关，后切断断路器
B．先切断断路器，后拉隔离开关
C．先合隔离开关，后合断路器
D．先合断路器，后合隔离开关
答案：B
5、如果要求在检修任一引出线母线隔离开关时不影响其他支路的供电，则可以采用（）A．双母线接线
B．内桥接线
C．单母线带旁路接线
D．单母线分段接线
答案：A
6、下列选项中不属于单母线接线优点的是（）
A．便于扩建
B．可靠性高
C．接线简单
D．投资少
答案：B
7、根据对电气主接线的基本要求，设计电气主接线时首先要考虑（）
A．采用有母线的接线形式
B．采用无母线的接线形式
C．尽量降低投资，少占耕地
D．保证必要的可靠性和电能质量要求
答案：C
8、单母线接线主电路正常运行时（）
A．所有工作支路的断路器和隔离开关闭合运行
B．所有支路的断路器和隔离开关闭合运行
C．所有支路的断路器闭合运行
D．所有支路的隔离开关闭合运行
9、无母线主接线形式（）
A．有桥形接线、多角形接线以及线路变压器组接线
B．只有桥形接线
C．只有桥形接线、多角形接线
D．只有多角形形接线
答案：A
10、有母线主接线形式（）
A．有单母线（单母线分段）、双母线（双母线分段）以及3/2接线B．只有单母线（单母线分段）接线
C．只有单母线（单母线分段）、双母线（双母线分段）接线
D．只有双母线（双母线分段）以及3/2接线
答案：A
11、系统中设置旁路母线的主要作用是（）
A．可实现多母线供电
B．可检修出线断路器时不中断出线供电
C．可增加系统运行方式
D．可构成环网供电形式
答案：B
12、下列选项中不属于双母线接线优点的是（）
A．便于扩建
B．可靠性高
C．检修方便
D．投资少
答案：D
13、下列选项中不属于3/2接线优点的是（）
A．灵活性高
B．可靠性高
C．运行方便，操作简单
D．二次控制回路接线和继电保护都比较复杂
答案：D
14、电压互感器与电流互感器一次侧接入电力系统的方式是（）。
A．串接、串接
B．并接、并接
C．并接、串接
D．串接、并接
答案：C
15、以下（）为有汇流母线系统的工作特点。
A．易于扩建、配电装置占地面积大
B．不易于扩建、配电装置占地面积小
C．易于扩建、配电装置占地面积小
D．不适用于有较多出线场合
答案：A
16、按工作可靠性由高到低的次序排列下列（）方式正确。
A．双母线＞单母线＞单母线分段
B．3/2接线＞双母线＞单母线分段
C．双母线分段＞双母线＞3/2接线
D．单母线分段＞线路变压器组接线＞单母线
答案：B
17、外桥形接线适用于（）场合。
A．系统短路电流较大
B．内部系统检修频繁
C．外部系统经常切换或有较大穿越功率流过D．系统发展较快
答案：C
18、对电气主接线设计的基本要求有（）。
A．可靠性、灵活性、经济性
B．灵活性、快速性、稳定性
C．可靠性、可发展性、稳定性
D．稳定性、快速性、高效性
答案：A
19、电气主接线设计中的灵活性要求指（）。
A．调度方便、年运行损耗低、使用设备少B．操作简便、结构合理、检修便捷
C．操作简便、调度方便、易于扩建
D．易于扩建、检修便捷、运行可靠
答案：C
20、以下（）为有流母线的接线方式。
A．线路变压器组接线B．3/2接线
C．桥形接线D．角形接线
答案：B。
