kw电磁加热器说明书
江信电子大功率电磁感应加热电源使用手册
江信电磁感应加热电源
JX-20-60kW/380V
使用手册
专业工业、商业、民用等设备高效加热
佛山市顺德区江信电子制造限公司
非常感谢您选择广东江信电磁感应加热电源。 本手册为三相 20-60KW/380V 电磁加热控制器(柜)使用时的操作说明和注意事项。 不正确的使用可能会发生意想不到的事故。 使用本产品前， 请仔细阅读本手册并正确地使用 本产品。
2．2．3 产品的固定安装方法
请参照左图的放置固定 安装，电源线和线圈从 下面走线，安装时请考 虑周围的通风情况，通 风不好会导致机器工作 保护！
7
2．2．4 产品的现场安装示意图
2．2．5快速安装方法
电源和线圈就绪： 把软启动端子短接后就启动工作， 工作后操作显示器默认显示输入工作电 流，建议用钳表测输入电流检查一下输入电流是否在额定电流范围。按一次[快捷]键即
施加应力 15KG 以内
电磁 加 热器
电磁 加 热器
测量位置 50mm
4
● ● ●
主回路端子 控制回路输入端子 控制回路输出端子
外部接温控器输
PLC
交流电源
AC380
出端
电在1-3M内
感应加热线圈
注 意 感应加热线圈的切勿造成漏电！ 请按额定电压供给电磁加热器（常规为 Ac380V） 。 所有的接线操作务必在断电情况下进行。
1、电源就绪，按 此快捷键直接进 入工作频率、 相位 差、输入电流、输 出电流和 IGBT 温 度五个监控参数 循环显示
2、需要退出监控参 数时，按此“返回” 键到上层菜单，再 按一次即可退出参 数监控模式。
8
（符合低压规格的产品贴CE标志。 ）
(1) EMC规格
[VIP专享]佛山智热热能设备有限公司-电磁加热设备说明书
![[VIP专享]佛山智热热能设备有限公司-电磁加热设备说明书](https://img.taocdn.com/s3/m/05aa44816edb6f1afe001f2e.png)
电磁感应加热设备说明书[工业级]一、电气参数1、额定输入电压：AC380V （三相五线）2、工作电压范围：AC330V~AC420V3、工作频率：50HZ/60HZ4、空气漏电开关参数：150A5、谐振频率：16.5Khz——35Khz6、额定功率：__60___KW ± 5%7、额定工作电流：__85__Amp8、功率输出控制：5档控制 20%、40%、60%、80%、100%9、启动时间：小于5秒二、故障代码红色指示灯亮且显示“1”=谐振电路保护闪烁“－”=无锅闪烁“2”=线圈盘温度过高保护闪烁“3”=线圈盘温度传感器（热敏电阻）开路闪烁“4”=IGBT模块温度过高保护【或IGBT温度传感器（热敏电阻）短路】闪烁“5”=IGBT模块温度传感器（热敏电阻）开路三、环境要求1、温度：-20℃~45℃2、湿度：≤95%3、设备远离水蒸汽、油烟机、灰尘，不要堵塞设备的进出风口，以保证风冷效果，周围没有导电尘埃，爆炸性气体及腐蚀性气体，没有明显的震动和颠簸。
四、性能描述1、产品具有过热、过流、过压、缺相、浪涌、欠压、IGBT短路、开路、线盘短路、开路等多项保护功能，确保了设备安全稳定运行。
2、全桥移相技术，双核大功率器件采用了世界名牌IGBT模块。
3、IGBT驱动采用了美国安捷伦（惠普公司）的超高速光耦，纳秒级的处理速度更是保证了信号的传送稳定性与出现故障时能够更快速的保护。
4、控制核心部分采用韩国三星高速数字处理芯片，能够实时对设备工作状态进行监视。
5、产品工业级的设计，独创的软启动功能，在频繁开启情况下更是确保了设备长时间运行的稳定性和超强的抗干扰能力。
6、散热方面采用了多个台湾高转速高品质涡轮风机，强劲的风量让设备冷酷起来。
7、多段功率输出控制，高功率因数，成熟稳定锁相环技术。
五、产品特点1、隔离电源设计，确保人身安全。
2、热效率高，大于等于90%。
3、功率分段控制，节能更突出。
4、工业级品质设计，安全可靠。

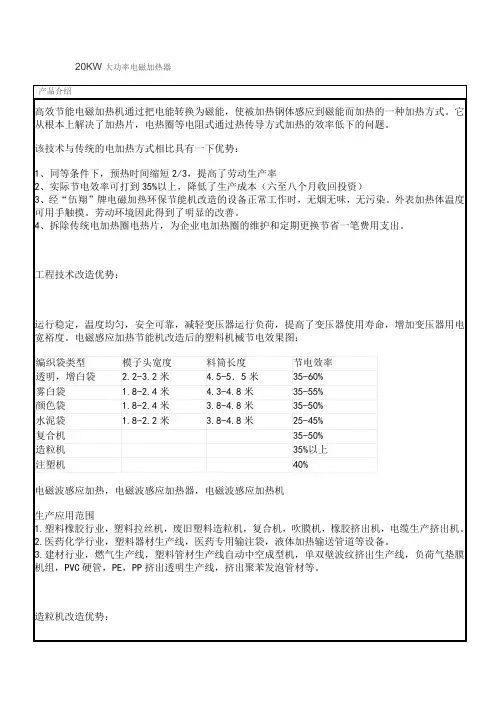

20KW加热说明
40KW，50KW：480*宽460*高180
10、线圈参数：
20KW：
云母包高温线：10mm2以上，电感量250-300uH（电源工作电流25-30A）
30KW：
云母包高温线：16mm2以上，电感量200-230uH（电源工作电流40-45A）
40KW：云母包高温线：20 Nhomakorabeam2以上，电感量160-180uH（电源工作电流55-60A）
9、机箱实物尺寸为：
20KW：长380*宽300*高250
30KW：450*宽350*高250
40KW，50KW：480*宽460*高180
10、线圈参数：
20KW：
云母包高温线：10mm2以上，电感量250-300uH（电源工作电流25-30A）
30KW：
云母包高温线：16mm2以上，电感量200-230uH（电源工作电流40-45A）
造粒机改造优势：
大功率高效电磁加热机，可以满足任何大设备高产量的废旧料造粒机的要求。与传统的电阻式电热丝、电热圈、铸铁、铸铝电热片相比，节点效率可以达到35%以上。与煤、焦炭加热相比，它能给用户带来诸多意想不到的收益。
1、延长螺杆、料筒的使用寿命用煤、焦炭加热，因不能均衡加热，螺杆、料筒频繁的热胀冷缩，使其弯曲变形，频繁地更换、维修螺杆和料筒，加大了维修费用，耽误了生产时间。

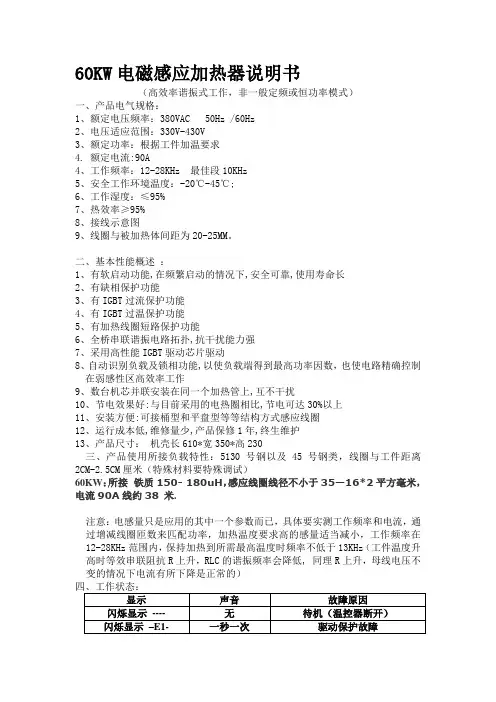

60KW电磁感应加热器说明书
60KW电磁感应加热器说明书（高效率谐振式工作，非一般定频或恒功率模式）一、产品电气规格：1、额定电压频率：380VAC 50Hz /60Hz2、电压适应范围：330V-430V3、额定功率：根据工件加温要求4. 额定电流:90A4、工作频率：12-28KHz 最佳段10KHz5、安全工作环境温度：-20℃-45℃;6、工作湿度：≤95%7、热效率≥95%8、接线示意图9、线圈与被加热体间距为20-25MM。
二、基本性能概述：1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长2、有缺相保护功能3、有IGBT过流保护功能4、有IGBT过温保护功能5、有加热线圈短路保护功能6、全桥串联谐振电路拓扑,抗干扰能力强7、采用高性能IGBT驱动芯片驱动8、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作9、数台机芯并联安装在同一个加热管上,互不干扰10、节电效果好:与目前采用的电热圈相比,节电可达30%以上11、安装方便:可接桶型和平盘型等等结构方式感应线圈12、运行成本低,维修量少,产品保修1年,终生维护13、产品尺寸：机壳长610*宽350*高230三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离2CM-2.5CM厘米（特殊材料要特殊调试）60KW：所接铁质150- 180uH，感应线圈线径不小于35—16*2平方毫米，电流90A线约38米.注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在12-28KHz范围内，保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）五、产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
加热器使用方法说明书
加热器使用方法说明书操作指南：加热器使用方法欢迎您购买并使用我们的加热器。
请您仔细阅读以下使用说明，以确保正确并安全地使用加热器。
第一步：准备工作1. 在使用加热器之前，请确保室内通风良好，以确保安全使用。
同时，需要确保电源电压符合加热器的工作要求。
2. 检查电源插座是否正常，不得使用破损或带有松动接触的插座。
第二步：安装加热器1. 将加热器放置在水平且稳定的表面上，远离易燃物和可燃物。
确保周围没有阻挡物，以免影响散热和正常工作。
2. 请勿堵塞或堆放物品在加热器周围，以保持其通风良好。
3. 将加热器的电源线插头插入电源插座，并确保插牢固。
第三步：使用加热器1. 打开加热器的电源开关，根据加热器面板上的操作按钮调整加热器的工作模式和温度。
您可以选择适合您需求的加热模式。
2. 在操作加热器时，请向下拉开门面板以便更好地操作加热器控制面板。
3.加热器配有安全温度控制装置，可以避免过热现象。
但为了安全起见，我们建议您不要将加热器使用时间过长，特别是在长时间离开室内的情况下。
4. 加热器温度可以通过控制面板上的温度按钮进行调节，根据您的需要提高或降低温度。
5. 当不使用加热器时，请及时关闭电源开关，并拔掉电源线插头，以确保安全。
第四步：加热器维护1. 加热器使用一段时间后，会有灰尘和杂物附着在加热器表面和过滤器上。
请定期使用干净的布或吸尘器清洁加热器表面和过滤器，以确保正常工作。
2. 请勿使用带有腐蚀性或破损的清洁剂清洁加热器，以免损坏加热器表面和内部零件。
3. 如发现加热器有故障或异常，请立即停止使用，拔掉电源插头，并联系专业人员进行检修。
第五步：安全注意事项1. 在加热器工作期间，请确保加热器周围没有易燃物或可燃物，如纸张、布料等。
同时，请不要在加热器上晾晒湿衣物。
2. 请勿将加热器放置在潮湿的环境中，以免影响加热器性能和安全。
3. 当加热器在工作时，请不要离开室内太远，以免发生意外。
尽量避免儿童或宠物接近加热器。
10KW15KW380V电磁加热控制板控制器应用说明
三相10KW、15KW高性能数字电磁加热控制板控制器介绍说明10KW、15KW/380V数字电磁加热控制板（控制器），为江信电子新一代基于AVR控制的数字高性能电磁加热节能产品。
本产品主要采用全数字锁相跟踪，驱动部分采用高速光藕驱动以及世界名牌英飞凌IGBT模块。
具有性能稳定，故障率、低安装方便，调试简单的特点。
本电磁加热控制板（控制器）可广泛应用于塑料机械(如注塑机、拉丝机、造粒机、挤出机的节能改造工程中)食品机械、原油输送等类似加热行业。
一、技术参数：●额定功率：10KW、15KW；●额定电压：300~450V；●额定电流：10KW：15A；15KW：20-22A；●工作频率：10~40kHz；●谐振模式：串联半桥；●线圈电感量：10KW：160-200μH，横截面10mm2，约30-35米●15KW：120-150μH，横截面16mm2，约28-30米●保温棉厚度：15-25mm；●产品尺寸：长220*宽220*高110。
●控制器尺寸：长290*宽250*高167。
二、产品主要特性：●基于AVR微控制器的数字锁相自动跟踪控制，提供强大的数字计算能力，能实现用户直接对话，能与触摸屏工业计算机连接；●采用高速光藕隔离驱动IGBT；●世界世牌英飞凌IGBT模块●强大的开放式应用平台，用户可以设置各种应用参数达到控制目的；●数字化无级调节功率，功率调节范围：20-100%；●支持0-5V或4-20mA输入做PID调节功率；●支持0-100℃负载温度检测（精度达±1℃）；●启动时间〈1S，瞬间过流保护时间≤2uS；●软开关技术，多方面选择面板加热模式和外部端子加热模式，能实现PID闭环控制；●采用工业元器件，100%经高温老化测试，确保长期在50℃工业环境中24小时可靠工作；●高效节能：热效率高达95%以上，同等条件下，比电阻式加热方式节电30%-80%，预热时间缩一半以上；三、安装注意事项：●安装固定控制板时，散热器是带电的，手和其它导电物体千万不要碰到。
10kW电磁加热控制器产品使用说明书(图)
10-12kw电磁加热器产品使用说明书一、产品电气规格1、额定电压频率：AC 380V/50Hz2、电压适应范围：310V～420V3、额定功率：10KW4、负载电感：165uh,根据负载材质适当调整，使机器工作频率在16.5-17khz二、环境适应能力1、温度：-20℃～60℃；2、湿度：≤95%三、基本性能概述1、电流与电压特性：恒流输出；2、热效率≥95%；3、IGBT过热保温度：75℃；4、额定工作频率：12～28KHz（超出频率范围的预订另行配置）；5、半桥谐振一体化结构；6、采用国内最新研制的谐振电容模块，使电路接线变得简单；7、采用世界名牌IGBT模块驱动芯片；8、采用世界名牌英飞凌IGBT模块；9、采用先进高速霍尔传感器以及高可靠锁相环跟踪电路，使主机工作稳定；10、具有软启动加热/停止模式；11、自带简易数码显示操作面板，可以显示工作频率、输入电流、线圈输出电流大小、IGBT 温度等参数，便于安装与调试（预订机器有效）12、支持0～5V PID输入控制功率接口，可以控制输出功率为线性工作状态；13、支持外接计算机，可以远程操控主机工作状态；14、具有多个线圈叠加功率达100KW(10台以上)以上同时工作而互不干扰；四、注意事项1、本产品属于高电压大功率设备，务必仅由经过专业培训合格的工程技术人员才能进行安装和调试，如果不避免，可能会导致人身强度或中度的伤害和设备损坏。
严重可能会导致人身伤亡。
2、验货检查要求请检查以下几项：◆确认产品运输过程中无损坏（目检看产品是否有损伤或缺口）；◆确保包装箱有说明书；◆检查产品并确认是您所订购的产品；◆如果您发现设备有损坏，请致电当地经销商或本公司3、产品安装技术规范1）接线前，请确认输入电源已经切断;接线端子螺丝扭力为18-20kg力.厘米，扭力过大有可能把铜螺丝搞断导致机器损坏，扭力过小会引起松动电流接触导电不力而导致端子发热出现故障。
2）请确保设备进出口风道通畅;3）必须将感应加热设备接地端子可靠接地，接地电阻小于10欧姆，否则会有触电和火灾的危险;4）请勿将输入电源线接到输出端子ＯＵＴ1、ＯＵＴ2上，否则会损坏感应加热设备;5）请勿直接触摸电源输入端子ＡＢＣ和电源输出端子ＯＵＴ1、ＯＵＴ2，同时ＯＵＴ1、ＯＵＴ2输出端子切勿与外壳连接，输出端子切勿短接;6）通电时请务必安装好端子外罩，拆卸外罩时，一定要切断电源。
电磁加热器操作说明书(最新版)
●负载电感量为带负载，在 1KHz，串联谐振条件下测试值，推荐用数字电桥，
用其他设备测试时请根据误差补偿。
●对于应用于塑料机械和管道加热等设备时，电感量调整为 120uH~350uH,使感
应加热设备的满功率工作的频率在 13~17kHz
4.4 接线端子图
L1
L2
L1、L2：电源输出端子
4.5 部件说明
其它按键暂未使用。
2）键盘指示灯功能说明 (电源) 电源指示灯：电源电压正常时此指示灯常亮；设备电源异常或电源电压
太低时此指示灯不亮。
(工作) 工作指示灯：一闪一闪时表示设备正常加热工作；闪烁时表示设备已运
输入过压保护，输入欠压保护，输入缺相保护，输入过流保护，输出过流保护，
线圈短路保护、开路保护、启动短路保护、雷击保护。
4.2 工作环境要求
工作温度 -10℃~40℃
相对温度 小于 90%RH，无凝露
海拔高度
低于 1000 米（高于 1000 米时需降额使用，每升高 1000 米，功率降额 15%）
存储温度 -20℃~+60℃
-34）确认以上参数正确后，闭合启动加热控制信号，设备开始自动检查输出线圈； 输出功率由小变大到额定输出功率，输出电流也由小变大到额定输出电流；最 后达到相应功率运行。 5）以后每次启动设备，可直接进入调功模式，根据加热需求，调节输出功率大 小。 6）断开电源，调试完成，设备可正常加热使用。
8.应用说明
输入电压范围：315VAC~445VAC
输入频率范围：50Hz~60Hz
1.2 外围接口特性
可编程数字输入：单路开关输入；变档位输入；五档开关输入；PLC 或温
控器“0—5V”或“4—20mA”输入
3-5KW半桥型电磁加热器使用说明书-V1.0
传感器 关
阻器
2/8
广东佛山冉智感应加热设备有限公司
电磁加热器使用说明书
接口说明：
1、 三相电源输入端： 这个端口接入三相交流电（380VAC） 2、 K 型热电偶或红外探头（选配）：外接 K 型热电偶或红外探头，热电偶有极性，红色为正 3、 线圈端子：接输出电磁线圈 4、 风扇接口：380V 交流风扇的接口； 5、 数码显示接口： 接数码管 5PIN 插头； 6、 调功变阻器（选配）：接可调电阻，通过调节可调电阻来调节功率； 7、 模块散热片温度传感器： 接散热片温度传感器插头，没有极性； 8、 线盘温度传感器：接测线盘温度的传感器插头，没有极性； 9、 温控开关接口：接温控开关插头，也可接普通开关，用于手动启动和关闭，上下两个插
口串联（3PIN 的插口只使用 1,2 脚），若只使用一个开关，则可以短路掉其中一个。成品 机芯的两条开关控制线已经引出，短路即可开机。
2 面板操作说明
2.1 数码管状态显示
本机器包括三种显示状态，分别是待机状态，正常工作状态和报警状态： 1， 待机状态：开关断开时，处于待机状态，此时四位数码管会闪烁显示横线“- - - - ”，加热
热器工作不正常。根据不同的用途，参数会略有不同。一般 280uH~290uH 可通用。另外，多台机器
一同工作时，不同机器的线圈相隔 20CM 以上，以免互相干扰。
功率（KW）
电感量(UH)
电感线圈尺寸(MM2)
3
280~3004源自4270~2906
5
260~280
6
线圈长度(M) 50~55 45~50 40~45
佛山冉智电子科技有限公司
FOSHAN RANZHI ELECTRONIC TECH LTD 广东省佛山市顺德区凤翔工业园昌宏路 20 号 电话：0757-22253875
30KW电加热器说明书
30KW电加热器
产品使用说明书

许昌许继晶锐科技有限公司
产品使用说明书30KW电加热器共4页第1页
目录
一、概述-----------------------2
二、主要技术条件-----------------2
三、产品结构说明-----------------2
四、工作流程---------------------3
五、注意事项--------------------4
产品使用说明书30KW电加热器共4页
第2
页
一、概述
本产品的原理是将电能转化为热能，以电热丝为载体，电热丝穿入钢管种并填充绝缘、导热材料，做成电热管，多只电热管可组装成电加热器。
二、主要技术条件
1、电压：380V；
2、功率：30KW
3、加热介质：水
4、接线方式：三角形
5、防护等级：IP65
三、产品结构说明
图1
图1-1代号对应名称：
1、接线腔组件
2、法兰
3、电热管
4、固定板
5、探温管
产品使用说明书30KW电加热器共4页第3页
四、工作流程
图2
1、接通电源时，电源指示灯H1会亮起
2、在打开电控柜前，确认加热器工作指示灯H2未亮起。
3、当电加热器投入使用前，请检查其外观是否完好。
4、取出电加热器。
5、铁链一头固定电加热器，另一头绑在栏杆上，固定时需注意：（1）、确定电加热器上的吊环无松动现象。
（2）、将铁链在吊环和栏杆上绕一圈再将弹簧钩勾上。
6、将电加热器缓缓放入水中，确保水面高于冷区。
