0.2.3 建筑工程施工图设计深度要求
3. 结构专业与其他专业的协同设计要求
① 应配合其他专业预留穿地下室外墙的防水套管。结构施工图应说明没有绘制的那部分预留管线和洞口的 预留要求，以及施工时与相关专业配合的要求。应与建筑和其他专业共同确定较大设备的运输路线和预留孔 洞。 ② 应配合其他专业完成设备基础、混凝土水池、管沟等构筑物以及电缆夹层和建筑内大型支吊架的设计。 ③ 应配合其他专业在图纸中说明接地处所利用的结构基础钢筋的规格及连接要求。 ④ 应配合其他专业设计结构构件上的主要预埋件，并对其他专业可能影响构件承载力的做法，如在结构钢 构件上焊接挂件等提出控制要求。
0.2.3 建筑工程施工图设计深度要求
1. 建筑专业施工图设计深度要求
① 图纸目录。先列新绘制图纸，后列所选用的标准图纸或重复利用的图纸。
② 设计总说明。包括设计依据、项目概况、设计范围与分工、设计坐标与高程系统、基本说明与要求、建 筑施工放线要求、无障碍设计、建筑做法说明、门窗统计表与立面大样图、建筑防火设计专篇、绿色建筑设 计专篇、人防设计专篇、噪声控制设计、采用新技术（新材料）的做法说明或特殊要求的做法说明以及有关 专业设计项目的特殊说明等。
b 构件配筋图中纵剖面应表示钢筋形式、箍筋直径与间距，横剖面应注明断面尺寸、钢筋规格、 位置、数量等。
预制装配式结构的节点，梁、柱与墙体连接等详图应绘出平面图、剖面图，注明相互之间的 定位关系，构件代号、连接材料、附加钢筋（或埋件）的规格、型号、性能、数量，并说明连接 方法以及施工安装、后浇混凝土的有关要求等。
③ 建筑总体布置类设计图。包括总平面定位图、防火分区示意图、轴网定位图、组合平面图等。
施工图设计深度 (2)

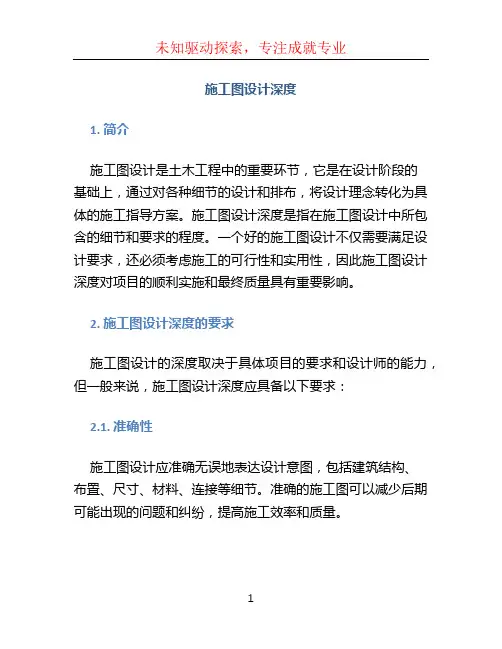

施工图设计深度1. 简介施工图设计是土木工程中的重要环节，它是在设计阶段的基础上，通过对各种细节的设计和排布，将设计理念转化为具体的施工指导方案。

施工图设计深度是指在施工图设计中所包含的细节和要求的程度。
一个好的施工图设计不仅需要满足设计要求，还必须考虑施工的可行性和实用性，因此施工图设计深度对项目的顺利实施和最终质量具有重要影响。
2. 施工图设计深度的要求施工图设计的深度取决于具体项目的要求和设计师的能力，但一般来说，施工图设计深度应具备以下要求：2.1. 准确性施工图设计应准确无误地表达设计意图，包括建筑结构、布置、尺寸、材料、连接等细节。
准确的施工图可以减少后期可能出现的问题和纠纷，提高施工效率和质量。
2.2. 完整性施工图设计应包含全面的设计内容，不仅要有建筑的平面布置图，还要有各个分部分项的施工详图、剖面图、立面图等。
完整的施工图设计可以为施工人员提供全面的信息，减少误解和差错。
2.3. 规范性施工图设计应符合相关的国家和行业规范，包括设计规范、施工规范等。
规范的施工图设计可以保证工程的安全性、稳定性和持久性。
2.4. 可读性施工图设计应具备良好的可读性，使施工人员能够清晰地理解设计意图，准确地进行施工。
可读性主要包括图形的清晰度、文字的明确性和符号的规范性等方面。
2.5. 实际性施工图设计应考虑施工的实际情况和可行性，合理安排建筑结构、设备布置和管线走向等。
实际的施工图设计可以提高施工效率，减少工程变更和修正。
3. 施工图设计深度的影响施工图设计深度的好坏直接影响项目的进度、质量和成本等方面。
3.1. 进度施工图设计深度越深，设计师在施工前就能考虑到更多的细节和问题，并在设计阶段进行解决和优化，减少施工过程中的调整和更改，提高施工进度。
3.2. 质量施工图设计深度越深，设计师对建筑细节的把握越准确，可以避免施工中的错误和瑕疵。
同时，深入的施工图设计还可以提供更多的施工指导和标准，确保工程的质量符合设计要求。
